1 Tüzelőszerkezetek a gáz- és szilárdtüzelésű szerkezetek telepítési a gáz- és szilárdtüzelésű szerkezetek telepítési, a hozzájuk kapcsolt égéstermék elvezető berendezések és ezek megoldásai. Létesítési esettanulmányok és a hibák elemzése. Előadó: Versits Tamás okl. épületgépész szakmérnök üzletágvezető - Weishaupt Hőtechnikai Kft Budapest és Pest Megyei Mérnöki Kamara Szakmai továbbképzés

2 Az előadás tartalmának ismertetése 1. Jogi háttér 813 és 814/EU/2013 és a 2018 évtől érvényes szigorítások Hazai implementáció 2. Technikai és konstrukciós háttér Hatásfok követelmények Szezonális hatásfok értelmezése, számítása Gáz- és olaj kazánok/villany/szilárd kazánok/gázkonvektor Energiahatékonysági osztályba sorolás Energiacímke, rendszer energiacímke Rendszerbefoglalási követelmények Égéstermék elvezetések 3. Engedélyezési és telepítési háttér Készülék részeként tanúsított és rendszerjellegű égéstermék elvezető berendezések Építészeti és tűzbiztonsági követelmények 4. Összefoglalás 5. Megtörtént estek

3 I. Jogi háttér a Rendeletek ismertetése BIZOTTSÁG 813/2013/EU RENDELETE (2013. augusztus 2.) a 2009/125/EK európai parlamenti és tanácsi irányelvnek a helyiségfűtő berendezések és a kombinált fűtőberendezések környezettudatos tervezésére vonatkozó követelmények tekintetében történő végrehajtásáról A BIZOTTSÁG 814/2013/EU RENDELETE (2013. augusztus 2.) a 2009/125/EK európai parlamenti és tanácsi irányelvnek a vízmelegítők és a melegvíz-tároló tartályok környezettudatos tervezésére vonatkozó követelmények tekintetében történő végrehajtásáról

4 I. Jogi háttér a Rendeletek ismertetése BIZOTTSÁG /2015/EU RENDELETCSOMAG rendeletek a szilárd és olajtüzelő berendezések és többek között a lokális gáz-fűtőberendezések energiahatékonysági címkézésének és környezettudatos tervezési t rögzítik április 1. a szilád tüzelésű kazánok 1187 (2010/30/EU) Gyártói/forgalmazói tájékoztatási kötelezettség január 1. a lokális gázfűtő berendezések 1186/1188 Hazánkban a leggyakoribb lokális gázfűtő berendezések a gázkonvektorok. Egyedi helyiségfűtők környezettudatos tervezési január 1. a szilárd tüzelésű kályhák 1185

5 I. Jogi háttér a Rendeletek ismertetése A Rendelet idősíkon történő értelmezése augusztus /2013/EU (Bizottság Határozata, megjelent az EU hivatalos lapjában Forgalomba hozatali feltétel a CE jelzés szeptember 26. hatályba lép az első szigorítási fok = CE jelzés + Szezonális hatásfok (ηs ) és az energia-címke Július 1. türelmi időszak vége az egyetemes gázszolgáltatásra jogosult fogyasztók esetében szeptember 26. hatályba lép a második szigorítási fok = CE jelzés + Szezonális hatásfok (ηs ) és az energia-címke + károsanyag kibocsátás (NOx ) kevesebb, mint 56 mg/kwh (Hf)

6 II. Technikai, konstrukciós háttér SZEZONÁLIS HELYISÉGFŰTÉSI HATÁSFOKRA VONATKOZÓ KÖVETELMÉNYEK A 70 kw mért hőteljesítményű helyiségfűtő tüzelőkazánok és a 70 kw mért hőteljesítményű kombinált tüzelőkazánok, kivéve a 10 kw mért hőteljesítményű B1 típusú kazánokat és a 30 kw mért hőteljesítményű B1 típusú kombinált kazánokat: A szezonális helyiségfűtési hatásfok nem csökkenhet 86 % alá. (Besorolás szerint B )

7 II. Technikai, konstrukciós háttér SZEZONÁLIS HELYISÉGFŰTÉSI HATÁSFOKRA VONATKOZÓ KÖVETELMÉNYEK A 10 kw mért hőteljesítményű B1 típusú kazánok és a 30 kw mért hőteljesítményű B1 típusú kombinált kazánok: A szezonális helyiségfűtési hatásfok nem csökkenhet 75 % alá. (Ez a megfogalmazás maga a kéménybe kötött, hagyományos készülék) (Besorolás szerint C )

8 II. Technikai, konstrukciós háttér SZEZONÁLIS HELYISÉGFŰTÉSI HATÁSFOKRA VONATKOZÓ KÖVETELMÉNYEK A > 70 kw és 400 kw mért hőteljesítményű helyiségfűtő tüzelőkazánok és a > 70 kw és 400 kw mért hőteljesítményű kombinált tüzelőkazánok: A 100 %-os mért hőteljesítményen mért hatásfok nem csökkenhet 86 % alá, a 30 %-os mért hőteljesítményen mért hatásfok pedig nem csökkenhet 94 % alá. (Besorolás szerint B ; ( A ))

9 II. Technikai, konstrukciós háttér Szezonális hatásfokszámítás módszere, tartalma Az égéshő és fűtőérték eltérő meghatározásából adódik a kondenzációs kazánok látszólag 100%-nál nagyobb hatásfoka. A földgáz égéshője kj/kg, fűtőértéke kj/kg. A hatásfok számításnál a referencia érték a fűtőérték, így egy veszteség nélküli gázkazán esetén a betáplált energia kj/kg, a hasznosított energia kj/kg. A hatásfok 100,00 %. A kondenzációs kazán esetén azonban a füstgáz vízgőz tartalmát kondenzáltatjuk (cseppfolyós halmazállapotra hozzuk) és az így felszabaduló hőt is hasznosítjuk. Így a betáplált energia kj/kg, a hasznosított energia kj/kg. A hatásfok 108,86 %. A szezonális hatásfok a gyártó által egy reprodukálható mérés és számítás alapján, felelősséggel megadott adat. Kémiai úton előállított hőenergia hatásfoka, ami nem tartalmaz regeneratív energiahányadot, nem lehet nagyobb, mint 100%!

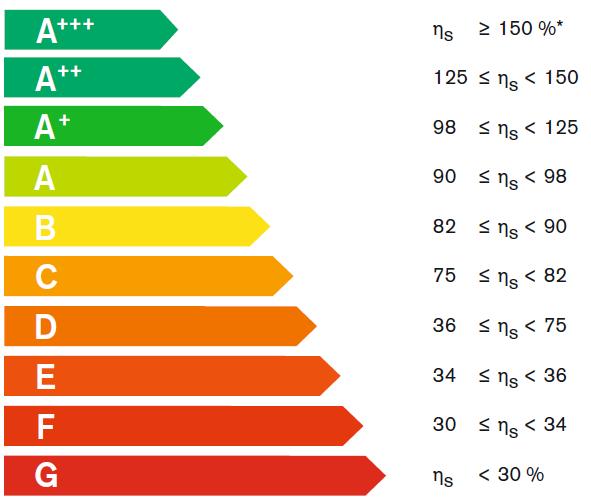

10 II. Technikai, konstrukciós háttér Az Energiahatékonysági osztályba sorolás, formai követelmények

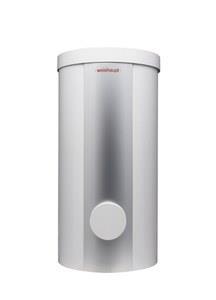

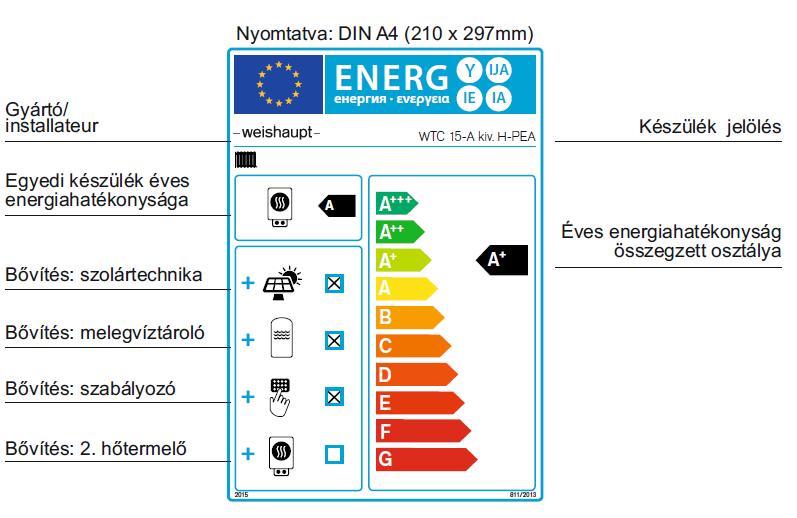

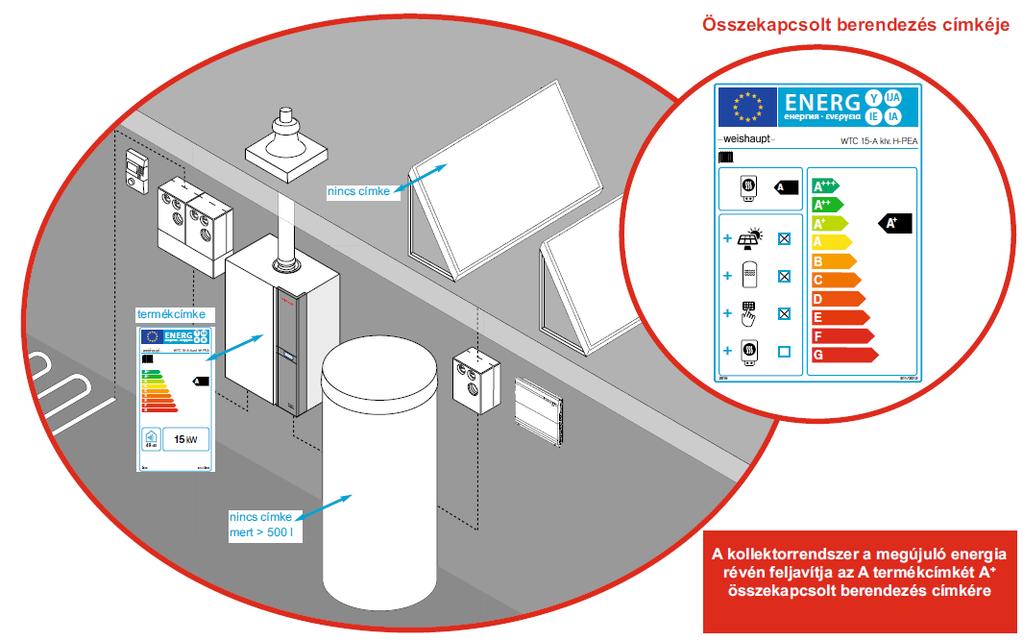

11 II. Technikai, konstrukciós háttér Rendszer-energiacímke fogalma, követelményszintjei

12 II. Technikai, konstrukciós háttér Rendszer-energiacímke fogalma, követelményszintjei

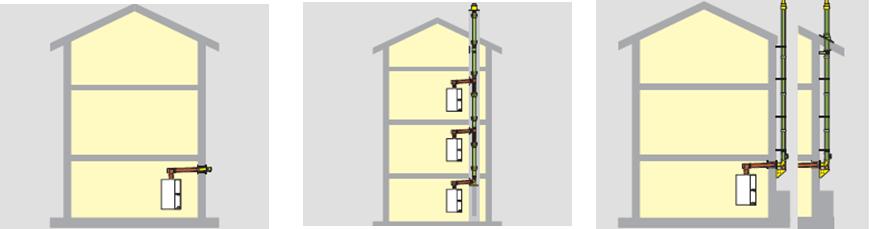

13 II. Technikai, konstrukciós háttér Gázkészülék részeként tanúsított égéstermék elvezető berendezés

14 III. Engedélyezési és telepítési háttér OTSZ vonzata és VII. FEJEZET RENDELTETÉSTŐL FÜGGŐ LÉTESÍTÉSI KÖVETELMÉNYEK 33. (7) Az adott épület mértékadó kockázati besorolásának megfelelő tűzgátló építményszerkezetekkel kell határolni a) a 140 kw összteljesítmény feletti kazánhelyiséget, b) a gázmotor tereket, ha az összteljesítmény meghaladja a 140 kw-t,

15 IV. Összefoglalás Ha a Megrendelő az önmegvalósítás tükrét is tartja a Tervező elé, akkor is végig kell gondolni és felelősségteljesen ki kell választani, ad absurdum ki kell zárni megoldási lehetőségeket, hogy - energiahatékony - kezelhető, üzemeltethető - a felhasználáshoz legjobban illeszkedő - a felhasználóhoz legjobban illeszkedő fűtési (hőtermelő) rendszereket tudjunk létesíteni.

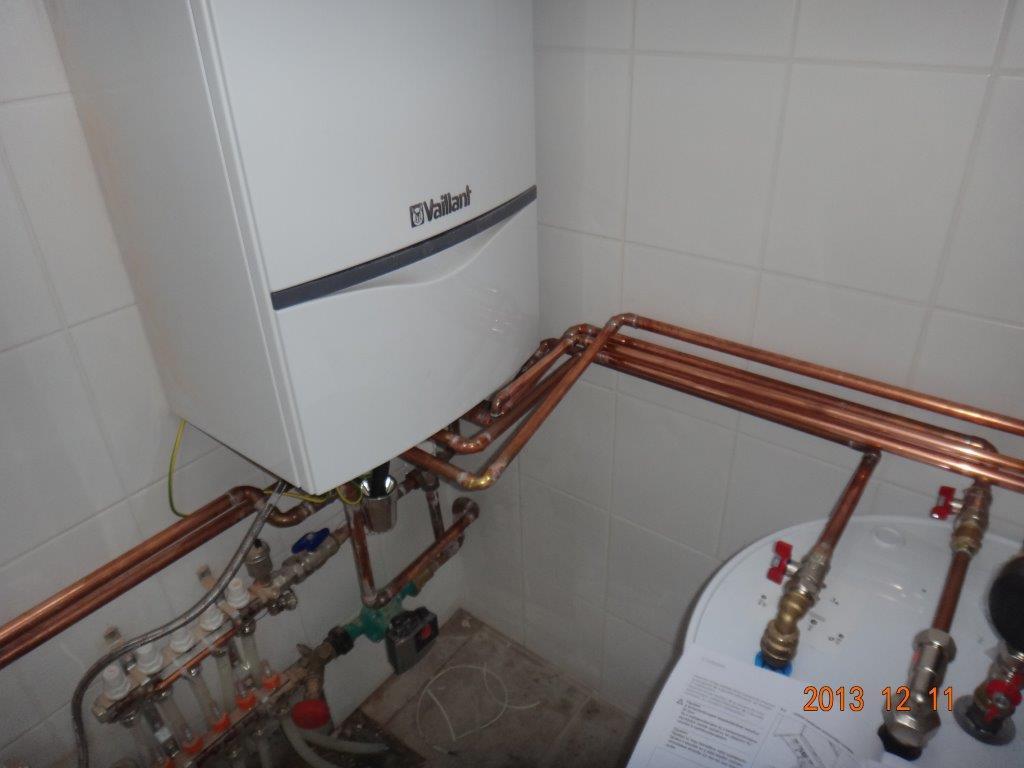

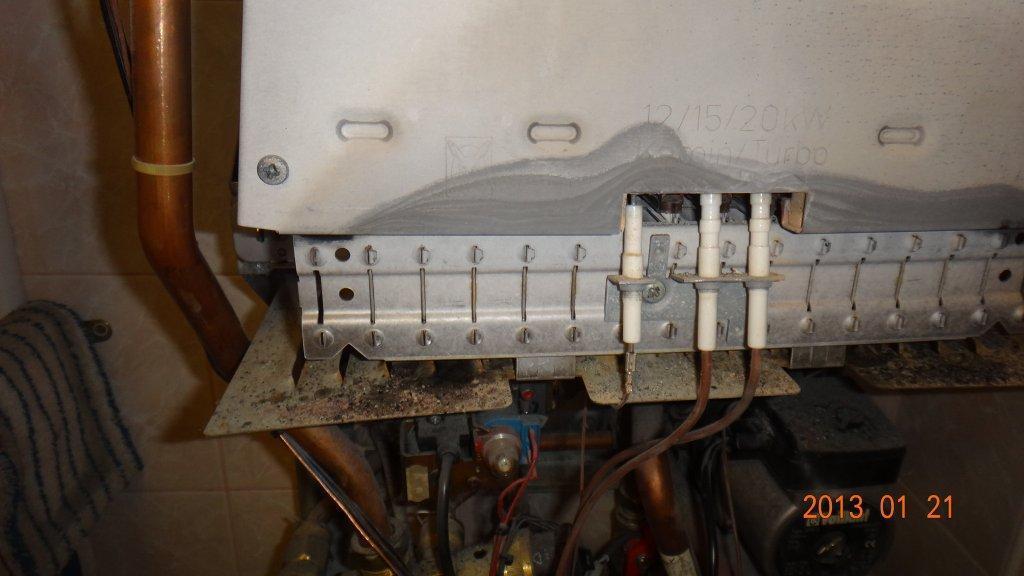

16 Megtörtént eset 1. Hidegvíz oldali biztonsági szelep hiánya elvi hiba

17 Megtörtént eset 2. Grav. légell. kéményes készülék (2,70m) elvi hiba

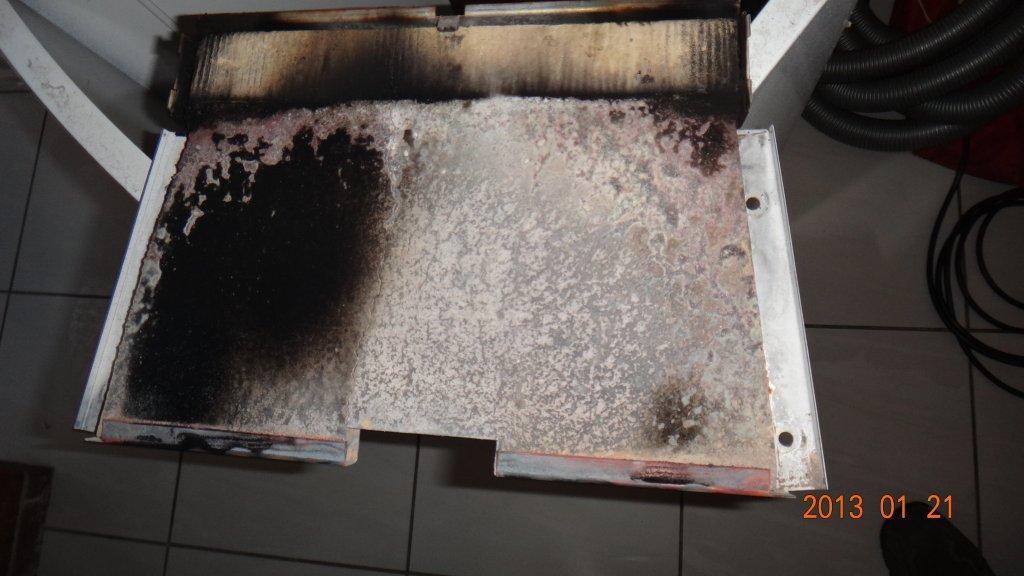

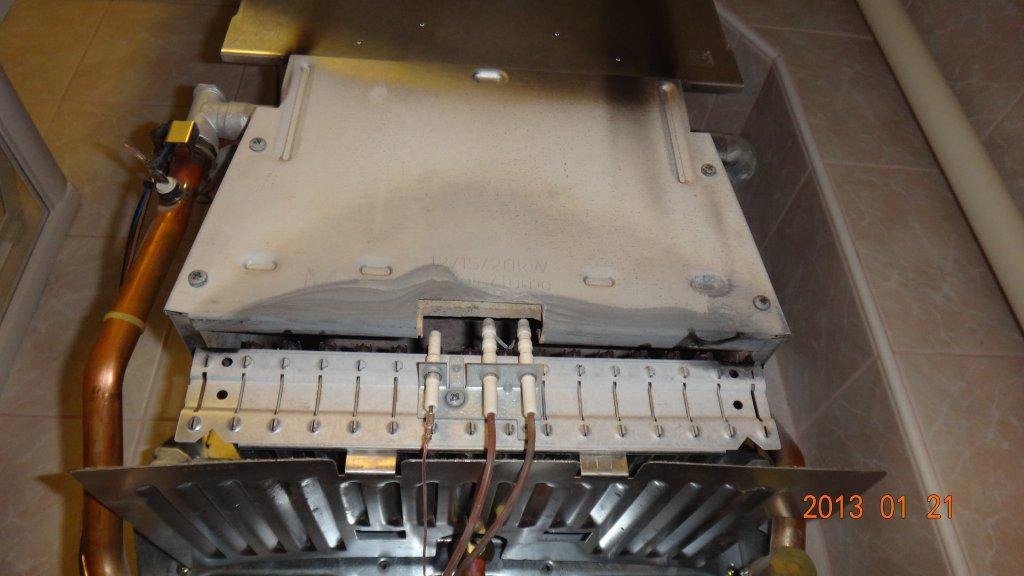

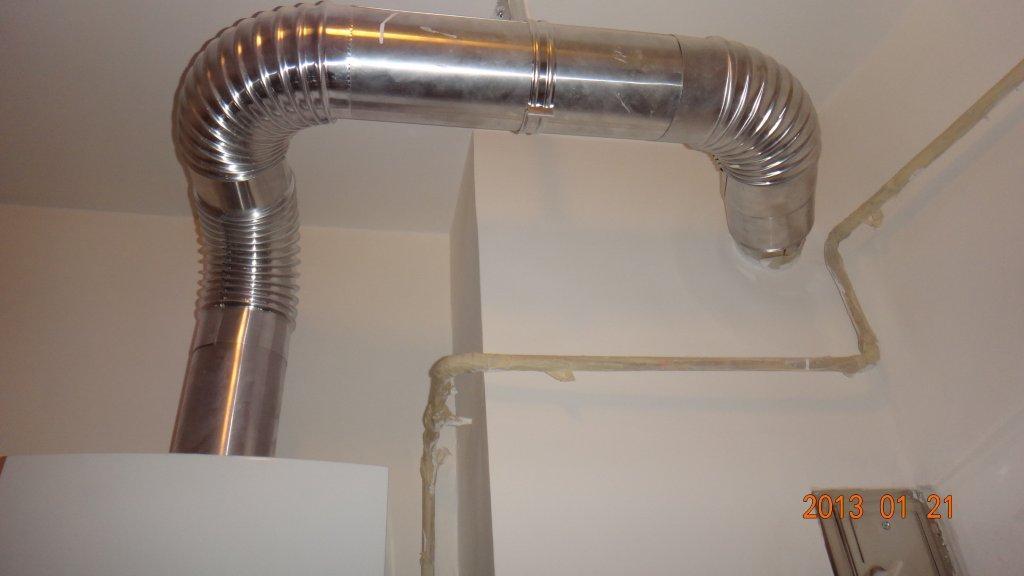

18 Megtörtént eset 3. Grav. légell. kéményes készülék elvi hiba

19 Köszönöm megtisztelő figyelmüket!
