1 TÁRSASHÁZAK FŰTÉSI MEGOLDÁSAI A kondenzációs kazántechnika kiaknázási lehetőségei társasházaknál Pethő Gábor Marketbau-REMEHA Kft

2 Tartalom Remeha történelem A jó kondenzációs kazánok ismérvei Kondenzáció Kondenzációs kazán fejlődése Kazánok felépítése, tulajdonságai A kazáncsere lehetőségei Megvalósult példák a kondenzációs kazántechnika kiaknázásáról Szervizháttér

3 Marketbau-Remeha Kft.

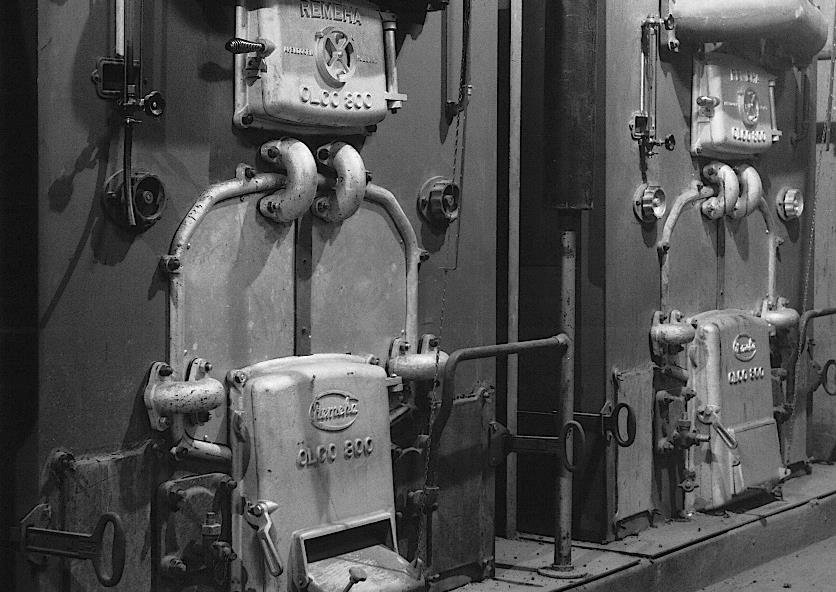

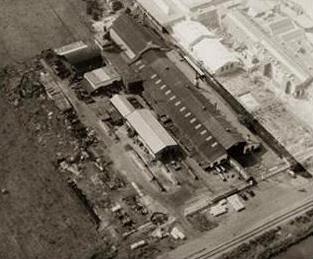

4 Remeha Független holland kazángyártó az alapítás éve (kereskedelmi cég) Reekum s Metaal Handel Gyárépítés az első olaj és koksz-tüzelésű kazán Saját öntöde Gáztüzelésű álló kazánok GAS I. II Földgáztüzelésű kazánok kW Kondenzációs kazán első prototípusa A világ első teljes kondenzációs termékpalettája: kW

5 Remeha 2000 Quinta, a kaszkád rendszerek alapja 2004 De Dietrich felvásárlása 2009 Baxi Group felvásárlása 2009 megalakul a csoport melynek a Remeha a tulajdonosa 20 gyártóüzem Európában Kiemelt hangsúly a K+F-en

6 Remeha Apeldoorni látkép BDR THERMEA Több mint 70 országban van jelen 2.5 milliárdos forgalom 6500 alkalmazott A cégcsoport az első 4 között van a Európai kazángyártók között

7 A jó kondenzációs kazánok ismérvei

8 A jó kondenzációs kazánok ismérvei Az földgáz égésének egyszerűsített kémiai egyenlete: CH O 2 CO H 2 O A víz elpárolog, ami hőleadással jár rejtett hő Ezt a rejtett hőt hasznosítja a kondenzációs kazán. Mi kell ehhez?

9 A jó kondenzációs kazánok ismérvei A kondenzációs kazán első prototípusa 1978 végére elkészült 1981-ben megkezdődött Hollandiában a kondenzációs kazánok sorozatgyártása

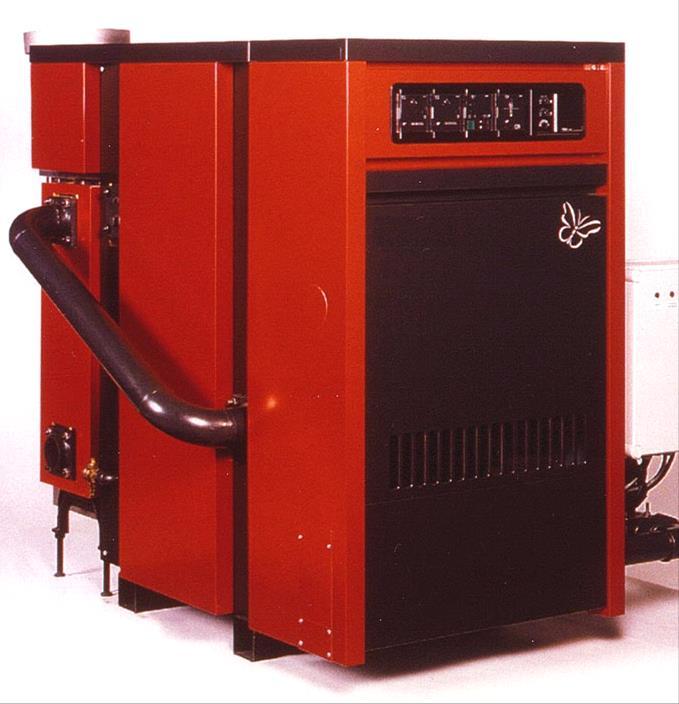

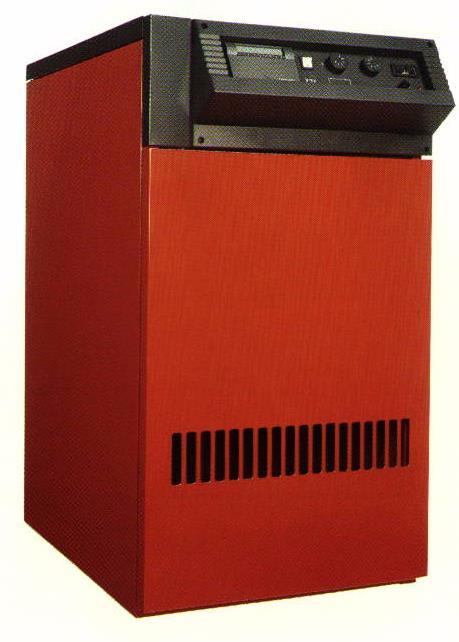

10 A jó kondenzációs kazánok ismérvei Hagyományos atmoszférikus készülék Füstgáz ( ºC) Hőcserélő Remeha Gas 350 Tűztér

11 A jó kondenzációs kazánok ismérvei Füstgáz (csak 5-10ºC > visszatérő hőmérséklete) Ventilátor I. generációs kondenzációs készülék Hőcserélő Második hőcserélő ECO Tűztér Remeha Gas 312 ECO

12 A jó kondenzációs kazánok ismérvei II. generációs kondenzációs készülék Füstgáz kivezetés Ventilátor Tűztér Hőcserélő Második hőcserélő ECO Remeha Gas 3002 ECO

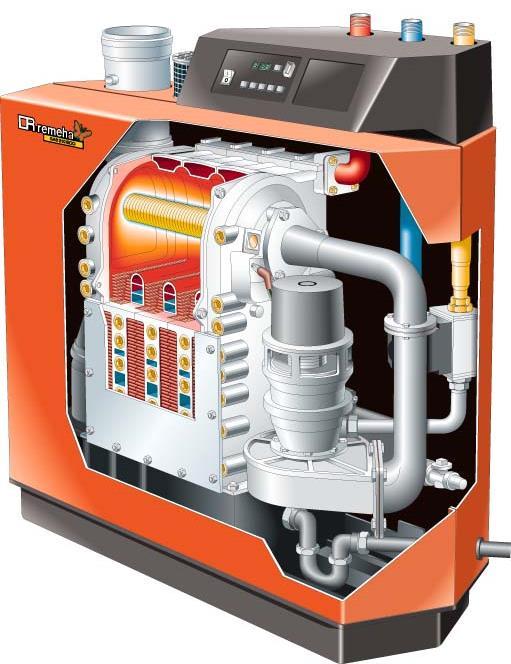

13 A jó kondenzációs kazánok ismérvei III. generációs kondenzációs készülék Ventilátor Premix égő Tűztér Nagyfelületű kondenzációs hőcserélő Remeha Gas 210 ECO

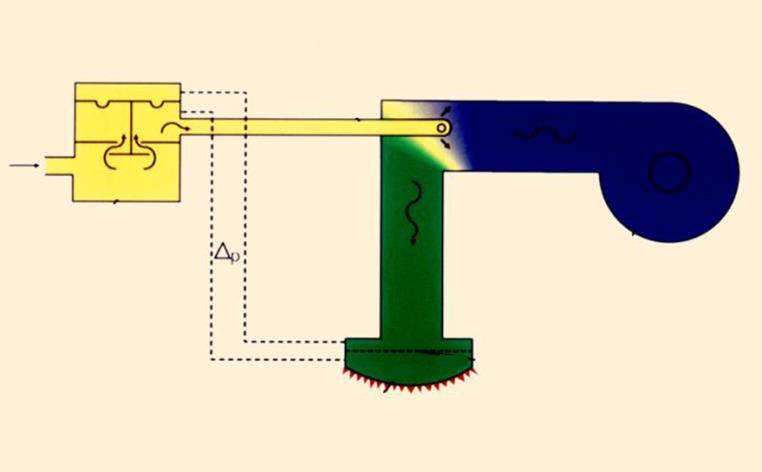

14 A jó kondenzációs kazánok ismérvei Mi kell ehhez? 1. Jól szabályozott égési folyamat (folyamatos gáz levegő arányszabályozás) 2. Jól szabályozható Premix égő (18-100%) Biztos lángtartás, alacsony légfelesleg tényező, alacsony károsanyag kibocsájtás (No x ), alacsony lánghőmérséklet

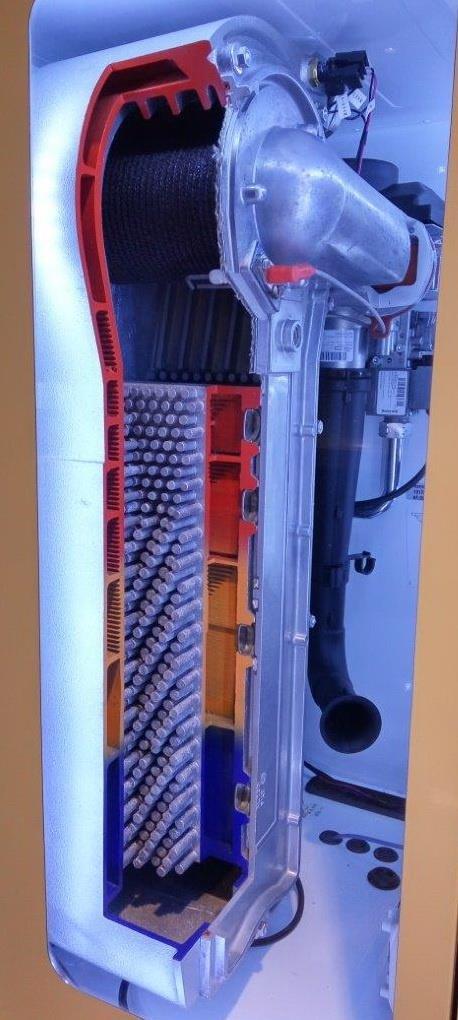

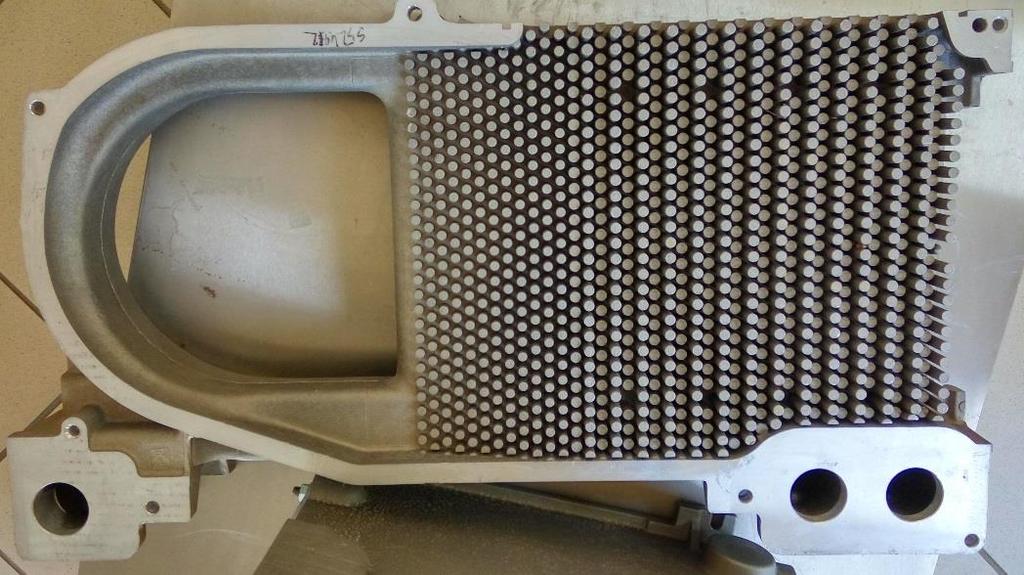

15 A jó kondenzációs kazánok ismérvei 3. Kondenzációs hőcserélő Mi kell ehhez? Nagyfelületű, kiváló hővezető képességű anyagból készül (AlSi) A füstgáz áthalad a nagy felületű hőcserélőn, és a füstgázból kicsapódik a vízgőz. A mindenkori füstgázhőmérséklet és visszatérő vízhőmérséklet különbsége ne legyen 5ºC-nál nagyobb.

16 A jó kondenzációs kazánok ismérvei 3. Kis méret, kis tömeg, elemekre való bonthatóság Adott teljesítményt a lehető legkisebb, de még szükséges helyen valósítsunk meg. Ezáltal négyzetmétereket spórolhatunk, melyek más célra hasznosíthatók. (1300kW 3,2-3,5m 2 )

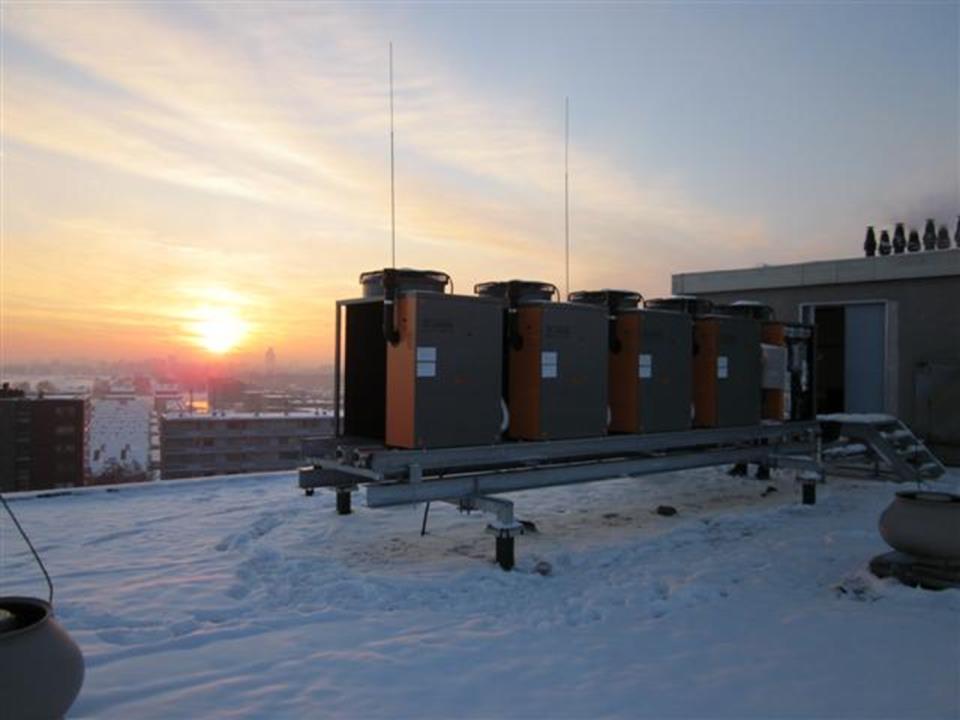

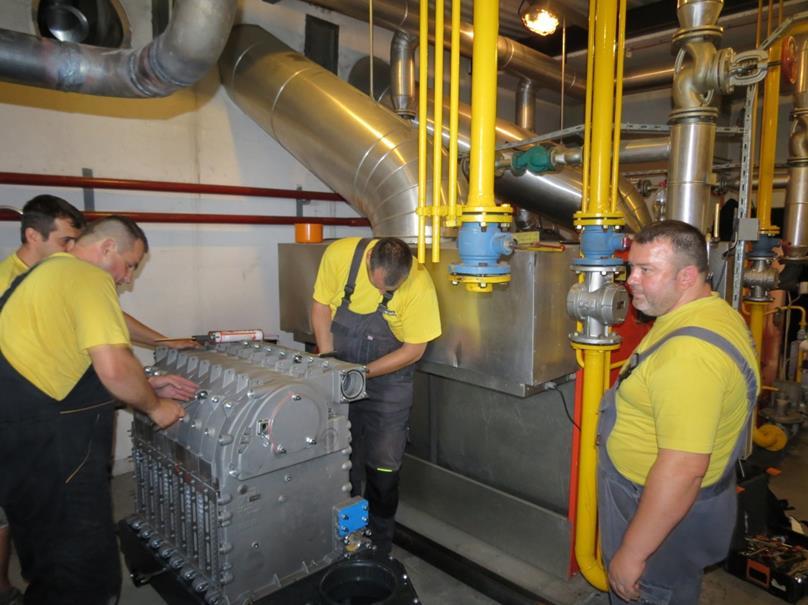

17 A jó kondenzációs kazánok ismérvei Kis tömegű készülékeknél nem okoz gondot a szállítás, mozgatás. Szabadabban elhelyezhetőek az épületen belül (födémterhelés), vagy azon kívül (lapos tető).

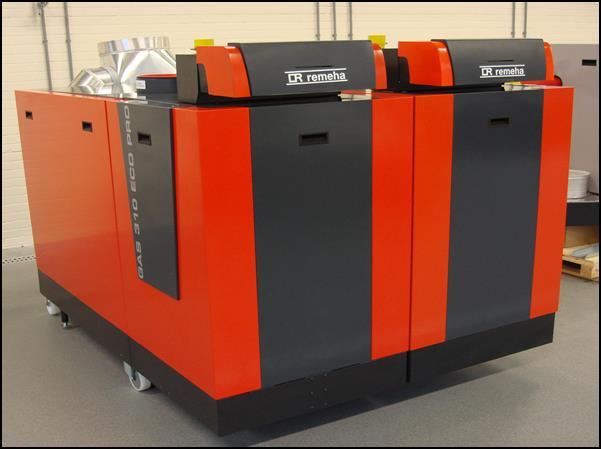

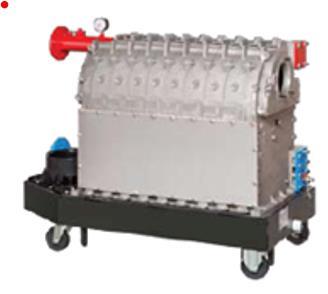

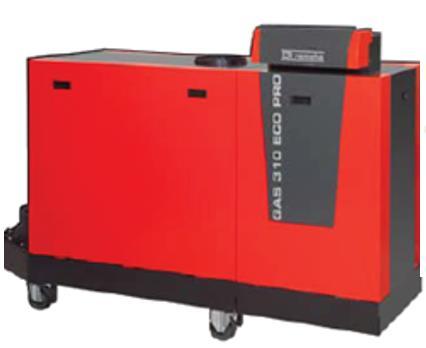

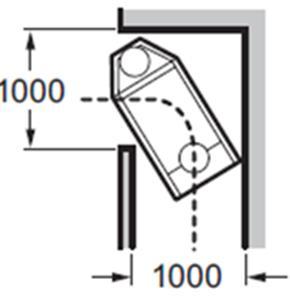

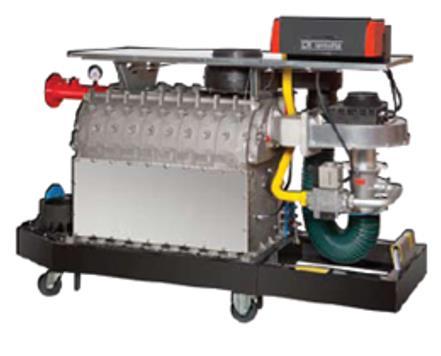

18 A jó kondenzációs kazánok ismérvei Nagyobb kazánok nem mozgathatók, nem szállíthatók épületen belül a hely szűke és a jelentős tömegük miatt. Az elemeire bontható nagy méretű (teljesítményű) kazánok gond nélkül akár személyliftben is szállíthatók. Tagok száma Hossz L(mm) 5 tag 6 tag tag 8 tag 9 tag tag

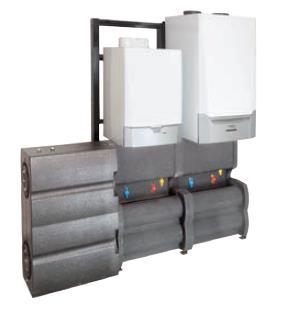

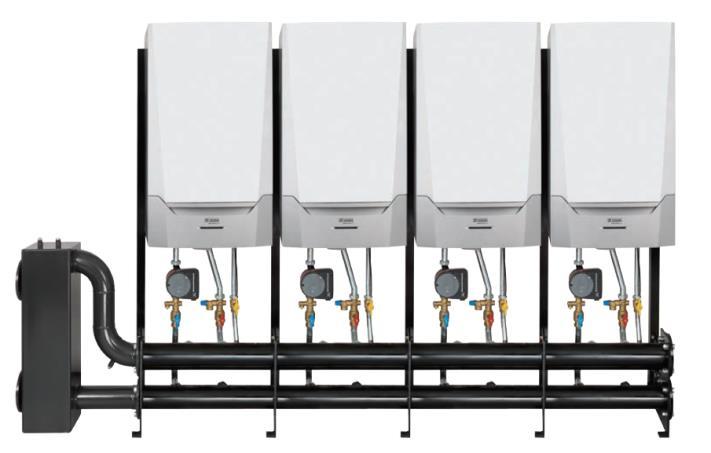

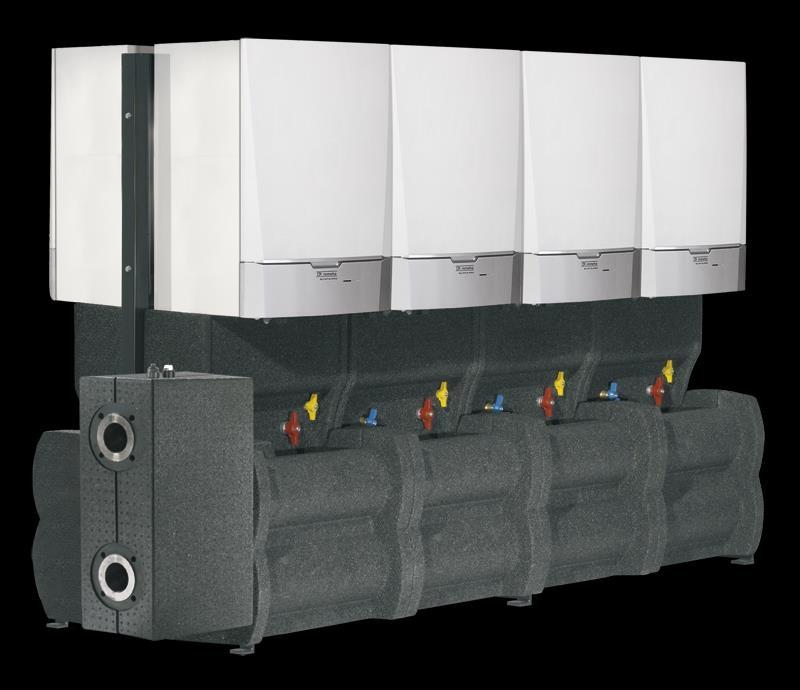

19 A jó kondenzációs kazánok ismérvei 4. Kaszkádrendszer kiépíthetősége A kívánt teljesítményhez, és a körülményekhez legjobban illeszkedő kazánok kaszkád rendszeré való össze építhetősége.

20 A jó kondenzációs kazánok ismérvei 5. További kiemelendő tulajdonságok Alacsony zajszint Alacsony káros anyag kibocsájtás (sugárzóégő) Hosszú élettartam Jó szervizelhetőség (gyári szerviz) Távoli elérhetőség (felügyelet) A vagy ennél jobb energetikai besorolás (70kW-ig energia cimke, 400kW-ig termékinformációs adatlap)

21 A kazáncsere lehetőségei Magyarországon a 4,2 milliós épületállomány legalább 70 %-a felújításra szorul, amelyek közel 10 %-ának jelenlegi állapota új építést tenne indokolttá. Az energiafelhasználás 40 %-a ehhez az épületállományhoz kötődik, amelynek 2/3-a a fűtés és hűtés számlájára írható. Az épületeink a legnagyobb széndioxid kibocsájtók, jócskán megelőzve az ipart, a közlekedést és a földhasználatot.. Nemzeti Energiastratégia 2030 energiahatékonysággal kapcsolatos célkitűzései az épületállomány fűtési energiaigényének 30 %-kal való csökkentése 2030-ra, ezáltal a hazai primerenergia igény több mint 10 %-kal lesz csökkenthető.

22 A kazáncsere lehetőségei Társasházak igényei: Megtakarítás Hozam (pénz) Megtérülés Modernizáció Üzembiztonság

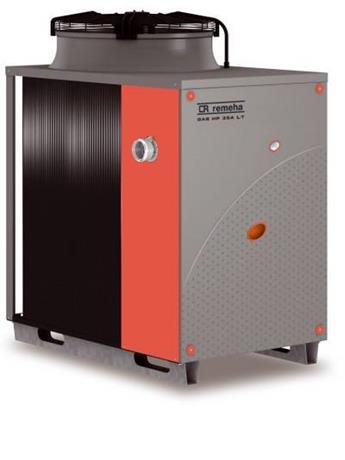

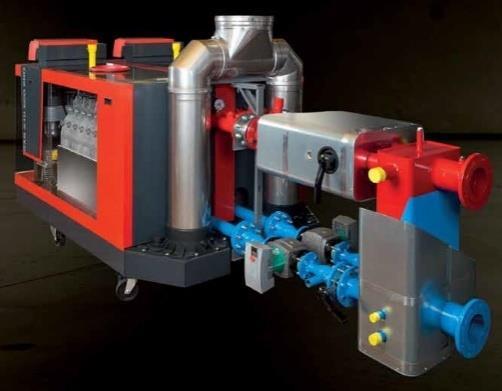

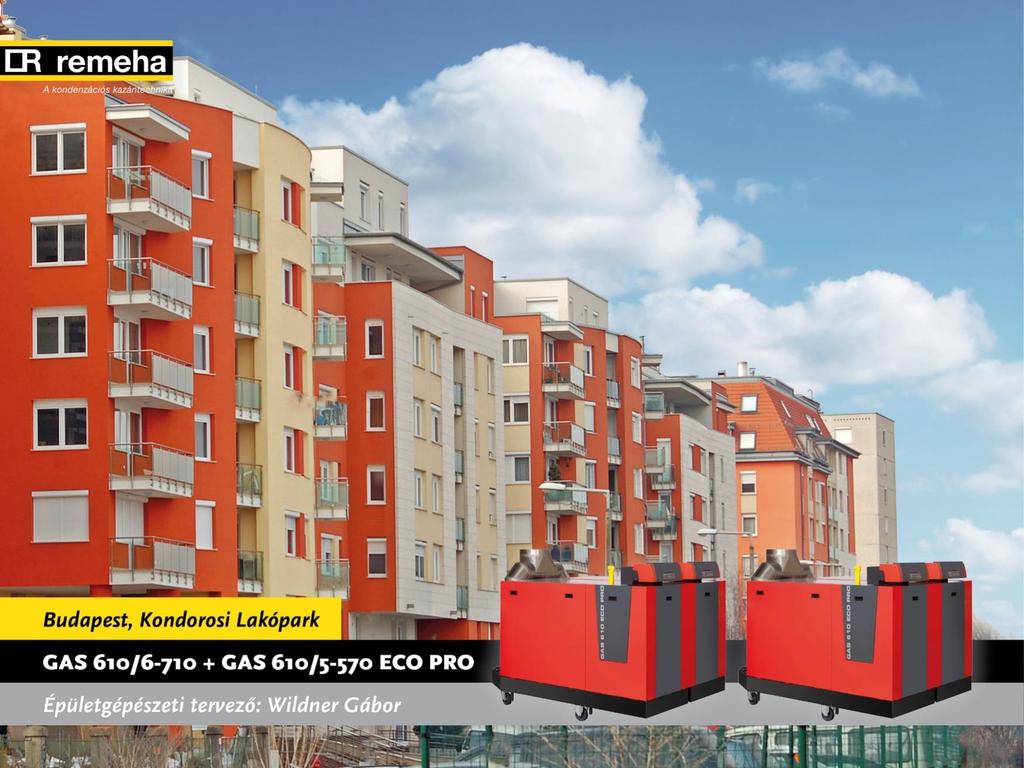

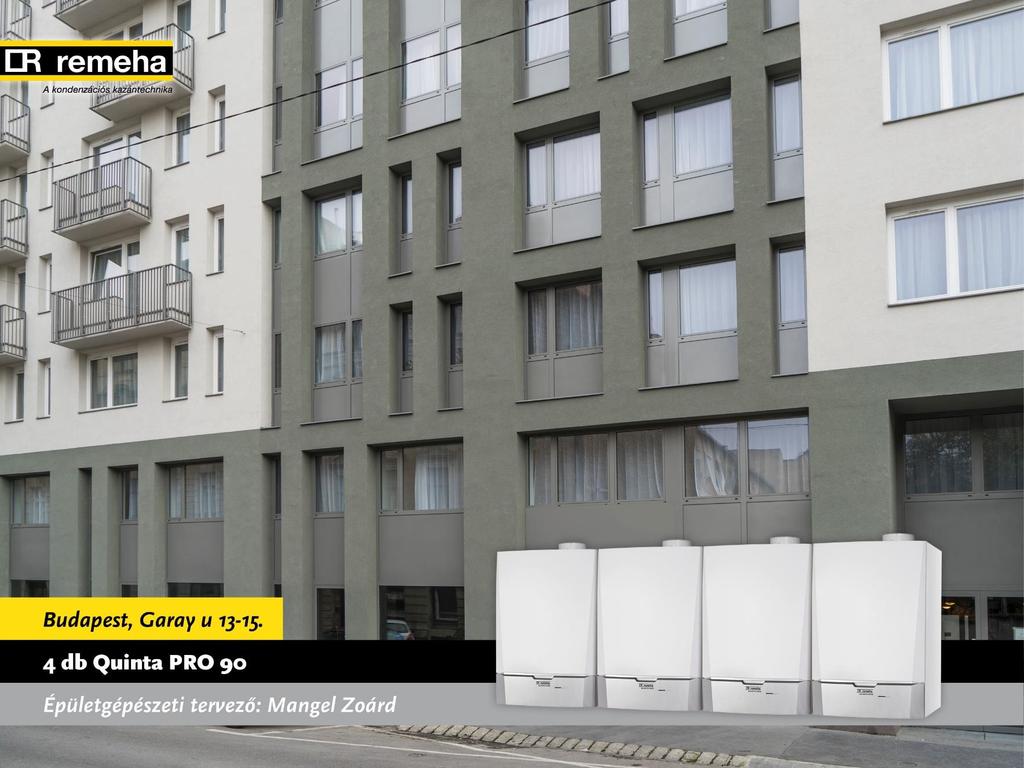

23 A kazáncsere lehetőségei A megvalósítás lehetőségei: A régi kazánok teljes kiváltása kis helyigényű kaszkád rendszerrel, a régi készülékek üzemen kívüli megtartásával (gazdaságtalan bontás) A régi kazán (vagy kazánok) megtartásával részben kondenzációs kazánra cserélni (régi kazán csúcskazánként üzemel) Több kazán ütemezett cseréje kondenzációs kazánokra Alap teljesítmény biztosítása megújuló energiával (abszorpciós hőszivattyú), a fennmaradó teljesítményigény fedezhető a meglévő kazánnal, kondenzációs kazánnal - hybrid rendszerek Kapcsolt hő és energiatermelés alkalmazása

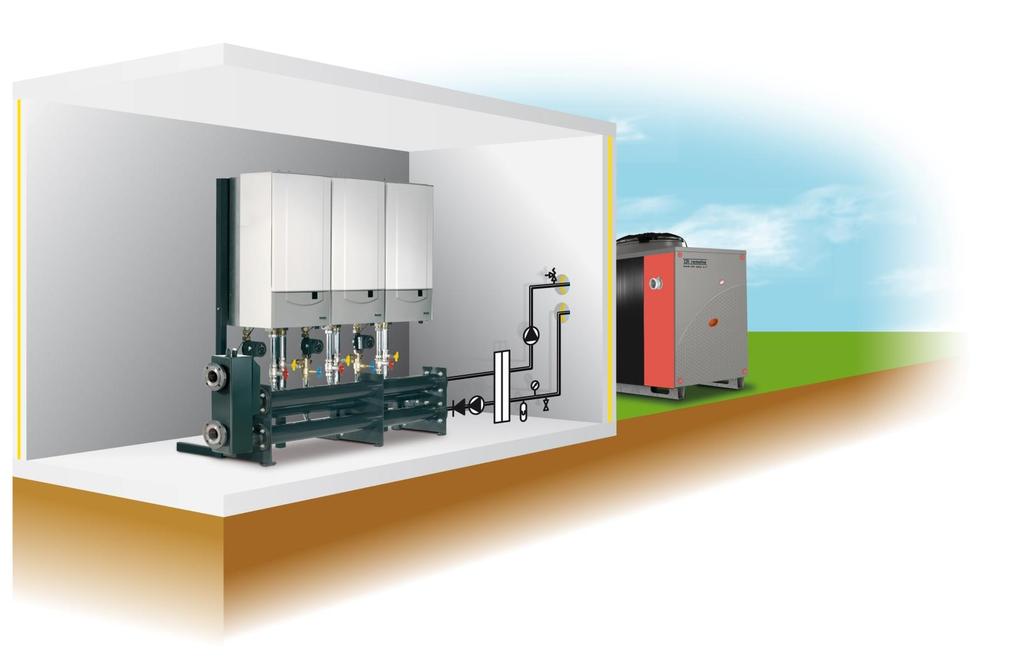

24 Hőteljesítmény [kw] A kondenzációs kazántechnika kiaknázási lehetőségei társasházaknál A kazáncsere lehetőségei A (abszorpciós) hőszivattyú fedezi az alaphőigényt Kazán (kondenzációs) Kazán (kondenzációs) GAHP-A Október November December Január Február Március Április Hónap

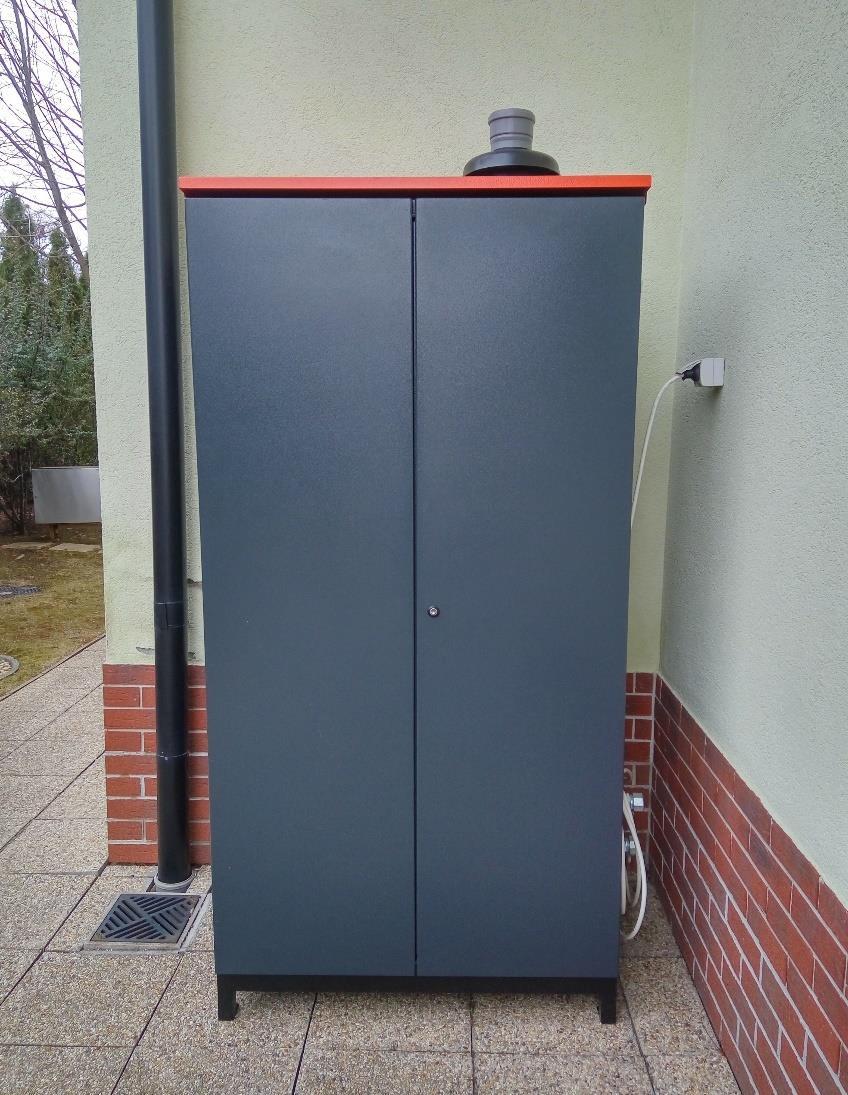

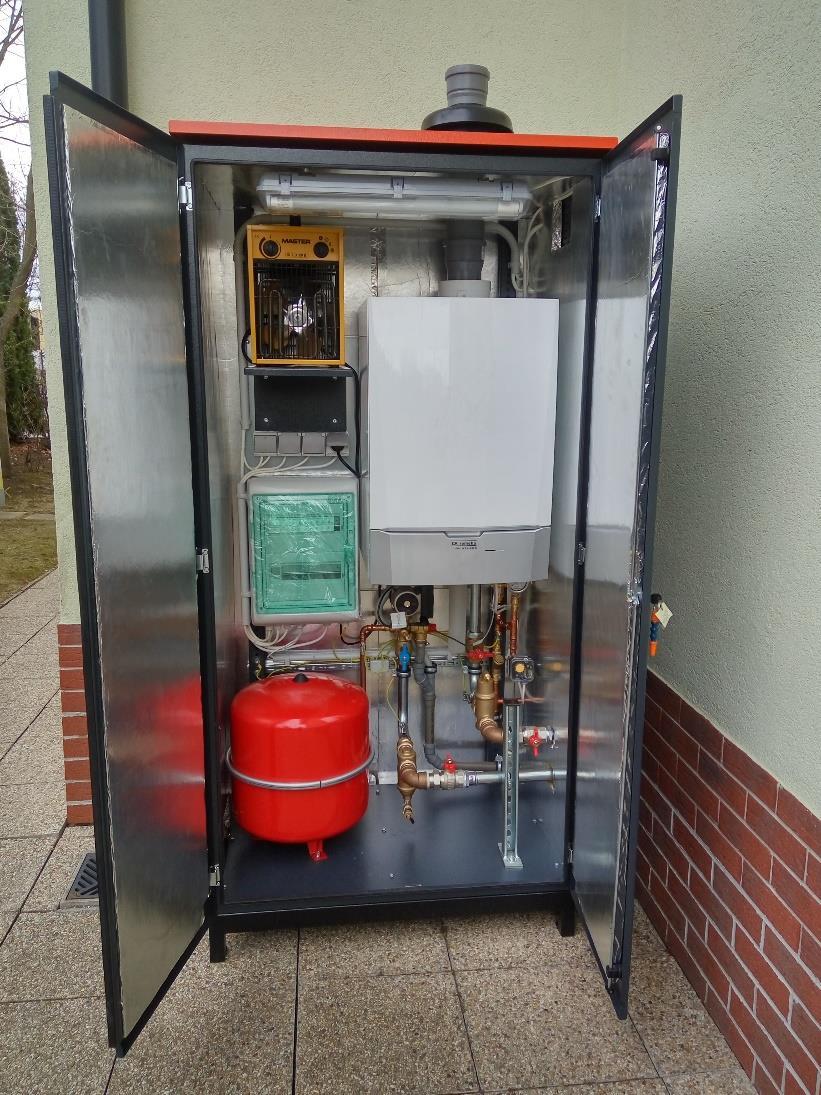

25 A kazáncsere lehetőségei Kültéri kazánszekrény

26 A kazáncsere lehetőségei

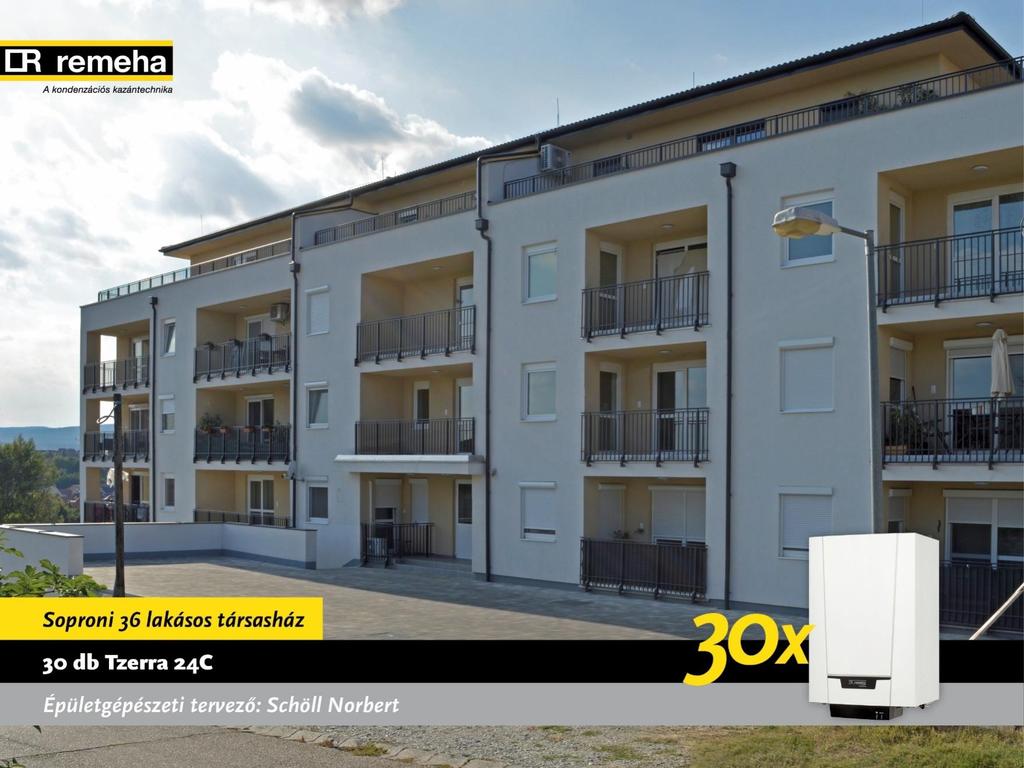

27 A kazáncsere lehetőségei

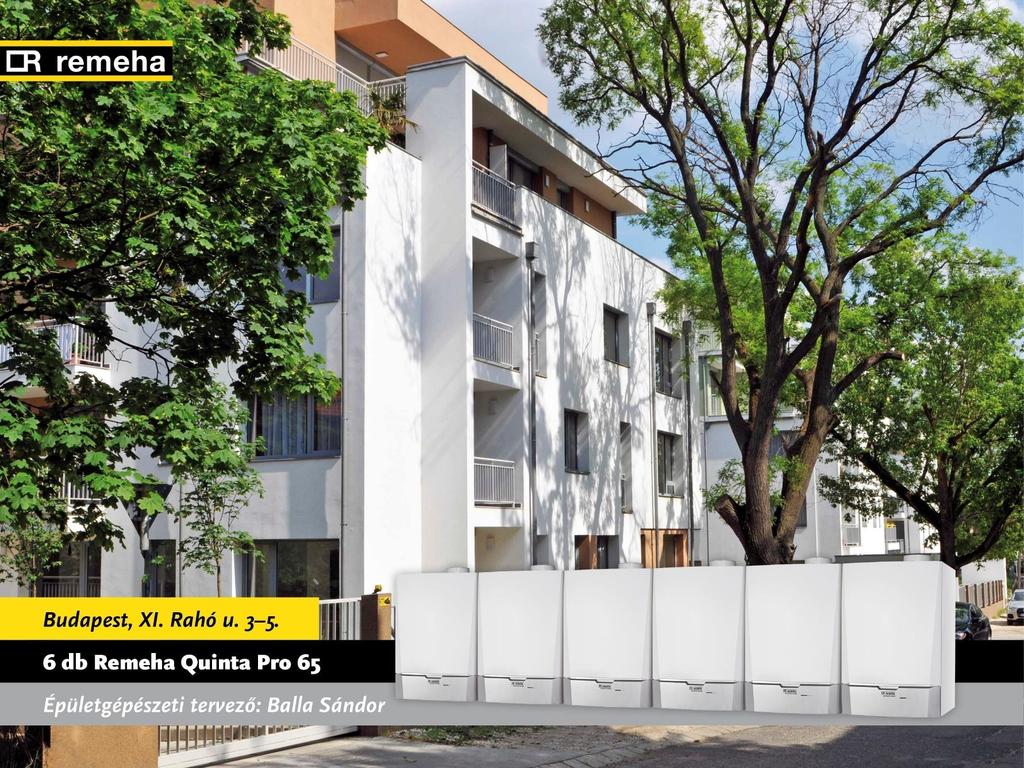

28 A kazáncsere lehetőségei

29 A kazáncsere lehetőségei

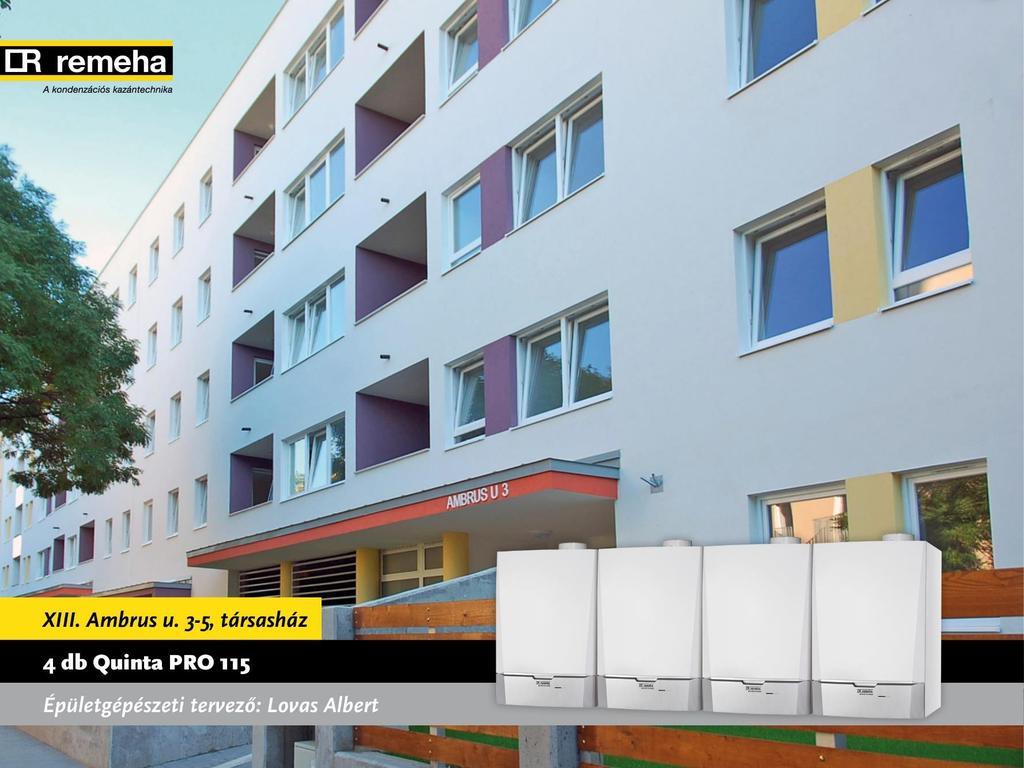

30 A kazáncsere lehetőségei

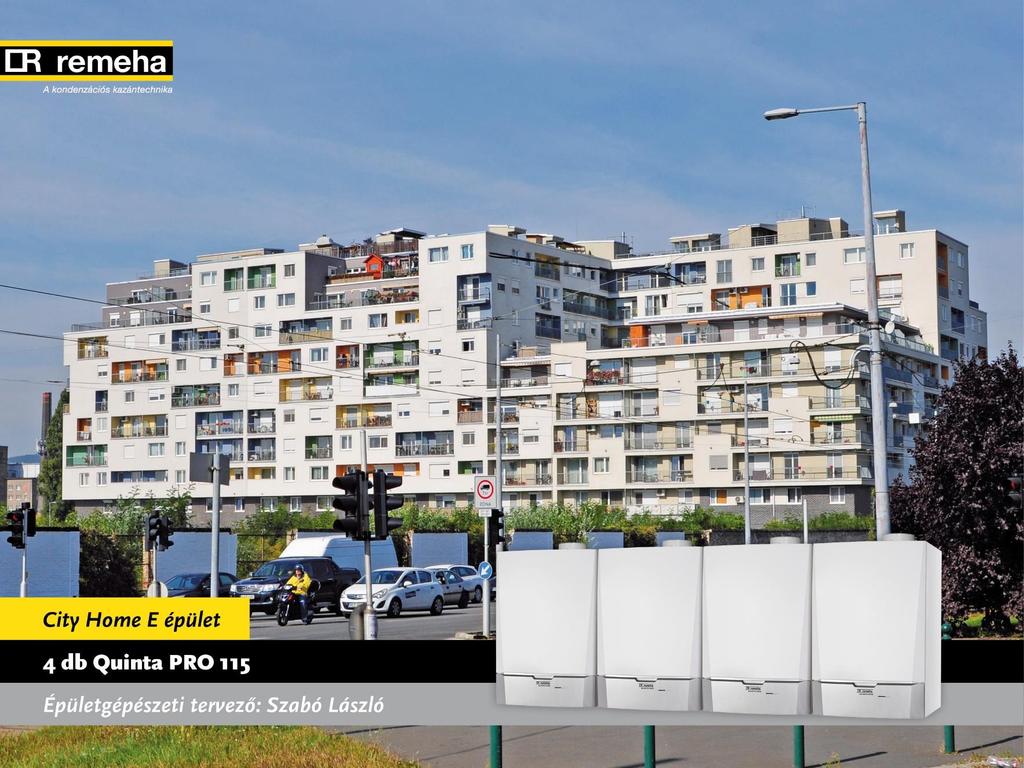

31 A kazáncsere lehetőségei

32 A kazáncsere lehetőségei

33 A kazáncsere lehetőségei

34 SZAKSZERVIZ

35 KÖSZÖNÖM A MEGTISZTELŐ FIGYELMÜKET!
