1 Abszorpciós folyadékhűtők Abszorpciós folyadékhűtők alkalmazási lehetőségei alkalmazási lehetőségei a termálvizeink világában a termálvizeink világában Előadó: Varga Péter Varga Péter

2 ABSZORPCIÓS FOLYADÉKHŰTŐ FOLYADÉKHŰTŐ BERENDEZÉSEK BERENDEZÉSEK Előadó: Varga Péter Varga Péter

3 - A hűtőfolyamatok célja a környezetnél alacsonyabb hőmérséklet előállítása. A hűtési folyamat a hő természetes áramlási irányával ellentétes irányú hőszállítást valósít meg, ezért fenntartásához külső energia szükséges. A bevezetett energia szerint a folyadékhűtő berendezések lehetnek kompresszoros és abszorpciós rendszerűek. - Az abszorpciós körfolyamatnál szintén megtalálható szerkezeti részek az elpárologtató, a kondenzátor és az expanziós szelep illetve ezek működési elve is hasonló.

4 - Az abszorpciós berendezésben a hűtőkörfolyamat hasonló, mint a kompresszoros folyadékhűtő berendezésben, - a nagynyomású, folyékony halmazállapotú hűtőközeg a kondenzátorból az expanziós szelepen keresztül az elpárologtatóba jut, miközben nyomása és hőmérséklete csökken és a rendszer hűtésére használt közvetítőközegből hőt von el. - Az elpárologtatóból a hűtőközeg az abszorberbe, a rendszer legkisebb nyomású részébe jut. - Az abszorberben a hűtőközeg kondenzálódik, és egyben itt játszódik le az abszorbálás is az oldószerrel. - A hűtőközegben gazdag oldatot az úgynevezett szegény oldatot szivattyú nyomja a rendszer nagynyomású részébe, a kiűzőbe. - A kiűző hőcserélő egységébe betáplált hőenergia (amely lehet melegvíz, gőz, füstgáz, direkt gázégővel felszerelt berendezés esetén-gáz vagy egyéb gázok pl. biogáz) hatására a hűtőközeg a szegény oldatból gőz formájában távozik és visszajut a kondenzátorba. - A kiűzőben visszamaradt hűtőközegben szegény, oldószerben gazdag oldatot, az abszorberbe jut és a körfolyamat kezdődik elölről. - Az abszorpciós folyadékhűtőben a hűtőközeget szivattyúval szállítjuk a rendszer kisnyomású oldaláról a nagynyomású oldalra, míg a kompresszoros folyadékhűtőnél ugyanerre a feladatra a kompresszor szolgál.

- Az elpárologtatóból a hűtőközeg az abszorberbe, a rendszer legkisebb nyomású részébe jut. - Az abszorberben a hűtőközeg kondenzálódik, és egyben itt játszódik le az abszorbálás is az oldószerrel.

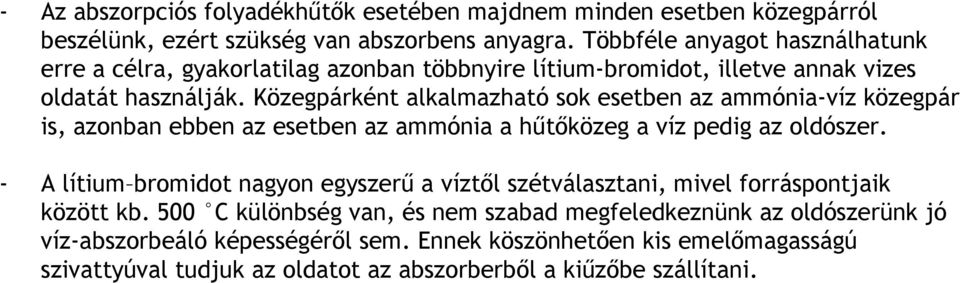

5 - Az abszorpciós folyadékhűtők esetében majdnem minden esetben közegpárról beszélünk, ezért szükség van abszorbens anyagra. Többféle anyagot használhatunk erre a célra, gyakorlatilag azonban többnyire lítium-bromidot, illetve annak vizes oldatát használják. Közegpárként alkalmazható sok esetben az ammónia-víz közegpár is, azonban ebben az esetben az ammónia a hűtőközeg a víz pedig az oldószer. - A lítium bromidot nagyon egyszerű a víztől szétválasztani, mivel forráspontjaik között kb. 500 C különbség van, és nem szabad megfeledkeznünk az oldószerünk jó víz-abszorbeáló képességéről sem. Ennek köszönhetően kis emelőmagasságú szivattyúval tudjuk az oldatot az abszorberből a kiűzőbe szállítani.

Közegpárként alkalmazható sok esetben az ammónia-víz közegpár is, azonban ebben az esetben az ammónia a hűtőközeg a víz pedig az oldószer.

6 Az abszorpciós folyadékhűtők típusai

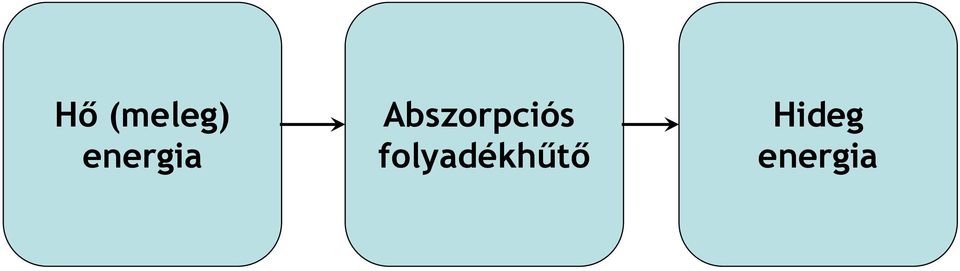

7 Hő (meleg) energia Abszorpciós folyadékhűtő Hideg energia

8 Hőforrás szerint - Alacsony nyomású gőz: 0,1-0,15 MPa, - Nagy nyomású gőz: 0,5-0,8 MPa, - Melegvíz forróvíz: C, - Füstgáz: C, - Gáz: földgáz, propán bután gáz, biogáz, városi gáz - Olaj (Kerozin, olaj, pakura).

65-135 C, - Füstgáz: 300-700 C, - Gáz: földgáz, propán

9 Az egyfokozatú és a kétfokozatú abszorpciós folyadékhűtők és különbségek

11 Zárt és Nyitott rendszerű hűtőtornyok Zárt rendszerű hűtőtoronynál a hűtővíz, azaz a lehűtendő folyadék egy hőcserélőben áramlik, nem érintkezik közvetlenül a levegővel, ezért ezek a hűtőtornyok alkalmazhatók: - Szabadhűtési üzemre - Evaporatív kondenzátorként (hűtőközeg visszahűtésére) Nyitott rendszerű hűtőtoronynál a hűtővizet bepermetezzük, a víztálcából összegyűjtés után kerül vissza a rendszerbe, a hűtőfolyadék közvetlenül érintkezik a levegővel.

Szabadhűtési üzemre - Evaporatív kondenzátorként (hűtőközeg visszahűtésére) Nyitott rendszerű hűtőtoronynál a

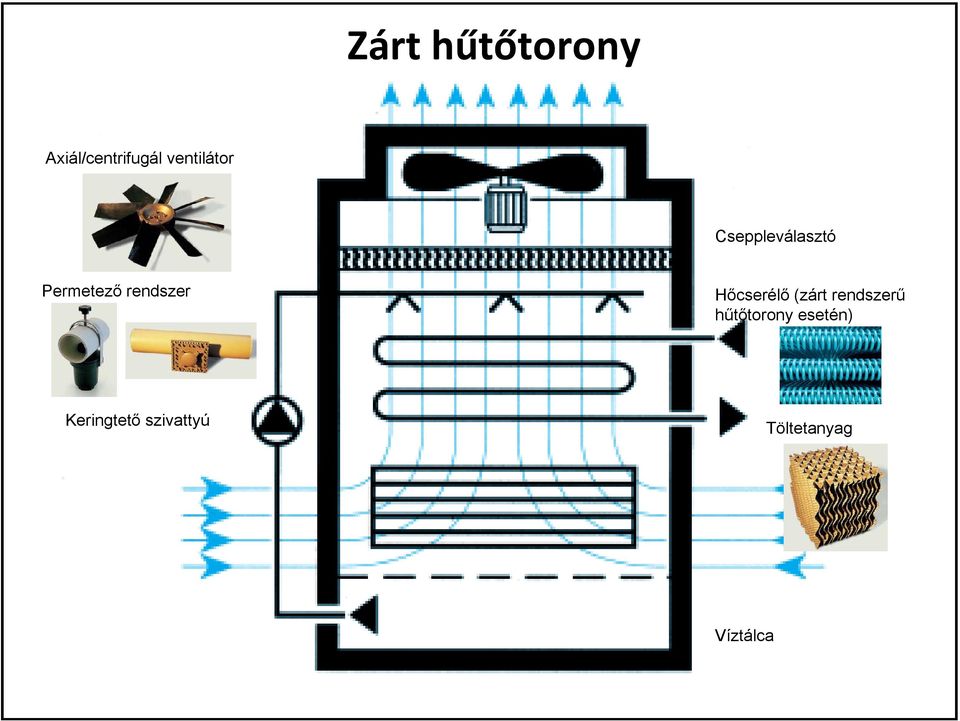

12 Zárt hűtőtorony Axiál/centrifugál ventilátor Cseppleválasztó Permetező rendszer Hőcserélő (zárt rendszerű hűtőtorony esetén) Keringtető szivattyú Töltetanyag Víztálca

13 Nyitott hűtőtorony

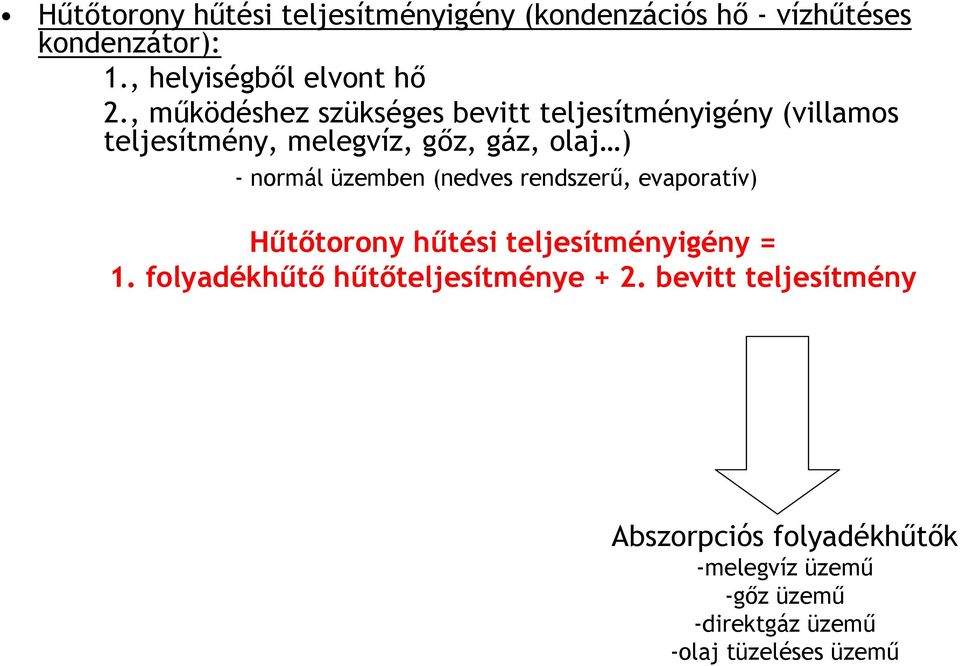

14 Hűtőtorony hűtési teljesítményigény (kondenzációs hő -vízhűtéses kondenzátor): 1., helyiségből elvont hő 2., működéshez szükséges bevitt teljesítményigény (villamos teljesítmény, melegvíz, gőz, gáz, olaj ) - normál üzemben (nedves rendszerű, evaporatív) Hűtőtorony hűtési teljesítményigény = 1. folyadékhűtő hűtőteljesítménye + 2. bevitt teljesítmény Abszorpciós folyadékhűtők -melegvíz üzemű -gőz üzemű -direktgáz üzemű -olaj tüzeléses üzemű

üzemben (nedves rendszerű, evaporatív) Hűtőtorony hűtési teljesítményigény = 1.

15 Abszorpciós folyadékhűtők berendezések alkalmazása és beépítési lehetőségei

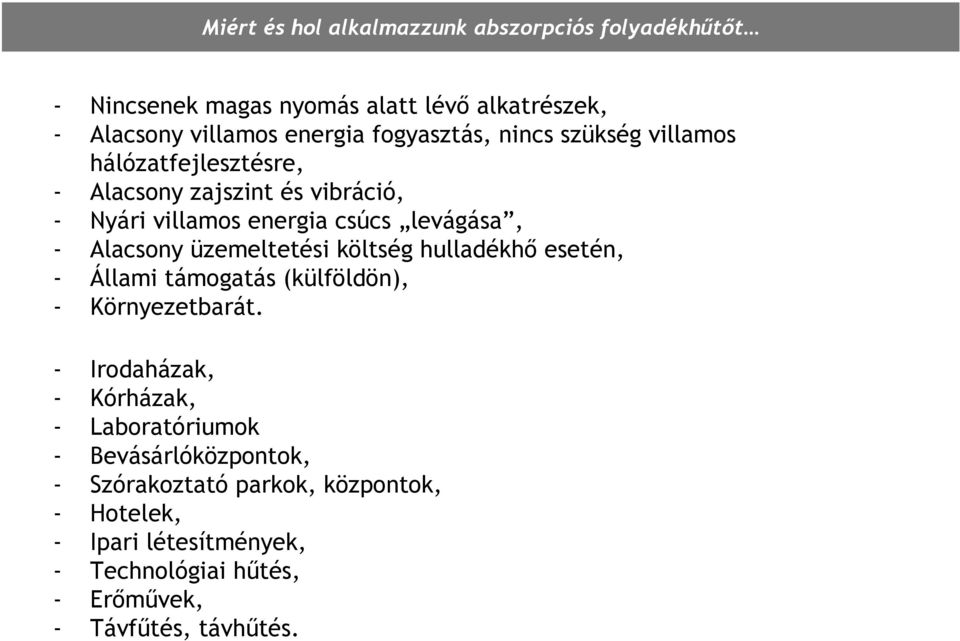

16 Miért és hol alkalmazzunk abszorpciós folyadékhűtőt - Nincsenek magas nyomás alatt lévő alkatrészek, - Alacsony villamos energia fogyasztás, nincs szükség villamos hálózatfejlesztésre, - Alacsony zajszint és vibráció, - Nyári villamos energia csúcs levágása, - Alacsony üzemeltetési költség hulladékhő esetén, - Állami támogatás (külföldön), - Környezetbarát. - Irodaházak, - Kórházak, - Laboratóriumok - Bevásárlóközpontok, - Szórakoztató parkok, központok, - Hotelek, - Ipari létesítmények, - Technológiai hűtés, - Erőművek, - Távfűtés, távhűtés.

Alacsony üzemeltetési költség hulladékhő esetén, - Állami támogatás (külföldön), - Környezetbarát.

17 Ég a víz

20 Kétlépcsős, közvetlen tüzelésű abszorpciós folyadékhűtő/fűtő

22 Kétlépcsős füstgázzal működő abszorpciós folyadékhűtő

27 Egylépcsős melegvíz üzemű abszorpciós folyadékhűtő

28 Egylépcsős 2 hőcserélős, melegvíz üzemű abszorpciós folyadékhűtő

31 KÖSZÖNÖM A FIGYELMET!
