1 VAPORLINE HőSZIVATTYÚK Honlap: www. geowatt.hu; Copyright, 1996 Dale Carnegie & Associates, Inc.

2 A MAGYAR HőSZIVATTYÚ FEJLESZTÉS! A Speciálisan hőszivattyús alkalmazásokhoz fejlesztett Copeland gőzbefecskendezéses kompresszorokkal szerelt reverzibilis, (fűtő/hűtő), folyadék víz rendszerű hőszivattyúk cégünk által történő fejlesztése egy az eddigieknél magasabb fűtővíz hőfokszint elérését teszi lehetővé magas évi átlagos COP (SCOP; SPF)) érték elérése mellett. A fejlesztett készülékcsaláddal radiátorok is üzemeltethetők 62/57 C fokos hőfoklépcsővel. Az így elérhető SPF vertikális zárt szondás hőnyerés mellett,kompenzált felhasználásnál 4,1 4,5! (primer szivattyúval)

3 A VAPORLINE GBI(X)-HACW A fejlesztés célja volt: A mind magasabb SPF érték elérése COP max.-ra növelése Zajhatás csökkentése Magas fűtési hőmérséklet Aktív hűtő üzemmód Magas hőmérsékletű HMV A fentiek érdekében: Speciális EVI reverzibilis körfolyamat kidolgozása (magas COP) A kimenő teljesítmény stabilizálása (Hűtőközeg tartály, elektronikus expanziós szelep,alacsony túlhevítés,nagykapacitású elpárologtatók alkalmazása,átgondolt hűtőköri méretezés) Processzoros szabályzó és monitoring rendszer alkalmazása

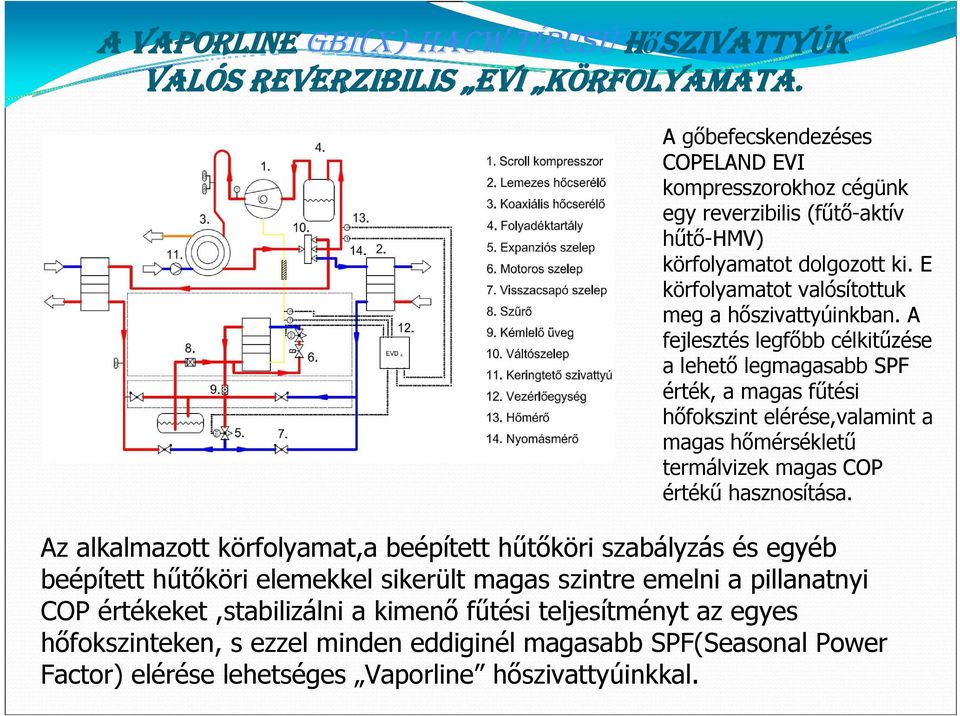

4 A VAPORLINE GBI(X)-HACW TÍPUSÚ HőSZIVATTYÚK VALÓS REVERZIBILIS EVI KÖRFOLYAMATA. A gőbefecskendezéses COPELAND EVI kompresszorokhoz cégünk egy reverzibilis (fűtő-aktív hűtő-hmv) körfolyamatot dolgozott ki. E körfolyamatot valósítottuk meg a hőszivattyúinkban. A fejlesztés legfőbb célkitűzése a lehető legmagasabb SPF érték, a magas fűtési hőfokszint elérése,valamint a magas hőmérsékletű termálvizek magas COP értékű hasznosítása. Az alkalmazott körfolyamat,a beépített hűtőköri szabályzás és egyéb beépített hűtőköri elemekkel sikerült magas szintre emelni a pillanatnyi COP értékeket,stabilizálni a kimenő fűtési teljesítményt az egyes hőfokszinteken, s ezzel minden eddiginél magasabb SPF(Seasonal Power Factor) elérése lehetséges Vaporline hőszivattyúinkkal.

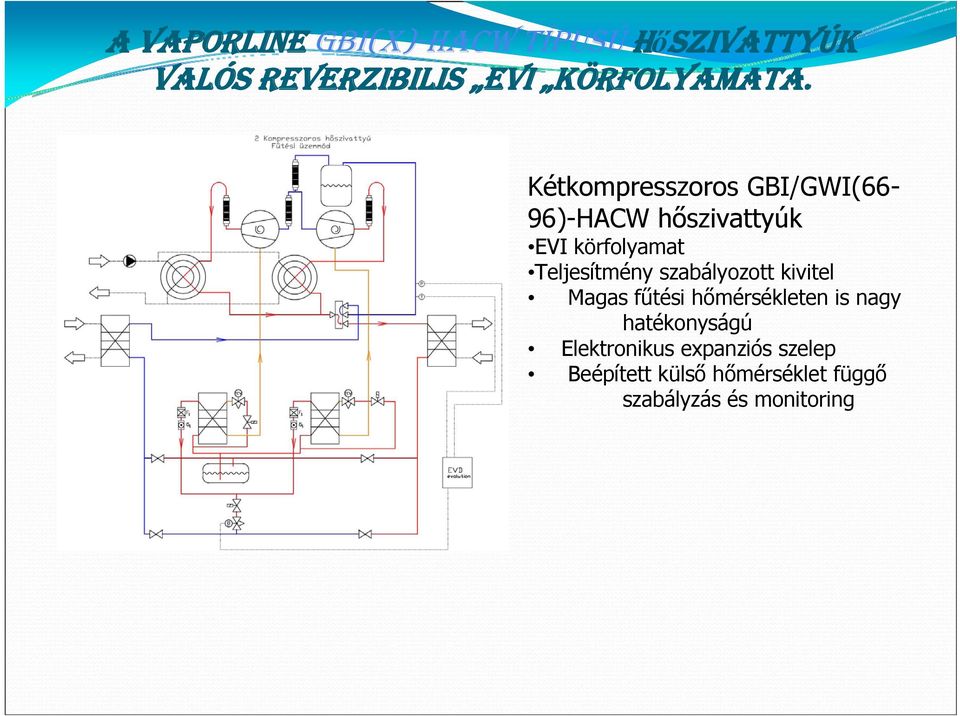

5 A VAPORLINE GBI(X)-HACW TÍPUSÚ HőSZIVATTYÚK VALÓS REVERZIBILIS EVI KÖRFOLYAMATA. Kétkompresszoros GBI/GWI(66-96)-HACW hőszivattyúk EVI körfolyamat Teljesítmény szabályozott kivitel Magas fűtési hőmérsékleten is nagy hatékonyságú Elektronikus expanziós szelep Beépített külső hőmérséklet függő szabályzás és monitoring

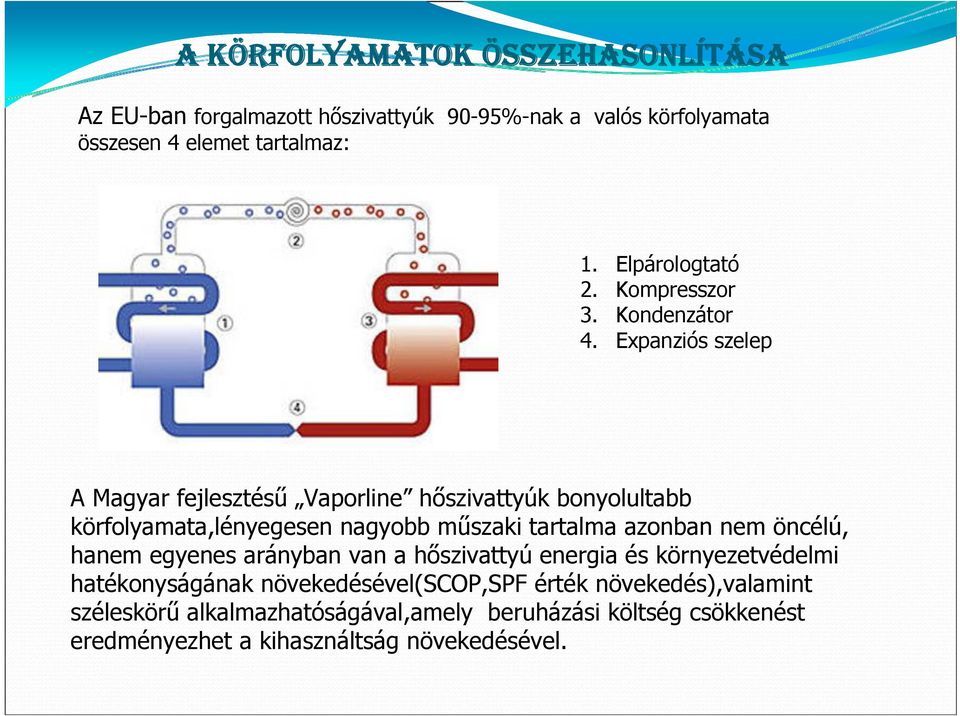

6 A KÖRFOLYAMATOK ÖSSZEHASONLÍTÁSA Az EU-ban forgalmazott hőszivattyúk 90-95%-nak a valós körfolyamata összesen 4 elemet tartalmaz: 1. Elpárologtató 2. Kompresszor 3. Kondenzátor 4. Expanziós szelep A Magyar fejlesztésű Vaporline hőszivattyúk bonyolultabb körfolyamata,lényegesen nagyobb műszaki tartalma azonban nem öncélú, hanem egyenes arányban van a hőszivattyú energia és környezetvédelmi hatékonyságának növekedésével(scop,spf érték növekedés),valamint széleskörű alkalmazhatóságával,amely beruházási költség csökkenést eredményezhet a kihasználtság növekedésével.

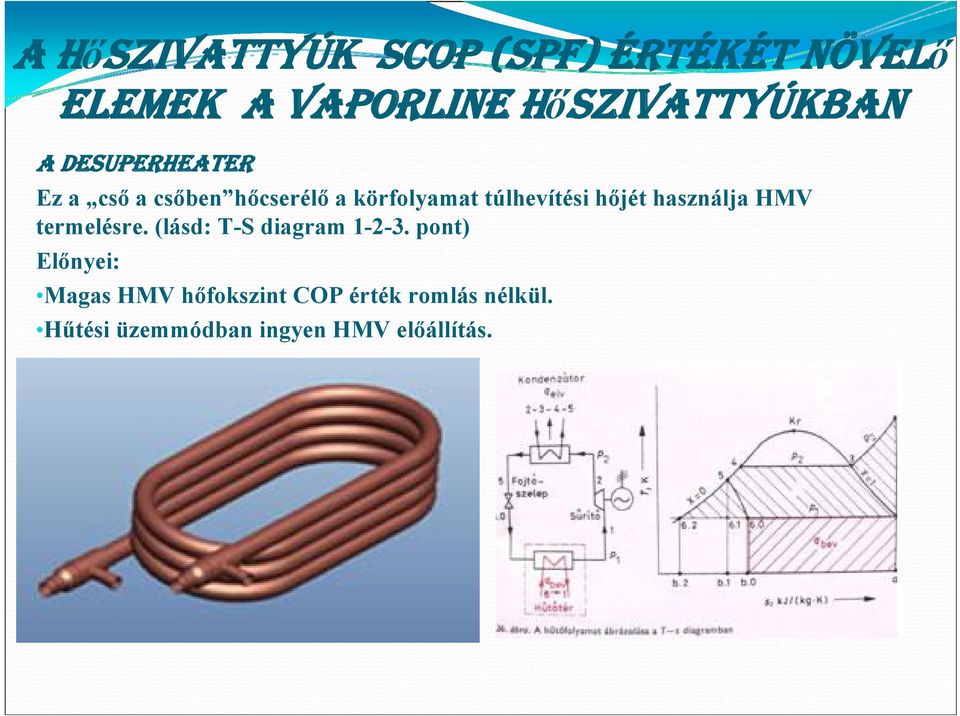

7 A HőSZIVATTYÚK SCOP (SPF) ÉRTÉKÉT NÖVELő ELEMEK A VAPORLINE HőSZIVATTYÚKBAN A DESUPERHEATER Ez a cső a csőben hőcserélő a körfolyamat túlhevítési hőjét használja HMV termelésre. (lásd: T-S diagram pont) Előnyei: Magas HMV hőfokszint COP érték romlás nélkül. Hűtési üzemmódban ingyen HMV előállítás.

8 A HőSZIVATTYÚK SCOP (SPF) ÉRTÉKÉT NÖVELő ELEMEK A VAPORLINE HőSZIVATTYÚKBAN Az EEV szelep (3.ábra) - Alkalmazása önmagában 10-30%-al növeli az elérhető SPF (szezonális teljesítmény faktor) értéket. A túlhevítés a körfolyamat szükséges rossz része. A stabilan lehető legkisebb értéken tartott túlhevítés így javítja a hőszivattyú SPF értékét. A Vaporline hőszivattyúknál a túlhevítés a lehető legalacsonyabb értéken / 3 0 C/ működik. Ezt a lehető legalacsonyabb túlhevítést az E x Vszelepés az alkalmazott elpárologtató precízen tervezett összhangja valósítja meg.

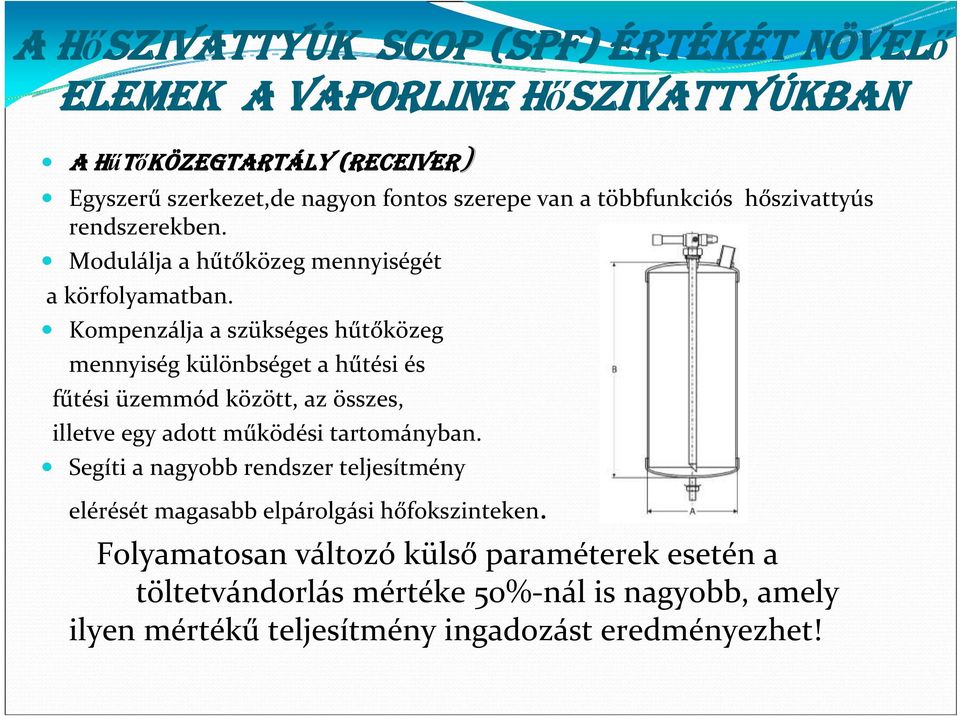

9 A HőSZIVATTYÚK SCOP (SPF) ÉRTÉKÉT NÖVELő ELEMEK A VAPORLINE HőSZIVATTYÚKBAN A HűTőKÖZEGTARTÁLY (RECEIVER) Egyszerű szerkezet,de nagyon fontos szerepe van a többfunkciós hőszivattyús rendszerekben. Modulálja a hűtőközeg mennyiségét a körfolyamatban. Kompenzálja a szükséges hűtőközeg mennyiség különbséget a hűtési és fűtési üzemmód között, az összes, illetve egy adott működési tartományban. Segíti a nagyobb rendszer teljesítmény elérését magasabb elpárolgási hőfokszinteken. Folyamatosan változó külső paraméterek esetén a töltetvándorlás mértéke 50% nál is nagyobb, amely ilyen mértékű teljesítmény ingadozást eredményezhet!

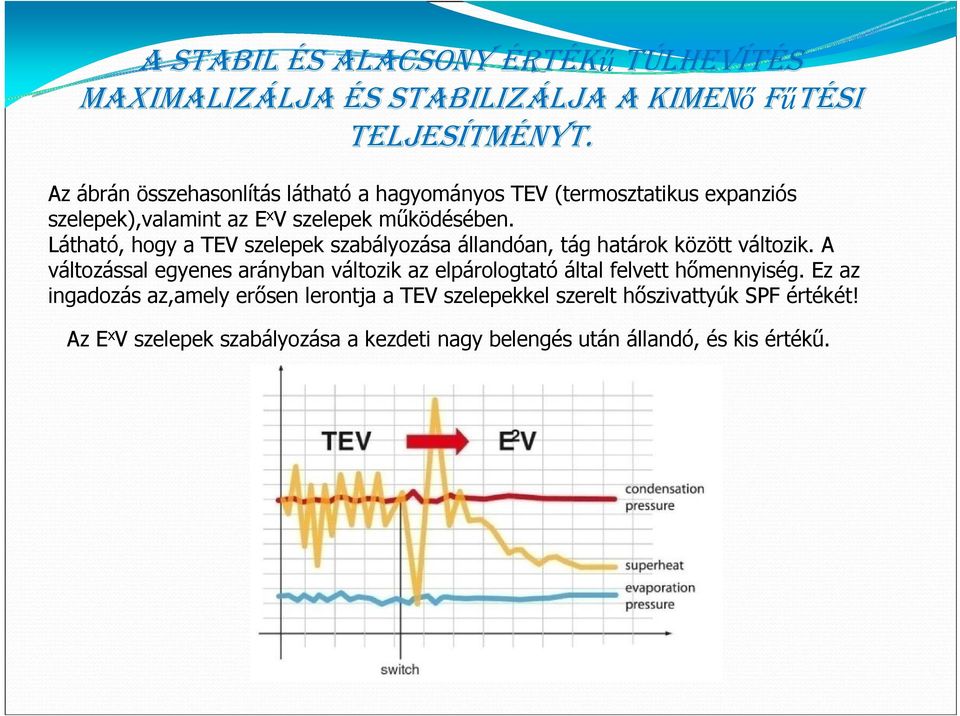

10 A STABIL ÉS ALACSONY ÉRTÉKű TÚLHEVÍTÉS MAXIMALIZÁLJA ÉS STABILIZÁLJA A KIMENő FűTÉSI TELJESÍTMÉNYT. Az ábrán összehasonlítás látható a hagyományos TEV (termosztatikus expanziós szelepek),valamint az E x V szelepek működésében. Látható, hogy a TEV szelepek szabályozása állandóan, tág határok között változik. A változással egyenes arányban változik az elpárologtató által felvett hőmennyiség. Ez az ingadozás az,amely erősen lerontja a TEV szelepekkel szerelt hőszivattyúk SPF értékét! Az E x V szelepek szabályozása a kezdeti nagy belengés után állandó, és kis értékű.

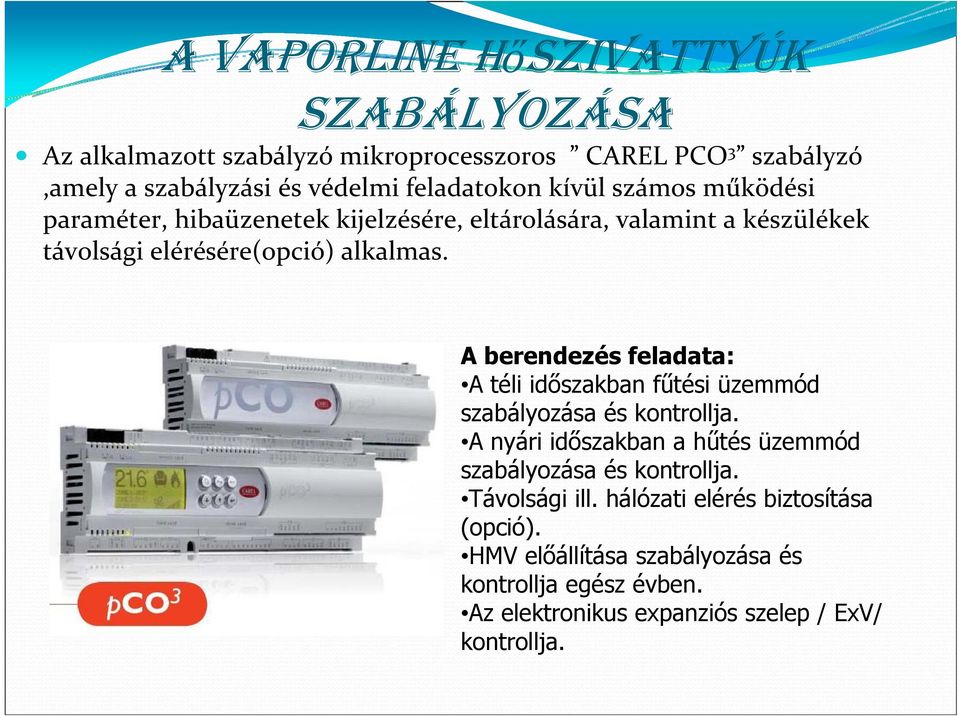

11 A VAPORLINE HőSZIVATTYÚK SZABÁLYOZÁSA Az alkalmazott szabályzó mikroprocesszoros CAREL PCO 3 szabályzó,amely a szabályzási és védelmi feladatokon kívül számos működési paraméter, hibaüzenetek kijelzésére, eltárolására, valamint a készülékek távolsági elérésére(opció) alkalmas. A berendezés feladata: A téli időszakban fűtési üzemmód szabályozása és kontrollja. A nyári időszakban a hűtés üzemmód szabályozása és kontrollja. Távolsági ill. hálózati elérés biztosítása (opció). HMV előállítása szabályozása és kontrollja egész évben. Az elektronikus expanziós szelep / ExV/ kontrollja.

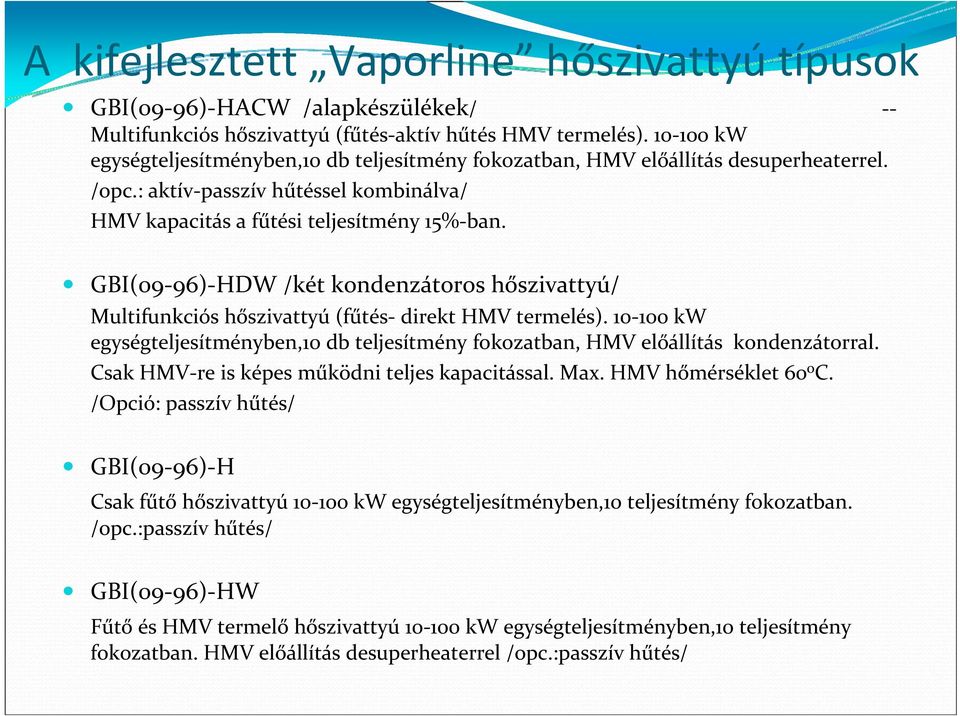

12 A kifejlesztett Vaporline hőszivattyú típusok GBI(09 96) HACW /alapkészülékek/ Multifunkciós hőszivattyú (fűtés aktív hűtés HMV termelés) kw egységteljesítményben,10 db teljesítmény fokozatban, HMV előállítás desuperheaterrel. /opc.: aktív passzív hűtéssel kombinálva/ HMV kapacitás a fűtési teljesítmény 15% ban. GBI(09 96) HDW /két kondenzátoros hőszivattyú/ Multifunkciós hőszivattyú (fűtés direkt HMV termelés) kw egységteljesítményben,10 db teljesítmény fokozatban, HMV előállítás kondenzátorral. Csak HMV re is képes működni teljes kapacitással. Max. HMV hőmérséklet 60 0 C. /Opció: passzív hűtés/ GBI(09 96) H Csak fűtő hőszivattyú kw egységteljesítményben,10 teljesítmény fokozatban. /opc.:passzív hűtés/ GBI(09 96) HW Fűtő és HMV termelő hőszivattyú kw egységteljesítményben,10 teljesítmény fokozatban. HMV előállítás desuperheaterrel /opc.:passzív hűtés/

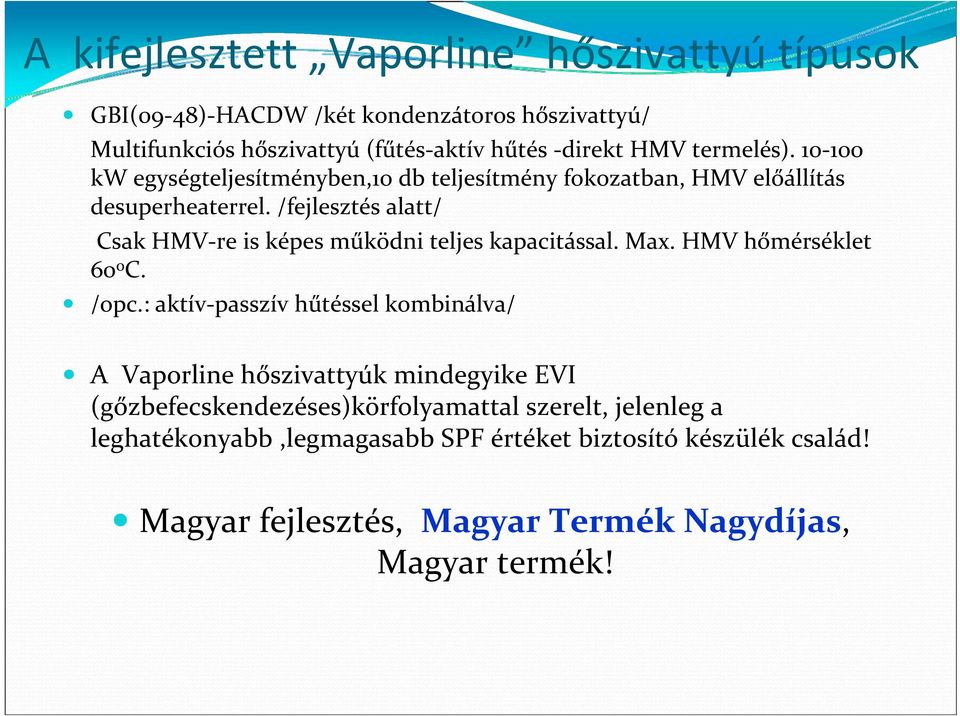

13 A kifejlesztett Vaporline hőszivattyú típusok GBI(09 48) HACDW /két kondenzátoros hőszivattyú/ Multifunkciós hőszivattyú (fűtés aktív hűtés direkt HMV termelés) kw egységteljesítményben,10 db teljesítmény fokozatban, HMV előállítás desuperheaterrel. /fejlesztés alatt/ Csak HMV re is képes működni teljes kapacitással. Max. HMV hőmérséklet 60 0 C. /opc.: aktív passzív hűtéssel kombinálva/ A Vaporline hőszivattyúk mindegyike EVI (gőzbefecskendezéses)körfolyamattal szerelt, jelenleg a leghatékonyabb,legmagasabb SPF értéket biztosító készülék család! Magyar fejlesztés, Magyar Termék Nagydíjas, Magyar termék!

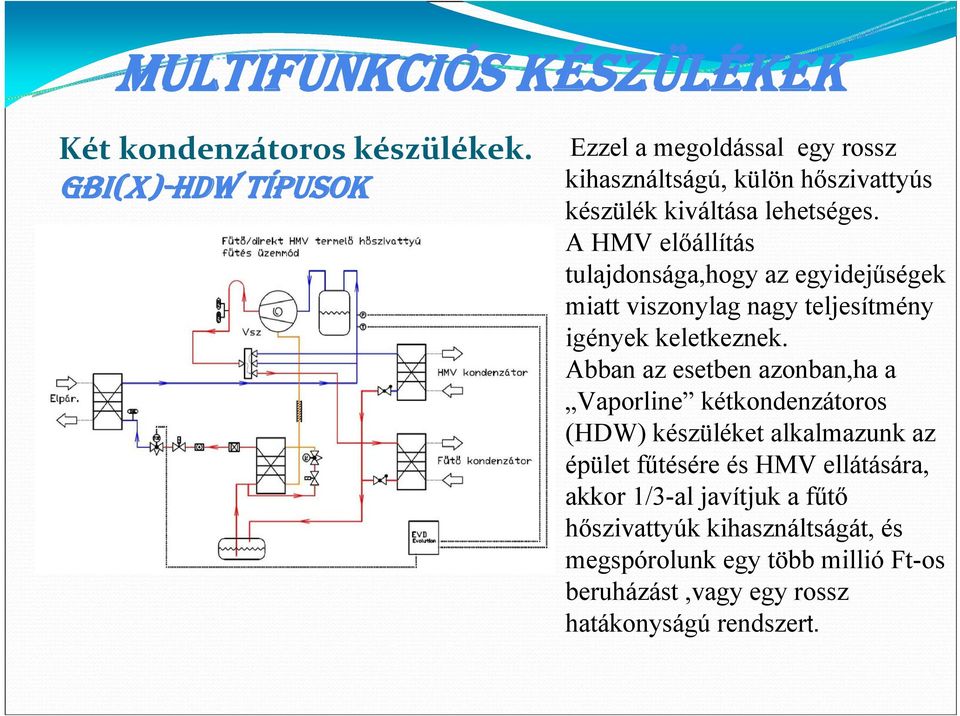

14 MULTIFUNKCIÓS KÉSZÜLÉKEK Két kondenzátoros készülékek. GBI(X)-HDW TÍPUSOK Ezzel a megoldással egy rossz kihasználtságú, külön hőszivattyús készülék kiváltása lehetséges. A HMV előállítás tulajdonsága,hogy az egyidejűségek miatt viszonylag nagy teljesítmény igények keletkeznek. Abban az esetben azonban,ha a Vaporline kétkondenzátoros (HDW) készüléket alkalmazunk az épület fűtésére és HMV ellátására, akkor 1/3-al javítjuk a fűtő hőszivattyúk kihasználtságát, és megspórolunk egy több millió Ft-os beruházást,vagy egy rossz hatákonyságú rendszert.

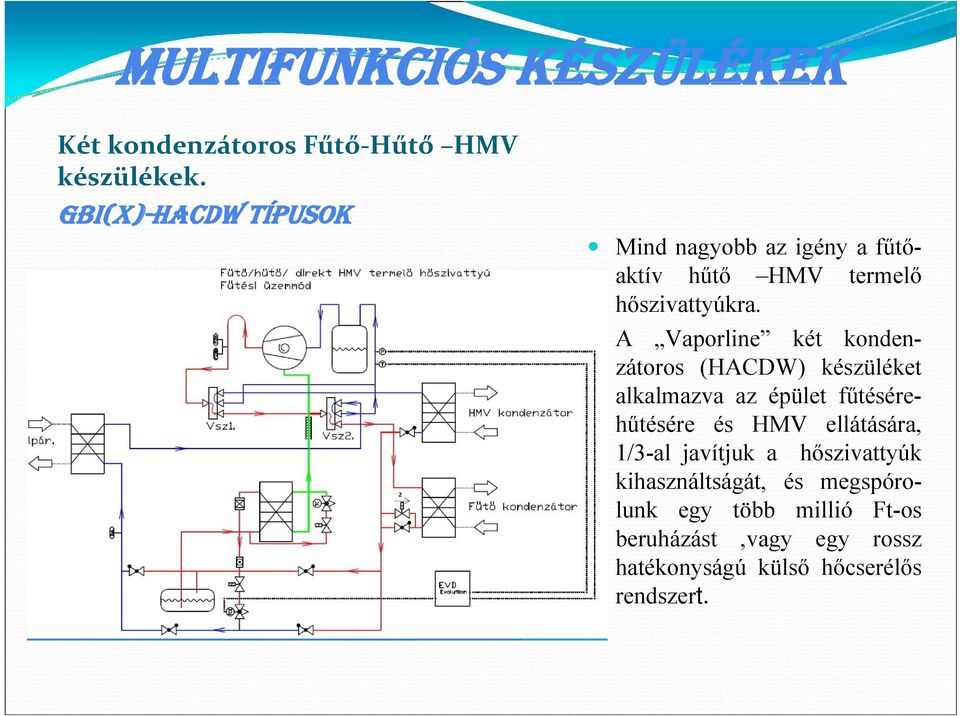

15 MULTIFUNKCIÓS KÉSZÜLÉKEK Két kondenzátoros Fűtő Hűtő HMV készülékek. GBI(X)-HACDW TÍPUSOK Mind nagyobb az igény a fűtőaktív hűtő HMV termelő hőszivattyúkra. A Vaporline két kondenzátoros (HACDW) készüléket alkalmazva az épület fűtésérehűtésére és HMV ellátására, 1/3-al javítjuk a hőszivattyúk kihasználtságát, és megspórolunk egy több millió Ft-os beruházást,vagy egy rossz hatékonyságú külső hőcserélős rendszert.

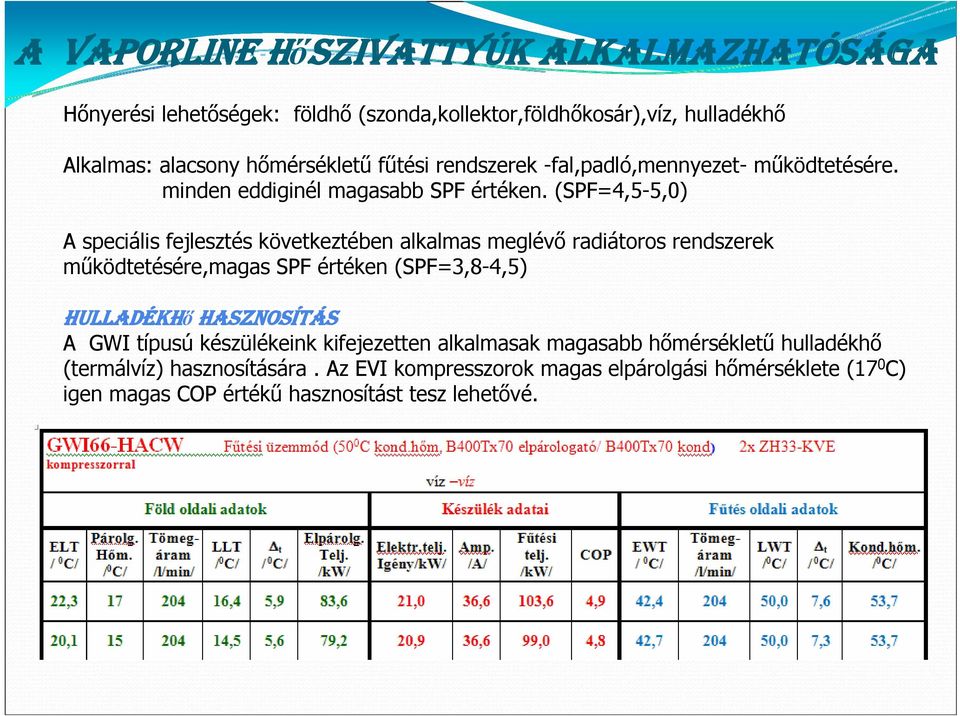

16 A VAPORLINE HőSZIVATTYÚK ALKALMAZHATÓSÁGA Hőnyerési lehetőségek: földhő (szonda,kollektor,földhőkosár),víz, hulladékhő Alkalmas: alacsony hőmérsékletű fűtési rendszerek -fal,padló,mennyezet- működtetésére. minden eddiginél magasabb SPF értéken. (SPF=4,5-5,0) A speciális fejlesztés következtében alkalmas meglévő radiátoros rendszerek működtetésére,magas SPF értéken (SPF=3,8-4,5) HULLADÉKHő HASZNOSÍTÁS A GWI típusú készülékeink kifejezetten alkalmasak magasabb hőmérsékletű hulladékhő (termálvíz) hasznosítására. Az EVI kompresszorok magas elpárolgási hőmérséklete (17 0 C) igen magas COP értékű hasznosítást tesz lehetővé.

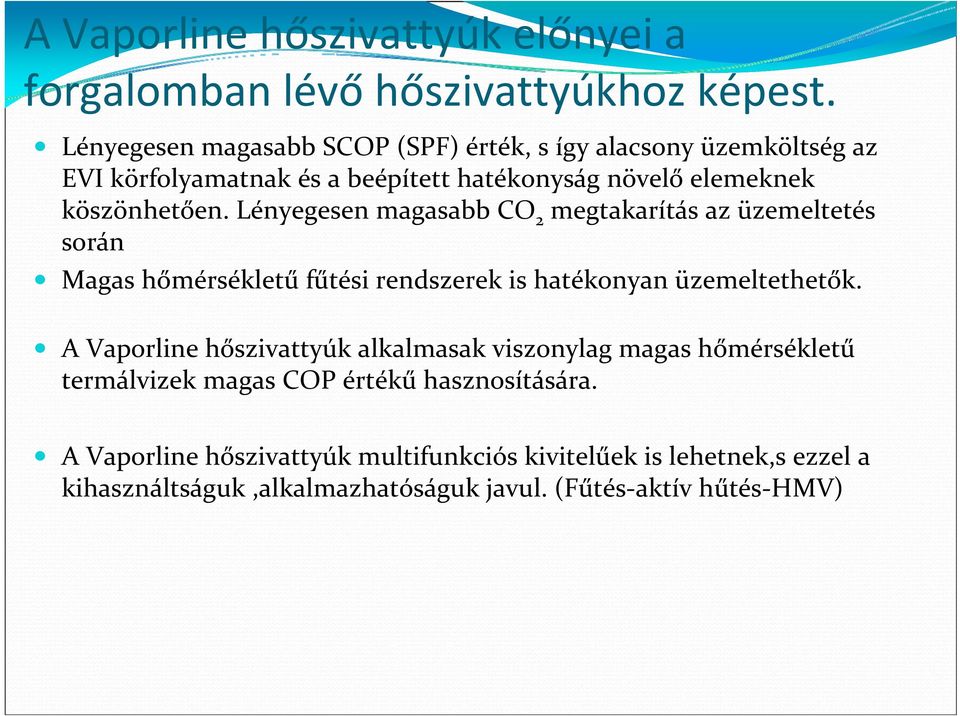

17 A Vaporline hőszivattyúk előnyei a forgalomban lévő hőszivattyúkhoz képest. Lényegesen magasabb SCOP (SPF) érték, s így alacsony üzemköltség az EVI körfolyamatnak és a beépített hatékonyság növelő elemeknek köszönhetően. Lényegesen magasabb CO 2 megtakarítás az üzemeltetés során Magas hőmérsékletű fűtési rendszerek is hatékonyan üzemeltethetők. A Vaporline hőszivattyúk alkalmasak viszonylag magas hőmérsékletű termálvizek magas COP értékű hasznosítására. A Vaporline hőszivattyúk multifunkciós kivitelűek is lehetnek,s ezzel a kihasználtságuk,alkalmazhatóságuk javul. (Fűtés aktív hűtés HMV)

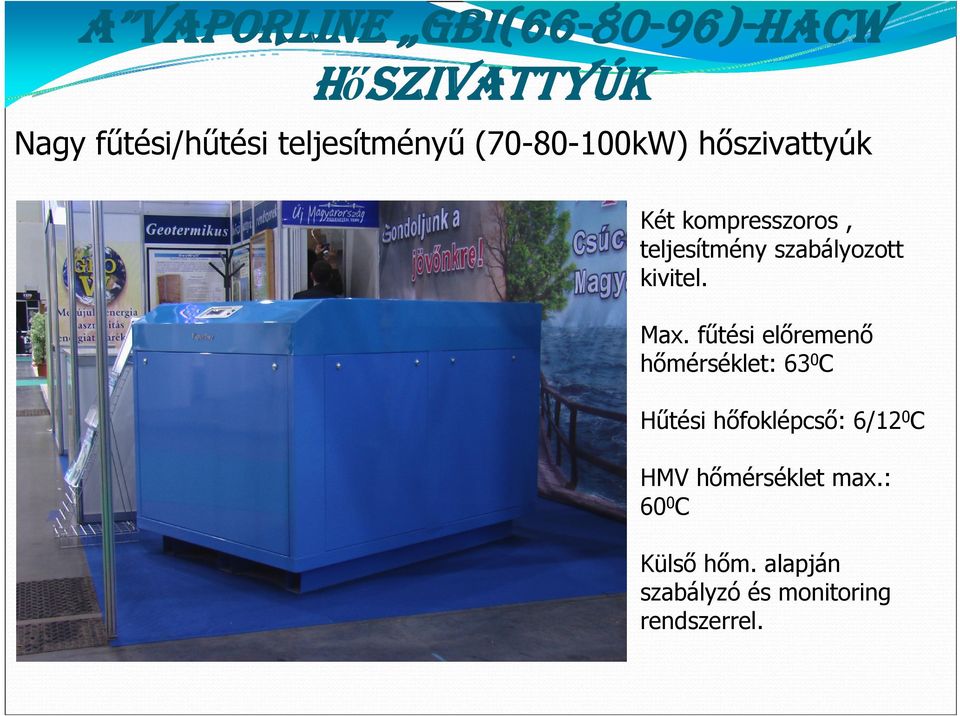

18 A VAPORLINE GBI( )-HACW HőSZIVATTYÚK Nagy fűtési/hűtési teljesítményű ( kW) hőszivattyúk Két kompresszoros, teljesítmény szabályozott kivitel. Max. fűtési előremenő hőmérséklet: 63 0 C Hűtési hőfoklépcső: 6/12 0 C HMV hőmérséklet max.: 60 0 C Külső hőm. alapján szabályzó és monitoring rendszerrel.

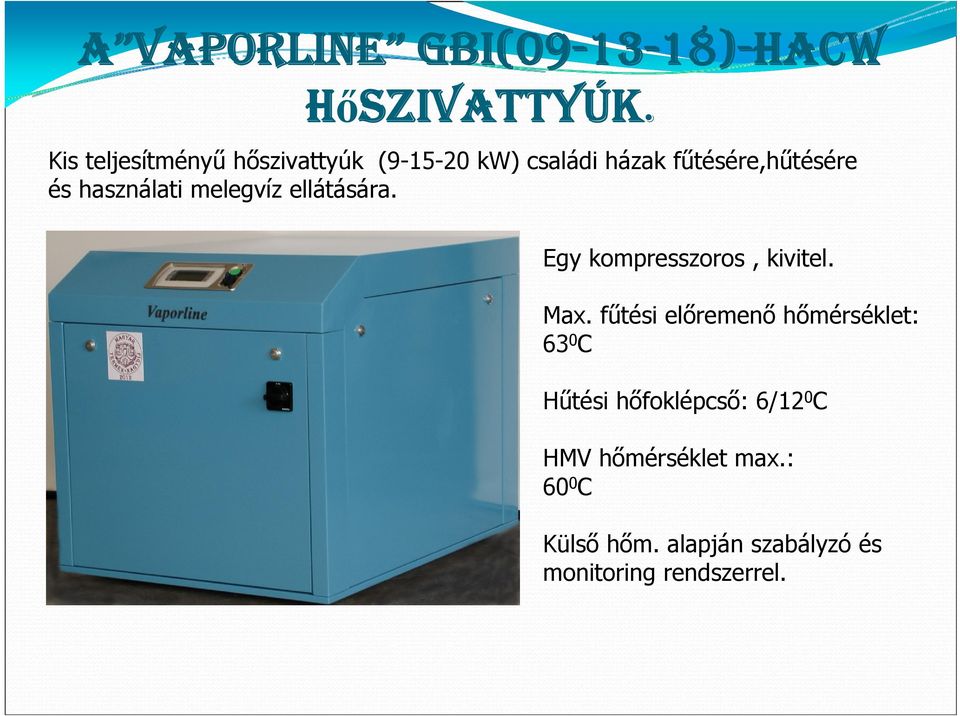

19 A VAPORLINE GBI( )-HACW HőSZIVATTYÚK. Kis teljesítményű hőszivattyúk ( kw) családi házak fűtésére,hűtésére és használati melegvíz ellátására. Egy kompresszoros, kivitel. Max. fűtési előremenő hőmérséklet: 63 0 C Hűtési hőfoklépcső: 6/12 0 C HMV hőmérséklet max.: 60 0 C Külső hőm. alapján szabályzó és monitoring rendszerrel.

20 A VAPORLINE GBI( )-HACW HőSZIVATTYÚK. Közepes ( kw) fűtési teljesítményű és közepes méretű hőszivattyúk, nagy lakó,ipari,intézményi épületek fűtésére,hűtésére és HMV ellátására. Egy kompresszoros, kivitel. Max. fűtési előremenő hőmérséklet: 63 0 C Hűtési hőfoklépcső: 6/12 0 C HMV hőmérséklet max.: 60 0 C Külső hőm. alapján szabályzó és monitoring rendszerrel.

21 REFERENCIÁK referencia 1. Bukarest, 2009.november, Új épület-sugárzó (padló.fal) fűtési rendszer A tervezett fűtési teljesítmény igény:15 kw A hűtési teljesítmény igény 12.0 kw A HMV igény(60 0 C): 160l/nap A beépített hőszivattyú: Vaporline GBI13-HACW Fűtési teljesítménye: 12,4 kw (B0/W35 0 C) Fűtési COP= 4,6 (B0/W35 0 C) A hőszivattyúval ellátott épület,bukarest Aktív hűtési teljesítménye: 12,7 kw (W7/B25 0 C) Hűtési COP(EER)=6,2 (W7/B25 0 C) HMV teljesítmény:2,7 kw Szondamélység: 100m Szondák száma:3 db A max.fűtővíz hőmérséklet: 50 0 C A tervezett SPF (a föld oldali cirkulációs szivattyúval)= 4,4

22 REFERENCIÁK referencia 4.Bukarest,2010.okt.Románia Új épület-sugárzó (padló.fal) fűtési rendszer A tervezett fűtési teljesítmény igény:22 kw A hűtési teljesítmény igény 14.0 kw A HMV igény(60 0 C): 300l/nap A beépített hőszivattyú: Vaporline GBI24-HACW Fűtési teljesítménye: 22,5 kw (B0/W35 0 C) Fűtési COP= 4,4 (B0/W35 0 C) Aktív hűtési teljesítménye: 22,1 kw (W7/B25 0 C) Hűtési COP(EER)=5,3 (W7/B25 0 C) HMV teljesítmény:3,5 kw Szondamélység: 100m Szondák száma:4 db A max.fűtővíz hőmérséklet: 50 0 C A tervezett SPF (a föld oldali cirkulációs szivattyúval)= 4,6

23 REFERENCIÁK referencia 16. Nagykőrös.2010.dec-2011.márc. Új uszoda komplett hőszivattyús energiatakarékos rendszere. Elfolyó 36 0 C-os termálvíz hulladékhő hasznosítás. A hőszivattyúk elpárologtató oldali bemenő vízhőmérséklete 17 0 C. Tervező: GEOWATT kft. (Kmotricza Igor, Fodor Zoltán) Kivitelező: NELKE Kft. Vaporline GBI33-HW 1 db medence vízhőntartás,medence felfűtés (17 0 C/32 0 C) 46kW Vaporline GBI33-HDW 1 db használati melegvíz termelés,medence felfűtés (17 0 C/50 0 C) 52 kw Vaporline GBI24-HW 1 db medence tér padló fűtése,medence víz felfűtés (17 0 C/45 0 C) 32,8kW Vaporline GBI18-HW 1 db légtechnikai kalorifer fűtése,medence felfűtés (17 0 C/62 0 C) 26,3 kw NORDIC PC-75 1 db medence kondícionáló hőszivattyú

24 REFERENCIÁK referencia Napközi otthon Pitvaros Meglévő épület,radiátoros fűtés. Az épület számított hővesztesége:31kw A beépítendő hőszivattyúk: GBI33-HDW 1db Új típusú kétkondenzátoros készülék, a nagy HMV teljesítmény kielégítésére. Fűtési teljesítménye: 35,8kW (B4 0 C/W63 0 C) Fűtési COP:4,5 (B0/W35 0 C);2,8 (B4/W630C) A tervezett SPF= 4,2 Tervező,kivitelező: Vaporline Kft. (Kis József,Szomax Kft.)

25 REFERENCIÁK referencia 14.Szentlőrinc.2010.dec febr. Új egészségügyi centrum hőszivattyús rendszere Az épület számított hővesztesége:29kw Az épület számított hőterhelése: 45kW A beépítendő hőszivattyúk: GBI24-HACW 2db Fűtési teljesítménye: 25kW (B4 0 C/W40 0 C) Fűtési COP: 4,4 (B0/W35 0 C) Aktív hűtési teljesítménye:22,7 kw (W7B25 0 C) A hűtési COP(EER):5,5 (W7/B25 0 C) Tervező: Geowatt Kft.(Kis József,Fodor Zoltán) Kivitelező: Geolight Kft.

26 REFERENCIÁK referencia Bölcsőde, Sátoraljaújhely Vaporline GBI33-HACW hőszivattyú

27 REFERENCIÁK referencia Fóti autószalon Vaporline GBI96 HACW hőszivattyú Tervező,kivitelező: GEOWATT kft. (Kis József, Fodor Zoltán)

28 REFERENCIÁK Szakály Község Önkormányzati Intézményeinek Energiahatékonyság növelő beruházásai. Az Általános Iskola: Az épületen 10 cm-es hőszigetelés,éj új nyílászárók kerültek elhelyezésre. A beépített hőszivattyú: Vaporline GBI33-HACW típus A belső hőleadó rendszer radiátoros. A tervezett max.fűtési hőfoklépcső 62 0 C/ 50 0 C. Tervező: Geowatt Kft. Kivitelező: Komlói Fűtőerőmű Zrt.

29 REFERENCIÁK Szakály Község Önkormányzati Intézményeinek Energiahatékonyság növelő beruházásai. Felsőtagozatos Általános Iskola és Óvoda: Az épületen 10 cm-es hőszigetelés,éj új nyílászárók kerültek elhelyezésre. A beépített hőszivattyú: Vaporline GBI33-HACW típus,valamint GBI18-HACW A belső hőleadó rendszer radiátoros. A tervezett max.fűtési hőfoklépcső 62 0 C/ 50 0 C. Tervező: Geowatt Kft. Kivitelező: Komlói Fűtőerőmű Zrt.

30 REFERENCIÁK Szakály Község Önkormányzati Intézményeinek Energiahatékonyság növelő beruházásai. A Polgármesteri Hivatal: Az épületen 10 cm-es hőszigetelés,éj új nyílászárók kerültek elhelyezésre. A beépített hőszivattyú: Vaporline GBI18-HACW A belső hőleadó rendszer radiátoros. A tervezett max.fűtési hőfoklépcső 62 0 C/ 50 0 C. Tervező: Geowatt Kft. Kivitelező: Komlói Fűtőerőmű Zrt.

31 A zalai vízmű. REFERENCIÁK A Zalai Vízmű iroda és üzemépületének fűtése,valamint használati melegvíz ellátása a C-os ivóvízből, hőszivattyúval kivett hőmennyiséggel. A fűtési teljesítmény igény 80 kw., amelyet 1 db Vaporline GBI33-HDW,valamint 1 db GBI33-HW hőszivattyú biztosít. A belső hőleadó rendszer magas hőmérsékletű, max. 62/57 0 C on működik. Áttervezést végezte: Geowatt Kft. Kivitelező: Kozma Kft.

32 MAGYAR TERMÉK NAGYDÍJ Cégünk terméke. a "Vaporline" hőszivattyú család, a 2012.évben elnyerte a MAGYAR TERMÉK NAGYDÍJ KITÜNTETŐ CÍMET A díjat szept.4. én kedden Budapesten,a Parlament épületében adták át.

33 MAGYAR TERMÉK NAGYDÍJ Latorcai János, az Országgyűlés alelnöke, a Magyar Termék Nagydíj fővédnöke beszédében kiemelte: a magyar gazdaság a nemzetközi piacon csak akkor lehet sikeres, versenyképes, ha magas hozzáadott értékű termékeket, valamint szolgáltatásokat állít elő és exportál. A Magyar Termék Nagydíj esetében a pályázat célja az idén is az volt, hogy elismerje és díjazza a kiváló minőségű, Magyarországon gyártott és forgalmazott termékeket, szolgáltatásokat, elősegítse a minőségtudatos szemléletet, valamint emelje a fogyasztóvédelem színvonalát. A legkiemelkedőbbnek ítélt pályázatok elnyerték a Magyar Termék Nagydíj kitüntető címet és ezzel együtt a Magyar Termék Nagydíj tanúsító védjegy egyéves díjmentes használatát.
