A HŐSZIVATTYÚ TELEPÍTÉS GAZDASÁGOSSÁGI KÉRDÉSEI ÉS A SZABÁLYOZÁS HATÁSA AZ ÉVI SPF ÉRTÉK ALAKULÁSÁRA

Átírás

1 A HŐSZIVATTYÚ TELEPÍTÉS GAZDASÁGOSSÁGI KÉRDÉSEI ÉS A SZABÁLYOZÁS HATÁSA AZ ÉVI SPF ÉRTÉK ALAKULÁSÁRA A hőszivattyús beruházások előkészítésének folyamatában elsődlegesen eldöntendő kérdés,hogy megfelelő-e az épület hőszigetelése ahhoz,hogy elfogadható ár-érték arányú rendszerek jöjjenek létre. Hol,milyen U értékeknél húzódik a minimum határ? Eldöntendő kérdés továbbá,hogy a bőséges választékból energetikailag mely hőszivattyús rendszer a legalkalmasabb az adott épület hőszükségletének biztosítására. Alkalmas mutató lehet-e a COP érték a kérdés megválaszolására,vagy inkább az SPF az alkalmas energetikai mutatószám? Napjainkban a gáz növekvő ára, a levegőszennyezés növekedése valamint a fosszilis energiahordozók mennyiségének csökkenése egyre inkább kikényszeríti a megújuló energiák hasznosítását az épületgépészetben. A megújuló energiák a földfelszín alatt és felett egyaránt megtalálhatók. A föld felszíne alatt rejtőző megújuló energia, a geotermális hő, hőszivattyúk segítségével hatékonyan alkalmazható az épületek fellépő igényeinek kielégítésére. Hőszivattyúk alkalmazásával csökken a földgáztól való függőségünk valamint hatékonyan csökkenthető a lokális CO 2 kibocsájtás, mely hozzájárul a klímavédelemhez is. A magyarországi hőszivattyús piacon jelenleg több, nagy múltú hőszivattyúgyártó cég terméke van jelen, a készülék megválasztásánál azonban körültekintően kell eljárni, mely elsősorban a tervező feladata. Mindenekelőtt meg kell vizsgálnia, hogy az adott épületben lehetséges-e a hőszivattyús rendszer kiépítése, ha igen, meg kell bizonyosodni a rendszer gazdaságosságáról. Első lépésként tehát meg kell határozni az épület téli hőveszteségét, melynek ismeretében már lehetőség nyílik a megfelelő teljesítményű hőszivattyú kiválasztására. Ez azonban még nem minden. Létezik ugyanis egy íratlan szabály, mely ugyan nincs rögzítve, a szakma mégis előszeretettel alkalmazza a hőszivattyús rendszer telepítésének előzetes vizsgálatakor. Ez egy határérték, mely az épület légköbméterre vetített hőveszteségére ad iránymutatást. A légköbméterre vetített hőveszteség a számított hőveszteség és az épülettérfogat hányadosa. Ezen határértéket 25 W/m 3 -nél állapították meg. Ha az épület hővesztesége 25 W/m 3 alatt van, az épület adottságai kedvezőek a hőszivattyús rendszer kiépítését illetően. 25 W/m 3 felett a hőszivattyús rendszer telepítésének gazdaságossága megkérdőjelezhető. Ekkor ugyanis az épület hőveszteségének fedezésére esetlegesen egy nagyobb teljesítményű hőszivattyúra lehet szükség, mely a beruházási k növekedését hozza magával. Az említett határérték felett tehát meg kell vizsgálni mi a gazdaságosabb: egy nagyobb teljesítményű hőszivattyú telepítése vagy az épület hőszigetelése után egy kisebb teljesítményű hőszivattyús rendszer kiépítése. Nagyobb teljesítményű hőszivattyú beépítése esetén fontos megemlíteni a nagyobb

2 energiafelhasználást, a nagyobb üzemket valamint a hosszabb megtérülési időt. Az előzőekben tárgyalt 25 W/m 3 értéket egy elemzéssel szeretnénk alátámasztani, mely bizonyítja a határérték létjogosultságát. Adott egy közel 500 m 2 alapterületű épület, melynek fűtött térfogata 834 m 3. Az épület B30- as téglafallal rendelkezik. A falazat hőátbocsátási tényezője ekkor U = 1,39 W/m 2 K. Ha az épület falát 8 cm vastag NIKECELL EPS 100 hőszigeteléssel látjuk el, a falazat hőátbocsátási tényezője U = 0,368 W/m 2 K értékre módosul. A beépített ajtók és ablakok hőátbocsátási tényezője U = 1,5 W/m 2 K. A fűtéshez szükséges energiaigényt -13 C-os külső légállapot mellett határoztuk meg. Az épület hővesztesége hőszigetelés nélkül 25,464 kw, mely 30,53 W/m 3 értéknek felel meg. Hőszigetelés alkalmazásával a hőveszteség 14,957 kw-ra csökken, ez 17,93 W/m 3 értéknek felel meg, mely a fent említett határérték alatt van. Mindkét esetben elvégeztük a hőszivattyús rendszer kiépítési inek vizsgálatát, melynek eredményeit az alábbi táblázatban ismertetjük. Összefoglaló táblázat Falszerkezet B 30 tégla B 30 tégla Fal vastagsága 30 cm 30 cm Hőszigetelés nincs 8 cm Nikecell EPS 100 Hőszigetelés kiépítésének Ft Hőszükséglet 25,464 kw 14,957 kw (30,53 W/m 3 ) (17,93 W/m 3 ) Hőszivattyú teljesítménye 26 kw 15 kw Hőszivattyú ára a kazánházi szerelvényekkel Ft Ft Szondahossz 400 méter 200 méter Bányajogi engedélyeztetés Ft Ft Forrásoldal összes Belső hőleadó rendszer felülete Belső hőleadó rendszer Ft Ft 170 m m Ft Ft

3 Rendszer összes kiépítési Ft Ft Megtakarítás Ft 1. táblázat Az elemzés eredményeit összefoglaló táblázat A táblázat adataiból látható, hogy az adott épület hőszigetelésével az épület hőszükséglete egy kisebb teljesítményű hőszivattyúval is kielégíthető, ha pedig megvizsgáljuk a beruházási ket, azt tapasztaljuk, hogy kb. 3,2 millió Ft megtakarítás realizálható még annak ellenére is, hogy a hőszigetelés kiépítése közel 1,5 millió Ft-ot igényel. Fontos megjegyezni, hogy az általunk kalkulált megtakarítás kizárólag a beruházás szintjén jelentkezik. Hőszivattyús rendszer esetében egy hosszú távon megtérülő beruházásról van szó. Az előzőek fényében látható, hogy a hőszigetelés alkalmazásának megvizsgálása fontos szerepet játszik a hőszivattyú teljesítményének megválasztásakor. Ha hosszú távon gondolkodunk mindenképpen tanácsos az épület hőszigetelése, még abban az esetben is, ha egy jó minőségű téglafal miatt az épület már hőszigetelés nélkül is kielégíti a 25 W/m 3 határértéket, ugyanis a hőszigetelés alkalmazásával csökkenthető az energiafelhasználás valamint a rendszer üzem, melynek jótékony hatása a rendszer megtérülési idejében jelentkezik. A hőszivattyú kiválasztásakor fontos szempont, hogy a készülék milyen hatékonysággal képes végezni a rábízott feladatot. Ennek megítélésére az SPF (Seasonal Power Factor Szezonális Teljesítmény Faktor) érték a leginkább alkalmas. Az SPF érték az egy fűtési szezon alatt bevitt fűtési energia [kwh] és az egy fűtési szezon alatt a kompresszor által felvett elektromos energia [kwh] hányadosa. Sokan hajlamosak összekeverni a COP (Coefficient of Performance Teljesítménytényező) és az SPF érték fogalmát. A két mennyiség közötti különbség már a származtatásukban is jól nyomon követhető. Míg a COP érték meghatározásánál teljesítményértékek [kw] arányáról beszélünk, addig az SPF érték esetében energiamennyiségeket [kwh] vonatkoztatnunk egymáshoz. Az EU szabvány a hőszivattyúk megfelelőségének vizsgálatakor a COP értéket határozza meg. A folyadék-víz hőszivattyúk minimálisan szükséges értéke COP=4. -Sajnos azonban a valós készülék összehasonlításra ez az érték nem ad lehetőséget. A hőszivattyúk kimenő fűtési teljesítményének stabilitása egy adott elpárologtatási és kondenzációs hőfokszinten nagyon eltérő. A kimenő fűtési teljesítmény ingadozást alapvetően az expanziós szelep lengése / C között/ generálja. A túlhevítés növekedése egyenes

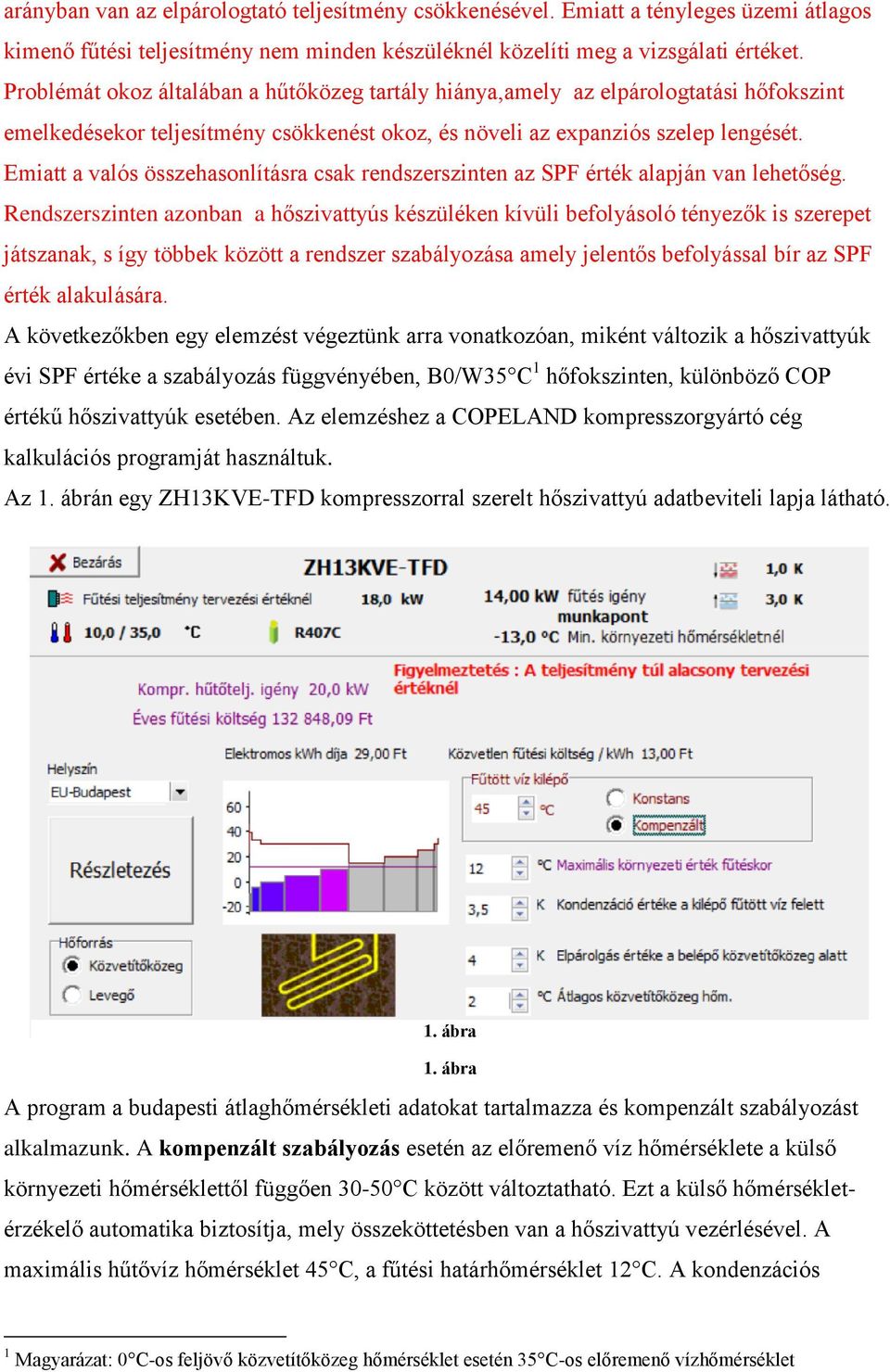

4 arányban van az elpárologtató teljesítmény csökkenésével. Emiatt a tényleges üzemi átlagos kimenő fűtési teljesítmény nem minden készüléknél közelíti meg a vizsgálati értéket. Problémát okoz általában a hűtőközeg tartály hiánya,amely az elpárologtatási hőfokszint emelkedésekor teljesítmény csökkenést okoz, és növeli az expanziós szelep lengését. Emiatt a valós összehasonlításra csak rendszerszinten az SPF érték alapján van lehetőség. Rendszerszinten azonban a hőszivattyús készüléken kívüli befolyásoló tényezők is szerepet játszanak, s így többek között a rendszer szabályozása amely jelentős befolyással bír az SPF érték alakulására. A következőkben egy elemzést végeztünk arra vonatkozóan, miként változik a hőszivattyúk évi SPF értéke a szabályozás függvényében, B0/W35 C 1 hőfokszinten, különböző COP értékű hőszivattyúk esetében. Az elemzéshez a COPELAND kompresszorgyártó cég kalkulációs programját használtuk. Az 1. ábrán egy ZH13KVE-TFD kompresszorral szerelt hőszivattyú adatbeviteli lapja látható. 1. ábra 1. ábra A program a budapesti átlaghőmérsékleti adatokat tartalmazza és kompenzált szabályozást alkalmazunk. A kompenzált szabályozás esetén az előremenő víz hőmérséklete a külső környezeti hőmérséklettől függően C között változtatható. Ezt a külső hőmérsékletérzékelő automatika biztosítja, mely összeköttetésben van a hőszivattyú vezérlésével. A maximális hűtővíz hőmérséklet 45 C, a fűtési határhőmérséklet 12 C. A kondenzációs 1 Magyarázat: 0 C-os feljövő közvetítőközeg hőmérséklet esetén 35 C-os előremenő vízhőmérséklet

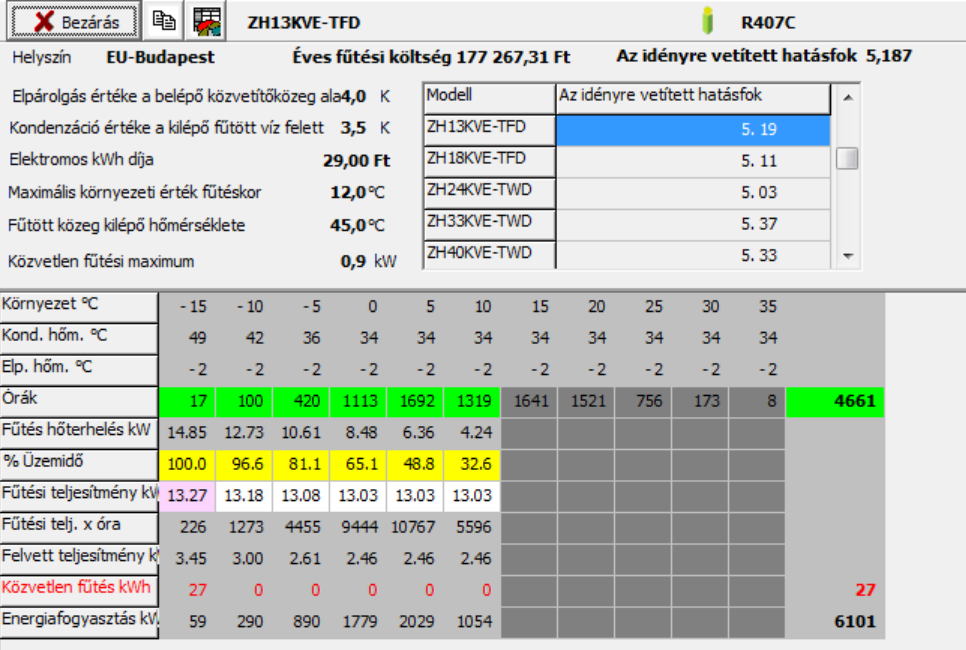

5 hőmérséklet értéke a kilépő fűtővíz hőmérséklete felett 3,5 C, az elpárolgási hőmérséklet értéke a belépő közvetítőközeg hőmérséklete alatt 4 C. Az átlagos szonda hőmérséklet 2 C. Ezen paraméterekkel rendelkező hőszivattyú COP értéke B0/W35 C hőfokszinten COP = 4,54. A 2. ábrán látható, hogy kompenzált (külső hőmérséklet függő) szabályozást alkalmazva az elérhető évi SPF érték SPF = 5, ábra Minden értéket változatlanul hagyva megváltoztattuk a szabályozás módját konstans szabályozásra. A konstans szabályozás lényege, hogy a hőszivattyúból kijövő, előremenő vízhőmérséklet állandó értékű. Ennek a megoldásnak a hátránya, hogy ha a külső hőmérséklet változik, ezt a szabályozás nem érzékeli, az előremenő vízhőmérsékletet nem képes változtatni. Konstans szabályozást alkalmazva a hőszivattyú évi SPF értéke csökken, mindössze SPF = 3,84. (lásd 3. ábra)

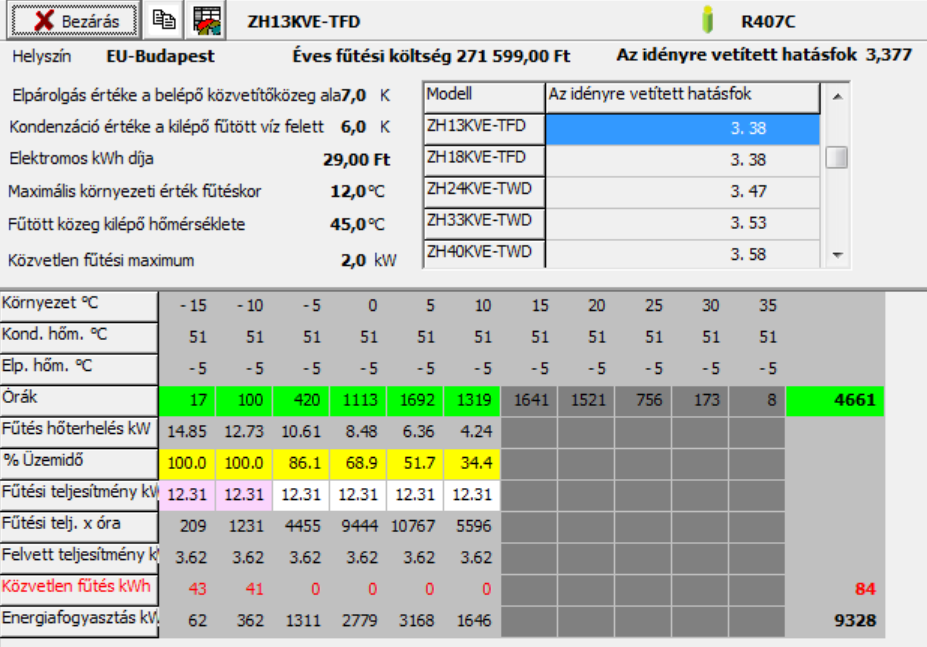

6 előzőekben végzett elemzést elvégeztük egy 3. olyan ábra hőszivattyúra is, melynek COP értéke B0/W35 C hőfokszinten COP = 4,0. A számítást ugyan azon kompresszorral végeztük, csupán az elpárologtató és a kondenzátor méreteit változtattuk meg. Ennek megfelelően a kondenzációs hőmérséklet értéke a kilépő víz hőmérséklete felett 6 C-ra, az elpárolgási hőmérséklet értéke a belépő közvetítőközeg hőmérséklete alatt 7 C-ra változott. (lásd 4. ábra) 4. ábra Az első esethez hasonlóan először kompenzált szabályozást alkalmaztunk, mely esetén SPF = 4,53 érték adódott. Ez látható az 5. ábrán. A szabályozás módját most is konstans szabályozásra állítva az SPF értéke SPF = 3,38-re csökkent. (lásd 6. ábra) 5. ábra 6. ábra
