1 Különböző komfortkategóriájú irodaépületek energetikai vizsgálata Készítette: Létesítménymérnök szak 2. Évfolyam (DE MK) A+ A B C D E F G H I Konzulens: Dr. Kalmár Ferenc Főiskolai tanár XXXII. OTDK Műszaki Tudományi Szekció Épületgépészet tagozat

2 Bevezetés, a téma jelentősége Meghatározott rendeltetésű belső terek kialakítása az épületekben Biztosítani kell a szükséges belső környezeti feltételeket A globális energiafelhasználás kb. 40%-át az épületek energiafogyasztása teszi ki Meglévő épületállomány nagy részének gyengék az energetikai jellemzői Az energiahatékonyság előnyei: klímavédelem, az energiaellátás biztonsága, közpénzek megfelelő hasznosulása, energiatudatosság

3 Energetikai Szabályozás és a Belső környezet kritériumaira vonatkozó szabványok 2010/31/EU irányelv EPBD recast Felülvizsgálat 2002/91/EK irányelv EPBD Közel nulla energiaigényű épületek (2020) 7/2006 (V.24) TNM rendelet 176/2008 Korm. rendelet 264/2008 Korm. rendelet 40/2012 BM rendelet 105/2012 Korm. rendelet

4 A belső környezet kritériumai Az energia megtakarítási intézkedések nem jelenthetnek komfortminőség csökkenést az épületekben. A belső környezet kritériumait szabványok írják elő Az EPBD irányelvhez kapcsolódóan összesen 31 CEN szabvány készült között kerültek bevezetésre Hazánkban az MSZ CR 1752, az MSZ EN ISO 7730 és az MSZ EN szabványok rögzítik a komfortkövetelményeket

5 A vizsgált helyiségek: Földszinti sarokhelyiség 2 ablakkal (1. eset) Földszinti sarokhelyiség 3 ablakkal (2. eset) Közbenső emelten lévő sarokhelyiség (3. eset) Energetikai vizsgálat A vizsgált épület bemutatása Az épület: Irodaépület, Budaörs, Ipari park, 38 cm kisméretű tégla falazat Földszint + 2 emelet, szintenként 12 iroda, tárgyaló helyiségek, szociális helyiségek Tekinthető típusépületnek Közbenső emeleten lévő, egy külső fallal rendelkező helyiség (4. eset) 2. emeleten (legfelső szint) lévő sarokhelyiség (5. eset) A homlokzat területe [m 2 ] Átlagos U [W/m 2 K] É (-10 o ) 115,74 1,56 K (-10 o ) 302,14 1,70 NY (-10 o ) 302,14 1,69 D (-10 o ) 115,74 1,72 Össz.: 835,76 1,67

6 Energetikai vizsgálat Energetikai felújítás Energetikai felújítás Utólagos hőszigetelés: Kereskedelmi forgalomban megtalálható EPS, XPS Nyílászáró csere: Kapcsolt gerébtokos nyílászárók Korszerű PVC tokos ablakok Fűtési rendszer átalakítása: 90/70 C hőmérséklet rendszerű fűtés 75/60 C Hőátbocsátási tényezők és a követelmény értékek a felújítás után 7/2006 TNM 2010/31/EU Hely v (cm) U (W/m 2 K) U köv (W/m 2 K) v (cm) U (W/m 2 K) U köv (W/m 2 K) Külső fal 10 0,409 0, ,197 0,20 Lapostető 18 0,238 0, ,145 0,15 Ablakok - 1,600 1,60-1,000 1,00 Padozat 8 0,447 0, ,238 0,25

7 A hőérzet elemzése A helyiségek belső komfortja az MSZ CR 1752 szerint t op h c t h a c h h r r t r MSZ CR 1752: Táblázat. Operatív hőmérséklet [ o C] Kategória Téli időszak A 22±1,0 B 22±2,0 C 22±3,0

8 t op [ o C] A hőérzet elemzése Az operatív hőmérsékletek alakulása Az operatív hőmérsékletek alakulása fűtési idényben (felújítás előtt) 21,2 21, ,9 20,8 20,7 20,6 20,5 20,4 20,3 t e [ o C] eset 2. eset 3. eset 4. eset 5. eset

9 t op [ o C] A hőérzet elemzése Az operatív hőmérsékletek alakulása Az operatív hőmérsékletek alakulása fűtési idényben (felújítás után 7/2006 TNM) 21,3 21,25 21,2 21,15 21,1 21, ,95 1. eset 2. eset 3. eset 4. eset 5. eset 20, t e [ o C]

10 t op [ o C] A hőérzet elemzése Az operatív hőmérsékletek alakulása Az operatív hőmérsékletek alakulása fűtési idényben (felújítás után 2010/31/EU) 21,45 21,4 21,35 21,3 1. eset 21,25 2. eset 21,2 3. eset 21,15 4. eset 21,1 21,05 5. eset 21 20,95 t e [ o C]

Energetikai elemzés a hőérzet alapján A fűtési energiaigény meghatározása E σ KH [Wh/a] σ: Az épület üzemelésének szakaszosságát figyelembevevő korrekciós tényező 7/2006

11 Energetikai elemzés a hőérzet alapján A fűtési energiaigény meghatározása E σ KH [Wh/a] σ: Az épület üzemelésének szakaszosságát figyelembevevő korrekciós tényező 7/2006 TNM rendelet: irodaépület 0,8 K: Hőveszteségtényező H: Fűtési hőfokhíd n H N t t [hk] t h j1 t i j Δt b i [ o e, j Fűtési határhőmérséklet: Δt b C] Qsd Qsid ANqb AU lψ 0,35nV 2

12 [kwh/a] 12000,00 Energetikai elemzés a hőérzet alapján A fűtési energiaigény alakulása A fűtési energiaigény az egyes helyiségekben 22 o C belső hőmérséklethez 10000,00 Átlagosan ~ 75% energiaigény csökkenés 8000, ,00 Felújítás előtt Felújítás után (7/2006 TNM) Felújítás után (2010/31/EU) 4000, ,00 0,00 2. emelet 1. emelet (2) 1. emelet (1) földszint 2 földszint 3

13 Operatív hőmérséklet [ C] XXXII. OTDK Az operatív hőmérséklet alakulása a fűtési idényben (2. emelet, sarokhelyiség) 21,6 21,4 Energetikai elemzés a hőérzet alapján Az A komfortkategóriához szükséges fűtési energia 21, ,8 20,6 20,4 20, Külső hőmérséklet [ C]

14 Operatív hőmérséklet [ C] XXXII. OTDK ,6 21,4 Energetikai elemzés a hőérzet alapján Az A komfortkategóriához szükséges fűtési energia Az operatív hőmérséklet alakulása a fűtési idényben (2. emelet, sarokhelyiség) 21, ,8 20,6 20,4 20,2 Δt op,2 Δt op,1 Δt op, Külső hőmérséklet [ C]

15 Operatív hőmérséklet [ C] XXXII. OTDK ,6 21,4 Energetikai elemzés a hőérzet alapján Az A komfortkategóriához szükséges fűtési energia Az operatív hőmérséklet alakulása a fűtési idényben (2. emelet, sarokhelyiség) Minimális energiaigény: Δt op,i = 0 21, ,8 20,6 20,4 20,2 Δt op,2 Δt op,1 Δt op, Külső hőmérséklet [ C]

16 Operatív hőmérséklet [ C] XXXII. OTDK Az operatív hőmérséklet alakulása a fűtési idényben (2. emelet, sarokhelyiség) 21,6 21,4 Energetikai elemzés a hőérzet alapján Az A komfortkategóriához szükséges fűtési energia Minimális energiaigény: Δt op,i = 0 21,2 21 Δt op,2 Δt op,3 20,8 20,6 20,4 20,2 20 Δt op,1 t a, j Külső hőmérséklet [ C] h c h h r c h r t r,j [ o C]

17 Operatív hőmérséklet [ C] XXXII. OTDK Energetikai elemzés a hőérzet alapján Az A komfortkategóriához szükséges fűtési energia Az operatív hőmérséklet alakulása a fűtési idényben (2. emelet, sarokhelyiség) 21,6 21,4 21, ,8 20,6 20,4 20,2 20 Δt op,3 Δt op,2 Δt op,1 Minimális energiaigény: Δt op,i = 0 t a, j Külső hőmérséklet [ C] h c h h r c h r t r,j [ o C] t H(t i,s i,s E(t ) i,s n j1 15 i15 N j t a, j i,s τ t ) σ K H(t t τ j j e, j i,s )

XXXII. OTDK 2015 A fűtési energiaigények százalékos különbségei a felújítás előtt 2015.03.25.

18 XXXII. OTDK 2015 A fűtési energiaigények százalékos különbségei a felújítás előtt Energetikai elemzés a hőérzet alapján A szükséges fűtési energiák különbségei A fűtési energiaigények százalékos különbségei a felújítás előtt

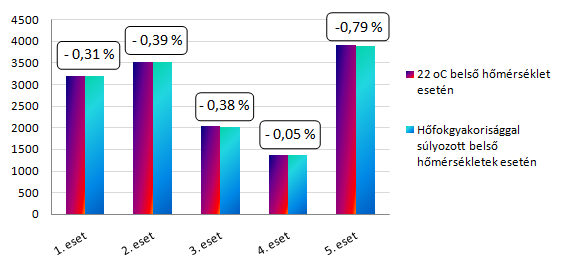

19 Energetikai elemzés a hőérzet alapján A szükséges fűtési energiák különbségei A fűtési energiaigények százalékos különbségei a felújítás után (7/2006 TNM)

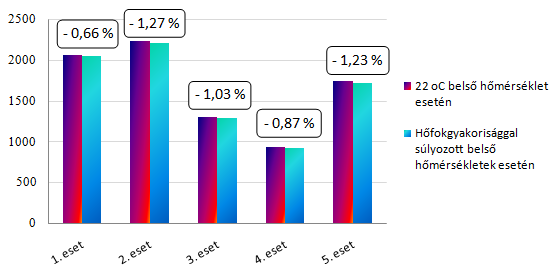

20 Energetikai elemzés a hőérzet alapján A szükséges fűtési energiák különbségei A fűtési energiaigények százalékos különbségei a felújítás után (2010/31/EU)

21 Összefoglalás A helyiségek épületen belüli elhelyezkedése jelentős befolyással vannak az energifogyasztásra A különböző követelményszintek szerinti energetikai felújítások átlagosan 75%-al csökkentették a fűtési energiaigényt Gyenge energetikai teljesítményű épület is teljesíthet egy közepes szintű komfortot, viszonylag kevés többletenergiával akár a legmagasabb elvárást is Energetikai felújítások után akár további energiaigény csökkentés is lehetséges a szabvány szerinti komfortkategóriák figyelembe vételével

22 Különböző komfortkategóriájú irodaépületek energetikai vizsgálata Köszönöm a figyelmet! A+ A B C Létesítménymérnök szak 2. Évfolyam (DE MK) D E F G H I XXXII. OTDK Műszaki Tudományi Szekció Épületgépészet tagozat
