1 Tanúsítás, azonosítás, felújítás Épületgépészet Dr. Magyar Zoltán PTE PMMK Épületgépészeti p Tanszék zmagyar@invitel.hu április 4.

2 Tartalom Bevezetés Belső környezet Épületgépészet - tanúsítás Épületgépészet - felújítás

3 Az épületenergetikai direktíva és a hozzá kapcsolódó hazai rendeletek Épületenergetikai direktíva 91/2002 EC 7/2006 TNM. rendelet - szabályozás, á számítás 176/2008 Korm. rendelet - tanúsítás 264/2008 Korm. rendelet felülvizsgálat 277/2008 Korm. rendelet nyilvántartás Épületenergetikai direktíva 31/2010/EU

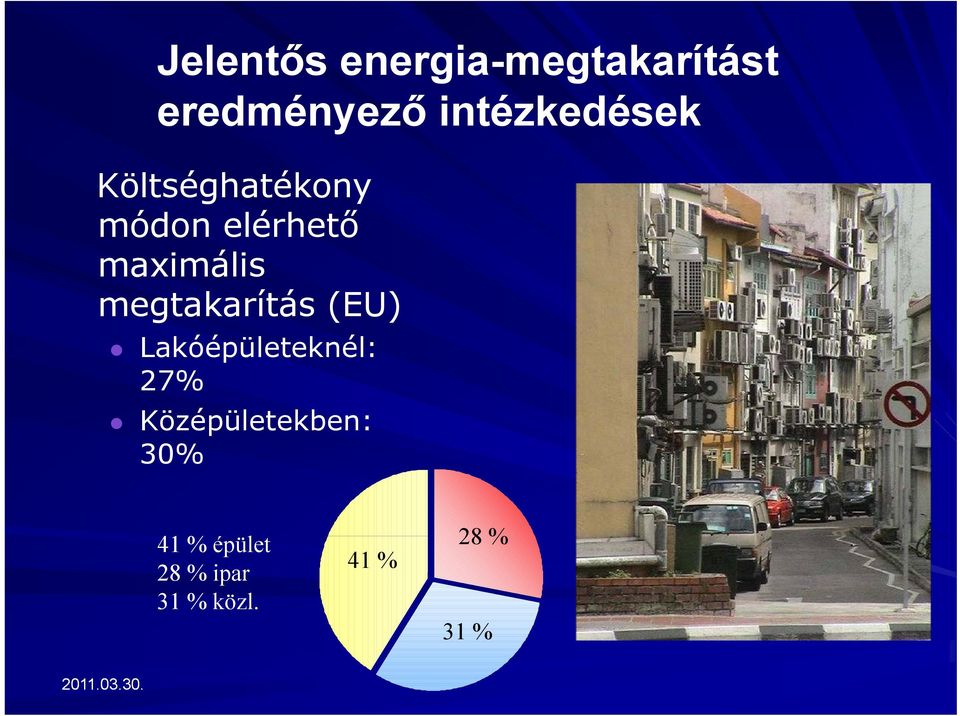

4 Jelentős energia-megtakarítást eredményező intézkedések Költséghatékony módon elérhető maximális megtakarítás (EU) Lakóépületeknél: 27% Középületekben: 30% 41 % épület 28 % ipar 31 % közl. 41 % 28 % 31 %

5 Klímatizálandó területek Európában Source: Energy Efficiency and Certification of Central Air Conditioners" (EECCAC)

6 2002/91 EC Direktíva Cél: az energia felhasználás és a szén-dioxid kibocsátás csökkentése Számítási módszer kidolgozása Minimum követelmények alkalmazása Az épületek energetikai tanúsítása Épületek kazánjainak és légkondicionáló rendszereinek rendszeres felülvizsgálata, továbbá a 15 évnél régebbi kazánnal kialakított fűtési rendszerek ellenőrzése

7 2002/91 EC direktíva A Direktíva csak a célkitűzéseket és az általános követelményeket eket fogalmazza a meg, a részletek kidolgozását a tagállamoknak maguknak kell elvégezniük.

8 MSZ CR 1752 Épületek szellőztetése Belső környezeti követelmények Belső környezeti kategóriák A magas fokú elvárás B közepes szintű elvárás C alacsony szintű elvárás EN 15251

9 A belső környezet tervezési kritériuma MSZ CR 1752 (2000) A B C Iroda belső ő hőmérséklete télen 22 ± 1,0 ºC 22 ± 2,0 ºC 22 ± 3,0 ºC Konferenciateremben a megengedett max 0,18 m/s 0,22 m/s 0,25 m/s légsebesség nyáron Áruházban a megengedett 40 db(a) 45 db(a) 50 db(a) hangnyomásszint EN 15251

10 CEN szabvány csomag kidolgozása

11 MSZ EN Indoor environmental input parameters for design and assessment of energy performance of buildings addressing indoor air quality, thermal environment, lighting and acoustics (51 oldal )

12 A belső ő környezet tényezői (EN15251) Hőkörnyezet Levegőminőség egő őség Akusztika Világítás

13 Hőkörnyezet A hőkörnyezet a környezetnek azt a tulajdonságát jelenti, amely befolyásolja az emberi test és a környezet közötti hőcserét.. Követelmények: általános hőkomfort PMV-PPD (EN ISO 7730) operatív hőmérséklet helyi hőkomfort (felületi hőmérséklet, függőleges levegő-hőmérséklet különbség, sugárzási hőmérséklet aszimmetria, huzat)

14 Operatív hőmérséklet A levegő hőmérséklet és közepes sugárzási hőmérséklet együttes hatását fejezi ki. Kis levegősebességek mellett (<0,2 m/s), vagy ahol a közepes sugárzási hőmérséklet és a levegő-hőmérséklet különbsége kicsi (< 4 C), az operatív hőmérséklet a levegő- és a közepes sugárzási hőmérséklet egyszerű számtani átlagaként közelíthető.

15 Operatív hőmérséklet Az optimális operatív hőmérséklet ékl (PMV = 0 esetén) a ruházat és a tevékenységi szint függvényében, az optimális hőmérséklet ékl körüli tartománnyalt

16 Operatív hőmérséklet A várhatóan elégedetlenek százalékos aránya az operatív hőmérséklet függvényében ülő személyekre (1,2 met), akik tipikus ik ruházatot t viselnek (1,0 clo).

17 Sugárzási hőmérséklet aszimmetria A várhatóan elégedetlen ülő személyek számának és a sugárzási aszimmetriának a kapcsolata

18 Épületek kategóriákba sorolásasa I. magas szintű elvárások (pl. kórházak) II. III. IV. normál szintű elvárások (pl. új és felújítandó épületeknél) Mérsékelt szintű elvárások (pl. meglévő épületeknél) él) Az előző három kategórián kívül eső épületek (pl. idény jellegű ű használat)

19 Ajánlott hőmérsékletek

20 Ajánlott hőmérsékletek

21 Megengedett hőm. ingadozás

22 Nem lakóépületek szellőző levegő igénye

23 Lakóépületek szellőző levegő igénye

24 Páratartalom ajánlott értékei

25 Akusztikai követelmények

26 Jobb bbbelső ő környezet kevesebb energiával!

27 2002/91 EC direktíva - számítás

28 A szabályozás szintjei Épület és gépészet től Térelhatárolás 1985 k fal, k tető,k ablak, k átlag Térelhatároló elemek 1979 k fal, k tető, k ablak Épület 1991 TNM Fajlagos fogyasztás Passzív szolár Hőtárolás Hasznosítási fok U Fajlagos hőveszteségtényező Összesített energetikai mutató

29 Összesített energetikai mutató - fajlagos hőveszteség tényező Összesített energetikai mutató Rendeltetésfüggő szabvány fogyasztási adatok hozzáadása a követelmény a tervezési input adatok mellett racionális gépészettel teljesíthető Fajlagos hőveszteségtényező maximális értéke, rendeltetéstől független Felület/Térfogat arány

30 2002/91 EC direktíva - tanúsítás

31 2002/91 EC direktíva - tanúsítás Az épület energetikai jellemzőit tanúsítani kell új épületre meglévő épület eladásánál vagy bérbeadásánál 1000 m2-nél nagyobb alapterületű hatósági rendeltetésű, állami tulajdonú közhasznú épületnél A tanúsítvány az épület egészére állítható ki, de a tulajdonos döntése szerint kiállítható egy önálló rendeltetésű egységre is. Tanúsítás alapja felelős műszaki vezető nyilatkozata energiafogyasztási számlák és tervrajzok számítási eljárás egyszerűsített eljárás ha felülvizsgálat (kazán, légkondicionáló rend.) korábban készült

32 2002/91 EC direktíva - tanúsítás A tanúsítást végző szakértők lehetnek az építésügyi-műszaki szakértői jogosultsággal rendelkező szakemberek a 104/2006. Korm. rend., valamint a felelős műszaki vezetők a 244/2006. Korm. rendelet szerint, ha teljesítette a szükséges vizsgakövetelményeket. Nyilvántartó szervezet: ( 277/2008 Korm. rend. - VÁTI ) Szankció: Kötelező alkalmazás: jan. 1-től Díjazás: 5500 Ft/h, önálló egység: max 2 óra

33 176/2008 Korm. rendelet - tanúsítás

34 Tanúsítási példák

35 2002/91 EC direktíva - felülvizsgálat

36 Kazánok rendszeres felülvizsgálata A kazánok [ ] rendszeres, független szakértő általi felülvizsgálata biztosítja a gépkönyvben rögzített paraméterek beállítását így biztosítva a kazán környezetvédelmi, biztonságtechnikai és energetikai szempontból optimális üzemét.

37 2002/91 EC direktíva felülvizsgálat A rendelet hatálya kiterjed: 20 kw- nál nagyobb effektív névleges teljesítményű hőtermelő berendezésekre 12 kw-nál nagyobb effektív névleges teljesítményű légkondicionáló rendszerekre 15 évesnél régebbi és 20 kw effektív névleges teljesítménynél nagyobb hőtermelő berendezéssel üzemelő fűtési rendszerekre Lehetőségek: kötelező felülvizsgálat az előzővel egyenértékű admininsztrációs tevékenység

38 Rendszeres felülvizsgálat Kazánok felülvizsgálata: kw feletti gázkazánok 4 évente kw nem gázkazánok 4 évente kw feletti nem gázkazánok 2 évente 15 évesnél régebbi és 20 kw effektív teljesítménynél nagyobb hőtermelő berendezéssel üzemelő fűtési rendszerek egyszeri energetikai felülvizsgálata

39 Rendszeres felülvizsgálat Légkondicionáló rendszerek felülvizsgálata: kw közötti légkondicionáló berendezések 4 évente kw feletti légkondicionáló berendezések 2 évente - A tulajdonos rövidebb időszakonként ké is kérheti a felülvizsgálatot

40 2002/91 EC direktíva - felülvizsgálat A tanúsítást végző szakértők lehetnek az építésügyi-műszaki szakértői jogosultsággal l rendelkező ő szakemberek k a 104/2006. Korm. rend., valamint az építési műszaki ellenőri és a felelős műszaki vezetők a 244/2006. Korm. rendelet szerint. légkondicionáló rendszerek: energetikai mérnök, gépészmérnök hőtermelő berendezések: energetikai mérnök, gépészmérnök, villamosmérnök Jogosultsági vizsgakövetelmények teljesítése esetén: felsőfokú végzettség esetén 1 év szakmai gyakorlat technikusi végzettség esetén 5 év szakmai gyakorlat Kötelező alkalmazás: jan. 1-től Díjazás: 5500 Ft/h, kazán: max 3h; fűtés: 2-3 h, légtech: max 3 h

41 EPBD recast Európai Parlament és Tanács november 17-én elfogadta, június 18-án jelent meg az Európai Unió Hivatalos Lapjában

42 2010/31/EU Direktíva Az energiahatékonyságra vonatkozó minimumkövetelményeket költségoptimalizált szinten kell meghatározni december 31 után épülő új középületeknek, valamint minden 2020 december 31 után épülő új épületnek közel nulla energiaigényű épületnek kell lennie. Az épületek különböző rendszereire amelyek nem részei az Ecodesign direktívának követelményrendszereket kell kialakítani

43 2010/31/EU Direktíva Az épületek fűtési rendszerét (>20kW) 2-4 évenként felül kell vizsgálni kazánok, hőtermelők, szivattyúk, szabályozás Felülvizsgálatok központi tárolása Független ellenőrzési rendszer bevezetése Szankciókat kell alkalmazni Pénzügyi ösztönzők bevezetése Hatályba lépés: július 19-ig nemzeti szabályozás, alkalmazás január 9-től

44 Összefoglalás Épületenergetikai direktíva célkitűzés Belső környezet Hazai rendeletek 7/2006 TNM számítás, szabályozás 168/2008 Korm. tanúsítás 264/2008 Korm. - felülvizsgálat

45 2002/91 EC direktíva - tanúsítás Jogosultsági vizsga kérdései: Energetikai követelmények és a tanúsításra vonatkozó szabályozás Belső környezet Épületek, épülethatároló szerkezetek, épületgépészeti rendszerek energiaigényének számítása Épületgépészeti rendszerek azonosítása, energiatudatos korszerűsítése, üzemeltetési tanácsok Energetikai tanúsítási módszertan Épülethatároló szerkezetek azonosítása, korszerűsítése Légcsereszám, fajlagos hőveszteségtényező Energetikai osztályba sorolás szabályai Tanúsítás dokumentálása Számítási feladat

46 2002/91 EC direktíva - tanúsítás 1. Energetikai követelmények és a tanúsításra vonatkozó szabályozás : Három szintű épületenergetikai tik i szabályozás á (U, fajlagos hőveszteségtényező, összesített energetikai jellemző) Mire nem terjed ki az összesített energetikai jellemző? ( 50m2-nél kisebb, évi 4 hónapnál rövidebb ideig használt, max 2 évre tervezett, hitéleti, védett, mezőgazdasági, műhely) Ki végezheti a tanúsítást? Ki tanúsíthatja a honvédelmi, katonai és a nemzetbiztonsági épületeket? MMK, MÉK épületenergetikai szakértője végezhet-e tanúsítást más EU országban? A számításon alapuló módszer hogyan veszi figyelembe az épületben tartózkodók szokásait?

47 2002/91 EC direktíva - tanúsítás 2. Belső környezet kritériumai: Mi a kapcsolat az EPBD és a belső környezet kritériuma között? Mi az operatív hőmérséklet? (levegő és a környezet közepes sugárzási hőmérsékletének a hőátadási tényezőkkel súlyozott értéke) Adja meg egy B kategóriás irodaépület belső környezeti paramétereit 30 % pontossággal! ( t=22± 2 C; 24,5 ± 1,5 C; 0,2 m/s; 40 db(a); 1,4 l/s,m2padló) Mi a szennyezőanyag forrásának definíciója és mértékegysége? (olf; ülő átl. személy; kellemes termikus egyensúly mellett; átl. tisztálkodás (0,7 fürdés/nap); nyugalmi fizikai állapot) Mi az érzékelhető levegőminőség definíciója és mértékegysége? (1 decipol a levegő minősége 1 olf szennyezőanyag forráserősség és 10 l/s szellőző levegő térfogatáram mellett)

48 2002/91 EC direktíva - tanúsítás 3. Épületek, épülethatároló szerkezetek, épületgépészeti rendszerek energiaigényének i é számítása: á Mit jelent a primer energia fogalma? Mi a rétegtervi hőátbocsátási tényező (4 követelményérték)? (külső fal 0,45; lapostető 0,25; PVC nyílászáró 1,6; padlásfödém 0,3; belső fal 1,5; padló 0,5) Mi az összesített tt energetikai i jellemző ő mértékegysége? éték é Milyen tényezőket veszünk figyelembe a számításánál? (kwh/m2,év fűtés, légtechnikai termikus fogyasztása, hasznosított nyereségáramok, ventilátor, szivattyú, HMV, világítás, szolár, berendezések, metabolikus hő) Hogyan történik az épület nyári túlmelegedésének számítása? (elfogadható, ha dt < 3 C (nehéz épületszerkezet esetén) dt < 2 C (könnyű épületszerkezet); dt egyensúlyi hőmérsékletkülönbség (napsugárzás+belső hőterhelés)/(transzmisszió+filtráció)

49 2002/91 EC direktíva - tanúsítás 4. Épületgépészeti rendszerek azonosítása, korszerűsítése, üzemeltetési tanácsok: Mi az eljárás á a gépészeti é rendszerek számításánál, á ál ha egy társasházban lakásonként önálló gépészeti rendszerek vannak? Mi az eljárás a gépészeti rendszerek számításánál,. Ha a fűtési rendszer több különböző energiaforrásról üzemel? Hogyan végzi el a fűtési rendszer azonosítását? Mit jelent a fűtési rendszer beszabályozása? Milyen HMV előállítási módokat ismer? Hogyan végzi ezek azonosítását? Melyek a hűtési rendszer fő elemei?

50 2002/91 EC direktíva - tanúsítás 5. Épületek tanúsítása: Ismertesse a 107/2008. Korm. rendelet alkalmazási körét! Ismertesse, hogy a 107/2008. Korm. rendelet milyen tanúsítási lehetőséget definiál! Ismertesse a tanúsítást végző szakértők jogosultsági követelményrendszerét! Mi a különbség a tanúsítás és az auditálás között? Hogyan lehet figyelembe venni a tanúsítási folyamatnál, ha korábban elkészült a kazánok felülvizsgálata? Hogyan lehet figyelembe venni a tanúsítási folyamatnál, ha korábban elkészült a légtechnikai rendszer felülvizsgálata?

51 2002/91 EC direktíva - tanúsítás 6. Épülethatároló szerkezetek azonosítása: Milyen módszerekkel határozhatjuk meg a meglévő épületek homlokzati falainak hőtechnikai minőségét? (építési idő, tervek, szemrevételezés, feltárások, műszeres mérés, hőfénykép) Milyen módszerekkel határozhatjuk meg a meglévő épületek lapostetőinek hőtechnikai minőségét? (építési idő, tervek, szemrevételezés, feltárások, hőfénykép) 7. Légcsere-szám, fajlagos hőveszteség-tényező: Mi a légcsere-szám? Mi a fajlagos hőveszteség-tényező?

52 2002/91 EC direktíva - tanúsítás 8. Energetikai minősítés szerinti osztályok: Mi alapján történik az épület energetikai osztályba sorolása? Lehet-e e egy épületen belül különböző osztályba sorolható lakás? indokolja! 9. Tanúsítás dokumentálása: Milyen dokumentumok szükségesek új épületek egyszerűsített, számításon alapuló tanúsításához? Milyen dokumentumok szükségesek új épületek normál, számításon alapuló tanúsításához! Ismertese az épületek energetikai tanúsítása során készítendő dokumentumok felépítését!
