Égéshő: Az a hőmennyiség, amely normál állapotú száraz gáz, levegő jelenlétében CO 2

Átírás

1 Perpetuum mobile?!? Égéshő: Az a hőmennyiség, amely normál állapotú száraz gáz, levegő jelenlétében CO 2,- SO 2,-és H 2 O-vá történő tökéletes elégetésekor felszabadul, a víz cseppfolyós halmazállapotban van. (felső fűtőérték) Fűtőérték = Mint az égéshő, de a víz gőz halmazállapotban van jelen, ezért a vízgőz párolgáshőjével kisebb az égéshőnél (alsó fűtőérték)

2 A gáz égése hő Nitrogén 8 m 3 + CO 2 1 m 3 gáz levegő vízgőz 1 m 3 10 m 3 2 m 3

3 A víz párolgáshője 418 kj/kg hőközlés szükséges, hogy a 0 C-os vizet 100 C-ra hevítsük kj/kg hőközlés szükséges, hogy a víz folyadékfázisból gőzfázisba jusson.

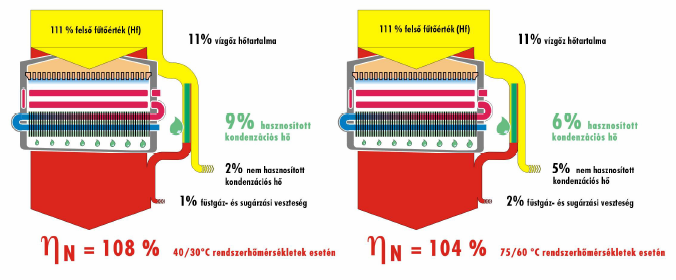

4 A kondenzációs technikát jellemző ismérvek A latens hőt kiegészítő energiaforrásként kezelhetjük A kondenzációs kazánok mérhető értékű többlet energiát hasznosítanak A kondenzációs technológia biztosítja a maximális energia hasznosulást A hidegebb felületek fokozzák a kondenzáció hatékonyságát Az alacsony hőmérsékletű fűtési rendszerek (padlófűtés stb.) növelik a kondenzációs kazánok energia hasznosítási fokát A kondenzációs kazán beépítése komplex feladat, ha a fűtési rendszer nem illeszkedik hozzá, akkor a kondenzációs kazán úgy működik, mint egy hagyományos kazán

5 A technikai megoldás alapelve égéstermék hideg oldal kondenzáció maradó égéstermék

6 Öntött Al-hőcserélős kondenzációs kazán égéstermék ventilátor HMV hőcserélő gázszelep szivattyú

7 Acéllemez hőcserélős kondenzációs kazán égéstermék elvezető acéllemezes hőcserélő tágulási tartály ventilátor gázszelep szivattyú

8 Égéstermék elvezetés Az alacsony füstgázhőmérséklet miatt gravitációs elvezetés nem megvalósítható füstgázelvezető ventilátor alkalmazása Tipikus a készülékkel együtt engedélyeztett levegő/füstgáz elvezető rendszerek alkalmazása Füstgázcső többnyire saválló műanyagból készül

9 Környezetterhelés : a kondenzvíz kémhatása *gázkészülék kondenzáció

10 Készülék elhelyezés kritériumai, rendszerösszefüggések A hagyományos kazánokhoz képest nincs különleges követelmény Egyedül a kondenzvíz elvezetését kell kialakítani. Az újabb kazánoknál a biztonsági szelepek csapadékát hasonló módon elvezetik. A szennyvízcsatorna hálózatba való bekötés ma még nem korlátozott a lakossági szférában. A kondenzátum nem veszélyes anyag. A távozó égéstermék kondenzátuma visszafolyhat a kazánba, de annak károsodását meg kell előzni. Rendszertechnikai hatások és összefüggések miatt fokozottabban kell figyelni a tervezésre. Hasznos kondenzáció akkor következik be, ha az égéstermék harmatpontja magasabb, mint a visszatérő fűtővíz hőfoka. Ebből következik, hogy nem az előremenő fűtővíz hőmérsékletére, hanem a visszatérőére, illetve a T-re kell figyelni!

11 A kondenzáció mértéke a vízhőmérséklet és a külső hőmérséklet függvényében fűtővíz hőmérséklete égéstermék harmatpontja teljes kondenzáció részleges kondenzáció előremenő visszatérő nincs kondenzáció külső hőmérséklet

12 Hollandia kondenzációs kazánpiaca piacnyitás támogatás 160 euro támogatás 90 euro Conventional Condensing

13 Németország kondenzációs kazánpiaca Fogyasztói elvárások magas hatásfok,alacsony környezetszennyezés, karbantartási szolgáltatás Conventional Condensing

14 Magyarország kondenzációs kazánpiaca Magyarország ma még nem a kondenzációs kazánok piaca. Számos nyugat-európai gyártó van jelen a hazai piacon, és várja a korai jelenlét honorálását Az állami támogatás rendszere nem olyan széleskörű; pályázati pénzek, Széchenyi program, NEP, vissza nem térítendő állami támogatás. Megfelelő ismeretek hiánya miatt indokolatlan félelem. Várható, hogy a kondenzációs kazánok piacán is élénkülni fog a verseny
