1 Háztartási kiserőművek Háztartási kiserőművek FINANSZÍROZÁS BEFEKTETÉS ENERGIATERMELÉS

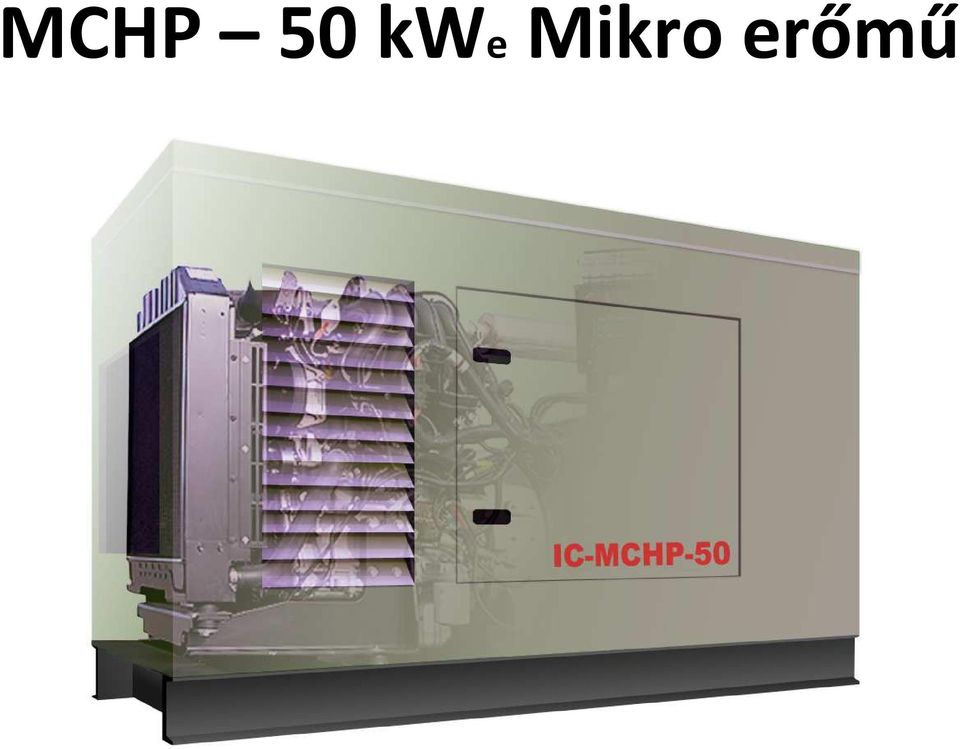

2 MCHP 50 kwe Mikro erőmű

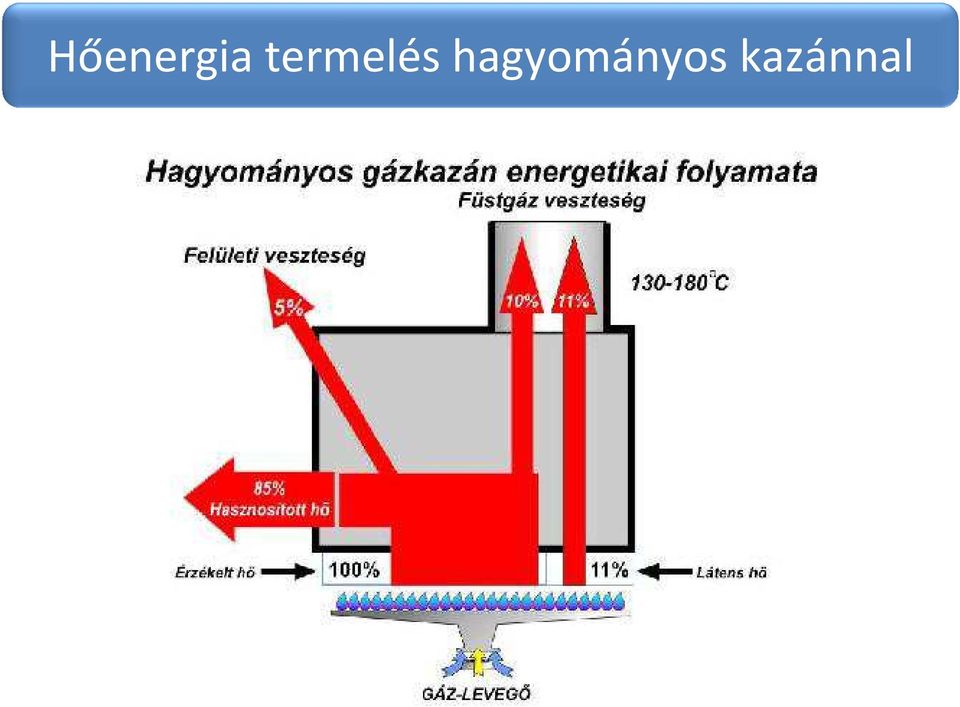

3 Hőenergia termelés hagyományos kazánnal

4 Hatékonyabb hőenergia termelés kondenzációs kazánnal

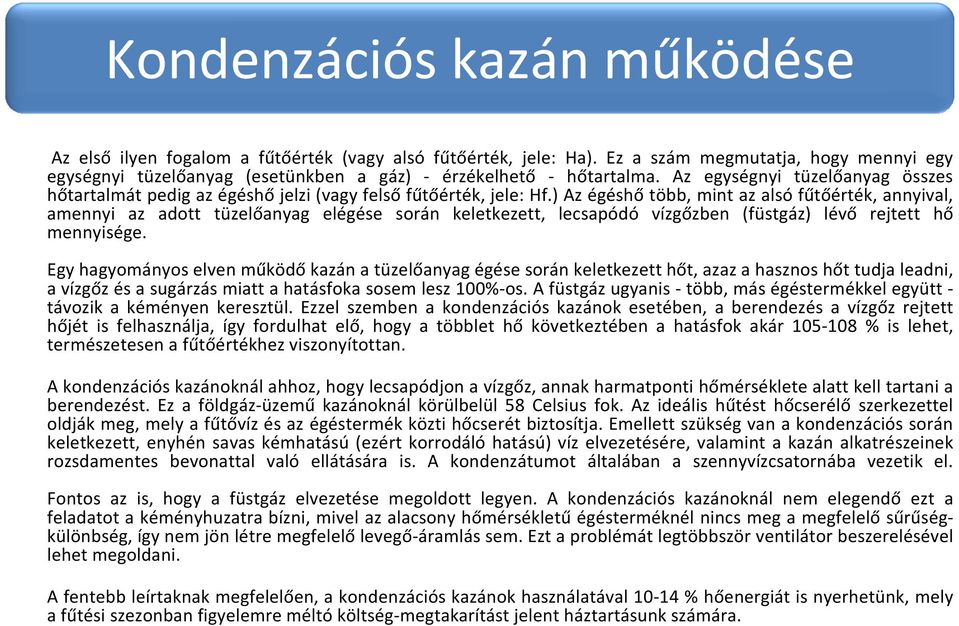

5 Kondenzációs kazán működése Az első ilyen fogalom a fűtőérték (vagy alsó fűtőérték, jele: Ha). Ez a szám megmutatja, hogy mennyi egy egységnyi tüzelőanyag (esetünkben a gáz) - érzékelhető - hőtartalma. Az egységnyi tüzelőanyag összes hőtartalmát pedig az égéshő jelzi (vagy felső fűtőérték, jele: Hf.) Az égéshő több, mint az alsó fűtőérték, annyival, amennyi az adott tüzelőanyag elégése során keletkezett, lecsapódó vízgőzben (füstgáz) lévő rejtett hő mennyisége. Egy hagyományos elven működő kazán a tüzelőanyag égése során keletkezett hőt, azaz a hasznos hőt tudja leadni, a vízgőz és a sugárzás miatt a hatásfoka sosem lesz 100%-os. A füstgáz ugyanis - több, más égéstermékkel együtt - távozik a kéményen keresztül. Ezzel szemben a kondenzációs kazánok esetében, a berendezés a vízgőz rejtett hőjét is felhasználja, így fordulhat elő, hogy a többlet hő következtében a hatásfok akár % is lehet, természetesen a fűtőértékhez viszonyítottan. A kondenzációs kazánoknál ahhoz, hogy lecsapódjon a vízgőz, annak harmatponti hőmérséklete alatt kell tartani a berendezést. Ez a földgáz-üzemű kazánoknál körülbelül 58 Celsius fok. Az ideális hűtést hőcserélő szerkezettel oldják meg, mely a fűtővíz és az égéstermék közti hőcserét biztosítja. Emellett szükség van a kondenzációs során keletkezett, enyhén savas kémhatású (ezért korrodáló hatású) víz elvezetésére, valamint a kazán alkatrészeinek rozsdamentes bevonattal való ellátására is. A kondenzátumot általában a szennyvízcsatornába vezetik el. Fontos az is, hogy a füstgáz elvezetése megoldott legyen. A kondenzációs kazánoknál nem elegendő ezt a feladatot a kéményhuzatra bízni, mivel az alacsony hőmérsékletű égésterméknél nincs meg a megfelelő sűrűségkülönbség, így nem jön létre megfelelő levegő-áramlás sem. Ezt a problémát legtöbbször ventilátor beszerelésével lehet megoldani. A fentebb leírtaknak megfelelően, a kondenzációs kazánok használatával % hőenergiát is nyerhetünk, mely a fűtési szezonban figyelemre méltó költség-megtakarítást jelent háztartásunk számára.

Az egységnyi tüzelőanyag összes hőtartalmát pedig az égéshő jelzi (vagy felső fűtőérték, jele: Hf.

6 Háztartási kiserőművek - HMKE január 1-jétől lépett érvénybe a évi LXXXVI. törvény Villamos Energia Törvény (VET) módosítása, mely bevezette a Háztartási méretű kiserőmű fogalmát, s egyszerűsítette azok létesítési, engedélyezési eljárását. Háztartási méretű kiserőmű: VET alapján: olyan, a kisfeszültségű hálózatra csatlakozó kiserőmű, melynek csatlakozási teljesítménye nem haladja meg az 50 kva-t. Háztartási méretű kiserőművet (Továbbiakban: HMKE) nem csak lakossági Ügyfél létesíthet, hanem önkormányzat és vállalkozás is, a fenti teljesítményhatár figyelembe vételével. A termelt villamos energia visszavétele: A 273/2007. (X. 19.) Korm. rendelet (Vhr.) 4. alapján: A háztartási méretű kiserőmű üzemeltetője által termelt villamos energiát az üzemeltető kérésére az adott csatlakozási ponton értékesítő villamosenergia-kereskedő vagy egyetemes szolgáltató köteles átvenni.

24. alapján: olyan, a kisfeszültségű hálózatra csatlakozó kiserőmű, melynek csatlakozási teljesítménye nem haladja meg az 50 kva-t.

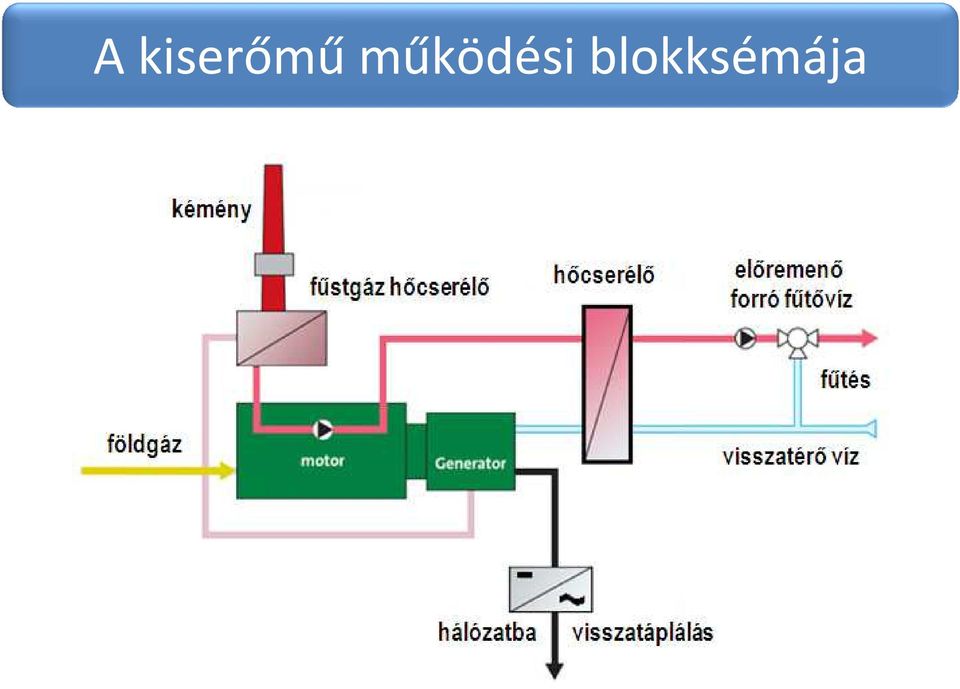

7 A kiserőmű működési blokksémája

8 Hő és villamos energia egyidejű termelés kapcsolási sémája

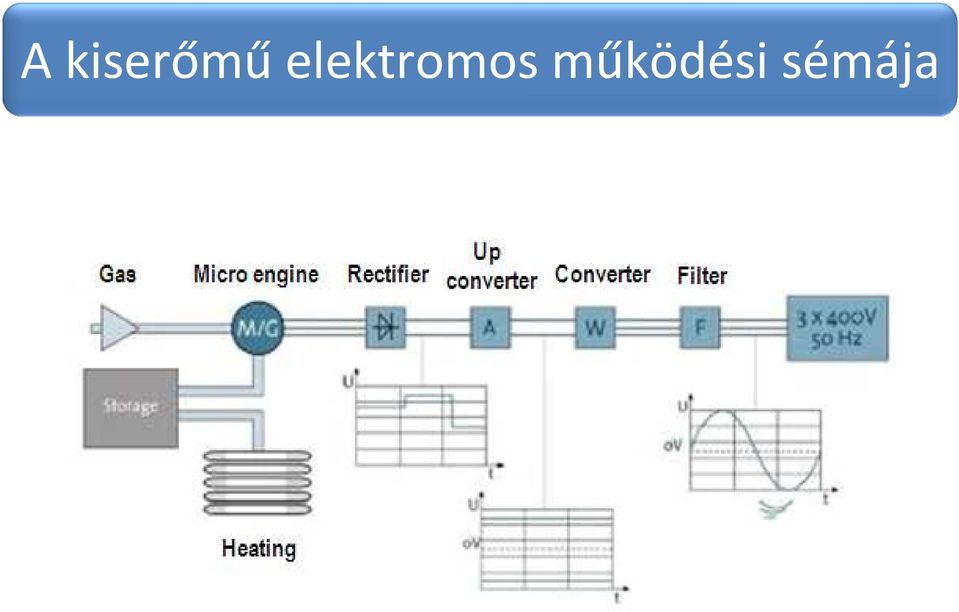

9 A kiserőmű elektromos működési sémája

10 Kapcsolt energiatermelés hatékonysága (kapcsolt energia termelés hagyományos energia termelés )

11 A gázos mikro erőművek működése A mikro erőmű hasonló elven működik, mint bármelyik négyütemű gépjármű motor csak az üzemanyaga földgáz. A gázt a motor igényeinek megfelelő nyomáson és az égéshez szükséges mennyiségű levegővel keverten juttatjuk a hengerekhez. A motor az indítási folyamatot követően állandó fordulatszámon jár, szemben az autók motorjával. A mikro erőműnél a teljesítmény növelése nem jár fordulatszám változással, a többlet teljesítmény a hengerekhez juttatott gáz-levegő keverék növekvő mennyiségéből származik. A szükséges teljesítményt a kezelő adja meg, a gázkeverék-mennyiség beállítását a vezérlő automatika végzi. A motor tengelyével összekapcsolt generátor termeli a villamos energiát, amely megfelelő transzformátor közbeiktatásával kerül a külső villamos hálózatra. A generátor és a hálózat szinkronozását, a generátor és a motor védelmét, ellenőrzését, szabályozását speciális irányítástechnikai berendezések látják el. A motor miközben a villamos energia előállításához szükséges teljesítményt biztosítja, fel is melegszik (mint az autók motorja). Ezen kívül a motor üzemeléséhez szükséges különböző rendszereknél is keletkezik "hulladék hő". Ilyen "hőforrás" még a felmelegedett kenőolaj, a gázkeverék előállításakor keletkező hő és legfőképpen a kipufogógáz. Ezeket a villamos energia előállítása szempontjából haszontalan hőenergiákat hőcserélőkön keresztül használjuk fel a fűtést ellátó víz felmelegítésére. Azzal, hogy ezeket a felesleges hőmennyiségeket is felhasználjuk, érhető el, hogy a mikro erőművek eredő hatásfoka meghaladja a 90%-ot, míg a kondenzációs villamos energiatermelés hatásfoka a legmodernebb gáz-gőzturbinás körfolyamatban sem haladja meg az 50-55%-ot. Ez a különbség ad lehetőséget arra, hogy a mikro erőművekkel előállított hőt jóval olcsóbban lehet biztosítani.

A motor az indítási folyamatot követően állandó fordulatszámon jár, szemben az autók motorjával.

12 Technológia ismertetése A mikro erőmű kedvező hatásfokkal termeli a villamos energiát, ugyanakkor hasonló mértékben hasznosítható a keletkezett hő is. A fűtési rendszerekből visszatérő víz részárama a mikro erőműhöz kerül, ahol annak hőmérsékletét az irányítástechnikai rendszer - az előremenő oldalról való visszakeveréssel - közel 80 C -ra állítja be. A fűtési víz hőmérsékletét növeli az olajhűtőben, a keverékhűtőben és a motorköri vízhűtőben átadott hőmennyiség. A vízhőmérséklet további emelése a távozó füstgáz 120 C alá való hűtésével érhető el. A közel 99 C -ra felmelegített víz keveredik azután a fűtési rendszer vízáramával. A négyütemű mikro erőműben elégetett gáz/levegő keverék hajtja a főtengelyt és azzal együtt a generátort. Munkavégzés után a füstgáz a katalizátoron, az elsődleges hangtompítón, a füstgáz/víz hőcserélőn és további két hangtompítón, valamint a kéményen keresztül távozik a szabadba. A távozó füstgáz NOx tartalma nem haladja meg az 500 mg/nm3 értéket (ISO szerint).

be. A fűtési víz hőmérsékletét növeli az olajhűtőben, a keverékhűtőben és a motorköri vízhűtőben átadott hőmennyiség.

13 Megtakarítás energia hatékonyságból VÁSÁRLÁS TERMELT ENERGIA ÉRTÉKESÍTÉS Villamos 30% Gáz CHP (mikro erőmű) Hő energia 60% Veszteség 10%

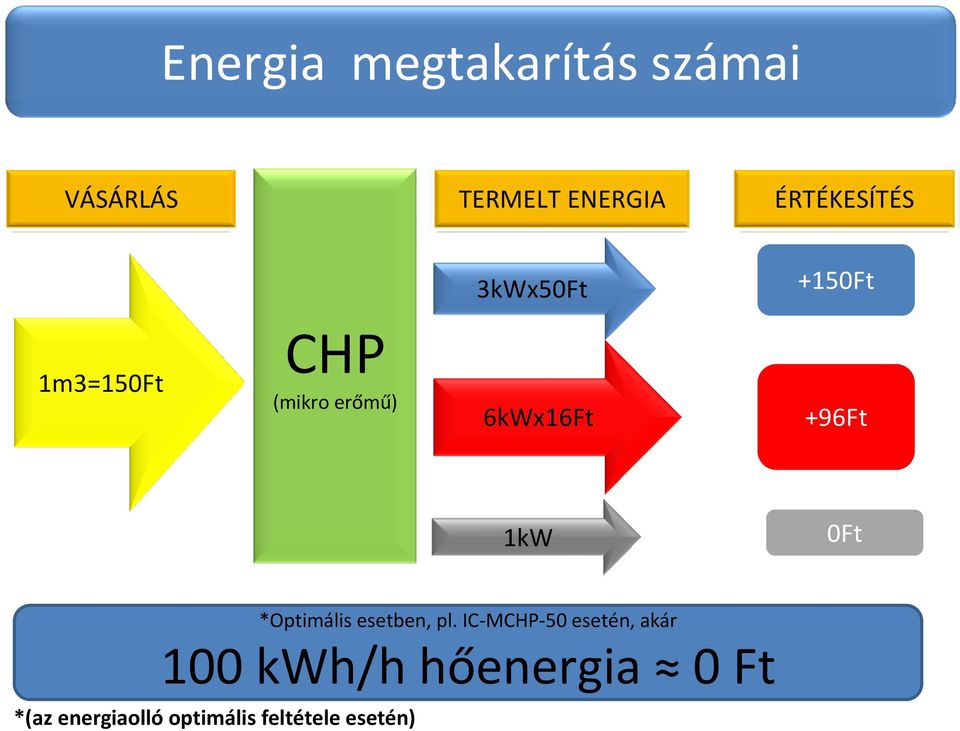

14 Energia megtakarítás számai VÁSÁRLÁS TERMELT ENERGIA ÉRTÉKESÍTÉS 3kWx50Ft +150Ft 1m3=150Ft CHP (mikro erőmű) 6kWx16Ft +96Ft 1kW 0Ft *Optimális esetben, pl. IC-MCHP-50 esetén, akár 100 kwh/h hőenergia 0 Ft *(az energiaolló optimális feltétele esetén)

6kWx16Ft +96Ft 1kW 0Ft *Optimális esetben, pl.
