1 Napelemes háztartási méretű kiserőművek és Napelemes kiserőművek

2 Tematika: Háztartási méretű kiserőművek (HMKE), kiserőművek A napelemes erőmű létesítésének főbb elemei Létesítés, üzembehelyezés

3 Erőmű méretek Az áramszolgáltatók (elosztói engedélyes) Elosztói szabályzata rögzíti, melyek az egyes erőművek ismérvei, továbbá milyen feltételek vonatkoznak létesítésükre, üzemeltetésükre: Háztartási méretű kiserőmű (HMKE) Olyan, a kisfeszültségű (0,4 kv-os) hálózatra csatlakozó kiserőmű, melynek csatlakozási teljesítménye nem haladja meg az 50 kva-t. Háztartási méretű kiserőművet (Továbbiakban: HMKE) nem csak lakossági Ügyfél létesíthet, hanem önkormányzat és vállalkozás is, a fenti teljesítményhatár figyelembe vételével. A 273/2007. (X. 19.) Korm. rendelet (Vhr.) 4. alapján: A háztartási méretű kiserőmű üzemeltetője által termelt villamos energiát az üzemeltető kérésére az adott csatlakozási ponton értékesítő villamosenergia-kereskedő vagy egyetemes szolgáltató köteles átvenni. A kiserőmű csak a minden napszaki csatlakozási pontra kapcsolódhat rá, a meglévő rendelkezésre álló teljesítmény nagyságáig. Vezérelt áramkörre kiserőmű nem csatlakozhat.

4 Kiserőmű 50 MW-nál kisebb, de 50kVA-nál nagyobb teljesítményű erőmű. A kiserőműves igényt egyedi igényként kezelik, így a közcélú hálózatra csatlakozáshoz szükséges feltételeket írásos igénybejelentés alapján egyedileg kell megvizsgálni. HMKE: -2,7kWp napelem -2,5kVA inverter -KIF csatlakozás Kiserőmű: -495kWp napelem -447kVA inverter -KÖF csatlakozás

5 Napelemes erőművek működése A fotovoltaikus erőmű olyan villamos energiát termelő egység, amely az erőmű elemi termelő egységei, a napcellák által egyenfeszültségen termelt villamos energiát összegyűjti, átalakítja normál hálózati váltakozófeszültséggé és a betáplálási ponton azt a fogyasztók rendelkezésére bocsátja.

6 HMKE - Előzetes kalkulációk, igénybejelentés, csatlakozási dok. készítés - Tartószerkezet építés - Napelemek szerelése és kábelezése - Inverter szerelése és rákötése a meglévő hálózatra - Készre jelentés, üzembehelyezés

7 Kiserőmű

besorolása - elosztói engedélyes hálózatának

8 Létesítési hely kiválasztásának szempontjai: - napos órák száma - kiválasztott terület területi besorolása - elosztói engedélyes hálózatának közelsége - domborzati viszonyok, tájolás - talajminőség

9 Előkészítés: - Kiserőmű igénybejelentés - Műszaki gazdasági tájékoztató kiserőmű hálózati csatlakozásról - Előzetes műszaki tartalom meghatározása - Termelt villamos energia értékesítési módjának meghatározása Tervezés: - Hálózati csatlakozási terv - Engedélyezési terv (KISERŐMŰ + TRANSZFORMÁTOR ÁLLOMÁS + TERMELŐI VEZETÉK) - Kiviteli terv

10 Tervdokumentáció részei: - Villamos tervfejezet műszaki leírással - Helyszínrajz (M=1:500) - Egyvonalas kapcsolási rajz (a termelő egységektől a csatlakozási pontig) - Környezetvédelmi tervfejezet - Tűzvédelmi tervfejezet - Talajmechanikai (geotechnikai) tervfejezet - Statikai szakvélemény - Közműegyeztetési jegyzőkönyvek - Közműkezelői hozzájárulások - Vezetékjogi változási vázrajz és területkimutatás záradékolással - Előzetes jegyzői állásfoglalás - Előzetes katasztrófavédelmi szakhatósági állásfoglalás - Tulajdoni viszonyok bemutatása - Idegen érintettségű ingatlanok tulajdonosainak megkeresése - Speciális esetekben külön tervdokumentációk (termőföld, régészeti lelőhely, 3ha feletti érintettség stb. érintettség esetén)

11 Villamos terv Védelem Transzformátor állomás

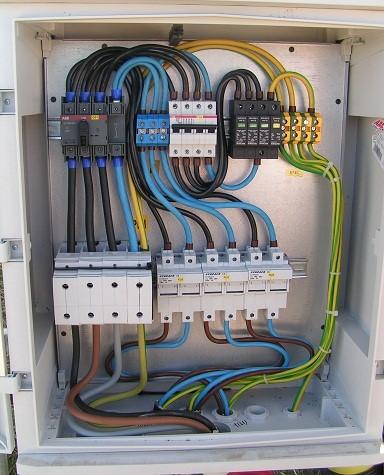

12 Terepi gyűjtőszekrénye AC gyűjtés esetén

13 Kábeltartó szerkezetek Panelek tartószerkezetén osztott rácsos kábeltálca fedéllel Földben védőcső

14 Az elkészült kiserőmű

15 AC telj.: 447kW DC telj.: 495kWp

16 Köszönöm figyelmüket! 7627 Pécs, Engel János u. 4/1. Tel/Fax: 72/ Budapest, Baross u. 12. Tel/Fax: 1/
