1 Háztartási méretű kiserőmű (HMKE) előadó: Harsányi Zoltán E.ON Műszaki stratégiai osztály

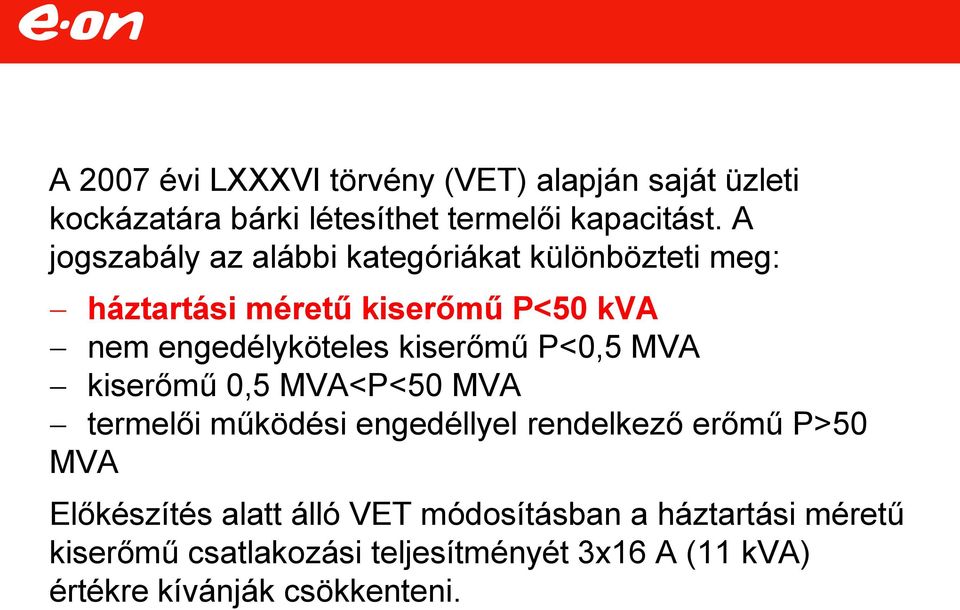

2 A 2007 évi LXXXVI törvény (VET) alapján saját üzleti kockázatára bárki létesíthet termelői kapacitást. A jogszabály az alábbi kategóriákat különbözteti meg: háztartási méretű kiserőmű P<50 kva nem engedélyköteles kiserőmű P<0,5 MVA kiserőmű 0,5 MVA<P<50 MVA termelői működési engedéllyel rendelkező erőmű P>50 MVA Előkészítés alatt álló VET módosításban a háztartási méretű kiserőmű csatlakozási teljesítményét 3x16 A (11 kva) értékre kívánják csökkenteni.

kiserőmű P<0,5 MVA kiserőmű 0,5 MVA<P<50 MVA termelői működési engedéllyel rendelkező erőmű P>50 MVA Előkészítés

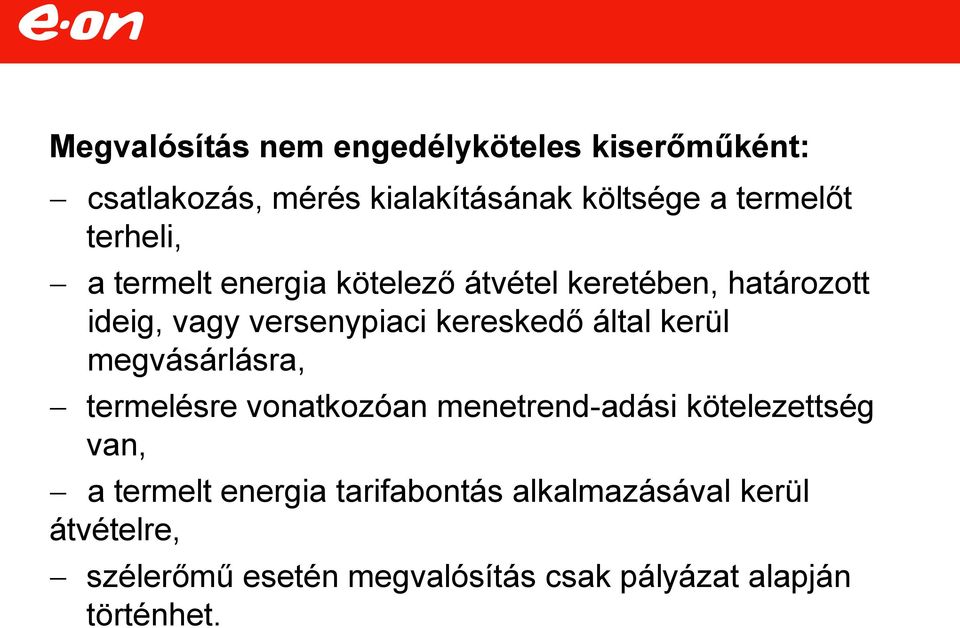

3 Megvalósítás nem engedélyköteles kiserőműként: csatlakozás, mérés kialakításának költsége a termelőt terheli, a termelt energia kötelező átvétel keretében, határozott ideig, vagy versenypiaci kereskedő által kerül megvásárlásra, termelésre vonatkozóan menetrend-adási kötelezettség van, a termelt energia tarifabontás alkalmazásával kerül átvételre, szélerőmű esetén megvalósítás csak pályázat alapján történhet.

által kerül megvásárlásra, termelésre vonatkozóan menetrend-adási kötelezettség van, a termelt energia

4 Megvalósítás háztartási méretű kiserőműként: csatlakoztatási költség nincs, elszámolási időszakon belül szaldóelszámolást kell alkalmaznia az energiakereskedőnek/egyetemes szolgáltatónak (hálózati puffer), elszámolási időszakon belül termelési többlet esetén az energiakereskedő/egyetemes szolgáltató a többletet köteles átvenni, a fogyasztóként fizetendő teljes villamos energiadíj 85%-án, menetrendadási kötelezettség nincs, átvételre időkorlát nincs.

időszakon belül termelési többlet esetén az energiakereskedő/egyetemes szolgáltató a többletet köteles átvenni, a

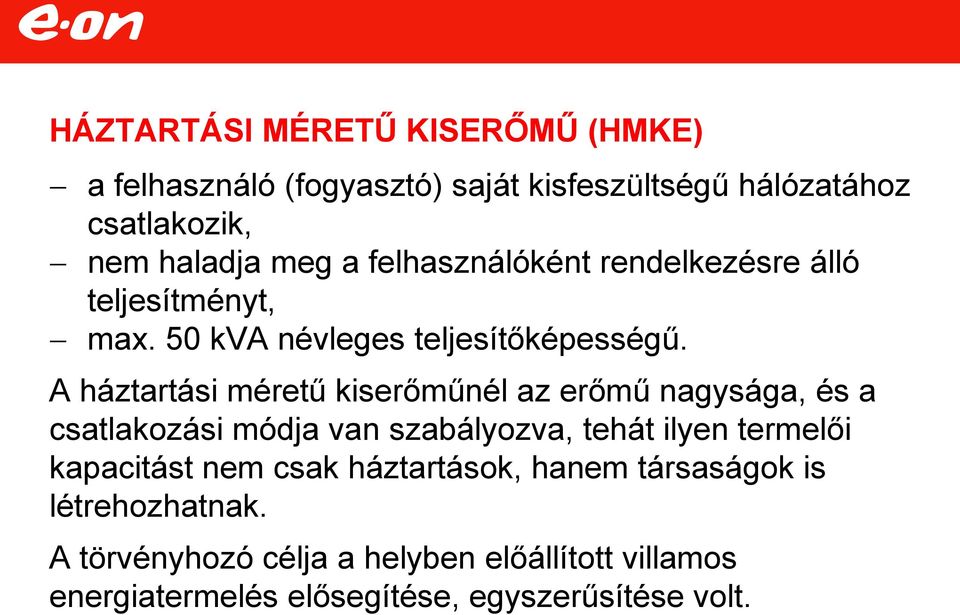

5 HÁZTARTÁSI MÉRETŰ KISERŐMŰ (HMKE) a felhasználó (fogyasztó) saját kisfeszültségű hálózatához csatlakozik, nem haladja meg a felhasználóként rendelkezésre álló teljesítményt, max. 50 kva névleges teljesítőképességű. A háztartási méretű kiserőműnél az erőmű nagysága, és a csatlakozási módja van szabályozva, tehát ilyen termelői kapacitást nem csak háztartások, hanem társaságok is létrehozhatnak. A törvényhozó célja a helyben előállított villamos energiatermelés elősegítése, egyszerűsítése volt.

A háztartási méretű kiserőműnél az erőmű nagysága, és a csatlakozási módja van szabályozva, tehát ilyen termelői kapacitást

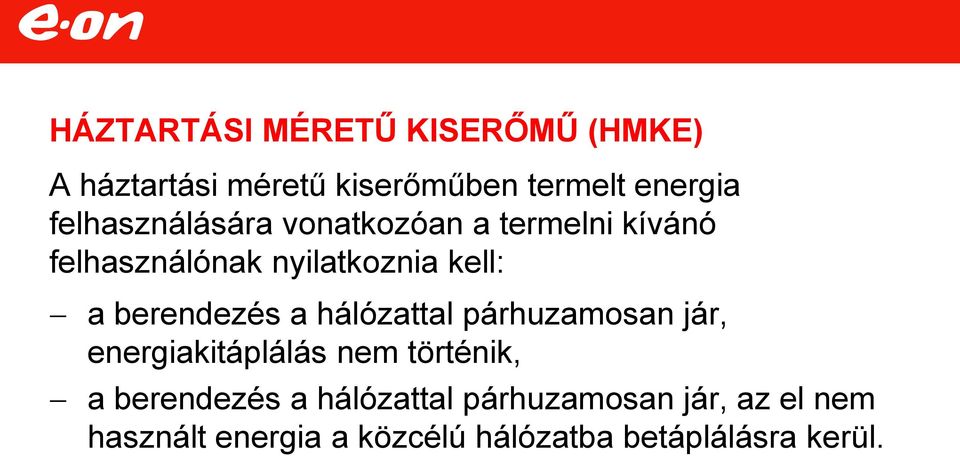

6 HÁZTARTÁSI MÉRETŰ KISERŐMŰ (HMKE) A háztartási méretű kiserőműben termelt energia felhasználására vonatkozóan a termelni kívánó felhasználónak nyilatkoznia kell: a berendezés a hálózattal párhuzamosan jár, energiakitáplálás nem történik, a berendezés a hálózattal párhuzamosan jár, az el nem használt energia a közcélú hálózatba betáplálásra kerül.

berendezés a hálózattal párhuzamosan jár, energiakitáplálás nem történik, a berendezés

7 HMKE LÉTESÍTÉS TÁMOGATÁSA, KÖLTSÉGE Megújuló energiaforrás hasznosítására pályázni lehet. Lakossági pályázat esetén a támogatás a beruházási költség 30%-a. Közösségi pályázatnál (KEOP) nagyobb támogatás 30-70% és támogatási összeg pályázható. Beruházási költségek különböző típusú termelő berendezések esetén: Napelemes termelő berendezés: eft/kw Szélturbinás termelő berendezés: Vízerőműves termelő berendezés: eft/kw 700 eft/kw

Közösségi pályázatnál (KEOP) nagyobb támogatás 30-70% és támogatási összeg pályázható.

8 HMKE MEGTÉRÜLÉSE Napelemes termelőkapacitás esetén Energiatermelés: 1 kw beépített napelemes kapacitás kwh/év Megtérülés: Megtérülési idő támogatás nélkül Megtérülési idő 30% támogatással év év Élettartam ~20 év

1200-1400 kwh/év Megtérülés: Megtérülési idő támogatás

9 HMKE HÁLÓZATRA CSATLAKOZTATÁSÁNAK FOLYAMATA A felhasználó, vagy megbízottja benyújtja a Rendszerhasználói igénybejelentést, és háztartási méretű kiserőmű betétlapot. Az elosztó hálózati engedélyes nyilatkozik arról, hogy a csatlakozási ponton a termelt teljesítményt egy-vagy többfázisú csatlakozással fogadnia tudja-e, illetve bekéri a csatlakozási dokumentációt. Csatlakozási dokumentáció benyújtása. A csatlakozási dokumentum elfogadása után indulhat a termelőegység kivitelezése. Módosításra kerül a HCS, HH szerződés. Készre jelentés után lecserélésre kerül a mérőberendezés, megtörténik az üzembe helyezés,

Az elosztó hálózati engedélyes nyilatkozik arról, hogy a csatlakozási ponton a termelt teljesítményt egy-vagy többfázisú csatlakozással fogadnia

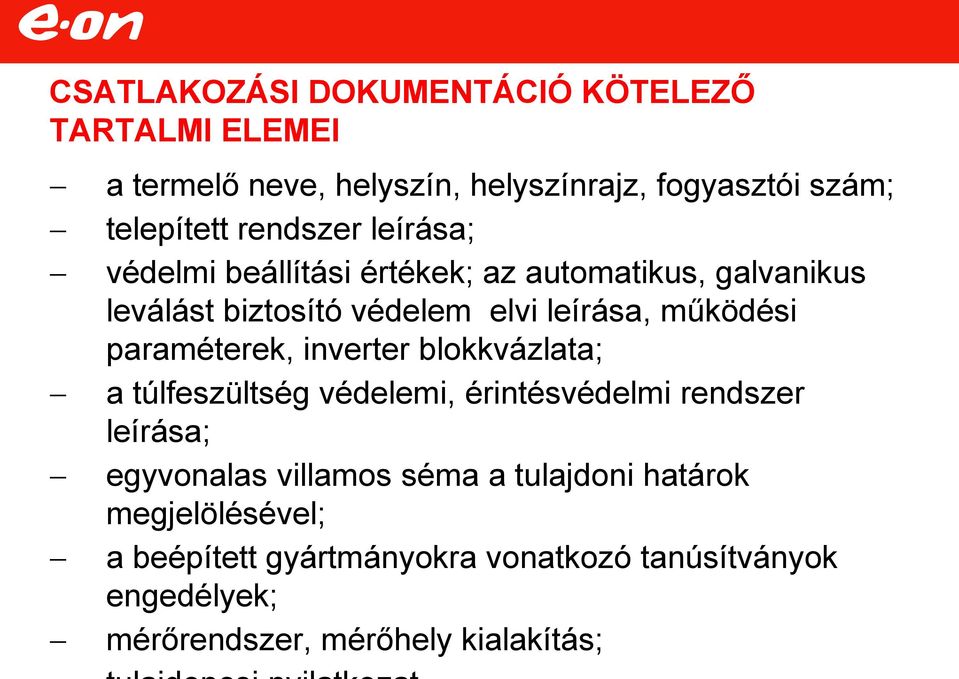

10 CSATLAKOZÁSI DOKUMENTÁCIÓ KÖTELEZŐ TARTALMI ELEMEI a termelő neve, helyszín, helyszínrajz, fogyasztói szám; telepített rendszer leírása; védelmi beállítási értékek; az automatikus, galvanikus leválást biztosító védelem elvi leírása, működési paraméterek, inverter blokkvázlata; a túlfeszültség védelemi, érintésvédelmi rendszer leírása; egyvonalas villamos séma a tulajdoni határok megjelölésével; a beépített gyártmányokra vonatkozó tanúsítványok engedélyek; mérőrendszer, mérőhely kialakítás;

paraméterek, inverter blokkvázlata; a túlfeszültség védelemi, érintésvédelmi rendszer leírása; egyvonalas villamos séma a

11 INVERTERREL SZEMBEN TÁMASZTOTT KÖVETELMÉNYEK AC oldalon galvanikus leválasztással rendelkezzen, Betáplált energia harmonikus tartalma legyen kisebb mint 5% Villogás értéke elégítse ki a P lt <0,2 előírást Zárlati rátáplálás nem haladja meg a névleges áram 110%-át Az alábbi védelmeket tartalmazza: túlterhelés- és rövidzárlati védelem földzárlati/testzárlati védelem feszültségnövekedési-, feszültségcsökkenési védelem frekvencianövekedési-, frekvenciacsökkenési védelem elosztóhálózati-szigetüzem elleni védelem

áram 110%-át Az alábbi védelmeket tartalmazza: túlterhelés- és rövidzárlati védelem földzárlati/testzárlati védelem

12 INVERTERREL SZEMBEN TÁMASZTOTT KÖVETELMÉNYEK Az invertereknek magyarországi honosítással kell rendelkezniük, ami a következő szabványoknak való megfelelőséget jelent: IEC 61727: 2004 (áramminőség) IEC 62116:2008 (nem kívánt sziget üzem elkerülése) EN , EN , 10kW alatti EMC követelmények EN , EN , 10kW feletti EMC követelmények Jelenleg az SMA cég Sunny Boy, SIEL cég Soleil egyfázisú invertercsaládja elfogadott.

sziget üzem elkerülése) EN 61000-6-1, EN 61000-6-3, 10kW alatti EMC követelmények EN 61000-6-2, EN 61000-6-4,

13 HMKE LÉTESÍTÉSI, BIZTONSÁGI KÖVETELMÉNYEI MSZ HD Napelemes (PV) energiaellátó rendszerek. Az inverter karbantartásához DC és AC oldalon leválasztó eszközt kell beépíteni, Az invertert AC oldalon önműködő lekapcsolásra szolgáló védelmi eszközön keresztül kell csatlakoztatni, DC oldal érintésvédelme II. érintésvédelmi osztály, vagy azzal egyenértékű szigetelés, AC oldal érintésvédelme illeszkedjen a fogyasztó/elosztói engedélyes érintésvédelmi rendszeréhez, PV panelen és összekötődobozon feszültség jelenlétére vonatkozó figyelmeztető feliratot kell elhelyezni.

védelmi eszközön keresztül kell csatlakoztatni, DC oldal érintésvédelme II.

14 A termelőegységek 92%-a napelemes rendszer inverteres visszatáplálással. A megkeresések 90% valóban háztartási méretű Pn<5 kw egyfázisú csatlakozású termelőegység. E.ON területén jelenleg 145 db üzemel, 626 kva beépített teljesítménnyel

15 Köszönöm a figyelmet!
