UPS Műszaki Adatlap S-5300X kva

Átírás

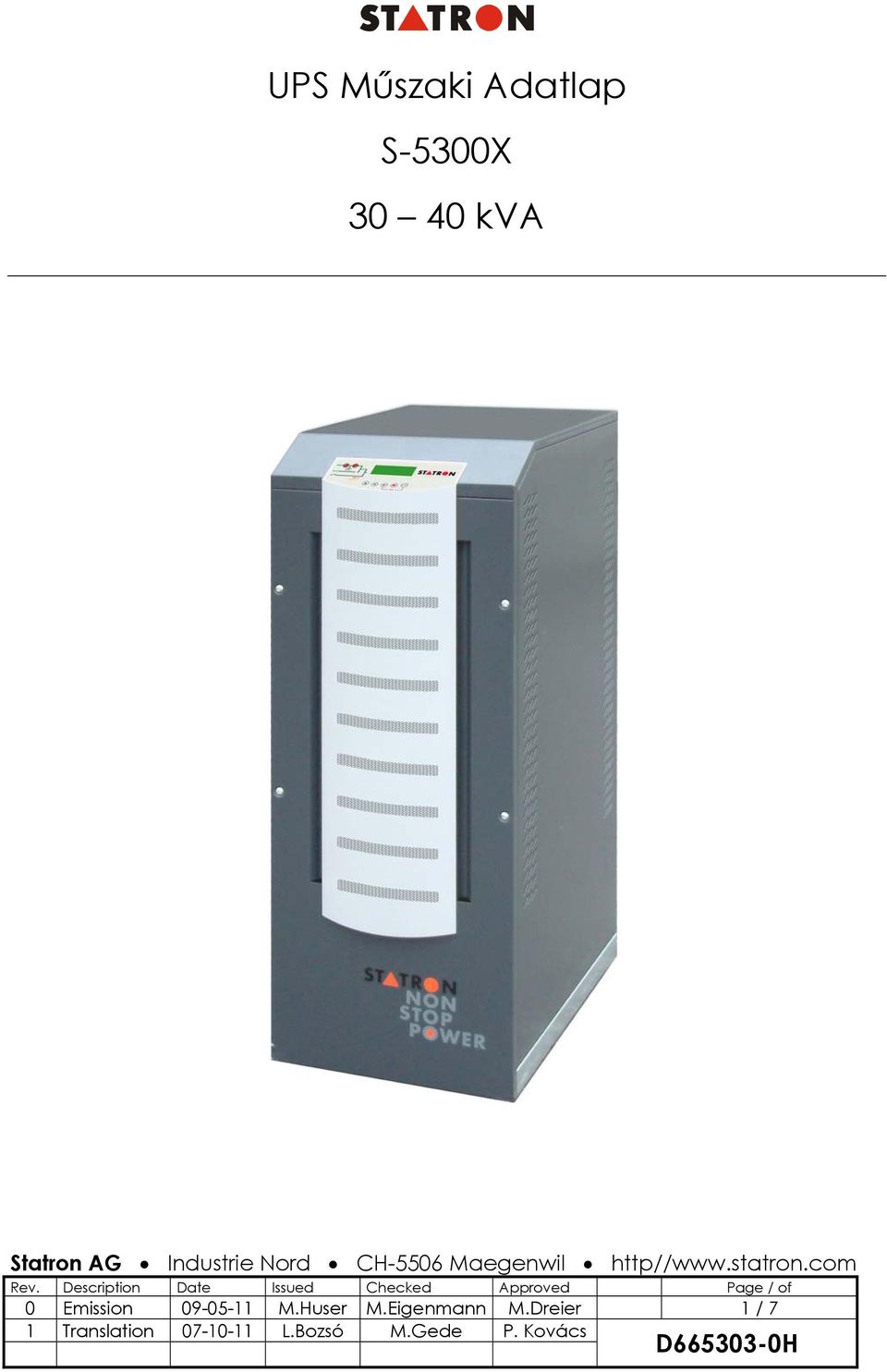

1 UPS Műszaki Adatlap S-5300X kva Statron AG Industrie Nord CH-5506 Maegenwil http// Rev. Description Date Issued Checked Approved Page / of 0 Emission M.Huser M.Eigenmann M.Dreier 1 / 7 1 Translation L.Bozsó M.Gede P. Kovács D H

2 1 ÁLTALÁNOS JELLEMZŐK UPS besorolás ON LINE Dupla konverziós Névleges kimeneti teljesítmény (Cosϕ=0,8) kva Névleges kimeneti teljesítmény (Cosϕ=1) kw terhelés > 88 Hatásfok (AC AC) 50 terhelés > 90 (ON LINE - Dupla 75 terhelés > 91 konverziós) 100 terhelés > 92 Hatásfok (AC AC) - (ECO üzemmód) > 98 Hő kibocsátás névleges terheléssel és feszültségen kw kcal/h UPS környezeti hőmérséklete C 0 40 Akkumulátor környezeti hőmérséklete C UPS tárolási hőmérséklete C Akkumulátor tárolási hőmérséklete C Relatív páratartalom (nem lecsapódó) < 95 Elhelyezési magasság m <1000 tengerszint felett Teljesítmény csökkenés 1000 m elhelyezési magasság felett IEC szerint 1 teljesítménycsökkenés minden 100 m-en 1000 m felett maximum 2000 m-ig ventilátor Szellőzés Szükséges hűtőlevegő mennyiség m 3 /h Zajszint (IEC EN szerint) db < 52 Beépíthető akkumulátor típusa savas ólom cellaszám 2 x x 180 Védettség IP 20 Elektromágneses kompatibilitás EMI IEC EN szerint (CE minősítés) Biztonság IEC EN Próba és teljesítőképesség IEC EN Festés RAL 7016 Szerelhetőség előlap és fedél Elhelyezés Minimum 10 cm-re a faltól Méretek Sz x H x M mm 450 x 670 x 1200 Tömeg kg 140 Statikus terhelés kg/m Bemeneti/kimeneti kábelcsatlakozás Alul az elülső részen Mozgatás Kerekekkel Szállítási mechanikai igénybevétel IEC EN szerint Tervezési szabvány IEC EN ISO 9001: ISO Potenciálmentes jelzőkontaktusok Kérés esetén Soros kommunikációs interfész Alapkiépítés: RS232 és USB Opció: RS485 (ModBus protokoll) Párhuzamos üzemmód (opcionális) Max. 5+1 (paralel redundáns) Max. 6 (párhuzamos) 2. oldal D H

3 2 BLOKK DIAGRAM 1. Közös egyenirányító és elkerülőút bemenet 2. Egyenirányító és akkumulátortöltő 3. Külső akkumulátor 4. Inverter 5. Vésztáplálás (kézi elkerülőút) 6. Inverter (SSI) és elkerülőút (SSB) statikus kapcsoló 3. oldal D H

4 3 UPS BEMENET: EGYENIRÁNYÍTÓ ÉS AKKUMULÁTORTÖLTŐ Bemenet Három fázis és nulla Névleges bemeneti feszültség Vac /+15 Bemeneti frekvenciatartomány ±5 Bemeneti teljesítménytényező > 0,99 Bementi áram teljes 25 terhelés 14 < harmonikus torzítása (THD) 50 terhelés 7 < névleges feszültségen és 75 terhelés 5 < THDV <0,5 100 terhelés 4 < DC kimeneti feszültség pontossága +/- 1 DC kimeneti feszültség hullámossága rms 1 Akkumulátor visszatöltési karakterisztika IU (DIN 41773) Maximális töltőáram névleges terhelésnél A 10 8 Egyenirányító-híd típusa IGBT PFC Bemeneti zárlatvédelem olvadó biztosító Bemeneti indítási áramerősség A < maximális névleges áramerősség Szivárgási áram ma < 22 Névleges hálózati áramfelvétel (névleges terhelésnél és töltött akkumulátorral) A Maximális hálózati áramfelvétel (névleges terhelésnél, maximális töltőáram és A minimális bementi feszültség esetén) Felfutási késleltetés (walk-in) sec Választható 5 30-ig Indítási késleltetés (hold-off) sec Választható ig 4 AKKUMULÁTOR Külső akkumulátor Típus Gondozásmentes savas ólom Cellaszám (beállítható) 2x180 vagy 2x186 Csepptöltési feszültség 25 C-on (beállítható) Vdc 2 x 406 vagy 2 x 418 Minimális akkumulátor kisütési feszültség Vdc Beállítható Inverter teljesítményigény (névleges terhelésnél) kw 25,4 34 Inverter áramigény (névleges terhelésnél és minimális Vdc-n) A Akkumulátor zárlatvédelem (UPS-n kívül) Olvadó biztosítók Akkumulátorteszt Alapkiépítés tartalmazza 4. oldal D H

5 5 UPS KIMENET: INVERTER Inverter híd Moduláris IGBT (transzformátor nélkül) Névleges kimeneti teljesítmény (Cosϕ=0,8) kva Névleges kimeneti teljesítmény (Cosϕ=1) kw Hatásfok (DC AC) > 95 Kimenet Három fázis és nulla Névleges kimeneti feszültség (választható) Vac Kimeneti feszültségstabilitás - Statikus (egyenletes terhelés) - Statikus (egyenetlen terhelés) - Dinamikus (telj. lépcső ) - Kimeneti feszültség visszaállási idő (telj. lépcső után) - IEC EN ms ± 1 ± 2 ± 5 < osztály Kimeneti frekvencia (választható) Kimeneti frekvenciastabilitás - Szabadon futó quartz oszcillátor - Inverter hálózathoz szinkronizálva - Jelváltozási sebesség Névleges kimeneti áramerősség (400 Vacon) - Cosϕ=0,8 - Cosϕ=1 Túlterhelhetőség Rövidzárlati áramerősség Rövidzárlati viselkedés /s A A ± 0,001 ± 2 (egyéb kérhető) ± percig 125 / sec-ig > sec-ig Elektronikus rövidzárlat-védelem, áramkorlátozás a névleges érték kétszeresén. Automatikus leállás 5 sec után. ½ cikluson belül (biztosító GL 20 In) Szinuszos Szelektivitás Kimeneti hullámforma Kimeneti harmonikus torzítás - Egyenletes terhelés - Nem egyenletes terhelés - IEC EN Maximális csúcsterhelési tényező 3 : 1 < 1 < 5 Teljesen kielégíti 5. oldal D H

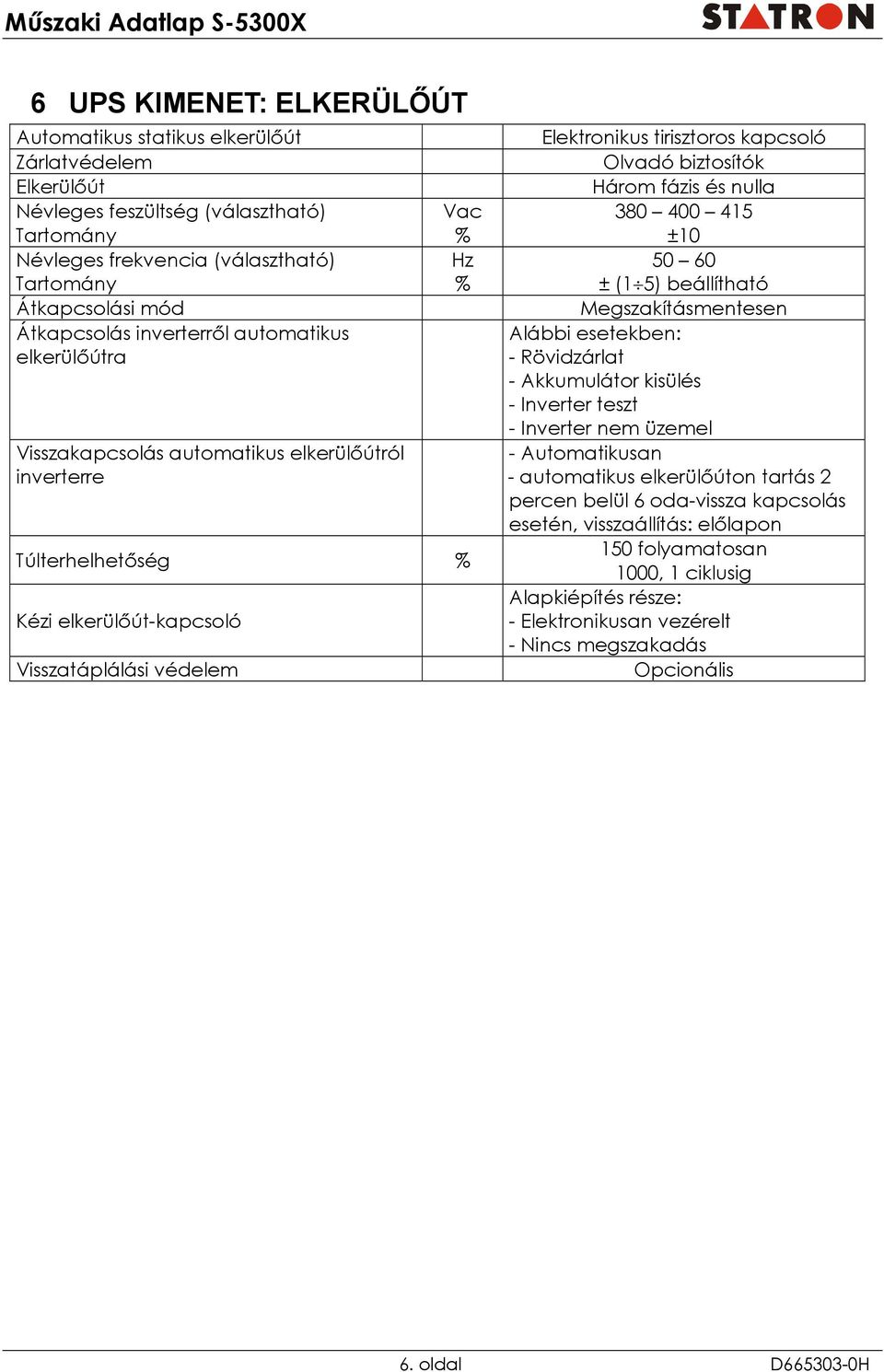

6 6 UPS KIMENET: ELKERÜLŐÚT Automatikus statikus elkerülőút Zárlatvédelem Elkerülőút Névleges feszültség (választható) Tartomány Névleges frekvencia (választható) Tartomány Átkapcsolási mód Átkapcsolás inverterről automatikus elkerülőútra Visszakapcsolás automatikus elkerülőútról inverterre Vac Túlterhelhetőség Kézi elkerülőút-kapcsoló Visszatáplálási védelem Elektronikus tirisztoros kapcsoló Olvadó biztosítók Három fázis és nulla ± ± (1 5) beállítható Megszakításmentesen Alábbi esetekben: - Rövidzárlat - Akkumulátor kisülés - Inverter teszt - Inverter nem üzemel - Automatikusan - automatikus elkerülőúton tartás 2 percen belül 6 oda-vissza kapcsolás esetén, visszaállítás: előlapon 150 folyamatosan 1000, 1 ciklusig Alapkiépítés része: - Elektronikusan vezérelt - Nincs megszakadás Opcionális 6. oldal D H

7 7 OPCIÓK 1. Hőmérséklet kompenzált akkumulátortöltés 2. Elkerülőút leválasztó transzformátor 3. Különválasztott bemenet 4. Feszültségadaptáló auto-transzformátor 5. Visszatáplálás elleni védelem 6. Relé kártya (8 hiba- és állapotjelzés, feszültségmentes kontaktusok) 7. RS485 soros interfész (ModBus protokoll) 8. SNMP adapter 9. Távvezérlő panel 10. Illesztőkártya párhuzamos üzemmódhoz 11. Külső akkumulátor-szekrény 12. Fali akkumulátorbiztosító szekrény 13. Egyedi festés 14. Kártya, terhelés szinkronizáló buszhoz 15. Diesel generátoros üzemmód 16. Külső vészleállító kontaktus 17. Külső kézi elkerülőút-kapcsoló kontaktus Egyéb szoftveresen módosítható beállítások 18. Off-line üzemmód 19. Egyenirányító felfutási ideje (lágy indítás) 20. Egyenirányító késleltetett indítása (hold-off) 21. Frekvencia-konverter üzemmód 7. oldal D H
