UPS Rendszer. S kva / S kva

Átírás

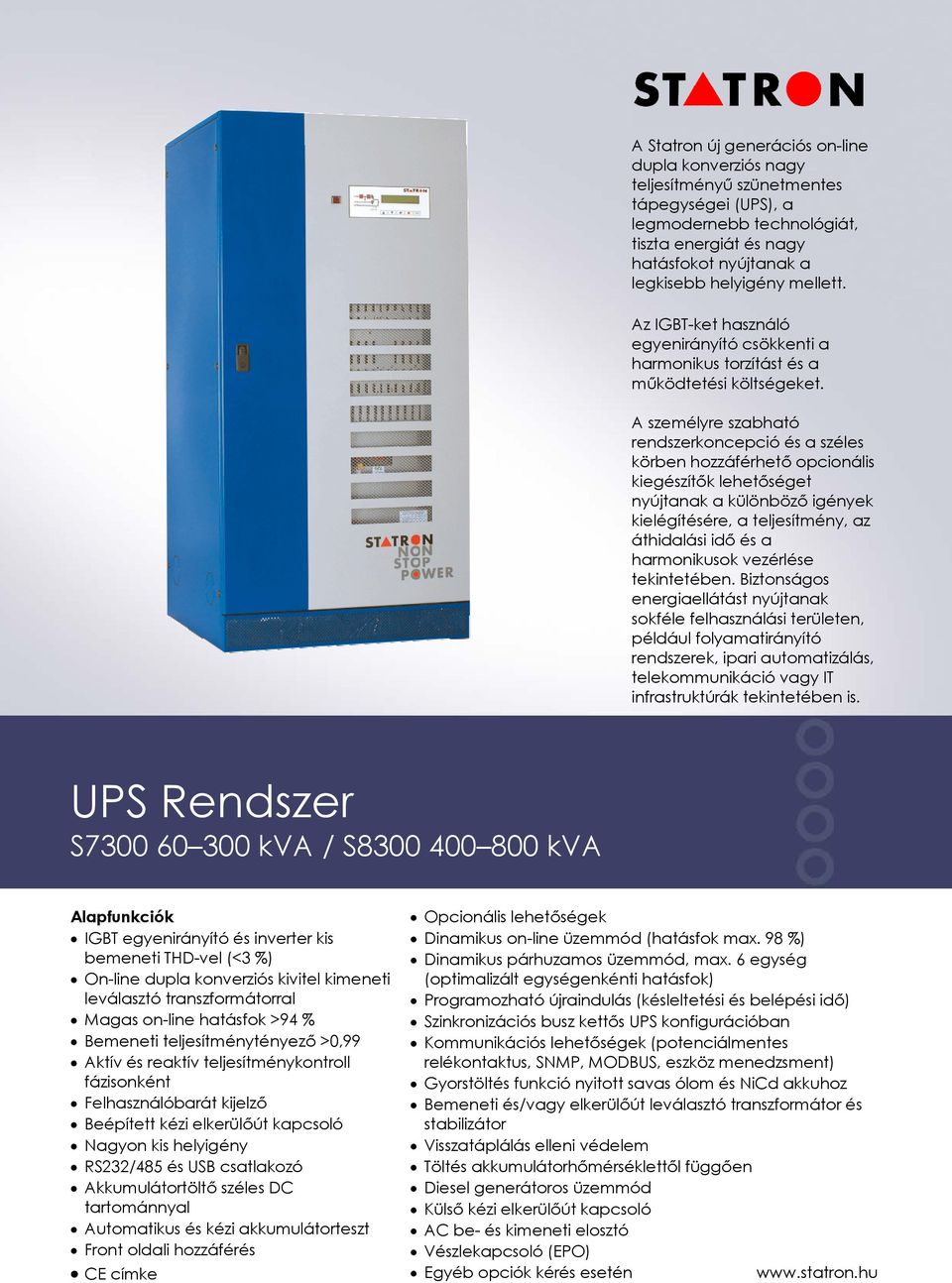

1 A Statron új generációs on-line dupla konverziós nagy teljesítményű szünetmentes tápegységei (UPS), a legmodernebb technológiát, tiszta energiát és nagy hatásfokot nyújtanak a legkisebb helyigény mellett. Az IGBT-ket használó egyenirányító csökkenti a harmonikus torzítást és a működtetési költségeket. A személyre szabható rendszerkoncepció és a széles körben hozzáférhető opcionális kiegészítők lehetőséget nyújtanak a különböző igények kielégítésére, a teljesítmény, az áthidalási idő és a harmonikusok vezérlése tekintetében. Biztonságos energiaellátást nyújtanak sokféle felhasználási területen, például folyamatirányító rendszerek, ipari automatizálás, telekommunikáció vagy IT infrastruktúrák tekintetében is. UPS Rendszer S kva / S kva Alapfunkciók IGBT egyenirányító és inverter kis bemeneti THD-vel (<3 %) On-line dupla konverziós kivitel kimeneti leválasztó transzformátorral Magas on-line hatásfok >94 % Bemeneti teljesítménytényező >0,99 Aktív és reaktív teljesítménykontroll fázisonként Felhasználóbarát kijelző Beépített kézi elkerülőút kapcsoló Nagyon kis helyigény RS232/485 és USB csatlakozó Akkumulátortöltő széles DC tartománnyal Automatikus és kézi akkumulátorteszt Front oldali hozzáférés CE címke Opcionális lehetőségek Dinamikus on-line üzemmód (hatásfok max. 98 %) Dinamikus párhuzamos üzemmód, max. 6 egység (optimalizált egységenkénti hatásfok) Programozható újraindulás (késleltetési és belépési idő) Szinkronizációs busz kettős UPS konfigurációban Kommunikációs lehetőségek (potenciálmentes relékontaktus, SNMP, MODBUS, eszköz menedzsment) Gyorstöltés funkció nyitott savas ólom és NiCd akkuhoz Bemeneti és/vagy elkerülőút leválasztó transzformátor és stabilizátor Visszatáplálás elleni védelem Töltés akkumulátorhőmérséklettől függően Diesel generátoros üzemmód Külső kézi elkerülőút kapcsoló AC be- és kimeneti elosztó Vészlekapcsoló (EPO) Egyéb opciók kérés esetén

2 S7300/S8300 Felhasználási területek Az energiaszolgáltatásban fellépő kimaradások majdnem heti rendszerességgel jelentkeznek. Ipari létesítmények közelében vagy sűrűn lakott területeken nem várt visszahatások keletkezhetnek a hálózaton. Nagy villanymotorok vagy egyéb készülékek felharmonikusai és indítási áramlökései okozhatnak alacsony és túlfeszültséget is. Fogyasztók be- és kikapcsolásai vagy a hálózatot ért villámcsapás fennakadásokat okozhat a kritikus berendezések ellátásában. Az áramszolgáltató vállalatok a feszültséget és a frekvenciát folyamatosan szabályozzák a hálózatok betáplálási pontjain, de ez nem jelent megoldást a helyi torzulásokra. A hálózati rendellenességek károsíthatják az érzékeny berendezéseket vagy hatással lehetnek működésükre. A kritikus fogyasztóknak tiszta megbízható ellátásra van szükségük minden körülmények között. A szünetmentes tápegység előnye, hogy kiküszöböli a hálózati anomáliákat és tiszta energiát nyújt a kritikus rendszereknek. Teljes feszültség-kimaradás esetén a szünetmentes tápegység biztosít elegendő időt a fogyasztók előírásszerű lekapcsolására vagy a diesel generátor beindulására. Az S7300 és S8300 szünetmentes rendszerek csökkentik a hálózatba irányuló zavarokat és védelmet nyújtanak a fogyasztók számára az alábbi problémákkal szemben: Hálózati probléma Időtartam Példa 1. Kimaradás > 10 ms 2. Részleges kiesés < 16 ms 3. Dinamikus túlfeszültség 4 16 ms 4. Alacsony feszültség folyamatosan 5. Túlfeszültség folyamatosan 6. Átmeneti lökések < 4 ms 7. Feszültség torzulás váltakozó 8. Feszültség alakváltozása időszakosan 9. Frekvencia változások szórványos 10. Villámcsapás szórványos

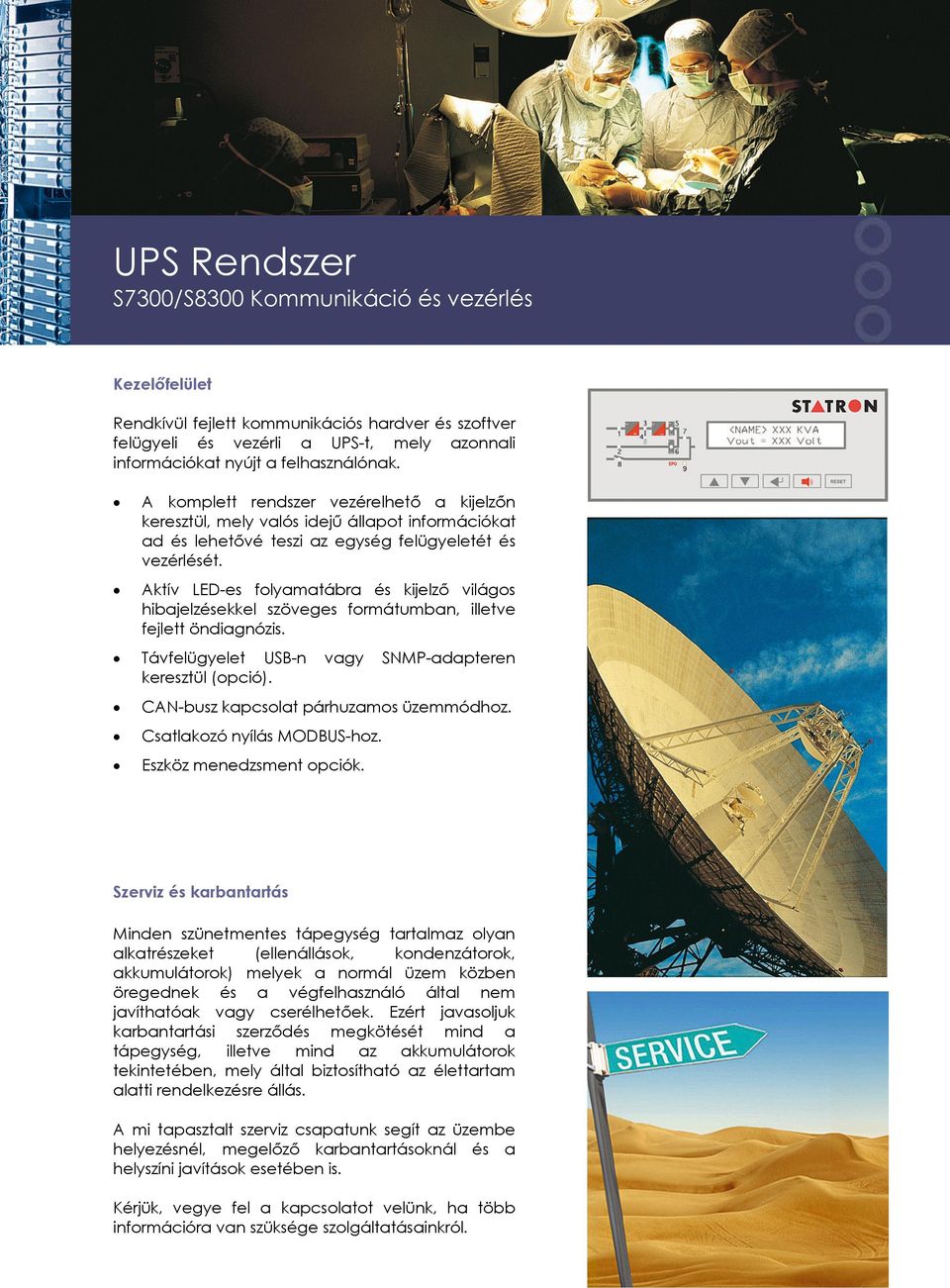

3 S7300/S8300 Kommunikáció és vezérlés Kezelőfelület Rendkívül fejlett kommunikációs hardver és szoftver felügyeli és vezérli a UPS-t, mely azonnali információkat nyújt a felhasználónak. A komplett rendszer vezérelhető a kijelzőn keresztül, mely valós idejű állapot információkat ad és lehetővé teszi az egység felügyeletét és vezérlését. Aktív LED-es folyamatábra és kijelző világos hibajelzésekkel szöveges formátumban, illetve fejlett öndiagnózis. Távfelügyelet USB-n vagy SNMP-adapteren keresztül (opció). CAN-busz kapcsolat párhuzamos üzemmódhoz. Csatlakozó nyílás MODBUS-hoz. Eszköz menedzsment opciók. Szerviz és karbantartás Minden szünetmentes tápegység tartalmaz olyan alkatrészeket (ellenállások, kondenzátorok, akkumulátorok) melyek a normál üzem közben öregednek és a végfelhasználó által nem javíthatóak vagy cserélhetőek. Ezért javasoljuk karbantartási szerződés megkötését mind a tápegység, illetve mind az akkumulátorok tekintetében, mely által biztosítható az élettartam alatti rendelkezésre állás. A mi tapasztalt szerviz csapatunk segít az üzembe helyezésnél, megelőző karbantartásoknál és a helyszíni javítások esetében is. Kérjük, vegye fel a kapcsolatot velünk, ha több információra van szüksége szolgáltatásainkról.

4 S7300/S8300 Optimalizált beruházási költség Hosszú távú megbízhatóság A Statron S7300 és S8300 sorozatú szünetmentes tápegységek alacsony költségeket garantálnak a teljes élettartam alatt, a magas hatásfoknak és az alacsony THD-jű IGBT technológiának köszönhetően. Az IGBT technológia másik hozadéka, hogy az S7300 és S8300 típusok on-line hatásfoka több mint 94 % és a bemeneti teljesítménytényező >0,99, ami szintén csökkenti a költségeket. A kis méretnek köszönhetően kevesebb helyet foglal el, mely az épületek kapcsán újabb megtakarítást jelent. Teljesen a falhoz tolható a készülék a front oldali hozzáférés miatt. A teljesítmény vagy az üzembiztosság növelése érdekében maximum 6 egységet lehet párhuzamosan járatni, így elérhető 4800 kva kimenő teljesítmény. Minden berendezés kapcsán kiemelkedően fontos a karbantartási és a szerviz költség. Az S7300 és S8300 típus esetén a ráfordítások alacsonyan tarthatóak a könnyű front oldali hozzáférésnek köszönhetően. A kevesebb alkatrész és azok könnyű hozzáférhetősége lecsökkenti a javításra fordított időt (MTTR) és magasabb rendelkezésre állást biztosít. Akkumulátorok Az ipari akkumulátorok és energiatároló rendszerek kapcsán hosszú évek alatt összegyűlt tapasztalatok segítik mérnökeinket, az adott feladathoz legjobban illő megoldás kiválasztásában a teljes termékkínálatból. Az összes alkalmazás esetében a hozzá legjobban illeszkedő és legköltséghatékonyabb akkumulátorokat ajánljuk, függetlenül attól, hogy savas vagy nikkelkadmium kivitelről van szó. A tervezési elképzelésektől függően az akkumulátorok elhelyezhetőek kiegészítő szekrényben vagy állványon is.

5 S7300 Műszaki adatok Háromfázisú kimenet Típus Névleges teljesítmény (cosφ=0,8 ind.) Névleges kimeneti teljesítmény (cosφ=1) kva 80 kva 100 kva 125 kva 160 kva 200 kva 250 kva 300 kva 48 kw 64 kw 80 kw 100 kw 128 kw 160 kw 200 kw 240 kw Méretek (mm, Sz x H x M) 815 x 820 x x 860 x 1900 Tömeg (kg, akkumulátor nélkül) Hatásfok (AC-AC) (on-line) >94% Környezeti feltételek 0 40 C nem lecsapódó; 1000 m tengerszint felet teljesítmény csökkenés nélkül Hallható zaj <60 db(a) 160 kva; <62 db(a) kva Elektromágneses kompatibilitás IEC / EN Tervezési szabványok IEC Bemenet Bemeneti feszültség (3F+N) 400 VAC (+10% / 20%), 50 / 60 Hz (45 65 Hz) Bemeneti teljesítménytényező >0,96 Bemeneti harmonikus áramtorzítás <3% DC-áramkör Cellaszám Akkumulátorfeszültség 300 (savas ólomakkumulátor) 600 VDC névleges Kimenet Kimeneti feszültség (3 F + N) Kimeneti feszültségstabilitás - statikus %-ban kiegyensúlyozatlan terhelés VAC 3 x 380 / / / 240 V ±1% ±2% Frekvencia 50 Hz / 60 Hz ±0,01% Rövidzárlati karakterisztika Csúcstényező (nem egyenletes terhelés) elektronikus rövidzárlat elleni védelem Minőség/Környezet ISO 9001:2008; ISO További adatok kérés esetén rendelkezésre állnak 3: Statron AG, változtatás joga előzetes értesítés nélkül fenntartva Statron Hungária Kft 1033 Budapest Szőlőkert u. 4. Magyarország Telefon Fax statron.hu@statron.com

6 S8300 Műszaki adatok Háromfázisú kimenet Típus S S S S Névleges teljesítmény (cosφ=0,8 ind.) Névleges kimeneti teljesítmény (cosφ=1) 400 kva 500 kva 600 kva 800 kva 320 kw 400 kw 480 kw 640 kw Méretek (mm, Sz x H x M) 1990 x 952 x x 952 x x 952 x x 952 x 2020 Tömeg (kg, akkumulátor nélkül) Hatásfok (AC-AC) (on-line) >94% Környezeti feltételek 0 40 C nem lecsapódó; 1000 m tengerszint felet teljesítmény csökkenés nélkül Hallható zaj <60 db(a) Elektromágneses kompatibilitás EN szerint Tervezési szabványok IEC Bemenet Bemeneti feszültség (3F+N) 400 VAC (+10% / 20%), 50 / 60 Hz (45 65 Hz) Bemeneti teljesítménytényező >0,99 Bemeneti harmonikus áramtorzítás <3% DC-áramkör Cellaszám Akkumulátorfeszültség 300 (savas ólomakkumulátor) 600 VDC névleges Kimenet Kimeneti feszültség (3 F + N) Kimeneti feszültségstabilitás - statikus %-ban kiegyensúlyozatlan terhelés VAC 3 x 380 / / / 240 V ±1% ±2% Frekvencia 50 Hz / 60 Hz ±0,01% Rövidzárlati karakterisztika Csúcstényező (nem egyenletes terhelés) elektronikus rövidzárlat elleni védelem Minőség/Környezet ISO 9001:2008; ISO További adatok kérés esetén rendelkezésre állnak 3: Statron AG, változtatás joga előzetes értesítés nélkül fenntartva Statron Hungária Kft 1033 Budapest Szőlőkert u. 4. Magyarország Telefon Fax statron.hu@statron.com
