Multi Sentry. 3: kva kva 1:1 3:3 VFI TYPE

Átírás

1 DATACENTER E-MEDICAL INDUSTRY TRANSPORT EMERGENCY VFI TYPE ONLINE Multi Sentry 1:1 3:3 3: kva kva 6 USB plug SmartGrid ready Supercaps UPS Energy share Service 1st start JELLEMZŐK Teljes sorozat kVA Kis helyigény Magas hatékonyság 96.5% Nulla visszahatás Flexibility of use Feljlett kommunikáció A Multi Sentry ideális információs és telekommunikációs hálózatok védelmére, amelyek fontos a megfelelő minőségű tápellátás biztosítása. A Multi Sentry sorozat kva háromfázisú és egyfázisú bemenetű és egyfázisú kimenetű kivitelben, kva modellek háromfázisú bemenettel és kimenettel készülnek. On-line kétszeres konverziós technológiával. A VFI- SS-111 besorolása szerint az IEC EN szabványnak megfelelő minőségben. A Multi Sentry a legmodernebb DSP microprocesszoros technológiákkal készül a kényes felhasználók maximális védelmében, a hálózatra való nulla hatás és a magas üzemi hatékonyság érdekében. A magas szintű rugalmasság a tervezési fázisban azt jelenti, hogy mind a háromfázisú, mind az egyfázisú áramforrásokkal teljesen kompatibilis, így az UPS és a rendszer közötti csatlakozásnál elkerülhetőek a kritikus tényezők. Nulla hatás a forrásra A Multi Sentry termékcsalád kiváló technológiája lehetővé teszi a használatát olyan helyen is, ahol a helyi hálózat kapacitása korlátozott, vagy olyan helyi áramfejlesztő és/vagy terhelés van jelen. amely harmonikus áramproblémát okoz.

2 A Multi Sentry úgy lett kialakítva, hogy ne legyen hatása az UPS előtti energiaforrásra (hálózat vagy generátor): Bemeneti áram torzítás < 3% Bemeneti teljesítménytényező 0.99 Lágyindítási funkció a fokozatos egyenirányító indítás biztosítására Késleltetett bekapcsolás funkció az UPS következő újraindításához, ha az párhuzamos rendszer részeként van beépítve A Multi Sentry szűrőként és fáziseltolás védelmi eszközként is szolgál az UPS előtti betáplálást tekintve, védelmet biztosítva a harmonikus elemekkel vagy az UPS utáni terhelések által keltett meddő teljesítménnyel szemben. Akkumulátorkezelési rendszer Az akkumulátorkezelés az UPS rendszerek egyik legfontosabb eleme. Fontos, hogy biztosítva legyen a rendszer használhatósága szükség esetén. A Multi Sentry akkumulátorkezelési rendszer számos funkciót tartalmaz, amelyek együttesen garantálják az akkumulátorok optimális teljesítményét. Akkumulátor feltöltés: a Multi Sentry zárt szelepszabályzású (ValveRegulated) (VRLA), AGM, GEL és nyitott ólomsavas akkumulátorokkal, valamint nikkel-kadmium akkumulátorral használható. A használt akkumulátor típusától függően a feltöltési funkciók tartalmazhatnak: egyszintű feltöltést, a legtöbb általánosan használt VRLA akkumulátorra jellemző két feszültségszintű feltöltést az IU jelleggörbe szerint töltés blokkoló rendszert az elektrolit fogyasztás csökkentésére és a VRLA akkumulátorok élettartamának növelésére Töltési feszültség kompenzálása hőmérséklet szerint annak érdekében, hogy elkerülhető legyen a túl magas akkumulátortöltési áram és a túlmelegedési problémák. Akkumulátorteszt az akkumulátor hibájának vagy teljesítményromlásának felderítésére. Mélykisülés elleni védelem: megnövekedett alacsony terhelésű kisülés alatt, a végkisülési feszültség megnő az akkumulátorgyártó javaslata szerint, az akkumulátor károsodásának elkerülése érdekében. Áramtorzítás: a töltési áramtorzítás a gyenge akkumulátorteljesítmény és kisebb élettartam egyik legáltalánosabb oka. A Multi Sentry nagyfrekvenciás akkumulátor töltőjével elhanyagolható áramtorzítás szinteket hoz létre, mely elősegíti a hosszabb élettartamot. Széles feszültségtartomány: az egyenirányító széles bemeneti tartományból működhet (max. 40 %-os fél terhelésnél), csökkentve az akkumulátorhasználat szükségességét és megnyújtva annak élettartamát. Efficiency % MST 40 UPS 40 kva conventional Maximális megbízhatóság és rendelkezésre állás Max. 6 egység vagy N+1 redundáns kapcsolható össze párhuzamosan, akár különböző teljesítményűek is. Az UPS még akkor is tovább működik párhuzamos módban, ha valamelyik összekötő kommunikációs kábel le van választva (zárt hurok). Alacsony üzemeltetési költség A Multi Sentry-ben használt nagyteljesítményű elemek és technológia biztosítják, hogy az UPS kivételes teljesítményt és hatékonyságot nyújt nagyon kis helyigénnyel és kompakt méretekkel: Load % kategóriájában a legkisebb helyigény, a 20 kva-hez csupán 0.26 m 2 akkumulátorral együtt a bemeneti hatásfoka 1 körüli teljesítménytényezőt garantál és alacsony áramtorzítást szűrők nélkül, amelyek terjedelmesek és drágák lennének a 0,9 kimenő teljesítménytényező max. 15%- kal nagyobb aktív teljesítményt biztosít, mint a hagyományos UPS-ek, valamint nagyobb terhelést.

3 Rugalmasság A Multi Sentry számos alkalmazásnál használható konfigurációs választékának, rugalmasságának, tartozékainak és teljesítményének köszönhetően. Alkalmas kapacitív terhelések táplálásához, pl. Blade szerverek, aktív teljesítmény 0.9 kap. telj ind. telj. csökkenése nélkül üzemmódok: On-Line, Eco, Smart-Active és Stand-By/Off ferkvenciaátalakító mód Power Share csatlakozások a prioritás alapú terhelés lekapcsoláshoz, amikor a hálózati tápellátás kimarad hideg indítási lehetőség az UPS bekapcsolására még akkor is, ha nincs hálózati tápellátás. nagymértékű biztonsági idő opció az akkumulátor bővítő szekrények használatával. (% PA UPS) P Q % PA 0 20 CAPACITIVE cosfi 0.9 e.g.: 10 kva UPS supplies 9 kw load cosfi 1 e.g.: 10 kva UPS supplies 9 kw load (% P UPS) P Fejlett kommunikáció A Multi Sentry grafikus kijelzővel (240x128 px) rendelkezik, amely az alábbi adatokról nyújt információkat: valós idejű mérések, üzemi állapot és riasztások - nyolc különböző nyelven. Alapértelmezetten a képernyő mutatja az UPS különböző egységeinek a jelenlegi állapotát (egyenirányító, akkumulátorok, inverter, bypass). Fejlett multi-platform, kommunikáció minden operációs rendszerhez és hálózati környezethez: PowerShield3 felügyeleti szoftver Windows operációs rendszerek 7, 2008, Vista, 2003, XP, Linux Mac OS X, Sun Solaris, Linux, Novell és más Unix operációs rendszerekhez Kompatibilis a Riello TeleNetGuard szolgáltatással RS232 soros port vagy USB 3 bővítőhely opcionális kiegészítők részére, mint a kommunikációs hálózati adapterek, feszültségmentes kapcsolatok REPO: távoli vészleállító kapcsoló Külső kézi Bypass kapcsoló használata Bemenet szinkronizálása külső forrásból Távoli grafikus kijelző kapcsolat cosfi 0.9 e.g.: 10 kva UPS supplies 9 kw load Multi Sentry (MCM/MCT) INDUCTIVE (% PA UPS) P Q opciós akkumulátor szekrény hőmérséklet érzékelő a hőkompenzáló töltéshez opciós akkumulátortöltő a visszatöltési idő optimalizálásához opciós kettős betáp ellátás opciós szigetelő transzformátor a galvanikus szigeteléshez és nulla vezeték csatlakoztathatósághoz MST Alapzattal(h: 1850 mm)

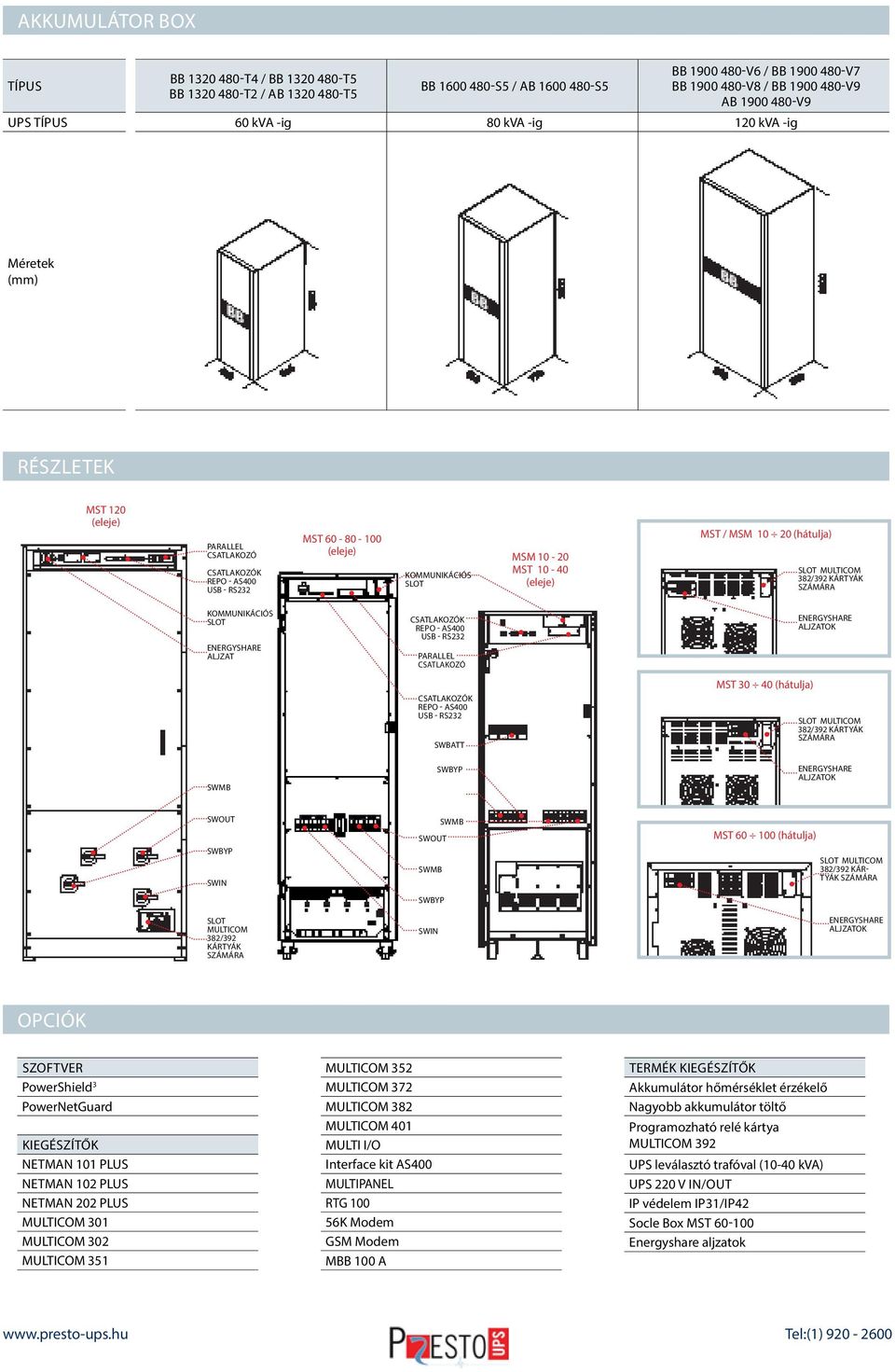

4 AKKUMULÁTOR BOX TÍPUS BB T4 / BB T5 BB T2 / AB T5 BB S5 / AB S5 BB V6 / BB V7 BB V8 / BB V9 AB V9 UPS TÍPUS 60 kva -ig 80 kva -ig 120 kva -ig Méretek (mm) részletek MST 120 (eleje) PARALLEL csatlakozó csatlakozók repo - AS400 USB - RS232 MST (eleje) kommunikációs slot MSM MST (eleje) MST / MSM (hátulja) SLOT MULTICOM 382/392 kártyák kommunikációs slot aljzat Csatlakozók repo - AS400 USB - RS232 PARALLEL csatlakozó aljzatok csatlakozók repo - AS400 USB - RS232 SWBATT MST (hátulja) SLOT MULTICOM 382/392 kártyák SWMB SWBYP aljzatok SWOUT SWBYP SWIN SWMB SWOUT SWMB MST (hátulja) SLOT MULTICOM 382/392 kártyák SWBYP Slot MULTICOM 382/392 kártyák SWIN aljzatok opciók Szoftver PowerShield 3 PowerNetGuard kiegészítők NETMAN 101 PLUS NETMAN 102 PLUS NETMAN 202 PLUS MULTICOM 301 MULTICOM 302 MULTICOM 351 MULTICOM 352 MULTICOM 372 MULTICOM 382 MULTICOM 401 MULTI I/O Interface kit AS400 MULTIPANEL RTG K Modem GSM Modem MBB 100 A termék kiegészítők Akkumulátor hőmérséklet érzékelő Nagyobb akkumulátor töltő Programozható relé kártya MULTICOM 392 UPS leválasztó trafóval (10-40 kva) UPS 220 V in/out IP védelem IP31/IP42 Socle Box MST Energyshare aljzatok

5 TÍPUSOK MCM/MSM 10 BAT MCM/MSM 12 BAT MCM/MSM 15 BAT MCM/MSM 20 BAT BEMENET Vac háromfázis + N / Vac egyfázis + N Nominal frekvencia Hz Teljesítmény tényező 0.99 Áramtorzítás thdi 3% BYPASS Vac egyfázis + N Fázisok száma 1 Feszültségtartomány V (választható) Névleges frekvencia 50 vagy 60 Hz (választható) ±5 (választható) KIMENET Névleges teljesítmény (kva) Aktív teljesítmény (kw) Teljesítmény tényező 0.9 Fázisok száma 1 (V) Vac egyfázis + N (választható) Statikus stabilitás ± 1% Dinamikus stabilitás ± 3% Csúcstényező 3 : 1 Ipeak/Irms Feszültség torzítás 1% linerási terhelésnél / 3% nem lineáris terhelésnél Frekvencia Frekvencia stabilitás akkumulátor üzemben Túlterhelhetőség Pf 0.8 AKKUMULÁTOROK Típus Feltöltési idő EGYÉB JELLEMZŐK Tömeg akku nélkül (kg) (MCM/MSM) Méretek (WxDxH) (mm) 0.01% 115% korlátlanul, 125% 10 min., 150% 1 min., 168% 5 sec. VRLA AGM/GEL/NiCd/Li-ion/Supercaps 6 óra 80/105 82/110 90/115 95/ x 840 x 930 (MCM verzió) / 440 x 850 x 1320 (MSM verzió) Kommunikáció 3 slot kommunikációs kártyához / USB / RS232 Üzemi hőmérséklet 0 C / +40 C Relatív páratartalom Szín Zajszint (géptől 1 m-re) IP védelem 90% lecsapódás nélkül Sötétszürke < 52 dba Smart Active hatékonyság 98% IP20 Szabványok UPS mozgatás Europai direktiva L V 2006/95/CE Alacsony feszültség Direktiva EMC 2004/108/CE Elektromágneses összeférhetőségi irányelv Normák: Biztonsági IEC EN ; EMC IEC EN C2 IEC (Feszültség és Frekvencia Független) VFI - SS 111 görgők BAT Kérhető belső akkumulátor egységgel

6 TÍPUSOK MCT/MST 10 BAT MCT/MST 12 BAT MCT/MST 15 BAT MCT/MST 20 BAT MST 30 BAT MST 40 BAT MST 60 MST 80 MST 100 MST 120 BEMENET Vac egyfázisú + N Névleges frekvencia Hz Teljesítmény tényező 0.99 Áramtorzítás thdi 3% BYPASS Fázisok száma Feszültségtartomány Névleges frekvencia Vac háromfázis + N 3 + N V (választható) 50 or 60 Hz (választható) ±5 (választható) KIMENET Névleges teljesítmény (kva) Aktív teljesítmény (kw) Teljesítmény tényező 0.9 Fázisok száma 3 + N (V) Vac háromfázis + N (választható) Statikus stabilitás ± 1% Dinamikus stabilitás ± 3% Csúcstényező 3 : 1 Ipeak/Irms Feszültség torzítás 1% lineáris terhelésnél / 3% nem lineáris terhelésnél Frekvencia Frekvencia stabilitás akkumulátor üzemben Túlterhelhetőség Pf 0.8 AKKUMULÁTOROK Típus Feltöltési idő EGYÉB JELLEMZŐK Tömeg akku nélkül (kg) (MCM/MSM) Méretek (WxDxH) (mm) 0.01% 115% korlátlanul, 125% 10 min., 150% 1 min., 168% 5 sec. VRLA AGM/GEL/NiCd/Li-ion/Supercaps 6 óra 80/105 82/110 90/115 95/ x 840 x 930 (MCT verzió) 440 x 850 x 1320 (MST verzió) 440 x 850 x x 850 x 1600 Kommunikáció 3 slot kommunikációs kártyához / USB / RS232 Üzemi hőmérséklet 0 C / +40 C Relatív páratartalom Szín 90% lecsapódás nélkül Sötétszürke 750 x 855 x 1900 Zajszint (géptől 1 m-re) < 52 dba < 48 dba < 56 dba < 58 dba < 70 dba IP védelem Smart Active hatékonyság 99% IP20 Szabványok UPS mozgatás Europai direktiva L V 2006/95/CE Alacsony feszültség Direktiva EMC 2004/108/CE Elektromágneses összeférhetőségi irányelv Normák: Biztonsági IEC EN ; EMC IEC EN C2 IEC (Feszültség és Frekvencia Független) VFI - SS 111 görgők ( kva) BAT Kérhető belső akkumulátor egységgel
