Eco 308Sx/311Sx UPS FELHASZNÁLÓI KÉZIKÖNYV. CE Megfelel sségi Nyilatkozat

Átírás

1 ECO 308Sx/311Sx UPS FELHASZNÁLÓI KÉZIKÖNYV CE Megfelel sségi Nyilatkozat Alkalmazott direktívák: 89/336/EEC valamint 92/31/EEC, 93/68/EEC. A készülékek a következ szabványoknak felelnek meg: EN EN Gyártó: MetaSystem S.p.A. Cím: Via Majakovskij 10/b, Reggio Emilia, Italy Berendezés típusa: Szünetmentes tápegység Modell: Eco 308Sx/311Sx Védjegy megadásának éve: 2001 A berendezés a tipikus beüzemelési konfigurációban és periféria eszközökkel tesztelve lett, az EMC Direktíváknak megfelel. Az alulírott nyilatkozik, hogy a fent leírt készülékek megfelelnek a fent meghatározott EMC Direktívák védelmi követelményeinek. Reggio Emilia, szeptember 1. Ing. Cesare Lasagni

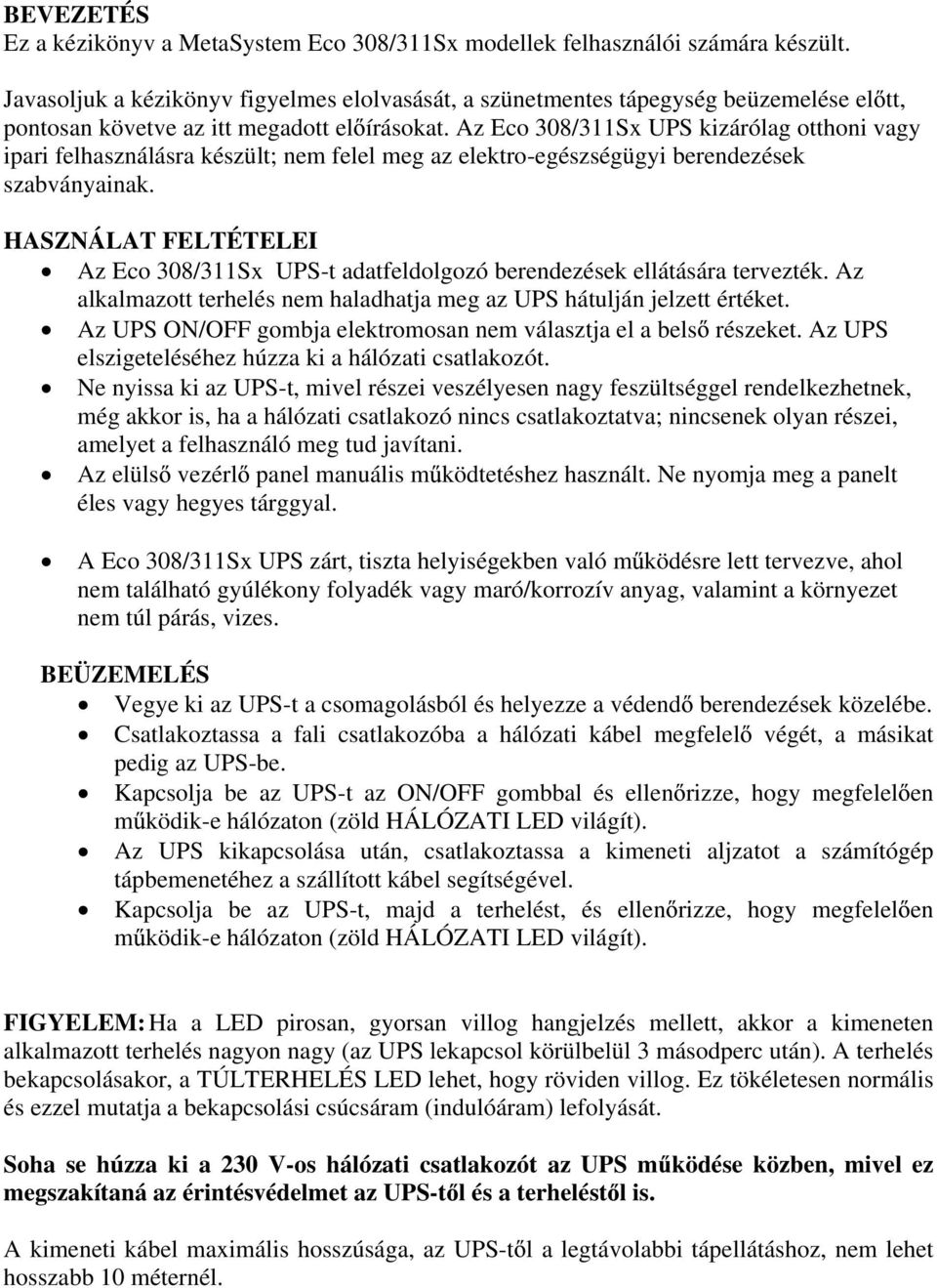

2 BEVEZETÉS Ez a kézikönyv a MetaSystem Eco 308/311Sx modellek felhasználói számára készült. Javasoljuk a kézikönyv figyelmes elolvasását, a szünetmentes tápegység beüzemelése el tt, pontosan követve az itt megadott el írásokat. Az Eco 308/311Sx UPS kizárólag otthoni vagy ipari felhasználásra készült; nem felel meg az elektro-egészségügyi berendezések szabványainak. HASZNÁLAT FELTÉTELEI Az Eco 308/311Sx UPS-t adatfeldolgozó berendezések ellátására tervezték. Az alkalmazott terhelés nem haladhatja meg az UPS hátulján jelzett értéket. Az UPS ON/OFF gombja elektromosan nem választja el a bels részeket. Az UPS elszigeteléséhez húzza ki a hálózati csatlakozót. Ne nyissa ki az UPS-t, mivel részei veszélyesen nagy feszültséggel rendelkezhetnek, még akkor is, ha a hálózati csatlakozó nincs csatlakoztatva; nincsenek olyan részei, amelyet a felhasználó meg tud javítani. Az elüls vezérl panel manuális m ködtetéshez használt. Ne nyomja meg a panelt éles vagy hegyes tárggyal. A Eco 308/311Sx UPS zárt, tiszta helyiségekben való m ködésre lett tervezve, ahol nem található gyúlékony folyadék vagy maró/korrozív anyag, valamint a környezet nem túl párás, vizes. BEÜZEMELÉS Vegye ki az UPS-t a csomagolásból és helyezze a védend berendezések közelébe. Csatlakoztassa a fali csatlakozóba a hálózati kábel megfelel végét, a másikat pedig az UPS-be. Kapcsolja be az UPS-t az ON/OFF gombbal és ellen rizze, hogy megfelel en m ködik-e hálózaton (zöld HÁLÓZATI LED világít). Az UPS kikapcsolása után, csatlakoztassa a kimeneti aljzatot a számítógép tápbemenetéhez a szállított kábel segítségével. Kapcsolja be az UPS-t, majd a terhelést, és ellen rizze, hogy megfelel en m ködik-e hálózaton (zöld HÁLÓZATI LED világít). FIGYELEM: Ha a LED pirosan, gyorsan villog hangjelzés mellett, akkor a kimeneten alkalmazott terhelés nagyon nagy (az UPS lekapcsol körülbelül 3 másodperc után). A terhelés bekapcsolásakor, a TÚLTERHELÉS LED lehet, hogy röviden villog. Ez tökéletesen normális és ezzel mutatja a bekapcsolási csúcsáram (indulóáram) lefolyását. Soha se húzza ki a 230 V-os hálózati csatlakozót az UPS m ködése közben, mivel ez megszakítaná az érintésvédelmet az UPS-t l és a terhelést l is. A kimeneti kábel maximális hosszúsága, az UPS-t l a legtávolabbi tápellátáshoz, nem lehet hosszabb 10 méternél.

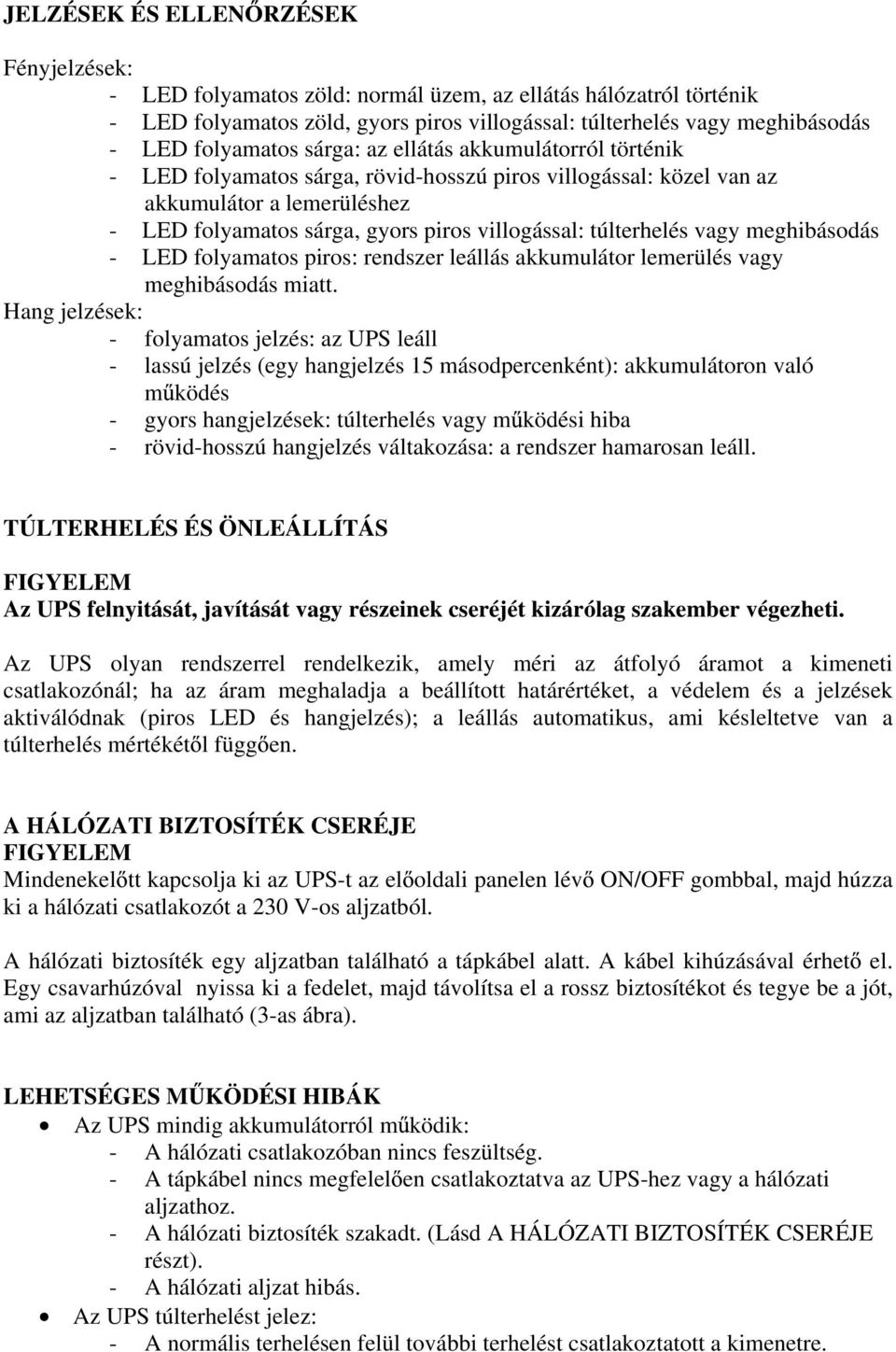

3 JELZÉSEK ÉS ELLEN RZÉSEK Fényjelzések: - LED folyamatos zöld: normál üzem, az ellátás hálózatról történik - LED folyamatos zöld, gyors piros villogással: túlterhelés vagy meghibásodás - LED folyamatos sárga: az ellátás akkumulátorról történik - LED folyamatos sárga, rövid-hosszú piros villogással: közel van az akkumulátor a lemerüléshez - LED folyamatos sárga, gyors piros villogással: túlterhelés vagy meghibásodás - LED folyamatos piros: rendszer leállás akkumulátor lemerülés vagy meghibásodás miatt. Hang jelzések: - folyamatos jelzés: az UPS leáll - lassú jelzés (egy hangjelzés 15 másodpercenként): akkumulátoron való m ködés - gyors hangjelzések: túlterhelés vagy m ködési hiba - rövid-hosszú hangjelzés váltakozása: a rendszer hamarosan leáll. TÚLTERHELÉS ÉS ÖNLEÁLLÍTÁS FIGYELEM Az UPS felnyitását, javítását vagy részeinek cseréjét kizárólag szakember végezheti. Az UPS olyan rendszerrel rendelkezik, amely méri az átfolyó áramot a kimeneti csatlakozónál; ha az áram meghaladja a beállított határértéket, a védelem és a jelzések aktiválódnak (piros LED és hangjelzés); a leállás automatikus, ami késleltetve van a túlterhelés mértékét l függ en. A HÁLÓZATI BIZTOSÍTÉK CSERÉJE FIGYELEM Mindenekel tt kapcsolja ki az UPS-t az el oldali panelen lév ON/OFF gombbal, majd húzza ki a hálózati csatlakozót a 230 V-os aljzatból. A hálózati biztosíték egy aljzatban található a tápkábel alatt. A kábel kihúzásával érhet el. Egy csavarhúzóval nyissa ki a fedelet, majd távolítsa el a rossz biztosítékot és tegye be a jót, ami az aljzatban található (3-as ábra). LEHETSÉGES M KÖDÉSI HIBÁK Az UPS mindig akkumulátorról m ködik: - A hálózati csatlakozóban nincs feszültség. - A tápkábel nincs megfelel en csatlakoztatva az UPS-hez vagy a hálózati aljzathoz. - A hálózati biztosíték szakadt. (Lásd A HÁLÓZATI BIZTOSÍTÉK CSERÉJE részt). - A hálózati aljzat hibás. Az UPS túlterhelést jelez: - A normális terhelésen felül további terhelést csatlakoztatott a kimenetre.

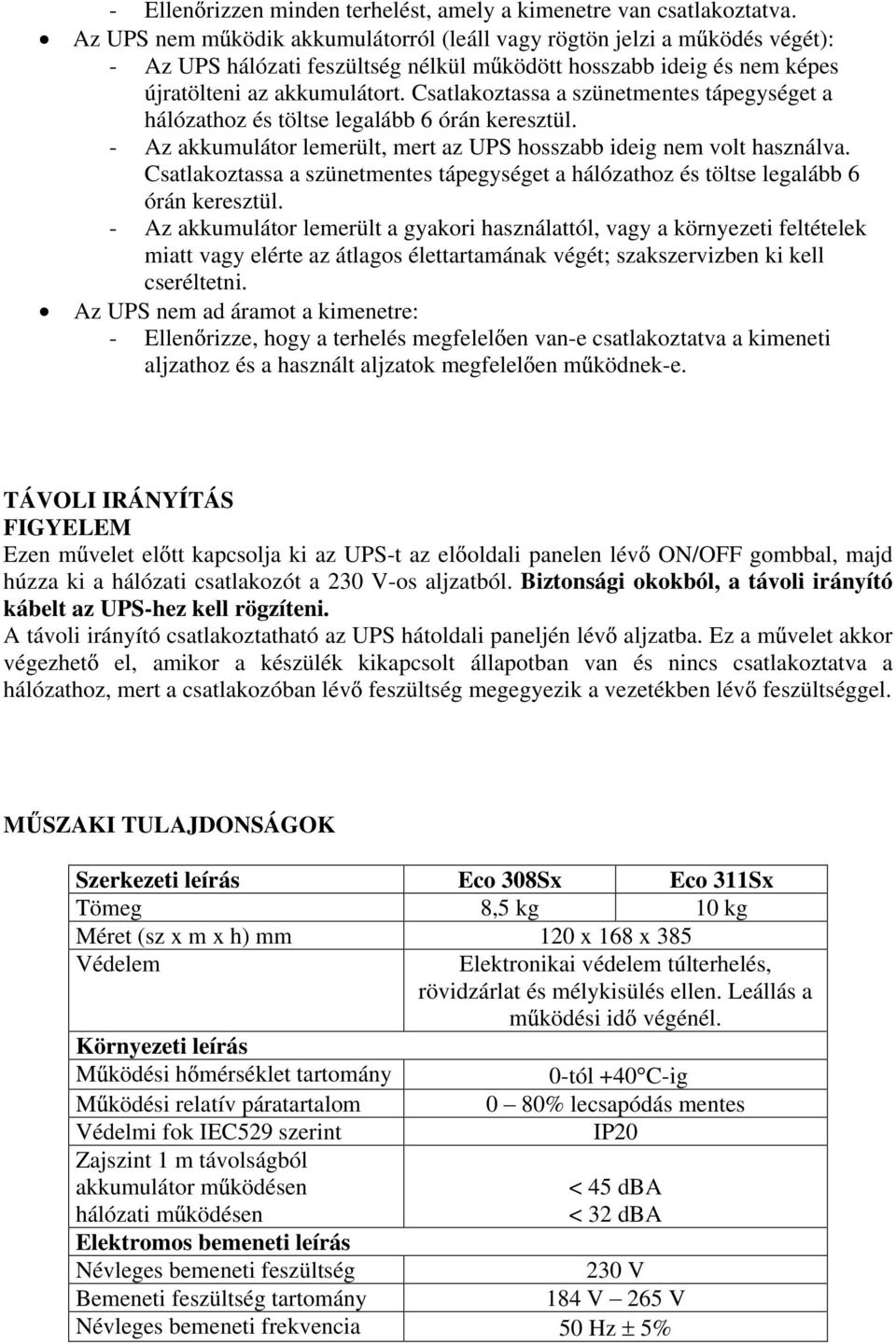

4 - Ellen rizzen minden terhelést, amely a kimenetre van csatlakoztatva. Az UPS nem m ködik akkumulátorról (leáll vagy rögtön jelzi a m ködés végét): - Az UPS hálózati feszültség nélkül m ködött hosszabb ideig és nem képes újratölteni az akkumulátort. Csatlakoztassa a szünetmentes tápegységet a hálózathoz és töltse legalább 6 órán keresztül. - Az akkumulátor lemerült, mert az UPS hosszabb ideig nem volt használva. Csatlakoztassa a szünetmentes tápegységet a hálózathoz és töltse legalább 6 órán keresztül. - Az akkumulátor lemerült a gyakori használattól, vagy a környezeti feltételek miatt vagy elérte az átlagos élettartamának végét; szakszervizben ki kell cseréltetni. Az UPS nem ad áramot a kimenetre: - Ellen rizze, hogy a terhelés megfelel en van-e csatlakoztatva a kimeneti aljzathoz és a használt aljzatok megfelel en m ködnek-e. TÁVOLI IRÁNYÍTÁS FIGYELEM Ezen m velet el tt kapcsolja ki az UPS-t az el oldali panelen lév ON/OFF gombbal, majd húzza ki a hálózati csatlakozót a 230 V-os aljzatból. Biztonsági okokból, a távoli irányító kábelt az UPS-hez kell rögzíteni. A távoli irányító csatlakoztatható az UPS hátoldali paneljén lév aljzatba. Ez a m velet akkor végezhet el, amikor a készülék kikapcsolt állapotban van és nincs csatlakoztatva a hálózathoz, mert a csatlakozóban lév feszültség megegyezik a vezetékben lév feszültséggel. M SZAKI TULAJDONSÁGOK Szerkezeti leírás Eco 308Sx Eco 311Sx Tömeg 8,5 kg 10 kg Méret (sz x m x h) mm 120 x 168 x 385 Védelem Elektronikai védelem túlterhelés, rövidzárlat és mélykisülés ellen. Leállás a m ködési id végénél. Környezeti leírás M ködési h mérséklet tartomány 0-tól +40 C-ig M ködési relatív páratartalom 0 80% lecsapódás mentes Védelmi fok IEC529 szerint Zajszint 1 m távolságból akkumulátor m ködésen hálózati m ködésen IP20 < 45 dba < 32 dba Elektromos bemeneti leírás Névleges bemeneti feszültség 230 V Bemeneti feszültség tartomány 184 V 265 V Névleges bemeneti frekvencia 50 Hz 5%

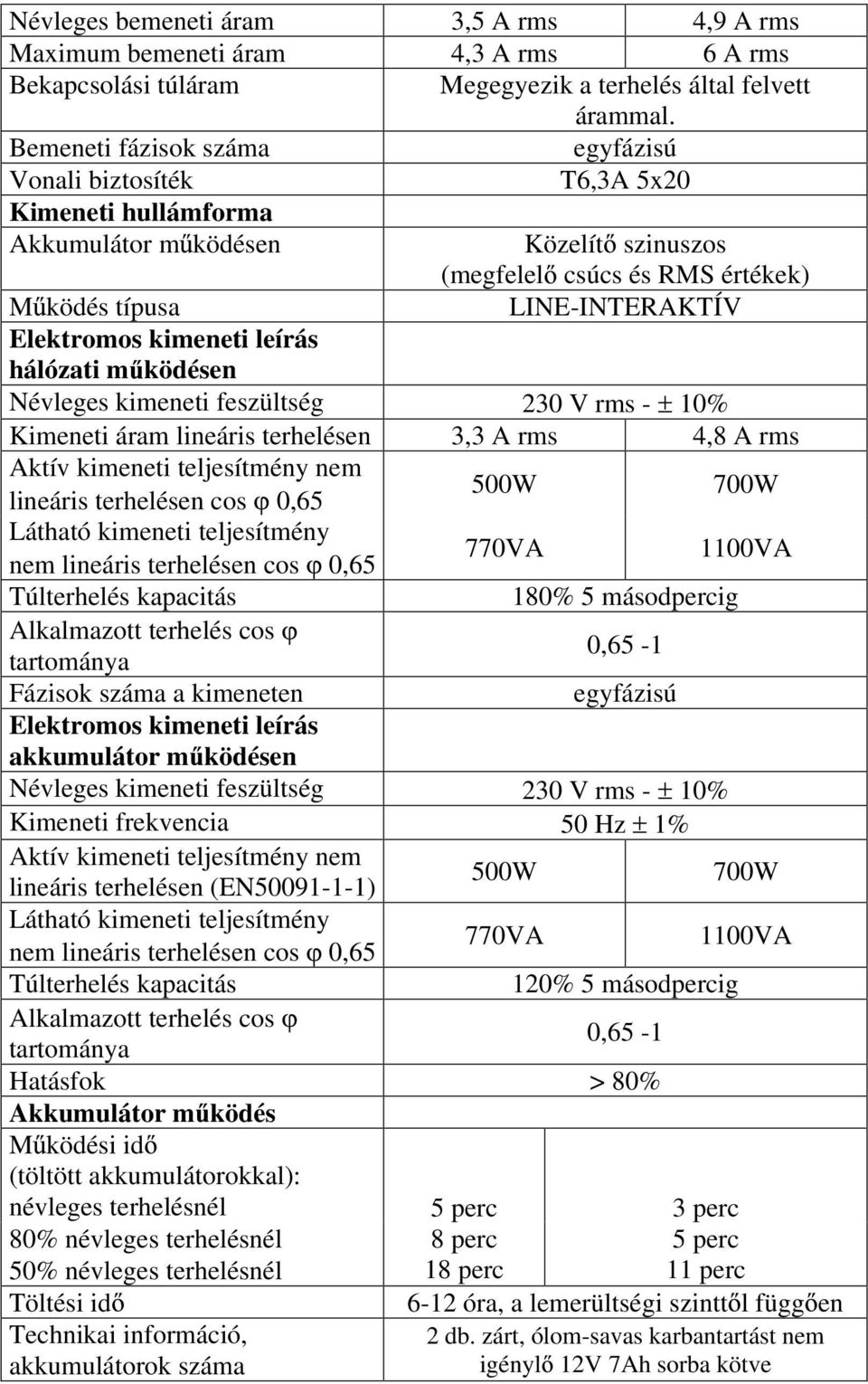

5 Névleges bemeneti áram 3,5 A rms 4,9 A rms Maximum bemeneti áram 4,3 A rms 6 A rms Bekapcsolási túláram Megegyezik a terhelés által felvett árammal. Bemeneti fázisok száma egyfázisú Vonali biztosíték T6,3A 5x20 Kimeneti hullámforma Akkumulátor m ködésen Közelít szinuszos (megfelel csúcs és RMS értékek) M ködés típusa LINE-INTERAKTÍV Elektromos kimeneti leírás hálózati m ködésen Névleges kimeneti feszültség 230 V rms - 10% Kimeneti áram lineáris terhelésen 3,3 A rms 4,8 A rms Aktív kimeneti teljesítmény nem lineáris terhelésen cos 0,65 500W 700W Látható kimeneti teljesítmény nem lineáris terhelésen cos 0,65 770VA 1100VA Túlterhelés kapacitás 180% 5 másodpercig Alkalmazott terhelés cos tartománya 0,65-1 Fázisok száma a kimeneten egyfázisú Elektromos kimeneti leírás akkumulátor m ködésen Névleges kimeneti feszültség 230 V rms - 10% Kimeneti frekvencia 50 Hz 1% Aktív kimeneti teljesítmény nem lineáris terhelésen (EN ) 500W 700W Látható kimeneti teljesítmény nem lineáris terhelésen cos 0,65 770VA 1100VA Túlterhelés kapacitás 120% 5 másodpercig Alkalmazott terhelés cos tartománya 0,65-1 Hatásfok > 80% Akkumulátor m ködés M ködési id (töltött akkumulátorokkal): névleges terhelésnél 80% névleges terhelésnél 50% névleges terhelésnél Töltési id Technikai információ, akkumulátorok száma 5 perc 8 perc 18 perc 3 perc 5 perc 11 perc 6-12 óra, a lemerültségi szintt l függ en 2 db. zárt, ólom-savas karbantartást nem igényl 12V 7Ah sorba kötve

6 Jelzés a m ködés végéhez közeledve a teljes áthidalási id 50%-ától Akkumulátorok átlagos élettartama 3-6 év között, a használattól és a m ködési h mérséklett l függ en Szabványok Elektromágneses kompatibilitás Kisugárzás - Védve EN Biztonság EN Teljesítmény és tulajdonságok EN Az akkumulátorok veszélyes hulladéknak számítanak, ezért elszállításukat törvénynek megfelel en kell végezni. A MetaSystem fenntartja a jogot a fentebb található adatok változtatására, el zetes bejelentés nélkül.
