1 HARVIOT 530 SX UPS FELHASZNÁLÓI KÉZIKÖNYV CE Megfelel sségi Nyilatkozat Alkalmazott direktívák: 89/336/EEC valamint 92/31/EEC, 93/68/EEC, 73/23/EEC. A készülék a következ szabványoknak felel meg: EN EN Gyártó: MetaSystem S.p.A. Cím: Via Majakovskij 10/b, Reggio Emilia, Italy Berendezés típusa: Szünetmentes tápegység Modell: HarvioT 530 sx Védjegy megadásának éve: 2000 A berendezés a tipikus beüzemelési konfigurációban és periféria eszközökkel tesztelve lett, az EMC Direktíváknak megfelel. Az alulírott nyilatkozik, hogy a fent leírt készülék megfelel a fent meghatározott EMC Direktívák védelmi követelményeinek. Reggio Emilia, Ing. Cesare Lasagni

2 BEVEZETÉS Ez a kézikönyv a MetaSystem HARVIOT INTERAKTÍV modell felhasználói számára készült. Javasoljuk a kézikönyv figyelmes elolvasását, a szünetmentes tápegység beüzemelése el tt, pontosan követve az itt megadott el írásokat. A HARVIOT UPS kizárólag otthoni vagy ipari felhasználásra készült; nem felel meg az elektro-egészségügyi berendezések szabványainak. HASZNÁLAT FELTÉTELEI A HARVIOT UPS-t adatfeldolgozó berendezések ellátására tervezték. Az alkalmazott terhelés nem haladhatja meg az UPS hátulján jelzett értéket. Az UPS ON/OFF gombja elektromosan nem választja el a bels részeket. Az UPS áramtalanításához húzza ki a hálózati csatlakozót. Ne nyissa ki az UPS-t, mivel részei veszélyesen magas feszültséggel rendelkezhetnek, még akkor is, ha a hálózati csatlakozó nincs csatlakoztatva; nincsenek olyan részei, amelyet a felhasználó meg tud javítani. A HARVIOT UPS zárt, tiszta helyiségekben való m ködésre lett tervezve, ahol nem található gyúlékony folyadék vagy maró/korrozív anyag, valamint a környezet nem túl párás, vizes. Ne helyezze olyan berendezésekhez közel, amelyek er s elektro-mágneses mez vel rendelkeznek és/vagy érzékenyek az elektro-mágneses mez re (villanymotor, floppy lemez, hangszóró, adapter, monitor, video, stb ). Ne öntsön folyadékot az UPS-re, se a belsejébe. Pl. Ne tartson rajta virágot. Ne helyezze az UPS-t nedves környezetbe vagy folyadék közelébe, úgymint víz, vegyi oldat, stb. Ne tegye az UPS-t közvetlen napfényre vagy h forrásra. Tartsa a ventilátor nyílást szabadon, hogy az UPS ne tudjon túlmelegedni. Használjon földelt kábelt az UPS és a hálózati elosztó csatlakoztatásához. Ne csatlakoztasson nyomtatót az UPS-hez, a nagy indulóáram miatt. Ne csatlakoztasson otthoni elektromos felszereléseket, úgymint hajszárító, pórszívó, légkondícionáló, h t, stb. az UPS kimeneteire. BEÜZEMELÉS Vegye ki az UPS-t a csomagolásból. Csatlakoztassa a fali csatlakozóba a hálózati kábel megfelel végét, a másikat pedig az UPS-be. Kapcsolja be az UPS-t az ON/OFF gombbal és ellen rizze, hogy megfelel en m ködik-e hálózaton (zöld HÁLÓZATI LED világít). Az UPS kikapcsolása után, csatlakoztassa a kimeneti aljzatot a számítógép tápbemenetéhez a szállított kábel segítségével. Kapcsolja be az UPS-t, majd a terhelést, és ellen rizze, hogy megfelel en m ködik-e hálózaton (zöld HÁLÓZATI LED világít). FIGYELEM: Ha a LED pirosan, gyorsan villog hangjelzés mellett, akkor a kimeneten alkalmazott terhelés nagyon nagy (az UPS lekapcsol körülbelül 3 másodperc után). A terhelés bekapcsolásakor, a TÚLTERHELÉS LED lehet, hogy röviden villog. Ez tökéletesen normális és ezzel mutatja a bekapcsolási csúcsáram (indulóáram) lefolyását.

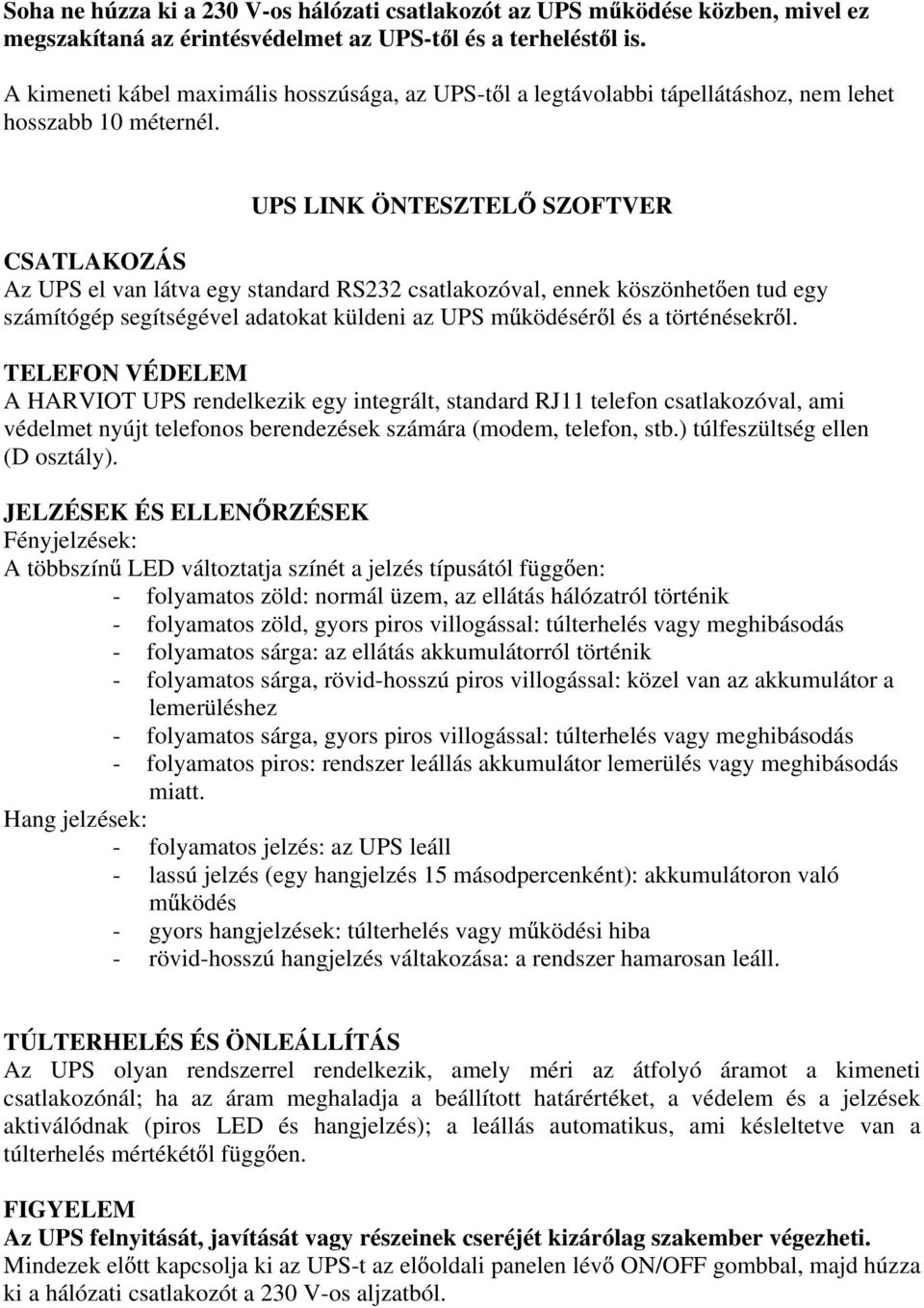

3 Soha ne húzza ki a 230 V-os hálózati csatlakozót az UPS m ködése közben, mivel ez megszakítaná az érintésvédelmet az UPS-t l és a terhelést l is. A kimeneti kábel maximális hosszúsága, az UPS-t l a legtávolabbi tápellátáshoz, nem lehet hosszabb 10 méternél. UPS LINK ÖNTESZTEL SZOFTVER CSATLAKOZÁS Az UPS el van látva egy standard RS232 csatlakozóval, ennek köszönhet en tud egy számítógép segítségével adatokat küldeni az UPS m ködésér l és a történésekr l. TELEFON VÉDELEM A HARVIOT UPS rendelkezik egy integrált, standard RJ11 telefon csatlakozóval, ami védelmet nyújt telefonos berendezések számára (modem, telefon, stb.) túlfeszültség ellen (D osztály). JELZÉSEK ÉS ELLEN RZÉSEK Fényjelzések: A többszín LED változtatja színét a jelzés típusától függ en: - folyamatos zöld: normál üzem, az ellátás hálózatról történik - folyamatos zöld, gyors piros villogással: túlterhelés vagy meghibásodás - folyamatos sárga: az ellátás akkumulátorról történik - folyamatos sárga, rövid-hosszú piros villogással: közel van az akkumulátor a lemerüléshez - folyamatos sárga, gyors piros villogással: túlterhelés vagy meghibásodás - folyamatos piros: rendszer leállás akkumulátor lemerülés vagy meghibásodás miatt. Hang jelzések: - folyamatos jelzés: az UPS leáll - lassú jelzés (egy hangjelzés 15 másodpercenként): akkumulátoron való m ködés - gyors hangjelzések: túlterhelés vagy m ködési hiba - rövid-hosszú hangjelzés váltakozása: a rendszer hamarosan leáll. TÚLTERHELÉS ÉS ÖNLEÁLLÍTÁS Az UPS olyan rendszerrel rendelkezik, amely méri az átfolyó áramot a kimeneti csatlakozónál; ha az áram meghaladja a beállított határértéket, a védelem és a jelzések aktiválódnak (piros LED és hangjelzés); a leállás automatikus, ami késleltetve van a túlterhelés mértékét l függ en. FIGYELEM Az UPS felnyitását, javítását vagy részeinek cseréjét kizárólag szakember végezheti. Mindezek el tt kapcsolja ki az UPS-t az el oldali panelen lév ON/OFF gombbal, majd húzza ki a hálózati csatlakozót a 230 V-os aljzatból.

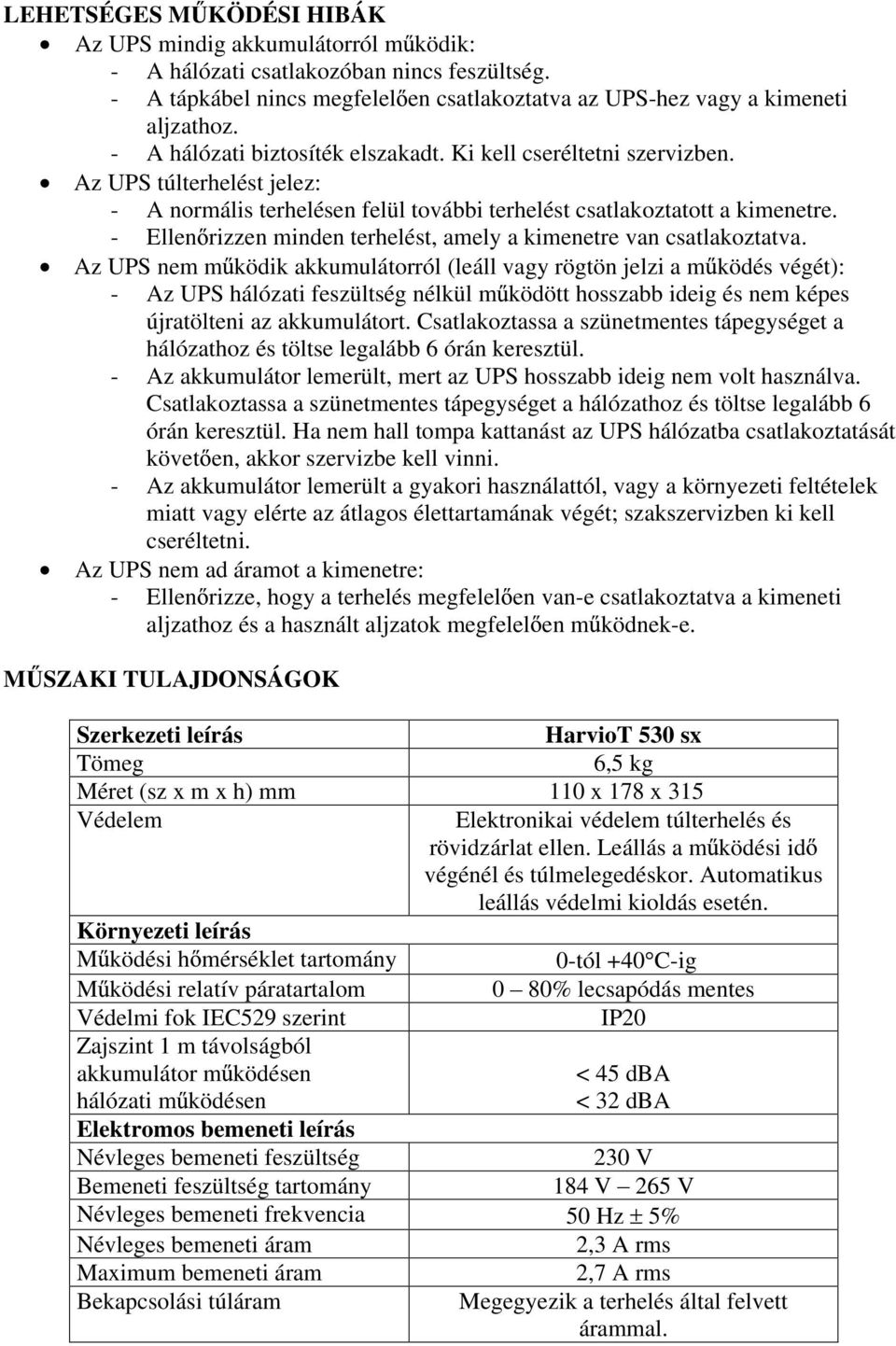

4 LEHETSÉGES M KÖDÉSI HIBÁK Az UPS mindig akkumulátorról m ködik: - A hálózati csatlakozóban nincs feszültség. - A tápkábel nincs megfelel en csatlakoztatva az UPS-hez vagy a kimeneti aljzathoz. - A hálózati biztosíték elszakadt. Ki kell cseréltetni szervizben. Az UPS túlterhelést jelez: - A normális terhelésen felül további terhelést csatlakoztatott a kimenetre. - Ellen rizzen minden terhelést, amely a kimenetre van csatlakoztatva. Az UPS nem m ködik akkumulátorról (leáll vagy rögtön jelzi a m ködés végét): - Az UPS hálózati feszültség nélkül m ködött hosszabb ideig és nem képes újratölteni az akkumulátort. Csatlakoztassa a szünetmentes tápegységet a hálózathoz és töltse legalább 6 órán keresztül. - Az akkumulátor lemerült, mert az UPS hosszabb ideig nem volt használva. Csatlakoztassa a szünetmentes tápegységet a hálózathoz és töltse legalább 6 órán keresztül. Ha nem hall tompa kattanást az UPS hálózatba csatlakoztatását követ en, akkor szervizbe kell vinni. - Az akkumulátor lemerült a gyakori használattól, vagy a környezeti feltételek miatt vagy elérte az átlagos élettartamának végét; szakszervizben ki kell cseréltetni. Az UPS nem ad áramot a kimenetre: - Ellen rizze, hogy a terhelés megfelel en van-e csatlakoztatva a kimeneti aljzathoz és a használt aljzatok megfelel en m ködnek-e. M SZAKI TULAJDONSÁGOK Szerkezeti leírás HarvioT 530 sx Tömeg 6,5 kg Méret (sz x m x h) mm 110 x 178 x 315 Védelem Elektronikai védelem túlterhelés és rövidzárlat ellen. Leállás a m ködési id végénél és túlmelegedéskor. Automatikus leállás védelmi kioldás esetén. Környezeti leírás M ködési h mérséklet tartomány 0-tól +40 C-ig M ködési relatív páratartalom 0 80% lecsapódás mentes Védelmi fok IEC529 szerint Zajszint 1 m távolságból akkumulátor m ködésen hálózati m ködésen IP20 < 45 dba < 32 dba Elektromos bemeneti leírás Névleges bemeneti feszültség 230 V Bemeneti feszültség tartomány 184 V 265 V Névleges bemeneti frekvencia 50 Hz 5% Névleges bemeneti áram 2,3 A rms Maximum bemeneti áram 2,7 A rms Bekapcsolási túláram Megegyezik a terhelés által felvett árammal.

5 Bemeneti fázisok száma Vonali biztosíték Kimeneti hullámforma Akkumulátor m ködésen egyfázisú T4A (késleltetett); 5x20 Közelít szinuszos (megfelel csúcs és RMS értékek) LINE-INTERAKTÍV M ködés típusa Elektromos kimeneti leírás hálózati m ködésen Névleges kimeneti feszültség 230 V rms - 10% Kimeneti áram lineáris terhelésen (cos = 0.7) Aktív kimeneti teljesítmény nem lineáris terhelésen (cos = 0.7) Látható kimeneti teljesítmény nem lineáris terhelésen (cos = 0.7) 2,17 A rms 330 W 530 VA Túlterhelés kapacitás 180% 5 másodpercig Az alkalmazott terhelés cos tartománya Fázisok száma a kimeneten egyfázisú Elektromos kimeneti leírás akkumulátor m ködésen Névleges kimeneti feszültség 230 V rms - 10% Kimeneti frekvencia 50 Hz 1% Aktív kimeneti teljesítmény nem lineáris terhelésen (EN ) Látható kimeneti teljesítmény nem lineáris terhelésen (cos = 0.7) 330 W 530 VA Túlterhelés kapacitás Az alkalmazott terhelés cos tartománya Hatásfok > 80% Akkumulátor m ködés M ködési id (töltött akkumulátorokkal): 120% 5 másodpercig névleges terhelésnél 3 perc 80% névleges terhelésnél 6 perc 50% névleges terhelésnél 13 perc Töltési id 6-12 óra, a töltöttség szintjét l függ en 1 db. Technikai információ, zárt, ólom-savas karbantartást nem igényl akkumulátorok száma 12V 7,2 Ah Szabványok Elektromágneses kompatibilitás Kisugárzás - Védve EN Biztonság EN

6 Az akkumulátorok veszélyes hulladéknak számítanak, ezért elszállításukat törvénynek megfelel en kell végezni. A MetaSystem fenntartja a jogot a fentebb található adatok változtatására, el zetes bejelentés nélkül.
