1 UPS technika. Villamos hálózatok zavaranalizis vizsgálata. Mérésszolgáltatás. 1 ENTERPRICE UPS kezelői útmutató. Az angol gyári dokumentáció sajátos "fordítása". Ver.: 1.0 Utolsó módosítás : Készült a DUNAPACK Hullámtermék Gyár számára VA Hálózati INPUT csatlakozás. Az UPS-t a 230V-os hálózathoz csatlakoztatva, a BATTERY töltés automatikusan elindul, illetve a berendezés kimenetén megjelenik a NORMÁL HÁLÓZAT fázisfeszültsége. 1.ábra Az UPS AC INPUT hálózat csatlakozási pontja Amennyiben az AC INPUT hálózat FÁZIS - NULLA pontjait felcseréljük, akkor a bal oldali széles zöld led VILLOGVA fog jelezni. Ha a FÁZIS - NULLA csatlakozás megfelelő, akkor a led fénye FOLYAMA- TOS, ha ugyanekkor a hálózati feszültség RMS értéke és frekvenciája is megfelelő. ( 2.ábra ) Az alatta lévő sárga fényű led a NORMÁL HÁLÓZAT kimenetre történő kiadhatóságát jelzi. Szigorúbb limit-elvárásoknak kell megfeleljen, mint a fölötte lévő, zöld ledhez tartozó limitek, ezért előfordulhat, hogy bár a zöld led folyamatos fénnyel ég, ugyanekkor a sárga led sötét lesz. A zöld ledhez tartozó RMS limitsáv : 230V RMS +/ - 30%, míg ugyanez a sárga ledhez tartozóan : +/ - 15%. 2.ábra A DISPLAY által megjelenített vizuális információ. A jobb-oldali sárga led világítása ( folyamatos fény ) azt jelzi, hogy a FOGYASZTÓ-t a NORMÁL

2 UPS technika. Villamos hálózatok zavaranalizis vizsgálata. Mérésszolgáltatás. 2 hálózatról tápláljuk. NEM EZ LESZ AZ ALAP ÜZEMÁLLAPOTUNK. A HÁLÓZATI TÁPLÁLÁS CSAK A BERENDEZÉS BE - ÉS KIKAPCSOLÁSAKOR, VALAMINT AZ INVERTER MEGHIBÁSODÁSAKOR KELL, HOGY FENN- ÁLLJON. Az UPS bekapcsolása. Nyomjuk meg az gombot kb. 2 sec időtartamra. Elindul egy önteszt folyamat aminek a végén a két széles zöld led folyamatos fénye az ALAP üzemállapot kialakulását jelzi vissza a számunkra. ( 3. ábra ) 3.ábra A DISPLAY által megjelenített vizuális információ az UPS INVERTER-es üzemében. Akkumulátor töltöttségi szint jelzés. A bal oldali 5 tagú led-sor a BATTERY töltöttségi szintjét jelzi. Néhány napos leállást követően, a telep önkisülés eredményeként valószínűleg az ábra szerinti led-információt fogják tapasztalni % 75-95% 55-75% 35-55% < 35% 4.ábra A DISPLAY által megjelenített vizuális információ a BATTERY töltöttségi állapotáról.

3 UPS technika. Villamos hálózatok zavaranalizis vizsgálata. Mérésszolgáltatás. 3 A FOGYASZTÓ csatlakoztatása a berendezéshez. Két sor csatlakozási pont áll rendelkezésre. Az AC OUTPUT csatlakozósort használjuk STANDARD esetben. 5.ábra FOGYASZTÓ csatlakoztatási lehetőségek. A POWER SHARE OUTPUT -ról olyan FOGYASZTÓ-kat üzemeltetünk, amik esetében megengedett, egy BATTERY kisütéses üzemben, a korábbi lekapcsolás azért, hogy az AC OUTPUT-on lévő másik FOGYASZTÓ az időben tovább tudjon működni. Pl.: a POWER SHARE OUTPUT-ra csatlakoztatunk egy kevéssé fontos PC-ét, míg magát a szervert az AC OUTPUT-ról tápláljuk. Az UPS kimeneti terhelés mértéke. A kimeneti terhelés szintjét a jobb oldali, 6-tagú led-sor jelzi. > 105% % 75-95% 55-75% 35-55% < 35% 6.ábra A DISPLAY által megjelenített vizuális információ az UPS terheltségi állapotáról.

4 UPS technika. Villamos hálózatok zavaranalizis vizsgálata. Mérésszolgáltatás. 4 BATTERY üzem. Ha a NORMÁL HÁLÓZAT kimarad, vagy jellemzője a LIMIT HATÁR-okon kívülre kerül, akkor BATTERY üzem alakul ki. Ennek vizuális megjelenési módja a 7. ábra szerinti. 7.ábra A DISPLAY által megjelenített vizuális információ az UPS BATTERY üzemállapotáról. Ekkor akusztikus jelzés is hallható, mely ideiglenesen "törölhető" az gomb kb. 3 sec-ig tartó megnyomásával. A BATTERY töltöttségi szintjelző led-sor fénye, a kisütés során, fokozatosan "rövidül". A berendezés tipikus áthidalási idő adatai : üresjárásban = 112 perc, 100% -os kiterheltség mellett = 8 perc. ( Ez utóbbi esethez tartozó BATTERY kisütőáram érték kb. 24,3A DC ) Ha a BATTERY-t a lehetséges határig lesütjük, az UPS kikapcsolja önmagát. A HÁLÓZAT visszajövetelét követően automatikusan visszaindul, de a telep feltöltéséig az applikációt nem táplálja az INVER- TER-es útvonalon. Visszatöltési folyamat. 8.ábra A visszatöltés lefolyása. Kb. 165 perc alatt a kivett kapacitás kb. 70%-a kerül visszatöltésre.

5 UPS technika. Villamos hálózatok zavaranalizis vizsgálata. Mérésszolgáltatás. 5 Kikapcsolás. Két kikapcsolási módot ismerünk, melyek a RÉSZLEGES és az un. TELJES fokozatok. Részleges kikapcsolás. Nyomd az OFF gombot 2 sec-ig. Hatására a 2. ábra szerinti üzemállapot alakul ki. ( A FO- GYASZTÓ-i táplálás átkerül a NORMÁL HÁLÓZAT-i irányra.) Teljes kikapcsolás. Ha a részlegesen kikapcsolt UPS AC INPUT hálózati megtáplálását megszüntetjük, akkor a berendezést TELJES mértékben kikapcsoltuk. Ebben az állapotban az UPS NEM SÜTI a belső akkumulátorát és tárolható kb. 1/4-1/2 évig. Ezt követően a telep 24 órás töltése javasolt, az önkisülés okozta veszteségek pótlása miatt. Javasolt használati mód. Amennyiben TELJES áramtalanítást kívánnak végezni ( pl. a hétvégi leállások idején ), akkor az UPS BATTERY kondiciójának megőrzése végett SZÜKSÉGES az UPS TELJES KIKAPCSOLÁSA is. Menete a következő legyen : 1.) Megnyomjuk 2sec időtartamban az UPS OFF gombját. 2.) ELLENŐRIZZÜK, hogy a kialakult üzemállapot az ábrának megfelelő legyen. 9.ábra A DISPLAY által megjelenített vizuális információ az UPS RÉSZLEGES-en kikapcsolt állapotáról. 3.) Ezt követően "lehúzhatjuk" a FŐKAPCSOLÓ-t.

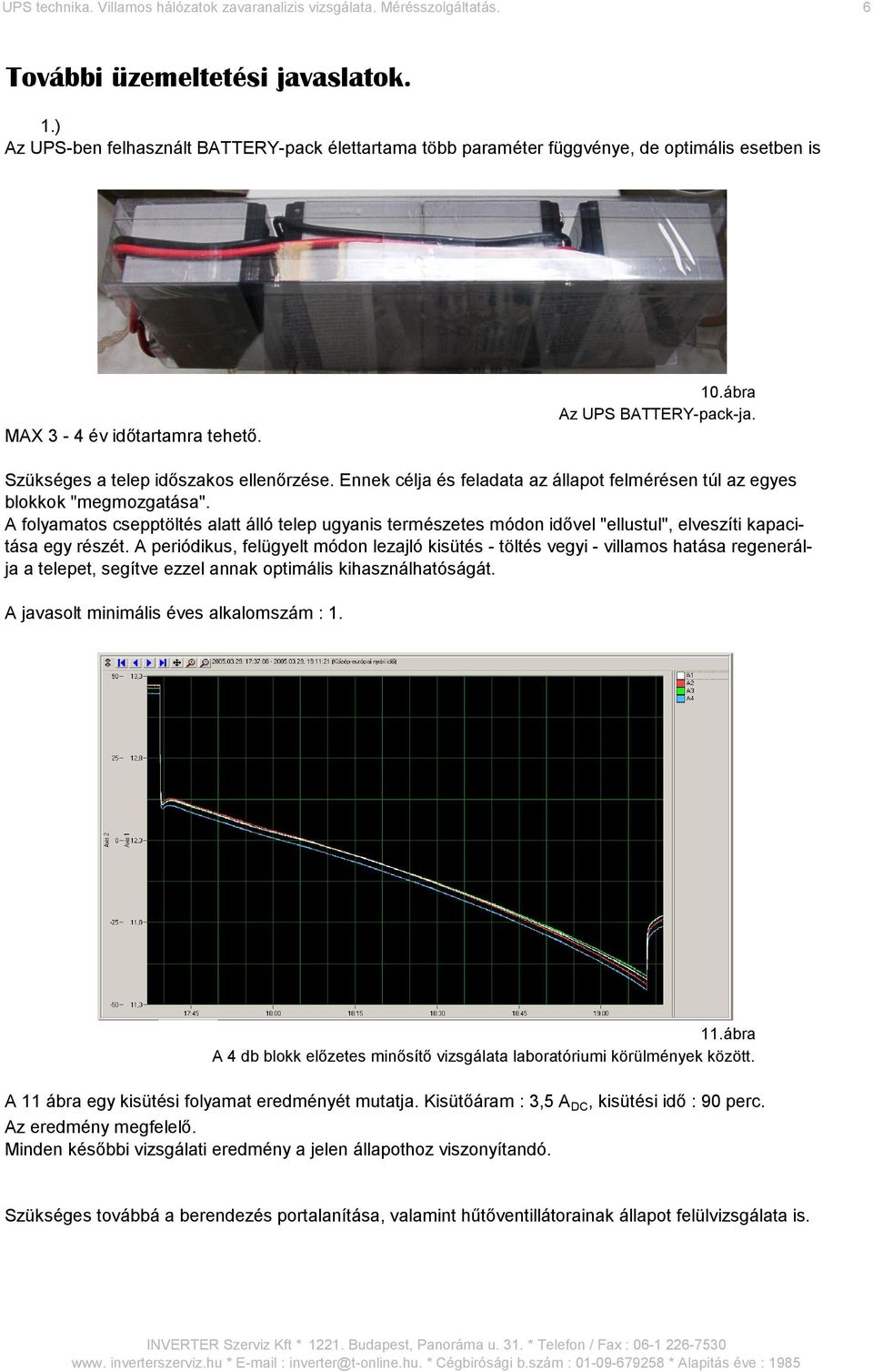

6 UPS technika. Villamos hálózatok zavaranalizis vizsgálata. Mérésszolgáltatás. 6 További üzemeltetési javaslatok. 1.) Az UPS-ben felhasznált BATTERY-pack élettartama több paraméter függvénye, de optimális esetben is MAX 3-4 év időtartamra tehető. 10.ábra Az UPS BATTERY-pack-ja. Szükséges a telep időszakos ellenőrzése. Ennek célja és feladata az állapot felmérésen túl az egyes blokkok "megmozgatása". A folyamatos csepptöltés alatt álló telep ugyanis természetes módon idővel "ellustul", elveszíti kapacitása egy részét. A periódikus, felügyelt módon lezajló kisütés - töltés vegyi - villamos hatása regenerálja a telepet, segítve ezzel annak optimális kihasználhatóságát. A javasolt minimális éves alkalomszám : ábra A 4 db blokk előzetes minősítő vizsgálata laboratóriumi körülmények között. A 11 ábra egy kisütési folyamat eredményét mutatja. Kisütőáram : 3,5 A DC, kisütési idő : 90 perc. Az eredmény megfelelő. Minden későbbi vizsgálati eredmény a jelen állapothoz viszonyítandó. Szükséges továbbá a berendezés portalanítása, valamint hűtőventillátorainak állapot felülvizsgálata is.

7 UPS technika. Villamos hálózatok zavaranalizis vizsgálata. Mérésszolgáltatás. 7 2.) Tartalék berendezés tartása esetén a telep időszakos töltése szükséges. Ciklusidő : 1 / 4 év. Töltési idő : óra. 12.ábra Az 1.500VA-es UPS megjelenési formája.
