SICON ST 045kVA 3/3F SINGLE UPS

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "SICON ST 045kVA 3/3F SINGLE UPS"

Átírás

1 SICON ST 045kVA 3/3F SINGLE UPS MVM - OVIT Lőrinci Erőmű Kezeléstechnikai prezentáció Ver.:

2 Miről lesz szó? Felépítjük a berendezést. SICON ST 045kVA 3/3F UPS kezeléstechnikai prezentáció. 1.FELADAT : Váltakozó feszültség előállítás. Első lépés : IMPULZUS forma. 2.FELADAT : Váltakozó feszültség előállítás. Második lépés : SZINUSZOS forma. 3.FELADAT : INVERTER kimeneti pont kezelés. 4.FELADAT : UPS, mint az egész berendezés kimeneti pontjának a kezelése. Q3 kapcsoló (= UPS OUTPUT) pozíciója a berendezésben. x 5.FELADAT : növeljük a biztonságot REDUNDÁNS (=második) áram útvonal biztosítással. Q1 kapcsoló (=EMERGENCY MAINS) pozíciója a berendezésben. 6.FELADAT : UPS KIMENET TÁPLÁLÁSI IRÁNY választás technikai megvalósítása. UPS KIMENET TÁPLÁLÁSI IRÁNY automatikus megválasztás. UPS kezelői felület információ szolgáltatása az üzem módról. UPS KIMENET TÁPLÁLÁSI IRÁNY manuális váltásának módja. 7.FELADAT : növeljük a biztonságot REDUNDÁNS (=harmadik) áram útvonal biztosítással. mikor használjuk a Q2 kapcsolót? 8.FELADAT : INVERTER DC tápfeszültség nyerés. PUFFER okozta probléma. Lehetőségek : normál HÁLÓZAT, illetve BATTERY. Lehetőségek : normál HÁLÓZAT, illetve BATTERY. Felépítettük a berendezést. Használjuk az UPS-t. 9.FELADAT : RECTIFIER működés a PUFFER automatikus előtöltéséhez. TELEP kezelés. NORMÁL üzemi állapot. x

3 Miről lesz szó? SICON ST 045kVA 3/3F UPS kezeléstechnikai prezentáció. Használjuk az UPS-t. 9.FELADAT : TELEP kezelés. Egyetlen TELEP elvétele az üzemtől. TELEP kezelés. Két TELEP elvétele az üzemtől. 10.FELADAT : Kapcsolások az UPS-ben. Az UPS teljes kikapcsolása. Kapcsolások az UPS-ben. Az UPS bekapcsolása. 11.FELADAT : DISPLAY LED információ tartalom. DISPLAY MENÜ tartalom : MANUAL CONTROL menü. DISPLAY MENÜ tartalom : AUXILIARY (kiegészítő) FUNCTION. DISPLAY MENÜ tartalom : MEASUREMENTS (mérések) FUNCTION. x DISPLAY MENÜ tartalom : ALARM(S) FUNCTION. 12.FELADAT : Üzem ellenőrzés. HIBAJELZÉST ad a készülék. Mi a teendő? Üzem ellenőrzés. NORMÁL üzemi körülmények? Mi a teendő? 13.FELADAT : Ellenőrző kérdések lehetnek a következők. x

4 Mit kell ismernünk és tudnunk kezelni? KOMMUNIKÁCIÓS felület SÉMA ábra LCD DISPLAY Kezelendő KAPCSOLÓK MENÜ kezelő elemek BETÁP illetve OUTPUT pontok INPUT / OUTPUT TERMINÁL 4

5 Hogyan xx lesz szó róla? Úgy, hogy felépítjük a berendezést. 1.FELADAT : Váltakozó feszültség előállítás. Első lépésben : impulzus forma. Ube DC V U KONVERZIÓ - 2 INVERTER PWM vezérlés Uki AC IMPULZUS F A FOGYASZTÓ mindenek előtt!!! Elektronikus teljesítmény tápegység = tervezhető szinusz alaki jellemzővel, eredménye a jobb minőség. PWM = pulzus szélesség moduláció.(pulse Width Modulation) 5

6 Felépítjük a berendezést. 2.FELADAT : Váltakozó feszültség előállítás. Második lépésben : SZINUSZOS forma. Ube DC V INVERTER PWM vezérlés 50Hz L C Uki AC 3x380V F UPS OUTPUT L12 fázis feszültség szinusz. THD-F = 0,76% Total Harmonic Distortion = Teljes Harmónikus Torzitás Tipikusan < 1,5%, a terhelés jellegétől is függő érték. A PWM vezérlési elv alkalmazása révén a szinusz hullám kiszűrése az impulzus alakból viszonylag egyszerű. 6

7 Felépítjük a berendezést. 2.FELADAT. SZINUSZOS váltakozó feszültség előállítás az ST 045 berendezésben. A hangolt szűrő soros fojtója, az ST 045 UPS-ben bele van integrálva a kimeneti trafó szekunder tekercsébe. 7

8 Felépítjük a berendezést. 3.FELADAT. INVERTER kimeneti pont kezelés. SICON ST 045kVA 3/3F UPS kezeléstechnikai prezentáció. Ube DC V INVERTER PWM vezérlés 50Hz L C Uki AC 3x380V F Az INVERTER kimenet a FOGYASZTÓ-ról jó, ha leválasztható. Ez esetben lehetővé válik az INVERTER és a FOGYASZTÓ önálló kezelése. (Nem zavarják egymás életét.) Itt elsősorban nem ez lesz a feladata. Az ITK kapcsoló elemnek egy érdekes funkciója lesz. Szoftveres működtetés Az INVERTER kimenetét kapcsoló elem (ITK) működtetése szoftveres úton történik, azaz közvetlenül nem tudunk az elemre hatni. Fut az UPS-ben egy program, ami felkínálja a programon keresztül történő kapcsoló vezérlés lehetőségét. Lásd később. 8

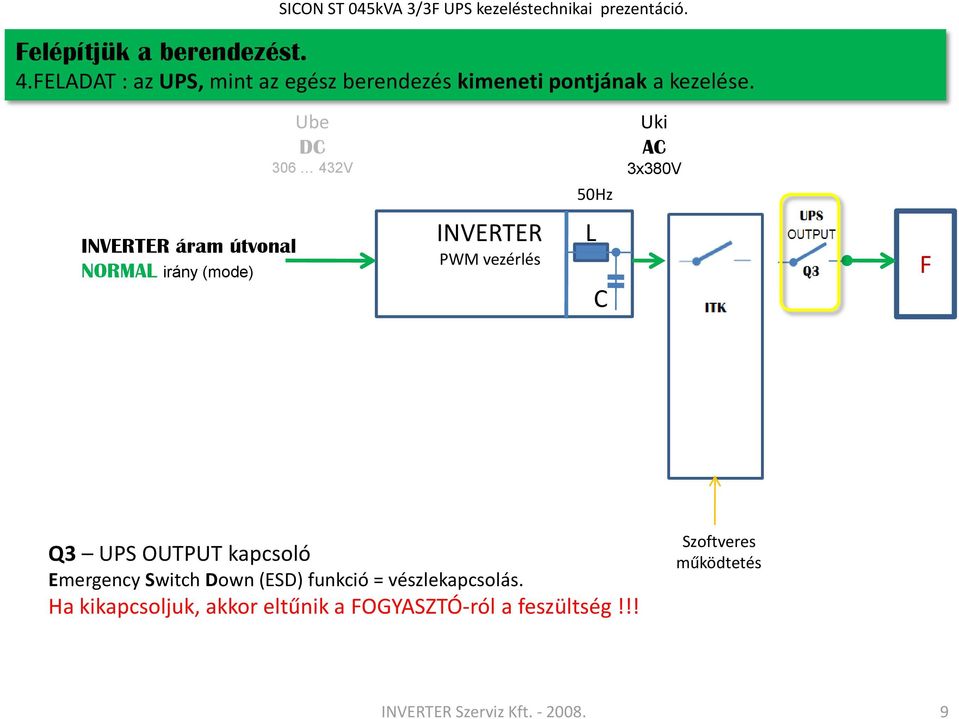

9 Felépítjük a berendezést. 4.FELADAT : az UPS, mint az egész berendezés kimeneti pontjának a kezelése. Ube DC V 50Hz Uki AC 3x380V INVERTER áram útvonal NORMAL irány (mode) INVERTER PWM vezérlés L C F Q3 UPS OUTPUT kapcsoló Emergency Switch Down (ESD) funkció = vészlekapcsolás. Ha kikapcsoljuk, akkor eltűnik a FOGYASZTÓ-ról a feszültség!!! Szoftveres működtetés 9

10 Felépítjük a berendezést. 4.FELADAT : UPS kimeneti pont kezelés. Q3 (=UPS OUTPUT) pozíciója a berendezésben. Ha Q3-at kikapcsoljuk, akkor eltűnik a FOGYASZTÓ-ról a feszültség!!! Csak a FOGYASZTÓ gyors feszültség mentesítési igénye pl. TŰZ- esetén használjuk! Q3 INVERTER PWM vezérlés 50Hz L C F Szoftveres működtetés UPS OUTPUT 10

11 Felépítjük a berendezést. 5.FELADAT : NÖVELJÜK A BIZTONSÁGOT REDUNDÁNS (=második) áram útvonal biztosítással. A FOGYASZTÓ biztonsága mindenek előtt!!! 50Hz INVERTER áram útvonal NORMAL irány (mode) INVERTER PWM vezérlés L C F HÁLÓZATI áram útvonal HÁLÓZATI áram útvonal : * VÉSZ (EMERGENCY) esetén használatos áram útvonal. Szokás KISEGÍTŐ (AUXILIARY) iránynak is nevezni. * Kereszt reteszelt ITK HTK működtetés. UPS AUX L1 fázis feszültség szinusz. Szoftveres működtetés THD-F = 1,68% Tipikusan < 3%, a terhelés jellegétől is függő érték. 11

12 Felépítjük a berendezést. 5.FELADAT : A Q1 (=EMERGENCY MAINS) kapcsoló pozíciója a berendezésben. 50Hz INVERTER áram útvonal (NORMAL táplálási irány) INVERTER PWM vezérlés L C F HÁLÓZATI áram útvonal Q3 UPS OUTPUT Q1 EMERGENCY INPUT Szoftveres működtetés Mi történik akkor, ha a Q1 kapcsolót KI-BE kapcsoljuk a NORMAL módban működő berendezésben? A FOGYASZTÓ működését nem zavarja, de elveszítjük a VÉSZ táplálás lehetőségét. 12

13 Felépítjük a berendezést. 6.FELADAT : UPS KIMENET TÁPLÁLÁSI IRÁNY választás technikai megvalósítása. Szünetmentes váltási igény az egyes áram útvonalak között : mágnes kapcsolók helyett tirisztorok. A félvezetős kapcsoló működési sebessége gyorsabb, az átkapcsolás szünet ideje kisebb. Feltétel : a két áram útvonali feszültség SZINKRONIZMUSA. INVERTER áram útvonal (NORMAL táplálási irány) INVERTER PWM vezérlés 50Hz L C F 1-1,5ms HÁLÓZATI áram útvonal BYPASS Szoftveres működtetés < 1ms 13

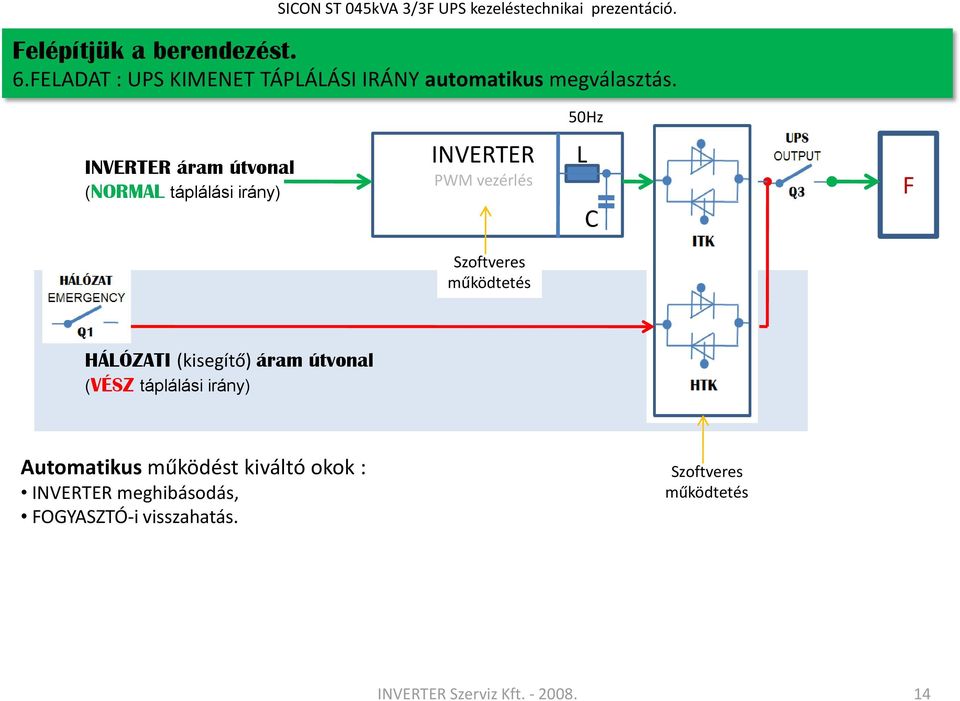

14 Felépítjük a berendezést. 6.FELADAT : UPS KIMENET TÁPLÁLÁSI IRÁNY automatikus megválasztás. 50Hz INVERTER áram útvonal (NORMAL táplálási irány) INVERTER PWM vezérlés L C F Szoftveres működtetés HÁLÓZATI (kisegítő) áram útvonal (VÉSZ táplálási irány) Automatikus működést kiváltó okok : INVERTER meghibásodás, FOGYASZTÓ-i visszahatás. Szoftveres működtetés 14

15 Felépítjük a berendezést. 6.FELADAT : UPS KIMENET TÁPLÁLÁSI IRÁNY automatikus megválasztás. Példa az automatikus működésre : IRÁNY : INVERTER - HÁLÓZAT F Szoftveres működtetés 15

16 Felépítjük a berendezést. 6.FELADAT : UPS kezelői felület információ szolgáltatása az üzem módról. 50Hz INVERTER áram útvonal (NORMAL táplálási irány) INVERTER PWM vezérlés L C F Szoftveres működtetés (4) HÁLÓZATI (kisegítő) áram útvonal (VÉSZ táplálási irány) UPS kezelő felület : VÉSZ irány NORMAL irány HTK állapot jelzés led FOGYASZTÓ Szoftveres működtetés ITK állapot jelzés (4) led INVERTER A mechanikus kapcsolók ( Q3 és Q1 ) az ábrában nincsenek feltüntetve. 16

17 Felépítjük a berendezést. 6.FELADAT : UPS KIMENET TÁPLÁLÁSI IRÁNY manuális váltásának módja. 50Hz INVERTER áram útvonal (NORMAL táplálási irány) INVERTER PWM vezérlés L C F Szoftveres működtetés (4) HÁLÓZATI (kisegítő) áram útvonal (VÉSZ táplálási irány) Kiindulási állapot : A NORMÁL táplálási irány aktív, ITK = ON, Q3 = ON, FOGYASZTÓ = OKÉ Q1 = ON, VÉSZ HÁLÓZAT rendelkezésre áll, SZINKRON = OKÉ NINCS HIBAJLZÉS. DISPLAY kezelés : MANUAL CONTROLS (manuális utasítások) menü kiválasztás Megnyíló lehetőségek : POWER RES LD_INV LD_MAINS LD_MAINS (LOAD MAINS) utasítás kiválasztása, megerősítése. L. később. Eredmény : szünetmentes módon ITK=OFF és HTK=ON váltás. A (4) led kialszik, a led világítani fog. (4) 17

18 Felépítjük a berendezést. 6.FELADAT : UPS KIMENET TÁPLÁLÁSI IRÁNY manuális váltásának módja. Mikor használjuk ezt a két kapcsolási utasítást? (LD_INV és LD_MAINS) Akkor, ha úgy szeretnénk leállítani az UPS-t, hogy a FOGYASZTÓ energia ellátása még, ha a VÉSZ irányon is, de folyamatosan fenntartható kell hogy legyen. Természetesen ekkor ki vagyunk téve a HÁLÓZATI feszültség esetleges eseményeinek, ezért ez mindenképpen egy VESZÉLYES helyzet. Ezért is nevezhetjük ezt az irányt VÉSZ iránynak. Az UPS további kezelési lépéseit lásd később. 18

19 Felépítjük a berendezést. 7.FELADAT : NÖVELJÜK A BIZTONSÁGOT REDUNDÁNS (=harmadik) áram útvonal biztosítással. A FOGYASZTÓ biztonsága mindenek előtt!!! Q2 kezelésével körültekintően kell eljárni!!! Össze lehet zárni az INVERTER kimenetet a HÁLÓZATI fázisokkal!!! 50Hz INVERTER áram útvonal NORMAL irány (mode) INVERTER PWM vezérlés L C (4) F HÁLÓZATI áram útvonal Q3 Q2 Q1 MANUAL EMERGENCY Q2 Szoftveres működtetés MANUAL HÁLÓZATI áram útvonal : * VÉSZ (EMERGENCY) esetén használatos áram útvonal, az időben TARTÓS HÁLÓZATI táplálási irány esetén. Előzőleg a NORMÁL irányról át kell térni a HÁLÓZATI (VÉSZ) irányra az ITK=OFF HTK=ON vezetés váltás révén. 19

20 Felépítjük a berendezést. 7.FELADAT : mikor használjuk a Q2 kapcsolót? SICON ST 045kVA 3/3F UPS kezeléstechnikai prezentáció. A FOGYASZTÓ biztonsága mindenek előtt!!! Q2 kezelésével körültekintően kell eljárni!!! Össze lehet zárni az INVERTER kimenetet a HÁLÓZATI fázisokkal!!! Mikor használjuk? BYPASS áramkör 1.) Ha az UPS kimenetéről eltűnik a feszültség, mert a BYPASS áramkör meghibásodik. Bekapcsolása előtt meg kell gyöződni arról, hogy a és (4) ledek sötétek. Bekapcsolása után Q3-at és az UPS-t ki kell kapcsolni. Lásd később. 2.) Szerviz célból. Q2 zárását követően Q3 kikapcsolandó, amivel az UPS kimenet a FOGYASZTÓ-ról leválik. (4) F HÁLÓZATI áram útvonal Q3 Q2 Q1 NORMÁL üzemi állapothoz tartozó kapcsoló pozíciók. MANUAL EMERGENCY Q2 Szoftveres működtetés MANUAL HÁLÓZATI áram útvonal : ( szokás hívni még : MANUÁLIS BYPASS útvonal ) * VÉSZ (EMERGENCY) esetén használatos áram útvonal, az időben TARTÓS HÁLÓZATI táplálási irány esetén. Előzőleg a NORMÁL irányról át kell térni a HÁLÓZATI (VÉSZ) irányra az ITK=OFF HTK=ON vezetés váltás révén. 20

21 Felépítjük a berendezést. Összegzünk. Mit tudunk az eddigiek alapján? SICON ST 045kVA 3/3F UPS kezeléstechnikai prezentáció. Van három manuálisan kezelendő kapcsolónk : Q3 - UPS OUTPUT Q2 - MANUAL BYPASS (kézi KERÜLŐ) Q1 - BYPASS VÉSZ INPUT (=HÁLÓZAT) Q3 Q2 Q1 MANUAL EMERGENCY Q2 MANUAL HÁLÓZATI áram útvonal 21

22 Felépítjük a berendezést. 8.FELADAT : INVERTER DC tápfeszültség nyerés. PUFFER okozta probléma. Az INVERTER INPUT ponton DC puffer kondenzátor (~ néhány ezer uf) szükséges a DC táp impulzus üzemű terhelése miatt. Ube DC V A Cp puffer kondenzátor jelenléte fel fog vetni egy problémát. BATTERY FUSE bezárás? PUFFER + Cp INVERTER PWM vezérlés 50Hz BYPASS áramkör (4) F HÁLÓZATI áram útvonal MANUÁLIS HÁLÓZATI áram útvonal Szoftveres működtetés Q3 Q2 Q1 22

23 Felépítjük a a berendezést. SICON ST 045kVA 3/3F UPS kezeléstechnikai prezentáció. 5.FELADAT 8.FELADAT : NÖVELJÜK INVERTER DC A BIZTONSÁGOT tápfeszültség nyerés. REDUNDÁNS Lehetőségek (=harmadik) : normál áram HÁLÓZAT, útvonal biztosítással. illetve BATTERY. U KONVERZIÓ - 1 U KONVERZIÓ - 2 = DUPLA KONVERZIÓ RECTIFIER EGYENIRÁNYITÓ 3F2U6Ü Tirisztoros híd Ube DC PUFFER + Cp INVERTER PWM vezérlés 50Hz BYPASS áramkör (4) F 410V 410V HÁLÓZATI áram útvonal Q3 Q2 Q1 Q4 Szoftveres működtetés MANUÁLIS HÁLÓZATI áram útvonal UPS EMERGENCY INPUT BATTERY OUTPUT MAINS MAINS POZ NEG 23

24 Felépítjük a berendezést. 8.FELADAT : INVERTER DC tápfeszültség nyerés. Lehetőségek : normál HÁLÓZAT, illetve BATTERY. U KONVERZIÓ - 1 U KONVERZIÓ - 2 = DUPLA KONVERZIÓ RECTIFIER EGYENIRÁNYITÓ 3F2U6Ü Tirisztoros híd Ube DC PUFFER + Cp INVERTER PWM vezérlés 50Hz BYPASS áramkör (4) F 410V 410V HÁLÓZATI áram útvonal Q3 Q2 Q1 Q4 Szoftveres működtetés MANUÁLIS HÁLÓZATI áram útvonal UPS EMERGENCY INPUT BATTERY OUTPUT MAINS MAINS POZ NEG 24

25 Felépítettük a berendezést. SICON ST 045kVA 3/3F UPS kezeléstechnikai prezentáció. U KONVERZIÓ - 1 U KONVERZIÓ - 2 = DUPLA KONVERZIÓ 0,4kV mező RECTIFIER EGYENIRÁNYITÓ 3F2U6Ü Tirisztoros híd Ube DC PUFFER + Cp INVERTER PWM vezérlés 50Hz BYPASS áramkör (4) F 410V 410V 0,4kV mező 1 HÁLÓZATI áram útvonal MANUÁLIS HÁLÓZATI áram útvonal UPS OUTPUT EMERGENCY M. Q3 Q2 Q1 Q4 Szoftveres működtetés UPS EMERGENCY INPUT BATTERY OUTPUT MAINS MAINS POZ NEG 25

26 Miről lesz szó? SICON ST 045kVA 3/3F UPS kezeléstechnikai prezentáció. Használjuk az UPS-t. 9.FELADAT : RECTIFIER működés a PUFFER automatikus előtöltéséhez. 27. TELEP kezelés. NORMÁL üzemi állapot. 28. Egyetlen TELEP elvétele az üzemtől. 29. Két TELEP elvétele az üzemtől. 30. x x

27 Használjuk az UPS-t. 9.FELADAT : RECTIFIER működés a PUFFER automatikus előtöltéséhez. A DC-kör első (=hideg állapotbeli) bekapcsolása a KRITIKUS. Folyamat : * Bekapcsoljuk a Q4 INPUT MAINS kapcsolót. Működni kezd az elektronika, feláll a processzoros áramkör. Tudni fogja, hogy ez egy első bekapcsolás, ezért hátra viszi az egyenirányító tirisztorainak a gyújtás vezérlését. Ehhez az állapothoz 0V-os DC híd kimenő feszültség fog tartozni. * Lassan, 0-ról növeli az időben pl. az R-fázis tirisztorainak a g-k gyújtójel impulzusát, amivel fokozatosan növeli a DC feszültség értékét, majd egy REF feszültségszint fölött, a vezetés 3F-úvá válik. (Foto : DIGYS DEMO) Ekkor csipogó hangot hallunk a MIMIC-ből,továbbá az (1) DISPLAY led, ami korábban sötét volt, világítani fog. * Ezt követően léphetünk tovább a program MANUAL CONTROLS / POWER / START utasításhoz és hajtsuk végre mindazon lépéseket, amiket a DISPLAY-én megjelenő szöveges text kér tőlünk. (Kapcsolók, biztosítók bezárása.) Q3 Q2 Q1 Q4 (1) (2) RECTIFIER INVERTER 27

28 Használjuk az UPS-t. 9.FELADAT : TELEP kezelés. NORMÁL üzemi állapot. A csepptöltési feszültség változási tartománya : 2,27 2,30V/cella. A TELEP párhuzamosítás DC oldali REDUNDANCIA, azaz biztonság növelő körülmény : Egy TELEP hibája esetén is van BATTERY alátámasztás. Megnövelt áthidalási idő képesség. A biztosító betétről azt kell tudni, hogy az SPECIÁLIS, DC zárlati áram megszakítására képes. 28

29 Használjuk az UPS-t. 9.FELADAT : TELEP kezelés. Egyetlen TELEP elvétele az üzemtől. A betét visszazárása közben ne legyen semmilyen más esemény az UPS üzemében. Pl. ne álljon fenn ezen közben HÁLÓZAT kimaradás. Azzal mindenesetre számolni kell, hogy a HÁLÓZAT kiesés áthidalási idő képesség kvázi felére csökken egy TELEP mellett. 29

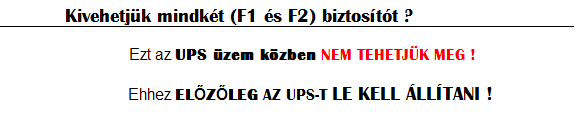

30 Használjuk az UPS-t. 9.FELADAT : TELEP kezelés. Két TELEP elvétele az üzemtől. UPS = Uninterrupted Power Supply Megszakítás mentes teljesítmény tápforrás 30

31 Miről lesz szó? SICON ST 045kVA 3/3F UPS kezeléstechnikai prezentáció. 10.FELADAT : Kapcsolások az UPS-ben. Az UPS teljes kikapcsolása. Az UPS bekapcsolása. x x

32 10.FELADAT : Kapcsolások az UPS-ben. Az UPS teljes kikapcsolása. (1) (4) DISPLAY NORMAL táplálási irány AKTIV állapot MANUAL CONTROLS menü elérés Kapcsoló mező Szempont : A FOGYASZTÓ energiaellátását továbbra is biztosítani kell. Terv : 1.) A NORMÁL áram utat ki kell kapcsolni. 2.) A HÁLÓZATI áram útvonalat be kell kapcsolni. 3.) A MANUÁLIS HÁLÓZATI áram útvonalat be kell kapcsolni. 4.) Az UPS-t feszültség mentesíteni kell. OFF ON ON ON Q3 Q2 Q1 Q4 Q4 NORMAL üzemi állapot Q3 Végrehajtás : A.) Előzetes ellenőrzés : * DISPLAY SÉMA-ábra : (1) és (4) ZÖLD ledek világítanak, a többi sötét. NORMÁL táplálási irány AKTIV és NINCS HIBA jelzés. * Kapcsoló mező : Q3=ON UPS OUTPUT Q2=OFF MANUÁLIS HÁLÓZATI irány Q1=ON HÁLÓZATI áram útvonal INPUT Q4=ON INPUT MAINS (Az ábra ennek az állapotnak felel meg.) A BYPASS ITK HTK kapcsoló elemeket kell kezelni, ami szoftveres úton történik a MIMIC DISPLAY-re lesz szükségünk. Q1 Q2 32

33 10.FELADAT : Kapcsolások az UPS-ben. Az UPS teljes kikapcsolása. (1) (4) DISPLAY NORMAL táplálási irány AKTIV állapot Szempont : A FOGYASZTÓ energiaellátását továbbra is biztosítani kell. 1 MANUAL CONTROLS menü elérés B.) Lépések : 1.) DISPLAY MANUAL CONTROLS nyomógomb megnyomása. 2.) Lenyíló MENÜ-ben LD_MAINS utasítás választás a (4) Q4 Q1 Q2 Q3 TEXT alatti nyomógomb megnyomásával. 3.) Megjelenik egy újabb TEXT, ami az utasítás teljesítési szándék megerősítését kéri : pl.: INSTRUCTION CONFIRMED? Nyomd meg a YES text alatti nyomógombot. Az utasítás végrehajtódik. A FOGYASZTÓ a HÁLÓZATI áram útvonal irányról kap táplálást a továbbiakban. 4.) Ellenőrizd, hogy a DISPLAY (4) led SÖTÉT, míg a led világít állapot fennáll-e?

34 10.FELADAT : Kapcsolások az UPS-ben. Az UPS teljes kikapcsolása 9 lépésben. Szempont : A FOGYASZTÓ energiaellátását továbbra is biztosítani kell. 6 5 OFF 9 OFF 7 OFF Kapcsoló mező B.) Lépések : 5.) Kapcsold be a Q2 kapcsolót ON pozícióba. Hatás : a KÉZI KERÜLŐ irány aktív lesz. 6.) Kapcsold ki a Q3 kapcsolót. (OFF) Hatás : az UPS kimenet leválasztása a FOGYASZTÓ-ról. 5 6 ON ON Q3 Q2 Q1 Q4 7.) Kapcsold ki a Q4 kapcsolót. (OFF) Hatás : az INPUT MAINS HÁLÓZAT megszűnik. 8.) Kapcsold ki az F1 és F2 BATTERY biztosítókat az akkumulátor szekrényben. (OFF) Hatás : A DC tápfeszültség megszűnik Q4 Q1 8 Q3 6 9.) Kapcsold ki a Q1 kapcsolót. (OFF) Hatás : a BYPASS áramkör EMERGENCY INPUT-ja megszűnik. Percekkel később a MIMIC DISPLAY sötétté válik, mert az elektronikai tápegység leáll. 9 5 Q2 34

35 10.FELADAT : Kapcsolások az UPS-ben. Az UPS bekapcsolása 12 lépésben. Szempont : A FOGYASZTÓ energiaellátását továbbra is biztosítani kell. 35

36 10.FELADAT : Kapcsolások az UPS-ben. Az UPS bekapcsolása 12 lépésben. Szempont : A FOGYASZTÓ energiaellátását továbbra is biztosítani kell. 36

37 10.FELADAT : Kapcsolások az UPS-ben. Az UPS bekapcsolása 12 lépésben. Szempont : A FOGYASZTÓ energiaellátását továbbra is biztosítani kell. 37

38 10.FELADAT : Kapcsolások az UPS-ben. Az UPS bekapcsolása 12 lépésben. Szempont : A FOGYASZTÓ energiaellátását továbbra is biztosítani kell. 38

39 10.FELADAT : Kapcsolások az UPS-ben. Az UPS bekapcsolása 12 lépésben. Szempont : A FOGYASZTÓ energiaellátását továbbra is biztosítani kell. 39

40 10.FELADAT : Kapcsolások az UPS-ben. Az UPS bekapcsolása 12 lépésben. Szempont : A FOGYASZTÓ energiaellátását továbbra is biztosítani kell. 40

41 10.FELADAT : Kapcsolások az UPS-ben. Az UPS bekapcsolása 12 lépésben. Szempont : A FOGYASZTÓ energiaellátását továbbra is biztosítani kell. 41

42 10.FELADAT : Kapcsolások az UPS-ben. Az UPS bekapcsolása 12 lépésben. Szempont : A FOGYASZTÓ energiaellátását továbbra is biztosítani kell. 42

43 10.FELADAT : Kapcsolások az UPS-ben. Az UPS bekapcsolása 12 lépésben. Szempont : A FOGYASZTÓ energiaellátását továbbra is biztosítani kell. 43

44 10.FELADAT : Kapcsolások az UPS-ben. Az UPS bekapcsolása 12 lépésben. Szempont : A FOGYASZTÓ energiaellátását továbbra is biztosítani kell. 44

45 Miről lesz szó? SICON ST 045kVA 3/3F UPS kezeléstechnikai prezentáció. 11.FELADAT : DISPLAY LED információ tartalom. DISPLAY MENÜ tartalom : MANUAL CONTROL menü. AUXILIARY (kiegészítő) FUNCTION. MEASUREMENTS (mérések) FUNCTION. ALARM(S) FUNCTION. x x

46 11.FELADAT : DISPLAY LED információ tartalom. (1) (2) (4) (1) : EGYENIRÁNYITÓ bekapcsolt állapotot jelent. Nem kizárólag a 3F-ú HÁLÓZAT OKÉ jelzése. (2) : a TELEP kapocs feszültség 1,80V/cella érték elérésekor kezd KRITIKUSSÁ válni. Ezért a jelzésbeli váltás. HANG jelzésben is vált szaporábbá. 1,80V/c x 6db = 10,80V/BLOKK 10,80V/B x 30db = 324,00V/kapocs feszültség UPS automatikus STOP 1,70V/cellánál : 1,70V/c x 6db = 10,20V/BLOKK 10,20V/B x 30db = 306,00V/kapocsfeszültség Itt a működés ITK HTK váltást csinálna, de ekkor nincs HÁLÓZATI VÉSZ betáplálásunk lévén, hogy TELEP üzem akkor alakul ki, ha a HÁLÓZAT kiesik. : az AUTOMATIKUS HÁLÓZATI VÉSZ táplálási irány aktív ( = HTK bekapcsolt állapotú) (4) : az INVERTER kimenet ITK tirisztoros kapcsolója bekapcsolt állapotban van. # : összegzett HIBA jelzés. 46

47 11.FELADAT : DISPLAY MENÜ tartalom : MANUAL CONTROL. START ON/OFF Mit jelentenek az egyes utasítások? POWER : START : a kikapcsolt állapotban lévő UPS bekapcsolási folyamatát indítja el. Használatát megelőzi a Q4 INPUT MAINS kapcsoló ON pozícióba állítása, hogy az elektronika működhessen. Azt se feledjük, hogy néhány perc puffer előtöltési időt ki kell várnunk Q4 zárását követően. (A csipogó hang megjelenéséig.) Követni kell a DISPLAY-én megjelenő utasításokat. Ha 20sec-ig nem lépsz semmit, akkor kezdheted az egész folyamatot elölről. STOP : a folyamat végig vitele a FOGYASZTÓ-ról is eltüntetheti a feszültséget, ezért JAVASLOM, HOGY JÁRJ EL A 10.FELADAT LEÍRÁSA SZERINT. ON / OFF : a BYPASS áramkör ITK HTK elemeit vezérli, lekapcsolja, vagy bekapcsolja a FOGYASZTÓ feszültségét. NE HASZNÁLD! Olyan a hatása, mintha a Q3 kapcsolód kezelnéd!!! 47

48 11.FELADAT : DISPLAY MENÜ tartalom : MANUAL CONTROL. RESET : A berendezésben RIASZTÁS jelzések keletkeznek, ha a MÉRÉSSEL kontrollált jellemzők bármelyike, a tervező által specifikált LIMIT-határon kívülre kerül. A RIASZTÓ jelzések egy némelyike RETESZELT módon marad meg, míg a döntő többsége az OK megszűntével, mint jelzés is megszűnik. A RETESZELT jelzés a RESET funkció használatával törölhető. NE HASZNÁLJUK a törlést akkor, amikor áramköri meghibásodásra utaló jelzésünk van. Általában véve mondható, hogy ezt a funkciót, az átlagos üzem során, nem szoktuk használni. LD_INV / LD_MAINS : A FOGYASZTÓ energia táplálási irányának a megválasztására szolgáló utasítások, mégpedig oly módon, hogy az áramút irány váltását SZÜNETMENTES módon képes megvalósítani,ha a SZINKRONIZMUS a két HÁLÓZAT között, a váltás pillanataiban, fennáll. Ezt az utasítás-párost HASZNÁLD, ha a berendezést KI-BE kapcsolod. Lásd a 9.FELADAT-ban leírtakat. MANUAL BYPASS : Felvettem a menübe. Akkor használjuk, ha a VÉSZ, azaz HÁLÓZATI táplálási irányt az UPS teljes leállítását követően is fenn akarjuk tartani. Lásd a 9.FELADAT-ban leírtakat. 48

49 11.FELADAT : DISPLAY MENÜ tartalom : AUXILIARY (kiegészítő) FUNCTION. LCD DISPLAY tartalom, amely a D funkció gomb megnyomása után jelenik meg : az AUXILIARY FUNCTION sub menü lehetőségeit mutatja. D Az LCD kijelző tartalom a D jelű nyomógomb megnyomását követően jelenik meg. LED : A MIMIC áramkör 5db led diódájának működő képességét ellenőrzi egymást követő sorrendben történő felvillantásukkal. A TESZT kikapcsolásához szükség lehet a billentyű ismételt megnyomására. BUZZER : A HIBA állapothoz tartozóan hangjelzés kérhető, ha a BUZZER ACTIVATED (aktivált) állapotban van. Javaslom, hogy NE kapcsoljuk ki. (DEACTIVATED) PASSWORD : JELSZÓ az UPS SETUP-jába történő belépéshez. CSAK SZERVIZ CÉLOKAT SZOLGÁL!!! LANGUAGE : Sajnos magyar nyelvű szöveg megjelenítés nem kérhető. 49

50 11.FELADAT : DISPLAY MENÜ tartalom : AUXILIARY (kiegészítő) FUNCTION. TIME : Az aktuális év hó nap és az óra perc sec beállítása. Jelentősége abban áll, hogy az UPS belső esemény naplózása ( FEKETE DOBOZ ) korrekt dátumokkal dolgozhasson. Így ugyanis elemzési lehetőségünk lehet. A KARBANTARTÓ kezeli a funkciót. BATT : A TELEP KAPOCSFESZÜLTSÉG SZINTŰ automatikus ellenőrzését szolgálja. Beállítható időközönként kisüti a TELEP-et és a kapocsfeszültség értéke alapján minősíti a TELEP állapotát. MIUTÁN JÓ KAPOCSFESZÜLTSÉG MELLETT EGYEDI BLOKK PROBLÉMÁK LEHETNEK A TELEPBEN, ezért ez korántsem teljes értékű TELEP vizsgálati mód. Javaslom, hogy NE HASZNÁLJUK. A funkció ki van kapcsolva. 50

51 11.FELADAT : DISPLAY MENÜ tartalom : AUXILIARY (kiegészítő) FUNCTION. E E BUZZER RESET. Aktuálisa fennálló RIASZTÁS hangjelzésének NYUGTÁZÁSA. A törlés csak az aktuális jelzést nyugtázza. Ha újabb érkezik, akkor a BEEP hang újból megjelenik, vagy ha a nyugtázott állapot TARTÓSAN fennmarad, akkor a jelzés időben később, újból FIGYELMEZTETHET a probléma fenn álltára. 51

52 11.FELADAT : DISPLAY MENÜ tartalom : MEASUREMENTS FUNCTION. A A MEASUREMENT(S). Az UPS, a működés megfelelősségét számtalan mennyiség ciklikus mérése alapján, az értékek REFERENCIÁ-hoz történő hasonlításával, ítéli meg. A mért értékek többsége a kezelő számára is rendelkezésre áll. Ha az egyes mennyiségek értékeit feljegyezzük a NORMÁL = JÓ működési állapothoz tartozóan, akkor az időszakos UPS kontrol állhat abból, hogy ezen értékeket a korábbi önmagukhoz viszonyítva minősítjük. A lényeges eltérés mindenképpen figyelem felhívó kell legyen. 52

53 11.FELADAT : DISPLAY MENÜ tartalom : ALARM(S) FUNCTION. B A00 B ALARM(S). Az UPS, a működés megfelelősségét számtalan mennyiség ciklikus mérése alapján, a mért értékek REFERENCIÁ-hoz történő hasonlításával, ítéli meg. Ha a viszonyítás eredménye HIBÁ-ra utaló, akkor RIASZTÁS keletkezik. A RIASZTÁS egyrészről AKUSZTIKUS jelzés, másrészről pedig NAPLÓZOTT esemény feldolgozást jelent. A hiba KÓD-dal és rövid TEXT-el jelenik meg a DISPLAY-én. A kód az A betűből és egy kétjegyű számból áll, például : A00. A TEXT az A00-hoz tartozóan például az : INPUT MAINS ABSENT lehet. Más példa : A30 EMERGENCY MAINS ABSENT. A naplózott esemény olvasásnak megvan a maga vissza fejtő technikája. A30 53

54 Miről lesz szó? SICON ST 045kVA 3/3F UPS kezeléstechnikai prezentáció. 12.FELADAT : Üzem ellenőrzés. NORMÁL üzemi körülmények? Mi a teendő? HIBAJELZÉST ad a készülék. Mi a teendő? x x

55 12.FELADAT : Üzem ellenőrzés. NORMÁL üzemi körülmények. Mi a teendő? Az UPS üzem RUTIN ellenőrzésére az alábbi teendőket tudom ajánlani : A megszokott körülményekhez képesti változást keresünk. 1.) Mindenek előtt is ellenőrizzük a DISPLAY séma ábra LED jelzéseit. * A (4) led ZÖLD jelzését kell látnunk. * A led sötét kell legyen. * A (2) led sötét kell legyen. * Az (1) led ZÖLD jelzését kell látnunk. * A # HIBA led sötét kell legyen. 2.) Ellenőrizzük az UPS kimeneti feszültség és áram jellemzőit, valamint a TELEP csepptöltési kapocsfeszültségének az értékét. Előbbi kettő a FOGYASZTÓ szempontjából, az utóbbi a TELEP kondíció szempontjából fontos. MEASUREMENTS menü OUTPUT szekció VOLTAGE CURRENT MEASUREMENTS menü BATTERY szekció VOLTAGE 3.) Ellenőrizzük az UPS működési zaj szintjét. A zaj a hűtőventilátorok működésének az eredménye. Ha csendesebb a szokottnál, akkor feltehetőleg meghibásodott egy, vagy több ventilátorunk. Ha hangosabb, akkor ventilátort kell cserélnünk. 4.) Ellenőrizzük a helység hőmérsékletét. A megfelelő termikus körülmény állandósága a rendszer elemeinek az élet tartama szempontjából fontos. 5.) Vizuális ellenőrzés. Amit látni lehet. 55

56 12.FELADAT : Üzem ellenőrzés, avagy csipogó hang jön a készülékből. Mi a teendő? Mindenek előtt is ellenőrizzük a DISPLAY séma ábra LED jelzéseit. 1.) Fontos, hogy a (4) led ZÖLD jelzését lássuk. Ha ez teljesül, akkor a FOGYASZTÓ energia ellátása az INVERTER-ről zavartalan. Némiképp megnyugodhatunk. Lépjünk tovább : Ha az (1) led nem világít, akkor az INPUT MAINS HÁLÓZAT kiesett, vagy rosszabb esetben az EGYENIRÁNYÍTÓ hibásodott meg. A további HIBA behatároláshoz meg kell nézni és értékelni kell a DISPLAY-én megjelenő hibaüzenetet, illetve az UPS HISTORY tartalmát. HIBA üzenet HISTORY-ba jutás Ha az INPUT MAINS HÁLÓZAT kimaradása a gond, akkor világítani fog a (2) led, ami a TELEP kisütéses állapotba kerülését jelenti. Ez kontrol alatt tartandó esemény, mert a TELEP energiája véges. Lépj a MEASUREMENTS menü BATTERY SECTION sub menüjébe és keresd a BACK-UP TIME jellemzőt. Ez egy percben értendő idő adat : ennyi ideig tudja a TELEP a FOGYASZTÓ energiaellátását biztosítani. Ha már csak perc lesz hátra, akkor készülj fel a FOGYASZTÓ szoftveres leállítására. Ne úgy álljon le a működés, hogy elmegy a tápfeszültsége. Ekkor adatvesztés lehetséges. MÉRÉS menü-be jutás 56

57 12.FELADAT : Üzem ellenőrzés, avagy csipogó hang jön a készülékből. Mi a teendő? Mindenek előtt is ellenőrizzük a DISPLAY séma ábra LED jelzéseit. 2.) A (4) led ZÖLD jelzését nem látjuk. Helyette világít a led. Ez azt jelenti, hogy a FOGYASZTÓ energia ellátása a HÁLÓZAT-ra került, ami VÉSZ helyzet. Lépjünk tovább : Ha az (1) led világít, akkor az INPUT MAINS HÁLÓZAT rendben van és az EGYENIRÁNYÍTÓ is működik. A további HIBA behatároláshoz meg kell nézni az ALARM üzenetet és a HISTORY tartalmát egyaránt. Az egyik lehetséges ok : meghibásodott az INVERTER áramkör. A másik lehetséges magyarázat : Ha teljesen kisütjük a TELEP-et, akkor a folyamat végén az INVERTER működése leáll. A BYPASS áramkör átterhel(ne) a HÁLÓZAT-i irányra, de ez csak azt követően lehet hatásos, ha a HÁLÓZAT visszatért. Amennyiben a led világít, akkor feltehető, hogy ez már bekövetkezett. HIBA üzenet HIBA üzenet 57

58 12.FELADAT : Üzem ellenőrzés, avagy csipogó hang jön a készülékből. Mi a teendő? Mindenek előtt is ellenőrizzük a DISPLAY séma ábra LED jelzéseit. 3.) A (4) led ZÖLD jelzését nem látjuk. Nem világít a led sem. Ez azt jelenti, hogy a FOGYASZTÓ energia ellátása MEGSZAKADT, ami VÉSZ helyzet. Miután a FOGYASZTÓ már kiesett, nem kell kapkodni a megoldással. Ellenőrizd, hogy az UPS-ből tényleg nem jön ki feszültség? Ha DISPLAY sötét, akkor az UPS meghalt. Lépj tovább az A.) ponthoz. * Ha a DISPLAY funkcionál, akkor lépj a MEASUREMENTS menüben az OUTPUT szekcióba és ott keresd a VOLTAGE jellemzőt. Ha 0V körüli értékeket látsz mindhárom fázisban, akkor lépj tovább az A.) ponthoz. A.) Kapcsold be a Q2 MANUAL HÁLÓZATI kapcsolót. Ha a HÁLÓZAT rendben van, akkor ezzel visszajön a feszültség a FOGYASZTÓ számára. A Q1 Q3 és a Q4 kapcsolókat kapcsold ki. (OFF pozíció.) A további HIBA behatároláshoz meg kell nézni az ALARM üzenetet, továbbá a HISTORY tartalmát. HIBA üzenet HIBA üzenet 58

59 SICON ST 045kVA 3/3F UPS kezeléstechnikai prezentáció. Sok sikert az önálló munkához. Köszönet a figyelmükért. 59

60 13.FELADAT : Ellenőrző kérdések lehetnek a következők. 1.) Hol található a berendezésben az ITK kapcsoló elem és mi a funkcionalitása? 2.) Hol található a berendezésben a HTK kapcsoló elem és mi a funkcionalitása? 3.) Az UPS OUTPUT kapcsolót (Q3) kikapcsoljuk. Mi fog történni? 4.) Melyik áramköri egységre csatlakozik az UPS-ben az INPUT MAINS HÁLÓZAT? 5.) Melyik áramköri egységre csatlakozik az UPS-ben az EMERGENCY MAINS HÁLÓZAT? 6.) Eredetét tekintve honnan származik (azonos-e?) az INPUT MAINS, illetve az EMERGENCY MAINS HÁLÓZAT? 7.) Mi az EMERGENCY MAINS HÁLÓZAT szerepe az UPS-ben? 8.) Hogyan történik a FOGYASZTÓ táplálási irányának átkapcsolása az INVERTER és az EMERGENCY MAINS hálózatok között? 9.) Mi a MANUAL BYPASS kapcsoló feladata az UPS-ben? 10.) Mi a BYPASS áramkör? 11.) Mikor, milyen körülmények között kapcsolhatod be a MANUAL BYPASS kapcsolót? 12.) Miért nem zárható be a BATTERY biztosítója az UPS kikapcsolt állapotában? 13.) Miért fontos a szinkronizmus az INVERTER és az EMERGENCY MAINS feszültségek között? 14.) Mikor zárható be a BATTERY biztosítója? Mi utal erre az UPS működésében? 15.) Üzembiztonsági szempontból miért előnyös a párhuzamos TELEP használat? 16.) Elvehető-e az egyik TELEP az UPS-től üzem közben? 17.) Milyen körülmények között adható vissza a kikapcsolt TELEP az UPS leállítása nélkül? 18.) A DISPLAY séma ábrában melyik lednek van villogó állapot jelzése és az mit jelent? 19.) Sorold fel a négy fő összetevőjét a DISPLAY menünek. 20.) Milyen veszélyt rejt magában a POWER menü STOP utasításának a használata? 21.) Miért nem használjuk a POWER menü ON OFF utasításait? 22.) Fennálló riasztás jelzést melyik gomb használatával nyugtázol? ( BUZZER RESET) 23.) Akkumulátoros üzemben hogyan tudod megállapítani, hogy mennyi TELEP üzem van még hátra? 60

61 13.FELADAT : Ellenőrző kérdések lehetnek a következők. 25.) Kapcsold KI az UPS-t úgy, hogy a FOGYASZTÓ energia ellátása jogfolytonosan fenn maradjon. A kapcsolók kikapcsolás előtti állapota : Q1 = ON, Q2 = OFF, Q3 = ON, Q4 = ON. Használd a mellékelt ábrát és írd le a lépéseket! 1. Lépés Lépés Lépés Lépés Lépés Lépés... Az egyes kapcsolók funkciója : Q1 EMERGENCY HÁLÓZAT Q2 MANUAL HÁLÓZAT Q3 UPS OUTPUT Q4 UPS INPUT MAINS 61

62 13.FELADAT : Ellenőrző kérdések lehetnek a következők. 26.) Kapcsold BE az UPS-t SZOFTVERES úton úgy, hogy a FOGYASZTÓ energia ellátása jogfolytonosan fenn maradjon. A kapcsolók bekapcsolás előtti állapota : Q1 = OFF, Q2 = ON, Q3 = OFF, Q4 = OFF. Használd a mellékelt ábrát és írd le a lépéseket! 1. Lépés Lépés Lépés Lépés Lépés Lépés... Az egyes kapcsolók funkciója : Q1 EMERGENCY HÁLÓZAT Q2 MANUAL HÁLÓZAT Q3 UPS OUTPUT Q4 UPS INPUT MAINS 62

63 13.FELADAT : Ellenőrző kérdések lehetnek a következők. 27.) Határozd meg az UPS rutin ellenőrzés teendőit! 1.) Feladat. 2.) Feladat. 3.) Feladat. 4.) Feladat. 5.) Feladat. 63

Külvilági kapcsolat. UPS séma ábra, kétsoros LCD DISPLAY, 8db nyomógomb. A B C D E F G H

Külvilági kapcsolat. UPS séma ábra, kétsoros LCD DISPLAY, 8db nyomógomb. A B C D E F G H Külvilági kapcsolat. UPS séma ábra, kétsoros LCD DISPLAY, 8db nyomógomb. 3 KISEGITŐ hálózat INPUT MAINS hálózat FOGYASZTÓ LED 1 4 HIBA DISPLAY FUNKCIÓ nyomógombok LED INFORMÁCIÓ tartalom. A B C D E F G
