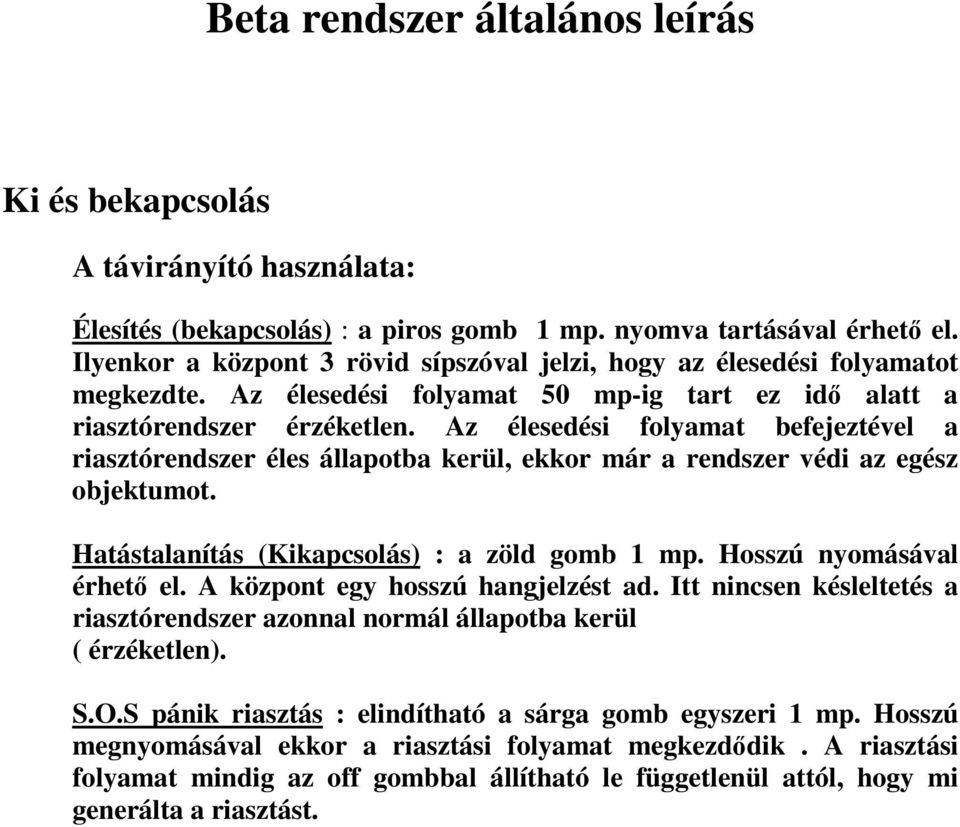

1 Beta rendszer általános leírás Ki és bekapcsolás A távirányító használata: Élesítés (bekapcsolás) : a piros gomb 1 mp. nyomva tartásával érhet el. Ilyenkor a központ 3 rövid sípszóval jelzi, hogy az élesedési folyamatot megkezdte. Az élesedési folyamat 50 mp-ig tart ez id alatt a riasztórendszer érzéketlen. Az élesedési folyamat befejeztével a riasztórendszer éles állapotba kerül, ekkor már a rendszer védi az egész objektumot. Hatástalanítás (Kikapcsolás) : a zöld gomb 1 mp. Hosszú nyomásával érhet el. A központ egy hosszú hangjelzést ad. Itt nincsen késleltetés a riasztórendszer azonnal normál állapotba kerül ( érzéketlen). S.O.S pánik riasztás : elindítható a sárga gomb egyszeri 1 mp. Hosszú megnyomásával ekkor a riasztási folyamat megkezddik. A riasztási folyamat mindig az off gombbal állítható le függetlenül attól, hogy mi generálta a riasztást.

Az élesedési folyamat befejeztével a riasztórendszer éles állapotba kerül, ekkor már a rendszer védi az egész objektumot. Hatástalanítás (Kikapcsolás) : a zöld gomb 1 mp. Hosszú nyomásával érhet el.

2 Betalarm központok általános leírása B5450T, B8450H A központ a távirányítóval, a telefonhívóval, a kültéri hang és fényjelzvel rádiófrekvenciás jelrendszerrel kommunikál. Bels részegységei: Dps érzékel (légnyomás érzékel) Beltéri sziréna Beépített adó Beépített vev Vezérlpanel 12V-os akkumlátor ( 3 év az élettartama) Küls szervek: Int potméter : érzékenység állítás.. A beállított értékeket ne módosítsa!!! Ext potméter : érzékenység állítás.. A beállított értékeket ne módosítsa!!! Kulcsos kapcsoló : programállapot kapcsoló 0: kikapcsolt állapot 1: üzemállapot PR.: Programozói állapot kapcsoló (csak telepít használhatja) Mködése: a készülék élesítéskor (távirányító piros gomb) három rövid sípszóval és a piros led villogásával jelzi, hogy az élesedés folyamatát elkezdte. Ez a folyamat 50 mp-ig tart ezen id alatt az ajtónyitásokra és egyéb jelekre nem reagál. Az élesedési id elteltével a rendszer éles melyet a piros (power) led folyamatos fénye is jelez. Ekkor a belátott terület védve van. Kikapcsoláskor (távirányító zöld gomb) a központ egy hosszú hangjelzést ad, a piros led kialszik. Ilyenkor nincs késleltetés.

. A beállított értékeket ne módosítsa!!! Ext potméter : érzékenység állítás.. A beállított értékeket ne módosítsa!!! Kulcsos kapcsoló : programállapot kapcsoló 0: kikapcsolt állapot 1: üzemállapot PR.

3 Visszajelz lámpák: B5450T piros led : nem világít: villog: világít: normál állapot élesedés folyamatban (50 mp) éles állapot sárga led: világít ha a be és kikapcsolás között a sziréna mködésbe lépett zöld led : Világít ha az akkumulátort tölti az adapter. (Hálózatba van csatlakoztatva B5420H Ugyan az mint, a B5450T B8450H Ugyan az mint a B5450T, de ezen felül még: Batt low: Ha ez a lámpa világít akkor valamelyik érzékelben gyenge az elem. Ilyenkor bekapcsolás után többet sípol egymás után a készülék. Ki kell cserélni az elemet, majd a kulcsos kapcsolót 0-ba kell tenni és ismét vissza 1-es helyzetbe. Dps: Légnyomás érzékel állapotának a visszajelzése. Ha világít az érzékel be van kapcsolva. 4 db zóna led:zónak állapotának visszajelzése, amelyik szám melett világít a led az a zóna be van kapcsolva és aktív lesz élesedés után. Sensor led:zónákon belüli érzékelk száma

(Hálózatba van csatlakoztatva B5420H Ugyan az mint, a B5450T B8450H Ugyan az mint a B5450T, de ezen felül még: Batt low: Ha ez a lámpa világít akkor valamelyik érzékelben gyenge az elem.

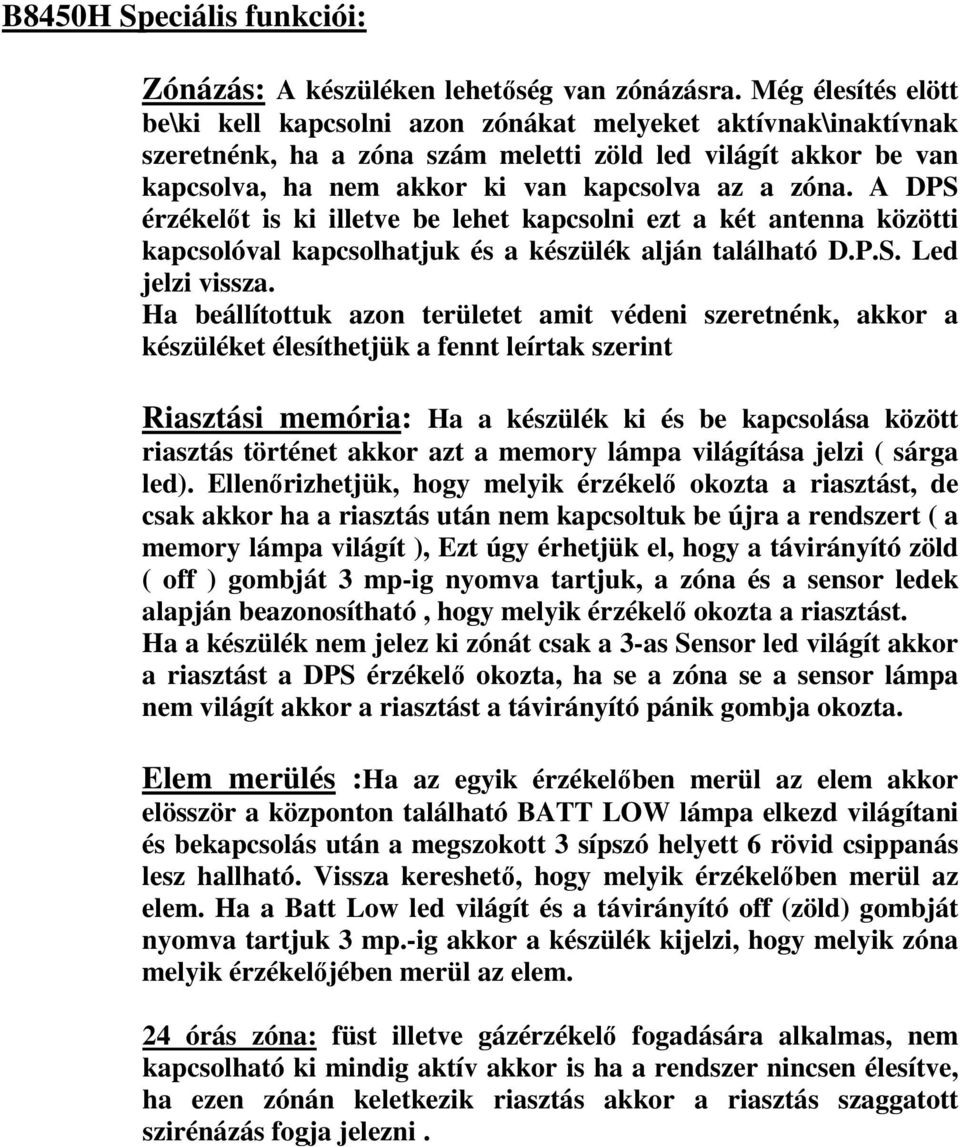

4 B8450H Speciális funkciói: Zónázás: A készüléken lehetség van zónázásra. Még élesítés elött be\ki kell kapcsolni azon zónákat melyeket aktívnak\inaktívnak szeretnénk, ha a zóna szám meletti zöld led világít akkor be van kapcsolva, ha nem akkor ki van kapcsolva az a zóna. A DPS érzékelt is ki illetve be lehet kapcsolni ezt a két antenna közötti kapcsolóval kapcsolhatjuk és a készülék alján található D.P.S. Led jelzi vissza. Ha beállítottuk azon területet amit védeni szeretnénk, akkor a készüléket élesíthetjük a fennt leírtak szerint Riasztási memória: Ha a készülék ki és be kapcsolása között riasztás történet akkor azt a memory lámpa világítása jelzi ( sárga led). Ellenrizhetjük, hogy melyik érzékel okozta a riasztást, de csak akkor ha a riasztás után nem kapcsoltuk be újra a rendszert ( a memory lámpa világít ), Ezt úgy érhetjük el, hogy a távirányító zöld ( off ) gombját 3 mp-ig nyomva tartjuk, a zóna és a sensor ledek alapján beazonosítható, hogy melyik érzékel okozta a riasztást. Ha a készülék nem jelez ki zónát csak a 3-as Sensor led világít akkor a riasztást a DPS érzékel okozta, ha se a zóna se a sensor lámpa nem világít akkor a riasztást a távirányító pánik gombja okozta. Elem merülés :Ha az egyik érzékelben merül az elem akkor elösször a központon található BATT LOW lámpa elkezd világítani és bekapcsolás után a megszokott 3 sípszó helyett 6 rövid csippanás lesz hallható. Vissza kereshet, hogy melyik érzékelben merül az elem. Ha a Batt Low led világít és a távirányító off (zöld) gombját nyomva tartjuk 3 mp.-ig akkor a készülék kijelzi, hogy melyik zóna melyik érzékeljében merül az elem. 24 órás zóna: füst illetve gázérzékel fogadására alkalmas, nem kapcsolható ki mindig aktív akkor is ha a rendszer nincsen élesítve, ha ezen zónán keletkezik riasztás akkor a riasztás szaggatott szirénázás fogja jelezni.

A DPS érzékelt is ki illetve be lehet kapcsolni ezt a két antenna közötti kapcsolóval kapcsolhatjuk és a készülék alján található D.P.S. Led jelzi vissza.

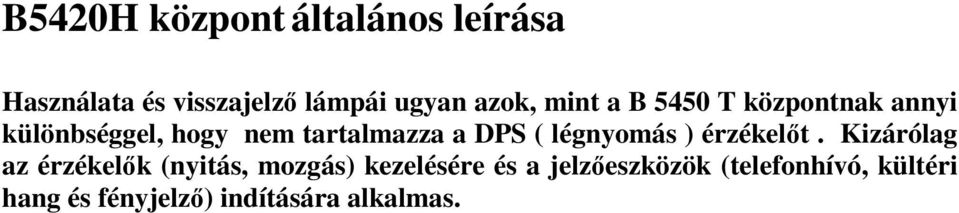

5 B5420H központ általános leírása Használata és visszajelz lámpái ugyan azok, mint a B 5450 T központnak annyi különbséggel, hogy nem tartalmazza a DPS ( légnyomás ) érzékelt. Kizárólag az érzékelk (nyitás, mozgás) kezelésére és a jelzeszközök (telefonhívó, kültéri hang és fényjelz) indítására alkalmas.
