BETA RENDSZER ÁLTALÁNOS LEÍRÁS

Átírás

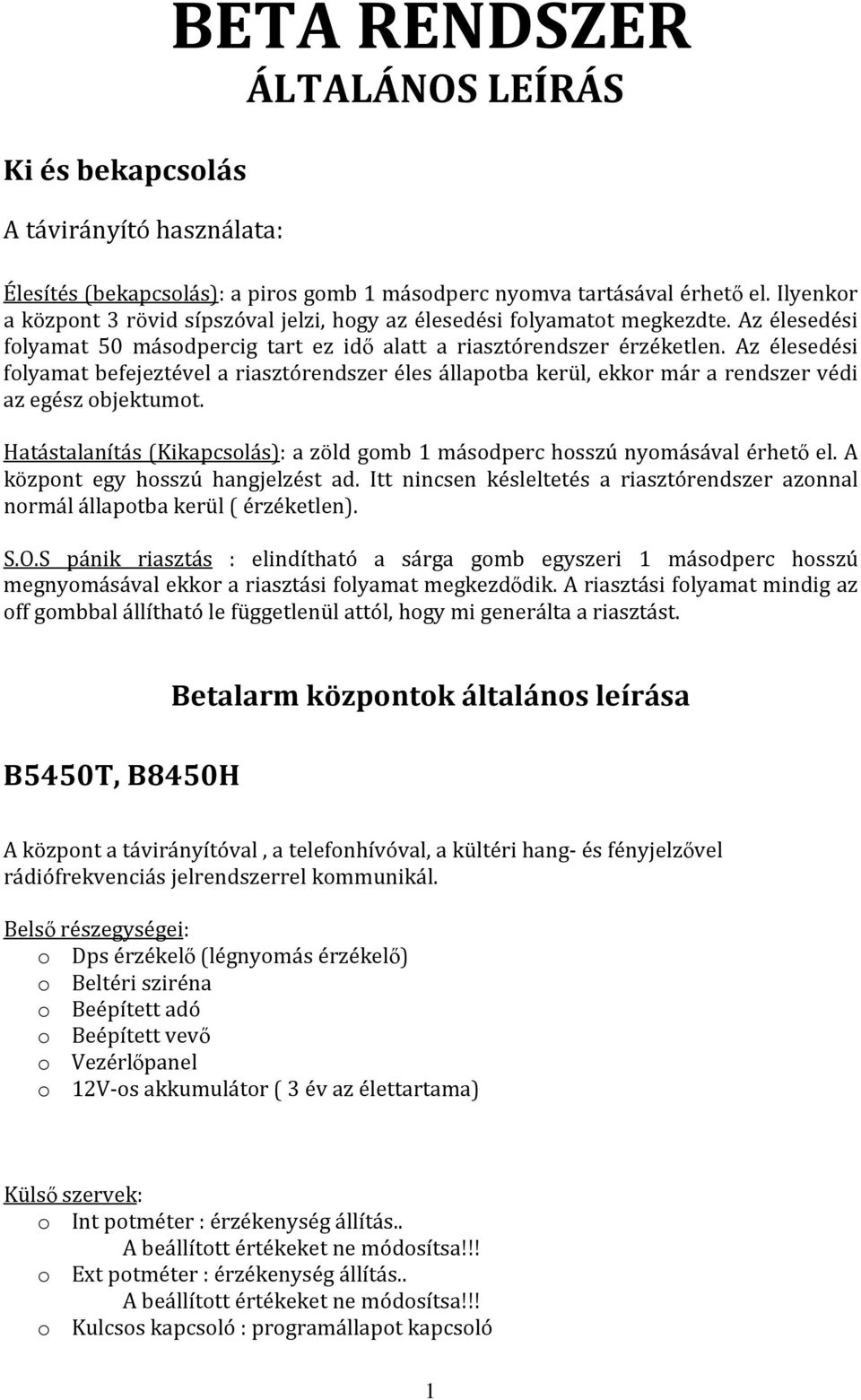

1 Ki és bekapcsolás A távirányító használata: BETA RENDSZER ÁLTALÁNOS LEÍRÁS Élesítés (bekapcsolás): a piros gomb 1 másodperc nyomva tartásával érhető el. Ilyenkor a központ 3 rövid sípszóval jelzi, hogy az élesedési folyamatot megkezdte. Az élesedési folyamat 50 másodpercig tart ez idő alatt a riasztórendszer érzéketlen. Az élesedési folyamat befejeztével a riasztórendszer éles állapotba kerül, ekkor már a rendszer védi az egész objektumot. Hatástalanítás (Kikapcsolás): a zöld gomb 1 másodperc hosszú nyomásával érhető el. A központ egy hosszú hangjelzést ad. Itt nincsen késleltetés a riasztórendszer azonnal normál állapotba kerül ( érzéketlen). S.O.S pánik riasztás : elindítható a sárga gomb egyszeri 1 másodperc hosszú megnyomásával ekkor a riasztási folyamat megkezdődik. A riasztási folyamat mindig az off gombbal állítható le függetlenül attól, hogy mi generálta a riasztást. B5450T, B8450H Betalarm központok általános leírása A központ a távirányítóval, a telefonhívóval, a kültéri hang- és fényjelzővel rádiófrekvenciás jelrendszerrel kommunikál. Belső részegységei: o Dps érzékelő (légnyomás érzékelő) o Beltéri sziréna o Beépített adó o Beépített vevő o Vezérlőpanel o 12V-os akkumulátor ( 3 év az élettartama) Külső szervek: o Int potméter : érzékenység állítás.. A beállított értékeket ne módosítsa!!! o Ext potméter : érzékenység állítás.. A beállított értékeket ne módosítsa!!! o Kulcsos kapcsoló : programállapot kapcsoló 1

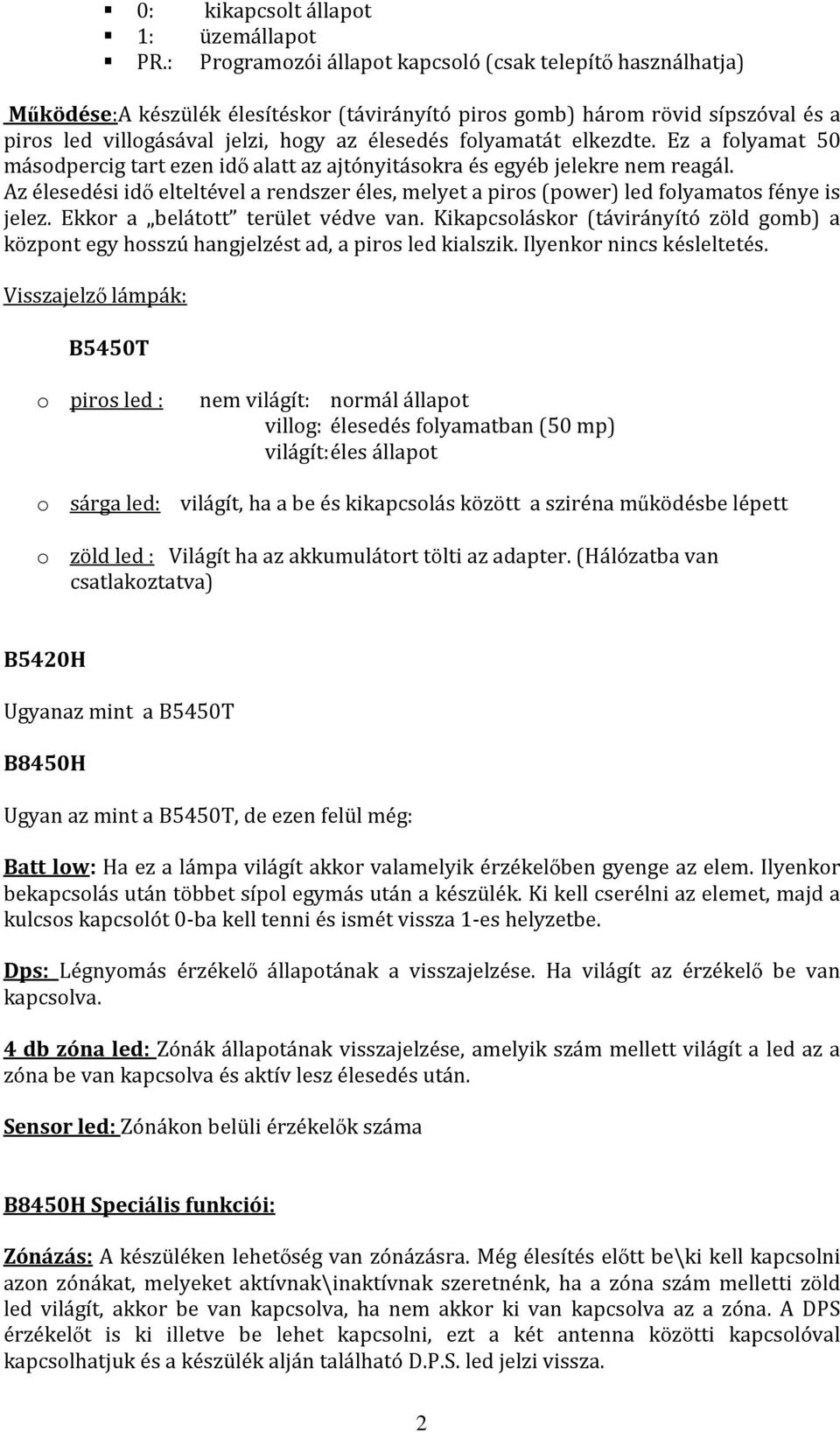

2 0: kikapcsolt állapot 1: üzemállapot PR.: Programozói állapot kapcsoló (csak telepítő használhatja) Működése:A készülék élesítéskor (távirányító piros gomb) három rövid sípszóval és a piros led villogásával jelzi, hogy az élesedés folyamatát elkezdte. Ez a folyamat 50 másodpercig tart ezen idő alatt az ajtónyitásokra és egyéb jelekre nem reagál. Az élesedési idő elteltével a rendszer éles, melyet a piros (power) led folyamatos fénye is jelez. Ekkor a belátott terület védve van. Kikapcsoláskor (távirányító zöld gomb) a központ egy hosszú hangjelzést ad, a piros led kialszik. Ilyenkor nincs késleltetés. Visszajelző lámpák: B5450T o piros led : nem világít: normál állapot villog: élesedés folyamatban (50 mp) világít: éles állapot o sárga led: világít, ha a be és kikapcsolás között a sziréna működésbe lépett o zöld led : Világít ha az akkumulátort tölti az adapter. (Hálózatba van csatlakoztatva) B5420H Ugyanaz mint a B5450T B8450H Ugyan az mint a B5450T, de ezen felül még: Batt low: Ha ez a lámpa világít akkor valamelyik érzékelőben gyenge az elem. Ilyenkor bekapcsolás után többet sípol egymás után a készülék. Ki kell cserélni az elemet, majd a kulcsos kapcsolót 0-ba kell tenni és ismét vissza 1-es helyzetbe. Dps: Légnyomás érzékelő állapotának a visszajelzése. Ha világít az érzékelő be van kapcsolva. 4 db zóna led: Zónák állapotának visszajelzése, amelyik szám mellett világít a led az a zóna be van kapcsolva és aktív lesz élesedés után. Sensor led: Zónákon belüli érzékelők száma B8450H Speciális funkciói: Zónázás: A készüléken lehetőség van zónázásra. Még élesítés előtt be\ki kell kapcsolni azon zónákat, melyeket aktívnak\inaktívnak szeretnénk, ha a zóna szám melletti zöld led világít, akkor be van kapcsolva, ha nem akkor ki van kapcsolva az a zóna. A DPS érzékelőt is ki illetve be lehet kapcsolni, ezt a két antenna közötti kapcsolóval kapcsolhatjuk és a készülék alján található D.P.S. led jelzi vissza. 2

3 Ha beállítottuk azon területet, amit védeni szeretnénk, akkor a készüléket élesíthetjük a fent leírtak szerint Riasztási memória: Ha a készülék ki és bekapcsolása között riasztás történet, akkor azt a memory lámpa világítása jelzi (sárga led). Ellenőrizhetjük, hogy melyik érzékelő okozta a riasztást, csak akkor, ha a riasztás után nem kapcsoltuk be újra a rendszert (a memory lámpa világít), Ezt úgy érhetjük el, hogy a távirányító zöld ( off ) gombját 3 másodpercig nyomva tartjuk, a zóna és a sensor ledek alapján beazonosítható, hogy melyik érzékelő okozta a riasztást. Ha a készülék nem jelez ki zónát,csak a 3-as Sensor led világít akkor a riasztást a DPS érzékelő okozta, ha se a zóna, se a sensor lámpa nem világít, akkor a riasztást a távirányító pánik gombja okozta. Elem merülés :Ha az egyik érzékelőben merül az elem akkor először a központon található BATT LOW lámpa elkezd világítani és bekapcsolás után a megszokott 3 sípszó helyett 6 rövid csippanás lesz hallható. Visszakereshető, hogy melyik érzékelőben merül az elem. Ha a Batt Low led világít és a távirányító off (zöld) gombját nyomva tartjuk 3 másodpercig, akkor a készülék kijelzi, hogy melyik zóna melyik érzékelőjében merül az elem. 24 órás zóna: füst illetve gázérzékelő fogadására alkalmas, nem kapcsolható ki mindig aktív akkor is, ha a rendszer nincsen élesítve, ha ezen zónán keletkezik riasztás, akkor a riasztást szaggatott szirénázás fogja jelezni. B5420H Központ általános leírása: Használata és visszajelző lámpái ugyan azok, mint a B5450T központnak, annyi különbséggel, hogy nem tartalmazza a DPS (légnyomás) érzékelőt. Kizárólag az érzékelők (nyitás, mozgás) kezelésére és a jelzőeszközök (telefonhívó, kültéri hang és fényjelző) indítására alkalmas. B6973H - Telefonhívó általános leírása: A telefonhívó a vezetékes telefonvonalon adja le a jelzést a beprogramozott telefonszámok felé. A készülék 3 csatornás, 3 külön üzenetet tud közvetíteni riasztást, - segélyhívást,- füst- és gázérzékelést képes jelezni. A jelzéseket összesen kilenc különböző telefonszámra tudja eljuttatni. Az indítójelzés hatására az első telefonszámot, ideális esetben 10 mp-en elül kiértesíti és lejátsza az előre felvett szöveget. Ha a hívott telefonszám foglalt, nem érhető el vagy csak nem veszik fel, akkor a készülék 8- szor kicsöngeti majd továbblép a következő telefonszámra és később próbálja újra az előző telefonszámot. A telefonhívás leállítása: A távirányító zöld gombjának megnyomásával. Ha a távirányító kívül esik a hatótávolságon: A telefonkészüléket felveszi, végig hallgatja a rögzített üzenetet, az üzenet után lévő sípszó jelzi, hogy a készülék várja a leállító kód beütését. A kód ellenőrzése kódszámonként történik, ha a kódszám helyes a készülék ezt rövid sípszóval jelzi. Az utolsó kódszám után hosszú sípszó jelzi, hogy a kódot elfogadta. A folyamat megszakad, a következő telefonszámot már nem hívja. 3

4 B6960H, 6964H - Kültéri hang - és fényjelző általános leírása: A központ indítójelére a kültéri sziréna szirénázó hangjelzést ad, leállítása a távirányító zöld (off) gombjával érhető el ha a hatótávolságon belül vagyunk. Ha ezen kívül esik akkor a készülék 3 perc múlva automatikusan leáll. A sziréna narancssárga búrájában lévő zöld led világítás jelzi, hogy a készülék megkapja a töltést. A búrában található még egy piros led, ami a készülék állapotát jelzi vissza, bekapcsoláskor 3-szor felvillan, majd amíg a rendszer éles addig pirosan villog, kikapcsoláskor egyszer hosszan felvillan. Mivel ez a lámpa kicsi ezért általában csak sötétben látható. A szirénán szabotázsvédelem található, amely beindítja a szirénát ha azt 1 cm-re elemelik a faltól illetve szabotálni akarják. Ha a sziréna rövid hangjelzéseket ad, akkor az azt jelzi, hogy az akkumulátor feszültsége a kritikus szint alá csökkent. B6921H, B6920H, B6911H - Mágneses nyitásérzékelő leírása: Felépítése: o Állandó mágnes o Érzékelő o Rádióadó o Elem Működése: Ha az állandó mágnes és az érzékelő 3 cm -nél távolabbra kerül egymástól akkor a rádióadó jelsorozatot küld a központnak, ami ha éles állapotban van akkor riasztást fog eredményezni. Ha az elem 70 % - nál alacsonyabb értéken áll, az érzékelő minden nyitáskor hangjelzést ad figyelmeztetve, hogy az elemet ki kell cserélni. Elemcserénél az elem eltávolítása után min. 3 percet várni kell mielőtt az új elemet behelyezzük. B6900H, B6900A - Infraérzékelő leírása: A mozgásérzékelő cm magasságban telepítve 110 fokban kb. 10m távolságba lát el. Az infra érzékelő hőmennyiség változást érzékel egy adott térben (a falakon nem lát át az infra). Ha az elem 70%-nál alacsonyabb értéken áll, az érzékelő hangjelzést ad figyelmeztetve, hogy az elemet ki kell cserélni. Elemcserénél az elem eltávolítása után min. 3 percet várni kell mielőtt az új elemet behelyezzük. B4355H - Füstérzékelő leírása: Optikai füstérzékelő működési elve: A füst akadályozza a fény terjedését. Ha a levegőben olyan mértékű a füst részecskék koncentrációja, hogy az meghaladja a beállított küszöbértéket a füstérzékelő éles sípoló hangot hallat és a beépített rádióadó jelsorozatot küld a telefonhívónak. A riasztás addig tart, amíg a füstkoncentráció újból a küszöbérték alá nem csökken. 4

5 Elemcserénél az elem eltávolítása után min. 3 percet várni kell mielőtt az új elemet behelyezzük. GSM hívó Működése: A készülék azt a célt szolgálja, hogy riasztás esetén a GSM hívó segítségével telefonos átjelzést biztosítson olyan helyeken ahol nincsen vezetékes telefonvonal illetve könnyen szabotálható a vezetékes vonal. A készülék maximálisan 4 mobilszámot tud hívni ( nem szükséges mind a négy telefonszámot használni akár 1 telefonszám is beállítható), illetve ezen számokra küld egy szöveges üzenetet ( sms ). A telefonszámot célszerű elmenteni a mobiltelefonba, így már akkor tudhatjuk, hogy a riasztó telefonál, amikor még fel sem vettük a készüléket. Így az évenkénti feltöltésnél sem kell keresgélni a GSM hívó telefonszámát Amint a riasztóközpont riasztásba lép a készülék elkezdi küldeni az sms-eket ( kb.: 10 mp ), majd egymás után felhívja a beprogramozott telefonszámokat a sorrend szerint. Amint a gsm hívó elérte az összes telefonszámot visszaáll alaphelyzetbe. Sim kártya \ telefonszám: Feltöltős: A sim kártyán mindig legyen pénz, hogy hívást lehessen kezdeményezni, és az elérhetőség szempontjából fontos, hogy évente legalább egyszer fel kell tölteni a kártyát. A sim kártya feltöltést Bankkártya segítségével automatából, vagy szolgáltatónál kell végrehajtani úgy, hogy készülékből nem szabad kivenni a sim kártyát. Előfizetéses: Nem igényel semmilyen felügyeletet. Opcionális beállítási funkciók: Nyugtázás Ha a készülék felhívja a telefonszámokat nem elég kinyomni a hívást. Fel kell venni a telefont és bele kell hallgatni ( kb.: 3 mp-ig ezzel nyugtázzuk a készüléket), ha ez nem történik meg akkor a 25 percig próbálkozik telefonálni mind addig míg fel nem vesszük a telefont. Életjel A készülék az első beprogramozott telefonszámra hetente egyszer küld egy sms-t melynek szövege ÉLETJEL. Ezzel tudjuk kontrollálni, hogy a készülék működik és a sim kártyán még van pénz. Sms - továbbítás A készülék a kapott hálózati üzeneteket ( lebeszélhető összeg ) tovább tudja küldeni az első beprogramozott telefonszámra. Ez a funkció nem minden hálózatból érhető el, néha értelmezhetetlen formában küldi tovább az üzenetet. Visszajelző led-ek Piros Folyamatosan világít : Riasztásban van a készülék ( telefonál, üzenetet küld) Nem világít : Alaphelyzetben van a készülék 1 mp-re felvillan : Üzenetet kapott 3 mp-ig világít : Menti a kapott üzenetet 5

6 Zöld A villanások száma jelenti az aktuális térerőt. Pl.: 2 villanás majd 2 mp szünet 2-es térerő 4 villanás majd 2 mp szünet 4-es térerő.. A készülék Programozása: A gsm hívót úgy lehet programozni,hogy egy mobil telefonról szöveges üzenetet írunk majd ezt az üzenetet elküldjük a gsm hívó telefonszámára. Az üzenet csak kis betűket tartalmazhat és nem szabad szünetet hagyni. Minden üzenet kezdete egy kód ami azt biztosítja, hogy más illetéktelen ne tudja át állítani a készüléket. Gyári kód: 1234 ( ezt a kódot célszerű megváltoztatni, csak 4 számjegyű lehet ) Szöveges üzent szövegei: Kód megváltoztatása: 1234pinxxxx Régi kód Új kód Telefonszám törlése : 1234s1t Első telefonszám törlése 1234s2t Második telefonszám törlése 1234s3t Harmadik telefonszám törlése 1234s4t Negyedik telefonszám törlése Telefonszám beprogramozása : 1234s Első telefonszám 1234s Második telefonszám 1234s Harmadik telefonszám 1234s Negyedik telefonszám Kód Telefonszám Telefonszám sorszáma 1-4-ig Amennyiben egy meglévő telefonszámot szeretnénk átprogramozni nem szükséges kitörölni a régi telefonszámot elég ha felülírjuk, ahogy a telefonszám beprogramozásánál található. 6

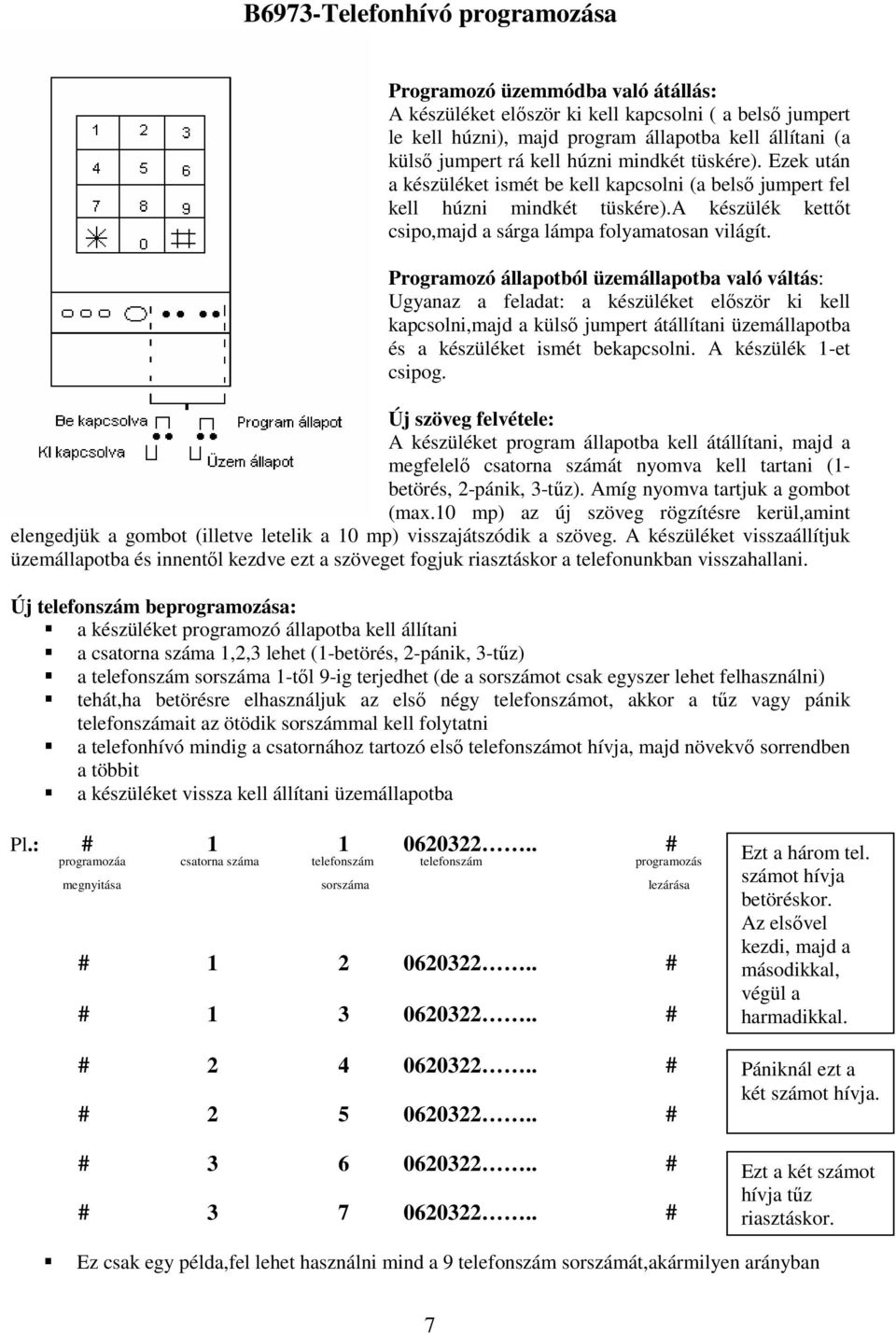

7 B6973-Telefonhívó programozása Programozó üzemmódba való átállás: A készüléket először ki kell kapcsolni ( a belső jumpert le kell húzni), majd program állapotba kell állítani (a külső jumpert rá kell húzni mindkét tüskére). Ezek után a készüléket ismét be kell kapcsolni (a belső jumpert fel kell húzni mindkét tüskére).a készülék kettőt csipo,majd a sárga lámpa folyamatosan világít. Programozó állapotból üzemállapotba való váltás: Ugyanaz a feladat: a készüléket először ki kell kapcsolni,majd a külső jumpert átállítani üzemállapotba és a készüléket ismét bekapcsolni. A készülék 1-et csipog. Új szöveg felvétele: A készüléket program állapotba kell átállítani, majd a megfelelő csatorna számát nyomva kell tartani (1- betörés, 2-pánik, 3-tűz). Amíg nyomva tartjuk a gombot (max.10 mp) az új szöveg rögzítésre kerül,amint elengedjük a gombot (illetve letelik a 10 mp) visszajátszódik a szöveg. A készüléket visszaállítjuk üzemállapotba és innentől kezdve ezt a szöveget fogjuk riasztáskor a telefonunkban visszahallani. Új telefonszám beprogramozása: a készüléket programozó állapotba kell állítani a csatorna száma 1,2,3 lehet (1-betörés, 2-pánik, 3-tűz) a telefonszám sorszáma 1-től 9-ig terjedhet (de a sorszámot csak egyszer lehet felhasználni) tehát,ha betörésre elhasználjuk az első négy telefonszámot, akkor a tűz vagy pánik telefonszámait az ötödik sorszámmal kell folytatni a telefonhívó mindig a csatornához tartozó első telefonszámot hívja, majd növekvő sorrendben a többit a készüléket vissza kell állítani üzemállapotba Pl.: # # programozáa csatorna száma telefonszám telefonszám programozás megnyitása sorszáma lezárása # # # # # # # # # # # # Ezt a három tel. számot hívja betöréskor. Az elsővel kezdi, majd a másodikkal, végül a harmadikkal. Pániknál ezt a két számot hívja. Ezt a két számot hívja tűz riasztáskor. Ez csak egy példa,fel lehet használni mind a 9 telefonszám sorszámát,akármilyen arányban 7

8 Pl.: Törölni nem lehet, csak felülírni, illetve,ha törölni szeretnénk, akkor a telefonszám helyére nem kell írni semmit, csak a sorszám után #-el lezárni. Így töröltük a 7- # 3 7 # es telefonszámot. 8
