1 MUST Három fázisú Moduláris UPS A moduláris UPS előnyei már mindenki számára elérhetőek

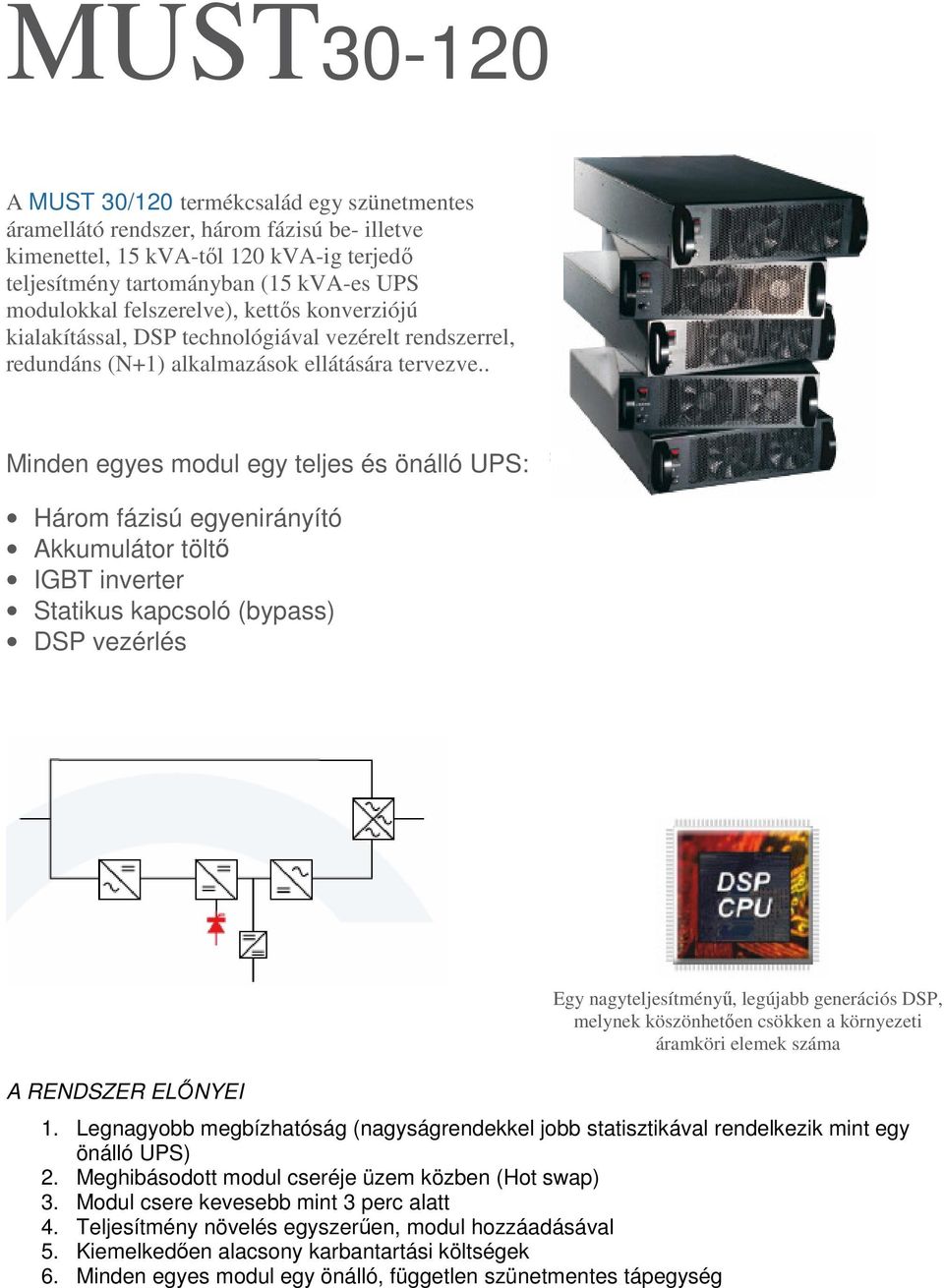

2 MUST A MUST 30/120 termékcsalád egy szünetmentes áramellátó rendszer, három fázisú be- illetve kimenettel, 15 kva-től 120 kva-ig terjedő teljesítmény tartományban (15 kva-es UPS modulokkal felszerelve), kettős konverziójú kialakítással, DSP technológiával vezérelt rendszerrel, redundáns (N+1) alkalmazások ellátására tervezve.. Minden egyes modul egy teljes és önálló UPS: Három fázisú egyenirányító Akkumulátor töltő IGBT inverter Statikus kapcsoló (bypass) DSP vezérlés A RENDSZER ELŐNYEI Egy nagyteljesítményű, legújabb generációs DSP, melynek köszönhetően csökken a környezeti áramköri elemek száma 1. Legnagyobb megbízhatóság (nagyságrendekkel jobb statisztikával rendelkezik mint egy önálló UPS) 2. Meghibásodott modul cseréje üzem közben (Hot swap) 3. Modul csere kevesebb mint 3 perc alatt 4. Teljesítmény növelés egyszerűen, modul hozzáadásával 5. Kiemelkedően alacsony karbantartási költségek 6. Minden egyes modul egy önálló, független szünetmentes tápegység

3 A legmagasabb osztályú műszaki tulajdonságok a legkritikusabb terhelések ellátására LOCAL AREA NETWORKS (LAN) - Helyi hálózatok (LAN) - Szerverek - Internet központok (ISP/ASP/POP) - Adat központok - Kórházak - Bankok - Vészvilágítás - Telekommunikációs eszközök - Katonai alkalmazások - Ipari PLC-k - Jelző- és biztonsági berendezések - Szállítmányozás

4 A MUST rendszere 1. MINI MUST 30 A MINI MUST a MUST termékcsalád belépő szintje. Egy ideális megoldás a közép teljesítmény szintű terhelések ellátására, melyek redundanciát igényelnek illetve amennyiben teljesítmény növelés szükséges az idő előrehaladtával. Minden területen jobb előnyökkel rendelkezik mint bármely önálló UPS. A kiemelkedően kompakt készülékház-kialakításnak köszönhetően az áthidalási idő is növelhető akár 3 akkumulátor kör beépítésével. 15 kva-től 30 kva-ig terjedő teljesítmény tartományban érhető el, 19" rack (fiókos) kialakítással, belső akkumulátor körrel. 2. MUST 60 Három fázisú moduláris UPS rendszer 15kVA-től 60kVA-ig, 19" rack (fiókos) kialakítással, külső akkumulátor körhöz tervezve. Ezen kialakítás 4 modult tartalmazhat (modulonként 15kVA) az alábbi áthidalási időkkel 75%-os kimeneti terhelés mellett. Maximális áthidalási idő belső akkumulátorok alkalmazása esetén kw-os Modulszám kva 75%-ánál terhelés a Áthidalási névleges idő Amennyiben redundancia szükséges (N+1 modul), a maximális kimeneti teljesítmény 45 kva. 3. MUST 120 Három fázisú moduláris UPS rendszer 15kVA-től 120kVA-ig, 19" rack (fiókos) kialakítással, külső akkumulátor körhöz tervezve. Ezen készülékház-kialakítás maximális kimeneti teljesítménye 120 kva (8 modul, modulonként 15 kva). Az akkumulátorok a külső szekrényben helyezkednek el. Amennyiben redundancia szükséges (N+1 modul), a maximális kimeneti teljesítmény 105 kva..

5 4. Moduláris akkumulátor szekrény (2000 x 1000 x 800.:. magasság x hosszúság x szélesség) Maximum 40 db 100Ah-ás akkumulátor elhelyezésére alkalmas. Ezen akkumulátorokkal, 75% kimeneti terhelés mellett az alap áthidalási idő 20 perc. Hosszabb áthidalási idő elérése is lehetséges szimplán további akkumulátor körök hozzáadásával, avagy nagyobb kapacitású akkumulátorokkal több szekrényben elhelyezve. Felhasználói felületek Standard: RS232, RS485 kommunikációs felületek Távoli UPS felügyelet a jelzések, állapotok, mérések és események monitorozására. Opcionális: SNMP kommunikációs felület, relé kártya SNMP kártya Relé kártya Relé kártya ki- és bemenetei kiosztása Kivezetés # Leírás KI / BE 1 UPS hiba 2 Gyűjtött hiba 3 GND Bemenet 4 Távoli leállítás Bemenet 5 Közös Bemenet 6 Bypass 7 Akku alacsony 8 UPS bekapcsolva 9 Hálózati hiba

6

7 G-Tec Europe srl Strada Marosticana, 81/ Povolaro (VI), Italia Tel Fax G-Tec Asia Pacific Pte Ltd 60 Kaki Bukit place, #02-05, Eunos Techpark II, Singapore Tel Fax
