Hálózatba visszatápláló, akkumulátorbankkal ellátott, energiatároló rendszer. - PowerQuattro Zrt.
|
|
- Enikő Hegedűsné
- 7 évvel ezelőtt
- Látták:
Átírás
1 Hálózatba visszatápláló, akkumulátorbankkal ellátott, energiatároló rendszer. - PowerQuattro Zrt. Ringler Csaba Fejlesztési csoportvezető

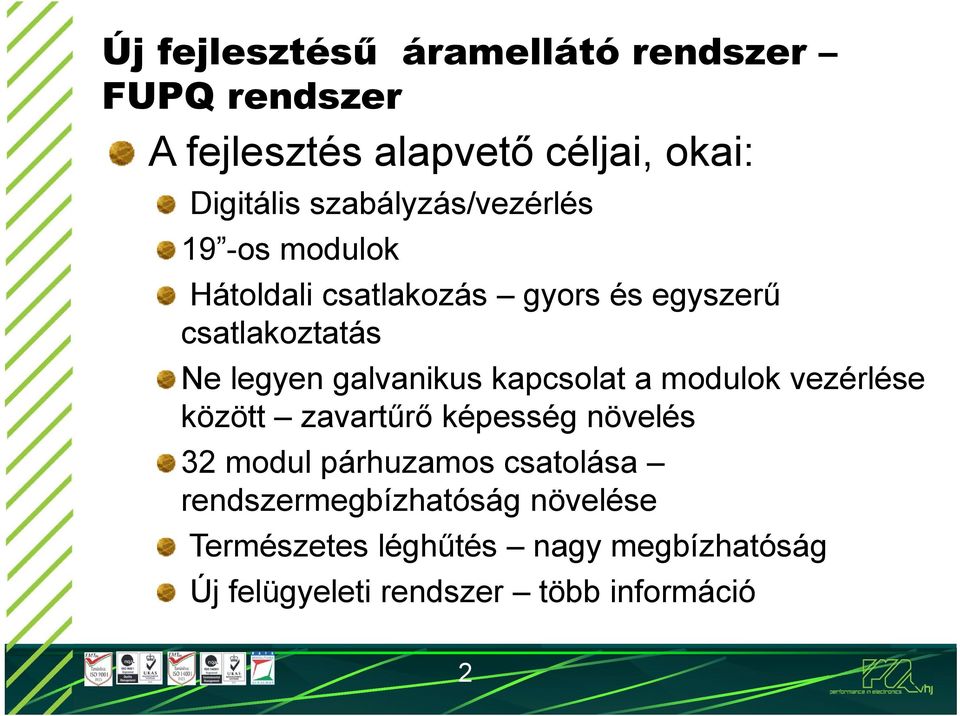

2 Új fejlesztésű áramellátó rendszer FUPQ rendszer A fejlesztés alapvető céljai, okai: Digitális szabályzás/vezérlés 19 -os modulok Hátoldali csatlakozás gyors és egyszerű csatlakoztatás Ne legyen galvanikus kapcsolat a modulok vezérlése között zavartűrő képesség növelés 32 modul párhuzamos csatolása rendszermegbízhatóság növelése Természetes léghűtés nagy megbízhatóság Új felügyeleti rendszer több információ 2
3 Új fejlesztésű áramellátó rendszer FUPQ rendszer Az FUPQ rendszer blokkdiagramja: Az első rendszerek távközlési áramellátáshoz készültek (pl. FDPQ ) Hálózat FHUPQ-EIR modulok ~ FHUPQ-INV modul ~ FBUPQ modul Szünetmentes kimenet Kezelő egység SNMP Távfe l ügye l e t AKKU 1. FTUPQ modulok FDPQ48 modulok 48VDC kimenet AKKU 2. 3

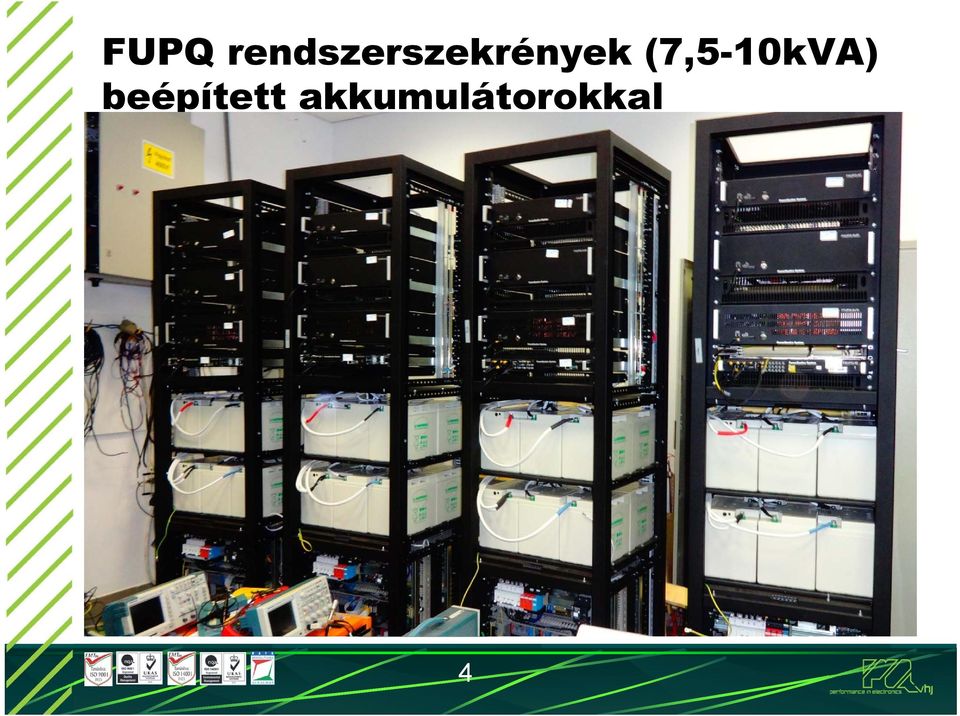

4 FUPQ rendszerszekrények (7,5-10kVA) beépített akkumulátorokkal sg 4
5 Új fejlesztésű áramellátó rendszer FUPQ rendszer Az FUPQ rendszer működése: ± 400 VDC szünetmentes közbensőköri sín, a sínt FHUPQ típusú szinuszos áramfelvételű egyenirányító táplálja (1, vagy 3 fázisú) FDPQ típusú DC/DC konverterek a 48 és 24 V-os fogyasztóknak FTUPQ típusú akkumulátortöltő FHUPQ típusú inverter FBUPQ típusú bypass modul Érintőképernyős vezérlő és felügyeleti eszköz Szeleppel zárt akkumulátorok (igény szerint változtatható feszültséggel) 5
6 FUPQ c/c20 visszatápláló rendszer Legfelül egy BE-Ki egység a csatlakozáshoz FPQ-RTV 01 egység FTUPQ 2x200 típusú akkumulátortöltőfeszültségemelő modul FHUPQ 3x20-VIN típusú egyenirányítóinverter modul MSPQ 230/24-15 típusú akkumulátortöltő modul 6

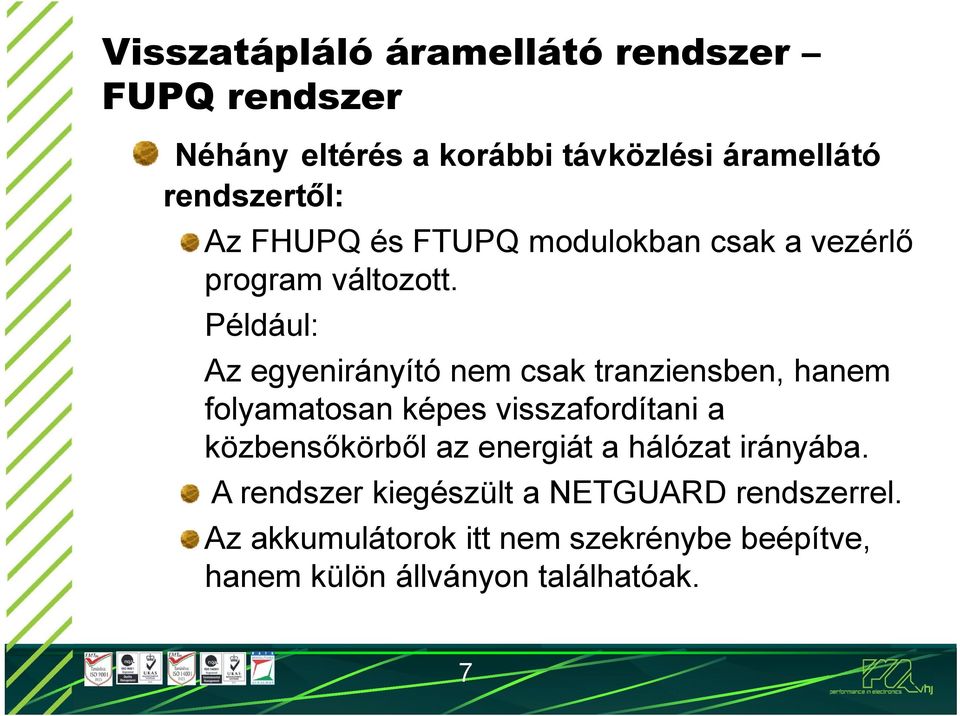

7 Visszatápláló áramellátó rendszer FUPQ rendszer Néhány eltérés a korábbi távközlési áramellátó rendszertől: Az FHUPQ és FTUPQ modulokban csak a vezérlő program változott. Például: Az egyenirányító nem csak tranziensben, hanem folyamatosan képes visszafordítani a közbensőkörből az energiát a hálózat irányába. A rendszer kiegészült a NETGUARD rendszerrel. Az akkumulátorok itt nem szekrénybe beépítve, hanem külön állványon találhatóak. 7

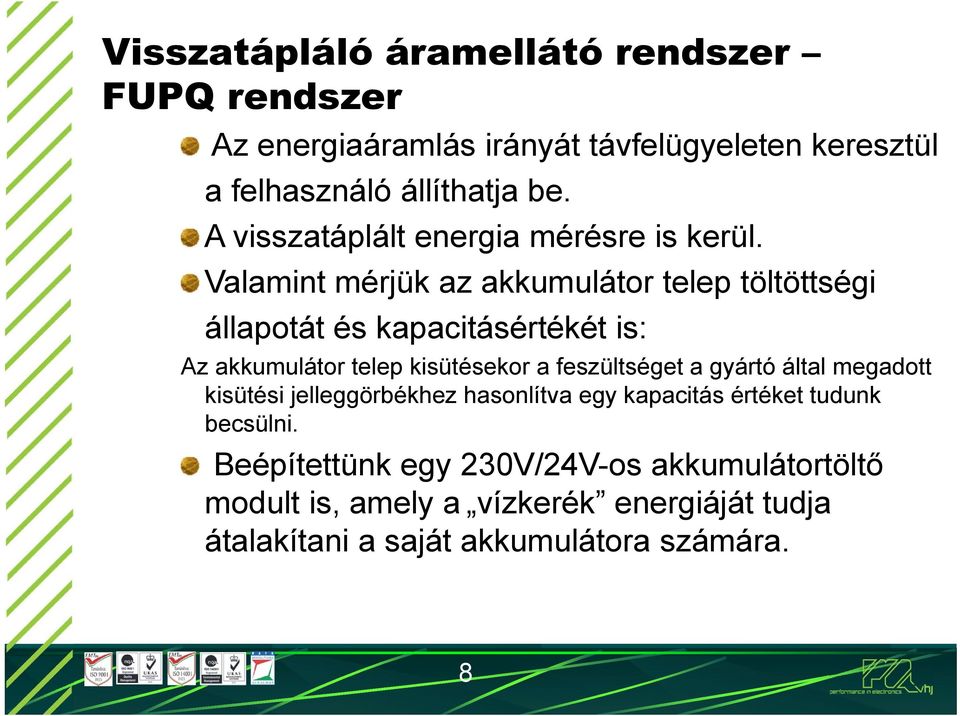

8 Visszatápláló áramellátó rendszer FUPQ rendszer Az energiaáramlás irányát távfelügyeleten keresztül a felhasználó állíthatja be. A visszatáplált energia mérésre is kerül. Valamint mérjük az akkumulátor telep töltöttségi állapotát és kapacitásértékét is: Az akkumulátor telep kisütésekor a feszültséget a gyártó által megadott kisütési jelleggörbékhez hasonlítva egy kapacitás értéket tudunk becsülni. Beépítettünk egy 230V/24V-os akkumulátortöltő modult is, amely a vízkerék energiáját tudja átalakítani a saját akkumulátora számára. 8

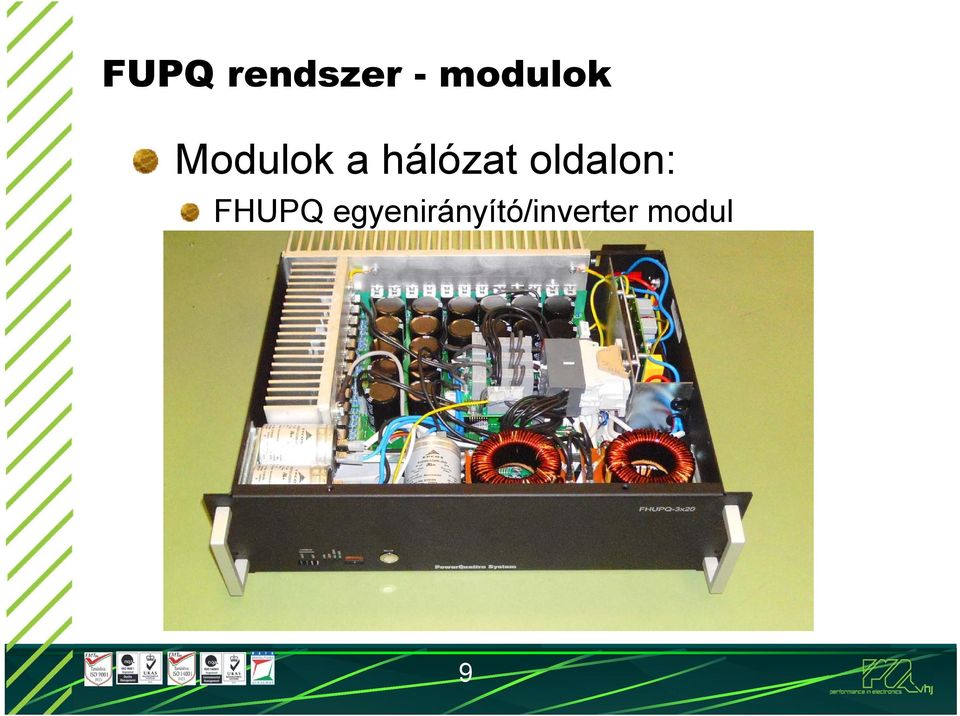

9 FUPQ rendszer - modulok Modulok a hálózat oldalon: FHUPQ egyenirányító/inverter modul 9

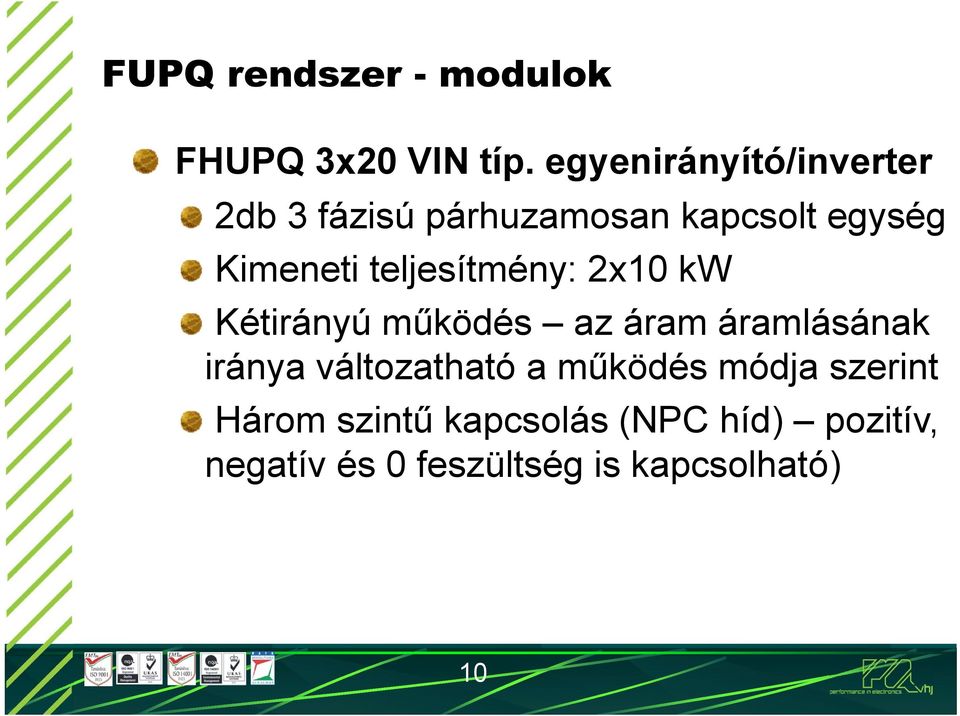

10 FUPQ rendszer - modulok FHUPQ 3x20 VIN típ. egyenirányító/inverter 2db 3 fázisú párhuzamosan kapcsolt egység Kimeneti teljesítmény: 2x10 kw Kétirányú működés az áram áramlásának iránya változatható a működés módja szerint Három szintű kapcsolás (NPC híd) pozitív, negatív és 0 feszültség is kapcsolható) 10

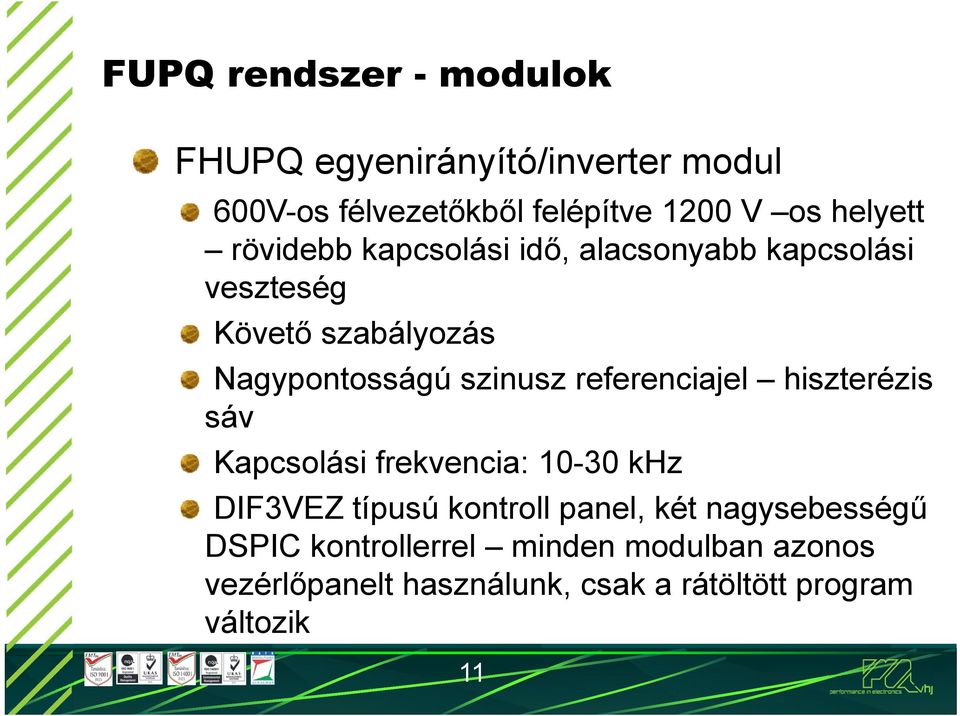

11 FUPQ rendszer - modulok FHUPQ egyenirányító/inverter modul 600V-os félvezetőkből felépítve 1200 V os helyett rövidebb kapcsolási idő, alacsonyabb kapcsolási veszteség Követő szabályozás Nagypontosságú szinusz referenciajel hiszterézis sáv Kapcsolási frekvencia: khz DIF3VEZ típusú kontroll panel, két nagysebességű DSPIC kontrollerrel minden modulban azonos vezérlőpanelt használunk, csak a rátöltött program változik 11

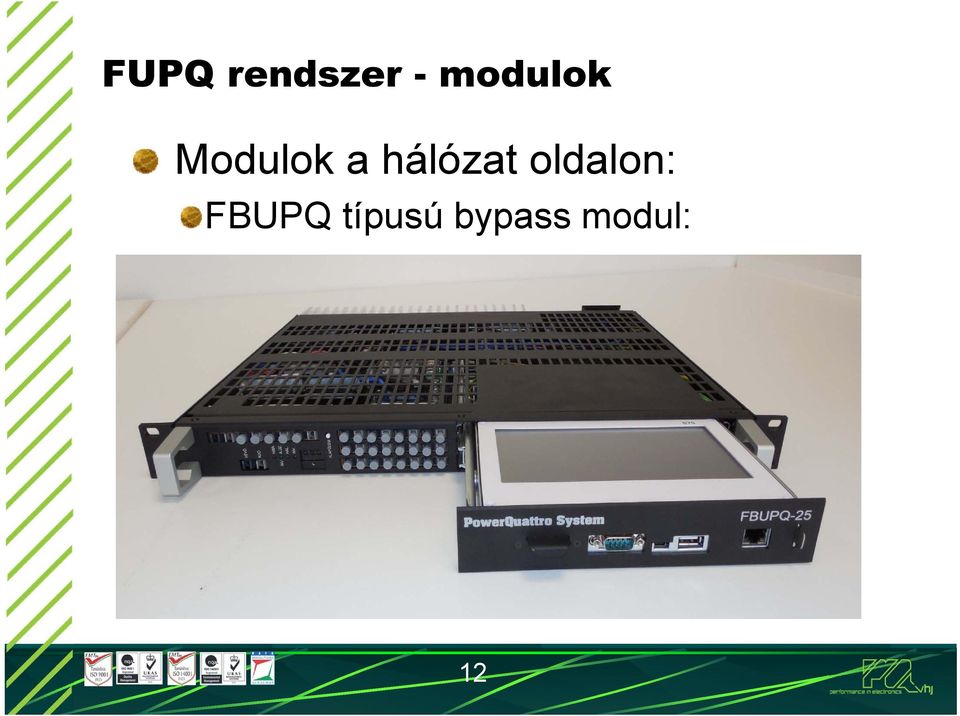

12 FUPQ rendszer - modulok Modulok a hálózat oldalon: FBUPQ típusú bypass modul: 12
13 FPQ-RTV 01 egység Érintőképernyős felügyeleti egység 13
14 FPQ-RTV 01 egység Érintőképernyős felügyeleti egység 14

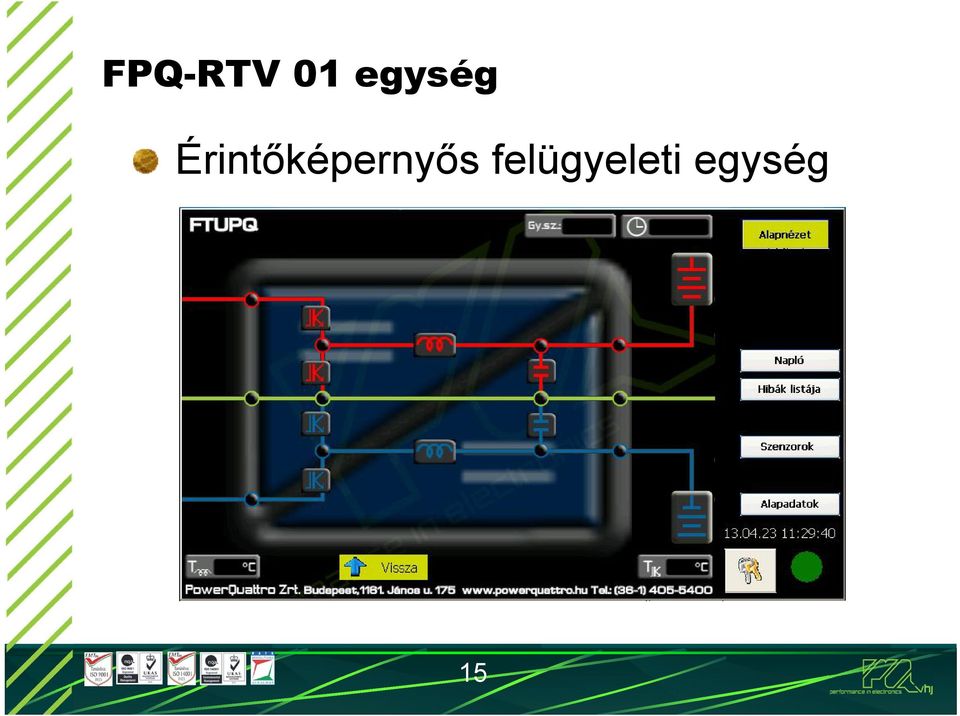

15 FPQ-RTV 01 egység Érintőképernyős felügyeleti egység 15
16 Napló bejegyzések Érintőképernyős felügyeleti egység 16
17 Netguard felügyeleti rendszer Az FPQ-RVT modulban kapott helyet: Legfőbb feladata az úgynevezett szigetüzem elkerülése. A hálózatba visszatáplált áram ellenőrzése: pl. A nulla vezetőn folyó áram mérése frekvencia és feszültség ell. Akkumulátor fesz. ell. CAN busz ellenőrzés. Probléma esetén a rendszert leállítja. 17
18 FUPQ rendszer. modulok Modulok az akkumulátor oldalon: FTUPQ típusú akkumulátortöltő / feszültségemelő modul: Az áram iránya függ a működési módtól Hálózat OK: akkumulátortöltés Hálózat hiba: az akkumulátorok kisütésével előállítja a ± 400 VDC szünetmentes közbensőköri feszültséget A közbensőköri feszültség független az akkumulátorfeszültségtől 18
19 Tapasztalatok a fejlesztés alatt: 19 rack szekrény jóval kevesebb hűtőfelületet biztosít Magas hatásfokot kell elérnünk % Az új félvezetők kapcsolási ideje csökkent csökkent a kapcsolási veszteség 3-4 félvezető párhuzamos kapcsolásával a feszültségesést csökkentettük a kapcsolt félvezetőkön Több, kisteljesítményű félvezető használata jobban kitöltött hűtőfelület A vezérlő programok pontossága alapvető fontosságú 19
20 Konklúzió Cégünk már korábban is nagy figyelmet fordított a hálózatból felvett energia minél hatékonyabb felhasználására. Ezzel az új típusú rendszerrel is ezen a megkezdett úton haladva próbáljuk egyre sérülékenyebb környezetünket megóvni az utókor számára. 20
21 Köszönöm a figyelmet! 21
