1 NAPJAINK VILLAMOSENERGIA TÁROLÁSA - MEGÚJULÓK HÁLÓZATRA CSATLAKOZTATÁSA Herbert Ferenc augusztus 24.

2 Egy régi álom a palackba zárt villámok energiája

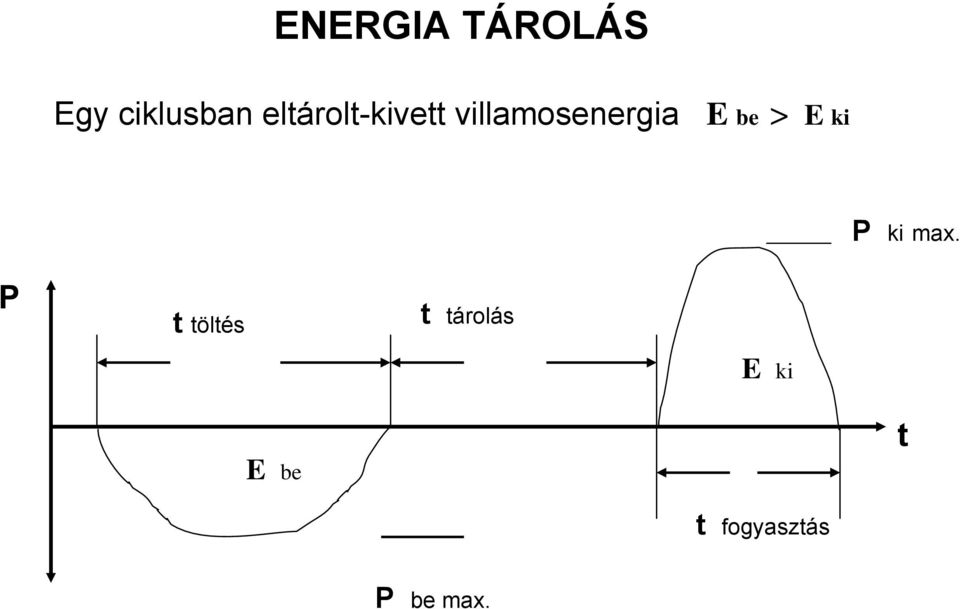

3 ENERGIA TÁROLÁS Egy ciklusban eltárolt-kivett villamosenergia E be > E ki P ki max. P t töltés t tárolás E ki E be t t fogyasztás P be max.

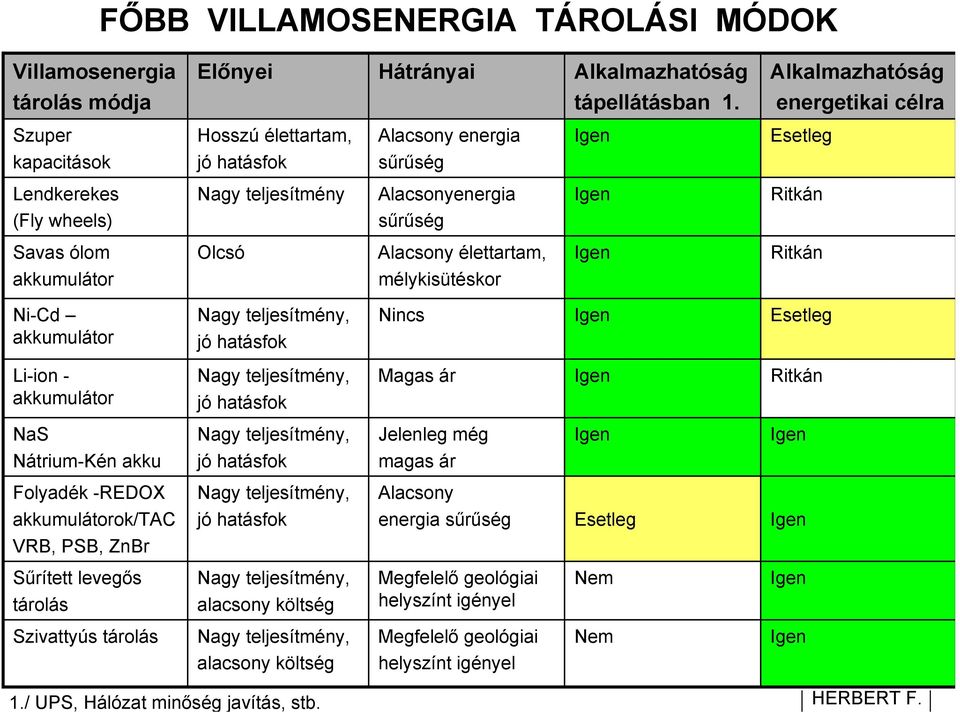

4 FŐBB VILLAMOSENERGIA TÁROLÁSI MÓDOK Villamosenergia tárolás módja Előnyei Hátrányai Alkalmazhatóság tápellátásban 1. Alkalmazhatóság energetikai célra Szuper Hosszú élettartam, Alacsony energia Igen Esetleg kapacitások jó hatásfok sűrűség Lendkerekes Nagy teljesítmény Alacsonyenergia Igen Ritkán (Fly wheels) sűrűség Savas ólom Olcsó Alacsony élettartam, Igen Ritkán akkumulátor mélykisütéskor Ni-Cd akkumulátor Li-ion - akkumulátor Nagy teljesítmény, jó hatásfok Nagy teljesítmény, jó hatásfok Nincs Igen Esetleg Magas ár Igen Ritkán NaS Nagy teljesítmény, Jelenleg még Igen Igen Nátrium-Kén akku jó hatásfok magas ár Folyadék -REDOX akkumulátorok/tac VRB, PSB, ZnBr Nagy teljesítmény, jó hatásfok Alacsony energia sűrűség Esetleg Igen Sűrített levegős tárolás Nagy teljesítmény, alacsony költség Megfelelő geológiai helyszínt igényel Nem Igen Szivattyús tárolás Nagy teljesítmény, Megfelelő geológiai Nem Igen alacsony költség helyszínt igényel 1./ UPS, Hálózat minőség javítás, stb. HERBERT F.

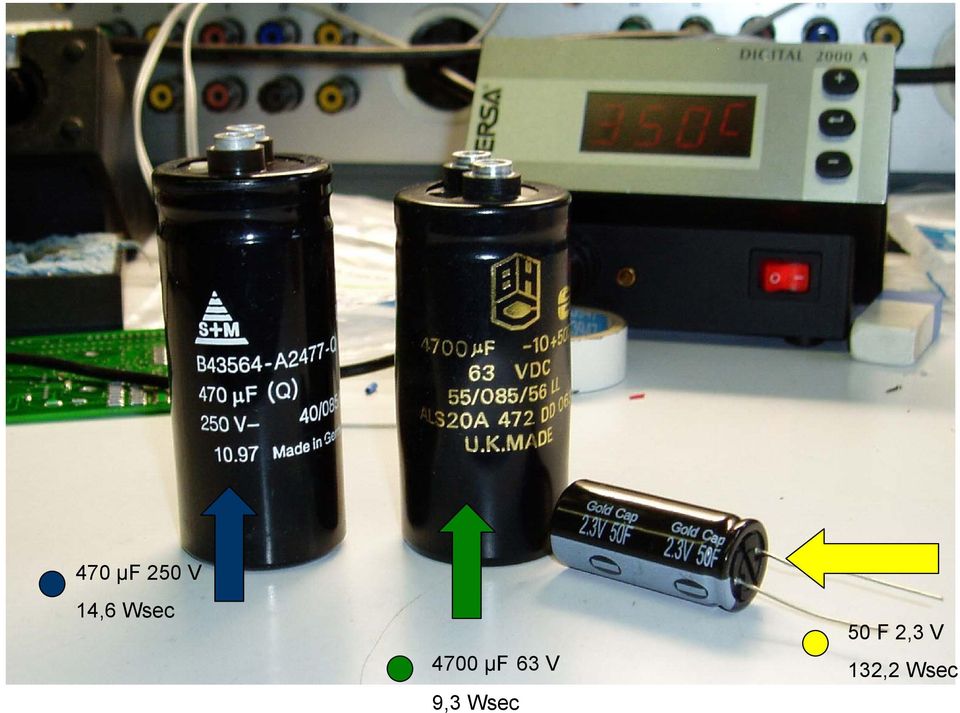

5 470 µf 250 V 14,6 Wsec 4700 µf 63 V 9,3 Wsec 50 F 2,3 V 132,2 Wsec

6 A Maxwell cég szuperkapacitása. Főbb jellemzői: 2600 Farad kapacitás 2,7 V névleges feszültség Több mint 1 millió töltés és kisütés Alkalmazás: hibrid autók, trolibuszok, hálózati feszültség jellemzőinek javítása Méretek: Hossz: 138 mm Átmérő: 57 mm Súly: 470 gr

7 A közeljövő amikor esetenként konténerben telepített kapacitásokkal javíthatják a hálózat dinamikus és átviteli jellemzőit

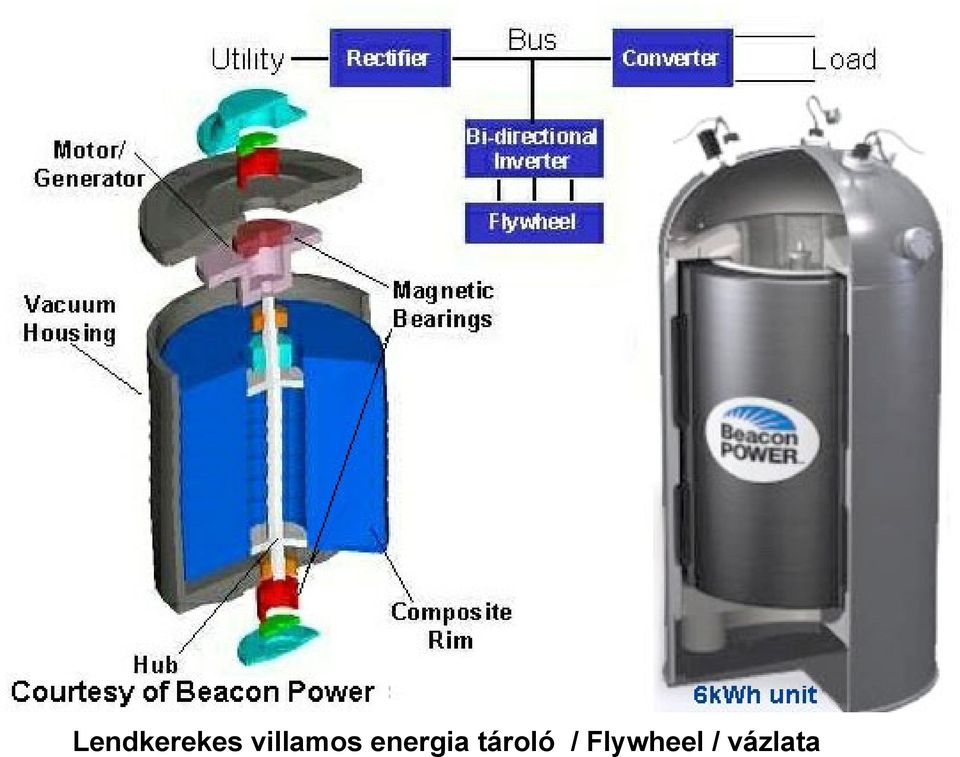

8 Lendkerekes villamos energia tároló / Flywheel / vázlata

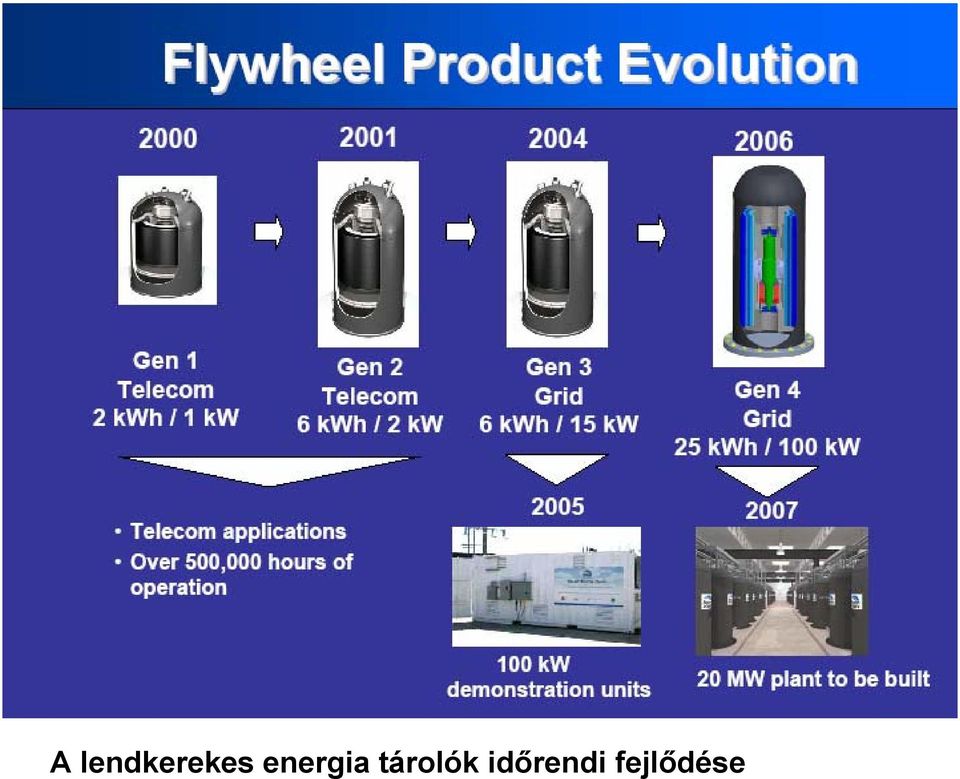

9 A lendkerekes energia tárolók időrendi fejlődése

10 Korszerű savas ólom akkumulátor és előnyei

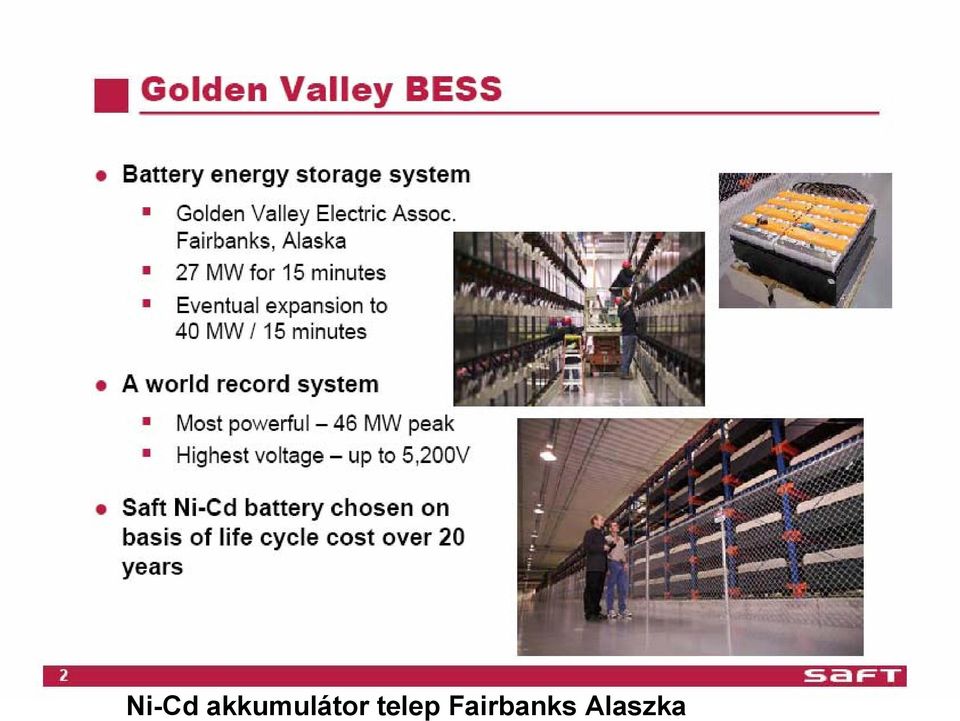

11 Ni-Cd akkumulátor telep Fairbanks Alaszka

12 Nagy teljesítményű Lithium-ion akkumulátor

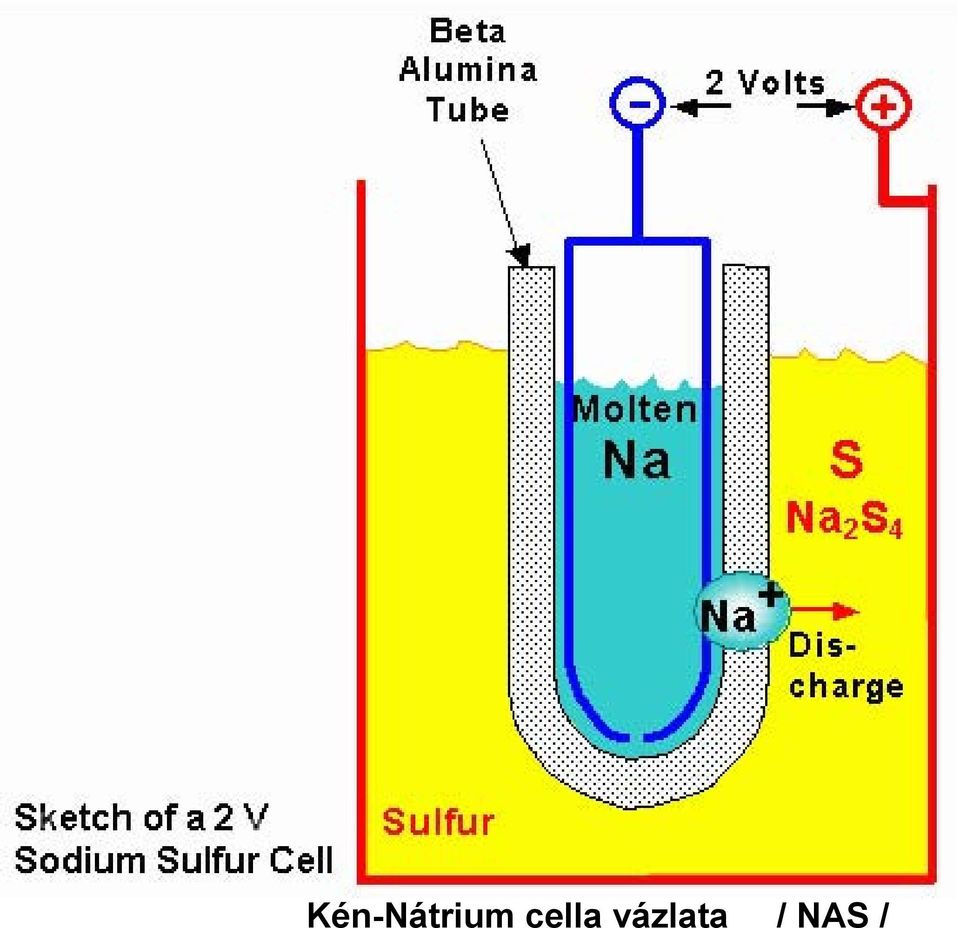

13 Kén-Nátrium cella vázlata / NAS /

14 Kén-Nátrium akkumulátor telep hőszigeteléssel

15 Kén-Nátrium akku egység

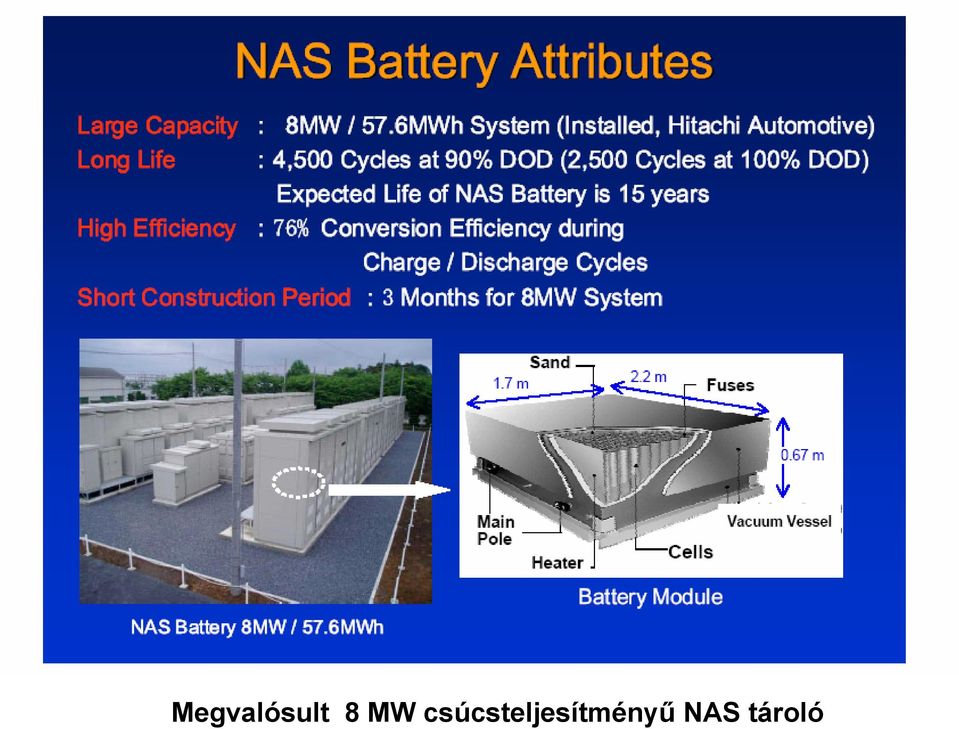

16 Megvalósult 8 MW csúcsteljesítményű NAS tároló

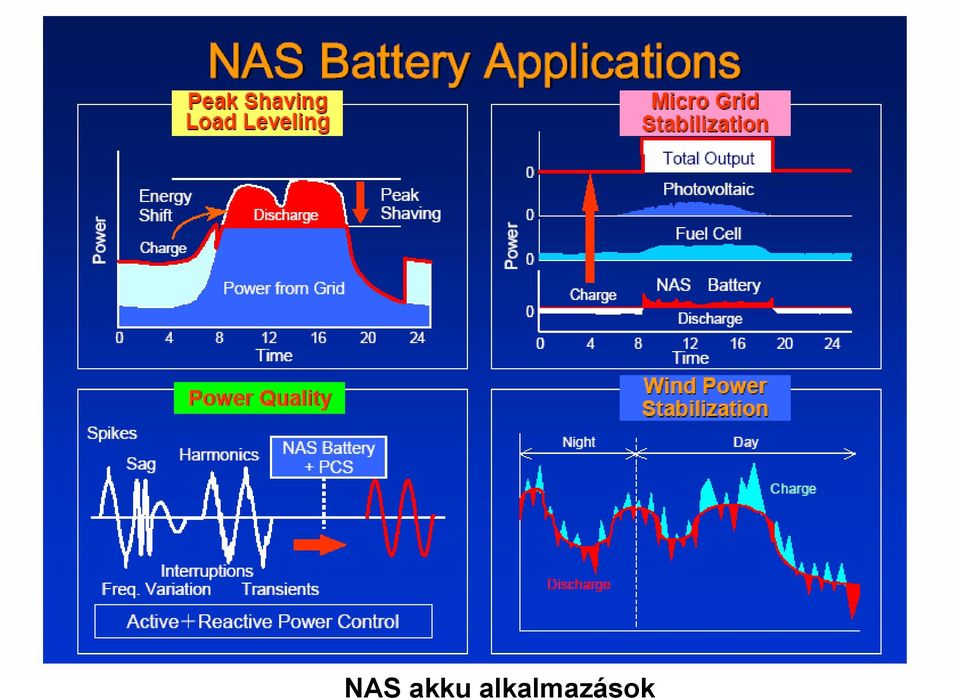

17 NAS akku alkalmazások

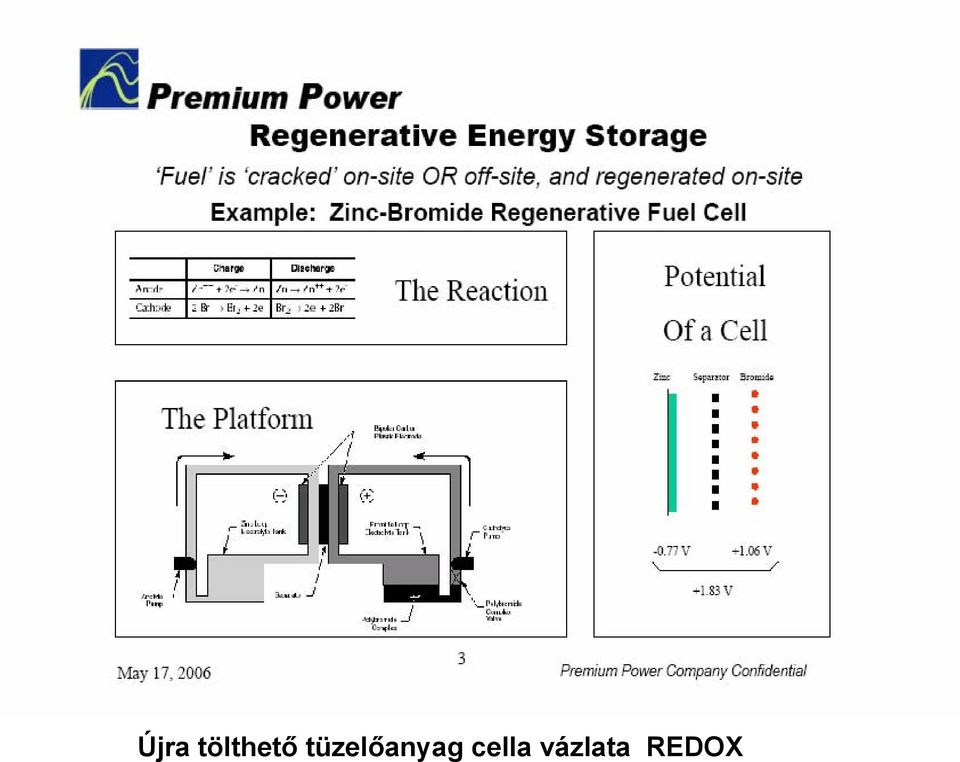

18 Újra tölthető tüzelőanyag cella vázlata REDOX

19 REDOX szünetmentes táplálás kültéri házban

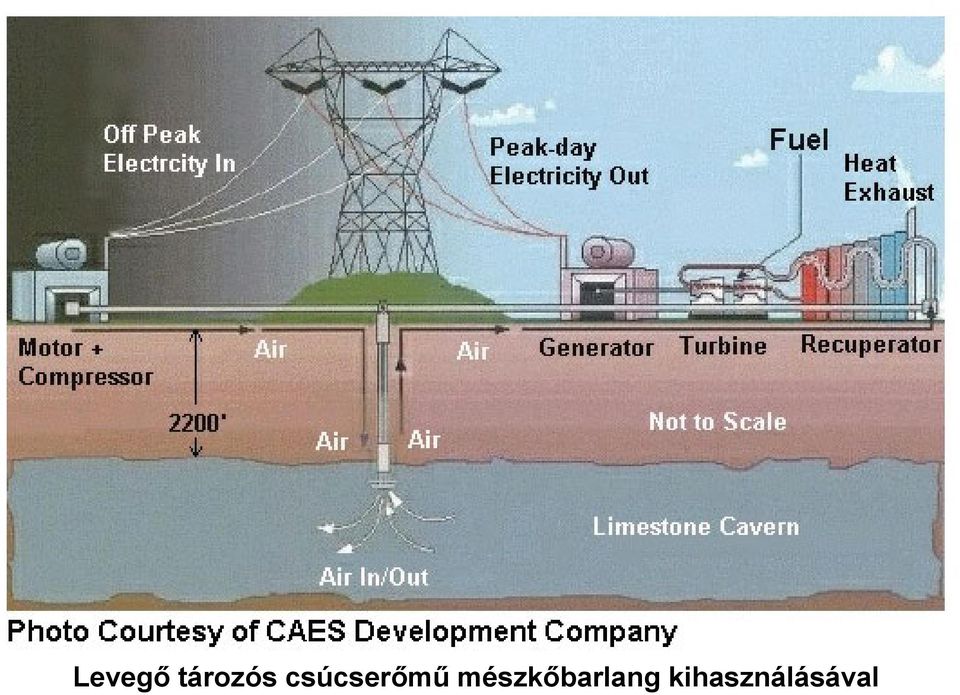

20 Levegő tározós csúcserőmű mészkőbarlang kihasználásával

21 Turlough tározós erőmű

22 Szivattyús tározós erőmű metszete

23 A tárolható és időegység alatt kivehető energiák nagyságrendje

24 Beruházási költség és a tárolt villamosenergia ára

25 Hatásfok és élettartam 80% kisütésnél

26 Nap- és szélenergia hasznosítása

27 T-mobil irodaház München

28 Tüzelőanyagcella Müchenben

29 MTU földgáz tüzeléses 260 kva tüzelőanyagcella a T-COM Müchen irodaépülete előtti parkban. A cella hő- és villamosenergia termelése %-os sávban eltolható. Így rásegíthet az épület használati melegvíz ellátására, ill. 60 V egyen kimenő feszültséggel közvetlenül töltheti a telefonközpont akkumulátorait.

30 Irodaépületek Miamiban

31 Egyéb fogyasztók Világítás Légkondícionállás 230/400V 50 Hz G M Gáz vagy dízelmotor AC/DC Szünetmentes fogyasztók Egyenáramú sín Akkumulátortelep és egyéb tárolók Hőenergia DC/DC DC/DC Tüzelőanyagcella Napelem Intelligens épület villamosenergia vázlata

32 Egyéb fogyasztók Világítás Légkondícionállás 230/400V 50 Hz G M Gáz vagy dízelmotor AC/DC Szünetmentes fogyasztók Egyenáramú sín IT Akkumulátortelep és egyéb tárolók Hőenergia DC/DC DC/DC Tüzelőanyagcella Napelem Intelligens épület villamosenergia vázlata

33 A nyitott magyar árampiac új lehetőségeket teremt a termelők és fogyasztók kölcsönös gazdasági érdekeik alapján történő együttműködésére. Megfelelő törtvényi szabályozással a megújuló energiák termelői érdekeltté tehetők abban, hogy az általuk nem a fogyasztási csúcsidőben termelt villamosenergiát rövid időre tárolják, majd a csúcsidőben értékesítsék. Ez különösen vonatkozik a nagy teljesítményű szélgenerátorok üzemeltetőire, hiszen a szélgenerátorok jelentős részben éjszakai völgyidőszakban termelnek. Az előadásban vázolt villamosenergia tárolási lehetőségek egyben az áramszolgáltatók számára lehetőséget teremtenek a villamosenergia szolgáltatás jellemzőinek javítására.

34 Cél: A fogyasztók - leggazdaságosabb, - környezetbarát, - megbízható, -jó minőségű villamosenergia ellátása. Az elmondottak talán néhány év múlva azt is lehetővé teszik, hogy átgondolt tarifapolitikával, mind a szolgáltatók, mind a fogyasztók hozzájáruljanak a fenti célok eléréséhez. Meg kell szoknunk, hogy évente új technológiák jönnek és ezek befogadására kell oktatnunk a hallgatókat és a már iparban dolgozókat. Ezúton is kifejezem köszönetemet CRICKET RUBINO úrnak, a Nemzetközi Energiatárolási Szövetség titkárának az előadáshoz nyújtott segítségért.

35 Köszönöm megtisztelő figyelmüket. WEB: Mobil:
