1 A villamos energiát termelő erőművekről EED ÁHO Mérnökiroda

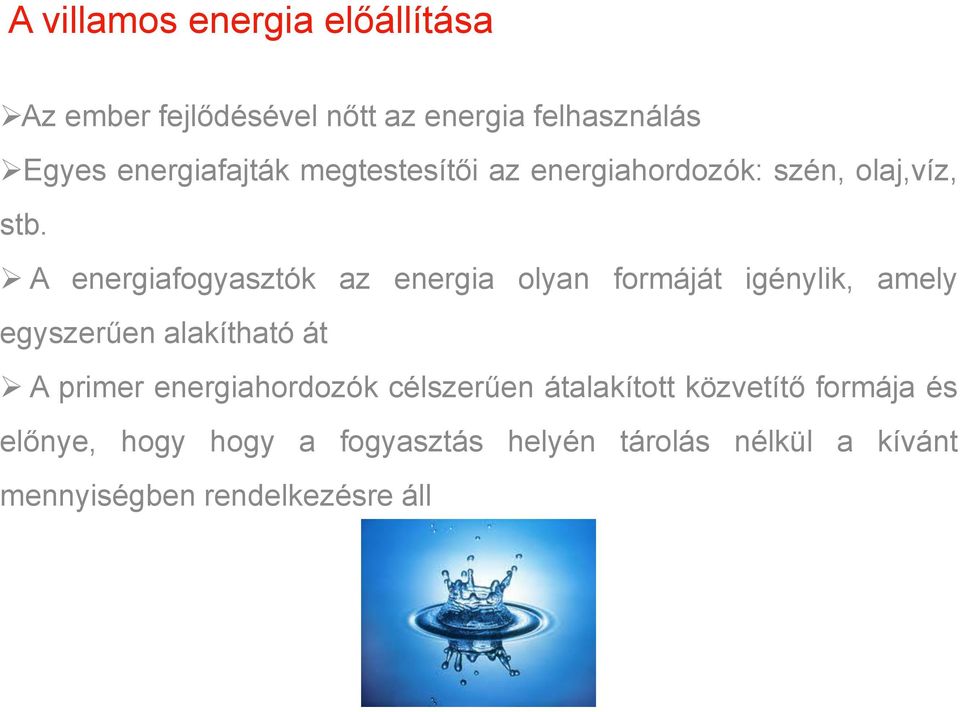

2 A villamos energia előállítása Az ember fejlődésével nőtt az energia felhasználás Egyes energiafajták megtestesítői az energiahordozók: szén, olaj,víz, stb. A energiafogyasztók az energia olyan formáját igénylik, amely egyszerűen alakítható át A primer energiahordozók célszerűen átalakított közvetítő formája és előnye, hogy hogy a fogyasztás helyén tárolás nélkül a kívánt mennyiségben rendelkezésre áll

3 A Villamos energiát előállító erőművek csoportosítása Primer energiahordozók szerint: - hőerőmű - vízerőmű - atomerőmű Energiatermelésben betöltött szerepük szerint: az a cél, hogy minél gazdaságosabb termelés és szállítás legyen(ezt a feladatot a teherelosztók végzik): - alaperőmű - menetrendtartó (változó terhelés) - csúcserőművek

4 Erőművek csoportosítása Alaperőművek: energia alapterhelését viszik, olyan erőműveket választanak, amelyeknek az önköltsége a legkisebb pl.: Paks, Menetrendtartó erőművek: a csúcsidőn kívüli, kisebb terhelésváltozásokat fedezik pl.: Tiszai Erőmű Csúcserőművek: a délelőtti és az esti csúcsidőszakban helyezik üzembe pl.: tározós vízerőművek, gázturbinás erőművek (Kelenföld)

5 Hőerőmű távlati képe

6 Elvi hőkapcsolási rajz

7 Az Atomerőmű működésének elvi rajza

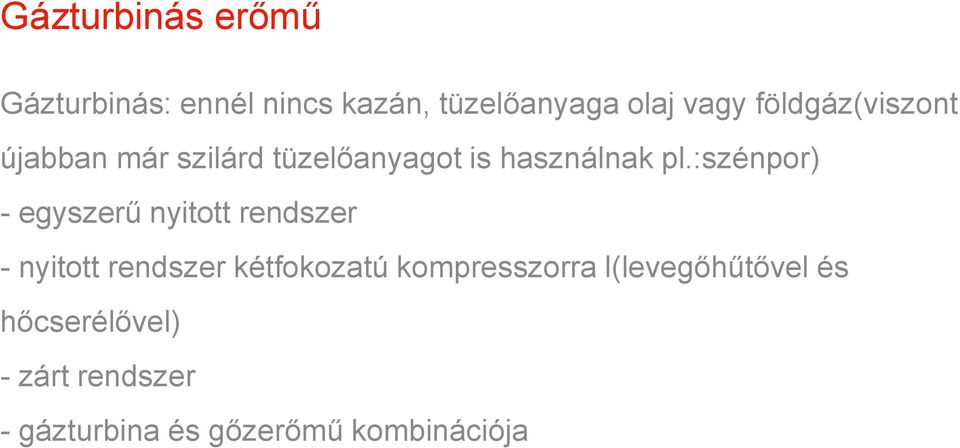

8 Gázturbinás erőmű Gázturbinás: ennél nincs kazán, tüzelőanyaga olaj vagy földgáz(viszont újabban már szilárd tüzelőanyagot is használnak pl.:szénpor) - egyszerű nyitott rendszer - nyitott rendszer kétfokozatú kompresszorra l(levegőhűtővel és hőcserélővel) - zárt rendszer - gázturbina és gőzerőmű kombinációja

9 Egyszerű nyitott rendszer

10 Nyitott rendszer kétfokozatú kompresszorral

11 Zárt rendszer

12 Gázturbina és gőzerőmű (kombinált ciklus) kombináció

13 Vízerőmű A víz helyzeti illetve mozgási energiáját hasznosítják. Osztályozásuk: 1. Energiaforrás: - vízfolyás - természetes tározó - szivattyús tározó - tengervíz 2. Esési magasság: - kis esésű(0-15m) - közepes esésű(15-50m) - nagy esésű(50m felett)

14 Vízerőmű 3. Teljesítőképesség: - törpe erőmű(0-100kw) - kis erőmű( kw) - közepes erőmű( kw) - nagy erőmű(10000kw felett) 4. Vízgazdálkodás: - csak villamos energia fejlesztésre - többféle hasznosítási célra (öntözés, hajózás, vízellátás)

15 Az ITAIPU Vízerőmű (20 x 700 MW = MW) felülről

16 Az ITAIPU Vízerőmű blokkjai oldalról

17 Az ITAIPU Vízerőmű egy (700mW-os turbinájának) beömlő csöve

18 Üzemvízcsatornás erőmű

19 Mederbe épített erőmű

20 Vízerőmű Tározós erőmű: hegyvidéken építhető, (vagy természetes tavak kihasználásával) kiegyenlítőmű(befogadja az utána-áramló vizet, és tárolja is az esetben ha a turbinákat lezárják), a víz szintjét mesterségesen duzzasztással emelik. Szivattyús változata is létezik, melyet előszeretettel csúcserőműnek használnak!

21 Tározós erőmű

22

23 Az E.ON Mobil Power Station (EMP) projekt

24 A projekt célja Ügyfél elégedettség javítása Fajlagos beruházási és üzemeltetési költségek csökkentése a tanya (sugaras) hálózatok vonatkozásában (kva/huf) A hálózati veszteségek csökkentése Az EU (2012/27/EU európai parlament és tanácsi irányelv) előírása szerinti éves 1,5%-os végfogyasztói megtakarítás NATURA 2000 oltalom alatt álló területeken, gazdaságos ellátás biztosítása A vállalat image növelése 24

25 Út a megoldáshoz PROBLÉMA ÖTLET MEGOLDÁS Sugaras külterületi hálózatokat érintő új energia igények EMP E.ON Mobil Kiserőmű EMP Projekt Magas fajlagos költség Hosszú átfutási idő Üzemeltetési költségek Nehezen változtatható hálózatkép Mérsékeltebb fajlagos költség (HUF/kVA) Rövid átfutási idő Mobilitás Külső finanszírozó bevonható Üzemeltetési, karbantartási bevétel opció 25

26 Egy új ötlet Rendszer főbb elemei Napelemek Szélturbina A rendszer szállítására, tárolására és telepítésére felhasznált konténer Akkumulátorok Töltésszabályzók Inverterek Csatlakozó és mérő szekrény Belső elrendezés, szállításhoz 26

27 Egy tanyasi villamosításkor (1x32 A) közcélú hálózat építése nélkül elhelyezhető, szigetüzemben Napelem rendszer, 24 db 185Wos modulból felépülve. Csúcsteljesítmény: 4,44 kwp Akkumulátor rendszer (tárolás) 8*12V/250Ah Teljes kapacitás: 24kWh Opcionálisan beszerelhető diesel generátor 7,5 kva teljesítménnyel (plusz szolgáltatásként 1000 l-es gázolajtartály is beszerelhető a folyamatos üzem érdekében) 27

28 Köszönöm a figyelmet!
