3 kva-től 200 kva-ig központi tápellátás a biztonsági rendszerekhez. A központi áramellátó rendszer használatának előnyei

Átírás

1 Központi Áramellátó központi tápellátás a biztonsági rendszerekhez A központi áramellátó rendszereket a tűzbiztonsági előírásokkal ellátott épületek számára tervezték Ezek a rendszerek megfelelenek az EN es szabványnak. A CPSS rendszereket főleg a vészvilágítás biztosításához tervezték a normál áramellátás meghibásodásának esetére, de egyéb biztonsági rendszerek kiszolgálásához is használhatóak. Például: automatikus tűzoltó berendezések, vészérzékelő és vészjelző egységek, füstelszívó berendezések, szénmonoxid-érzékelő rendszerek, érzékeny területeken használt meghatározott biztonsági berendezések. A központi áramellátó rendszer használatának előnyei Lecsökkenti az egyéb szerelvényigényt. Leegyszerűsíti a kötelező időszakos teszteléseket. Megszűnteti a hőterhelés által a magasan elhelyezett biztonsági akkumulátorokra ható negatív tényezőket. Lecsökkenti a beruházási költségeket. Lecsökkenti az üzemi költségeket (hosszútávú megbízhatóság). EM 016 B 1 CAT GREEN 025 A GREEN 024 A Megfelelő védelem > Szolgáltató épületekhez > Ipari létesítményekhez > Üzleti alkalmazásokhoz > Múzeumok, kórházak számára 72

2 A szabványoknak való tökéletes megfelelés A termékcsaládot azért fejlesztették ki, hogy az európai szabványoknak való megfeleléssel kapcsolatos minden igényt kielégítsen. Akkumulátor - VRLA (Szelepvezérelt Ólomakkumulátor). - Hosszú élettartam: 10 év 20 C-on. - Megfelel az EN es szabványnak perctől 3 óriág terjedő áthidalási idő. Lassú kisülés elleni védelem Szekrény - Az EN szerinti fémburkolat. - Minimum IP 20-as védelmi fokozat. - Csökkentett helyigény. Inverter - Alacsony kimeneti THD. Helyi jelzések - Védelem az akkumulátor polaritásának megfordulása ellen az EN es szabványnak megfelelően. - Inverter-leállító funkció az akkumulátor mélykisülésből eredő károsodásának megelőzése érdekében. - Preventív figyelmeztetés és manuális reset a leállítás után. Akkumulátor töltő - Megefelel az EN es és az EN es szabványoknak - 80%-os újratöltés 12 órán belül, az EN es szabványnak megfelelően. - Alacsony AC komponens a maximális akkumulátor élettartam és az EN es szabványnak való megfelelés érdekében. - Az akkumulátor feszültsége automatikusan igazodik a hőmérséklethez. Tesztelés - Manuális és / vagy automatikus akkumulátor tesztelés a hálózati áram kimaradásának szimulációjához, valamint az akkumulátor rendelkezésre állásának ellenőrzéséhez. - Bemeneti kapcsoló az akkumulátor áthidalási idejének kötelező időszakos ellenőrzéséhez. Transzformátorok - Duplatekercselésű, kiegyensúlyozott, s megfelel az EN os szabványnak. Igény szerint - Galvanikus leválasztó transzformátor, amely megfelel az EN os szabványnak. - IT típusú downstream földelési rendszer. - Permanens Izoláció-Vezérlő. Távjelzések - Normál üzemmód. - Akkumulátorról való működés. - Töltő hiba. - Akkumulátor és töltési áramkör hiba. - Földzárlati hiba (opcionális). - A bemeneti feszültség a tűréshatáron kívülre került. - Meglévő kimeneti feszültség. - Akkumulátorról való működés. - Zavar az akkumulátor áramkörnél. - Üresjárati feszültség hiba. - Akkumulátorról működik hálózati táplálás mellett. - Lassú kisülésre való figyelmeztetés. - Lassú kisülésre való figyelmeztetés. - Töltő hiba. - Földzárlati hiba (opcionális). MASTE 013 B Kijelző A szinoptikus LCD kijelző minden fontos információt megjelenít, úgy mint működési státusz, elektromos mérési értékek és ezen keresztül lehet beállítani az eszköz paramétereit is. Néhánya kijelzett adatok közül: Bemeti feszültség határon kívül. Kimeneti feszültség rendben. Nincs betáp Akkumulátor hiba. Akkumulátor feszültség hiba. Akkumlátorok és kimeneti táplálás rendben. Akkumulátorok merülnek előjelzés. Akkumulátorok merülnek. Akkumulátor töltő hiba. Földzárlati hiba (opcionális). DEFYS 111 A GB GREEN 019 A 73

3 EN50171 szabvány vezérlésii és működési módjai Feltétel minden jól megtervezett vészvilágítási rendszernél, hogy a tartalék áramforrást aktiválni fogja a hálózati hiba és a helyi áramellátó hibája esetén is. A vészvilágítási rendszert fel lehet szerelni állandó vagy ideiglenes égőkkel egyaránt. Hasonló képen, a központi áramellátó rendszer is tud működni váltakozó vagy párhuzamos stand-by módban. Váltakozó mód Váltakozó mód hozzáadott kontroll kapcsolóval a központi terheléskapcsoláshoz. Nem karbantartott váltakozó mód EM 011 A EM 010 A EM 014 A A CPSS rendszer látja el árammal a terhelést a by-pass áramkört használva, miközben folyamatosan tölti az akkumulátort, a kimenet átmenetileg a hálózatról van táplálva. A szolgáltatás kimaradás alkalmával a terhelés átkapcsolódik egy automatikus kapcsoló berendezés (ATSD) által az inverterre, ami szűrt és stabilizált feszültséget szolgáltat a kimenetre. Az akkumulátor táplálja az invertert, ami biztos áramellátást biztosít a meghatározott áthidalási időre. Párhuzamos stand-by mód A terhelés az inverterhez van csatlakoztatva, így a kimenet folyamatosan feszültség alatt van. A szolgáltatás kimaradás idején, az akkumulátor megszakítás nélkül áll működésbe, és szolgáltat áramot a terheléshez a meghatározott áthidalási idő tartamára. EM 013 A EM 012 A Normális működési módban, működő AC hálózatnál a CPSS stand-by funkcióban marad, és a kimenet emergency only státuszban. Az központi kontrolkapcsoló berendezés (CSD) a terhelés és a CPSS közé van illesztve. A CSD kapcsoló relé működtethető manuálisan vagy automatikusan (a táplálástól függően). Ennek az a funkciója, hogy garantálja, hogy a tartalék ellátás soha ne kapcsolódjon a rendszerbe, miközben az normálisan működik. Ha by-pass-ról van táplálva a terhelés, a relé zárva van. Valós áramkimaradáskor, a terhelés az inverterhez van kapcsolva és az akkumulátor fogja ellátni árammal a meghatározott áthidalási ideig. Váltakozó mód hozzáadott kontrollkapcsoló részleges terheléskapcsoláshoz Normál működési módban a CPSS lát el árammal bizonyos szolgáltatásokat, melyek meg vannak osztva az ideiglenesen kapcsolódott kimenet és a vészkimenet között. A kontrollkapcsoló berendezés (CSD) csatlakoztatva van a terhelés egyik feléhez, valamint a CPSS-hez. A CSD kapcsoló relé manuálisan ás automatikusan is működtethető (a táplálástól függően). Ennek az a funkciója, hogy garantálja, hogy a tartalék ellátás soha ne kapcsolódjon a rendszerbe, miközben az normálisan működik. A fennmaradó szolgáltatások átmenetileg a CPSS által vannak ellátva. Tehát, a terhelés egy része az inverter által van ellátva, míg a fennmaradó csak a valós áramkimaradás alkalmával kapcsolódik az inverterre. Ebben az esetben, a szükséges biztonsági berendezés csak a szolgáltatás kimaradás alatt van táplálva. Kontrolkapcsoló berendezés a terhelést és a CPSS-t köti össze. Az akkumulátor biztos áramellátást biztosít a meghatározott áthidalási időre. 74

4 MODULYS EL egyfázis 3-tól 6 kva-ig A előnyei Működési módok EM 015 B 1 CAT Megfelel az EN es szabványnak. On-line dupla konverziós technológia (VFI-SS-111). Pontos feszültség és frekvencia. Teljes digitális vezérlés. Beépített akkumulátorok (akár 60 percig) Nagy teljesítményű akkumulátorok 10 éves várható élettartammal. Akkumulátorok automatikus tesztelése. Kontroll panel szöveges kijelzővel. RS232 soros interfész. RS 485 soros interfész 4,5 és 6 kva teljesítményű modelleken. Feszültség mentes interfészkapcsolók. Váltakozó mód. Párhuzamos stand-by mód. Váltakozó mód hozzáadott kontrollkapcsoló központi vagy részleges terheléskapcsoláshoz (kérésre). Nem karbantartott váltakozó mód. Teljesítmény és méretek Méretek (1) Súly Modell Be/ki kva kw Szé x Mé x Ma (mm) kg MODULYS EL 130 1/ x 795 x MODULYS EL 145 1/ x 795 x MODULYS EL 160 1/ x 795 x (1) Áthidalási idő 60 perc kérésre más is lehet. Opcionális kiegészítők Galvanikus leválasztó transzformátor. Permanens Izoláció-Vezérlő. Kommunikációs lehetőségek LCD távvezérlési lehetőség. NET VISION interfész általi ETHERNET hálózaton keresztüli irányítás. Műszaki adatok EGYENIRÁNYÍTÓ BEMENET Feszültség egyfázis 230 V (L + N) ± 20% Tűréshatár -30% - 70% névleges terhelésen Frekvencia Hz ± 10% Áram THDI < 5% Bemeneti teljesítmény tényező > 0.98 KIMENET Feszültség egyfázis 230 V Tűrhéshatár statikus terhelésnél ± 3% Frekvencia (konfigurálható) Hz Frekvencia tolerancia ±0.1% Csúcstényező 3:1 Áthidalási idő 60 perc (1) Maximális túlterhelhetőség 130% 10 másodpercig KÖRNYEZET IP védelem kategóriája (IEC 60529) IP 20 Zajszintl (ISO3746) < 52 dba 1 méteren Megfelel a Biztonsági áramellátó rendszer EN szabványoknak EN/IEC biztonság EN EMC IEC teljesítmény Osztályozás (IEC ) VFI (2) - SS (1) Más áthidalási idő kérésre. - (2) Feszültség Frekvencia Fűggetlenség. 75

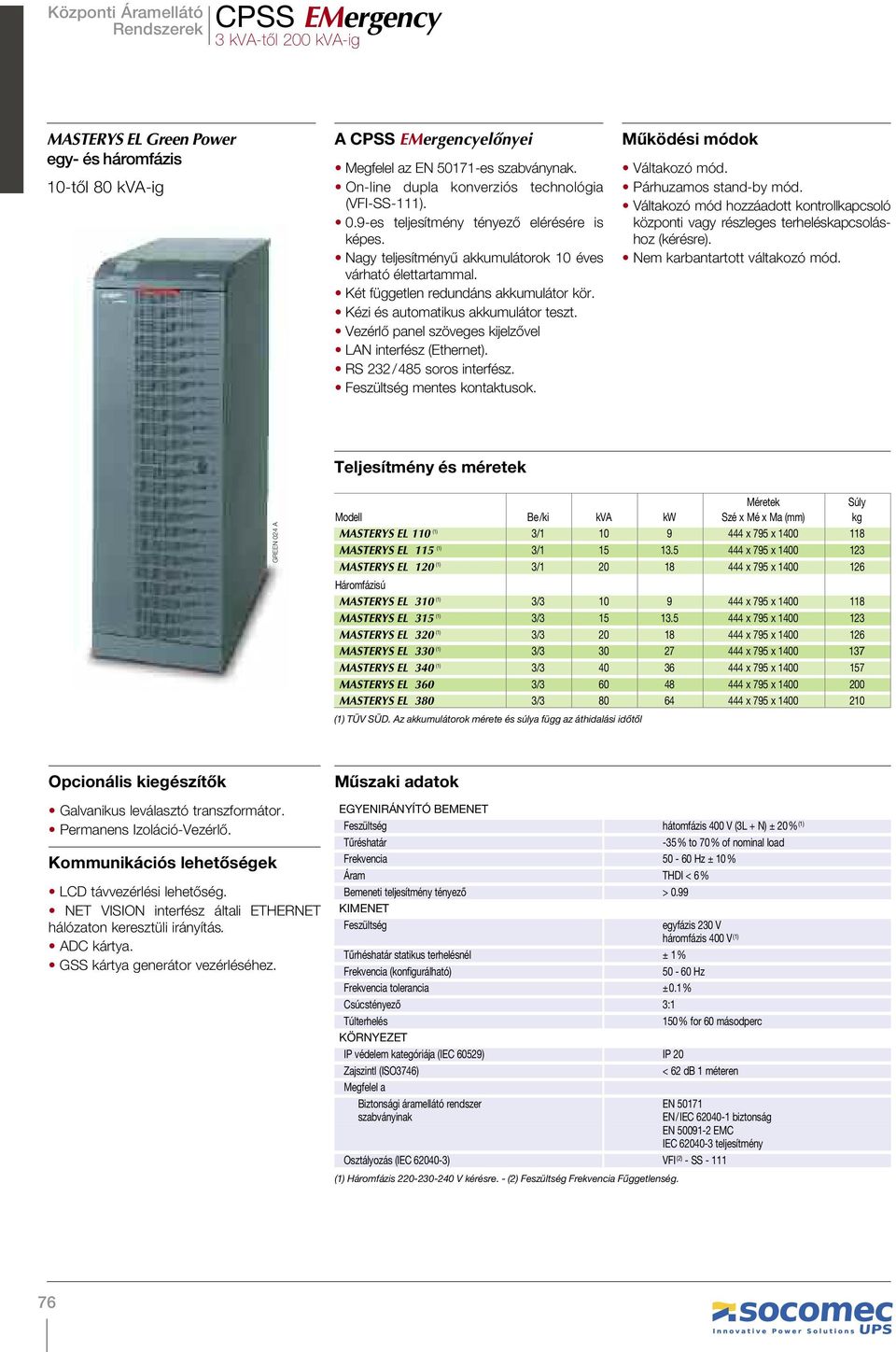

5 MASTERYS EL Green Power egy- és háromfázis 10-től 80 kva-ig A előnyei Megfelel az EN es szabványnak. On-line dupla konverziós technológia (VFI-SS-111). 0.9-es teljesítmény tényező elérésére is képes. Nagy teljesítményű akkumulátorok 10 éves várható élettartammal. Két független redundáns akkumulátor kör. Kézi és automatikus akkumulátor teszt. Vezérlő panel szöveges kijelzővel LAN interfész (Ethernet). RS 232/485 soros interfész. Feszültség mentes kontaktusok. Működési módok Váltakozó mód. Párhuzamos stand-by mód. Váltakozó mód hozzáadott kontrollkapcsoló központi vagy részleges terheléskapcsoláshoz (kérésre). Nem karbantartott váltakozó mód. Teljesítmény és méretek GREEN 024 A Méretek Súly Modell Be/ki kva kw Szé x Mé x Ma (mm) kg MASTERYS EL 110 (1) 3/ x 795 x MASTERYS EL 115 (1) 3/ x 795 x MASTERYS EL 120 (1) 3/ x 795 x Háromfázisú MASTERYS EL 310 (1) 3/ x 795 x MASTERYS EL 315 (1) 3/ x 795 x MASTERYS EL 320 (1) 3/ x 795 x MASTERYS EL 330 (1) 3/ x 795 x MASTERYS EL 340 (1) 3/ x 795 x MASTERYS EL 360 3/ x 795 x MASTERYS EL 380 3/ x 795 x (1) TÜV SÜD. Az akkumulátorok mérete és súlya függ az áthidalási időtől Opcionális kiegészítők Galvanikus leválasztó transzformátor. Permanens Izoláció-Vezérlő. Kommunikációs lehetőségek LCD távvezérlési lehetőség. NET VISION interfész általi ETHERNET hálózaton keresztüli irányítás. ADC kártya. GSS kártya generátor vezérléséhez. Műszaki adatok EGYENIRÁNYÍTÓ BEMENET Feszültség hátomfázis 400 V (3L + N) ± 20% (1) Tűréshatár -35% to 70% of nominal load Frekvencia Hz ± 10% Áram THDI < 6% Bemeneti teljesítmény tényező > 0.99 KIMENET Feszültség egyfázis 230 V háromfázis 400 V (1) Tűrhéshatár statikus terhelésnél ± 1% Frekvencia (konfigurálható) Hz Frekvencia tolerancia ±0.1% Csúcstényező 3:1 Túlterhelés 150% for 60 másodperc KÖRNYEZET IP védelem kategóriája (IEC 60529) IP 20 Zajszintl (ISO3746) < 62 db 1 méteren Megfelel a Biztonsági áramellátó rendszer EN szabványinak EN/IEC biztonság EN EMC IEC teljesítmény Osztályozás (IEC ) VFI (2) - SS (1) Háromfázis V kérésre. - (2) Feszültség Frekvencia Fűggetlenség. 76

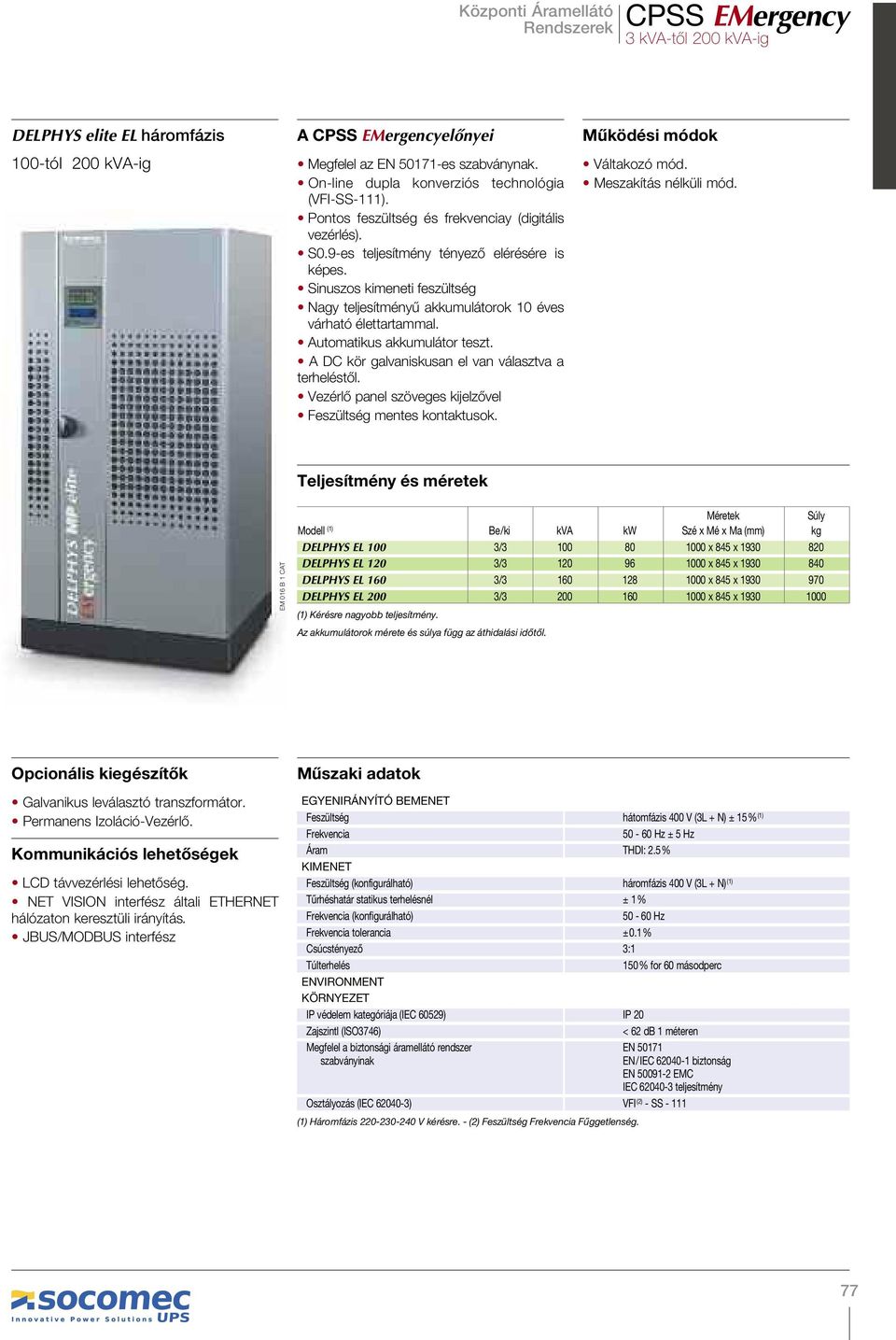

6 DELPHYS elite EL háromfázis 100-tól 200 kva-ig A előnyei Megfelel az EN es szabványnak. On-line dupla konverziós technológia (VFI-SS-111). Pontos feszültség és frekvenciay (digitális vezérlés). S0.9-es teljesítmény tényező elérésére is képes. Sinuszos kimeneti feszültség Nagy teljesítményű akkumulátorok 10 éves várható élettartammal. Automatikus akkumulátor teszt. A DC kör galvaniskusan el van választva a terheléstől. Vezérlő panel szöveges kijelzővel Feszültség mentes kontaktusok. Működési módok Váltakozó mód. Meszakítás nélküli mód. Teljesítmény és méretek EM 016 B 1 CAT Méretek Súly Modell (1) Be/ki kva kw Szé x Mé x Ma (mm) kg DELPHYS EL 100 3/ x 845 x DELPHYS EL 120 3/ x 845 x DELPHYS EL 160 3/ x 845 x DELPHYS EL 200 3/ x 845 x (1) Kérésre nagyobb teljesítmény. Az akkumulátorok mérete és súlya függ az áthidalási időtől. Opcionális kiegészítők Galvanikus leválasztó transzformátor. Permanens Izoláció-Vezérlő. Kommunikációs lehetőségek LCD távvezérlési lehetőség. NET VISION interfész általi ETHERNET hálózaton keresztüli irányítás. JBUS/MODBUS interfész Műszaki adatok EGYENIRÁNYÍTÓ BEMENET Feszültség hátomfázis 400 V (3L + N) ± 15% (1) Frekvencia Hz ± 5 Hz Áram THDI: 2.5% KIMENET Feszültség (konfigurálható) háromfázis 400 V (3L + N) (1) Tűrhéshatár statikus terhelésnél ± 1% Frekvencia (konfigurálható) Hz Frekvencia tolerancia ±0.1% Csúcstényező 3:1 Túlterhelés 150% for 60 másodperc ENVIRONMENT KÖRNYEZET IP védelem kategóriája (IEC 60529) IP 20 Zajszintl (ISO3746) < 62 db 1 méteren Megfelel a biztonsági áramellátó rendszer EN szabványinak EN/IEC biztonság EN EMC IEC teljesítmény Osztályozás (IEC ) VFI (2) - SS (1) Háromfázis V kérésre. - (2) Feszültség Frekvencia Fűggetlenség. 77
