MASTERYS MC Megfelelő védelem

Átírás

1 UPS a kritikus informatikai felszerelések táplálásához Megfelelő védelem > Adatközpont > Távközlés > Szolgáltatóipar

2 szünetmentes rendszer UPS a kritikus informatikai felszerelések táplálásához 2

3 szünetmentes rendszer Költséghatékonyság > Az energia maximális kihasználása Energiatakarékosság akár 96% hatékonysággal > Az elektromos berendezés optimalizálása Teljesítmény tényező >0,99 és bemenő áram harmonikus torzítása < 3% > Az akkumulátorok élettartamának maximálása Intelligens algoritmus az akkumulátorok újratöltéséhez (EBS) > A szerverszobákra optimalizálva Minimális helyigény és hozzáférés elölről Integrálhatóság és kommunikáció > UPS felügyelet és a szerverek kikapcsolása A kommunikációs protokollok és módok széles választékának és a beépített LAN-nak köszönhetően > A legkifinomultabb szerverszobáknak is megfelel Telepítés az álpadlóra > Felhasználóbarát interfészek Grafikus felhasználói felület és többnyelvű menü Rendelkezésre állás > Az áthidalási idő maximálása Redundáns párhuzamos > Hibatűrés és védelem kiválasztás Magas túlterhelési kapacitás minden működési körülmény között > Betáplálási stabilitás minimális akkumulátor használattal Fokozott bemeneti feszültség- és frekvencia tolerancia > Telepítés a fal síkjában, más szekrények mellett és könnyű karbantartás Pull-up típusú szellőzés (frontális levegő bemenet - kimenet fentről) Technológia > Alkalmas nagy teljesítmény tényezőjű terheléshez Működés a legújabb generációs szerverekkel > Pontos és interferencia mentes töltés táplálás Kettős átalakítású on-line digitális DSP vezérléssel > Hatékony megoldás Innovatív inverter technológia 3

4 szünetmentes rendszer Több ezer euró megtakarítást A nagy hatékonyság csökkenti az energia pazarlást, és nincs szükség további légkondicionáló rendszerek beépítésére. A MASTERYS TM MC kva a piacon a leghatékonyabb szolgáltatásokat nyújtja: egészen 96%-ig széles körű felhasználási lehetőséggel. Az alábbi grafikonok az UPS-nek köszönhető éves megtakarítást ábrázolják 96%-os hatékonysággal a 94 és 93%-hoz képest az Európai Közösségben átlagos kwh költséggel számolva, tipikus terhelési feltételeknél, beleértve az alacsonyabb légkondicionálási költségeket is Megtakarítás 96%-os hozammal egy évre két évre három évre négy évre öt évre 93% 94% MASTE 040 A HU Hozam (%) Töltés (%) MASTE 041 A HU A kiváló teljesítmény tényezők és a harmonikus tartalom segítségével el lehet kerülni a berendezés túlméretezését: a kábelektől a szakaszolókig, a generátoroktól a védőeszközökig. Az akkumulátor a beruházás nagyon fontos részét képezi. Élettartamát a használat gyakoriságán túl az újratöltés és a karbantartás is befolyásolják. A MASTERYS TM MC kva egy intelligens rendszert integrál, amely az akkumulátor helyiség környezeti hőmérséklete szerint alakítja az újratöltés módját az akkumulátorok tényleges élettartamának meghosszabbítása céljából. Nagy teljesítményével a MASTERYS TM MC kva 700 x 800 mm alapterületet foglal el, így a szerver szoba a szervereké lehet. A pull-up típusú szellőző rendszer (frontális levegő bemenet - kimenet fentről) lehetővé teszi a fal síkjában, más szekrények mellett történő elhelyezést. Az instabilabb táphálózatok részére készül A MASTERYS TM MC kva fokozott Az egyedi UPS magas fokú rendelkezésre állása bemeneti toleranciája, ami akár a névleges tovább fokozható redundáns párhuzamos feszültség -40%-át is jelentheti, valamint a konfigurációval. rugalmas backup idők biztosítják a szervereik minőségi és folyamatos áramellátását. MASTE 042 A 20 -ig ig és tovább 4

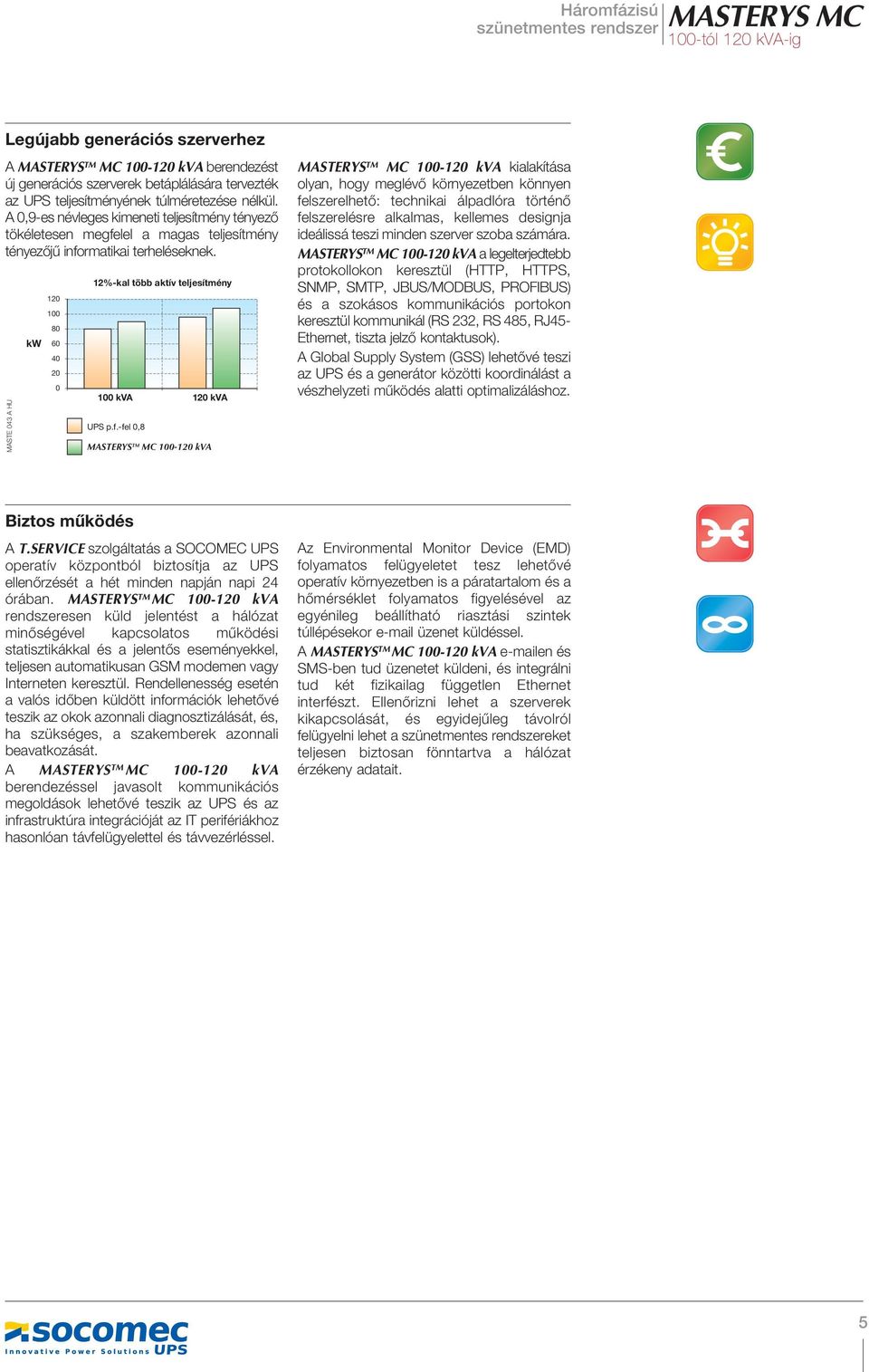

5 szünetmentes rendszer Legújabb generációs szerverhez A MASTERYS TM MC kva berendezést új generációs szerverek betáplálására tervezték az UPS teljesítményének túlméretezése nélkül. A 0,9-es névleges kimeneti teljesítmény tényező tökéletesen megfelel a magas teljesítmény tényezőjű informatikai terheléseknek. MASTE 043 A HU kw %-kal több aktív teljesítmény 100 kva 120 kva UPS p.f.-fel 0,8 MASTERYS TM MC kva MASTERYS TM MC kva kialakítása olyan, hogy meglévő környezetben könnyen felszerelhető: technikai álpadlóra történő felszerelésre alkalmas, kellemes designja ideálissá teszi minden szerver szoba számára. MASTERYS TM MC kva a legelterjedtebb protokollokon keresztül (HTTP, HTTPS, SNMP, SMTP, JBUS/MODBUS, PROFIBUS) és a szokásos kommunikációs portokon keresztül kommunikál (RS 232, RS 485, RJ45- Ethernet, tiszta jelző kontaktusok). A Global Supply System (GSS) lehetővé teszi az UPS és a generátor közötti koordinálást a vészhelyzeti működés alatti optimalizáláshoz. Biztos működés A T.SERVICE szolgáltatás a SOCOMEC UPS operatív központból biztosítja az UPS ellenőrzését a hét minden napján napi 24 órában. MASTERYS TM MC kva rendszeresen küld jelentést a hálózat minőségével kapcsolatos működési statisztikákkal és a jelentős eseményekkel, teljesen automatikusan GSM modemen vagy Interneten keresztül. Rendellenesség esetén a valós időben küldött információk lehetővé teszik az okok azonnali diagnosztizálását, és, ha szükséges, a szakemberek azonnali beavatkozását. A MASTERYS TM MC kva berendezéssel javasolt kommunikációs megoldások lehetővé teszik az UPS és az infrastruktúra integrációját az IT perifériákhoz hasonlóan távfelügyelettel és távvezérléssel. Az Environmental Monitor Device (EMD) folyamatos felügyeletet tesz lehetővé operatív környezetben is a páratartalom és a hőmérséklet folyamatos figyelésével az egyénileg beállítható riasztási szintek túllépésekor üzenet küldéssel. A MASTERYS TM MC kva en és SMS-ben tud üzenetet küldeni, és integrálni tud két fizikailag független Ethernet interfészt. Ellenőrizni lehet a szerverek kikapcsolását, és egyidejűleg távolról felügyelni lehet a szünetmentes rendszereket teljesen biztosan fönntartva a hálózat érzékeny adatait. 5

6 szünetmentes rendszer Technical data Teljesítmény [kva] Teljesítmény [kw] BEMENET Névleges feszültség 400 V 3ph+N Feszültség tűréshatár ±20% szolgáltatás romlás nélkül, -40% 50% Pn-nel Bemenő frekvencia 50/60 Hz ±10% Teljesítmény tényező / THDI >0,99 / < 3% KIMENET Feszültség 400 V 3ph+N ±1% (380/415 konfigurálható) Feszültség tűréshatár Statikus töltés ±1% Dinamikus terhelés a VFI-SS-111-nek megfelelően Frekvencia 50/60 Hz ±2% (1% és 8% között konfigurálható a generátorral) Automatikus bypass Névleges kimeneti feszültség ±15% (10% és 20% között konfigurálható a generátorral) A feszültség teljes harmonikus torzulása <1% lineáris terhelésnél / <3% nem lineáris terhelésnél p.f. 0,9 125% 5 percre / 150% 30 másodpercre Csúcsáram tényező 3:1 (az (EN) IEC nak megfelelően) HATÉKONYSÁG On-line mód 96%-ig Mód 98% KÖRNYEZET: Működési környezeti hőmérséklet 0 C és + 40 C között (15 C-tól 25 C-ig az akkumulátor maximális élettartama alatt) Relatív páratartalom 0% - 95 % kondenz nélkül Max. magasság 1000 m szolgáltatás romlás nélkül (maximum 3000 m) Zaj (ISO 3746) <65 db(a) Súly 380 kg UPS SZEKRÉNY Méretek (H x Sz x M) [mm] 700x800x1930 Védettségi fok IP 20 (IP 30 opcionális) Szín RAL 7012, ezüstszürke elülső ajtó SZABVÁNYOK Biztonság EN , EN Szolgáltatások EN (VFI-SS-111) Elektromágneses kompatibilitás (EMC) EN Termék nyilatkozat CE IP fok IEC Standard kommunikációs kialakítás RS 232 / 485 soros port; RS 232 soros port modemhez; Beépített LAN interfész; 3 nyílás további interfészekhez. Standard elektromos kialakítás Beépített karbantartási bypass; Kettős bemeneti háló; Külső backfeed vezérlés. Karbantartás távoli helyről T.SERVICE program a MASTERYS folyamatos felügyeletére a SOCOMEC UPS karbantartási szolgálatán keresztül. Kommunikációs opciók Távoli panel; ADC interfész (tiszta konfigurálható kontaktusok); GSS interfész (a generátor vezérlése); Vezérlő szoftver és UNI VISION PRO távoli kikapcsolás; NET VISION WEB / SNMP manager interfész a szünetmentes rendszer LAN/WAN hálózatra csatlakoztatásához. Elektromos opciók Külső karbantartási by-pass; Meghosszabbított önálló üzemelés; További akkumulátortöltő; Szigetelő transzformátor; Szinkronizáló rendszer ACS; Beépített backfeed védelem. 6

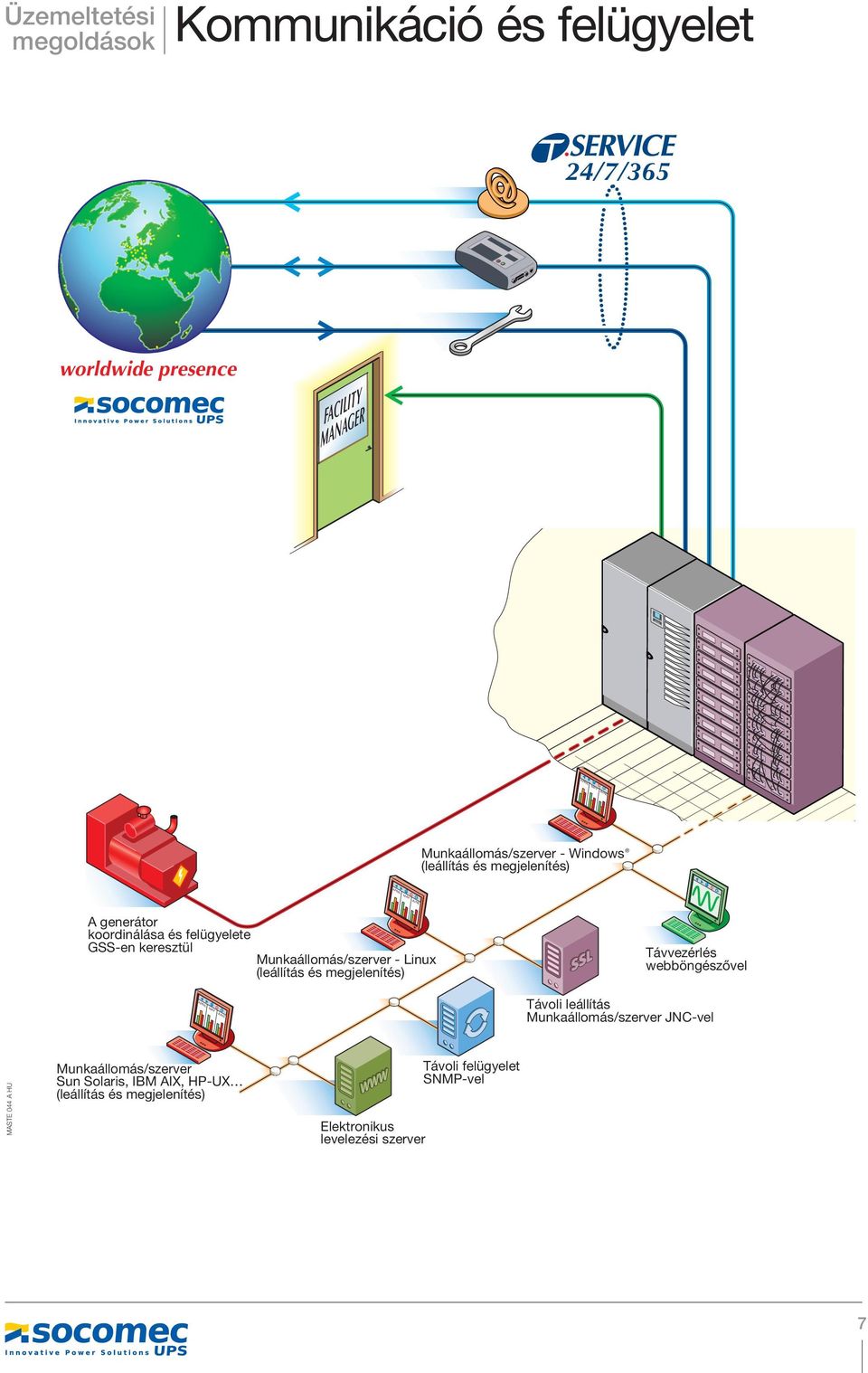

7 Üzemeltetési megoldások Kommunikáció és felügyelet 24/7/365 worldwide presence FACILITY MANAGER APRIL MAY JUNE Munkaállomás/szerver - Windows (leállítás és megjelenítés) APRIL MAY JUNE A generátor koordinálása és felügyelete GSS-en keresztül Munkaállomás/szerver - Linux (leállítás és megjelenítés) Távvezérlés webböngészővel APRIL MAY JUNE Távoli leállítás Munkaállomás/szerver JNC-vel MASTE 044 A HU Munkaállomás/szerver Sun Solaris, IBM AIX, HP-UX (leállítás és megjelenítés) Elektronikus levelezési szerver Távoli felügyelet SNMP-vel 7

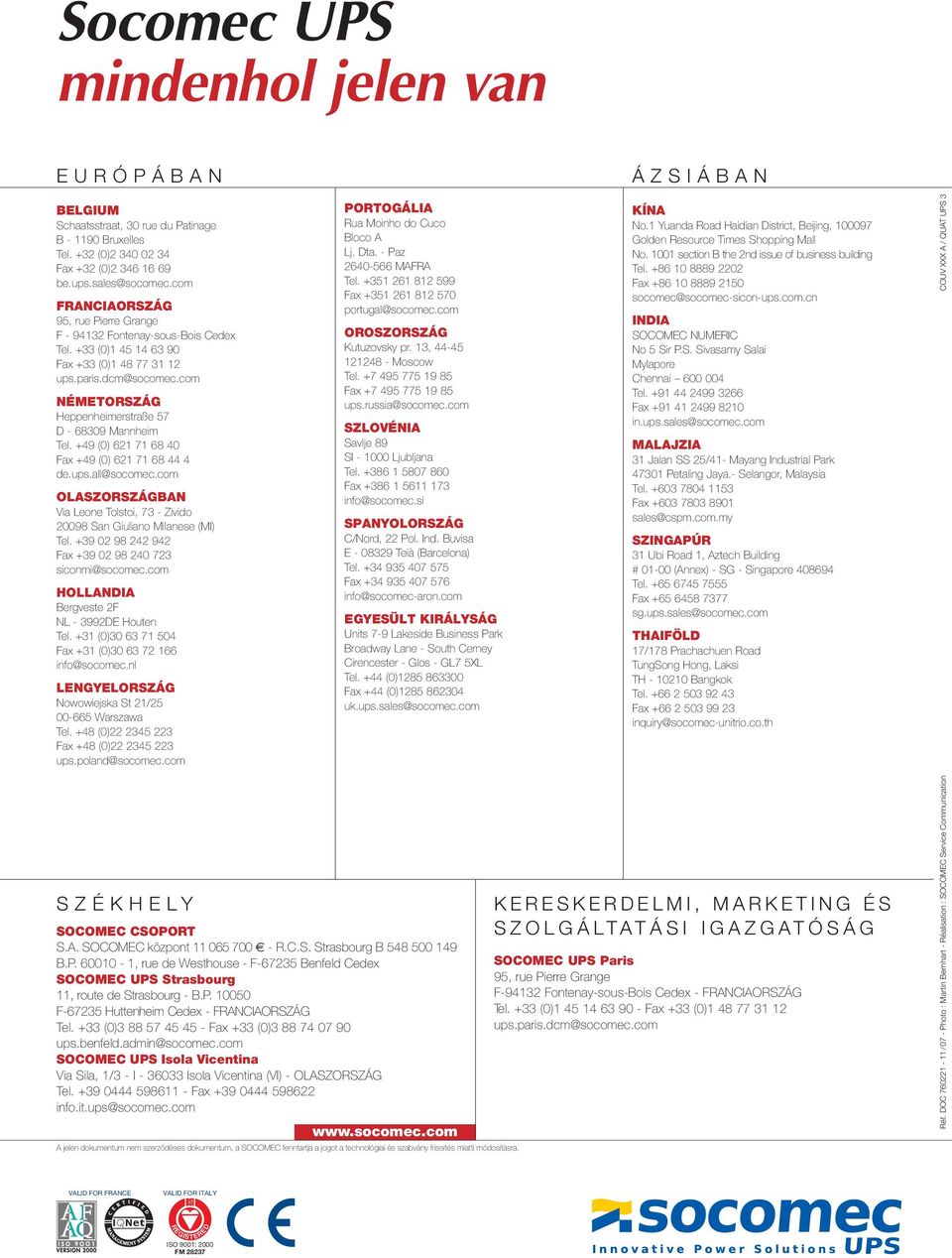

8 Socomec UPS mindenhol jelen van EURÓPÁBAN ÁZSIÁBAN BELGIUM Schaatsstraat, 30 rue du Patinage B Bruxelles Tel. +32 (0) Fax +32 (0) be.ups.sales@socomec.com FRANCIAORSZÁG 95, rue Pierre Grange F Fontenay-sous-Bois Cedex Tel. +33 (0) Fax +33 (0) ups.paris.dcm@socomec.com NÉMETORSZÁG Heppenheimerstraße 57 D Mannheim Tel. +49 (0) Fax +49 (0) de.ups.all@socomec.com OLASZORSZÁGBAN Via Leone Tolstoi, 73 - Zivido San Giuliano Milanese (MI) Tel Fax siconmi@socomec.com HOLLANDIA Bergveste 2F NL DE Houten Tel. +31 (0) Fax +31 (0) info@socomec.nl LENGYELORSZÁG Nowowiejska St 21/ Warszawa Tel. +48 (0) Fax +48 (0) ups.poland@socomec.com SZÉKHELY PORTOGÁLIA Rua Moinho do Cuco Bloco A Lj. Dta. - Paz MAFRA Tel Fax portugal@socomec.com OROSZORSZÁG Kutuzovsky pr. 13, Moscow Tel Fax ups.russia@socomec.com SZLOVÉNIA Savlje 89 SI Ljubljana Tel Fax info@socomec.si SPANYOLORSZÁG C/Nord, 22 Pol. Ind. Buvisa E Teià (Barcelona) Tel Fax info@socomec-aron.com EGYESÜLT KIRÁLYSÁG Units 7-9 Lakeside Business Park Broadway Lane - South Cerney Cirencester - Glos - GL7 5XL Tel. +44 (0) Fax +44 (0) uk.ups.sales@socomec.com SOCOMEC CSOPORT S.A. SOCOMEC központ R.C.S. Strasbourg B B.P , rue de Westhouse - F Benfeld Cedex SOCOMEC UPS Strasbourg 11, route de Strasbourg - B.P F Huttenheim Cedex - FRANCIAORSZÁG Tel. +33 (0) Fax +33 (0) ups.benfeld.admin@socomec.com SOCOMEC UPS Isola Vicentina Via Sila, 1/3 - I Isola Vicentina (VI) - OLASZORSZÁG Tel Fax info.it.ups@socomec.com A jelen dokumentum nem szerződéses dokumentum, a SOCOMEC fenntartja a jogot a technológiai és szabvány frissítés miatti módosításra. KÍNA No.1 Yuanda Road Haidian District, Beijing, Golden Resource Times Shopping Mall No section B the 2nd issue of business building Tel Fax socomec@socomec-sicon-ups.com.cn INDIA SOCOMEC NUMERIC No 5 Sir P.S. Sivasamy Salai Mylapore Chennai Tel Fax in.ups.sales@socomec.com MALAJZIA 31 Jalan SS 25/41- Mayang Industrial Park Petaling Jaya.- Selangor, Malaysia Tel Fax sales@cspm.com.my SZINGAPÚR 31 Ubi Road 1, Aztech Building # (Annex) - SG - Singapore Tel Fax sg.ups.sales@socomec.com THAIFÖLD 17/178 Prachachuen Road TungSong Hong, Laksi TH Bangkok Tel Fax inquiry@socomec-unitrio.co.th KERESKERDELMI, MARKETING ÉS SZOLGÁLTATÁSI IGAZGATÓSÁG SOCOMEC UPS Paris 95, rue Pierre Grange F Fontenay-sous-Bois Cedex - FRANCIAORSZÁG Tel. +33 (0) Fax +33 (0) ups.paris.dcm@socomec.com Réf. DOC /07 - Photo : Martin Bernhart - Réalisation : SOCOMEC Service Communication COUV XXX A / QUAT UPS 3 VALID FOR FRANCE VALID FOR ITALY ISO 9001: 2000 FM 28237
