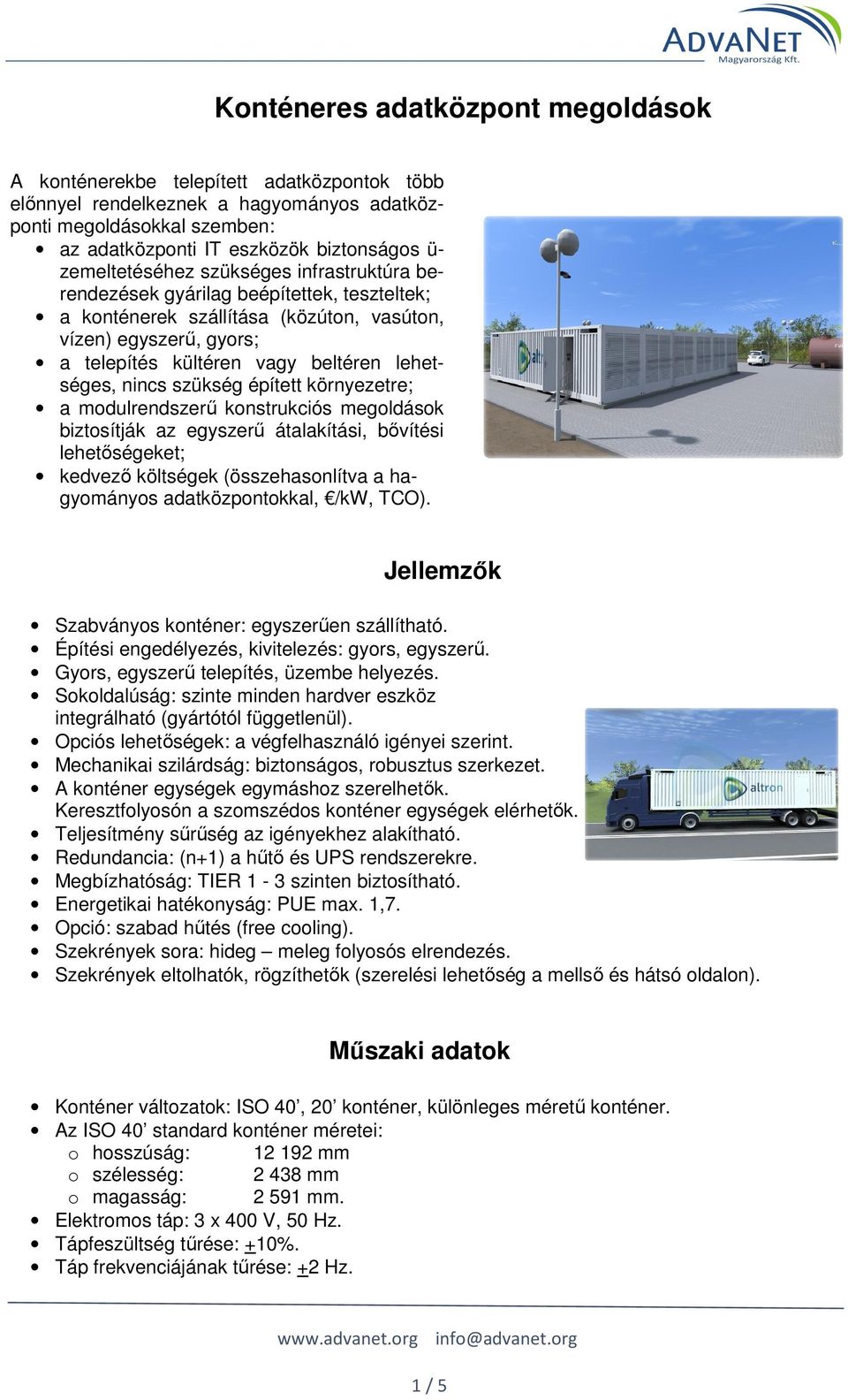

1 Konténeres adatközpont megoldások A konténerekbe telepített adatközpontok több előnnyel rendelkeznek a hagyományos adatközponti megoldásokkal szemben: az adatközponti IT eszközök biztonságos üzemeltetéséhez szükséges infrastruktúra berendezések gyárilag beépítettek, teszteltek; a konténerek szállítása (közúton, vasúton, vízen) egyszerű, gyors; a telepítés kültéren vagy beltéren lehetséges, nincs szükség épített környezetre; a modulrendszerű konstrukciós megoldások biztosítják az egyszerű átalakítási, bővítési lehetőségeket; kedvező költségek (összehasonlítva a hagyományos adatközpontokkal, /, TCO). Jellemzők Szabványos konténer: egyszerűen szállítható. Építési engedélyezés, kivitelezés: gyors, egyszerű. Gyors, egyszerű telepítés, üzembe helyezés. Sokoldalúság: szinte minden hardver eszköz integrálható (gyártótól függetlenül). Opciós lehetőségek: a végfelhasználó igényei szerint. Mechanikai szilárdság: biztonságos, robusztus szerkezet. A konténer egységek egymáshoz szerelhetők. Keresztfolyosón a szomszédos konténer egységek elérhetők. Teljesítmény sűrűség az igényekhez alakítható. Redundancia: (n+1) a hűtő és ekre. Megbízhatóság: TIER 1-3 szinten biztosítható. Energetikai hatékonyság: PE max. 1,7. Opció: szabad hűtés (free cooling). Szekrények sora: hideg meleg folyosós elrendezés. Szekrények eltolhatók, rögzíthetők (szerelési lehetőség a mellső és hátsó oldalon). Műszaki adatok Konténer változatok: ISO 40, 20 konténer, különleges méretű konténer. Az ISO 40 standard konténer méretei: o hosszúság: mm o szélesség: mm o magasság: mm. Elektromos táp: 3 x 400 V, 50 Hz. Tápfeszültség tűrése: +10%. Táp frekvenciájának tűrése: +2 Hz. 1/5

2 Beépített szekrények méretei: o magasság: 42 o szélesség: 600mm o mélység: 1070mm. Energetikai rendszer Kábelrendezők Keresztfolyosó Szekrények Hűtőgép Tápellátás a szekrényekben: 2 db csatlakozó sáv szekrényenként (intelligens PD, monitoring, 0). Adatátviteli opciók: o fémes: CAT6 port 12 db o optikai: OM3 port 6 db. Antenna rögzítés: 3 ponton a tetőn (opció). Külső hőmérséklet határok, standard: C o. Külső hőmérséklet határok, opciók: hideg ill. meleg környezeti feltételekhez: o C o környezeti feltételekhez (hidegálló kivitel) o C o környezeti feltételekhez (melegálló kivitel). Hűtési rendszer: direkt expanziós, részei: o szekrények sorába telepített hűtőgépek (kompresszor, expanziós egység, elpárologtató, ventillátorok); o konténerbe telepített kondenzátorok, ventillátorokkal. Hűtőlevegő hőmérséklete (IT eszközökbe belépésnél): C o. Védettség: IP 54. Korrózió védelem: cink alapú védőbevonat a fém felületeken. 2 / 5

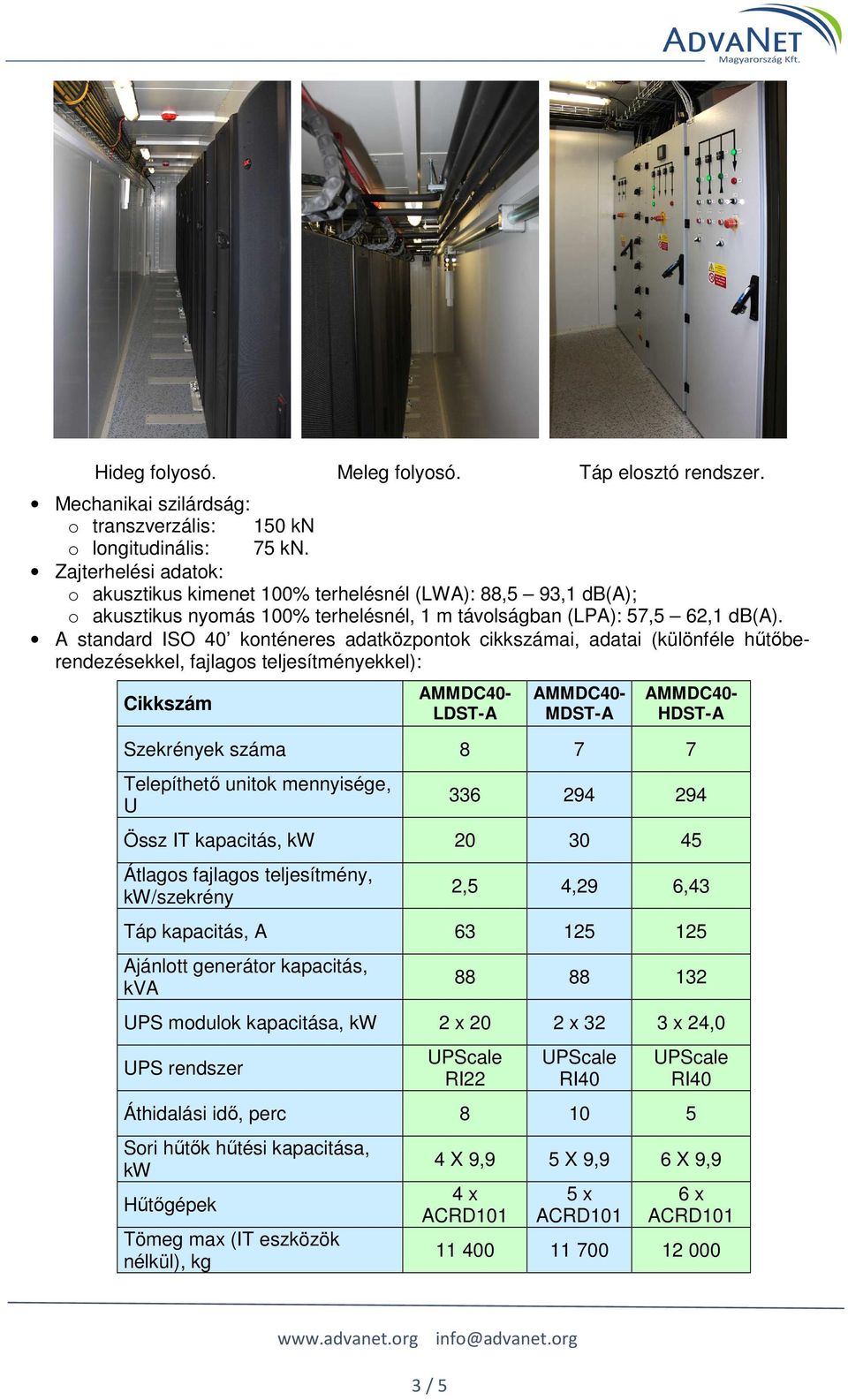

3 Hideg folyosó. Meleg folyosó. Táp elosztó rendszer. Mechanikai szilárdság: o transzverzális: 150 kn o longitudinális: 75 kn. Zajterhelési adatok: o akusztikus kimenet 100% terhelésnél (LWA): 88,5 93,1 db(a); o akusztikus nyomás 100% terhelésnél, 1 m távolságban (LPA): 57,5 62,1 db(a). A standard ISO 40 konténeres adatközpontok cikkszámai, adatai (különféle hűtőberendezésekkel, fajlagos teljesítményekkel): Cikkszám LDST-A MDST-A HDST-A Szekrények száma Össz IT kapacitás, /szekrény 2,5 4,29 6,43 Táp kapacitás, A PS modulok kapacitása, 2 x 20 2 x 32 3 x 24,0 Áthidalási idő, perc Hűtőgépek 4 X 9,9 5 X 9,9 6 X 9,9 4 x 5 x 6 x / 5

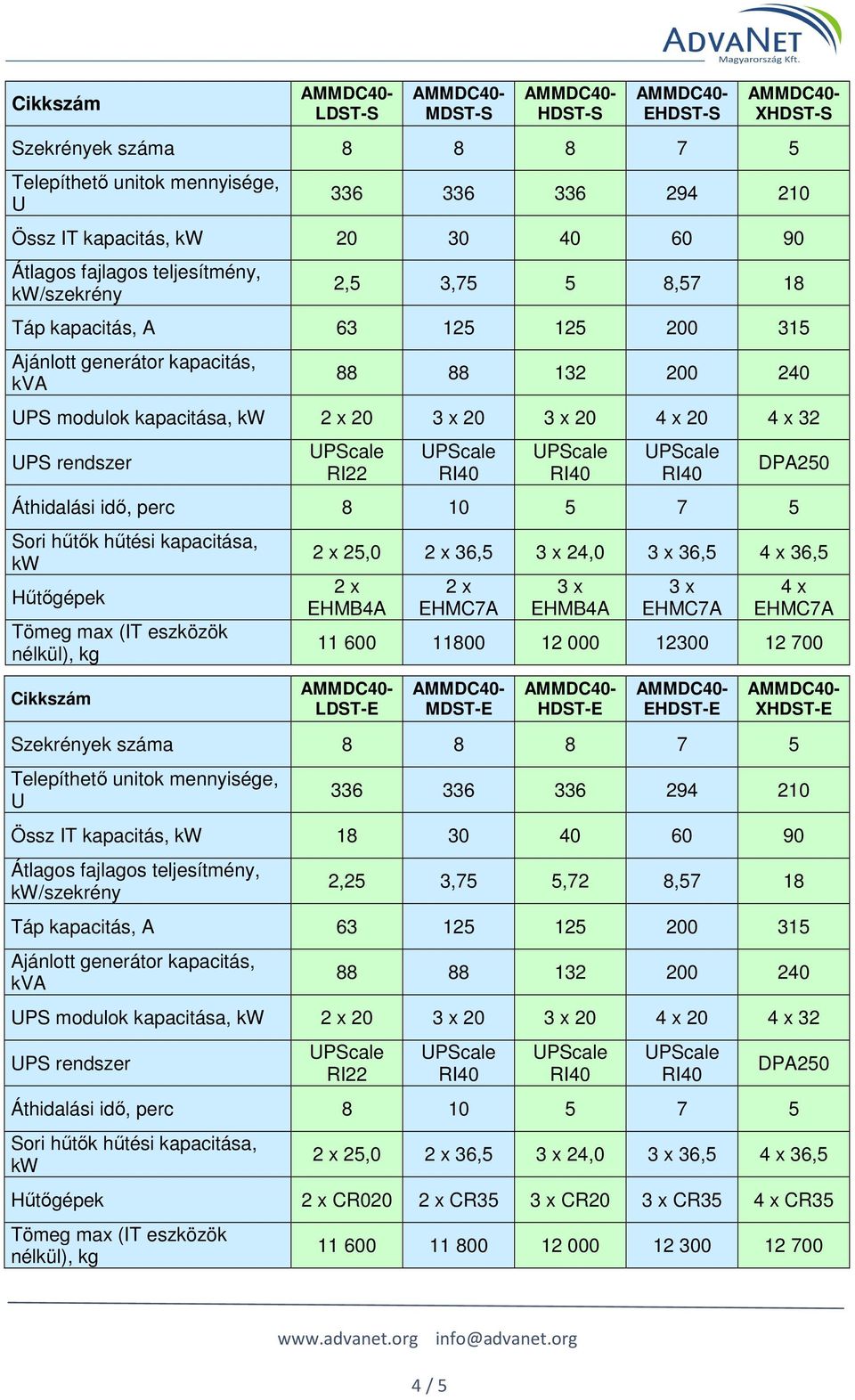

4 Cikkszám LDST-S MDST-S HDST-S EHDST-S XHDST-S Szekrények száma Össz IT kapacitás, /szekrény 2,5 3,75 5 8,57 18 Táp kapacitás, A PS modulok kapacitása, 2 x 20 3 x 20 3 x 20 4 x 20 4 x 32 DPA250 Áthidalási idő, perc Hűtőgépek Cikkszám 2 x 25,0 2 x 36,5 3 x 24,0 3 x 36,5 4 x 36,5 2 x EHMB4A 2 x 3 x EHMB4A 3 x 4 x LDST-E MDST-E HDST-E EHDST-E XHDST-E Szekrények száma Össz IT kapacitás, /szekrény 2,25 3,75 5,72 8,57 18 Táp kapacitás, A PS modulok kapacitása, 2 x 20 3 x 20 3 x 20 4 x 20 4 x 32 DPA250 Áthidalási idő, perc x 25,0 2 x 36,5 3 x 24,0 3 x 36,5 4 x 36,5 Hűtőgépek 2 x CR020 2 x CR35 3 x CR20 3 x CR35 4 x CR / 5

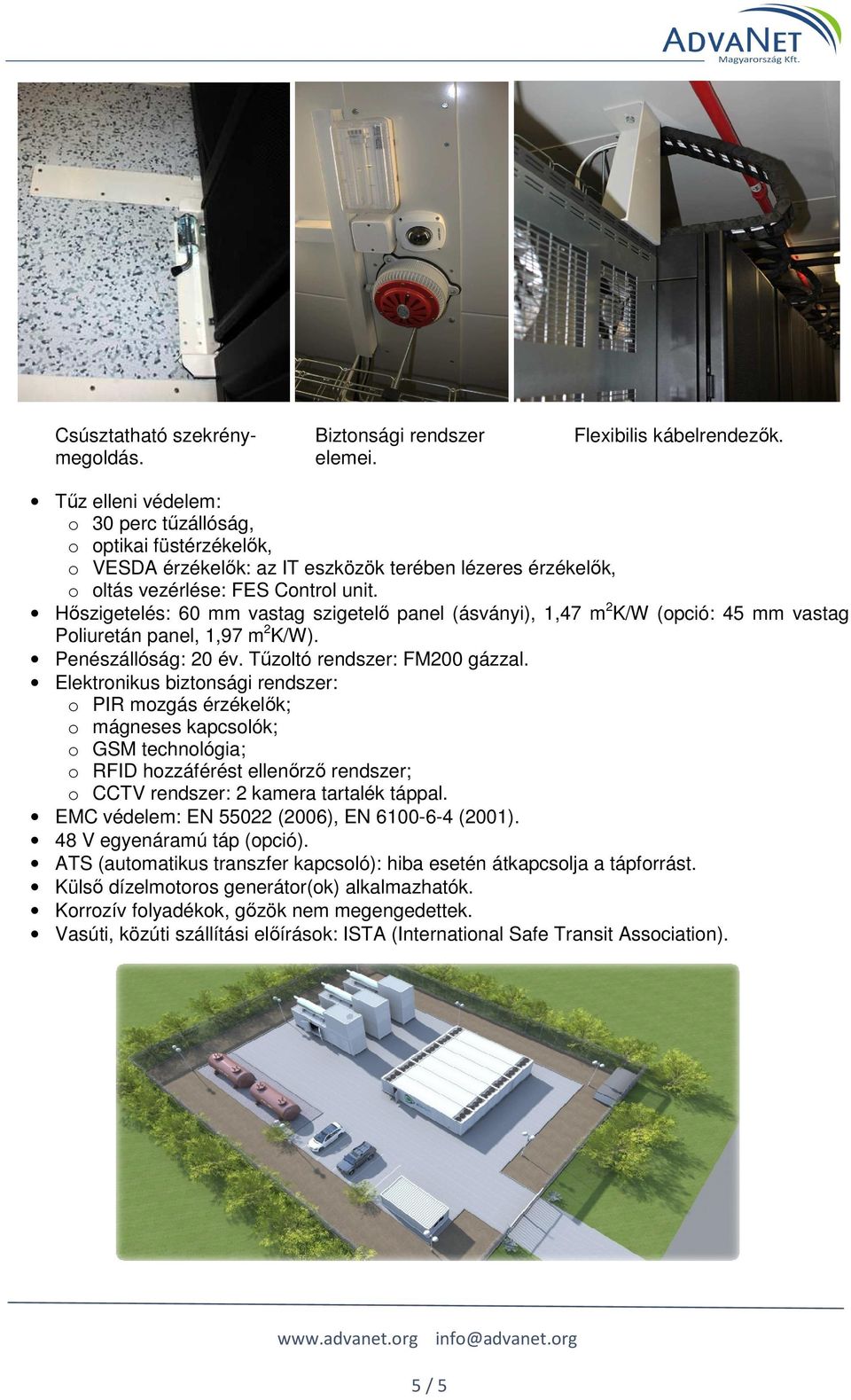

5 Csúsztatható szekrénymegoldás. Biztonsági rendszer elemei. Flexibilis kábelrendezők. Tűz elleni védelem: o 30 perc tűzállóság, o optikai füstérzékelők, o VESDA érzékelők: az IT eszközök terében lézeres érzékelők, o oltás vezérlése: FES Control unit. Hőszigetelés: 60 mm vastag szigetelő panel (ásványi), 1,47 m2k/w (opció: 45 mm vastag Poliuretán panel, 1,97 m2k/w). Penészállóság: 20 év. Tűzoltó rendszer: FM200 gázzal. Elektronikus biztonsági rendszer: o PIR mozgás érzékelők; o mágneses kapcsolók; o GSM technológia; o RFID hozzáférést ellenőrző rendszer; o CCTV rendszer: 2 kamera tartalék táppal. EMC védelem: EN (2006), EN (2001). 48 V egyenáramú táp (opció). ATS (automatikus transzfer kapcsoló): hiba esetén átkapcsolja a tápforrást. Külső dízelmotoros generátor(ok) alkalmazhatók. Korrozív folyadékok, gőzök nem megengedettek. Vasúti, közúti szállítási előírások: ISTA (International Safe Transit Association). 5/5
