1 Üvegszállal erősített, megnövelt ütőszilárdságú gipszrost lap

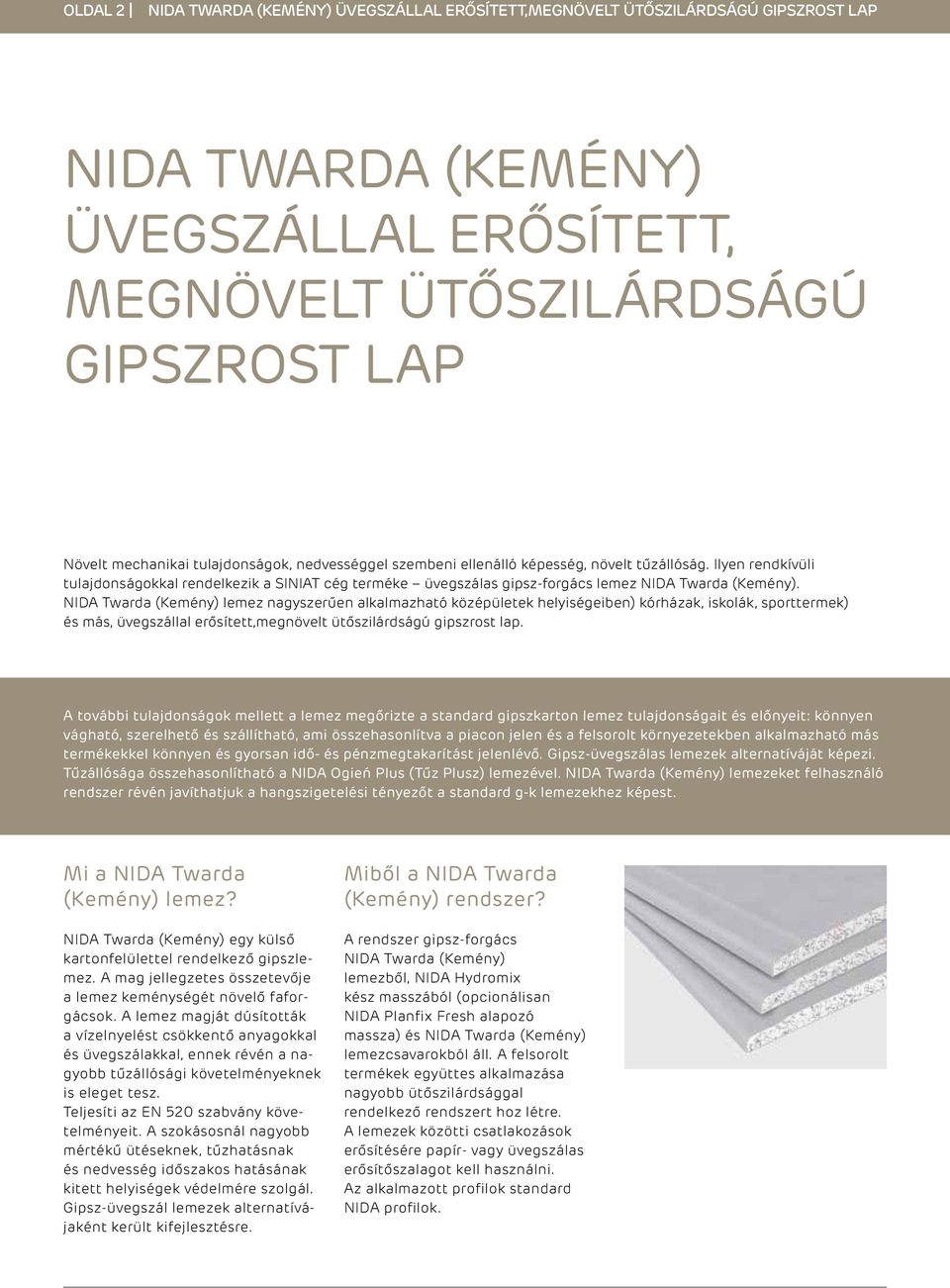

2 OLDAL 2 NIDA TWARDA (KEMÉNY) ÜVEGSZÁLLAL ERŐSÍTETT,MEGNÖVELT ÜTŐSZILÁRDSÁGÚ GIPSZROST LAP NIDA TWARDA (KEMÉNY) ÜVEGSZÁLLAL ERŐSÍTETT, MEGNÖVELT ÜTŐSZILÁRDSÁGÚ GIPSZROST LAP Növelt mechanikai tulajdonságok, nedvességgel szembeni ellenálló képesség, növelt tűzállóság. Ilyen rendkívüli tulajdonságokkal rendelkezik a SINIAT cég terméke üvegszálas gipsz-forgács lemez NIDA Twarda (Kemény). NIDA Twarda (Kemény) lemez nagyszerűen alkalmazható középületek helyiségeiben) kórházak, iskolák, sporttermek) és más, üvegszállal erősített,megnövelt ütőszilárdságú gipszrost lap. A további tulajdonságok mellett a lemez megőrizte a standard gipszkarton lemez tulajdonságait és előnyeit: könnyen vágható, szerelhető és szállítható, ami összehasonlítva a piacon jelen és a felsorolt környezetekben alkalmazható más termékekkel könnyen és gyorsan idő- és pénzmegtakarítást jelenlévő. Gipsz-üvegszálas lemezek alternatíváját képezi. Tűzállósága összehasonlítható a NIDA Ogień Plus (Tűz Plusz) lemezével. NIDA Twarda (Kemény) lemezeket felhasználó rendszer révén javíthatjuk a hangszigetelési tényezőt a standard g-k lemezekhez képest. Mi a NIDA Twarda (Kemény) lemez? NIDA Twarda (Kemény) egy külső kartonfelülettel rendelkező gipszlemez. A mag jellegzetes összetevője a lemez keménységét növelő faforgácsok. A lemez magját dúsították a vízelnyelést csökkentő anyagokkal és üvegszálakkal, ennek révén a nagyobb tűzállósági követelményeknek is eleget tesz. Teljesíti az EN 520 szabvány követelményeit. A szokásosnál nagyobb mértékű ütéseknek, tűzhatásnak és nedvesség időszakos hatásának kitett helyiségek védelmére szolgál. Gipsz-üvegszál lemezek alternatívájaként került kifejlesztésre. Miből a NIDA Twarda (Kemény) rendszer? A rendszer gipsz-forgács NIDA Twarda (Kemény) lemezből, NIDA Hydromix kész masszából (opcionálisan NIDA Planfix Fresh alapozó massza) és NIDA Twarda (Kemény) lemezcsavarokból áll. A felsorolt termékek együttes alkalmazása nagyobb ütőszilárdsággal rendelkező rendszert hoz létre. A lemezek közötti csatlakozások erősítésére papír- vagy üvegszálas erősítőszalagot kell használni. Az alkalmazott profilok standard NIDA profilok.

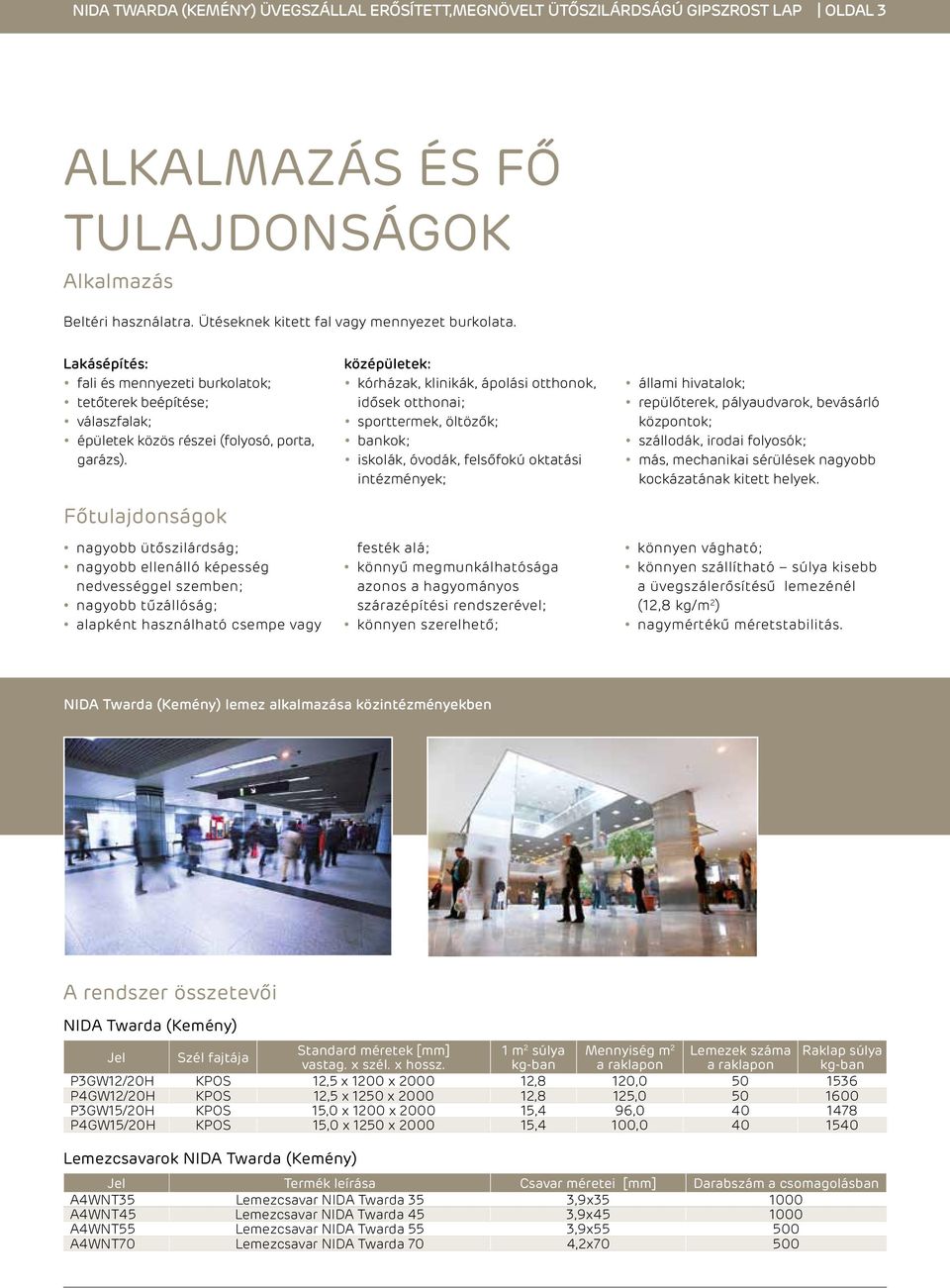

3 NIDA TWARDA (KEMÉNY) ÜVEGSZÁLLAL ERŐSÍTETT,MEGNÖVELT ÜTŐSZILÁRDSÁGÚ GIPSZROST LAP OLDAL 3 ALKALMAZÁS ÉS FŐ TULAJDONSÁGOK Alkalmazás Beltéri használatra. Ütéseknek kitett fal vagy mennyezet burkolata. Lakásépítés: fali és mennyezeti burkolatok; tetőterek beépítése; válaszfalak; épületek közös részei (folyosó, porta, garázs). Főtulajdonságok nagyobb ütőszilárdság; nagyobb ellenálló képesség nedvességgel szemben; nagyobb tűzállóság; alapként használható csempe vagy középületek: kórházak, klinikák, ápolási otthonok, idősek otthonai; sporttermek, öltözők; bankok; iskolák, óvodák, felsőfokú oktatási intézmények; festék alá; könnyű megmunkálhatósága azonos a hagyományos szárazépítési rendszerével; könnyen szerelhető; állami hivatalok; repülőterek, pályaudvarok, bevásárló központok; szállodák, irodai folyosók; más, mechanikai sérülések nagyobb kockázatának kitett helyek. könnyen vágható; könnyen szállítható súlya kisebb a üvegszálerősítésű lemezénél (12,8 kg/m 2 ) nagymértékű méretstabilitás. NIDA Twarda (Kemény) lemez alkalmazása közintézményekben A rendszer összetevői NIDA Twarda (Kemény) Jel Szél fajtája Standard méretek [mm] 1 m 2 súlya Mennyiség m 2 Lemezek száma Raklap súlya vastag. x szél. x hossz. kg-ban a raklapon a raklapon kg-ban P3GW12/20H KPOS 12,5 x 1200 x ,8 120, P4GW12/20H KPOS 12,5 x 1250 x ,8 125, P3GW15/20H KPOS 15,0 x 1200 x ,4 96, P4GW15/20H KPOS 15,0 x 1250 x ,4 100, Lemezcsavarok NIDA Twarda (Kemény) Jel Termék leírása Csavar méretei [mm] Darabszám a csomagolásban A4WNT35 Lemezcsavar NIDA Twarda 35 3,9x A4WNT45 Lemezcsavar NIDA Twarda 45 3,9x A4WNT55 Lemezcsavar NIDA Twarda 55 3,9x A4WNT70 Lemezcsavar NIDA Twarda 70 4,2x70 500

4 OLDAL 4 NIDA TWARDA (KEMÉNY) ÜVEGSZÁLLAL ERŐSÍTETT,MEGNÖVELT ÜTŐSZILÁRDSÁGÚ GIPSZROST LAP MŰSZAKI ADATOK NIDA Twarda (Kemény) Részletes leírás Üvegszálas, kartonbevonatú gipsz-forgács lemez. Vízállósággal és tűzállósággal rendelkezik. A termék megfelel az EN 520 DEFH1IR típusú szabvány követelményeinek. Alkalmazás: fali és mennyezeti burkolatok az ütéseknek kitett helyiségekben, időszakosan nagyobb nedvességű helységekben és tűzállósági követelményeket igénylő helyiségekben. Tűzre való reakció EN 520 szerint A2-s1 d0 A2-s1 d0 Jelölés EN 520 szerint DEFH1IR* DEFH1IR* Standard szélesség 1200 mm 1200 mm Standard hosszúság 2000 mm 2000 mm Lemez vastagsága (névleges vastagság) 12,5 mm 15,0 mm Tűrések EN 520 szerint - szélesség + 0 mm / - 4 mm + 0 mm / - 4 mm - hosszúság + 0 mm / - 5 mm + 0 mm / - 5 mm - vastagság ± 0,5 mm ± 0,5 mm Élfajta - hosszirány KPOS KPOS - keresztirány vágott vágott Sűrűség ok kg/m³ / Felületi súly m 2 / ok. 12,8 kg/m² Hajlítószilárdság EN 520 szerint ok kg/m³ / ok. 15,4 kg/m² - hosszirány > 725 N > 870 N - keresztirány > 300 N > 360 N Nyomószilárdság a lemezfelületre merőleges irányban > 16 N/mm² > 16 N/mm² Felületi keménység (Brinell) > 35 N/mm² > 35 N/mm² Maximális alkalmazási hőmérséklet 45 C 45 C Hővezetés R EN 520 szerint 0,25 W/(m K) 0,25 W/(m K) Diffúziós ellenállás együttható μ EN 520 szerint Vízfelszívás EN 520 szerint < 5% - 2 óra után < 5% - 2 óra után < 180 g/m 2 felületi vízfelszívás < 180 g/m 2 felületi vízfelszívás Nedvességtartalom 20 C-on kb. a tömeg 0,6-1,0 %-a kb. a tömeg 0,6-1,0 %-a Lineáris hőtágulási együttható (50-60 % relatív páratartalom) 1, /K 1, /K Fajlagos lineáris tágulás Nedvesség számára 20 C-on 0,35 mm/m a 65%-ból a 95% relatív páratartalom mellett 0,35 mm/m a 65%-ból a 95% relatív páratartalom mellett Jelölés EN 520 szerint CE jelölés EN 520 szerint CE jelölés * Jelmagyarázat: D - ellenőrzött sűrűségű g-k lemez. Bizonyos alkalmazásokban lehetővé teszi jobb tulajdonságok elérését. E - merevítő g-k lemez. A lemez merevítésként való alkalmazásra szolgál külső falakban. F - magas hőmérsékleteken nagyobb kohéziójú maggal rendelkező g-k lemez. H1 - csökkentett vízfelszívási tulajdonságokkal rendelkező lemez. H1 az 5% alatti vízfelszívást jelenti. I - nagyobb felületi keménységű lemez. A lemez ott kerül alkalmazásra, ahol nagyobb felületi keménységre van szükség R - nagyobb szilárdságú lemez. A lemez speciális alkalmazásokra szolgál, ahol nagyobb szilárdság szükséges. Nagyobb ellenálló képességgel rendelkezik a hosszirányú és keresztirányú tönkretevő terhelésekkel szemben

5 NIDA TWARDA (KEMÉNY) ÜVEGSZÁLLAL ERŐSÍTETT,MEGNÖVELT ÜTŐSZILÁRDSÁGÚ GIPSZROST LAP OLDAL 5 Lemez vastagsága Alkalmazási tartomány NIDA Twarda (Kemény) 12,5 mm 15,0 mm Hőmérsékleti tartomány: +5 C +40 C, alkalmazható az időszakosan (legfeljebb 10 óráig) nagyobb nedvességű (85%-ig) helyiségekben. Hőmérsékleti tartomány: +5 C +40 C, alkalmazható az időszakosan (legfeljebb 10 óráig) nagyobb nedvességű (85%-ig) helyiségekben. Megmunkálás Megmunkálás SINIAT irányelveknek megfelelően. Megmunkálás SINIAT irányelveknek megfelelően. Glettelés NIDA Hydromix kész masszával vagy NIDA Planfix Fresh alapozó masszával és üvegszálas erősítőszalaggal glettelendő. A fuga legjobb ütőszilárdsága NIDA Hydromix massza alkalmazásával érhető el. NIDA Hydromix kész masszával vagy NIDA Planfix Fresh alapozó masszával és üvegszálas erősítőszalaggal glettelendő. A fuga legjobb ütőszilárdsága NIDA Hydromix massza alkalmazásával érhető el. TERHELÉSEK FELSZERELÉSE Az ütésekkel és vandalizmussal nagyobb ellenálló képesség mellett NIDA Twarda (Kemény) rendszer tulajdonsága az is, hogy a standard szárazépítési rendszerrel szemben nagyobb szilárdsággal rendelkezik, ha terheléseket (szekrények, LCS televíziók, tükrök, festmények) szerelnek rá. Csak néhány alapvető feltételt kell teljesíteni. Azoknak egyike a megfelelő rögzítés kiválasztása (tiplik, akasztók). Válaszfalakon ill. függesztett álmennyezeteken szerelt tárgyak rögzítése során az adott rögzítő elem fajtájára vonatkozó ajánlásokat kell betartani. Megengedhető terhelések MOLLY típusú csavar alkalmazása esetén Lemezborítás fajtája Lemezborítás teljes vastagsága Tönkretevő erő Megengedhető terhelés NIDA mm kn kn NIDA Twarda (Kemény) 12,5 12,5 1,26 0,40 NIDA Twarda (Kemény) 12,5 + NIDA Twarda (Kemény) 12,5 25,0 1,60 0,53 NIDA Twarda (Kemény) 15,0 15,0 1,30 0,43 NIDA Twarda (Kemény) 15,0 + NIDA Twarda (Kemény) 15,0 30,0 2,20 0,73 Megengedhető terhelések ALFA típusú csavar alkalmazása esetén Lemezborítás fajtája Lemezborítás teljes vastagsága Tönkretevő erő Megengedhető terhelés NIDA mm kn kn NIDA Twarda (Kemény) 12,5 12,5 0,49 0,20 NIDA Twarda (Kemény) 12,5 + NIDA Twarda (Kemény) 12,5 25,0 0,80 0,27 NIDA Twarda (Kemény) 15,0 15,0 0,55 0,18 NIDA Twarda (Kemény) 15,0 + NIDA Twarda (Kemény) 15,0 30,0 1,00 0,33

6 OLDAL 6 NIDA TWARDA (KEMÉNY) ÜVEGSZÁLLAL ERŐSÍTETT,MEGNÖVELT ÜTŐSZILÁRDSÁGÚ GIPSZROST LAP MŰSZAKI TÁMOGATÁS Legjobb NIDA Twarda (Kemény) műszaki megoldás kiválasztása céljából (profilok elrendezése, szerelés módja stb.) kérjük, vegyék fel a kapcsolatot a Műszaki Tanácsadóinkkal. ÉRTÉKESÍTÉSI VEZETŐ Plázár Zsolt zsolt.plazar@siniat.com A CÉG SZÉKHELYE Siniat Sp. z o.o. ul. Przecławska Warszawa; Polska tel fax A bemutatott megoldások és másfajta adatok a külső kutató intézményekben, Siniat Műszaki Fejlődési Központban végzett vizsgálatok valamint a szárazépítés területén szerzett többéves tapasztalat és gyakorlat alapján kerültek kidolgozásra. Siniat Sp. z o.o. nem rendelkezik közvetlen befolyással a tervezésre, építés körülményeire és a munkák kivitelezési módjára. Megjegyezzük, hogy ezek általános jellegű útmutatók és nem képeznek semmiféle garanciát vagy nyilatkozatot, továbbá nem jelentik Siniat Sp. z o.o. felelősségének bármilyen alapját. Nyomtatási hibákért nem vállalunk felelősséget.

7 NIDA TWARDA (KEMÉNY) ÜVEGSZÁLLAL ERŐSÍTETT,MEGNÖVELT ÜTŐSZILÁRDSÁGÚ GIPSZROST LAP OLDAL 7 FELJEGYZÉSEK

8 Siniat SP. Z O.O. ul. Przecławska Warszawa Info NIDA: Kiadás dátuma: január
