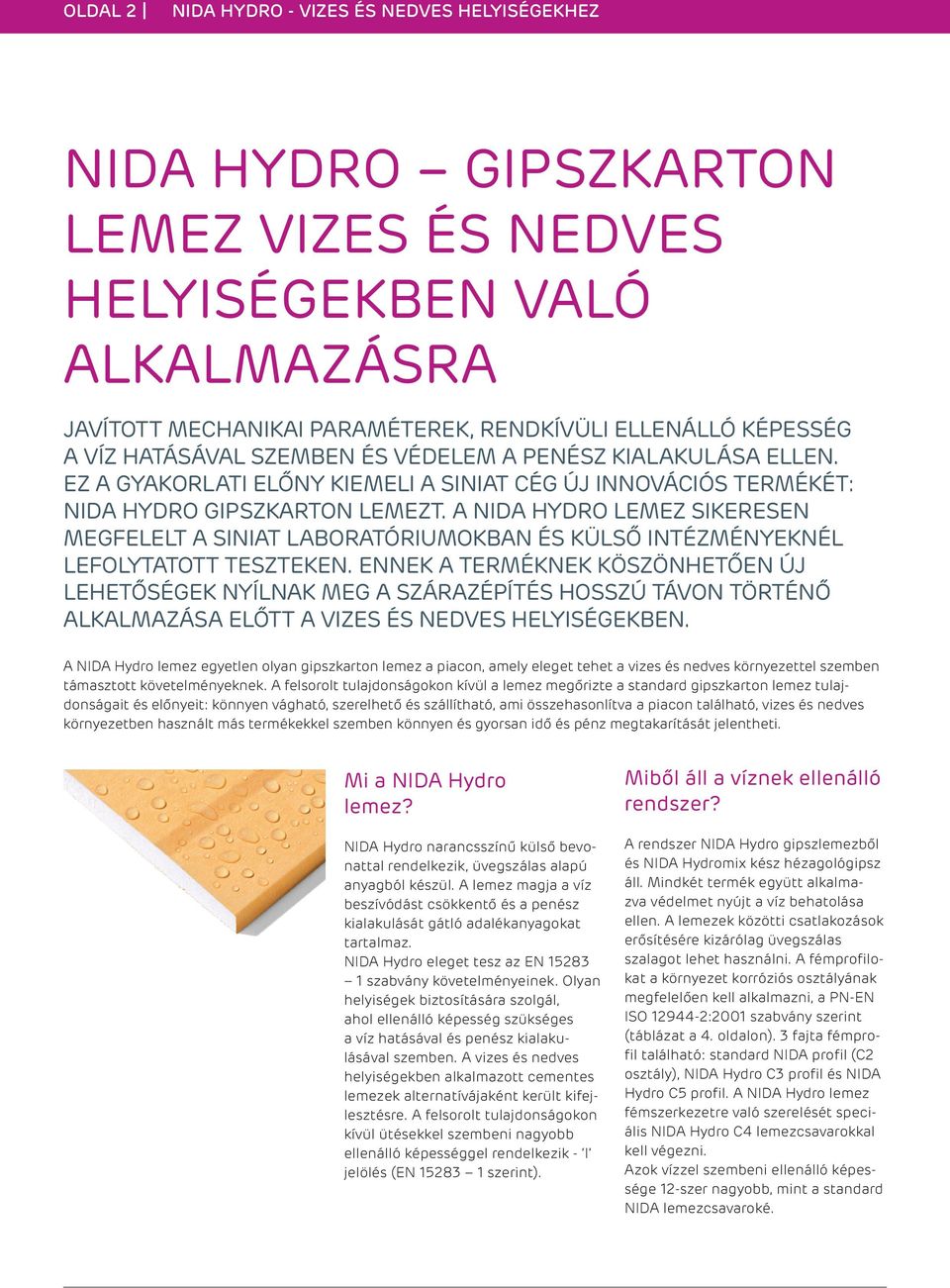

2 OLDAL 2 NIDA HYDRO - VIZES ÉS NEDVES HELYISÉGEKHEZ NIDA HYDRO GIPSZKARTON LEMEZ VIZES ÉS NEDVES HELYISÉGEKBEN VALÓ ALKALMAZÁSRA JAVÍTOTT MECHANIKAI PARAMÉTEREK, RENDKÍVÜLI ELLENÁLLÓ KÉPESSÉG A VÍZ HATÁSÁVAL SZEMBEN ÉS VÉDELEM A PENÉSZ KIALAKULÁSA ELLEN. EZ A GYAKORLATI ELŐNY KIEMELI A SINIAT CÉG ÚJ INNOVÁCIÓS TERMÉKÉT: NIDA HYDRO GIPSZKARTON LEMEZT. A NIDA HYDRO LEMEZ SIKERESEN MEGFELELT A SINIAT LABORATÓRIUMOKBAN ÉS KÜLSŐ INTÉZMÉNYEKNÉL LEFOLYTATOTT TESZTEKEN. ENNEK A TERMÉKNEK KÖSZÖNHETŐEN ÚJ LEHETŐSÉGEK NYÍLNAK MEG A SZÁRAZÉPÍTÉS HOSSZÚ TÁVON TÖRTÉNŐ ALKALMAZÁSA ELŐTT A VIZES ÉS NEDVES HELYISÉGEKBEN. A NIDA Hydro lemez egyetlen olyan gipszkarton lemez a piacon, amely eleget tehet a vizes és nedves környezettel szemben támasztott követelményeknek. A felsorolt tulajdonságokon kívül a lemez megőrizte a standard gipszkarton lemez tulajdonságait és előnyeit: könnyen vágható, szerelhető és szállítható, ami összehasonlítva a piacon található, vizes és nedves környezetben használt más termékekkel szemben könnyen és gyorsan idő és pénz megtakarítását jelentheti. Mi a NIDA Hydro lemez? NIDA Hydro narancsszínű külső bevonattal rendelkezik, üvegszálas alapú anyagból készül. A lemez magja a víz beszívódást csökkentő és a penész kialakulását gátló adalékanyagokat tartalmaz. NIDA Hydro eleget tesz az EN szabvány követelményeinek. Olyan helyiségek biztosítására szolgál, ahol ellenálló képesség szükséges a víz hatásával és penész kialakulásával szemben. A vizes és nedves helyiségekben alkalmazott cementes lemezek alternatívájaként került kifejlesztésre. A felsorolt tulajdonságokon kívül ütésekkel szembeni nagyobb ellenálló képességgel rendelkezik - I jelölés (EN szerint). Miből áll a víznek ellenálló rendszer? A rendszer NIDA Hydro gipszlemezből és NIDA Hydromix kész hézagológipsz áll. Mindkét termék együtt alkalmazva védelmet nyújt a víz behatolása ellen. A lemezek közötti csatlakozások erősítésére kizárólag üvegszálas szalagot lehet használni. A fémprofilokat a környezet korróziós osztályának megfelelően kell alkalmazni, a PN-EN ISO :2001 szabvány szerint (táblázat a 4. oldalon). 3 fajta fémprofil található: standard NIDA profil (C2 osztály), NIDA Hydro C3 profil és NIDA Hydro C5 profil. A NIDA Hydro lemez fémszerkezetre való szerelését speciális NIDA Hydro C4 lemezcsavarokkal kell végezni. Azok vízzel szembeni ellenálló képessége 12-szer nagyobb, mint a standard NIDA lemezcsavaroké.

3 NIDA HYDRO VIZES ÉS NEDVES HELYISÉGEKHEZ OLDAL 3 Alkalmazás Helyiségeken belüli alkalmazásra: Csempe aljzataként nedves helyiségekben (fürdőszoba, konyha). Fali vagy mennyezeti burkolatként nedves helyiségekben: - szaniter helyiségek lakásokban; - szaniter helyiségek középületekben; - éttermek, menzák; - uszodák, fürdők; - kórházak, műtőtermek; - garázsok, pincék; - olyan helyiségek, ahol szükséges az ellenálló képesség penész kialakulásával szemben. Főbb tulajdonságok Ellenálló képesség víz hatásával és nagy páratartalommal szemben. Ellenálló képesség a penész kialakulásával szemben. Aljzatként alkalmazható csempe ill. festék alá. A rendszer összetevői Könnyű, a hagyományos szárazépítési rendszerekkel azonos megmunkálhatóság. Könnyű szerelés nincs szűkség előzetes fúrásra csavarozás előtt. Könnyen vágható standard g-k lemezekhez való kés segítségével. Könnyen szállítható könnyebb, mint a cementes lemez (10,8 kg/m 2 ). Nagy méretstabilitás. Płyta NIDA Hydro Jel Él fajta Standard méretek [mm] vastagság x szélesség x hosszúság m 2 súlya kg-ban m 2 száma a raklapon Lemezek száma a raklapon Raklap súlya kg-ban P1H12/26 KS 12,5 x 1200 x ,8 124, P1H15/24 KS 15,0 x 1200 x ,5 115, NIDA Hydromix kész alapozó massza Jel Termék leírása Csomagolás tartalma Csomagolások száma a raklapon Raklap súlya kg-ban G1MSH25 NIDA Hydromix kész hézagológipsz 25 kg 1 25 G1MSH5 NIDA Hydromix kész hézagológipsz 5 kg 1 5 NIDA Hydro C4 lemezcsavar Jel Termék leírása Csavar méretei [mm] Darabszám egy csomagolásban A4BLH25 NIDA Hydro C4 lemezcsavar 3,5 x 25 mm 1000 A4BLH41 NIDA Hydro C4 lemezcsavar 3,5 x 41 mm 1000 NIDA Hydro C3* profil Jel Termék leírása Szélesség [mm] Standard hosszúság [fm] 1 fm súlya [kg] Darabszám egy csomagolásban/ kötegben K1C50HC3/4,0 NIDA C 50 Hydro C3 profil 50 4,0 0,78 8 K1U50HC3/4,0 NIDA U 50 Hydro C3 profil 50 4,0 0,61 8 K1PGHC3/4,0 NIDA CD 60 Hydro C3 profil 60 4,0 0,61 8 K1PPHC3/4,0 NIDA UD 27 Hydro C3 profil 4,0 0,41 16 * Lehetséges a NIDA Hydro profilok szállítása C5 korróziós osztályban is

4 OLDAL 4 NIDA HYDRO - VIZES ÉS NEDVES HELYISÉGEKHEZ NIDA PROFILOK VÁLASZTÁSI SZABÁLYAI A LEVEGŐ KORRÓZIÓS BESOROLÁSA ALAPJÁN PN-EN ISO :2001 SZABVÁNY SZERINT Korróziós kategória PN-EN ISO szabvány szerint Tipikus környezeti példák mérsékelt éghajlat esetén Belül Profil fajta C2 kicsi Fűtetlen épületek, ahol kondenzáció léphet fel, pl.: - raktárak, - sportcsarnokok. NIDA Standard C3 közepes Nagy páratartalmú és bizonyos légszennyezettségű gyártó helyiségek, pl.: - élelmiszergyártó üzemek, - mosodák, sörgyárak, - tejüzemek. NIDA Hydro C3 C4 nagy - vegyi művek, - uszodák, - hajó- és csónak felújító üzemek. NIDA Hydro C5 Nagy páratartalom Konyha Fürdőszoba

5 NIDA HYDRO VIZES ÉS NEDVES HELYISÉGEKHEZ OLDAL 5 PONTRÖGZÍTETT ELŐTÉTFALAK BURKOLATOK NIDA CD 60* profil NIDA Hydro lemezcsavarok 3,5 x 9,5/11 mm Szigetelőanyag: 40 mm vastagságú ásványgyapot (ha szükséges). NIDA ES 60/75* rögzítő elem NIDA Hydro lemezcsavarok 3,5 x 25 mm NIDA Hydro gipszlemez 12,5 mm max 1200 mm NIDA UD 27* profil NIDA dübel NIDA tömítőszalag hangszigeteléshez NIDA dübel Lemezcsavar NIDA Hydro 3,5 x 25 mm NIDA CD 60* profil Rögzítő elem NIDA ES 60/75* Gipszlemez NIDA Hydro 12,5 mm Lemezcsavar NIDA Hydro 3,5 x 9,5/11 mm Szigetelőanyag: 40 mm vastagságú ásványgyapot (ha szükséges) Lemezek közötti fuga NIDA Hydromix kész alapozó masszából NIDA üvegszálas szalaggal * az acélprofil kiválasztása a környezet agresszivitásától függ (lásd PN-EN ISO irányelvek) Rendszer megoldások műszaki paraméterei Rendszer megnevezése Vázszerkezet Borítás gipszkarton lemezekkel Szigetelő anyag* Burkolat teljes vastagsága Burkolat maximális magassága- h Hangszigetelés növekedése** Tűzveszélyességi osztály*** NIDA Tynk NIDA NIDA vastagság [mm] [mm] sűrűség [kg/m 3 ] [mm] [mm] ΔRw max [db] [min] CD/ES-12,5/ HYDRO CD60 Hydro 12, ,5 42,5 bez ograniczenia 11 EI15 * A tűzveszélyességi osztály eléréséhez a szigetelőanyag alkalmazása nem szükséges ** DIN 4109 szabvány szerint *** Tűzveszélyességi osztály /11/R31NP

6 OLDAL 6 NIDA HYDRO - VIZES ÉS NEDVES HELYISÉGEKHEZ VÁLASZFALAK Szigetelőanyag ásványgyapot NIDA C50/C75/C100* profil NIDA Hydro gipszlemez NIDA Hydro gipszlemez NIDA Hydro C4 lemezcsavarok NIDA Hydromix alapozó massza NIDA erősítő szalaggal NIDA Hydro lemezcsavarok NIDA tömítőszalag hangszigeteléshez Lemezcsavarok NIDA Hydro 3,5 x 25 mm NIDA U 50/U75/U100* profil NIDA dübel Lemezek közötti fuga NIDA Hydromix kész alapozó masszából NIDA üvegszálas szalaggal Profil NIDA C 50* Szigetelőanyag ásványgyapot Lemezcsavarok NIDA Hydro 3,5 x 35 mm NIDA tömítőszalag hangszigeteléshez, szélessége: 50 mm NIDA dübel * az acélprofil kiválasztása a környezet agresszivitásától függ (lásd PN-EN ISO irányelvek) Gipszlemez NIDA Hydro 12,5 mm Rendszer megoldások műszaki paraméterei Rendszer megnevezése Vázszerkezet Borítás gipszkarton lemezekkel Szigetelő anyag Fal teljes vastagsága Fal maximális magassága - h Hangszigetelés Tűzveszélyeségi osztály* NIDA Ściana NIDA NIDA vastagság [mm] [mm] sűrűség [kg/m 3 ] [mm] [mm] Rw [db] Ra1 [db] [min] 75A50/HYDRO C50 Hydro 12, , EI60 100A75/HYDRO C75 Hydro 12, , EI60 125A100/HYDRO C100 Hydro 12, , EI60 100A50/HYDRO C50 Hydro 12,5+12, , EI A75/HYDRO C75 Hydro 12,5+12, , EI A100/HYDRO C100 Hydro 12,5+12, , EI120 * tűzveszélyességi osztály a szigetelőanyag alkalmazásával LBO-118/159-K/10 Tűzveszélyességi osztályozás szerint

7 750 mm NIDA HYDRO VIZES ÉS NEDVES HELYISÉGEKHEZ OLDAL 7 FÜGGESZTETT ÁLMENNYEZETEK NIDA UD 27* profil Alsó forgó nóniuszos függesztő NIDA** Ásványgyapot (opció) Felső nóniuszos függesztő NIDA* Nóniusz hosszabbító NIDA* max /500 mm max 1000 mm max 150 Felső főprofil NIDA CD 60* Gipszlemez NIDA Hydro 12,5 mm. Alsó teherhordó profil NIDA CD 60* Sasszeg nóniusz függesztőhöz NIDA Kereszt összekötő NIDA* Acéldübel NIDA Felső nóniuszos függesztő NIDA* Alsó forgó nóniuszos függesztő NIDA** Gipszlemez NIDA Hydro 12,5 mm Felső főprofil NIDA CD 60* Alsó teherhordó profil NIDA CD 60.* Ásványgyapot (opció) NIDA UD 27* profil max 150 mm * az acélelem kiválasztása a környezet agresszivitásától függ (lásd PN-EN ISO irányelvek). ** lehetséges ES típusú rögzítő elemek alkalmazása ES Rendszer megoldások műszaki paraméterei Nazwa systemu Vázszerkezet Borítás gipszkarton lemezekkel Felfüggesztés minimális magassága 1 m 2 beépítésének súlya Tűzveszélyességi osztály* Megengedhető terhelés** NIDA Sufit NIDA NIDA vastagság [mm] [mm] [kg] [min] [kg] DK/CD/12,5/HYDRO CD60/CD60 Hydro 12,5 222,5 15,5 EI15 31 DK/CD/25/HYDRO CD60/CD60 Hydro 2x12, EI45 36 DK/CD/30/HYDRO CD60/CD60 Hydro 2x15, ,5 EI60 36 * tűzveszélyességi besorolás LBO-302-K/12 ** a megengedhető terhelés figyelembe vesz: saját súlyt, szigetelőanyagot és további technológiai terhelést. Műszaki vélemény: 1060/12/R14NK.

8 OLDAL 8 NIDA HYDRO - VIZES ÉS NEDVES HELYISÉGEKHEZ Modul álmennyezet összekötése NIDA Hydro lemezből készült sávval NIDA Sufit modul álmennyezet egyenes éllel Lemezcsavar NIDA Hydro 3,5x25 mm Rögzítés NIDA dübel segítségével Profil NIDA UD 27* Függesztő huzal Függesztő egyenes rúgója Alsó forgó nóniuszos függesztő NIDA* Profil NIDA CD 60* Főprofil T15 vagy T24 l = 3,60 m Távtartó profil Álmennyezeti lemez levágott él max 55 mm Gipszlemez NIDA Hydro 12,5 mm max 400 mm NIDA Sufit - modul álmennyezet rejtett szerkezettel Lemezcsavar NIDA Hydro 3,5x25 mm Rögzítés NIDA dübel segítségével Profil NIDA UD 27* Függesztő huzal Függesztő egyenes rúgója Alsó forgó nóniuszos függesztő NIDA* max 25 mm Távtartó profil Profil NIDA CD 60* Főprofil T15 vagy T24 l = 3,60 m Álmennyezeti lemez - rejtett szerkezet Gipszlemez NIDA Hydro 12,5 mm max 400 mm * az acélprofil kiválasztása a környezet agresszivitásától függ (lásd PN-EN ISO irányelvek)

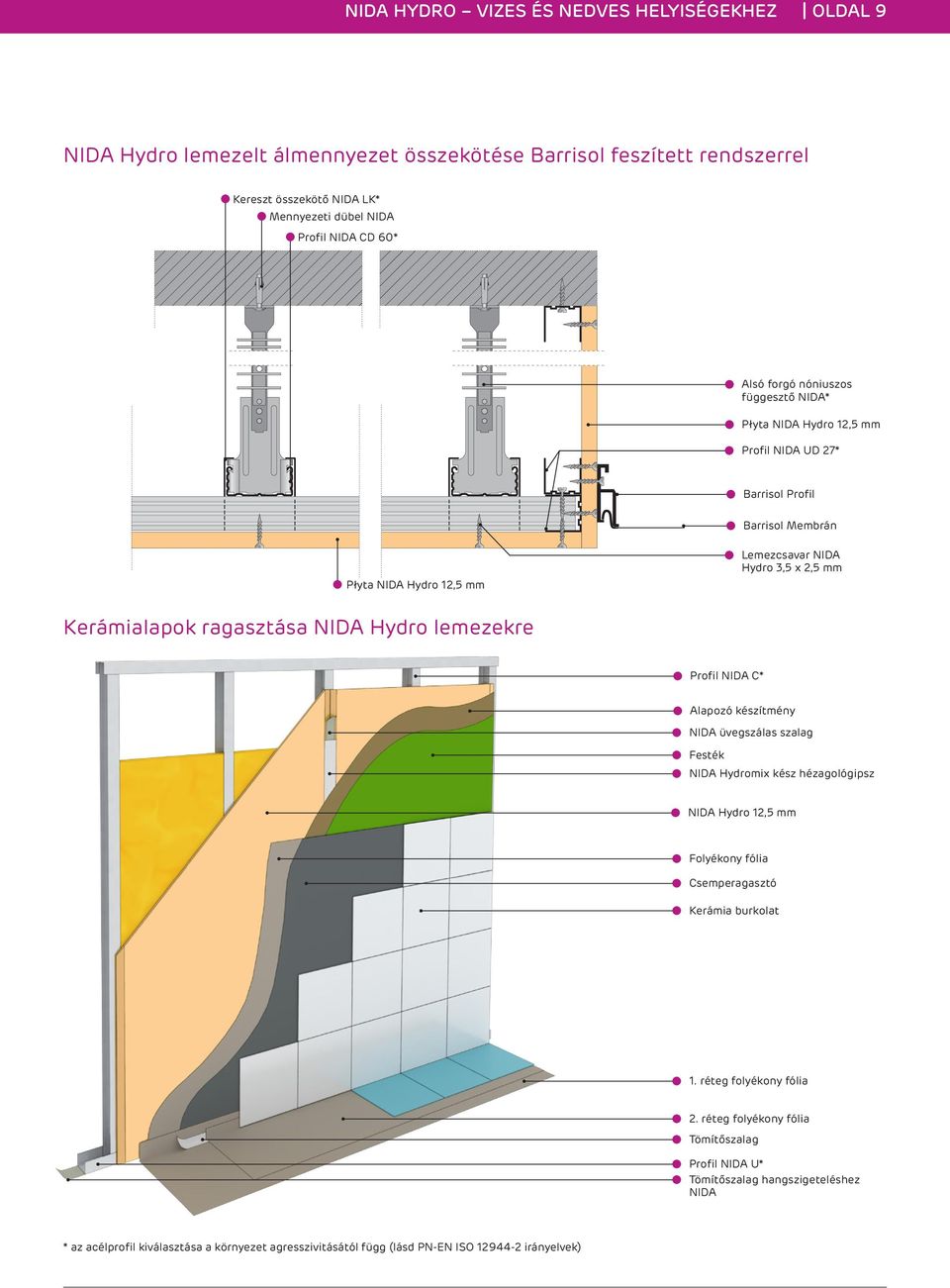

9 NIDA HYDRO VIZES ÉS NEDVES HELYISÉGEKHEZ OLDAL 9 NIDA Hydro lemezelt álmennyezet összekötése Barrisol feszített rendszerrel Kereszt összekötő NIDA LK* Mennyezeti dübel NIDA Profil NIDA CD 60* Alsó forgó nóniuszos függesztő NIDA* Płyta NIDA Hydro 12,5 mm Profil NIDA UD 27* Barrisol Profil Barrisol Membrán Płyta NIDA Hydro 12,5 mm Lemezcsavar NIDA Hydro 3,5 x 2,5 mm Kerámialapok ragasztása NIDA Hydro lemezekre Profil NIDA C* Alapozó készítmény NIDA üvegszálas szalag Festék NIDA Hydromix kész hézagológipsz NIDA Hydro 12,5 mm Folyékony fólia Csemperagasztó Kerámia burkolat 1. réteg folyékony fólia 2. réteg folyékony fólia Tömítőszalag Profil NIDA U* Tömítőszalag hangszigeteléshez NIDA * az acélprofil kiválasztása a környezet agresszivitásától függ (lásd PN-EN ISO irányelvek)

10 OLDAL 10 NIDA HYDRO - VIZES ÉS NEDVES HELYISÉGEKHEZ TERHEK SZERELÉSE A nedvességgel szembeni nagyobb ellenálló képesség mellett a NIDA Hydro rendszer jellemzője az is, hogy nagyobb szilárdsággal rendelkezik a rajta szerelt terhek (szekrények, tükrök, képek) szempontjából a standard szárazépítési rendszerekhez képest. Csak néhány alapvető feltételt kell teljesíteni. Az egyik a rögzítés megfelelő kiválasztása (dübelek, függesztők). A tárgyak válaszfalakon ill. függesztett álmennyezeteken történő rögzítése során be kell tartani az alkalmazott rögzítő elemre vonatkozó ajánlásokat. Rögzítő elemre eső megengedhető terhelések (SPIT ITW én kelt jelentése alapján) Megengedhető terhelések a rögzítésfajták szerinti bontásban Lemezelés fajta Tönkretevő erő [kn] Megengedhető terhelés [kn] Alfa fémcsavar NIDA Hydro 12,5 0,46 0,15 Molly csavar NIDA Hydro 12,5 1 0,33 Spring toggle csavar (ún. Pillangó) NIDA Hydro 12,5 0,5 0,17
