1 Betekintés az álmennyezetekbe az OWA hatókörében Álmennyezetek tervezése OWAcoustic rendszerből A kiváló ötletek megvalósítása a födémen

2 OWA álmennyezeti rendszerek: 2 Külső megjelenés + technológia a legmagasabb szinten Odenwald Faserplattenwerk GmbH. Odenwald a régiónk elnevezése, székhelyünk pedig Amorbachban van. Innen az egész világra szállítjuk álmennyezeti rendszereinket - mely rendszerek a kivitel és technológia, valamint az álmennyezeti lap és szerkezet összjátékából állnak-és az alábbi alapanyagokból és funkciókra készülnek: OWAcoustic - ásványiszálas álmennyezet OWAtecta - fém álmennyezet OWAspectra - különleges gipsz lapokból készült álmennyezet OWAconstruct - szerkezeti elemek és tartozékok Egy álmennyezet rendeltetésének sokrétűségével minden követelményt és különleges kívánságot kielégít ez az OWAcoustic ásványiszálas álmennyezetek súlypontja, melyről az alábbiakban informáljuk Önöket: Ásványiszálas álmennyezetek: Három kitűnő márka 15 mm 20 mm OWAcoustic premium OWAcoustic smart OWA deco RH 95% sichtbar EN A2-s1,d0 sichtbar Contura OWAcoustic premium Ez a neve annak az álmennyezeti lapunknak, melynek külső megjelenése az OWAcoustic hagyományos márkából alakult ki egyidejűleg fontos tulajdonságokat hordoz tovább: nagy méretválasztékkal, sokrétű élképzéssel és felületi struktúrával, 15 mm vagy annál vastagabb kivitelben. Az OWAcoustic premium olyan álmennyezeti minőség meghatározója, mely a kivitel és sokoldalúság magas követelményeit teljesíti például közigazgatási épületek, szállodák, éttermek, fogadótermek vagy konferenciatermek építésénél, felújításánál. Nem utolsó sorban a Premium álmennyezetek a higiéniára érzékeny kórházak és élelmiszeripar területén is alkalmazhatók, s a tisztasági helyiségek követelményeinek éppúgy megfelelnek. A lapok F30-tól F120 (DIN 4102) illetve REI 30-tól REI 120 (DIN EN ) tűzállósági osztályokba sorolhatók, és egyidejűleg első osztályú értékekkel bírnak akusztikailag igényes helyiségeknél is a hangelnyelés és a hangtompítás terén.

3 3 14 mm 12 mm RH 90% EN A2-s1,d0 RH 70% sichtbar DIN EN B-s1,d0 OWAcoustic smart OWA deco Olyan minőség, ami elengedhetetlen sem több, sem kevesebb. Ezzel a célkitűzéssel fejlesztették ki ezt az új álmennyezeti lapot. Az eredmény: erős színvonal, összehangolva a különböző követelményekkel - 90% relatív páratartalomig még nedvességálló, építési osztály A2-s1,d0, tűzállósági osztály F 90 (DIN 4102) illetve REI 90 (DIN EN ), kiváló akusztikai tulajdonságokkal rendelkezik. Egy dekorációs lap, melynek nevét elismerés övezi. Ideális az alacsonyabb igényszintu terekben. A csökkentett tűzrendészeti besorolás (B-s1,d0) ellenére messzemenőkig jó értékekkel bír a hangelnyelés terén.

4 OWA álmennyezeti rendszerek: 4 Látszóbordás rendszer S 3, S 15 Süllyesztett, látszóbordás rendszer S 3a, S 15a OWAcoustic smart 6 6 OWAcoustic premium S3 látszóbordás rendszer 24 mm széles profilokból, bontható Az összekötő profilok élükben találkoznak. Szerkezeti egységek/m x 625 mm 625 x 1250 mm Függesztés 0,7 db 0,7 db Főtartó profil Nr. 45 0,8 m 0,8 m Összekötő profil Nr mm 0,8 m Összekötő profil Nr mm 1,6 m 1,6 m Nr. 50 a helyiség mére- a helyiség méreteinek S 3a süllyesztett, látszóbordás rendszer Contura, 24 mm széles profilokból, bontható Az összekötő profilok élükben találkoznak. Szerkezeti egységek/m x 625 mm 625 x 1250 mm Függesztő 0,7 db 0,7 db Főtartó Nr. 45 0,8 m 0,8 m Összekötő profil Nr mm 0,8 m Összekötő profil Nr mm 1,6 m 1,6 m Nr. 50 a helyiség mére- a helyiség méreteinek S 15 látszóbordás rendszer 15 mm széles profilokból, bontható S 15a süllyesztett, látszóbordás rendszer Contura, 15 mm széles profilokból, bontható Szerkezeti egységek/m x 625 mm 625 x 1250 mm Függesztés 0,7 db 0,7 db Főtartó profil Nr. 45/15 0,8 m 0,8 m Összekötő profil Nr. 46/ mm 0,8 m Összekötő profil Nr. 47/ mm 1,6 m 1,6 m Nr. 50 a helyiség mére- a helyiség méreteinek Szerkezeti egységek/m x 625 mm 625 x 1250 mm Függesztő 0,7 db 0,7 db Főtartó Nr. 45/15 0,8 m 0,8 m Összekötő profil Nr. 46/ mm 0,8 m Összekötő profil Nr. 47/ mm 1,6 m 1,6 m Nr. 50 a helyiség mére- a helyiség méreteinek

5 5 Szabadon feszített rendszer S 6a/b/c Rejtettbordás, takart rendszer S 1 ➈ ➆ ➅ ➇ 1 1 S 6a rendszer A lapok nem bonthatók. 6 6 S 6b rendszer Főtartó Nr. 8570, fehér Z-profil Nr. 19/ S 6a rendszer C-profil Nr. 36/ S 6c rendszer S 1 rejtettbordás, takart rendszer Szerkezeti egységek/m x 625 mm 300 x 2500 mm Függesztő 0,7 db 0,7 db Függesztőprofil Nr. 70 0,8 m 0,8 m Összekötő Nr. 77 0,2 db 0,2 db Rugós kapocs Nr. 60 1,3 db 2,7 db Z-profil Nr. 20 1,6 m 3,3 m ➅ Toldóelem Nr. 25 0,5 db 1,1 db ➆ T-profil Nr. 23 2,5 db 1,3 db ➇ Nr. 50 a helyiség mére- a helyiség méreteinek függvéne teinek függvéne ➈ Falrugó Nr. 52 a helyiség mére- a helyiség méreteinek

6 OWA álmennyezeti rendszerek: 6 Párhuzamos szalagraszter rendszer S 18 Rejtettbordás, takart rendszer S 9a/S 9b ➅ ➆ 3 3 S 18 szalagraszterrendszer Párhuzamos szalagraszter S 9a rejtettbordás, takart rendszer 4B 4A Szerkezeti egységek/m 2 Szalagraszterek tengelytávolsága (mm) Függesztés 0,7 db 0,7 db 0,7 db Függesztő elem 0,7 db 0,7 db 0,7 db Szalagraszterprofil 0,67 m 0,50 m 0,40 m Toldóelem 0,18 db 0,13 db 0,11 db Merevítő profil* ha a lapszélesség: 300 mm 2,22 db 1,67 db 1,33 db 312,5 mm 2,13 db 1,60 db 1,28 db 400 mm 1,67 db 1,25 db 1,00 db és falrugók mennyisége a helyiség méreteinek függvénye * A megadott darabszámok a vonatkozó hosszakra értendők. L-vagy C-profilokból dupla mennyiséggel kell számolni. Szerkezeti egységek/m x 625 mm 300 x 1250 mm Függesztés 0,7 db 0,7 db Függesztőprofil Nr. 70 0,8 m 0,8 m Összekötő Nr. 77 0,2 db 0,2 db Rugós kapocs Nr. 60 2,6 db 5,5 db Lépcsős Z-profil Nr. 63 1,6 m 3,3 m ➅ Toldóelem Nr. 64 0,5 db 1,1 db ➆ L-profil Nr. 24 5,0 db 5,3 db Nr. 50 a helyiség mére- a helyiség méreteinek S 9b rejtettbordás, takart rendszer 4B 4A Szerkezeti egységek/m 2 Függesztés Nr. 12/.../2 Függesztőprofil Nr. 45 Távtartó Nr.. 43/1 L-profil Nr mm Nr x 625 mm 1,3 db 1,6 m 1,1 db 5,1 db a helyiség méreteinek függvénye

7 Ívelt falprofilok Jelölés Nr. 50/30 Aluflexfalprofil Méretek/felület* Szélesség: 10 mm Magasság: 20 mm Vastagság: 2 mm Hossz: 4000 mm Anyag: Alumínium Legkisebb kerekítesi sugár: 140 mm Szállítható színek: 50/30-01 natur, 10 db-os csomagban 50/30-02 fehér, 10 db-os csomagban 7 Félig takart rendszer S 2a/S 2b Nr Oszolopcsatlakozás Méretek: 20/20 mm félkör Látszó felület: natur alumínium Nr. 8034/1 Oszolopcsatlakozás Méretek: 20/20 mm félkör Nr. 50 Nr. 50A Méretek: 25/20 mm Méretek: 20/20 mm Nr. 53 (perforált) Méretek: 25/20 mm Nr. 50F OWAtecta rendszerhez Nr. 50/15 Conturafalprofil Méretek: 25/25 mm Méretek: 25/15/8/15 mm 6 6 S 2a rendszer 20 mm vastag Contura-lapokkal 1 1 S 2b rendszer 15 mm vastag Standard lapokkal Nr. 50/15A Conturafalprofil Nr. 56 Lépcsős falprofil Nr. 56/20 Lépcsős falprofil Méretek: 25/15/8/15 mm Méretek: 25/12/20/20 mm Méretek: 20/20/20/20 mm S 2a / S 2b félig takart rendszer Szerkezeti egységek/m 2 S 2a rendszer S 2b rendszer 312,5 x 1250 mm 317,5 x 1250 mm Függesztő 2,0 db 2,0 db Főrtató Nr. 45 3,2 m 3,2 m L-profil Nr. 24 5,0 db 5,0 db Távtartó Nr ,5 mm-es rasztermérethez 2,0 db Távtartó Nr ,5 mm-es rasztermérethez 2,0 db Nr. 50 a helyiség méreteinek függvénye Nr. 50/15 a helyiség mére- Falrugó Nr. 52 teinek függvénye a helyiség méreteinek függvénye Nr. 56/20A Lépcsős falprofil Nr. 56/20F Lépcsős falprofil OWAtecta rendszerhez Nr. 57 Nr. 57/10 Nr. 51 Nr. 51A Nr. 57/11 gipszkarton födémekhez Méretek: 20/20/20/20 mm Méretek: 20/20/20/25 mm Látszó felületl: fehér Méretek: 20/40/20 mm Méretek: 40/32/20 mm Méretek: 50/25 mm Méretek: 40/20 mm Méretek: 20/40/13 mm Látszó felület: alumínium *További kialakítások esetén külön egyeztetés szükséges

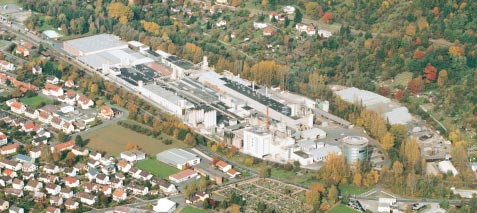

8 OWA: egy nagy álmennyezetgyár Európa közepén. Termékfajták OWAcoustic premium Felületek Cosmos Sandila Harmony Futura Sternbild Schlicht Lap- Élképzés Méretek db/ m 2 /csomag vastagság (mm) csomag x , x , x , ,5 x , ,5 x ,30 1/3 312,5 x , x , x ,90 15a/b 625 x ,90 OWAcoustic smart Sandila Harmony Futura Sternbild Finetta x ,69 312,5 x , x ,69 312,5 x ,69 OWA deco Comet Sirus Taurus Tacla x , x ,76 További méretek és élkombinációk esetén külön egyeztetés szükséges. Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Str. 3 D Amorbach Tel.: +49 (0) / Fax: +49 (0) / info@owa.de Publication 842 hung
