01/2009 ÁLMENNYEZETI RENDSZEREK. Teret adnak az újdonságoknak. THERMATEX Symetra ÚJ LYUGGATOTT FELÜLETEK MADE IN GERMANY

Átírás

1 01/2009 ÁLMENNYEZETI RENDSZEREK Teret adnak az újdonságoknak THERMATEX Symetra ÚJ LYUGGATOTT FELÜLETEK MADE IN GERMANY

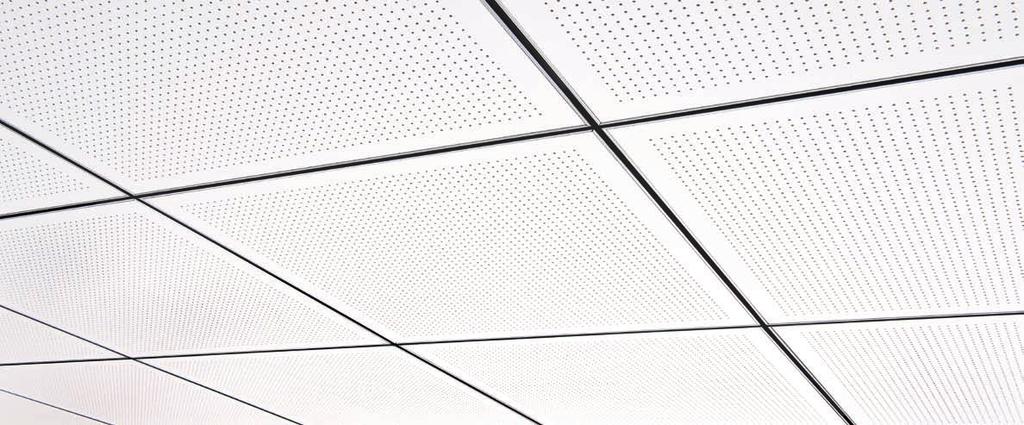

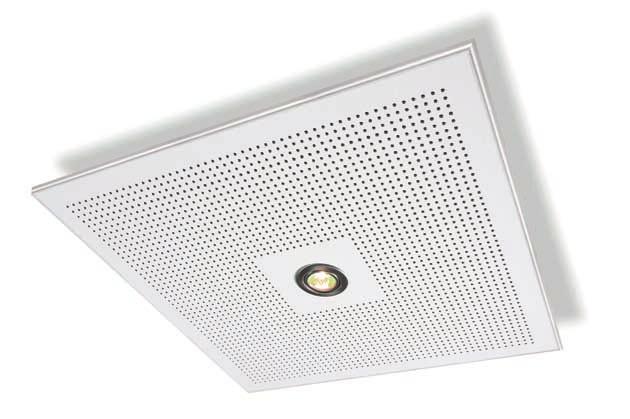

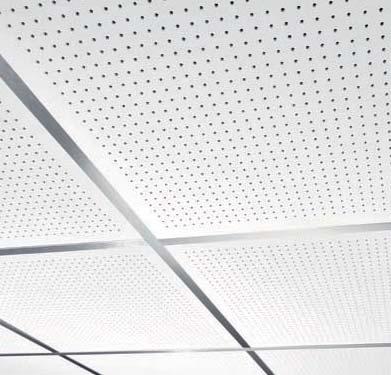

2 THERMATEX Symetra Lyuggatott felületek divatja THERMATEX Lapfelületdesign COMFORT Az AMF által gyártott THERMATEX Symetra egy szabályosan lyuggatott ásványi lap az Anyag & Design programból. Egy újonnan kifejlesztett gyártási eljárással magasfokú pontossággal készülnek a lyukak. A nem átlyuggatott lapok optimális tűzvédelmi - és akusztikai értékekkel rendelkeznek. A különböző lyuggatási lehetőségek és a variálható élkiképzések szabad teret adnak a tervezőknek és építészeknek időtálló mennyezeti kép megalkotásához.

3 Műszaki tulajdonságok RENDSZER Éghetőségi osztály Tűzgátlás Páraállóság Fényvisszaverés Hővezetőképesség Lapméretek C Látszóbordás szerkezet, kiemelhető lapokkal F Önhordó rendszer, tartók látszók, vagy rejtettek I Sávos szerkezet, kereszttartók látszók, vagy rejtettek A Rejtettbordás rendszer Lapok kiemelhetők / nem kiemelhetők A2-s1, d0 a DIN EN szerint F90 a DIN része szerint (vizsgálati jegyzőkönyv alapján) 90%-os relatív páratartalomig RAL 9010 fehér szín mellett 87%-ig káprázatmentes λ = 0,052-0,057 W/mK a DIN szerint 600 x 600 mm, 625 x 625 mm, 300 x 1200 mm, 300 x 1500 mm, 300 x 1800 mm Lapvastagság / Súly 15 mm (kb 4,0 kg/m 2 ), 19 mm (kb 5,5 kg/m 2 ) (Rendszer F, I és A, csak 19 mm-es lapvastagságban rendelhető) Színek RAL 9010 fehér Élkiképzés SK15/24, VT15/24, VT-S15, AW, GN Minden adat a műszaki változások jogát fenntartva érvényes. A szerelési rendszerek vizsgálati eredményeit és szakvéleményeit, kérjük, a beépítésnél figyelembe venni.

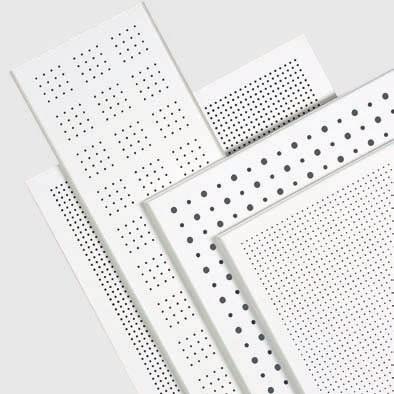

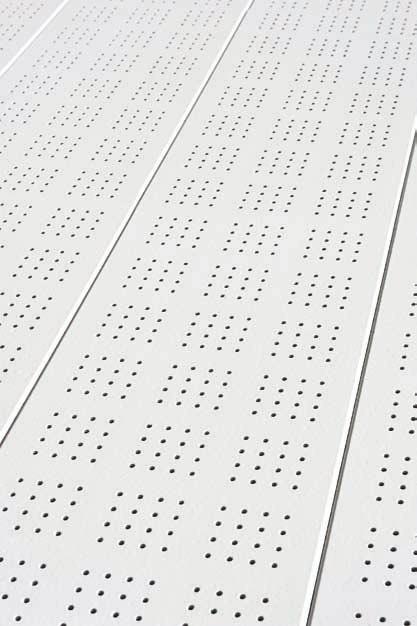

4 Lyuggatási kép Rg 4-10 Rg 2,5-10 ø 2,5 mm mm Áttörtség A o = kb 8,9% 2,5 mm 10 mm Áttörtség A o = kb 3,5% Rg 4-16 Rg 8/12-32 ø 8/12 mm mm Áttörtség A o = kb 3,9% panelméretben is rendelkezésre áll: 300 x 1200 / 1500 / 1800 mm / 12 mm 32 mm Áttörtség A o = kb 3,5% Rg 4-16 / 4 x 4 (szabályosan rendezett lyuggatás) RS 15/20 ø 15 mm ø 20 mm / 32 mm Áttörtség A o = kb 2,8% panelméretben is rendelkezésre áll: 300 x 1200 mm / 1800 mm 15 / 20 mm rendszertelen Köralakú-szórt lyuggatás Lapok átlyuggatottak Áttörtség A o = kb 8,8%

5 THERMATEX Symetra Lyuggatási kép Rg 2, mm Áttörtség Ao= kb 8,9% Rg 4-16 ø 2,5 mm Rg 4-10 Hangelnyelés: aw = 0,70 a DIN EN ISO szerint NRC = 0,70 az ASTM C 423 szerint 1,0 0,75 0,8 0,6 0,55 0,55 0,85 0,80 0,4 0,2 10 2,5 mm 10 mm Áttörtség Ao= kb 3,5% tényleges hangelnyelési szint ap Rg Frekvencia f / Hz Rg 2,5-10 Hangelnyelés: aw = a DIN EN ISO szerint NRC = 0,65 az ASTM C 423 szerint Rg 8/ ,0 0,8 0,6 0,50 0,55 0,70 0,40 0,4 0, ø 8/12 mm ,6 0,50 0,50 0,50 tényleges hangelnyelési szint ap Lyuggatott felületek divatja Frekvencia f / Hz Rg 4-16 Az AMF által gyártott THERMATEX Symetra egy szabályosan lyuggatott ásványi lap az Anyag & Design programból. Egy újonnan kifejlesztett gyártási eljárással magasfokú pontossággal készülnek a lyukak. A nem átlyuggatott lapok optimális tűzvédelmi - és akusztikai értékekkel rendelkeznek. A különböző lyuggatási lehetőségek és a variálható élkiképzések szabad teret adnak a tervezőknek és építészeknek időtálló mennyezeti kép megalkotásához. Műszaki tulajdonságok C RENDSZER F I A Látszóbordás szerkezet, kiemelhető lapokkal Önhordó rendszer, tartók látszók, vagy rejtettek Sávos szerkezet, kereszttartók látszók, vagy rejtettek Rejtettbordás rendszer Lapok kiemelhetők / nem kiemelhetők Éghetőségi osztály A2-s1, d0 a DIN EN szerint Tűzgátlás F90 a DIN része szerint (vizsgálati jegyzőkönyv alapján) Páraállóság 90%-os relatív páratartalomig Fényvisszaverés RAL 9010 fehér szín mellett 87%-ig káprázatmentes Hővezetőképesség λ = 0,052-0,057 W/mK a DIN szerint 600 x 600 mm, 625 x 625 mm, Lapméretek 300 x 1200 mm, 300 x 1500 mm, 300 x 1800 mm 15 mm (kb 4,0 kg/m2), 19 mm (kb 5,5 kg/m2) Lapvastagság / Súly (Rendszer F, I és A, csak 19 mm-es lapvastagságban rendelhető) Színek RAL 9010 fehér Élkiképzés SK15/24, VT15/24, VT-S15, AW, GN Rg 4-16 / 4 x 4 (szabályosan rendezett lyuggatás) 32 8 / 12 mm 32 mm Áttörtség Ao= kb 3,5% Hangelnyelés: aw = 0,55 a DIN EN ISO szerint NRC = 0,55 az ASTM C 423 szerint 1,0 0,8 0,45 0,4 0, tényleges hangelnyelési szint ap THERMATEX COMFORT Lapfelületdesign 16 mm Áttörtség Ao= kb 3,9% panelméretben is rendelkezésre áll: 300 x 1200 / 1500 / 1800 mm Frekvencia f / Hz Rg 4-16 / 4 x 4 (szabályosan rendezett lyuggatás) RS 15/20 ø 15 mm ø 20 mm Hangelnyelés: aw = 0,50 a DIN EN ISO szerint NRC = 0,50 az ASTM C 423 szerint 1,0 0,8 0,6 0,4 0,40 0,45 0,45 0, Frekvencia f / Hz 0, ,50 tényleges hangelnyelési szint ap , / 32 mm Áttörtség Ao= kb 2,8% panelméretben is rendelkezésre áll: 300 x 1200 mm / 1800 mm 15 / 20 mm rendszertelen Köralakú-szórt lyuggatás Lapok átlyuggatottak Áttörtség Ao= kb 8,8% Minden adat a műszaki változások jogát fenntartva érvényes. A szerelési rendszerek vizsgálati eredményeit és szakvéleményeit, kérjük, a beépítésnél figyelembe venni _Prospekt_THERMATEX_Symetra_H_neu.indd :13:46 Uhr

6 Szerelési útmutató Egy helyiségben csak akkor szabad elkezdeni a lapok elhelyezését, ha a helyiség már kiszáradt, a vakoló- és aljzatkiegyenlítő munkák befejeződtek, az ajtókat és ablakokat beépítették, és azokat beüvegezték. A helyiségben a fűtőrendszernek is működnie kell, hogy a megfelelő szerelési hőmérsékletet (15-30 Celsius) biztosítani lehessen. Garanciavállalás az ÁSZF szerint. A vizsgálati bizonyítványokat kérjük figyelembe venni! KÉRJE BŐVEBB SZERELÉSI ÚTMUTATÓNKAT! Szállítás és tárolás Szállításnál a kartonba csomagolt álmennyezeti lapok teljes felületükön fel kell, hogy feküdjenek a letakarított rakfelületre. Ki és berakodásnál a kartonokat nem szabad a sarkukra, ill. élükre állítani. Építéshelyi anyagtárolásnál kizárólag zárt és száraz helyiségben, állandó hőmérséklet mellett, tiszta és száraz felületen tárolhatók. Szereléskor a lapok elhelyezésénél figyelembe kell venni a lapok hátoldalán a szálirányt mutató festést. Feltétlenül ügyelni kell arra, hogy az egy helyiségben kialakított álmennyezet esetén csak azonos gyártási időben készült lapokat szabad használni. Ellenkező esetben színeltérések ill, felületi egyenlőtlenségek léphetnek fel.

7 C RENDSZER - Látszóbordás rendszer látszó tartószerkezet sarkos (SK) vagy süllyesztett (VT) élkiképzés gyors és racionális szerelhetőség egyszerű szerelési és karbantartási munka számos nemzetközi engedély és tanúsítvány SK 15 / 24 VT 15 / 24 VT - S15 F RENDSZER - Önhordó rendszer Önhordó rendszer, akár 1,80 m fesztávolságig Ideális megoldás folyosók számára Kis fugahányadnak köszönhetően az álmennyezetnek nagy felületű homogén megjelenést biztosít Gyors és hatékony szerelési munka Az álmennyezet feletti tér könnyen hozzáférhető AW (hosszoldali) SK (homlokoldali) I RENDSZER - SÁVOS - Bandraszterszerkezet párhuzamosságot hangsúlyozó rendszer látszó főtartók látszó vagy rejtett kereszttartók a bandrasztertartókhoz könnyű válaszfalak csatlakoztathatóak (rugalmas térelosztás) az álmennyezet feletti tér - szerkezettípustól függően - könnyen hozzáférhető AW (hosszoldali) SK (homlokoldali) A RENDSZER - Rejtettbordás rendszer rejtett szerkezeti profilok visszafogott, nyugodt megjelenés különféle szerkezeti megoldások (lapok kivehetőek vagy nem kivehetőek) az álmennyezet feletti tér az egyéni igényektől függően a későbbiekben is hozzáférhető ill. nem hozzáférhető AW GN Részletek az 1. katalógus rendszermegoldásainál találhatók

8 01/2009 C RENDSZER - Látszóbordás rendszer látszó tartószerkezet sarkos (SK) vagy süllyesztett (VT) élkiképzés gyors és racionális szerelhetőség egyszerű szerelési és karbantartási munka számos nemzetközi engedély és tanúsítvány Á LM E NNYE Z E T I R E NDS Z E R E K Á LM E NNYE Z E T I R E NDS Z E R E K Te re t a d n a k a z ú j d o n s á g o k n a k Te re t a d n a k a z ú j d o n s á g o k n a k AMF-PROGRAM: KATALÓGUS IGÉNYLŐ ŰRLAP 1. rész ÁLMENNYEZETI RENDSZEREK FAX: 1/ rész TŰZVÉDELEM Kérem, küldjék meg részemre a következő AMF-katalógusokat: 3. rész AKUSZTIKA SK 15 / 24 VT 15 / 24 VT - S15 F RENDSZER - Önhordó rendszer 2. rész TŰZVÉDELEM 5. rész HANG, FÉNY & E-TECHNIKA Önhordó rendszer, akár 1,80 m fesztávolságig Ideális megoldás folyosók számára Kis fugahányadnak köszönhetően az álmennyezetnek nagy felületű homogén megjelenést biztosít Gyors és hatékony szerelési munka Az álmennyezet feletti tér könnyen hozzáférhető AW (hosszoldali) 4. rész TISZTASÁG & HIGIÉNIA 5. rész HANG, FÉNY & E-TECHNIKA AMF ALKALMAZÁSI TERÜLETEK: 6. rész ANYAG & DESIGN Kérem, küldjenek katalógust az AMF ALKALMAZÁSI TERÜLETEIRŐL: 1. rész OKTATÁS SK (homlokoldali) I RENDSZER - SÁVOS - Bandraszterszerkezet Kérem, küldjenek párhuzamosságot hangsúlyozó rendszer látszó főtartók látszó vagy rejtett kereszttartók a bandrasztertartókhoz könnyű válaszfalak csatlakoztathatóak (rugalmas térelosztás) az álmennyezet feletti tér - szerkezettípustól függően - könnyen hozzáférhető Egy helyiségben csak akkor szabad elkezdeni a lapok elhelyezését, ha a helyiség már kiszáradt, a vakoló- és aljzatkiegyenlítő munkák befejeződtek, az ajtókat és ablakokat beépítették, és azokat beüvegezték. A helyiségben a fűtőrendszernek is működnie kell, hogy a megfelelő szerelési hőmérsékletet (15-30 Celsius) biztosítani lehessen. Garanciavállalás az ÁSZF szerint. A vizsgálati bizonyítványokat kérjük figyelembe venni! 3. rész AKUSZTIKA 6. rész ANYAG & DESIGN 1. rész OKTATÁS Szerelési útmutató 1. rész ÁLMENNYEZETI RENDSZEREK 4. rész TISZTASÁG & HIGIÉNIA AMF-ÁRLISTÁT T H ER M AT E X S ym e t r a KÉRJE BŐVEBB SZERELÉSI ÚTMUTATÓNKAT! ÚJ LYUGGATOTT FELÜLETEK AW (hosszoldali) Szállítás és tárolás SK (homlokoldali) A RENDSZER - Rejtettbordás rendszer rejtett szerkezeti profilok visszafogott, nyugodt megjelenés különféle szerkezeti megoldások (lapok kivehetőek vagy nem kivehetőek) az álmennyezet feletti tér az egyéni igényektől függően a későbbiekben is hozzáférhető ill. nem hozzáférhető Szállításnál a kartonba csomagolt álmennyezeti lapok teljes felületükön fel kell, hogy feküdjenek a letakarított rakfelületre. Ki és berakodásnál a kartonokat nem szabad a sarkukra, ill. élükre állítani. Építéshelyi anyagtárolásnál kizárólag zárt és száraz helyiségben, állandó hőmérséklet mellett, tiszta és száraz felületen tárolhatók. Szereléskor a lapok elhelyezésénél figyelembe kell venni a lapok hátoldalán a szálirányt mutató festést. Feltétlenül ügyelni kell arra, hogy az egy helyiségben kialakított álmennyezet esetén csak azonos gyártási időben készült lapokat szabad használni. Ellenkező esetben színeltérések ill, felületi egyenlőtlenségek léphetnek fel. KNAUF AMF Kft. Budafoki út 111. H Budapest Tel.: +36 (0) Fax: +36 (0) info@amf-almennyezetek.hu Cég Név Beosztás Utca, házszám Város, irányítószám Telefon, fax AW Részletek az 1. katalógus rendszermegoldásainál találhatók _Prospekt_THERMATEX_Symetra_H_neu.indd 1 MADE IN GERMANY GN :13:40 Uhr
