1 ÁLMENNYEZETI RENDSZEREK Teret adnak az újdonságoknak ÚJDONSÁG az Acoustic Range-ben THERMATEX Alpha ONE & HD THERMATEX Silence THERMATEX SF Acoustic HANGELNYELÉS HANGVISSZAVERŐDÉS HANGGÁTLÁS THERMATEX ACOUSTIC RANGE HANGVISSZAVERŐDÉS, -ELNYELÉS, -GÁTLÁS FUNKCIÓK EGY ÁLMENNYEZETBEN MADE IN GERMANY

2 THERMATEX ACOUSTIC RANGE - SOKRÉTŰ FELHASZNÁLÁSI LEHETŐSÉG, EGYÖNTETŰ OPTIKAI MEGJELENÉS Az AMF THERMATEX Acoustic Range egy teljesen új koncepció a raszterméretű álmennyezeti lapoknál. Az üvegfátyol kasírozással ellátott lapok azonos megjelenés mellett a hangelnyelés teljes palettáját lefedik, a hangvisszaverőtől kezdve egészen a kiváló hangelnyelőig. A léghanggátlási értékek se szenvednek csorbát, mivel a THERMATEX Silence-el, nyitott álmennyezeti térnél, 44 db-es értékeket lehet elérni. Az AMF THERMATEX Acoustic Range ezáltal közel minden felhasználási esetre megoldást nyújt. Erőssége nem csak abban rejlik, hogy egy lapot egy mennyezetben alkalmazzunk, hanem különböző akusztikai tulajdonságokkal bíró álmennyezeti lapokat (pl. THERMATEX Alpha és THERMATEX Acoustic RL) helyezzünk a szerkezetbe azonos megjelenés mellett. TARTALOMJEGYZÉK Miért THERMATEX Acoustic Range? 4 oldal Hangelnyelés 6 oldal Hanggátlás 7 oldal THERMATEX Acoustic Range termékkínálat 8-9 oldal Rendszeráttekintés 1 oldal THERMATEX SF Acoustic 11 oldal THERMATEX Sonic 12 oldal Különleges akusztikai termékek 13 oldal Megvalósult projekt reáliskola oldal 2

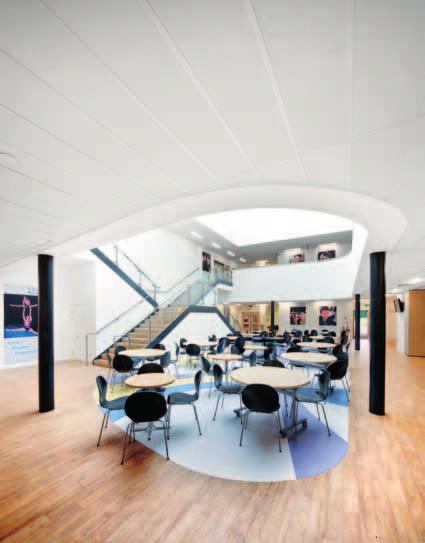

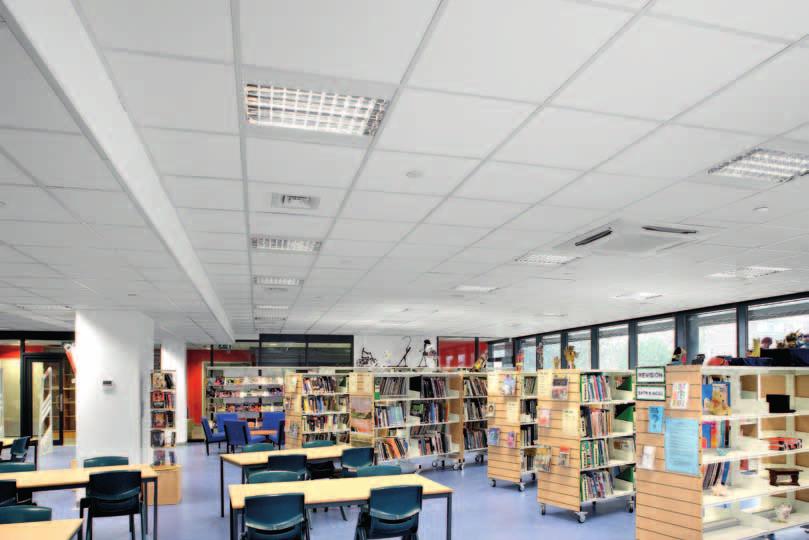

3 ALKALMAZÁSI TERÜLETEK IRODAÉPÜLETEK KÖZÉPÜLETEK ISKOLÁK EGÉSZSÉGÜGY Irodák Termek Iskolatermek Intenzívállomás Egyterű irodák Konferencia-termek Előadók Laborok Tárgyalótermek Várótermek Tanári szobák Vizsgálók Étkezők Éttermek Aulák Betegszobák Mellékhelyiségek Előterek Menza Tisztálkodási helyiségek Folyosók Műszaki helyiségek Műhelyek Konyhai részleg Folyosók Öltözők Nedves helyiségek Folyosók Irodák/Igazgatási részleg Zsibongók Váróterem Folyosók KÜLÖNLEGES ALKALMAZÁSI TERÜLET Akusztikailag kiemelt helyiségekben, mint pl. mozitermekben nagyon jó térakusztikát lehet elérni, ha az erősen hangelnyelő AMF THERMATEX Alpha lapokat extra matt tartóprofilokkal együtt alkalmazva alakítják ki az álmennyezetet. Ezáltal a szigorú előírásoknak is eleget lehet tenni, zajcsökkentés és teremakusztika tekintetében. Teke és bowling pályák is optimalizálhatók akusztikailag zajcsökkentési céllal. 3

4 MIÉRT THERMATEX ACOUSTIC RANGE? PLUSZPONTOK sima, fehér felület függetlenül a különböző akusztikai tulajdonságú álmennyezeti lapoktól a helyiség rugalmas kialakítása (akár utólagosan is) az éppen aktuális akusztikai követelményeknek (irányvonalaknak és szabványoknak) ill. a használati változásoknak megfelelően hangelnyelés és léghanggátlás változatos beállítása a helyiség adottságaihoz és a követelmények ideális kielégítésére egységes álmennyezeti kép mellett jó hangelnyelő és hangvisszaverő felületek kombinált alkalmazása tűzvédelmi és higiéniai követelményeknek való megfelelelés, kombinálva az álmennyezeti rendszer jó akusztikai tulajdonságaival A THERMATEX álmennyezeti lapok a nagyobb sűrűségük miatt kevésbé légáteresztőek. Ezáltal az álmennyezeti felületen csak kis mennyiségű porrészecske rakódik le - az álmennyezet tiszta marad. A THERMATEX Acoustic Range termékpalettájában optikai, megjelenésbeli és akusztikai vonások ötvöződnek. A különféle álmennyezeti típusok mind azonos, fehér, sima, üvegfátyollal ellátott álmennyezeti képet adnak. A gyengén hangelnyelő felülettől egészen az erősen hangelnyelő felületig lefedik a területet (VDI 3755 szerint) és lehetővé teszik a 28 db-től egészen a 44 db értékig terjedő léghanggátlási értékek kombinációját. Ezáltal megoldást kínálnak a helyiségek építészeti és egyben akusztikus kialakítására vonatkozóan. ANYAGLEÍRÁS Az THERMATEX Acoustic Range termékcsalád minden lapja nedves eljárásban előállított ásványgyapot-magból áll. A láthatatlan perforációnak köszönhetően az akusztikus lap magas hangelnyelési értékeket ér el, és fehér akusztikus üvegfátyol borításával elegáns, sima felületet biztosít. Forradalmi ennek az erősen hangelnyelő álmennyezetnek a gyártásánál az, hogy kemény ásványgyapot lapból készül és a hangelnyelés egész területére (a w =,15 1,) kiterjed egy felületi megjelenéssel. A lapok modern, biológiailag lebontható ásványgyapotból, perlitből, agyagból és keményítőből készülnek, amely a termék természetes karakterét adja. A RAL minőségi védjegy az ásványgyapot termékek állandó felügyeletét, ellenőrzését garantálja. 4

5 ÁTTEKINTÉS THERMATEX ACOUSTIC RANGE Élkiképzés THERMATEX Álmennyezeti lap Vastagság (mm) a w -értékek DIN EN ISO NRC ASTM C423 D n,c,w = (EN 214-9) D n,f,w = (EN 1848) SK VT 15/24 VT-S 15/24 VT-S 15F AW/SK GN/SK AW/GN SF Alpha ONE 24 1, 1, 29 db Alpha 19,95,9 28 db igény esetén igény esetén Alpha HD 19,9,85 3 db Silence 43,85 (H),9 44 db Thermofon 15,8 (H),85 28 db SF Acoustic 24,65 (H),7 38 db Acoustic 19,65 (H),7 38 db db Acoustic 24 mm 24,65 (H),7 41 db db Acoustic 3 mm 3,65 (H),7 43 db Acoustic RL 19,15 (L),15 38 db Alpha fekete 19 1,,9 28 db Alpha színes 19,9,95 28 db 5

6 HANGELNYELÉS HANGCSILLAPÍTÁS OPTIMALIZÁLÁSA Magas hangelnyelési értékek esetén a helyiség zajait csillapíthatjuk, a zavaró /pl. lárma/ hatásokat épp úgy, mint a hasznos /pl. beszéd/ hatásokat. Az utózengési idő mint elsődleges mérési szempont a helyiség funkcióját tekintve semmiféle különbséget nem jelent. Hangelnyelő és hangvisszaverő zónák kialakításával egyedileg választhatunk, hogy mely hangforrást erősítenénk és melyiket gyengítenénk. Erre a célra fejlesztette ki az AMF az Acoustic Range termékcsaládot. A tervezői kihívás csak annyi, hogy a hangelnyelő és hangvisszaverő felületek alkalmazásával a hangot az igények szerint irányítsuk (az előadótól a hallgatóig). Egyidejűleg az utózengési idő frekvenciafüggően a tűréshatáron belül, a használatnak megfelelően állítható be. HANGELNYELŐK, HANGVISSZAVERŐK A különféle hangelnyelő felületek (pl. akusztikus álmennyezet, falpanelek, álmennyezeti sziget) kombinációja megkönnyíti a helyiség akusztikai behangolását. Ebben az esetben arra kell ügyelni, hogy a hangelnyelés a mérvadó frekvenciatartományokban egyenletesen legyen elosztva. A hangvisszaverő bútorok és berendezési tárgyak pozitívan befolyásolják a helyiség jobb hangeloszlását. Önálló elemek, mint a hangelnyelő álmennyezeti sziget, vagy a falpanel építészetileg igényesebb megoldást nyújtanak. Az AMF THERMATEX Acoustic Range termékcsalád a hangelnyelő felületek széles palettáját kínálja. Ezáltal egységes mennyezeti kép mellett az akusztikus elemek hangelnyelő képességének segítségével az előírt utózengési időt pontosan be lehet állítani. Hangátvitel a beszélő és a hallgató között Hasznos hanghullám Zavaró hanghullám hangelnyelő burkolat hangvisszaverő felület Hasznos hanghullám Zavaró hanghullám, többszörös hangvisszaverődés (visszhang) a hangvisszaverő, párhuzamos falak között hangelnyelő burkolat Akusztikai követelmények a helyiség használatának megfelelő utózengési idő és frekvencia görbe tekintetében a DIN 1841 szerint Utózengési idő T soll [s] A helyiség akusztikai követelményeinek megállapítása a DIN 1841 szerint. Első lépésben az utózengési időt a használat és méret szerint határozzuk meg. 2,6 2,4 2,2 2, 1,8 1,6 1,4 1,2 1,,8,6,4, Helyiség térfogata V / m 3 Zene Beszéd Oktatás Sport 1 Sport 2 Az utózengési időt a DIN 1841 szerint a helyiség használatának és méretének függvényében határozzuk meg (lásd fent). A követelményt a frekvencia görbe előírásával egészítettük ki (lásd jobbra). 6 +4% +2% T / T soll -2% -4% Második lépésben a DIN 1841 szerint a frekvenciafüggő beszéd és zene tűrési tartományt határozzuk meg. Elérendő tartomány (zene) Elérendő tartomány (beszéd) Nagy helyiségek tekintetében (csarnokok, nagyterű irodák) a VDI 376 Irányvonal a mérvadó.

7 LÉGHANGGÁTLÁS A hang a terek között nem csak a válaszfalakon keresztül terjedhet, hanem számos kiegészítő építőelemen és kerülőúton is. A THERMATEX db Acoustic, 3 mm-es vastagságával, 43 db-es léghanggátlást tud felmutatni, ami megfelel az általános irodai előírásoknak (37 db, az építési helyen mérve) megfelel. Az álmennyezet feletti tér könnyen hozzáférhető, így a karbantartási, gépészeti munkák jelentősen leegyszerűsödnek. Terjedési utak Hangterjedés a terek között Hangterjedés az álmennyezeten keresztül Fokozott hangvédelem az AMF akusztikus álmennyezetekkel 7

8 THERMATEX Acoustic Range - TERMÉKKÍNÁLAT THERMATEX Alpha ONE A THERMATEX Alpha ONE egy nedves eljárással (Wet-felt) előállított álmennyezeti lap, mely kiváló értékekkel rendelkezik a hangelnyelés területén. Rendszere: C Élkiképzés: SK, VT-S 15/24, VT-S 15F, VT 15/24 igény esetén Méretek: 6 x 6 mm, Lapvastagság: 24 mm (kb. 3,8 kg/m²) THERMATEX Alpha A THERMATEX Alpha az AMF gyártási technológia erősen hangelnyelő terméke. A magas akusztikai - A hangelnyelesi osztály követelmenyek mellett tűzvédelmi előírásoknak is eleget tesz. Rendszere: C Élkiképzés: SK, VT-S 15/24, VT-S 15F, VT 15/24 igény esetén Méretek: 6 x 6 mm, 6 x 12 mm, Lapvastagság: 19 mm (kb. 3, kg/m²) THERMATEX Alpha HD A THERMATEX Alpha HD kombinálja egy kiváló hangelnyelő álmennyezeti lap és a rejtettbordás tartószerkezeti rendszer előnyeit. Rendszere: Élkiképzés: Méretek: F, I, A AW/GN, AW/SK, GN/SK 3 x 18 mm, 6 x 6 mm, Lapvastagság: 19 mm (kb. 3,6 kg/m²) a w = 1, az EN ISO szerint NRC = 1, az ASTM C 423 szerint kiváló hangelnyelő D n,f,w = 29 db az EN 1848 szerint 1,,8,6,4,2,55,85 1,,95 1, 1, THERMATEX Silence A THERMATEX Silence egy üvegszövet bevonattal ellátott álmennyezeti lap, két összeragasztott ásványgyapot lapból. Ezen speciális felépítés által a legmagasabb követelményeknek tesz eleget mind a hangelnyelés, mind a léghanggátlás terén. a w =,95 az EN ISO szerint NRC =,9 az ASTM C 423 szerint kiváló hangelnyelő D n,f,w = 28 db az EN 1848 szerint 1,,8,8,5,6,4,2,9,9 1, 1, THERMATEX Thermofon THERMATEX Thermofon kiváló hangelnyelési értékeivel tűnik ki és ezáltal kiválóan alkalmas a helyiségek csillapítására. Új értékek a w =,9 az EN ISO szerint NRC =,85 az ASTM C 423 szerint kiváló hangelnyelő D n,f,w = 3 db az EN 1848 szerint 1,,8,7,45,6,4,2,8,9 1, 1, THERMATEX Acoustic RL A THERMATEX Acoustic RL különleges hangvisszaverő tulajdonságaival teszi teljessé az Acoustic Range termékkínálatot. Rendszere: C Élkiképzés: SK, VT-S 15/24 Méretek: 6 x 6 mm, 6 x 12 mm, 625 x 125 mm, Lapvastagság: 43 mm (kb. 1,8 kg/m²) Rendszere: Élkiképzés: Méretek: Lapvastagság: C SK, VT-S 15/24, VT-S 15F 6 x 6 mm, 6 x 12 mm, 15 mm (kb. 2,4 kg/m²) Rendszere: C Élkiképzés: SK, VT 15/24 Méretek: 6 x 6 mm, Lapvastagság: 19 mm (kb. 5,8 kg/m²) a w =,85 (H) az EN ISO szerint NRC =,9 az ASTM C 423 szerint kiváló hangelnyelő D n,f,w = 44 db az EN 1848 szerint 1,,8,55,6,4,4,2 8,85 1, 1, 1, a w =,8 (H) az EN ISO szerint NRC =,85 az ASTM C 423 szerint kiváló hangelnyelő D n,c,w = 28 db az EN szerint 1,,8,6,4,2,55,75,75,8,95 1, a w =,15 (L) az EN ISO szerint NRC =,15 az ASTM C 423 szerint alacsony hangelnyelő D n,c,w = 38 db az EN szerint 1,,8,6,4,2,25,2,15,1,15,2

9 THERMATEX Acoustic A THERMATEX Acoustic magas hangelnyelési - és jó léghanggátlási értékeivel sokrétűen felhasználható. Rendszere: C, F, I, A Élkiképzés: SK, VT 15/24, VT-S 15/24, VT-S 15F, AW/SK, GN/SK, AW/GN Méretek: 6 x 6 mm, 6 x 12 mm, 3 x mm, Lapvastagság: 19 mm (kb. 4,6 kg/m²) a w =,65 (H) az EN ISO szerint NRC =,7 az ASTM C 423 szerint erősen hangelnyelő D n,c,w = 38 db (4 db panelméreteknél) az EN szerint 1,,8,6,4,2,35,4,65,85 Frequenz f / Hz * A részleteket lásd a 11. oldalon.,95,95 THERMATEX SF Acoustic A THERMATEX SF Acoustic akusztikus álmennyezetnél a tartók a speciális élkiképzésnek köszönhetően láthatatlanok. Mindemellett az álmennyezeti lap játékosan egyszerűen felszerelhető, illetve jó akusztikai tulajdonságokban jeleskedik. Rendszere: Élkiképzés: Méretek: C SF* 6 x 6 mm, Lapvastagság: 24 mm (kb. 8,4 kg/m²) a w =,65 (H) az EN ISO szerint NRC =,7 az ASTM C 423 szerint erősen hangelnyelő D n,c,w = 38 db az EN szerint 1,,8,6,4,35,4,2,6,8,95 1, THERMATEX db Acoustic 24 mm A THERMATEX db Acoustic 24 mm-es álmennyezeti lap a legmagasabb hangszigetelési követelményeknek is eleget tesz. Ugyanekkor a láthatatlan perforációnak köszönhetően magas hangelnyelési értékekkel rendelkezik. Rendszere: C, F, I Élkiképzés: SK, VT 15/24, VT-S 15/24, VT-S 15F, AW/SK, GN/SK Méretek: 6 x 6 mm, 3 x 18 mm, Lapvastagság: 24 mm (kb. 8,4 kg/m²) a w =,65 (H) az EN ISO szerint NRC =,7 az ASTM C 423 szerint erősen hangelnyelő D n,c,w = 41 db (43 db panelméreteknél) az EN szerint 1,,8,6,4,4,35,2 THERMATEX Alpha fekete A THERMATEX Alpha fekete többek közt speciálisan mozikban vagy diszkókban való alkalmazásra lett kifejlesztve. A fekete üvegszövet bevonattal nemcsak elegáns megjelenési képet mutat, hanem a legmagasabb akusztikai követelményeknek is megfelel. Rendszere: Élkiképzés: Méretek: C SK 6 x 6 mm, Lapvastagság: 19 mm (kb. 3, kg/m²) a w = 1, az EN ISO szerint NRC =,9 az ASTM C 423 szerint kiváló hangelnyelő D n,f,w = 28 db az EN 1848 szerint 1,,8,6,4,2,45,8,6,8,95,95,95 1, 1, 1, Új értékek THERMATEX db Acoustic 3 mm A THERMATEX db Acoustic 3 mm-es álmennyezeti lap 6 mm-rel megnövelt lapvastagságával a jobb hangszigetelést célozza meg. Rendszere: Élkiképzés: Méretek: C, F, I SK, VT-S 15, VT-S 15F 6 x 6 mm, 3 x 18 mm, Lapvastagság: 3 mm (kb. 1,5 kg/m²) a w =,65 (H) az EN ISO szerint NRC =,7 az ASTM C 423 szerint erősen hangelnyelő D n,c,w = 43 db az EN szerint 1,,8,6,4,2 THERMATEX Alpha színes Több színt akar a mennyezeten? A fehér és fekete akusztikai álmennyezetek mellett üvegszövet bevonattal ellátott álmennyezeteket kínálunk világoskék, krém és ezüst színekben, amelyek mindemellett a kiváló hangelnyeléssel rendelkeznek. Rendszere: Élkiképzés: Méretek: C SK 6 x 6 mm, Lapvastagság: 19 mm (kb. 3, kg/m²) a w =,9 az EN ISO szerint NRC =,95 az ASTM C 423 szerint kiváló hangelnyelő D n,f,w = 28 db az EN 1848 szerint 1,,8,6,55,4,2,35,4,8,65,85,85,9,9,95 1, 1, Új értékek 9

10 Rendszermegoldások C RENDSZER - Látszóbordás rendszer VENTATEC tartószerkezet a naprakész kivitelezőknek az AMF-től látszó tartószerkezet sarkos (SK) vagy süllyesztett (VT) élkiképzés gyors és racionális szerelhetőség egyszerű szerelési és karbantartási munka számos nemzetközi engedély és tanúsítvány A következő termékek állnak rendelkezésre: THERMATEX Alpha Alpha ONE Alpha schwarz Alpha farbig Silence Thermofon Acoustic RL Acoustic db Acoustic 24 mm db Acoustic 3 mm SK VT 15 / 24 VT - S15 F VT - S15 / 24 F RENDSZER - Önhordó rendszer Önhordó rendszer, akár 1,8 m fesztávolságig Ideális megoldás folyosók számára Kis fugahányadnak köszönhetően az álmennyezetnek nagy felületű homogén megjelenést biztosít Gyors és hatékony szerelési munka Az álmennyezet feletti tér könnyen hozzáférhető SK (homlokoldali) A következő termékek állnak rendelkezésre: THERMATEX Alpha HD Acoustic db Acoustic 24 mm Ábra.: F2 GN (hosszoldali) AW (hosszoldali) I RENDSZER - SÁVOS - Bandraszterszerkezet párhuzamosságot hangsúlyozó rendszer látszó főtartók látszó vagy rejtett kereszttartók a bandrasztertartókhoz könnyű válaszfalak csatlakoztathatóak (rugalmas térelosztás) az álmennyezet feletti tér - szerkezettípustól függően - könnyen hozzáférhető SK (homlokoldali) A következő termékek állnak rendelkezésre: THERMATEX Alpha HD Acoustic db Acoustic 24 mm Ábra.: I2 GN (hosszoldali) AW (hosszoldali) A RENDSZER - Rejtettbordás rendszer rejtett szerkezeti profilok visszafogott, nyugodt megjelenés különféle szerkezeti megoldások (lapok kivehetőek vagy nem kivehetőek) az álmennyezet feletti tér az egyéni igényektől függően a későbbiekben is hozzáférhető ill. nem hozzáférhető AW A következő termékek állnak rendelkezésre: THERMATEX Alpha HD Acoustic Ábra.: A2 GN 1

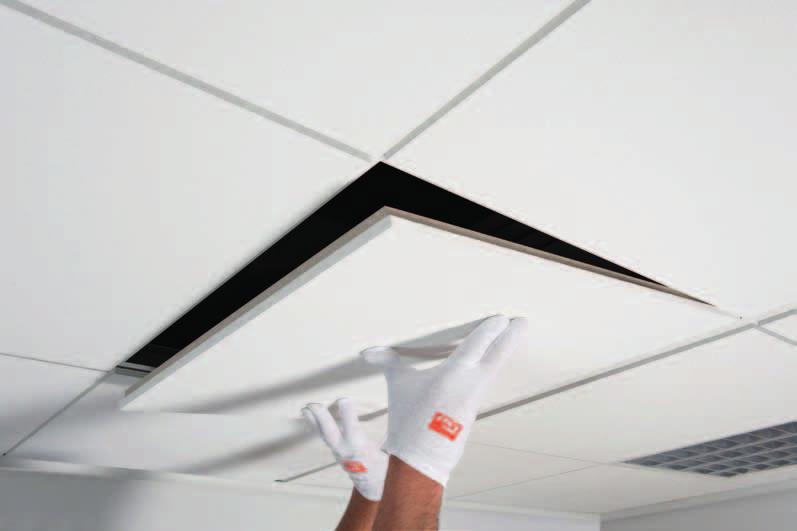

11 THERMATEX SF ACOUSTIC Összeszerelés lépésenként 1. lépés A lapot a dupla nútolással kell elsőként a szerkezetbe betolni. Ügyelni kell arra, hogy a T-tartó vízszintes talpa az alsó nútban feküdjön, különben a következő lépések nem hajthatók végre. Élkiképzések 2. lépés Ez követően a szemközti oldalt a tartószerkezetnek kell tolni. Ezt azonban minden nagyobb erőkifejtés nélkül kell véghezvinni, mivel a lapot csak a tartószerkezet megfelelő szintjére kell emelni. SF (hosszoldali) SF (homlokoldali) Falcsatlakozás és fugaszélesség Profil T24/ lépés Végezetül, elég, ha a lapokat könnyedén abba az irányba toljuk, amelybe az előző lépésben felfelé emeltük. Kérem, ügyeljen arra, hogy ezen művelet során a lapot tartsa fenn, hogy a nútot és a tartószerkezetet egymásba lehessen tolni. Ezzel egyidejűleg a szembenlévő oldal az alsó szintre esik vissza és így végezetül egyazon szinten helyezkedik el a rendszerben a lap mindkét oldala Árnyékfuga = 7, mm 11

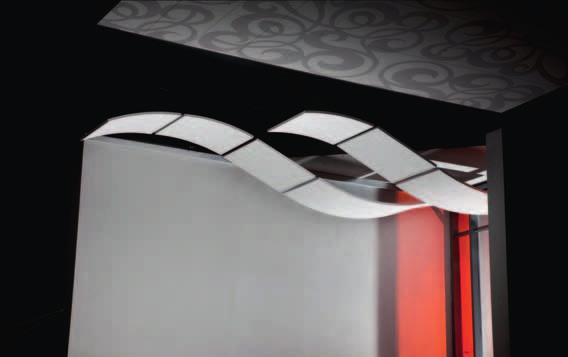

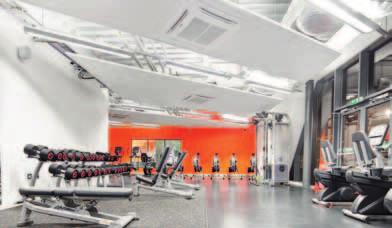

12 THERMATEX Sonic A mai modern építészet jellemző anyagai az üveg, acél és beton, mind visszaverő felületek. Ebből adódóan igen kevés akusztikus felület áll rendelkezésre. Ezek rendszerint kevésnek bizonyulnak, hogy a teret a funkciójának megfelelő akusztikus tulajdonságokkal ruházzuk fel. A THERMATEX Sonic álmennyezeti szigeteivel a helyiségben a hangot célzottan lehet csökkenteni és ezáltal a helyiség akusztikáját optimalizálni. THERMATEX Sonic element A THERMATEX Sonic element kitűnő eszköz, ha a helyiséget kevés anyag felhasználásával szeretnénk hatékonyan csillapítani és optimális az akusztikai hiányosságok igényes ellensúlyozására. Előnyei: egyszerű szerelés kerek és szögletes elemek közel feltűnésmentesen elhelyezett függesztések rugalmas függesztés KERET NÉLKÜL THERMATEX Sonic arc Különlegesen elegáns kialakítási lehetőséget biztosít a THERMATEX Sonic arc a konkáv és konvex elemek változatos elhelyezésével. Előnyei: konvex és konkáv elemek nagy színválaszték rugalmas függesztés egyszerű és racionális felszerelhetőség THERMATEX Sonic sky Sokszínűségével és változatos formai megjelenésével a THERMATEX Sonic sky az építészek és tervezők alkotói szabadságához kíván hozzájárulni. Előnyei: rugalmas méretek különleges formák (pl. trapéz, háromszög, prizma) változatos függesztési rendszer (pl. srégen a manzárdtető alatt) felületek nagy választékban lámpák és műszaki elemek beépítése lehetséges 12

13 SPECIÁLIS AKUSZTIKAI MEGOLDÁSOK AMF lamellás rendszer AMF Falpanelek Túl kevés a hangelnyelő felület a helyiségben? AMF LAMELLÁS RENDSZER - az Ön akusztikus megoldása. A lamellás rendszer kibővíti az akusztikailag aktiválható felületeket a helyiségben, a rendelkezésre álló álmennyezet- és a falfelületeken felül. Az építészeti alkotóelem által sokoldalú beépítési lehetőség adódik a helyiségben a hang elnyelésére és az akusztika javítására. A zárt keret és a különféle AMF- felületek kombinációja egyesíti a funkcionalitást az esztétikával. A decens, alig látható nemesacél-függesztő a súlytalanság és elegancia benyomását kelti. Az előadó helyiségek akusztikájának tervezésekor fontos kritérium a tér hangterjedési tulajdonsága. Mit ér a legpontosabb utózengésiidő számítás, ha az értékek elvileg elfogadható tartományban vannak, de a hangelnyelő felületek egyenletes elosztására nem figyeltek. Előnyös, kiegészítő hangelnyelő panelek elhelyezése a falakon. Együttműködésben a hangelnyelő álmennyezettel, valamint a hangvisszaverő bútorokkal és személyekkel jobb akusztikai körülményeket érhetünk el. Így különösen egy kocka-alakú helyiségben hatásosan elkerülhetők a zavaró dübörgő hatások és visszhangok. Az AMF különböző lehetőségeket kínál: RENDELKEZÉSRE ÁLLÓ MÉRETEK mm-ben 12 x 3 15 x 3 12 x 6 18 x 3 erősen hangelnyelő, üvegfátyol bevonattal mechanikailag ellenálló, lyuggatott fémbevonattal a felület nyomtatással igény szerint díszíthető a különböző méreteknek köszönhetően rugalmas Tömeg: kb. 6 kg/db (12 x 6 mm) További méretek megrendelésre 13

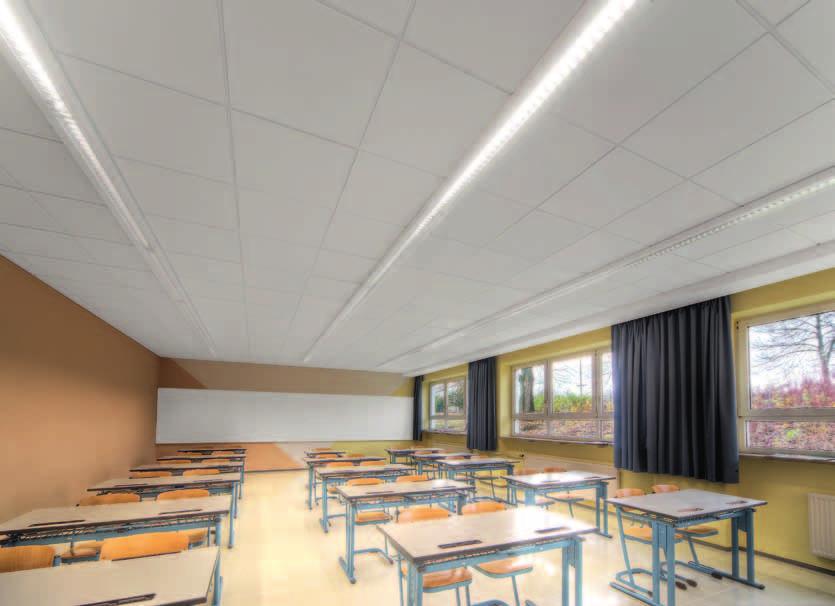

14 MEGVALÓSULT REÁLISKOLAI PROJEKT Egy reáliskola felújításakor erősen kifogásolt volt az egyes osztálytermek térakusztikája, túl hosszú utózengési idővel. A helyszínen - kitűzött időpont szerint - rögzített adatokkal utózengési számításokat végeztek. Az eredmény kb. 1,8 s-os középértéket mutatott. Ahhoz, hogy ezt a számított értéket megerősítsék a 2. ábrán láthatóan a felújítás helyszínén is végeztek mérést és az utózengési időt T mid = 1,65 s értékkel igazolták. Ekkor a mikrofonok és hangszórók elhelyezkedését többször változtatták, hogy a lehető legnagyobb mérési biztonságot érjék el. A helyiség méretéből a DIN 1841 segítségével számították az elérendő utózengési időt, amit így,6 s-ban határoztak meg, a hozzátartozó toleranciasávval. A kivitelezési javaslat (lásd 1. ábra) szerint valósult meg a felújítás, kiegészítő hangelnyelő felületként falpaneleket helyeztek el az ábrán látható helyzetben. Utózengési-időszámításunk eredményeként erre a megoldásra, amelyet a DIN 1841 is ajánlott,,6 s-os középértéket adott ki. A helyi járási hivatal, mint beruházó igazolta a mért értéket egy végleges utózengési idő-mérésen. A hangszórók és mikrofonok elrendezését az állapotfelméréskor végzett méréseknél alkalmazott módon ismételték. A mérés eredményeit a 2. ábrán mutatjuk be, T m =,6 s középértéket adtak. 1. ábra Álmennyezet kialakítása kiváló hangelnyelő hangvisszaverő tábla falpanel Osztályterem 14

15 A HELYISÉG KIALAKÍTÁSÁNAK RÉSZLETEI A helyiséget a felújítás előtti állapotban festett betonfödém és téglafalak jellemezték. Az osztályterem berendezése a megszokottak szerint: ablakok függönyökkel, linóleumburkolat, tábla, kemény asztal és székek. A felújításkor THERMATEX Alpha lapokat alkalmaztak és a tanári asztal feletti területen megerősítésként egy hangvisszaverő álmennyezet típust; az THERMATEX Acoustic RL-t építettek be. Ennek a kombinációnak az előnye, hogy megjelenésében nem megkülönböztethető a kiválóan hangelnyelő (THERMATEX Alpha) és a hangvisszaverő (THERMATEX Acoustic RL) felület. Az THERMATEX Acoustic Range termékcsaládból származó mindkét típus mint a család további terméke is sima, homogén, fehér felületet biztosít. A hátfal zavaró hangvisszaverődéseinek csökkentésére falpaneleket helyeztek el. Ezek mechanikailag ellenálló lyuggatott fém kazettákból állnak, melyeket akusztikus betétekkel láttak el. 2. ábra Téglatest alakú osztályterem: az utózengési idő mért értékei a felújítás előtt és után, üres állapotban Utózengési idő T / s 3,5 3, 2,5 2, 1,5 1,,5 Utózengési idő mért értéke felújítás előtt Utózengési idő mért értéke felújítás után A tűrési tartomány felső határa A tűrési tartomány alsó határa 15

16 További információkért kérje az AMF AKUSZTIKA-program /3. rész/ katalógusát. A nyomtatásból adódóan a katalógusban szereplő és az eredeti termékek között szín- és minőségbeli különbségek lehetnek. A termék kiválasztásának ezért mindig mintalap alapján kell történnie. Minden, az AMF- álmennyezetekre vonatkozó adat és műszaki információ, amely ebben a katalógusban, ill. más közleményben megjelent, laboratóriumi körülmények között mért vizsgálati eredményeken alapszik. Az ügyfél felelőssége, hogy ezek az adatok és információk a kívánt specifikus alkalmazási területnek megfelelnek- e. Minden adat a technika aktuális állásának megfelelő. Minden vizsgálati tanúsítványt, szakvéleményt, illetve szerkezeti útmutatást,amelyek az adott rendszernél fontosak figyelembe kell venni! Az adatok az AMF termékek és rendszerelemek kizárólagos használatát feltételezik, melyek együttes hatását belső és külső vizsgálatok igazolják. Más termékekkel vagy rendszerelemekkel történő kombináció esetén ezért mindenféle szavatosság és felelősség kizárt. Tovabbá figyelembe kell venni, hogy különböző gyártói jelöléssel ellátott (gyártási idő, gyártási szám) termékeket együtt nem szabad beépíteni. Az előzetes tájékoztatás néllküli műszaki változtatások jogát fenntartjuk. Egyébként az általános eladási, szállítási és fizetési feltételeink érvényesek. Az aktuális műszaki adatokat és információkat a műszaki termékinformációknál találják a cím alatt. Ezen katalógus új kiadásával hatályát veszti! Tévedések és nyomdai hibák lehetőségét fenntartjuk. Az álmennyezetek esetében az építőipari termékekre vonatkozó 89/16/EWG irányelv helyét az EN európai szabvány vette át. Ez rögzíti az álmennyezeti elemekre és álmennyezeti rendszerekre vonatkozó CE ismertetőjegy lényeges kritériumait. A RAL minőségi védjegy az AMF ásványgyapot termékek hosszantartó minőségét és biológiai lebonthatóságát garantálja. Knauf AMF Kft. Budafoki út Budapest Tel: +36 () Fax: +36 () info@knaufamf.hu A Knauf AMF GmbH & Co KG az ISO 91 és az ISO 141 szerint minősített vállalat. 1% recycleable Kék angyal minősítés az alábbi AMF termékeknek: - THERMATEX (Standard) - THERMATEX ACOUSTIC RANGE - ECOMIN 11/212
