ÁLMENNYEZETI RENDSZEREK. Teret adnak az újdonságoknak EGÉSZSÉGÜGY

Átírás

1 ÁLMENNYEZETI RENDSZEREK Teret adnak az újdonságoknak EGÉSZSÉGÜGY M A D E I N G E R M A N Y

2 INNOVATÍV ÁLMENNYEZETI TECHNOLÓGIA AZ EGÉSZSÉGÜGY SZÁMÁRA TARTALOMJEGYZÉK Egészségügyi intézmények 3 Egészségügyi intézményekben lévő helyiségek típusai 4 Sokrétű követelmények az egészségügyben 5 Tiszta tér követelmények 6 Baktériumokkal és gombákkal szembeni ellenállóképesség 8 Tisztíthatóság- kémiai ellenállóképesség 10 Akusztika a higiénia területén 12 AMF Egészségügyi megoldások 14 AMF Rendszermegoldások 20 AMF Tűzvédelem 24 Soundmosaic és Beamex rendszer 25 Címek 26 Katalógusrendelés 29 Terméklista 31 Hogy egyszerűbbé és átláthatóbbá tegyük az Önök számára, termékprogramunkat témánként rendszereztük. Ezen katalógus - Alkalmazási területek 2. rész - tartalmazza az egészségügyi intézmények számára kialakított álmennyezeti programunkat. A program 1-6. részében részletes információkat találnak termékeinkről. Katalógust mindehhez az ezen katalógus végén található igénylőlap elfaxolásával vagy egyszerűen és kényelmesen a honlapról letöltve kaphatnak. 2

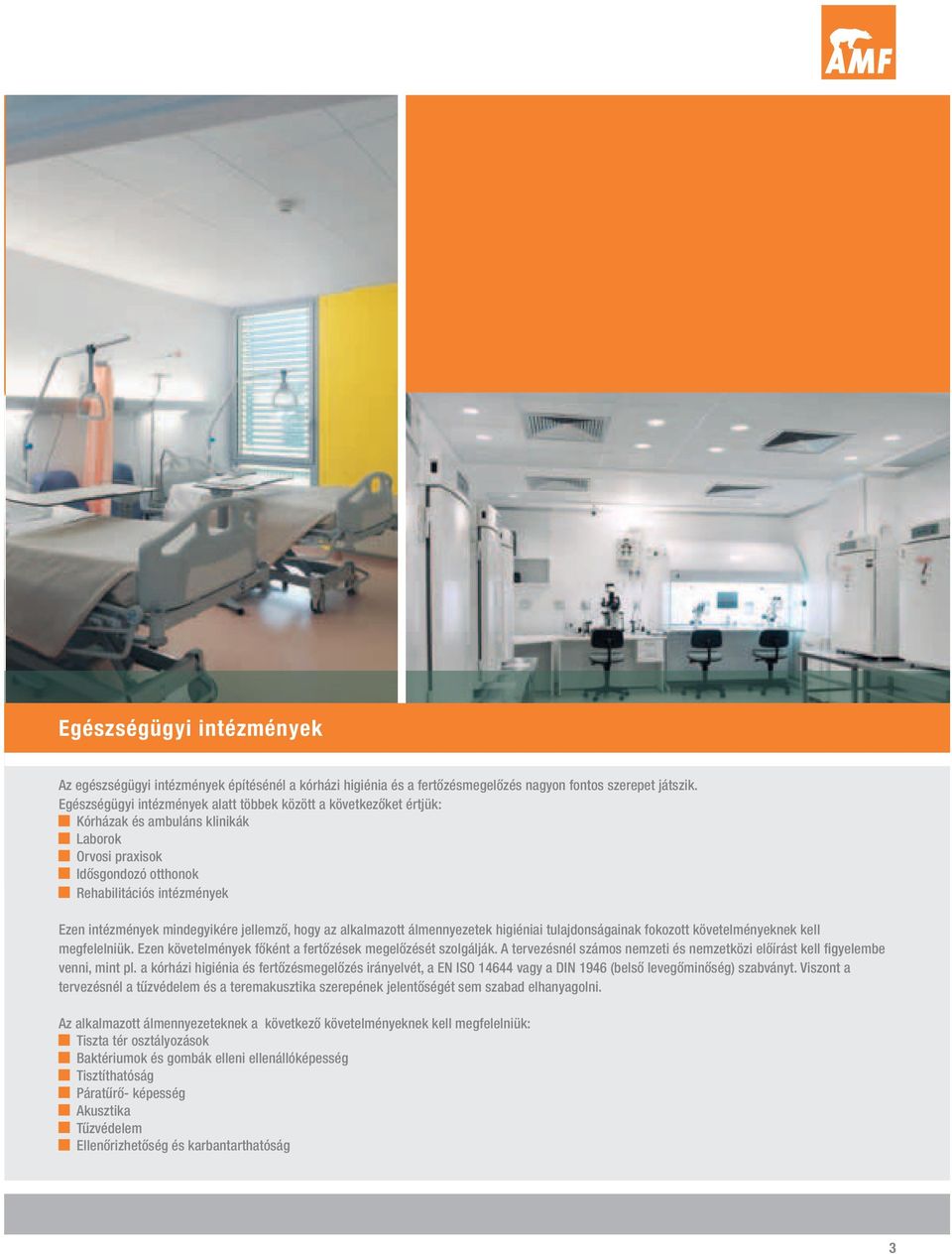

3 Egészségügyi intézmények Az egészségügyi intézmények építésénél a kórházi higiénia és a fertőzésmegelőzés nagyon fontos szerepet játszik. Egészségügyi intézmények alatt többek között a következőket értjük: Kórházak és ambuláns klinikák Laborok Orvosi praxisok Idősgondozó otthonok Rehabilitációs intézmények Ezen intézmények mindegyikére jellemző, hogy az alkalmazott álmennyezetek higiéniai tulajdonságainak fokozott követelményeknek kell megfelelniük. Ezen követelmények főként a fertőzések megelőzését szolgálják. A tervezésnél számos nemzeti és nemzetközi előírást kell figyelembe venni, mint pl. a kórházi higiénia és fertőzésmegelőzés irányelvét, a EN ISO vagy a DIN 1946 (belső levegőminőség) szabványt. Viszont a tervezésnél a tűzvédelem és a teremakusztika szerepének jelentőségét sem szabad elhanyagolni. Az alkalmazott álmennyezeteknek a következő követelményeknek kell megfelelniük: Tiszta tér osztályozások Baktériumok és gombák elleni ellenállóképesség Tisztíthatóság Páratűrő- képesség Akusztika Tűzvédelem Ellenőrizhetőség és karbantarthatóság 3

4 AZ EGÉSZSÉGÜGYI INTÉZMÉNYEKBEN LÉVŐ HELYISÉGEK TÍPUSAI Betegszoba Intenzívállomás Vizsgáló Folyosó Labor Konyha Tisztálkodási helyiségek Irodák / Igazgatási részleg Bejárat / Váróterem 4

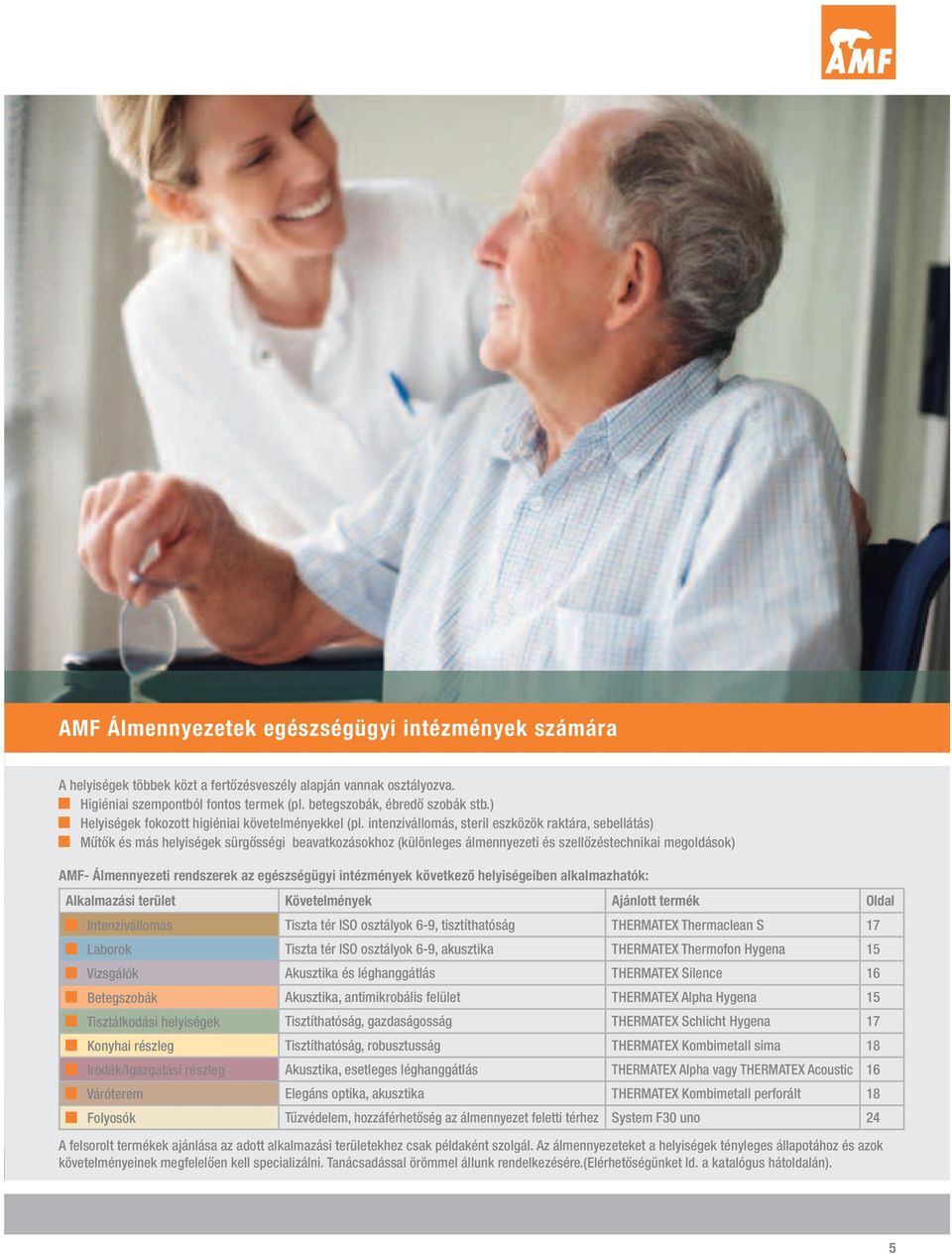

5 AMF Álmennyezetek egészségügyi intézmények számára A helyiségek többek közt a fertőzésveszély alapján vannak osztályozva. Higiéniai szempontból fontos termek (pl. betegszobák, ébredő szobák stb.) Helyiségek fokozott higiéniai követelményekkel (pl. intenzívállomás, steril eszközök raktára, sebellátás) Műtők és más helyiségek sürgősségi beavatkozásokhoz (különleges álmennyezeti és szellőzéstechnikai megoldások) AMF- Álmennyezeti rendszerek az egészségügyi intézmények következő helyiségeiben alkalmazhatók: Alkalmazási terület Követelmények Ajánlott termék Oldal Intenzívállomás Tiszta tér ISO osztályok 6-9, tisztíthatóság THERMATEX Thermaclean S 17 Laborok Tiszta tér ISO osztályok 6-9, akusztika THERMATEX Thermofon Hygena 15 Vizsgálók Akusztika és léghanggátlás THERMATEX Silence 16 Betegszobák Akusztika, antimikrobális felület THERMATEX Alpha Hygena 15 Tisztálkodási helyiségek Tisztíthatóság, gazdaságosság THERMATEX Schlicht Hygena 17 Konyhai részleg Tisztíthatóság, robusztusság THERMATEX Kombimetall sima 18 Irodák/Igazgatási részleg Akusztika, esetleges léghanggátlás THERMATEX Alpha vagy THERMATEX Acoustic 16 Váróterem Elegáns optika, akusztika THERMATEX Kombimetall perforált 18 Folyosók Tűzvédelem, hozzáférhetőség az álmennyezet feletti térhez System F30 uno 24 A felsorolt termékek ajánlása az adott alkalmazási területekhez csak példaként szolgál. Az álmennyezeteket a helyiségek tényleges állapotához és azok követelményeinek megfelelően kell specializálni. Tanácsadással örömmel állunk rendelkezésére.(elérhetőségünket ld. a katalógus hátoldalán). 5

6 TISZTA TÉR KÖVETELMÉNYEK A tiszta térrel egy meghatározott terület jön létre, amely lehetővé teszi a tiszta feltételek melletti munkavégzést. Ezen feltételek meglétét az egészségügyben elsősorban a műtőkben és a laborokban követelik meg. A tiszta terek lehetővé teszik, hogy a levegőben lévő részecskék által közvetített szennyeződéseket egy bizonyos fokig korlátozzák. Ezért kell minden, a tiszta térhez jóváhagyott anyagnak, így az álmennyezeteknek is szigorú elvárásoknak megfelelni a részecske emisszióra vonatkozóan. Mindazonáltal a legjelentősebb zavaró tényező a tiszta terekben az ember maga. A védőruházat ellenére az emberen keresztül kerül a legtöbb szennyező részecske a környezetbe. De a különféle gépeken vagy a szűrőberendezések kisebb lyukain stb. keresztül is szennyeződés jut a levegőbe. Azonban a hőmérsékletkülönbségek, rezgések vagy elektrosztatikus hatások éppúgy megzavarhatják a légáramlást és ezzel a helyiség tisztaságát negatívan befolyásolhatják. A rossz vagy a nem ellenőrzött légáramlások sebfertőzésekhez vezethetnek, amelyek műtét utáni problémákat okoznak. OSZTÁLYOZÁS A legismertebb szabvány a tiszta tér technológia területén a EN ISO szerinti tiszta tér osztályba sorolás. Ez a szabvány ig ISO osztályokba sorolja a tiszta tereket, amely rendszerben a 1 - es osztály a legmagasabb tisztasági követelményeknek felel meg. MEGJEGYZÉS A VIZSGÁLATHOZ Annak ellenére, hogy a függesztett álmennyezetek csak turbulens légármalású tiszta terekbe építhetők be, az AMF termékeket maximális biztonságra törekedve magasabb tiszta tér osztályok követelményei szerint is vizsgálták. turbulencia - szegény kiszorító áramlás turbulens áramlás ISO A tiszta terekkel szemben támasztott követelmények Mérési folyamat Rendkívül érzékeny mérő eszközökkel meghatározható a tiszta tér levegőjében fellelhető részecskék száma. A részecskék számának meghatározása a levegő által szállított részecskeszámot adja és minősíti a vizsgált anyagot. A mért részecskék m3- kénti számának megfelelően lesznek a tiszta terek osztályozva. Az osztályozásnál csak azok a részecskecsoportok lesznek figyelembe véve, amely részecskék gyakorisága eloszlása a kritikus részecskeméret (alsó határ) 0,1 μm und 5 μm között mozog. Referenciaterhelés hangszórórezgés által Szenzorok (4 darab) 6 Szenzorok (4 darab)

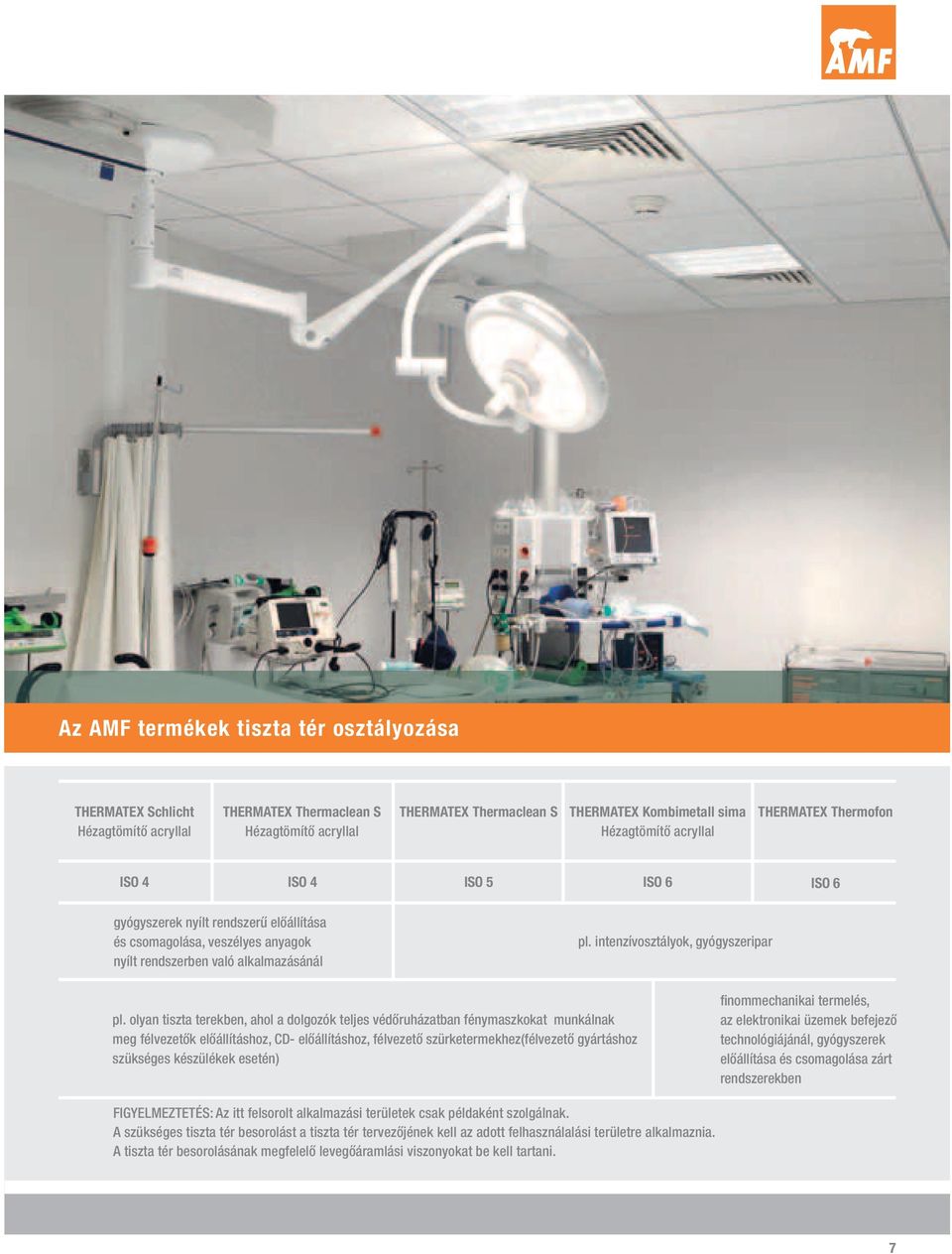

7 Az AMF termékek tiszta tér osztályozása THERMATEX Schlicht Hézagtömítő acryllal THERMATEX Thermaclean S Hézagtömítő acryllal THERMATEX Thermaclean S THERMATEX Kombimetall sima Hézagtömítő acryllal THERMATEX Thermofon ISO 4 ISO 4 ISO 5 ISO 6 ISO 6 gyógyszerek nyílt rendszerű előállítása és csomagolása, veszélyes anyagok nyílt rendszerben való alkalmazásánál pl. intenzívosztályok, gyógyszeripar pl. olyan tiszta terekben, ahol a dolgozók teljes védőruházatban fénymaszkokat munkálnak meg félvezetők előállításhoz, CD- előállításhoz, félvezető szürketermekhez(félvezető gyártáshoz szükséges készülékek esetén) finommechanikai termelés, az elektronikai üzemek befejező technológiájánál, gyógyszerek előállítása és csomagolása zárt rendszerekben FIGYELMEZTETÉS: Az itt felsorolt alkalmazási területek csak példaként szolgálnak. A szükséges tiszta tér besorolást a tiszta tér tervezőjének kell az adott felhasználalási területre alkalmaznia. A tiszta tér besorolásának megfelelő levegőáramlási viszonyokat be kell tartani. 7

8 BAKTÉRIUMOKKAL ÉS GOMBÁKKAL SZEMBENI ELLENÁLLÓKÉPESSÉG A kórházak és klinikák túlzott leterhelése miatt nő a kórokozók elterjedésésnek a veszélye és ezzel együtt a már beteg emberek megfertőződésének a veszélye. Ezért a kórházakban a higiéniai szempontok egyre nagyobb jelentőséggel bírnak. Az átfogó szabályozási rendszerek a higiéniai feltételek javulását és ezáltal a fertőzési ráták csökkenését szolgálják. A klinikáknak és az orvosi praxisoknak a mindennapok higiéniai követelményeinek betartása mellett ügyelniük kell arra, hogy az épület maga is megfeleljen a higiéniai követelményeknek. Ezért van szükség az olyan álmennyezetek beépítésére, amelyek megfelelnek eme magas elvárásoknak és a higiéniai intézkedéseket támogatják. Az AMF- álmennyezet Hygena felületképzéssel speciálisan arra lett kialakítva, hogy az a baktérium és gombafertőzéseknek ellenálljon. Az álmennyezet baktericid és fungisztatikus funkciója a mikroorganizmusok növekedésének visszaszorításával képes megakadályozni a helyiség további terhelését. Ezzel a THERMATEX Hygena rendkívül jó megoldást kínál orvosi praxisokban, laborokban, illetve gyógyszeripari intézményekben való alkalmazásra. Minden THERMATEX felülethez opcionálisan választható a Hygena felületképzés különösen jól kombinálható a sima lapfelületekkel. 8

9 Az ASTM G21/G22 vizsgálat szerinti ellenálóság meghatározása a különböző gomba, - baktérium és élesztőtörzsek ellen. A vizsgálatból jól kitűnik, hogy a Hygena bevonattal ellátott kísérleti mintákat a gombák és baktériumok nem támadják meg és ezáltal ellenállóak egy mikrobiális fertőzöttséggel szemben. E. coli (gátlás) Bactillus subtilis (gátlás) Staph. epidermidis (gátlás) 9

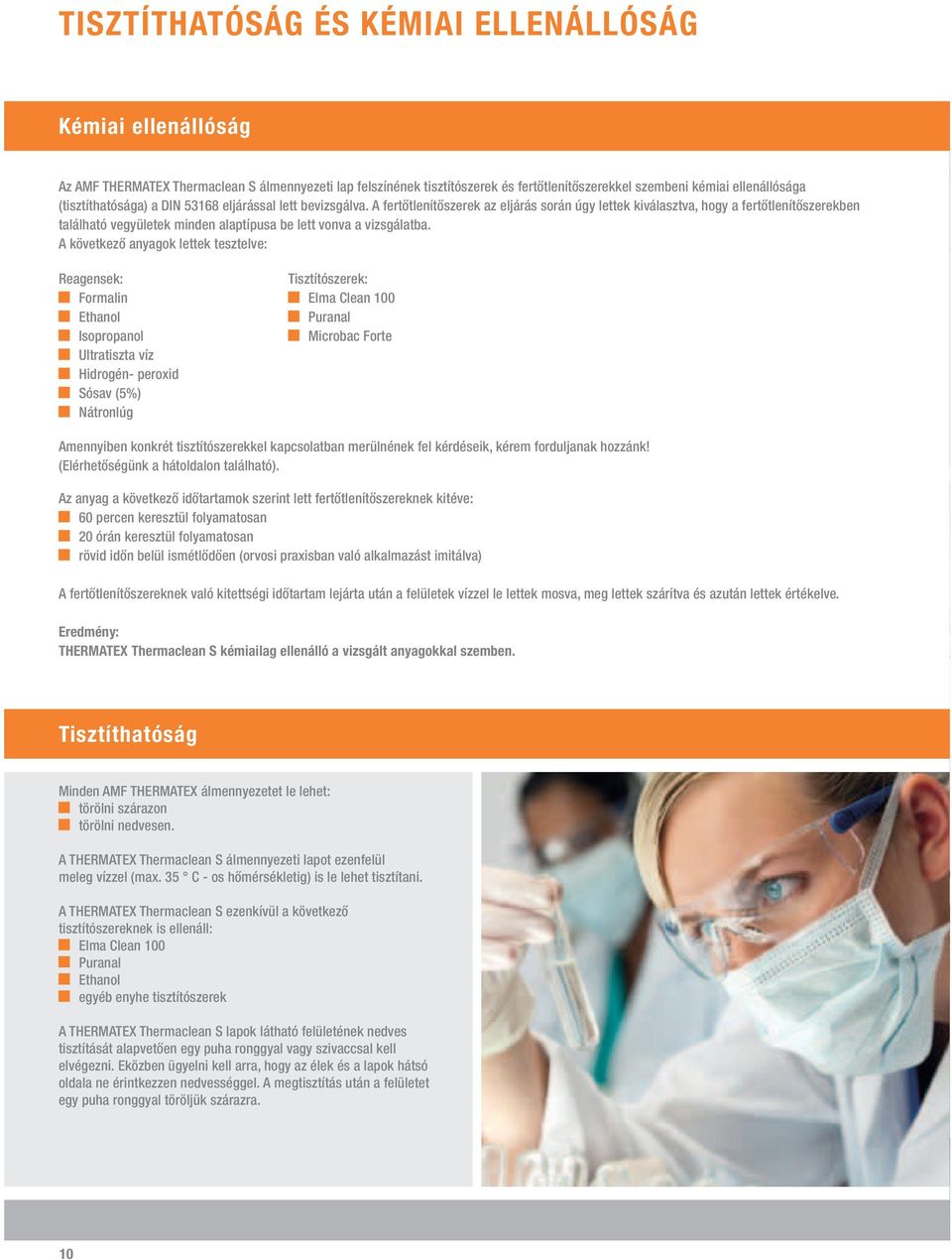

10 TISZTÍTHATÓSÁG ÉS KÉMIAI ELLENÁLLÓSÁG Kémiai ellenállóság Az AMF THERMATEX Thermaclean S álmennyezeti lap felszínének tisztítószerek és fertőtlenítőszerekkel szembeni kémiai ellenállósága (tisztíthatósága) a DIN eljárással lett bevizsgálva. A fertőtlenítőszerek az eljárás során úgy lettek kiválasztva, hogy a fertőtlenítőszerekben található vegyületek minden alaptípusa be lett vonva a vizsgálatba. A következő anyagok lettek tesztelve: Reagensek: Formalin Ethanol Isopropanol Ultratiszta víz Hidrogén- peroxid Sósav (5%) Nátronlúg Tisztítószerek: Elma Clean 100 Puranal Microbac Forte Amennyiben konkrét tisztítószerekkel kapcsolatban merülnének fel kérdéseik, kérem forduljanak hozzánk! (Elérhetőségünk a hátoldalon található). Az anyag a következő időtartamok szerint lett fertőtlenítőszereknek kitéve: 60 percen keresztül folyamatosan 20 órán keresztül folyamatosan rövid időn belül ismétlődően (orvosi praxisban való alkalmazást imitálva) A fertőtlenítőszereknek való kitettségi időtartam lejárta után a felületek vízzel le lettek mosva, meg lettek szárítva és azután lettek értékelve. Eredmény: THERMATEX Thermaclean S kémiailag ellenálló a vizsgált anyagokkal szemben. Tisztíthatóság Minden AMF THERMATEX álmennyezetet le lehet: törölni szárazon törölni nedvesen. A THERMATEX Thermaclean S álmennyezeti lapot ezenfelül meleg vízzel (max. 35 C - os hőmérsékletig) is le lehet tisztítani. A THERMATEX Thermaclean S ezenkívül a következő tisztítószereknek is ellenáll: Elma Clean 100 Puranal Ethanol egyéb enyhe tisztítószerek A THERMATEX Thermaclean S lapok látható felületének nedves tisztítását alapvetően egy puha ronggyal vagy szivaccsal kell elvégezni. Eközben ügyelni kell arra, hogy az élek és a lapok hátsó oldala ne érintkezzen nedvességgel. A megtisztítás után a felületet egy puha ronggyal töröljük szárazra. 10

11 11

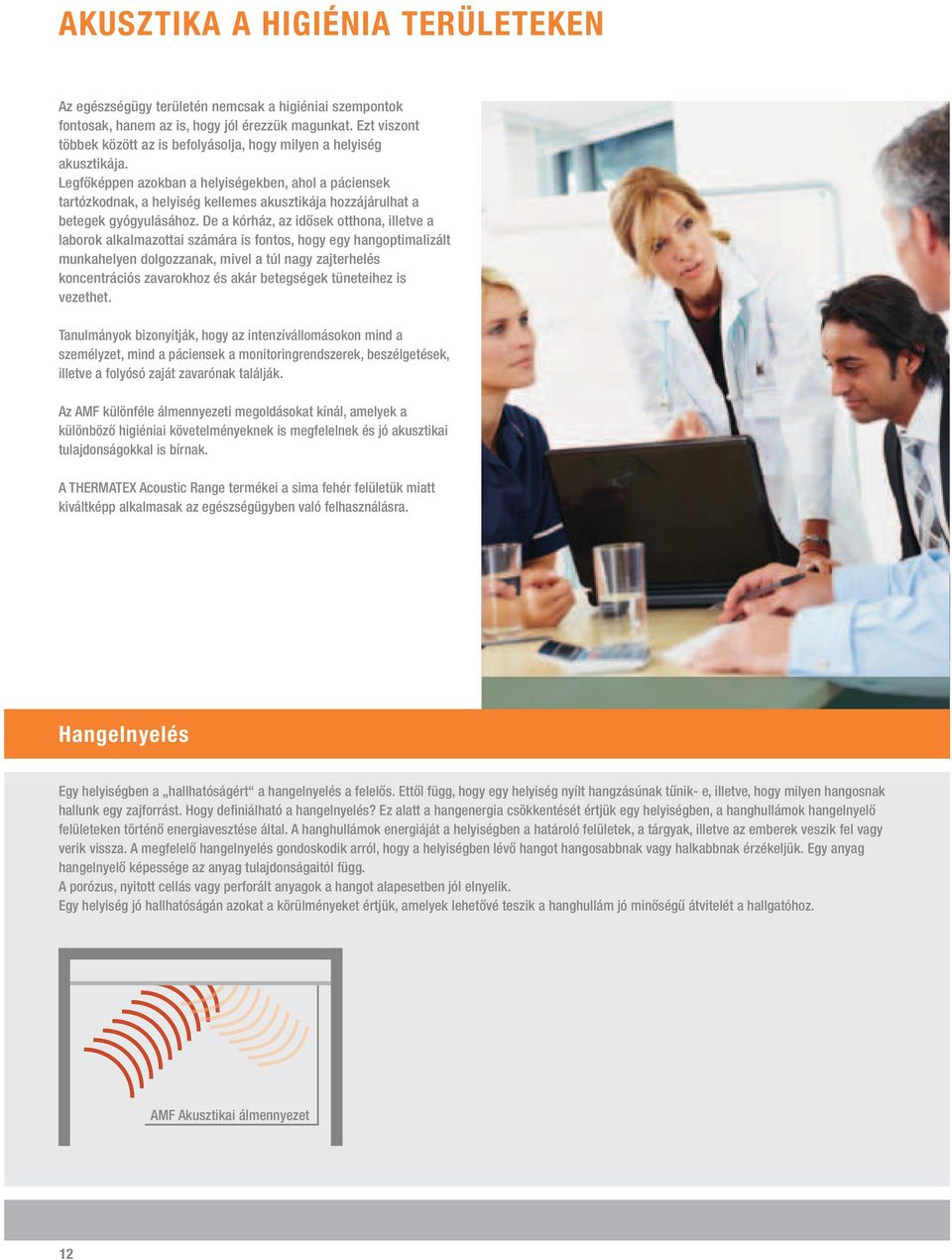

12 AKUSZTIKA A HIGIÉNIA TERÜLETEKEN Az egészségügy területén nemcsak a higiéniai szempontok fontosak, hanem az is, hogy jól érezzük magunkat. Ezt viszont többek között az is befolyásolja, hogy milyen a helyiség akusztikája. Legfőképpen azokban a helyiségekben, ahol a páciensek tartózkodnak, a helyiség kellemes akusztikája hozzájárulhat a betegek gyógyulásához. De a kórház, az idősek otthona, illetve a laborok alkalmazottai számára is fontos, hogy egy hangoptimalizált munkahelyen dolgozzanak, mivel a túl nagy zajterhelés koncentrációs zavarokhoz és akár betegségek tüneteihez is vezethet. Tanulmányok bizonyítják, hogy az intenzívállomásokon mind a személyzet, mind a páciensek a monitoringrendszerek, beszélgetések, illetve a folyósó zaját zavarónak találják. Az AMF különféle álmennyezeti megoldásokat kínál, amelyek a különböző higiéniai követelményeknek is megfelelnek és jó akusztikai tulajdonságokkal is bírnak. A THERMATEX Acoustic Range termékei a sima fehér felületük miatt kiváltképp alkalmasak az egészségügyben való felhasználásra. Reinigungsmittelbeständigkeit Hangelnyelés Egy helyiségben a hallhatóságért a hangelnyelés a felelős. Ettől függ, hogy egy helyiség nyílt hangzásúnak tűnik- e, illetve, hogy milyen hangosnak hallunk egy zajforrást. Hogy definiálható a hangelnyelés? Ez alatt a hangenergia csökkentését értjük egy helyiségben, a hanghullámok hangelnyelő felületeken történő energiavesztése által. A hanghullámok energiáját a helyiségben a határoló felületek, a tárgyak, illetve az emberek veszik fel vagy verik vissza. A megfelelő hangelnyelés gondoskodik arról, hogy a helyiségben lévő hangot hangosabbnak vagy halkabbnak érzékeljük. Egy anyag hangelnyelő képessége az anyag tulajdonságaitól függ. A porózus, nyitott cellás vagy perforált anyagok a hangot alapesetben jól elnyelik. Egy helyiség jó hallhatóságán azokat a körülményeket értjük, amelyek lehetővé teszik a hanghullám jó minőségű átvitelét a hallgatóhoz. AMF Akusztikai álmennyezet 12

13 Léghanggátlás Az álmennnyezet, mint minden terek közti szerkezet, hozzájárul a helyiségek közötti hang terjedéséhez. Ezért szükséges az álmennyezeti anyagot lehetőleg magas léghanggátló értékekkel ellátni. Ebben az esetben egy maximalizálisi problémát kell megoldani, nem úgy, mint a hangelnyelésnél, ahol egy optimalizálási problémát kell megoldani. Az AMF hanggátló álmennyezetek magas hanggátlási értékeket érnek el és alkalmasak a helyiségek közti hangátvitel csökkentésére. Tűzvédő doboz AMF Akusztikai álmennyezet Válaszfal 13

14 AMF EGÉSZSÉGÜGYI MEGOLDÁSOK Az AMF álmennyezeti program egészségügyi intézmények számára kialakított termékei sokoldalú tulajdonságaikkal emelkednek ki és járulnak hozzá a higiéniai körülmények javításához. Így ez a program tiszta terek számára az ISO 4 osztályig tanúsított álmennyezeteket foglal magába. Emelett a baktericid és a fungisztatikus funkcióval ellátott Hygena felületképzés megakadályozza a kórokozók elterjedését. A speciális tulajdonságok, mint a tisztíthatóság, kémiai ellenállóság és páratűrő- képesség különösen fontosak kórházakban, idősek otthonában és laborokban stb. való alkalmazhatóság esetében. Az AMF álmennyezeti rendszerek egy nedves- eljárással (wetfelt process) előállított ásványi magból állnak, amely az igényeknek megfelelően lesz perforálva, színezve, üvegszövet vagy fém bevonattal ellátva. Ezáltal nemcsak az álmennyezet megjelenése lesz meghatározó, hanem a műszaki tulajdonsága is. Így az AMF álmenynyezetek kiváló hangelnyelő és léghanggátló értékekkel és emellett még rendkívül jó tűzvédelmi tulajdonságokkal is rendelkeznek. Az álmennyezeti lapok modern, biológialiag lebomló ásványgyapotból, agyagból, keményítőből és perlitből készülnek, ez adja a termékek természetes karakterét. THERMATEX Alpha Hygena (19 mm vastag) Thermofon Hygena (15 mm vastag) Silence Hygena (43 mm vastag) Acoustic Hygena (19 mm vastag) Thermaclean S (15 mm vastag) Schlicht Hygena (15 mm vastag) Kombimetall sima (21 mm vastag) Kombimetall perforált (21 mm vastag) Antimikrobiális HYGENA HYGENA HYGENA HYGENA BIOPRUF HYGENA bevonat Tiszta tér osztály ISO 6 ISO 4* / 5 ISO 4* ISO 6* Tisztíthatóság Kémiai ellenállóság nedvesen letörölhető nedvesen letörölhető nedvesen letörölhető nedvesen letörölhető nedvesen lemosható igen, megvizsgálva nedvesen letörölhető nedvesen lemosható nedvesen letörölhető Páratűrő - képesség 95% RH 95% RH 95% RH 95% RH 95% RH 95% RH 90% RH** 90% RH** Hangelnyelés α w = 0,95 NRC = 0,90 α w = 0,80 (H) NRC = 0,85 α w = 0,85 (H) NRC = 0,90 α w = 0,65(H) NRC = 0,70 kérésre α w = 0,10 (L) NRC = 0,10 α w = 0,25 (L) NRC = 0,25 α w = 0,65 (H) NRC = 0,70 Léghanggátlás 26 db 28 db 44 db db 34 db 34 db 42 db 42 db Tűzvédelem (vizsgálati tanúsítvány alapján) A2-s1,d0 F30-F90 A2-s1,d0 A2-s1,d0 A2-s1,d0 F30-F120 A2-s3,d0 F30-F90 A2-s1,d0 F30-F90 A2-s1,d0 F30-F120 A2-s1,d0 F30-F120 * Acryl lezárással ** változó levegőpáratartalom esetén 30 C -ig 14

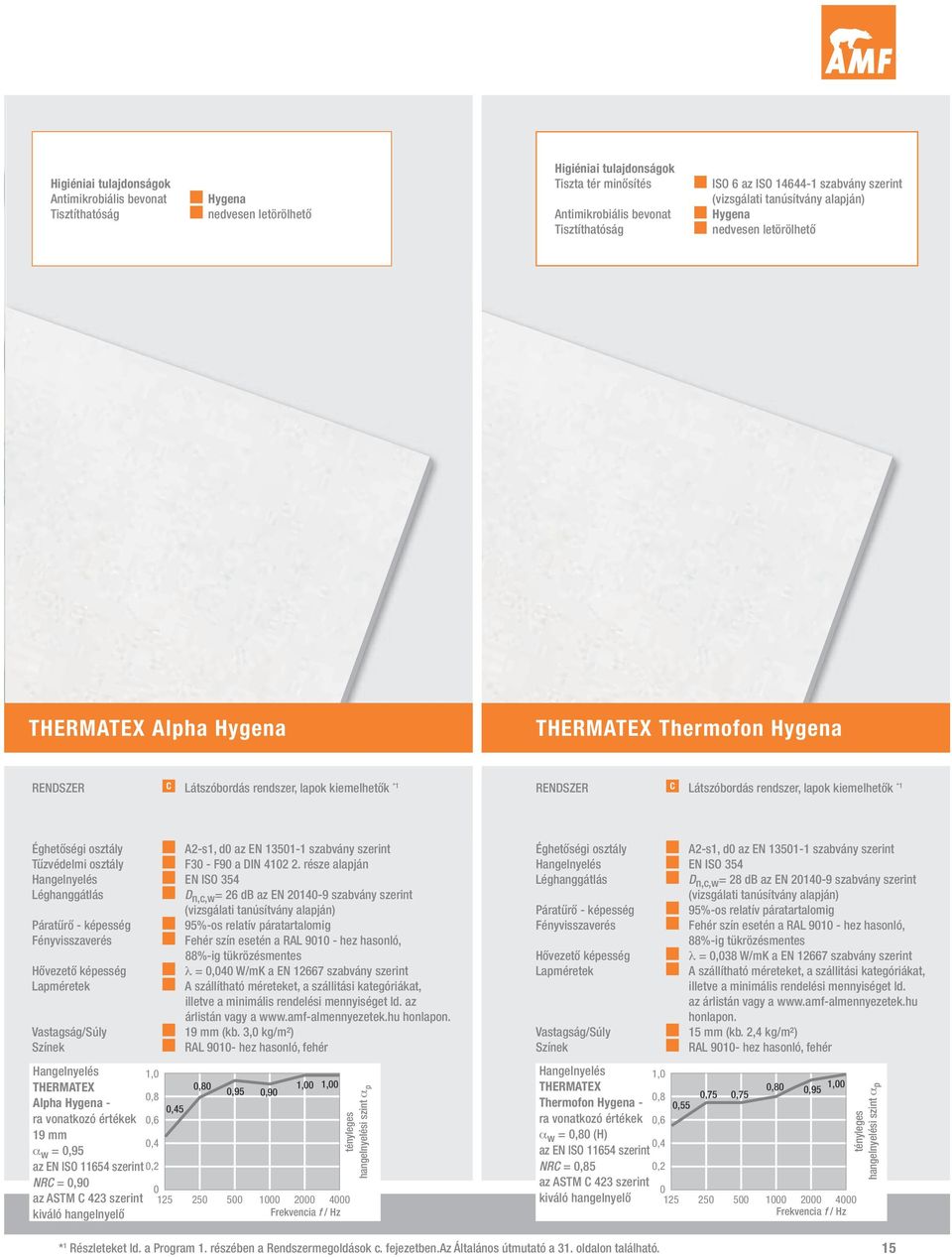

15 Higiéniai tulajdonságok Antimikrobiális bevonat Tisztíthatóság Hygena nedvesen letörölhető Higiéniai tulajdonságok Tiszta tér minősítés Antimikrobiális bevonat Tisztíthatóság ISO 6 az ISO szabvány szerint (vizsgálati tanúsítvány alapján) Hygena nedvesen letörölhető THERMATEX Alpha Hygena THERMATEX Thermofon Hygena RENDSZER C Látszóbordás rendszer, lapok kiemelhetők *1 RENDSZER C Látszóbordás rendszer, lapok kiemelhetők *1 Éghetőségi osztály A2-s1, d0 az EN szabvány szerint Tűzvédelmi osztály F30 - F90 a DIN része alapján Hangelnyelés EN ISO 354 Léghanggátlás D n,c,w = 26 db az EN szabvány szerint (vizsgálati tanúsítvány alapján) Páratűrő - képesség 95%-os relatív páratartalomig Fényvisszaverés Fehér szín esetén a RAL hez hasonló, 88%-ig tükrözésmentes Hővezető képesség λ = 0,040 W/mK a EN szabvány szerint Lapméretek A szállítható méreteket, a szállitási kategóriákat, illetve a minimális rendelési mennyiséget ld. az árlistán vagy a honlapon. Vastagság/Súly 19 mm (kb. 3,0 kg/m²) Színek RAL hez hasonló, fehér Hangelnyelés 1,0 THERMATEX 0,80 1,00 1,00 0,95 0,8 0,90 Alpha Hygena - 0,45 ra vonatkozó értékek 0,6 19 mm a w = 0,95 0,4 az EN ISO szerint 0,2 NRC = 0,90 0 az ASTM C 423 szerint kiváló hangelnyelő Frekvencia f / Hz tényleges hangelnyelési szint a p Éghetőségi osztály A2-s1, d0 az EN szabvány szerint Hangelnyelés EN ISO 354 Léghanggátlás D n,c,w = 28 db az EN szabvány szerint (vizsgálati tanúsítvány alapján) Páratűrő - képesség 95%-os relatív páratartalomig Fényvisszaverés Fehér szín esetén a RAL hez hasonló, 88%-ig tükrözésmentes Hővezető képesség λ = 0,038 W/mK a EN szabvány szerint Lapméretek A szállítható méreteket, a szállitási kategóriákat, illetve a minimális rendelési mennyiséget ld. az árlistán vagy a honlapon. Vastagság/Súly 15 mm (kb. 2,4 kg/m²) Színek RAL hez hasonló, fehér Hangelnyelés THERMATEX Thermofon Hygena - ra vonatkozó értékek a w = 0,80 (H) az EN ISO szerint NRC = 0,85 az ASTM C 423 szerint kiváló hangelnyelő 1,0 0,8 0,6 0,4 0,2 0,55 0,75 0,75 0,80 0,95 1, Frekvencia f / Hz tényleges hangelnyelési szint a p * 1 Részleteket ld. a Program 1. részében a Rendszermegoldások c. fejezetben.az Általános útmutató a 31. oldalon található. 15

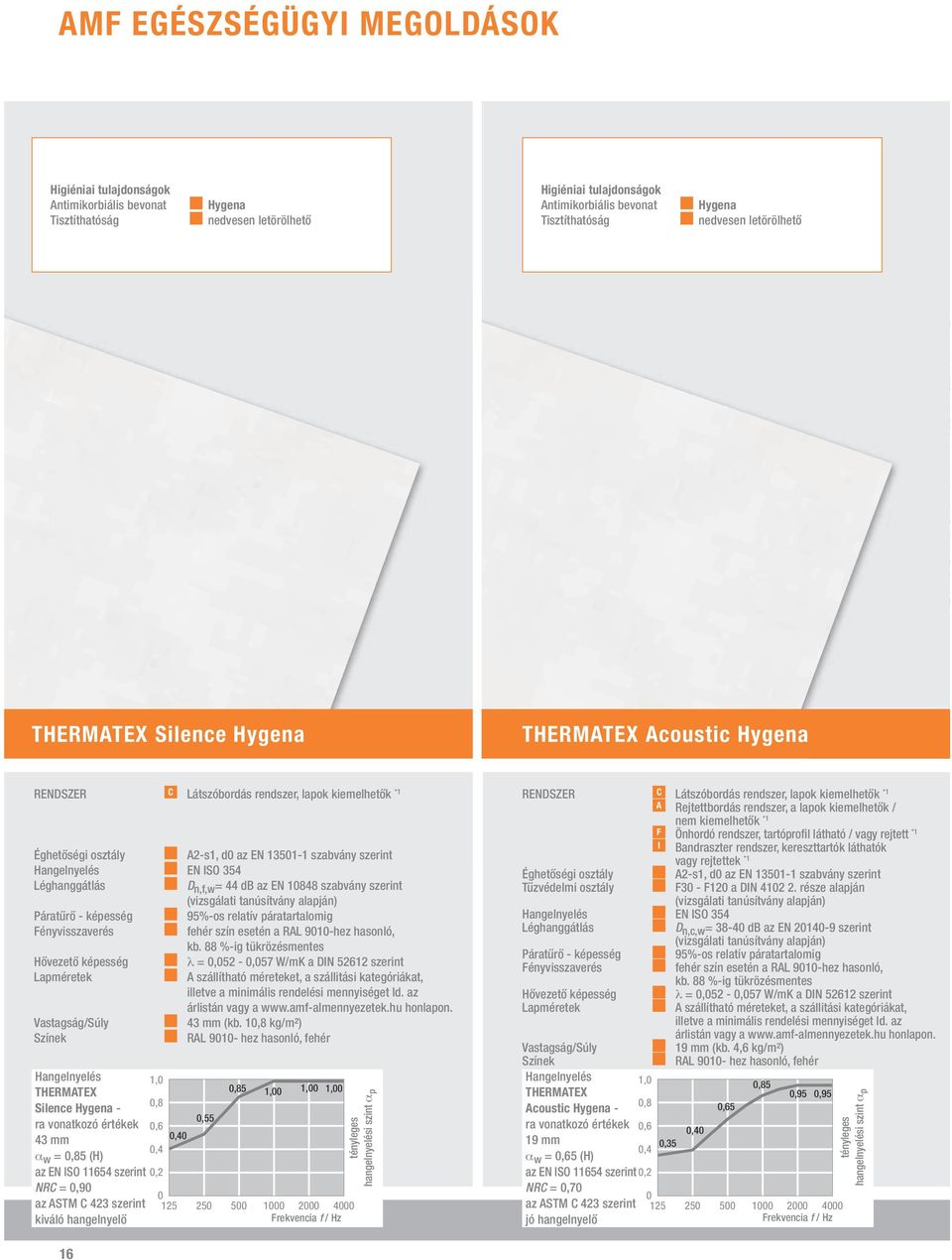

16 AMF EGÉSZSÉGÜGYI MEGOLDÁSOK Higiéniai tulajdonságok Antimikorbiális bevonat Tisztíthatóság Hygena nedvesen letörölhető Higiéniai tulajdonságok Antimikorbiális bevonat Tisztíthatóság Hygena nedvesen letörölhető THERMATEX Silence Hygena THERMATEX Acoustic Hygena RENDSZER C Látszóbordás rendszer, lapok kiemelhetők *1 Éghetőségi osztály A2-s1, d0 az EN szabvány szerint Hangelnyelés EN ISO 354 Léghanggátlás D n,f,w = 44 db az EN szabvány szerint (vizsgálati tanúsítvány alapján) Páratűrő - képesség 95%-os relatív páratartalomig Fényvisszaverés fehér szín esetén a RAL 9010-hez hasonló, kb. 88 %-ig tükrözésmentes Hővezető képesség λ = 0,052-0,057 W/mK a DIN szerint Lapméretek A szállítható méreteket, a szállitási kategóriákat, illetve a minimális rendelési mennyiséget ld. az árlistán vagy a honlapon. Vastagság/Súly 43 mm (kb. 10,8 kg/m²) Színek RAL hez hasonló, fehér Hangelnyelés THERMATEX Silence Hygena - ra vonatkozó értékek 43 mm a w = 0,85 (H) az EN ISO szerint NRC = 0,90 az ASTM C 423 szerint kiváló hangelnyelő 1,0 0,8 0,55 0,6 0,40 0,4 0,2 0,85 1,00 1,00 1, Frekvencia f / Hz tényleges hangelnyelési szint a p RENDSZER C Látszóbordás rendszer, lapok kiemelhetők *1 A Rejtettbordás rendszer, a lapok kiemelhetők / nem kiemelhetők *1 F Önhordó rendszer, tartóprofil látható / vagy rejtett *1 I Bandraszter rendszer, kereszttartók láthatók vagy rejtettek *1 Éghetőségi osztály Tűzvédelmi osztály Vastagság/Súly Színek Hangelnyelés THERMATEX Acoustic Hygena - ra vonatkozó értékek 19 mm a w = 0,65 (H) az EN ISO szerint NRC = 0,70 az ASTM C 423 szerint jó hangelnyelő 1,0 0,8 0,6 0,4 0,2 0,35 A2-s1, d0 az EN szabvány szerint F30 - F120 a DIN része alapján (vizsgálati tanúsítvány alapján) Hangelnyelés EN ISO 354 Léghanggátlás D n,c,w = db az EN szerint (vizsgálati tanúsítvány alapján) Páratűrő - képesség 95%-os relatív páratartalomig Fényvisszaverés fehér szín esetén a RAL 9010-hez hasonló, kb. 88 %-ig tükrözésmentes Hővezető képesség λ = 0,052-0,057 W/mK a DIN szerint Lapméretek A szállítható méreteket, a szállitási kategóriákat, illetve a minimális rendelési mennyiséget ld. az árlistán vagy a honlapon. 19 mm (kb. 4,6 kg/m²) RAL hez hasonló, fehér 0,40 0,65 0,85 0,95 0, Frekvencia f / Hz tényleges hangelnyelési szint a p 16

17 Higiéniai tulajdonságok Tiszta tér besorolás ISO 4/5 ISO (vizsgálati tanúsítvány alapján) Antimikorbiális bevonat Biopruf Tisztíthatóság Kémiai ellenállóság nedvesen lemosható igen (részleteket ld. a vizsgálati tanúsítványon) Higiéniai tulajdonságok Tiszta tér besorolás ISO 4 ISO (vizsgálati tanúsítvány szerint) Antimikorbiális bevonat Hygena Tisztíthatóság nedvesen letörölhető THERMATEX Thermaclean S THERMATEX Schlicht Hygena RENDSZER C Látszóbordás rendszer, lapok kiemelhetők *1 Éghetőségi osztály A2-s3, d0 az EN szabvány szerint Tűzvédelmi osztály F30 - F90 a DIN része alapján (vizsgálati tanúsítvány alapján) Hangelnyelés EN ISO 354 Léghanggátlás D n,c,w = 34 db az EN szabvány szerint (15 mm vastag, vizsgálati tanúsítvány alapján) Páratűrő - képesség 95%-os relatív páratartalomig Fényvisszaverés Fehér szín esetén a RAL hez hasonló, 81%-ig tükrözésmentes Hővezető képesség λ = 0,052-0,057 W/mK a DIN szerint Lapméretek A szállítható méreteket, a szállitási kategóriákat, illetve a minimális rendelési mennyiséget ld. az árlistán vagy a honlapon. Vastagság/Súly 15 mm (kb. 4,5 kg/m²) / 19 mm (kb. 5,7 kg/m²) Színek RAL hez hasonló, fehér RENDSZER C Látszóbordás rendszer, lapok kiemelhetők *1 A Rejtettbordás rendszer, a lapok kiemelhetők / nem kiemelhetők *1 F Önhordó rendszer, tartóprofil látható / vagy rejtett *1 I Bandraszter rendszer, kereszttartók láthatók vagy rejtettek *1 Éghetőségi osztály Tűzvédelmi osztály Vastagság/Súly Színek Hangelnyelés THERMATEX Schlicht Hygena - ra vonatkozó értékek a w = 0,10 (L) az EN ISO szerint NRC = 0,10 az ASTM C 423 szerint reflektáló 1,0 0,8 0,6 A2-s1, d0 az EN szabvány szerint F30 - F90 a DIN része alapján (vizsgálati tanúsítvány alapján) Hangelnyelés EN ISO 354 Léghanggátlás D n,c,w = 34 db az EN szabvány szerint (15 mm vastag, vizsgálati tanúsítvány alapján) Páratűrő - képesség 95%-os relatív páratartalomig Fényvisszaverés fehér szín esetén a RAL 9010-hez hasonló, kb. 92 %-ig tükrözésmentes Hővezető képesség λ = 0,052-0,057 W/mK a DIN szerint Lapméretek A szállítható méreteket, a szállitási kategóriákat, illetve a minimális rendelési mennyiséget ld. az árlistán vagy a honlapon. 15 mm (kb. 4,5 kg/m²) / 19 mm (kb. 5,7 kg/m²) RAL hez hasonló, fehér 0,4 0,25 0,20 0,2 0,10 0,05 0,05 0, Frekvencia f / Hz tényleges hangelnyelési szint a p * 1 Részleteket ld. a Program 1. részében a Rendszermegoldások c. fejezetben. Az Általános útmutató a 31. oldalon található. 17

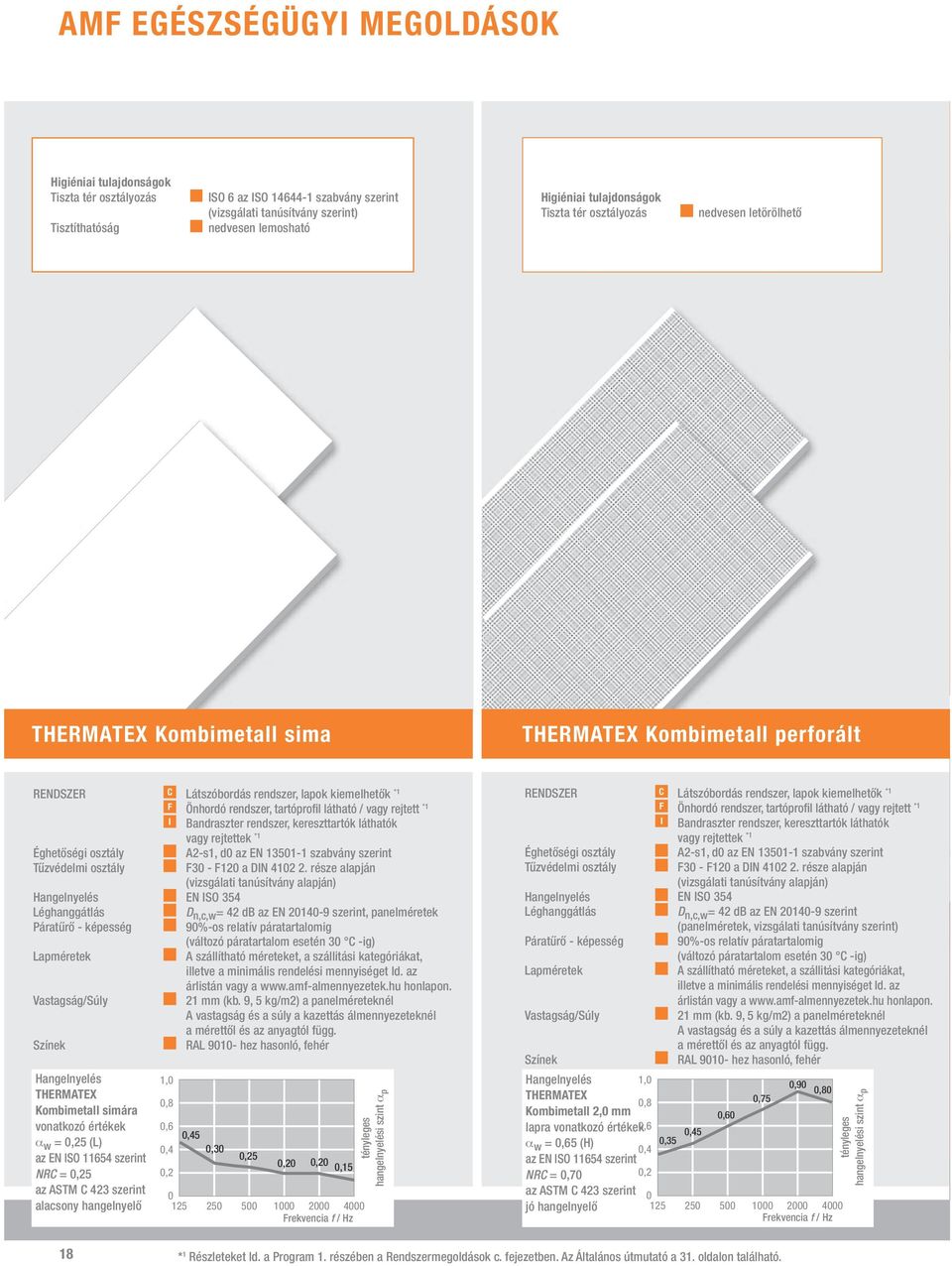

18 AMF EGÉSZSÉGÜGYI MEGOLDÁSOK Higiéniai tulajdonságok Tiszta tér osztályozás Tisztíthatóság ISO 6 az ISO szabvány szerint (vizsgálati tanúsítvány szerint) nedvesen lemosható Higiéniai tulajdonságok Tiszta tér osztályozás nedvesen letörölhető THERMATEX Kombimetall sima THERMATEX Kombimetall perforált RENDSZER C Látszóbordás rendszer, lapok kiemelhetők *1 F Önhordó rendszer, tartóprofil látható / vagy rejtett *1 I Bandraszter rendszer, kereszttartók láthatók vagy rejtettek *1 Éghetőségi osztály A2-s1, d0 az EN szabvány szerint Tűzvédelmi osztály F30 - F120 a DIN része alapján (vizsgálati tanúsítvány alapján) Hangelnyelés EN ISO 354 Léghanggátlás D n,c,w = 42 db az EN szerint, panelméretek Páratűrő - képesség 90%-os relatív páratartalomig (változó páratartalom esetén 30 C -ig) Lapméretek A szállítható méreteket, a szállitási kategóriákat, illetve a minimális rendelési mennyiséget ld. az árlistán vagy a honlapon. Vastagság/Súly 21 mm (kb. 9, 5 kg/m2) a panelméreteknél A vastagság és a súly a kazettás álmennyezeteknél a mérettől és az anyagtól függ. Színek RAL hez hasonló, fehér Hangelnyelés THERMATEX Kombimetall simára vonatkozó értékek a w = 0,25 (L) az EN ISO szerint NRC = 0,25 az ASTM C 423 szerint alacsony hangelnyelő 1,0 0,8 0,6 0,4 0,2 0,45 0,30 0,25 0,20 0,20 0, Frekvencia f / Hz tényleges hangelnyelési szint a p RENDSZER C Látszóbordás rendszer, lapok kiemelhetők *1 F Önhordó rendszer, tartóprofil látható / vagy rejtett *1 I Bandraszter rendszer, kereszttartók láthatók vagy rejtettek *1 Éghetőségi osztály A2-s1, d0 az EN szabvány szerint Tűzvédelmi osztály F30 - F120 a DIN része alapján (vizsgálati tanúsítvány alapján) Hangelnyelés EN ISO 354 Léghanggátlás D n,c,w = 42 db az EN szerint (panelméretek, vizsgálati tanúsítvány szerint) Páratűrő - képesség 90%-os relatív páratartalomig (változó páratartalom esetén 30 C -ig) Lapméretek A szállítható méreteket, a szállitási kategóriákat, illetve a minimális rendelési mennyiséget ld. az árlistán vagy a honlapon. Vastagság/Súly 21 mm (kb. 9, 5 kg/m2) a panelméreteknél A vastagság és a súly a kazettás álmennyezeteknél a mérettől és az anyagtól függ. Színek RAL hez hasonló, fehér Hangelnyelés 1,0 0,90 THERMATEX 0,80 0,8 0,75 Kombimetall 2,0 mm 0,60 lapra vonatkozó értékek0,6 0,45 a 0,35 w = 0,65 (H) 0,4 az EN ISO szerint NRC = 0,70 0,2 az ASTM C 423 szerint jó hangelnyelő Frekvencia f / Hz tényleges hangelnyelési szint a p 18 * 1 Részleteket ld. a Program 1. részében a Rendszermegoldások c. fejezetben. Az Általános útmutató a 31. oldalon található.

19 VENTATEC...ezt rakja össze! MADE IN GERMANY Az Öné a választás - válassza azt a kiképzést, amely az igényeinek megfelel. VENTATEC egyesíti a legjobb minőséget és legmagasabb flexibilitást mind a szerkezetnél, mind a logisztikánál. Ebből anyagi és időbeli előnyök következnek. A kiváló anyagminőség és a legmodernebb környezetben történő precíz gyártás biztosítja a tartószerkezet állandó magas minőségét. Rendszergyártóként együtt szállítunk Önöknek álmennyezeti lapokat és síneket egy kézből technikailag a legjobban egymással összehangolva egy optimalizált logisztikával Szerkezeti előnyök Minőség Made in Germany kiemelkedő merevség az erősítő bordázás és steppelés által Fő- és kereszttartók stabil csatlakozása nemesacél csatlakozókkal Előnyök a kivitelezésnél egyszerű kezelhetőség és összeszerelés hallható bekattintás igazolja a biztos csatlakozást a Click-rendszernél egyszerű szétszerelhetőség a click-rugó ill. steck rendszer miatt Minőség minden érzéknek - érezhető, látható, hallható Ha további információra lenne szüksége a T- rendszerrel kapcsolatban, akkor azokat megtalálja a honlapon, vagy a jelen katalógus végén lévő igénylőlap elfaxolását követően megküldjük Önnek ingyenes információs anyagunkat. 19

20 RENDSZER C Látszóbordás rendszer Tartozékok 6 JS - 15 Külső sarokelem RWL 24 / 24 -hez JS - 17 Belső sarokelem RWL 24 / 24 -hez JS - 24 Külső sarokelem az SRW 25 / 15 / 8 / 15 -hez JS - 28 Belső sarokelem SRW 25 / 15 / 8 / 15 -hez Y További falcsatlakozók az árlista alapján szállíthatók! Falszegély RWL 24 / 24 Lépcsős falszegély SRW 20 / 20 / 20 / 20 X Élkiképzések Lépcsős falszegély SRW 25 / 15 / 8 / 15 Süllyesztett kivitelnél SK 15/ 24 VT 15 / 24 VT - S15 / 24 VT - S15F Kitöltő elem FUE - 15 / 24 Látszóbordás rendszer Falcsatlakozások Raszterméret mm - ben Y X 600 x x x x x ,5 x x 1200 AMF-Ásványgyapot lapok 1 darab 2,78 2,56 1,39 1,28 2,78 2,56 2,09 VENTATEC T-Főtartó T24/ ill fm 0,84 0,80 0,84 0,80 0,84 0,80 0,84 VENTATEC T-Kereszttartó T24/ ill fm 1,67 1,60 1,67 1,60 3,34 3,20 2,50 VENTATEC T-Kereszttartó T24/ ill fm 0,84 0, RWL Falszegély 5 fm 0,60 0,60 0,60 0,60 0,60 0,60 0,60 SoS gyorsfüggesztő szemes, ill. alternatívák 6 darab 0,67 0,67 0,67 0,67 0,67 0,67 0,67 Nyomórugó DFK (opcionális) 7 darab 5,56 5,12 2,78 2,56 5,56 5,12 4,16 Függesztők távolsága 8 m 1,25 1,20 1,25 1,20 1,25 1,20 1,25 Főtartók távolsága 9 m 1,20 1,25 1,20 1,25 1,20 1,25 1,20 SK: sarkos, VK: süllyesztett, GN: nútolt, AW: bontható élkiképzés. Kérem figyelje az Általános Útmutatót a 31. oldalon. Teljes méretválasztékot ld. az árlistában! További tartozékok az árlista alapján szállíthatók! 20
