MEFA-Csúszóelemek. Csúszóelemek. Tel Fax /1. Rozsdamentes csúszóelemek lásd 13 fejezet

Átírás

1 MEFA-Csúszóelemek Csúszóelemek Csúszólemez 4/2 oldal Z-leszorító, csúszósáv 4/3 oldal Radiál-axiál elem csúszólemezhez 4/4 oldal Csúszószem 4/4 oldal Csúszófüggesztő L 4/5 oldal Csúszófüggesztő TF 4/5 oldal GL 37 csúszóelem 4/6 oldal GL 37 radiál-axiál csúszóelem 4/7 oldal GL 100 csúszóelem 4/8 oldal GL 200 csúszóelem 4/8 oldal Radiál-axiál GL csúszóelem 4/9 oldal Síncsúszó elem 45 4/10 oldal Csúszó függesztő 35 mm 4/11 oldal Görgős tartó 4/11 oldal Rozsdamentes csúszóelemek lásd 13 fejezet Tel Fax /1

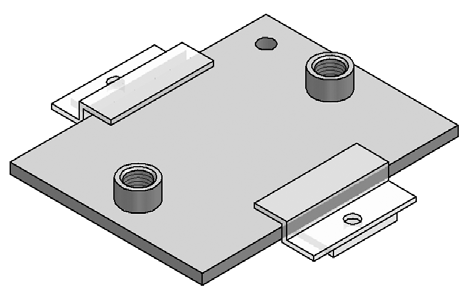

2 Csúszólemez Csúszólemez álló bilincsekhez Csúszólemez függesztett bilincsekhez Alkalmazás: Csővezetékek hosszváltozásainak Alapanyag: Acél kiegyenlítésére Anyagminőség: S235JR Szükséges tartozék: Csúszósáv, Z-leszorító (80 mm, 1-furatos) Felület: galv. horganyzott 1) Ajánlott csőméretek: (dupla csatlakozásnál) L 150 = Ø 193,0 mm csőátmérőig L 200 = Ø 299,5 mm csőátmérőig L 250 = Ø 419,0 mm csőátmérőig 1) Kültéri alkalmazáshoz rendelhető Cink-nikkel-bevonattal (Korrozióállósági osztály C3 ISO 9223). Szállítási határidő kérésre! * Szállítási határidő kérésre Megnevezés Méretek Csatlakozás a max. elmozdulás max. Tartozék: Súly Csom. Cikkszám L x B x S állítva függesztve terhelés csúszósáv Csúszólemez [mm] [mm] [mm] [mm] [kn] [Cikksz.] [kg/db] [db] Csúszólemez 150 x 100 x 8 1x Anya M , , Csúszólemez 150 x 100 x 8 1x Karmantyú 1/2" , , Csúszólemez 150 x 100 x 8 1x Karmantyú 3/4" , , Csúszólemez 150 x 100 x 8 2x Anya M , , Csúszólemez 150 x 100 x 8 2x Karmantyú 1/2" , , Csúszólemez 150 x 100 x 8 2x Karmantyú 3/4" , , Csúszólemez 200 x 100 x 8 2x Anya M , , Csúszólemez 200 x 100 x 8 2x Karmantyú 1/2" , , Csúszólemez 200 x 100 x 8 2x Karmantyú 3/4" , , Csúszólemez 200 x 100 x 8 2x Karmantyú 1" , , Csúszólemez 200 x 150 x 8* 2x Karmantyú 1/2" , , Csúszólemez 250 x 100 x 8 2x Anya M , , Csúszólemez 250 x 100 x 8 2x Karmantyú 1/2" , , Csúszólemez 250 x 100 x 8 2x Karmantyú 3/4" , , Csúszólemez 250 x 100 x 8 2x Karmantyú 1" , , Csúszólemez 250 x 200 x 8* 2x Karmantyú 1/2" , , Csúszólemez 250 x 200 x 10* 2x Karmantyú 1/2" , , Csúszólemez 300 x 200 x 10* 2x Karmantyú 1" , , Csúszólemez 300 x 200 x 12* 2x Karmantyú 1" , , Csúszólemez 300 x 250 x 12* 2x Karmantyú 1" , , Csúszólemez 350 x 200 x 12* 2x Karmantyú 1 1/4 " , , Csúszólemez 350 x 250 x 12* 2x Karmantyú 1" , , Csúszólemez 400 x 250 x 12* 2x Karmantyú 1 1/4 " , , /2 Tel Fax

3 Z-leszorító Alkalmazás: MEFA-csúszólemezek rögzítésére Alapanyag: Acél Szükséges tartozék: M10 x 25 hatlapfejű csavar, Anyagminőség: S235JR menetes alátét (profilsínnek megfelelő) Felület: galv. horganyzott 1) Megjegyzés: * Csúszólemezeknél s 12 mm Furat-Ø: 10,5 mm a Z-leszorítóhoz alátétet kell alkalmazni 1) Kültéri alkalmazásra Cink-nikkel-bevonattal is rendelhető (Korrozióállósági osztály C3 ISO 9223). Szállítási határidő kérésre! Z-Leszorító csúszósávval Megnevezés L Max. leszorítóerő / párban Rögzítési furatok száma Súly Csom. Cikkszám [mm] [kn] [db] [kg/db] [db] Z-Leszorító 80 4,5 1 0, Alátét Z-Leszorítóhoz * vastagság 2 mm 0, Csúszósáv PA 6.6 Terméktulajdonságok: Csúszási tulajdonságok Alapanyag: Polyamid 6.6 növeléséhez Tapadási ellenállás: 0,2-0,3 Alkalmazás: Csúszólemezekhez Gördülési ellenállás: 0,15-0,25 Hőállóság: C -ig Furat-Ø: 10,5 mm Csúszósáv Megnevezés Típus Méretek Furattávolság Súly Csom. Cikkszám L x B x S [mm] [mm] [kg/db] [db] Csúszósáv Standard méret 1000 x 50 x 5 furat nélkül 0, Csúszósáv 100 mm széles csúszólemezhez 163 x 50 x , Csúszósáv 150 mm széles csúszólemezhez 213 x 50 x , Csúszósáv 200 mm széles csúszólemezhez 263 x 50 x , Csúszósáv 250 mm széles csúszólemezhez 313 x 50 x , Tel Fax /3

4 Radiál-axiál elem csúszólemezhez Radiál-axiál elem csúszólemezzel (álló szerelés) Radiál-axiál elem csúszólemezzel (függesztett szerelés) Síntípus: C45 Alapanyag csúszóelem: Acél Anyagminőség csúszóelem: S235JR Alkalmazás: - Csővezetékek hosszváltozásainak Felület csúszóelem: galv. horganyzott radiál-axiál irányú felvételére - Álló, függesztett vagy felszálló Alapanyag csúszósáv: Polyamid 6.6 vezetékekhez Tapadási ellenállás: 0,2-0,3 - Nem alkalmazható oldalirányban Gördülési ellenállás: 0,15-0,25 rögzített vezetékeknél Hőállóság: C -ig Megnevezés Méret Típus L Súly Csom. Cikkszám [mm] [kg/db] [db] Radiál-axiál csúszóelem Gr. I 100 mm széles Csúszólemezhez 163 0, Radiál-axiál csúszóelem Gr. II 150 mm széles Csúszólemezhez 213 0, Radiál-axiál csúszóelem Gr. III 200 mm széles Csúszólemezhez 263 0, Csúszószem Alkalmazás: Csővezetékek hosszválto- Alapanyag: temperöntvény zásainak kiegyenlítésére Felület: galv. horganyzott egyszerűbb rögzítéseknél Csúszószem Megnevezés Menet Méretek max Alapanyagvastagság Súly Csom. Cikkszám oválfurat terhelés Szem [mm] [kn] [mm] [kg/db] [db] Csúszószem M8 25 x 11,5 3,5 4,0 0, Csúszószem M12 22 x 10,5 4,7 5,0 0, /4 Tel Fax

5 Csúszóelem L (állítható) Csúszóelemek Csúszóelem L Alkalmazás: Mennyezeti egyedi menetes száras függesztéshez Alapanyag: Acél Szállítási egység: L-csúszó függesztő, kónuszos- és kontraanya Anyagminőség: S235JR Felület: galv. horganyzott Megnevezés Menet állítható Elmozdulás max Súly Csom. Cikkszám magasság s terhelés [mm] [mm] [kn] [kg/db] [db] Csúszóelem L M ,6 0, Csúszóelem L M ,6 0, Csúszóelem TF Csúszóelem TF Alkalmazás: Mennyezeti - és sínrögzítéshez Alapanyag Csúszóelem TF: Acél Szállítási egység: Csúszólemez, furatos alátét illetve két anya Anyagminőség Csúszóelem TF: S235JR Felület Csúszóelem TF: galv. horganyzott Alapanyag csúszósáv: Polyamid 6.6 Tapadási ellenállás: 0,2-0,3 Gördülési ellenállás: 0,15-0,25 Hőállóság: C -ig Megnevezés Menet max. max Súly Csom. Cikkszám elmozdulás terhelés [mm] [kn] [kg/db] [db] Csúszóelem TF M10 (IB 660) 36 12,0 0, Csúszóelem TF M12 (IB 661) 34 12,0 0, Csúszóelem TF M16 (IB 663) 30 12,0 0, Tel Fax /5

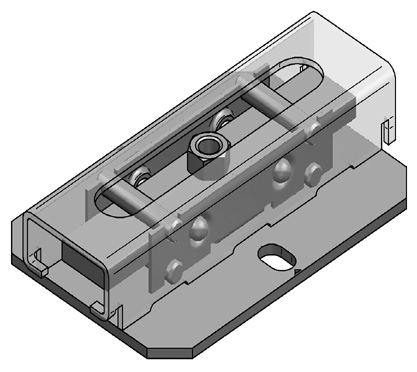

6 Csúszóelem GL 37 Csúszóelem GL 37 Alkalmazás: Axiális hosszváltozás kiegyenlítésére, Alapanyag csúszó: Acél max. 37 mm álló, függesztett Anyagminőség csúszó: S235JR vagy oldalirányban rögzített függőleges vezetékeknél Felület csúszó: galv. horganyzott Elmozdulás csúszó: max. 37 mm Megjegyzés: Szerelés után a biztosítófület behajlítani, ezáltal megakadályozva a kicsúszást. Alapanyag csúszószán: Polyamid 6.6 Tapadási ellenállás: 0,2-0,3 Gördülési ellenállás: 0,15-0,25 Hőállóság: bis C Megnevezés Csatlakozás H max terhelés Súly Csom. Cikkszám függesztett álló [mm] [kn] [kn] [kg/db] [db] Csúszóelem GL 37 1 x M8 32 1,3 1,3 0, Csúszóelem GL 37 1 x M ,3 1,3 0, Csúszóelem GL 37 1 x M ,3 1,3 0, Csúszóelem GL 37 1 x M ,3 1,3 0, Csúszóelem GL 37 1 x 1/2" 35 1,3 1,3 0, /6 Tel Fax

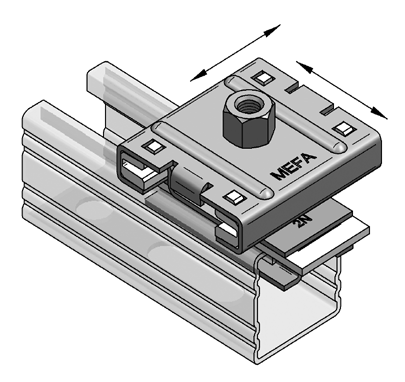

7 Csúszóelem GL 37 radiál-axiál Csúszóelemek Csúszóelem GL 37 radiál-axiál Sínrendszer: C45 Alapanyag: Acél Alkalmazás: Radiális illetve axiális hosszváltozás kiegyenlítésére Anyagminőség: S235JR álló, függesztett vagy oldalirányban Felület: galv. horganyzott rögzített függőleges vezetékeknél Elmozdulás axiálisan max 37 mm Elmozdulás radiálisan max. szerelősínhossz Szerelési egység: GL 37 csúszó és síncsúszó; előszerelt (C-profil nélkül). Alapanyag csúszószán: Polyamid 6.6 Tapadási ellenállás: 0,2-0,3 Megjegyzés: Szerelés után a biztosítófület behajlítani, Gördülési ellenállás: 0,15-0,25 ezáltal megakadályozva a kicsúszást. Hőállóság: C -ig Megnevezés max terhelés Súly Csom. Cikkszám függesztett álló [kn] [kn] [kg/db] [db] Csúszóelem GL 37 radiál-axiál M8 1,3 1,3 0, Csúszóelem GL 37 radiál-axiál M10 1,3 1,3 0, Csúszóelem GL 37 radiál-axiál M12 1,3 1,3 0, Csúszóelem GL 37 radiál-axiál M16 1,3 1,3 0, Csúszóelem GL 37 radiál-axiál 1/2" 1,3 1,3 0, Tel Fax /7

8 Csúszóelem GL 100 és GL 200 GL 100 csúszóelem (hevederrel) GL 200 csúszóelem Sínrendszer: C45 Alapanyag csúszó: Acél Alkalmazás: Axiális hosszváltozás kiegyenlítésére Anyagminőség csúszó: S235JR álló, függesztett vagy oldalirányban Felület csúszó: galv. horganyzott 1) rögzített függőleges vezetékeknél Elmozdulás GL 100 kb. 75 mm Megjegyzés: Szerelés után a biztosítófület behajlítani, Elmozdulás GL 200 kb. 165 mm ezáltal megakadályozva a kicsúszást.. Alapanyag csúszószán: Polyamid 6.6 : Tapadási ellenállás: 0,2-0,3 Gördülési ellenállás: 0,15-0,25 Hőállóság: C -ig 1) Kültéri alkalmazásra Cink-nikkel-bevonattal is rendelhető (Korrozióállósági osztály C3 ISO 9223). Szállítási határidő kérésre! Megnevezés Csatlakozás A H B max. terhelés Súly Csom. Cikkszám [mm] [mm] [mm] [kn] [kg/db] [db] Csúszóelem GL 100 1x Anya M ,0 0, x Anya M ,0 0, x Anya M ,0 0, x Karmantyú 1/2" ,0 0, Csúszóelem GL 100 1x Anya M ,0 0, hevederrel 1x Anya M ,0 0, x Anya M ,0 0, x Karmantyú 1/2" ,0 0, Csúszóelem GL 100 2x Anya M ,0 0, x Anya M ,0 0, x Anya M ,0 0, x Karmantyú 1/2" ,0 0, Csúszóelem GL 100 2x Anya M ,0 0, hevederrel 2x Anya M ,0 0, x Anya M ,0 0, x Karmantyú 1/2" ,0 0, Csúszóelem GL 200 2x Anya M ,0 0, x Anya M ,0 0, x Anya M ,0 0, x Karmantyú 1/2" ,0 0, Csúszóelem GL 200 2x Anya M ,0 0, hevederrel 2x Anya M ,0 0, x Anya M ,0 0, x Karmantyú 1/2" ,0 1, /8 Tel Fax

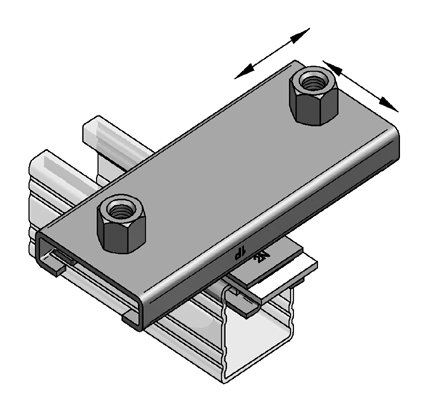

9 Csúszóelem GL 100 és GL 200 radiál-axiál Csúszóelemek Radiál-axiál csúszóelem heveder nélkül Radiál-axiál csúszóelem hevederrel Sínrendszer: C45 Alapanyag: Acél Alkalmazás: Radiális illetve axiális hosszváltozás kiegyenlítésére Anyagminőség: S235JR álló, függesztett, vagy oldalirányban Felület: galv. horganyzott rögzített függőleges vezetékeknél Elmozdulás GL 100 kb. 75 mm Elmozdulás GL 200 kb. 165 mm Szerelési egység: GL 100 illetve GL 200 vagy radiál-axiál csúszó, csúszóelem, előszerelt (C-profil nélkül). Alapanyag csúszólemez: Polyamid 6.6 Tapadási ellenállás: 0,2-0,3 Megjegyzés: Szerelés után a biztosítófület behajlítani, Gördülési ellenállás: 0,15-0,25 ezáltal megakadályozva a kicsúszást. Hőállóság: C -ig Megnevezés Csatlakozás h max. terhelés Súly Csom. Cikkszám [mm] [kn] [kg/db] [db] Csúszóelem GL 100 radiál-axiál 1x Anya M ,0 0, x Anya M ,0 0, x Anya M ,0 0, x Karmantyú 1/2" 43 2,0 0, Csúszóelem GL 100 radiál-axiál 1x Anya M ,0 1, hevederrel 1x Anya M ,0 1, x Anya M ,0 1, x Karmantyú 1/2" 48 3,0 1, Csúszóelem GL 100 radiál-axiál 2x Anya M ,0 0, x Anya M ,0 0, x Anya M ,0 0, x Karmantyú 1/2" 43 2,0 0, Csúszóelem GL 100 radiál-axiál 2x Anya M ,0 1, hevederrel 2x Anya M ,0 1, x Anya M ,0 1, x Karmantyú 1/2" 48 3,0 1, Csúszóelem GL 200 radiál-axiál 2x Anya M ,0 0, x Anya M ,0 0, x Anya M ,0 0, x Karmantyú 1/2" 43 2,0 0, Csúszóelem GL 200 radiál-axiál 2x Anya M ,0 1, hevederrel 2x Anya M ,0 1, x Anya M ,0 1, x Karmantyú 1/2" 48 3,0 1, Tel Fax /9

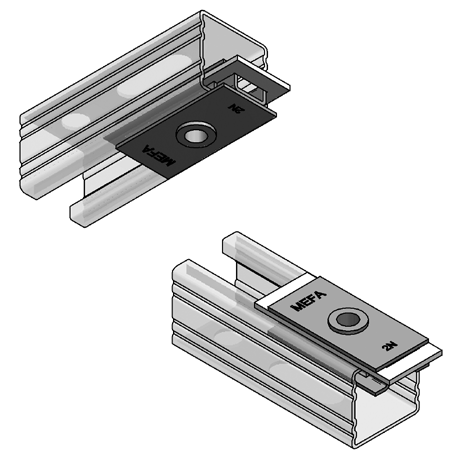

10 GL-csúszóelem kiválasztási táblázat A megadott értékek álló illetve függesztett szerelés esetén is a határértékeket tartalmazzák, amelyen belül a kombinációk ellátják funkciójukat. Csúszóelem Csőbilincs max. ajánlott hossz menetesszár / menetes cső [mm] GL 37 M8 Omnia MB 50 GL 37 M10 Omnia MB 70 GL 37 M12 Omnia MB 90 GL 37 M16 Omnia MB 110 GL 37 1/2" Standard PSM 150 GL x M10 Omnia MB 90 GL x M12 Omnia MB 110 GL x M10 Omnia MB 90 GL x M12 Omnia MB 110 GL x M12 Standard PSM 110 GL x M16 Standard PSM 160 GL x 1/2" Standard PSM 200 GL x M10 Omnia MB 90 GL x M12 Omnia MB 110 GL x M12 Standard PSM 110 GL x M16 Standard PSM 160 GL x 1/2" Standard PSM 200 Síncsúszó elem 45 Síncsúszó elem 45 Beépítés függesztett / álló Sínrendszer: C45 Alapanyag: Acél Anyagminőség: S235JR Alkalmazás: Axiális hosszváltozás kiegyenlítésére- Felület: galv. horganyzott álló, függesztett, vagy oldalirányban rögzített függőleges vezetékeknél Alapanyag csúszólemez: Polyamid 6.6 Tapadási ellenállás: 0,2-0,3 Oldalirányú erő felvételére nem alkalmas! Gördülési ellenállás: 0,15-0,25 Hőállóság: C - ig Megnevezés max. ajánlott távolság max. terhelés Súly Csom. Cikkszám csúszótest - csőbilincs/acélszerkezet függesztett álló [mm] [kn] [kn] [kg/db] [db] Síncsúszó elem 45 M8 45 2,0 2,0 0, Síncsúszó elem 45 M ,0 2,0 0, Síncsúszó elem 45 M ,0 2,0 0, /10 Tel Fax

11 Csúszó függesztő 35 mm Csúszóelemek Csúszó függesztő 35 mm Alkalmazás: Függesztett szerelések axiális irányú hosszváltozásainak kiegyenlítésére Alapanyag: Acél Megjegyzés: Csúszóelem beállításánál ügyelni kell a túlcsavarásra Anyagminőség: S235JR Ajánlás: Kontraanyával történő beállítás és rögzítés Felület: galv. horganyzott Megnevezés G1 G2 Elmozdulás s max terhelés Súly Csom. Cikkszám [mm] [kn] [kg/db] [db] Csúszó függesztő 35 mm M8 M 8 M8/ ,5 0, Csúszó függesztő 35 mm M10 M10 M8/ ,5 0, Görgős tartó Görgős tartó Alkalmazás: Axiális hosszváltozás kiegyenlítésére Alapanyag: Acél álló, oldalsó vagy függesztett csővezetékeknél Anyagminőség: S235JR Felület: galv. horganyzott Visszaállás: 0,0-0,02 Elmozdulás: 120 mm max. hőmérséklet: C - ig Megnevezés A max. max. Súly Csom. Cikkszám húzó- nyomóterhelés hajl. nyomaték [mm] [kn] [Nm] [kg/db] [db] Görgős tartó M , , Görgős tartó M , , Görgős tartó M , , Görgős tartó 1/2" 52 4, , Görgős tartó 3/4" 86 4, , Tel Fax /11

12 Görgős tartó dupla Görgős tartó dupla Alkalmazás: Axiális hosszváltozás kiegyenlítésére Alapanyag: Acél álló, oldalsó vagy függesztett csővezetékeknél Anyagminőség: S235JR Felület: galv. horganyzott Megjegyzés: DN500 csőátmérőig. a csatlakozó lemezt szereléskor Visszaállás: 0,0-0,02 fel lehet oldani, valamint a csúszókat beállítani a könnyebb Elmozdulás: 120 mm szereléshez. A csövek rögzítése után a csatlakozó lemezt max. hőmérséklet: C - ig ismét a csúszóhoz rögzíteni. Megnevezés A max. max. Súly Csom. Cikkszám húzó- nyomóterhelés hajl. nyomaték [mm] [kn] [Nm] [kg/db] [db] Görgős tartó dupla 2 x M , , Görgős tartó dupla 2 x M , , Görgős tartó dupla 2 x M , , Görgős tartó dupla 2 x 1/2" 52 8, , Görgős tartó dupla 2 x 3/4" 86 8, , /12 Tel Fax
