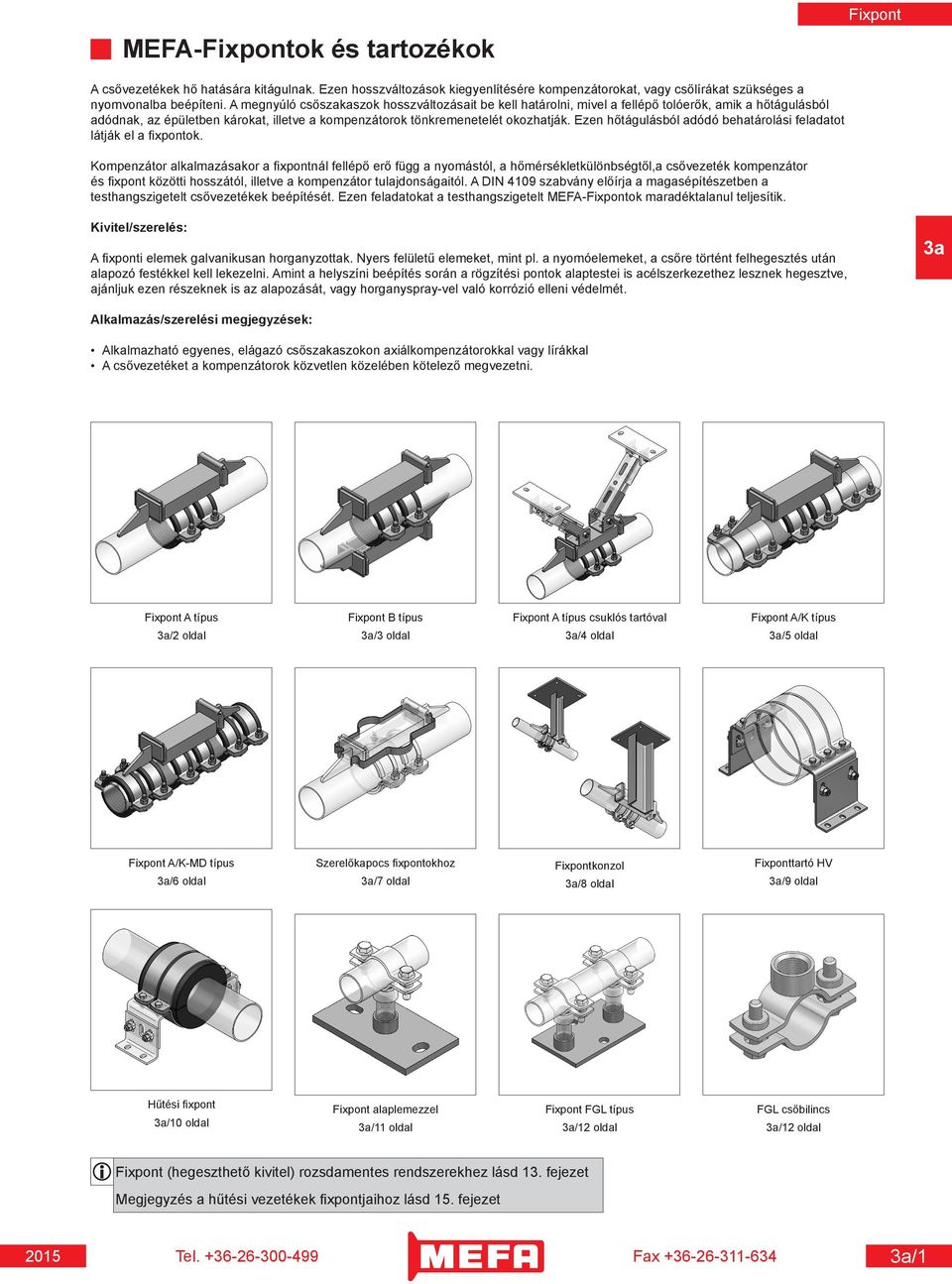

1 MEFA-Fixpontok és tartozékok Fixpont A csővezetékek hő hatására kitágulnak. Ezen hosszváltozások kiegyenlítésére kompenzátorokat, vagy csőlírákat szükséges a nyomvonalba beépíteni. A megnyúló csőszakaszok hosszváltozásait be kell határolni, mivel a fellépő tolóerők, amik a hőtágulásból adódnak, az épületben károkat, illetve a kompenzátorok tönkremenetelét okozhatják. Ezen hőtágulásból adódó behatárolási feladatot látják el a fixpontok. Kompenzátor alkalmazásakor a fixpontnál fellépő erő függ a nyomástól, a hőmérsékletkülönbségtől,a csővezeték kompenzátor és fixpont közötti hosszától, illetve a kompenzátor tulajdonságaitól. A DIN 4109 szabvány előírja a magasépítészetben a testhangszigetelt csővezetékek beépítését. Ezen feladatokat a testhangszigetelt MEFA-Fixpontok maradéktalanul teljesítik. A fixponti elemek galvanikusan horganyzottak. Nyers felületű elemeket, mint pl. a nyomóelemeket, a csőre történt felhegesztés után alapozó festékkel kell lekezelni. Amint a helyszíni beépítés során a rögzítési pontok alaptestei is acélszerkezethez lesznek hegesztve, ajánljuk ezen részeknek is az alapozását, vagy horganyspray-vel való korrózió elleni védelmét. Alkalmazás/szerelési megjegyzések: Alkalmazható egyenes, elágazó csőszakaszokon axiálkompenzátorokkal vagy lírákkal A csővezetéket a kompenzátorok közvetlen közelében kötelező megvezetni. Fixpont A típus /2 oldal Fixpont B típus /3 oldal Fixpont A típus csuklós tartóval /4 oldal Fixpont A/K típus /5 oldal Fixpont A/K-MD típus /6 oldal Szerelőkapocs fixpontokhoz /7 oldal Fixpontkonzol /8 oldal Fixponttartó HV /9 oldal Hűtési fixpont /10 oldal Fixpont alaplemezzel /11 oldal Fixpont FGL típus /12 oldal FGL csőbilincs /12 oldal Fixpont (hegeszthető kivitel) rozsdamentes rendszerekhez lásd 13. fejezet Megjegyzés a hűtési vezetékek fixpontjaihoz lásd 15. fejezet Tel Fax /1

2 Fixpont Fixpont A típus (hegeszthető kivitel) Fixpont A típus (szerelve) Fixpont A típus fixpontkonzollal Alkalmazás: ferrites acélcső Alapanyag Acél Idomacélok száma: 1 db Anyagminőség: S235JR nach DIN 4102 Nyomóelemek száma: 2 db Felület: galv. horganyzott Külső cső Ø: mm Idomacél: T-Acél (Ø 57,0 mm-ig) Betét: Gumi EPDM Szilikon U-Acél (Ø 60,3 mm-től) Hőállóság: - 35 C C - 60 C C Zajvédelem: DIN ) A teherfelvétel ill. a reakcióerő a helyszíni hegesztési varratoktól függ (min. 3 mm sarokvarrat jobb / bal). A hegesztési varrat minőségét minden esetben a helyszínen ellenőrizni kell. Baustoffklasse B2 "Normal entflammbar" Fixpont I méret, T-Acél (Tartozék: szerelőkapocs 1a / Cikkszám. 90B00310) Szilikon EPDM Alapanyag 1) Cikkszám Cikkszám Befogási Idomacél max. axiális tartomány csőbil. L1 L2 h H B reakcióerő Súly Csom. [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kn] [kg/db] [db] x 3 30 x 30 x ,5 1, x 3 30 x 30 x ,5 1, x 3 30 x 30 x ,5 1, x 3 30 x 30 x ,5 1, x 3 30 x 30 x ,5 1, x 3 30 x 30 x ,5 1, x 3 30 x 30 x ,5 1, Fixpont II méret, U-Acél (Tartozék: szerelőkapocs 2 / Cikkszám 90B00312) Szilikon EPDM 60,3 50 x 5 65 x 42 x , , ,1 50 x 5 65 x 42 x , , ,9 50 x 5 65 x 42 x , , ,0 50 x 5 65 x 42 x , , ,3 50 x 5 65 x 42 x , , ,0 50 x 5 80 x 45 x , , ,7 50 x 5 80 x 45 x , , x 5 80 x 45 x , A szerelőkapcsokat a nyomóelemek rögzítéséhez külön szükséges megrendelni (ld. /7 oldal) Szerelési útmutató ld. 15 fejezet /2 Tel Fax

3 Fixpont B típus (hegeszthető kivitel) Fixpont Fixpont B típus (szerelve) Fixpont B típus 2 db fixpontkonzollal Alkalmazás: ferrites acélcső Alapanyag Acél Idomacélok száma: 2 db Anyagminőség: S235JR nach DIN 4102 Nyomóelemek száma: 4 db Felület: galv. horganyzott Külső cső Ø: mm Idomacél: T-Acél (Ø 57,0 mm - ig) Betét: Gumi EPDM Szilikon U-Acél (Ø 60,3 mm - től) Hőállóság: - 35 C C - 60 C C Zajvédelem: DIN ) A teherfelvétel ill. a reakcióerő a helyszíni hegesztési varratoktól függ (min. 3 mm sarokvarrat jobb / bal). A hegesztési varrat minőségét minden esetben a helyszínen ellenőrizni kell. Baustoffklasse B2 "Normal entflammbar" Fixpont I méret, T-Acél (Tartozék: Szerelőkapocs 1a / Cikkszám ) Szilikon EPDM Alapanyag 1) Cikkszám Cikkszám Befogási Idomacél max. axiális tartomány csőbil. L1 L2 h H B reakcióerő Súly Csom. [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kn] [kg/db] [db] x 3 30 x 30 x , x 3 30 x 30 x , x 3 30 x 30 x , x 3 30 x 30 x , x 3 30 x 30 x , x 3 30 x 30 x , Fixpont II méret, U-Acél (Tartozék: Szerelőkapocs 2 / Cikkszám ) Szilikon EPDM 60,3 50 x 5 65 x 42 x , ,1 50 x 5 65 x 42 x , ,9 50 x 5 65 x 42 x , ,0 50 x 5 65 x 42 x , ,3 50 x 5 65 x 42 x , ,0 50 x 5 80 x 45 x , ,7 50 x 5 80 x 45 x , x 5 80 x 45 x , Fixpont III méret, U-Acél (Tartozék: Szerelőkapocs 3 / Cikkszám ) Szilikon EPDM 168,3 50 x x 55 x , ,7 50 x x 55 x , ,0 50 x x 55 x , x x 55 x , ,9 50 x x 55 x , x x 55 x , A szerelőkapcsokat a nyomóelemek rögzítéséhez külön szükséges megrendelni (ld. /7 oldal) Szerelési útmutató ld. 15 fejezet Tel Fax /3

4 Fixpont Fixpont A típus csuklós tartóval (hegeszthető kivitel) Baustoffklasse B2 "Normal entflammbar" nach DIN 4102 Fixpont A típus csuklós tartóval (szerelve) Alkalmazás: ferrites acélcső Alapanyag Acél Idomacélok száma: 1 db Anyagminőség: S235JR Nyomóelemek száma: 4 db Felület: galv. horganyzott Külső cső Ø: mm Idomacél: T-Acél (Ø 57,0 mm -ig) Betét: Gumi EPDM U-Acél (Ø 60,3 mm -től) Hőállóság: - 35 C C Zajvédelem: DIN 4109 szükséges tartozékok: Szállítási idő: 2 x talpas csuklóstartó 5 munkanap 2 x szerelősín 45/45/2,5 (változó hosszban) 8 x hatlapfejű csavar M12 x 25 4 x recés sínanya 2xM12 8 x alátét 2 x szerelőkapocs 1b vagy 2 1) A teherfelvétel ill. a reakcióerő a helyszíni hegesztési varratoktól függ (min. 3 mm sarokvarrat jobb / bal), valamint a csuklónál beépített sín hosszától és típusától. A hegesztési varrat minőségét minden esetben a helyszínen ellenőrizni kell. Fixpont I méret, T-Acél (Tartozék: Szerelőkapocs 1b / Cikkszám ) EPDM Befogási Alapanyag Idomacél max. axiális 1) Cikkszám tartomány csőbil. L1 L2 H max. H min. B reakcióerő Súly Csom. [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kn] [kg/db] [db] x 3 30 x 30 x ,5 3, x 3 30 x 30 x ,5 3, x 3 30 x 30 x ,5 3, x 3 30 x 30 x ,5 3, x 3 30 x 30 x ,5 3, x 3 30 x 30 x ,5 3, Fixpont II méret, U-Acél (Tartozék: Szerelőkapocs 2 / Cikkszám ) EPDM 60,3 50 x 5 65 x 42 x , , ,1 50 x 5 65 x 42 x , , ,9 50 x 5 65 x 42 x , ,0 50 x 5 65 x 42 x , ,3 50 x 5 65 x 42 x , , ,0 50 x 5 80 x 45 x , ,7 50 x 5 80 x 45 x , , x 5 80 x 45 x , A szerelőkapcsokat a nyomóelemek rögzítéséhez külön szükséges megrendelni (ld. /7 oldal) Szerelési útmutató ld. 15 fejezet /4 Tel Fax

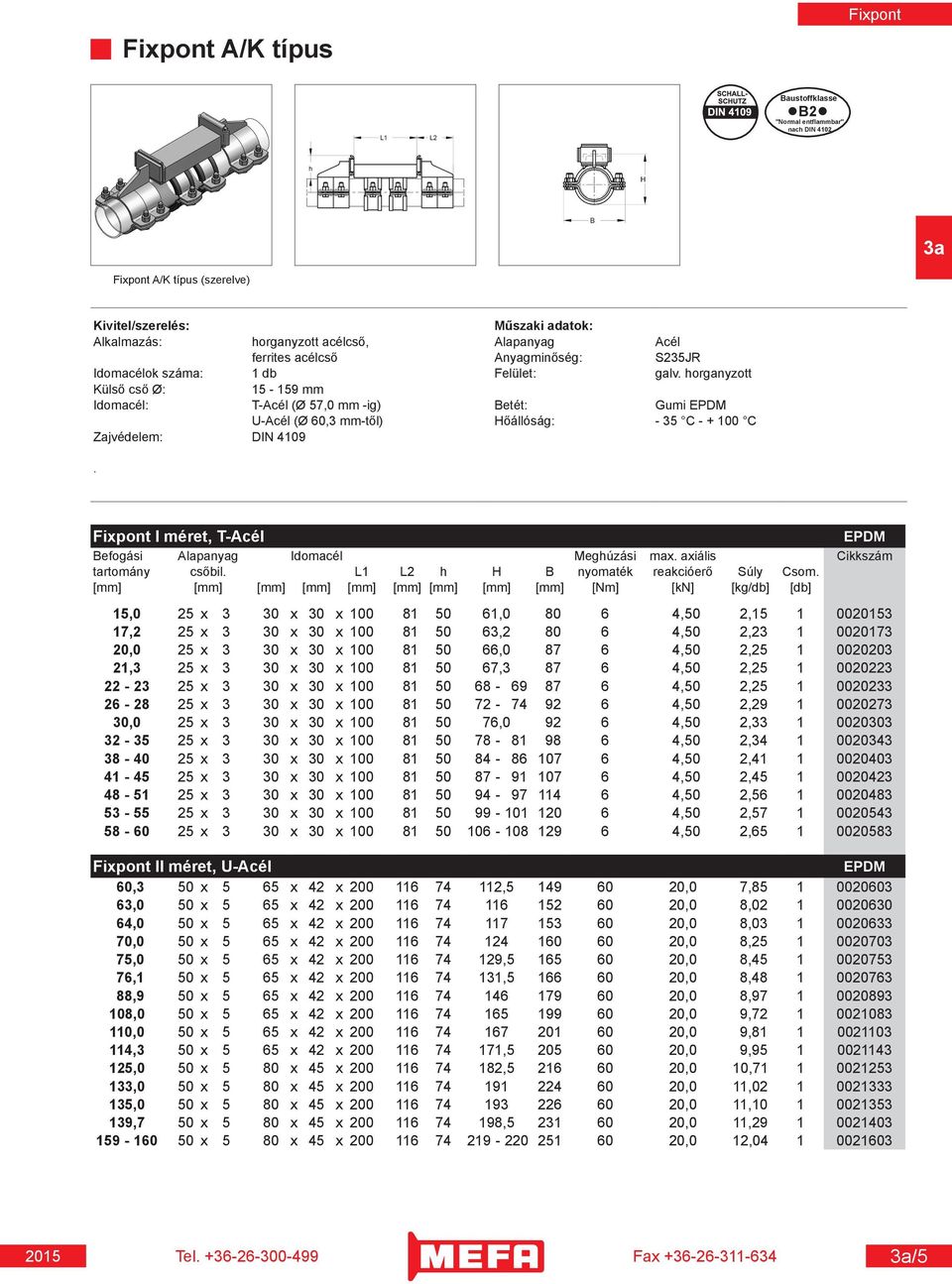

5 Fixpont A/K típus Fixpont Baustoffklasse B2 "Normal entflammbar" nach DIN 4102 Fixpont A/K típus (szerelve) Alkalmazás: horganyzott acélcső, Alapanyag Acél ferrites acélcső Anyagminőség: S235JR Idomacélok száma: 1 db Felület: galv. horganyzott Külső cső Ø: mm Idomacél: T-Acél (Ø 57,0 mm -ig) Betét: Gumi EPDM U-Acél (Ø 60,3 mm-től) Hőállóság: - 35 C C Zajvédelem: DIN Fixpont I méret, T-Acél EPDM Befogási Alapanyag Idomacél Meghúzási max. axiális Cikkszám tartomány csőbil. L1 L2 h H B nyomaték reakcióerő Súly Csom. [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [Nm] [kn] [kg/db] [db] 15,0 25 x 3 30 x 30 x , ,50 2, ,2 25 x 3 30 x 30 x , ,50 2, ,0 25 x 3 30 x 30 x , ,50 2, ,3 25 x 3 30 x 30 x , ,50 2, x 3 30 x 30 x ,50 2, x 3 30 x 30 x ,50 2, ,0 25 x 3 30 x 30 x , ,50 2, x 3 30 x 30 x ,50 2, x 3 30 x 30 x ,50 2, x 3 30 x 30 x ,50 2, x 3 30 x 30 x ,50 2, x 3 30 x 30 x ,50 2, x 3 30 x 30 x ,50 2, Fixpont II méret, U-Acél EPDM 60,3 50 x 5 65 x 42 x , ,0 7, ,0 50 x 5 65 x 42 x ,0 8, ,0 50 x 5 65 x 42 x ,0 8, ,0 50 x 5 65 x 42 x ,0 8, ,0 50 x 5 65 x 42 x , ,0 8, ,1 50 x 5 65 x 42 x , ,0 8, ,9 50 x 5 65 x 42 x ,0 8, ,0 50 x 5 65 x 42 x ,0 9, ,0 50 x 5 65 x 42 x ,0 9, ,3 50 x 5 65 x 42 x , ,0 9, ,0 50 x 5 80 x 45 x , ,0 10, ,0 50 x 5 80 x 45 x ,0 11, ,0 50 x 5 80 x 45 x ,0 11, ,7 50 x 5 80 x 45 x , ,0 11, x 5 80 x 45 x ,0 12, Tel Fax /5

6 Fixpont Fixpont A/K-MD típus Baustoffklasse B2 "Normal entflammbar" nach DIN 4102 Fixpont A/K-MD típus (szerelve) Alkalmazás: Műanyag csövekhez, Rézcsövekhez Alapanyag Acél Rozsdamentes acélcsövekhez Anyagminőség: S235JR Idomacélok száma: 1 db Felület: galv. horganyzott Külső cső Ø: mm Idomacél: T-Acél (Ø 57,0 mm -ig) Betét: Gumi EPDM U-Acél (Ø 60,3 mm -től) Hőállóság: - 35 C C Zajvédelem: DIN 4109 Fixpont I méret, T-Acél EPDM Alapanyag Befogási Idomacél Meghúzási max. axiális Cikkszám tartomány csőbil. L1 L2 h H B nyomaték reakcióerő Súly Csom. [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [Nm] [kn] [kg/db] [db] x 3 30 x 30 x ,00 2, x 3 30 x 30 x ,00 2, x 3 30 x 30 x ,00 2, x 3 30 x 30 x ,00 2, x 3 30 x 30 x ,00 2, x 3 30 x 30 x ,00 2, x 3 30 x 30 x ,00 2, Fixpont II méret, U-Acél EPDM 60,3 50 x 5 65 x 42 x , ,50 8, ,0 50 x 5 65 x 42 x , ,50 8, ,0 50 x 5 65 x 42 x , ,50 8, ,0 50 x 5 65 x 42 x , ,50 8, ,0 50 x 5 65 x 42 x , ,50 9, ,1 50 x 5 65 x 42 x , ,50 9, ,9 50 x 5 65 x 42 x , ,50 9, ,0 50 x 5 65 x 42 x , ,50 10, ,0 50 x 5 65 x 42 x , ,50 10, ,3 50 x 5 65 x 42 x , ,50 10, ,0 50 x 5 80 x 45 x , ,50 11, ,0 50 x 5 80 x 45 x , ,50 11, ,0 50 x 5 80 x 45 x , ,50 12, ,7 50 x 5 80 x 45 x , ,50 12, ,0 50 x 5 80 x 45 x , ,50 13, /6 Tel Fax

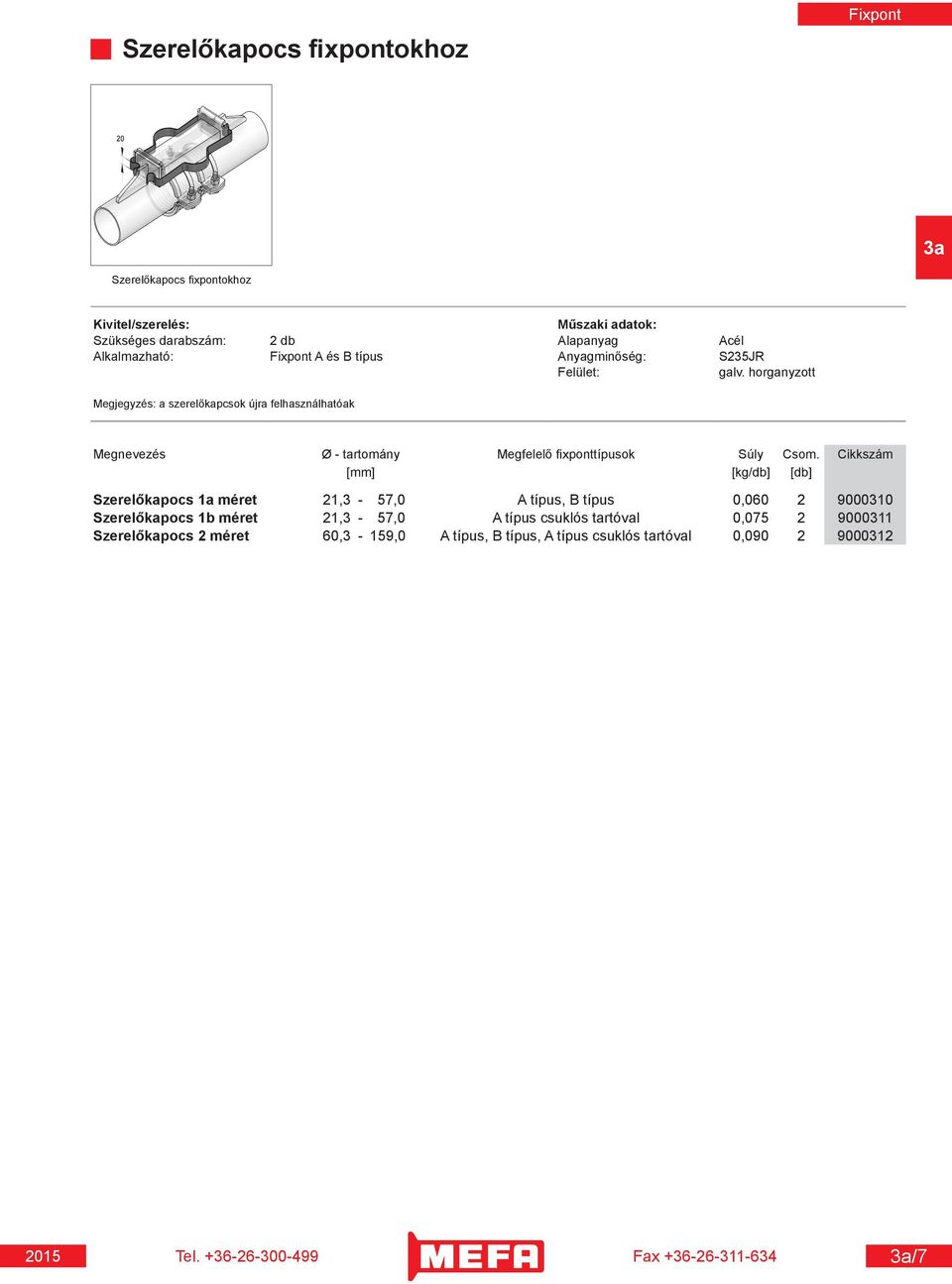

7 Szerelőkapocs fixpontokhoz Fixpont Szerelőkapocs fixpontokhoz Szükséges darabszám: 2 db Alapanyag Acél Alkalmazható: Fixpont A és B típus Anyagminőség: S235JR Felület: galv. horganyzott Megjegyzés: a szerelőkapcsok újra felhasználhatóak Megnevezés Ø - tartomány Megfelelő fixponttípusok Súly Csom. Cikkszám [mm] [kg/db] [db] Szerelőkapocs 1a méret 21,3-57,0 A típus, B típus 0, Szerelőkapocs 1b méret 21,3-57,0 A típus csuklós tartóval 0, Szerelőkapocs 2 méret 60,3-159,0 A típus, B típus, A típus csuklós tartóval 0, Tel Fax /7

8 Fixpont Fixpontkonzol F2 F2 Fixpontkonzol 50/38/750 Fixpontkonzol 120/55/750 Fixpontkonzol 50/38/750 Fixpontkonzol 120/55/750 Alapanyag: Acél Alapanyag: Acél Anyagminőség: S235JR Anyagminőség: S235JR Felület: nyers Felület: nyers * U-Acél: Lehorgonyzótalphoz hegesztve, U-Acél: Lehorgonyzótalphoz hegesztve, hosszát helyszínen kell beszabni hosszát helyszínen kell beszabni Alkalmazható: Fixpont A és B típus Alkalmazható: Fixpont A típus és B Rögzítési ajánlás: Beton B25 Rögzítési ajánlás: Beton B25 Globális biztonsági tényező γ: 1,35 Globális biztonsági tényező γ: 1,35 Határnyomaték M G : 1617,53 Nm Határnyomaték M G : 3504,20 Nm Támaszreakcióerő F AX : 10,78 kn Támaszreakcióerő F AX : 23,36 kn Támaszreakcióerő F BX : 10,78 kn Támaszreakcióerő F BX : 23,36 kn M G, F AX, F BX érvényes LF2: L= 600 mm-ig M G, F AX, F BX érvényes LF2: L= 1000 mm-ig * - kérésre horganyzott kivitelben is elérhető Fixpontkonzol 50/38/750 Megnevezés Szállítási Hossz max. terhelés Ø-tartomány Lehorgonyzótalp Súly Csom. Cikkszám hossz LKr terh.eset 2 F2 [mm] [mm] [kn] [mm] [mm] [kg/db] [db] Fixpontkonzol 50/ , x 200 x 10 7, nyers 200 8, , , , , ,27 Fixpontkonzol 120/55/750 Fixpontkonzol 120/ , x 200 x 10 13, nyers , , , , , ,00 /8 Tel Fax

9 Fixponttartó HV Fixpont Fixponttartó HV1 Fixponttartó HV2 Fixponttartó HV3 Fixponttartó HV4 Alkalmazás: Magasságállítható tartószerkezet Alapanyag Acél szigeteletlen csővezetékek rögzítéséhez. Anyagminőség: S235JR Fixpontként is alkalmazható MEFA- Felület nagyterhelésű bilincsekkel kombinálva. - idomok: tűzihorganyzott/galv.horg. Szintén alkalmazható magasságállítható - csavarok: Cink-nikkel alátámasztásként sínkonstrukciókhoz. Jellemzők: Nagy szilárdságú csavarkötés a CENTUM- Meghúzási nyomaték kalapácsfejű zárócsavarjai által. - csőbilincs: 60 Nm Egyéb alátámasztásként is használható - kalapácsfejű zárócsavar: 120 Nm (C-szerelősín, CENTUM, acélgerenda). Szállítási egység: 2 x Elem (Lábelem) 2 x Elem (Oldalelem) 4 x Kalapácsfejű zárócsavar M12 x 40 4 ill. 6 x M12 x 40 hatlapfejű csavar + M12 anya * 40 kn -os érték 3 nagyterhelésű bilincs alkalmazásakor adódik > 168 mm felett. Kisebb méreteknél F Z = 18 kn Megnevezés Hossz Tengelymag. H Csőbilincsek ajánlott Elem max. terhelés Súly Csom. Cikkszám L min-max. száma cső-ø lábelem oldalelem F X F Z [mm] [mm] [db] [mm] [Pár] [Pár] [kn] [kn] [kg/db] [db] HV /6/ /6/ , /fvz HV /6/ /6/ /40* 4, /fvz HV /6/ /6/ /40* 5, /fvz HV /6/ /6/ /40* 6, /fvz Alkalmazható nagyterhelésű bilincsek - csatlakozó nélkül lásd 14/24 (szintén rendelhető tűzihorganyzott kivitelben) Szerelési útmutató ld. 15 fejezet Tel Fax /9

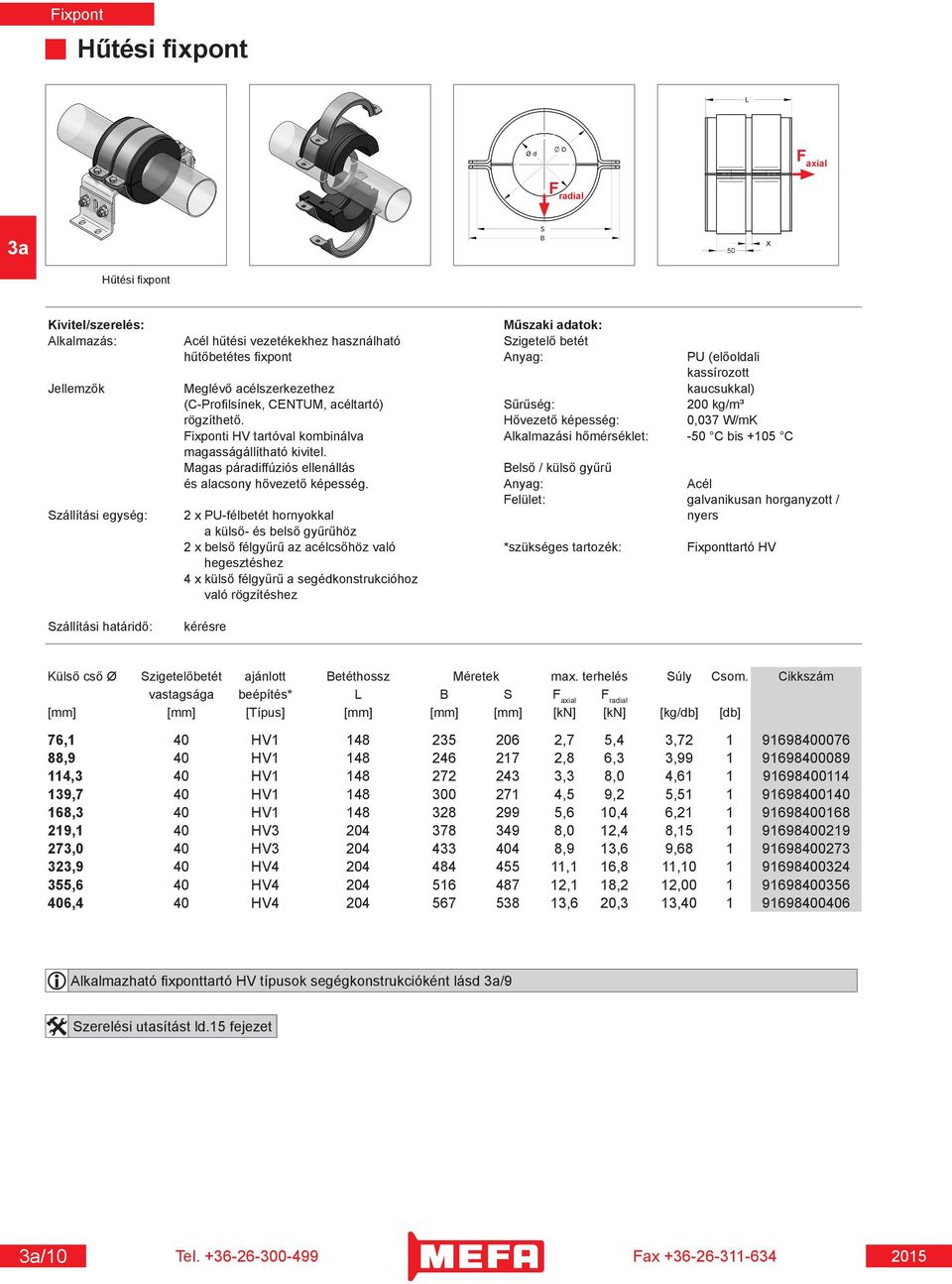

10 Fixpont Hűtési fixpont F axial F radial Hűtési fixpont Alkalmazás: Acél hűtési vezetékekhez használható Szigetelő betét hűtőbetétes fixpont Anyag: PU (előoldali kassírozott Jellemzők Meglévő acélszerkezethez kaucsukkal) (C-Profilsínek, CENTUM, acéltartó) Sűrűség: 200 kg/m³ rögzíthető. Hővezető képesség: 0,037 W/mK Fixponti HV tartóval kombinálva Alkalmazási hőmérséklet: -50 C bis +105 C magasságállítható kivitel. Magas páradiffúziós ellenállás Belső / külső gyűrű és alacsony hővezető képesség. Anyag: Acél Felület: galvanikusan horganyzott / Szállítási egység: 2 x PU-félbetét hornyokkal nyers a külső- és belső gyűrűhöz 2 x belső félgyűrű az acélcsőhöz való *szükséges tartozék: Fixponttartó HV hegesztéshez 4 x külső félgyűrű a segédkonstrukcióhoz való rögzítéshez Szállítási határidő: kérésre Külső cső Ø Szigetelőbetét ajánlott Betéthossz Méretek max. terhelés Súly Csom. Cikkszám vastagsága beépítés* L B S F axial F radial [mm] [mm] [Típus] [mm] [mm] [mm] [kn] [kn] [kg/db] [db] 76,1 40 HV ,7 5,4 3, ,9 40 HV ,8 6,3 3, ,3 40 HV ,3 8,0 4, ,7 40 HV ,5 9,2 5, ,3 40 HV ,6 10,4 6, ,1 40 HV ,0 12,4 8, ,0 40 HV ,9 13,6 9, ,9 40 HV ,1 16,8 11, ,6 40 HV ,1 18,2 12, ,4 40 HV ,6 20,3 13, Alkalmazható fixponttartó HV típusok segégkonstrukcióként lásd /9 Szerelési utasítást ld.15 fejezet /10 Tel Fax

11 Fixpont alaplemezzel Fixpont Fy Ø 20 mm átmérőtől FGL csőbilincs / Standard PSM csőbilincs csatlakozó:karmantyú 1/2" Ø 63,5 mm átmérőtől SLP nagyterhelésű csőbilincs csatlakozó: karmantyú 1" / 1 1/4" lásd 1 fejezet Menetes cső 1/2" / 1" / 1 1/4" lásd 5 fejezet Alaplemez III típus 1/2" / 1" / 1 1/4" lásd 5 fejezet Jóváhagyott terhelések* Fy Távolság L 1/2" 1" 1 1/4" [mm] Fy [kn] Fy [kn] Fy [kn] 50 1,482 5,350 10, ,741 2,675 5, ,494 1,783 3, ,371 1,337 2, ,290 1,070 2, ,201 0,892 1, ,148 0,764 1, ,113 0,665 1, ,089 0,525 1, ,072 0,425 1,036 Fixpont alaplemezzel Építőelemek * σ zul. = 160 N/mm 2, max. lehajlás f = L/150 Alkalmazás: ferrites acélcső, műanyagcső Alapanyag Acél Rögzítés: csavarrögzítés Anyagminőség: S235JR Külső cső Ø: mm Felület: galv. horganyzott Zajcsillapító készlettel: Betét: Gumi EPDM Zajvédelem: DIN 4109 Hőállóság: - 35 C C Ajánlott axiális terhelések csőbilincs-típusonként: Megnevezés Meghúzási nyomaték max. ajánlott terhelés [Nm] [kn] Standard PSM csőbilincs, gumi nélkül, 1/2" 5 0,7 Nagyterhelésű csőbilincs, gumi nélkül, 1" vagy 1 1/4" 60 5,0 Zajcsillapító készlet K Zajvédelem: DIN 4109 Alapanyag Betét: Gumi EPDM Hőállóság: - 35 C C Korongok integrált csillapítógyűrűvel Zajcsillapító készlet Set - K Megnevezés Zajcsillapító Szigetelés vastagsága Szigetelőhüvely Csom. Cikkszám [mm] [mm] csavarmérete [db] Zajcsillapító készlet K 140 x 80 6 M Tel Fax /11

12 Fixpont Fixpont FGL típus Fixpont FGL típus (szerelve 2 x csőcsatlakozással 1/2") Fixpont FGL típus, zajcsillapított (szerelve 2 x csőcsatlakozással 1/2 ) Alkalmazás: ferrites acélcső Alapanyag Acél műanyagcső Anyagminőség: S235JR Rögzítés: csavarrögzítés Felület: galv. horganyzott Külső cső Ø: mm Betét: Gumi EPDM Zajcsillapított kivitel: Hőállóság: - 35 C bis C Zajvédelem: DIN 4109 Szükséges tartozék: 2 x FGL csőbilincs 2 x menetes cső1/2" Megnevezés Csatlakozás axiális erőfelvétel Súly Csom. Cikkszám [kn] [kg/db] [db] Fixpont FGL típus 2 x karmantyú 1/2" 1,4 0, Fixpont FGL típus, zajcsillapított 2 x karmantyú 1/2" 1,4 0, FGL csőbilincs FGL csőbilincs Zárás: csavarral Alapanyag: Acél Felépítés: kétrészes Anyagminőség: DD11 Külső cső Ø: mm Felület: galv. horganyzott Csatlakozás: karmantyú 1/2" Befogási tartomány Alapanyag Csavar- Meghúzási nyom. max. axiális terhelés H A B S Súly Csom. Cikkszám [mm] [mm] méret [Nm] [kn] [mm] [mm] [mm] [mm] [kg/db] [db] x 3,0 M8 5 0, , x 3,0 M8 5 0, , x 3,0 M8 5 0, , x 3,0 M8 5 0, , x 3,0 M8 5 0, , /12 Tel Fax
