Távhővezetékek kialakítása, elhelyezése

Átírás

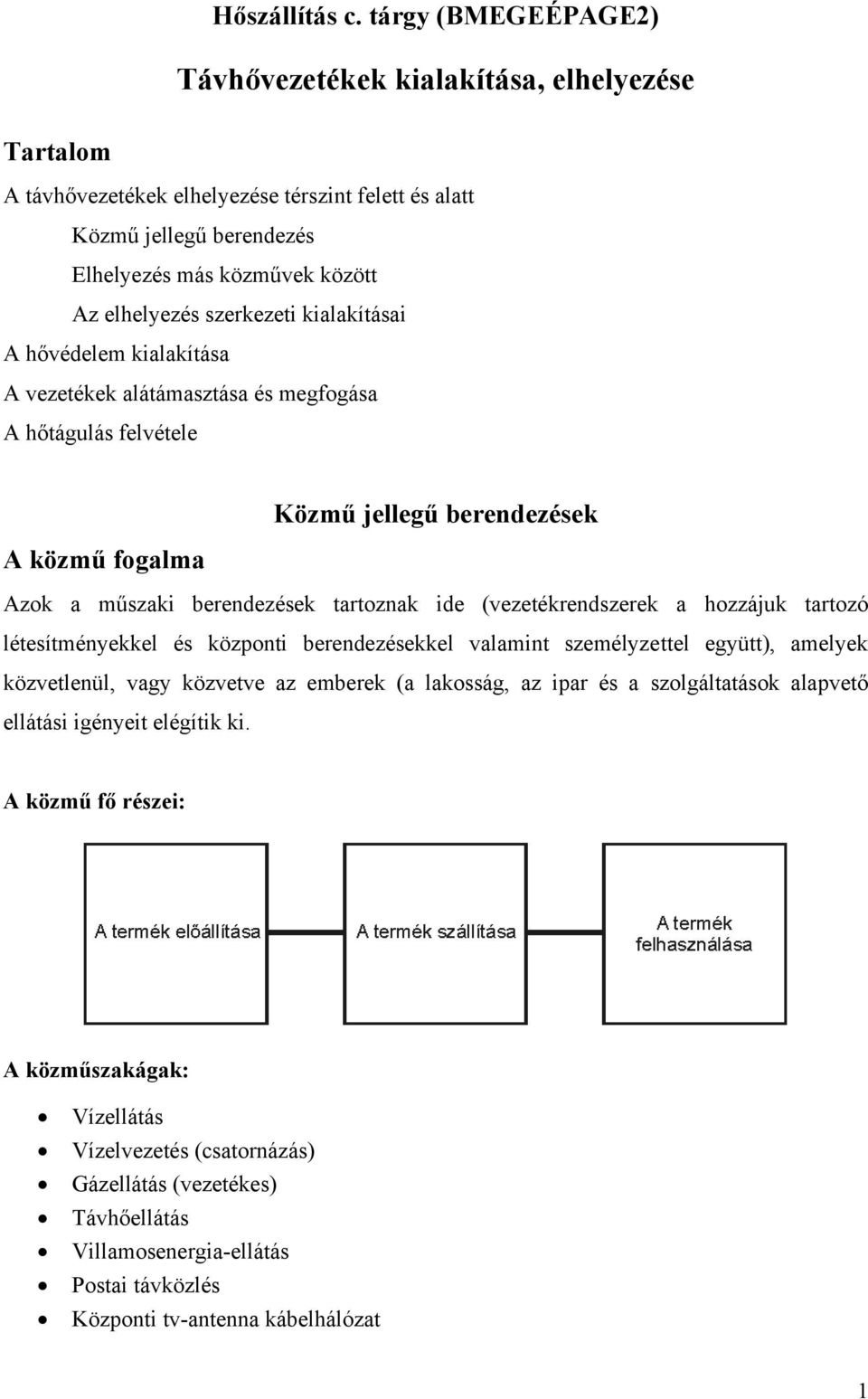

1 Hőszállítás c. tárgy (BMEGEÉPAGE2) Távhővezetékek kialakítása, elhelyezése Tartalom A távhővezetékek elhelyezése térszint felett és alatt Közmű jellegű berendezés Elhelyezés más közművek között Az elhelyezés szerkezeti kialakításai A hővédelem kialakítása A vezetékek alátámasztása és megfogása A hőtágulás felvétele Közmű jellegű berendezések A közmű fogalma Azok a műszaki berendezések tartoznak ide (vezetékrendszerek a hozzájuk tartozó létesítményekkel és központi berendezésekkel valamint személyzettel együtt), amelyek közvetlenül, vagy közvetve az emberek (a lakosság, az ipar és a szolgáltatások alapvető ellátási igényeit elégítik ki. A közmű fő részei: A közműszakágak: Vízellátás Vízelvezetés (csatornázás) Gázellátás (vezetékes) Távhőellátás Villamosenergia-ellátás Postai távközlés Központi tv-antenna kábelhálózat 1

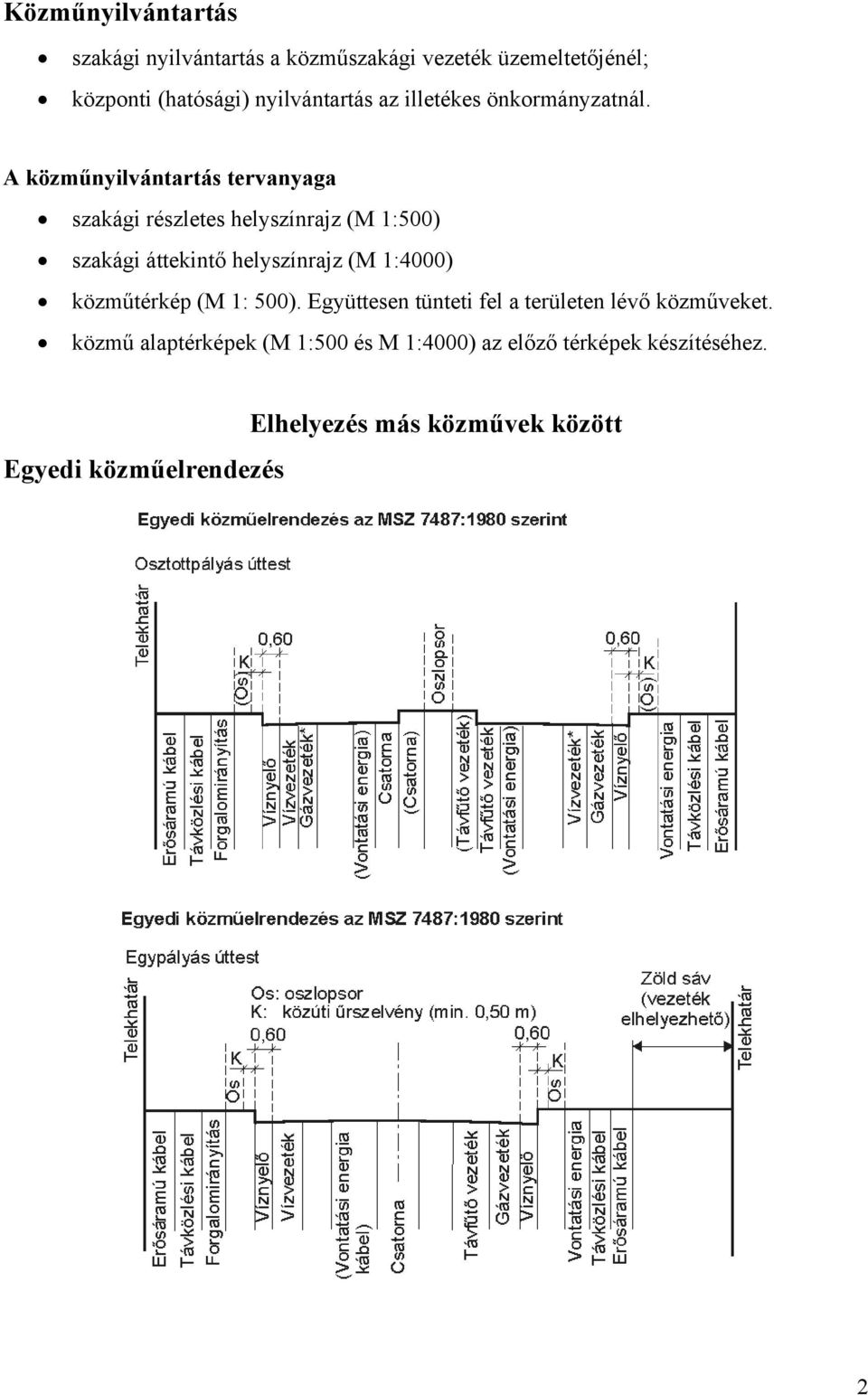

2 Közműnyilvántartás szakági nyilvántartás a közműszakági vezeték üzemeltetőjénél; központi (hatósági) nyilvántartás az illetékes önkormányzatnál. A közműnyilvántartás tervanyaga szakági részletes helyszínrajz (M 1:500) szakági áttekintő helyszínrajz (M 1:4000) közműtérkép (M 1: 500). Együttesen tünteti fel a területen lévő közműveket. közmű alaptérképek (M 1:500 és M 1:4000) az előző térképek készítéséhez. Egyedi közműelrendezés Elhelyezés más közművek között 2

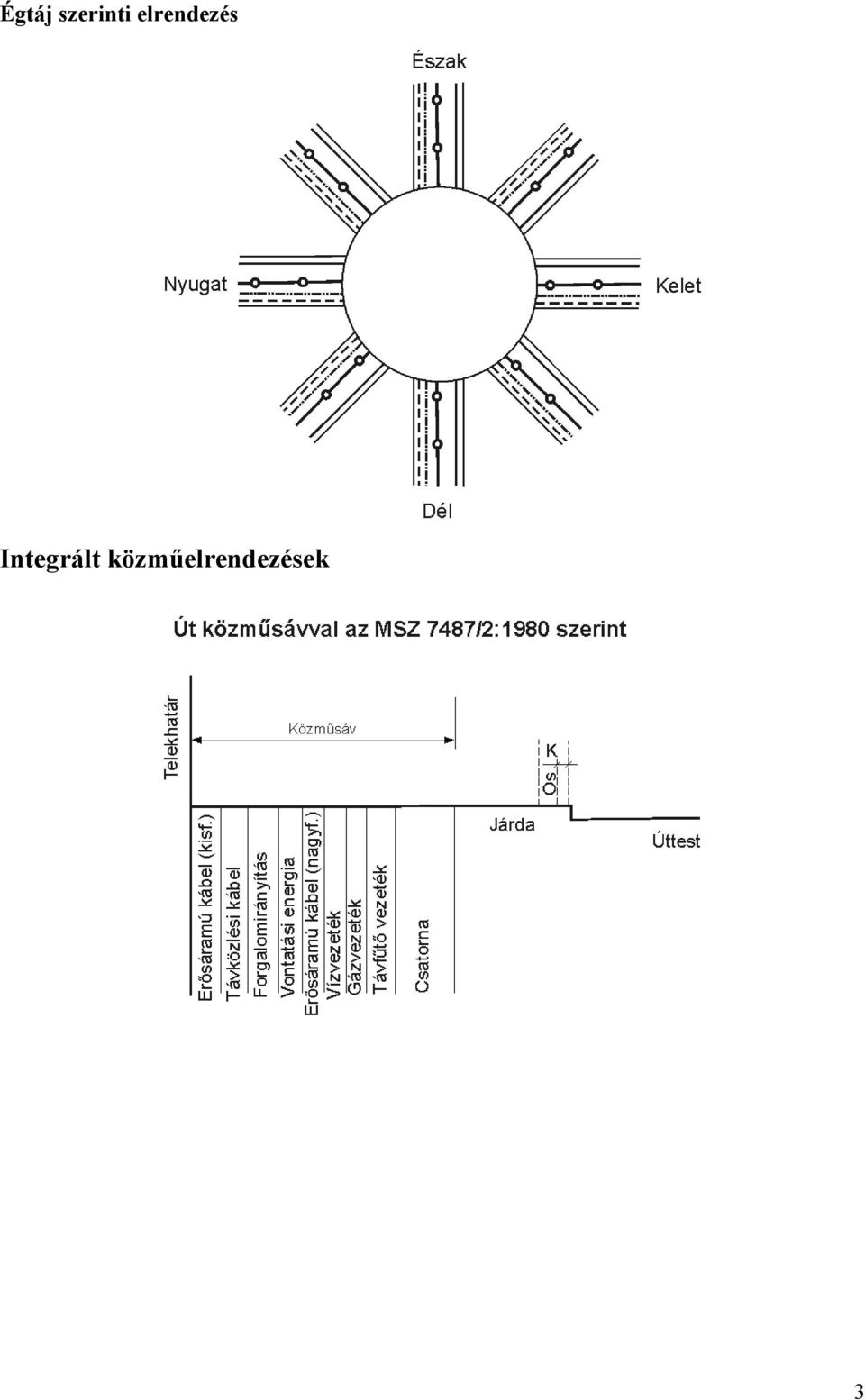

3 Égtáj szerinti elrendezés Integrált közműelrendezések 3

4 Védőtávolságok A vezetékek közötti legkisebb vízszintes távolság (MSZ 7487/2:1980) A vezeték megnevezése Csatorna Erősáramú Vízvezeték Távhő vezeték Védő- Földbe Távközlő v. Gázelosztó kábel szerk. fektetve védősz. vez. Vízvezeték 1,5 0,7 0,5 1,0 0,7 0,7 Csatorna (1,0) 1,0 0,7 1,0 1,0 1,0 Erősáramú kábel (0,7) (0,7) 1,0 1,0 0,5 0,5 Távhő vezeték védőszerkezetben (0,5) (0,7) (0,7) 0,5 0,5 földbe fektetve (0,7) (0,7) (0,7) 1,0 1,0 Távközlő vezeték (0,7) (0,7) (0,5) (0,5) (0,7) 0,5 Gázelosztó vezeték (0,7) (1,0) (0,5) (0,5) (0,7) (0,5) (A zárójeles méretek közös árkos közműsávra vonatkoznak) 4

5 A vezetékek legkisebb távolsága épületektől (MSZ 7487/2:1980) Vízvezeték Vízelvezetés A vezeték megnevezése Belső méret (átmérő): 300 mm-ig mm mm 1200 mm felett zárt gravitációs vez. nyitott szelvény nyomóvezeték Távolság (m) Védőszerkezet, illetve fokozott biztonság nélkül alkalmazásával 3,0 5,0 7,0 8,0 3,0 7,0 mint a vízvezeték nincs megkötés 2,0 - mint a vízvezeték Villamosenergia kábel 0,5 0,3 Távhőellátás védőszerkezetben nincs megkötés - földbe fektetve mint a vízvezeték mint a vízvezeték Távközlési kábel Gázvezeték földbe fektetve védőcsőben kisnyomású középnyomású nagyközépnyomású 1,0 0,5 Az MSZ 7048 szerint nincs megkötés 5

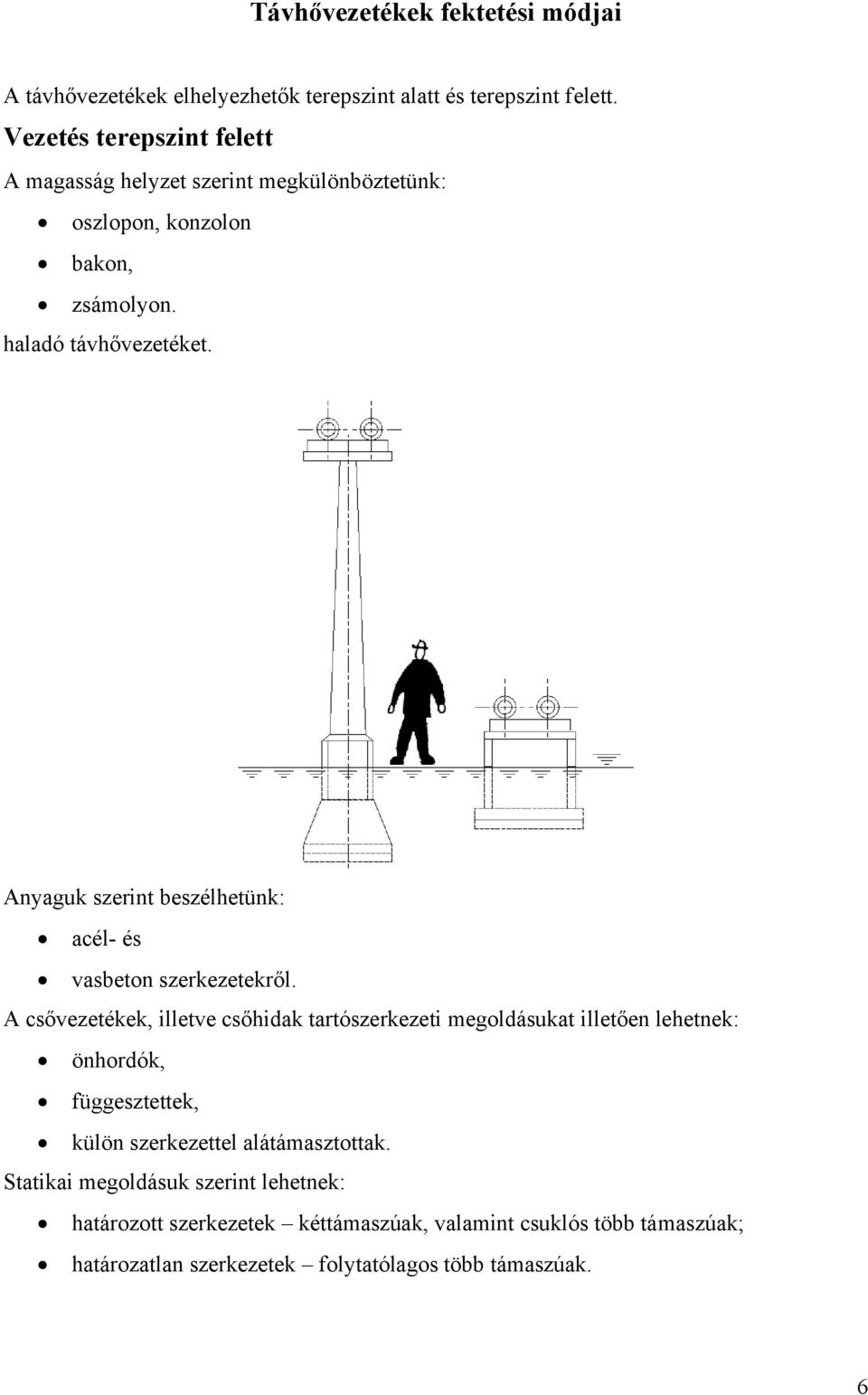

6 Távhővezetékek fektetési módjai A távhővezetékek elhelyezhetők terepszint alatt és terepszint felett. Vezetés terepszint felett A magasság helyzet szerint megkülönböztetünk: oszlopon, konzolon bakon, zsámolyon. haladó távhővezetéket. Anyaguk szerint beszélhetünk: acél- és vasbeton szerkezetekről. A csővezetékek, illetve csőhidak tartószerkezeti megoldásukat illetően lehetnek: önhordók, függesztettek, külön szerkezettel alátámasztottak. Statikai megoldásuk szerint lehetnek: határozott szerkezetek kéttámaszúak, valamint csuklós több támaszúak; határozatlan szerkezetek folytatólagos több támaszúak. 6

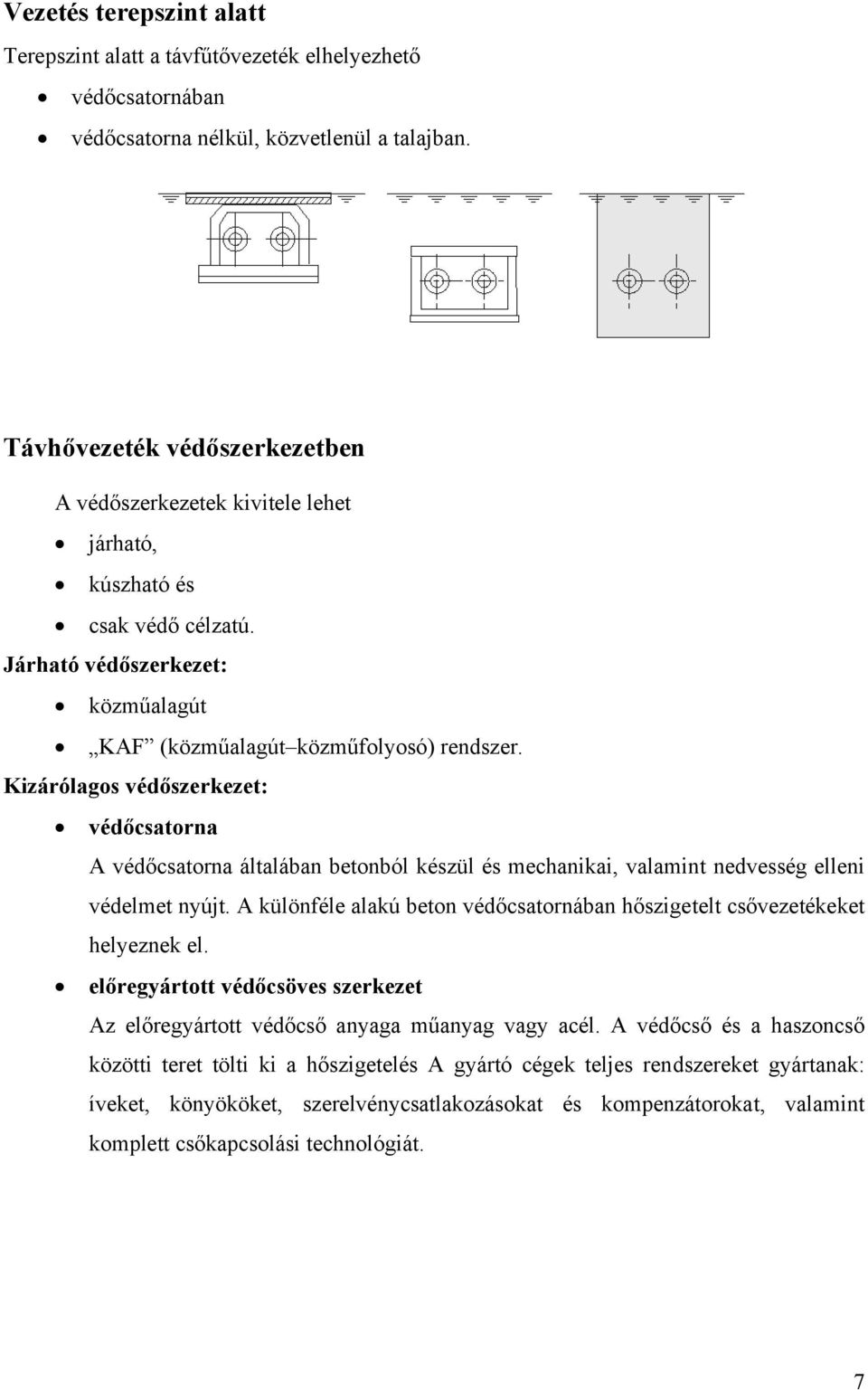

7 Vezetés terepszint alatt Terepszint alatt a távfűtővezeték elhelyezhető védőcsatornában védőcsatorna nélkül, közvetlenül a talajban. Távhővezeték védőszerkezetben A védőszerkezetek kivitele lehet járható, kúszható és csak védő célzatú. Járható védőszerkezet: közműalagút KAF (közműalagút közműfolyosó) rendszer. Kizárólagos védőszerkezet: védőcsatorna A védőcsatorna általában betonból készül és mechanikai, valamint nedvesség elleni védelmet nyújt. A különféle alakú beton védőcsatornában hőszigetelt csővezetékeket helyeznek el. előregyártott védőcsöves szerkezet Az előregyártott védőcső anyaga műanyag vagy acél. A védőcső és a haszoncső közötti teret tölti ki a hőszigetelés A gyártó cégek teljes rendszereket gyártanak: íveket, könyököket, szerelvénycsatlakozásokat és kompenzátorokat, valamint komplett csőkapcsolási technológiát. 7

8 A távfűtővezetéket érő káros hatások Fektetés vasbeton védőcsatornában Vízszigetelés nélkül 8

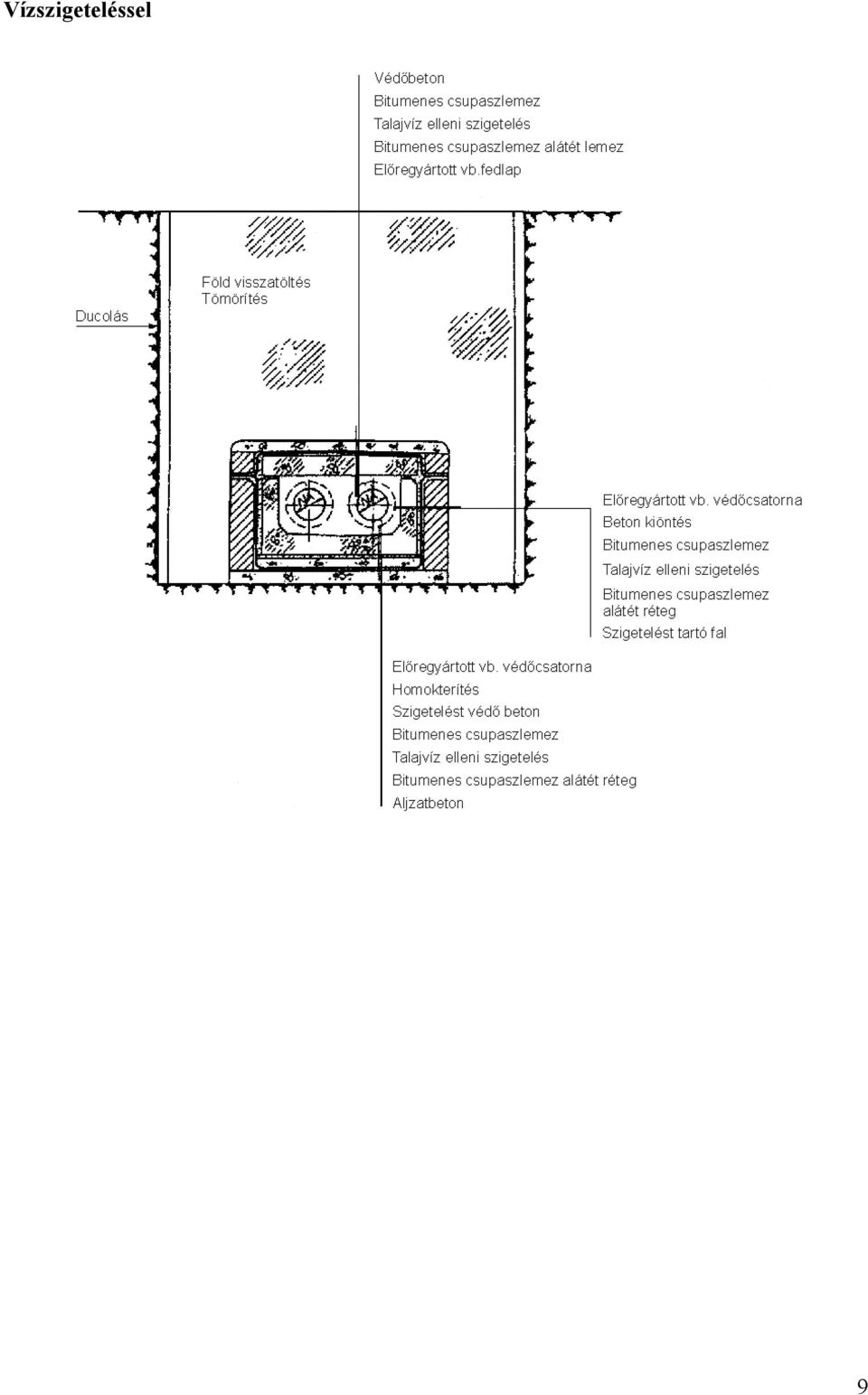

9 Vízszigeteléssel 9

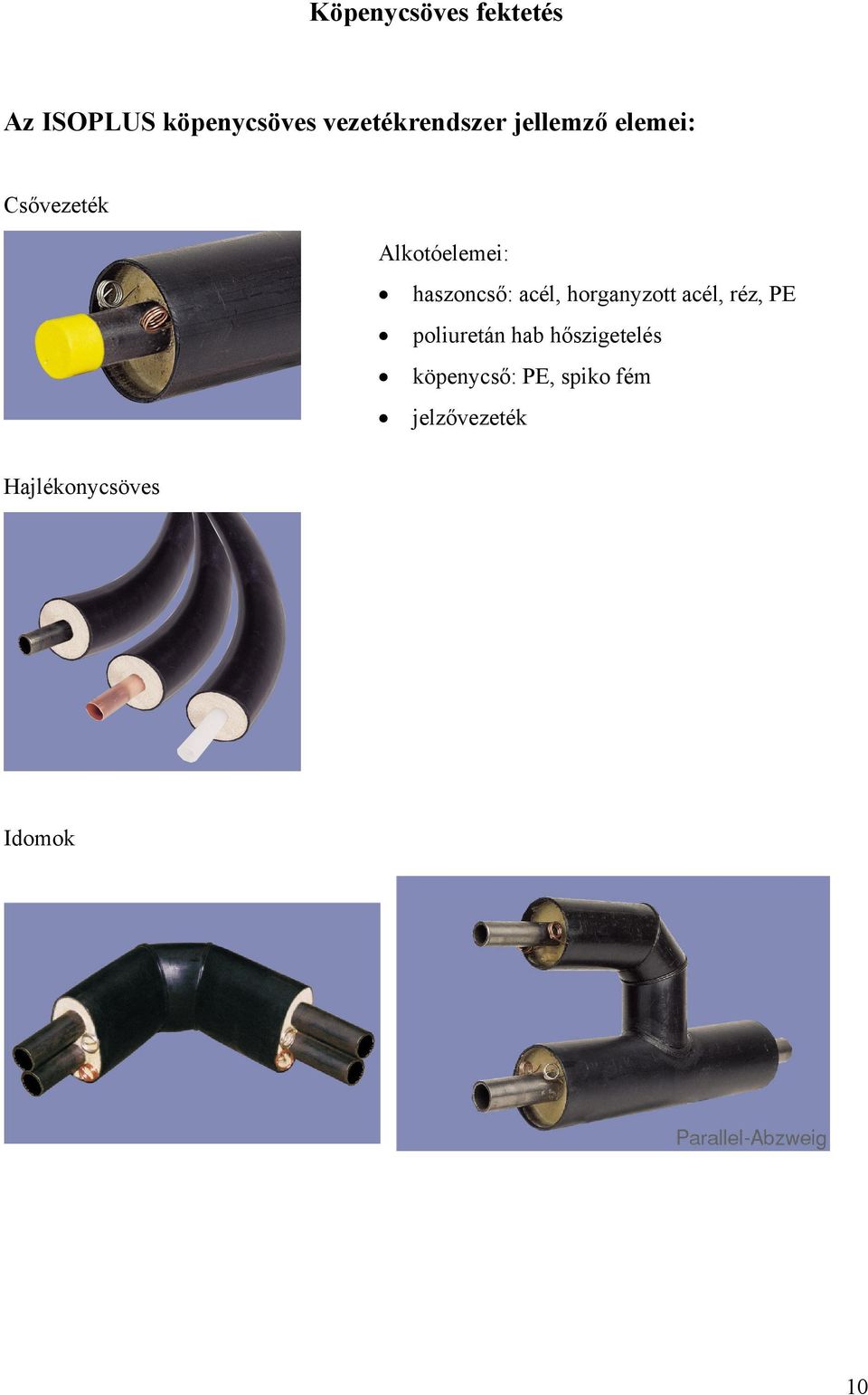

10 Köpenycsöves fektetés Az ISOPLUS köpenycsöves vezetékrendszer jellemző elemei: Csővezeték Alkotóelemei: haszoncső: acél, horganyzott acél, réz, PE poliuretán hab hőszigetelés köpenycső: PE, spiko fém jelzővezeték Hajlékonycsöves Idomok 10

11 A csővezeték kötése 1. lépés: a haszoncső összekötése hegesztéssel 2. lépés: a jelzővezeték-szálak összekötése 3. lépés: a nyílás lezárása a karmantyúval 4. lépés: az üreg kitöltése szigetelőhabbal 11

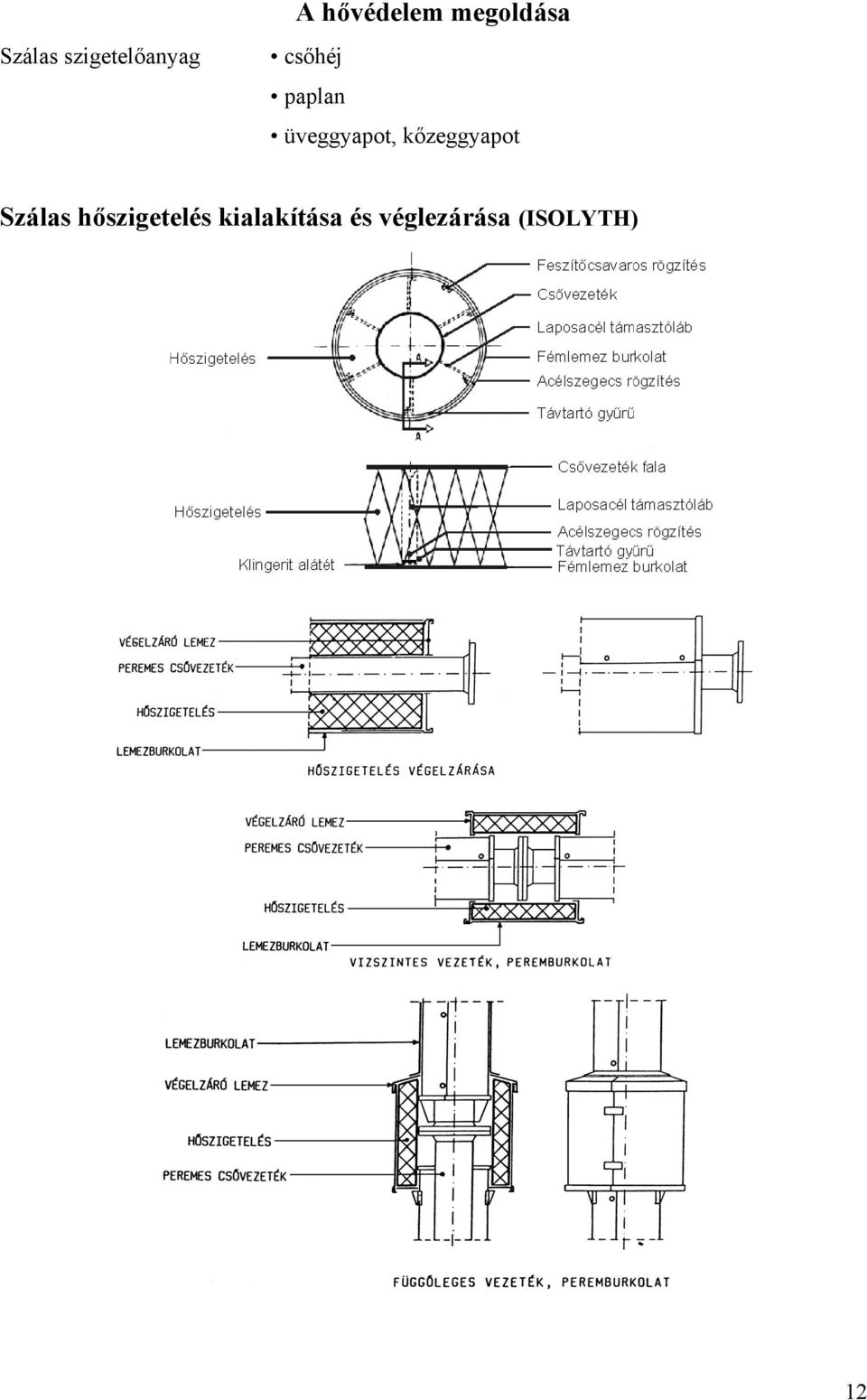

12 Szálas szigetelőanyag A hővédelem megoldása csőhéj paplan üveggyapot, kőzeggyapot Szálas hőszigetelés kialakítása és véglezárása (ISOLYTH) 12

13 A csővezeték alátámasztása Csúszó alátámasztás Fix megfogások: rögzítve az alátámasztó szerkezethez (pl. hegesztéssel) 13

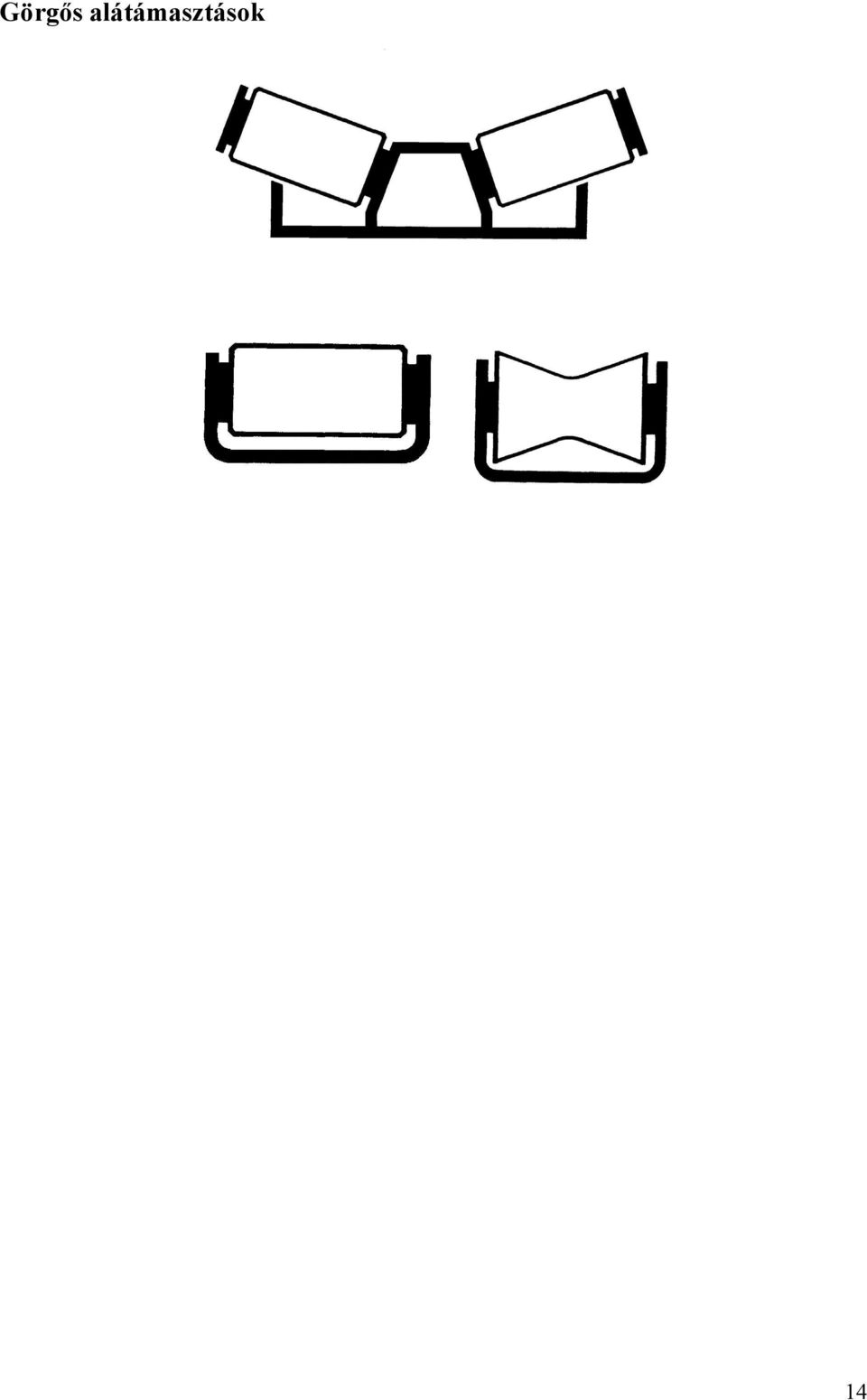

14 Görgős alátámasztások 14

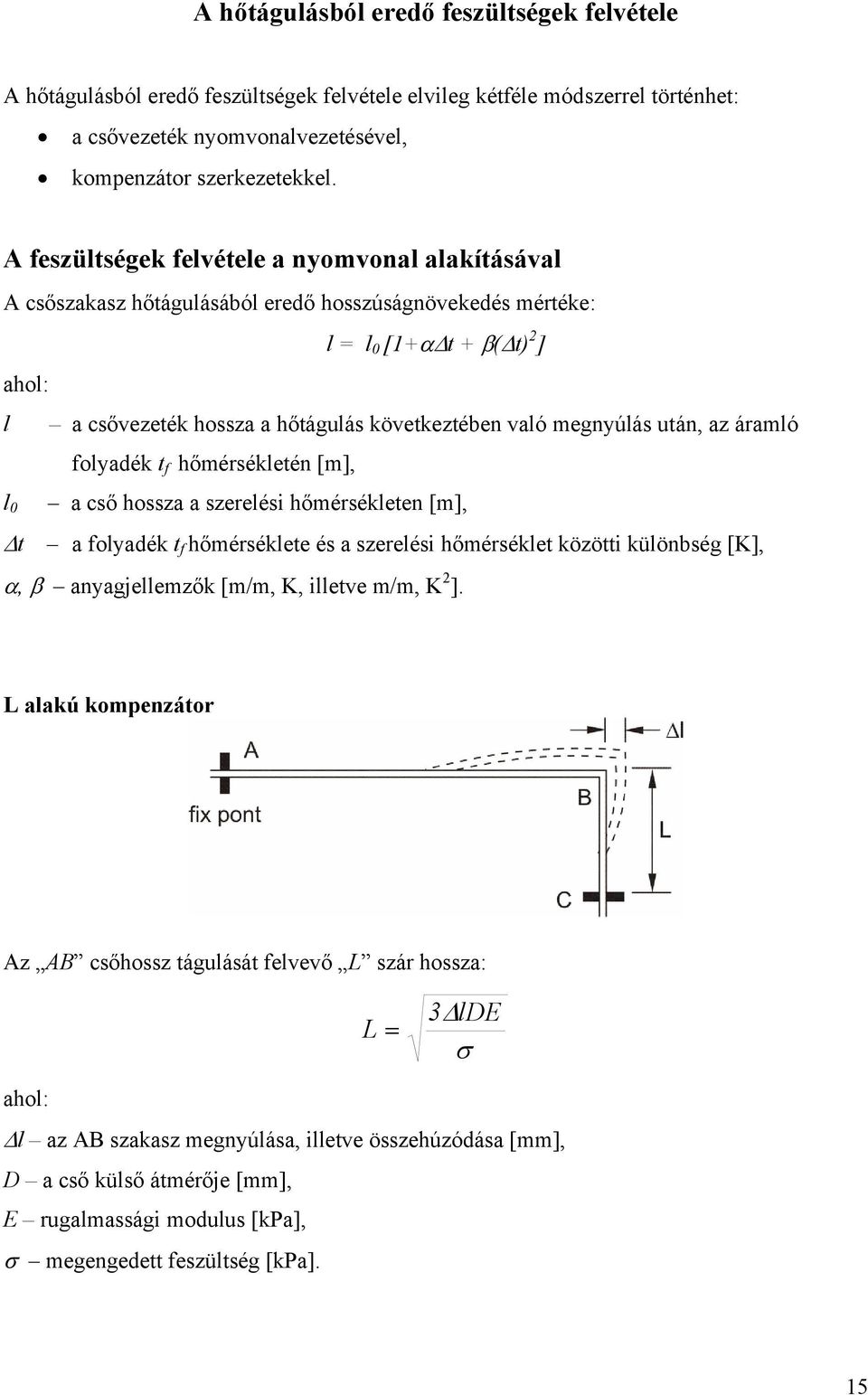

15 A hőtágulásból eredő feszültségek felvétele A hőtágulásból eredő feszültségek felvétele elvileg kétféle módszerrel történhet: a csővezeték nyomvonalvezetésével, kompenzátor szerkezetekkel. A feszültségek felvétele a nyomvonal alakításával A csőszakasz hőtágulásából eredő hosszúságnövekedés mértéke: l = l 0 [1+α t + β( t) 2 ] ahol: l a csővezeték hossza a hőtágulás következtében való megnyúlás után, az áramló folyadék t f hőmérsékletén [m], l 0 t a cső hossza a szerelési hőmérsékleten [m], a folyadék t f hőmérséklete és a szerelési hőmérséklet közötti különbség [K], α, β anyagjellemzők [m/m, K, illetve m/m, K 2 ]. L alakú kompenzátor Az AB csőhossz tágulását felvevő L szár hossza: L = 3 lde σ ahol: l az AB szakasz megnyúlása, illetve összehúzódása [mm], D a cső külső átmérője [mm], E rugalmassági modulus [kpa], σ megengedett feszültség [kpa]. 15

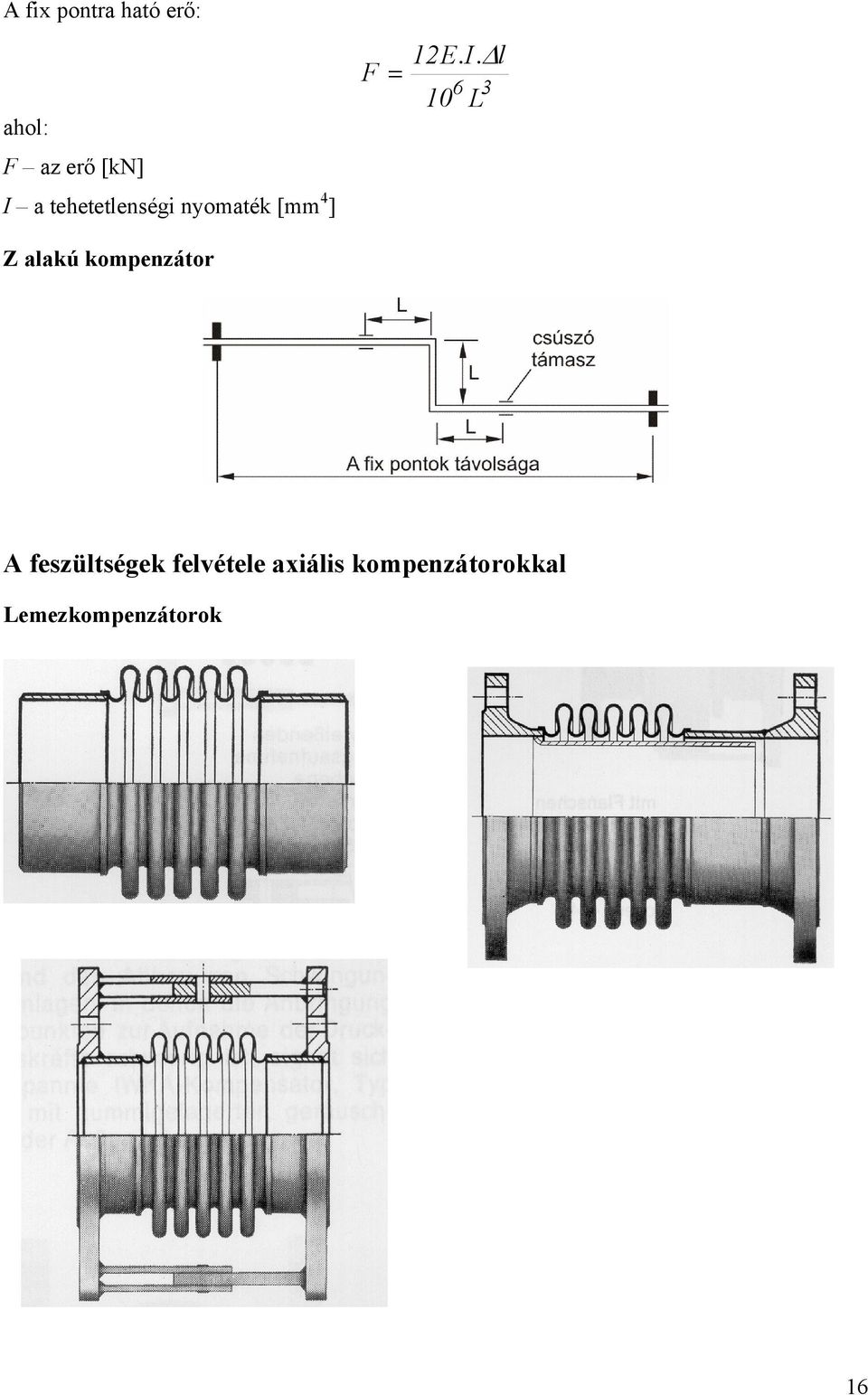

16 A fix pontra ható erő: ahol: F = 12E.I. l 10 6 L 3 F az erő [kn] I a tehetetlenségi nyomaték [mm 4 ] Z alakú kompenzátor A feszültségek felvétele axiális kompenzátorokkal Lemezkompenzátorok 16
