Távhővezetékek kialakítása, elhelyezése április 6.

Átírás

1 Távhővezetékek kialakítása, elhelyezése április 6.

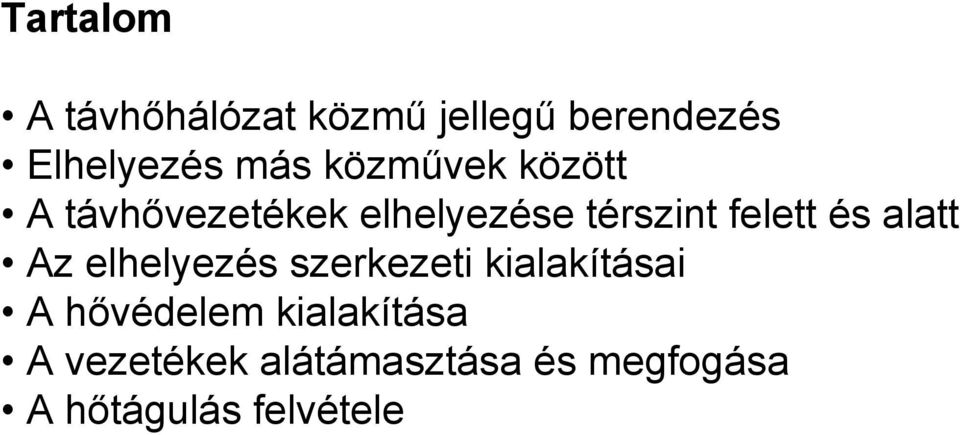

2 Tartalom A távhőhálózat közmű jellegű berendezés Elhelyezés más közművek között A távhővezetékek elhelyezése térszint felett és alatt Az elhelyezés szerkezeti kialakításai A hővédelem kialakítása A vezetékek alátámasztása és megfogása A hőtágulás felvétele

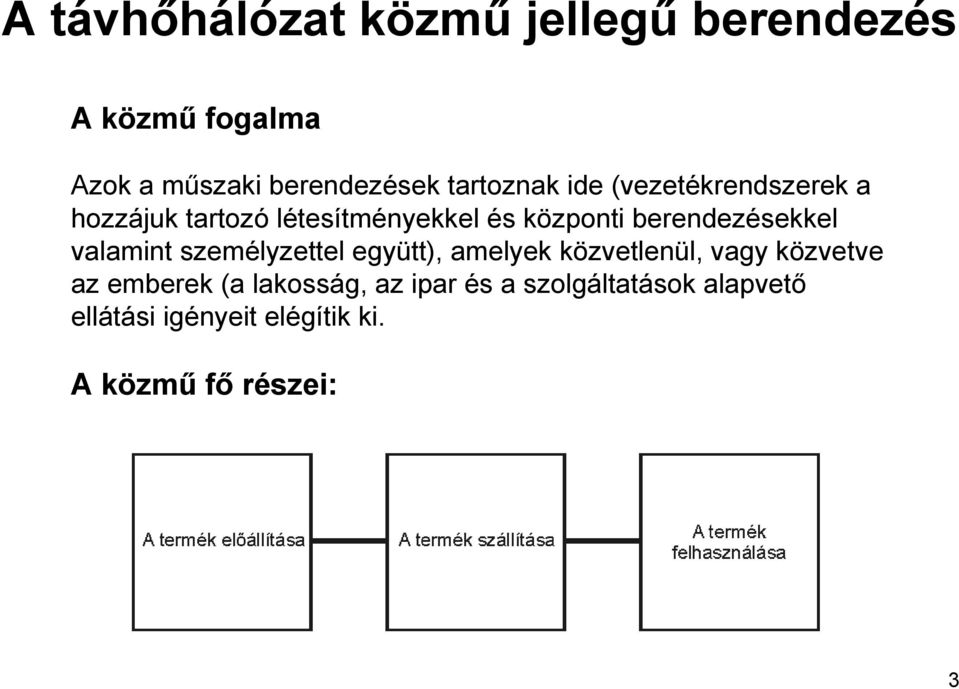

3 A távhőhálózat közmű jellegű berendezés A közmű fogalma Azok a műszaki berendezések tartoznak ide (vezetékrendszerek a hozzájuk tartozó létesítményekkel és központi berendezésekkel valamint személyzettel együtt), amelyek közvetlenül, vagy közvetve az emberek (a lakosság, az ipar és a szolgáltatások alapvető ellátási igényeit elégítik ki. A közmű fő részei: 3

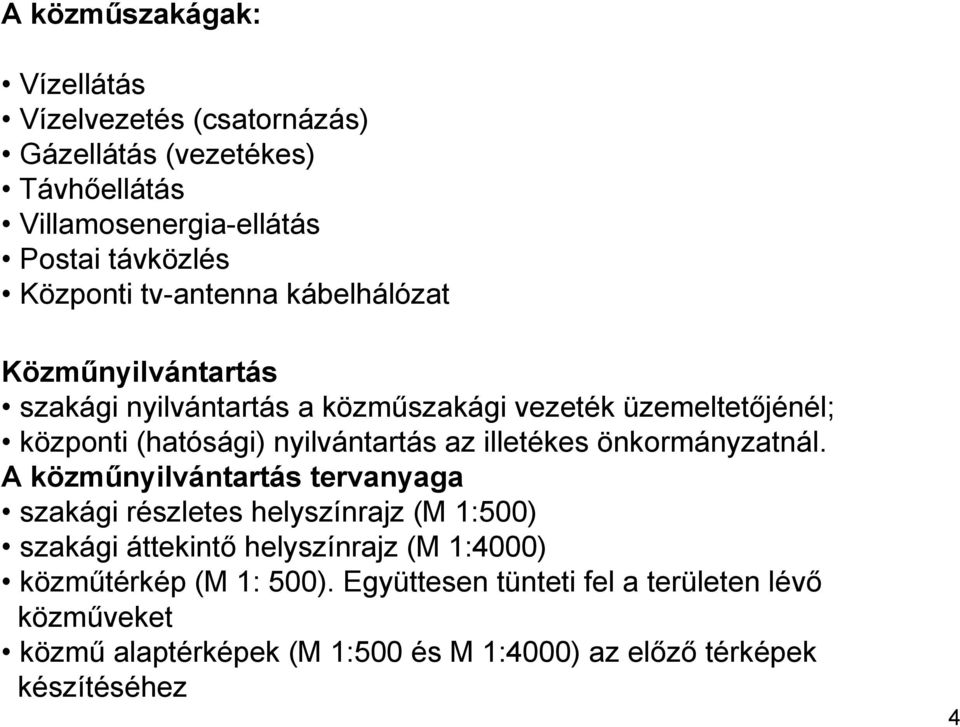

4 A közműszakágak: Vízellátás Vízelvezetés (csatornázás) Gázellátás (vezetékes) Távhőellátás Villamosenergia-ellátás Postai távközlés Központi tv-antenna kábelhálózat Közműnyilvántartás szakági nyilvántartás a közműszakági vezeték üzemeltetőjénél; központi (hatósági) nyilvántartás az illetékes önkormányzatnál. A közműnyilvántartás tervanyaga szakági részletes helyszínrajz (M 1:500) szakági áttekintő helyszínrajz (M 1:4000) közműtérkép (M 1: 500). Együttesen tünteti fel a területen lévő közműveket közmű alaptérképek (M 1:500 és M 1:4000) az előző térképek készítéséhez 4

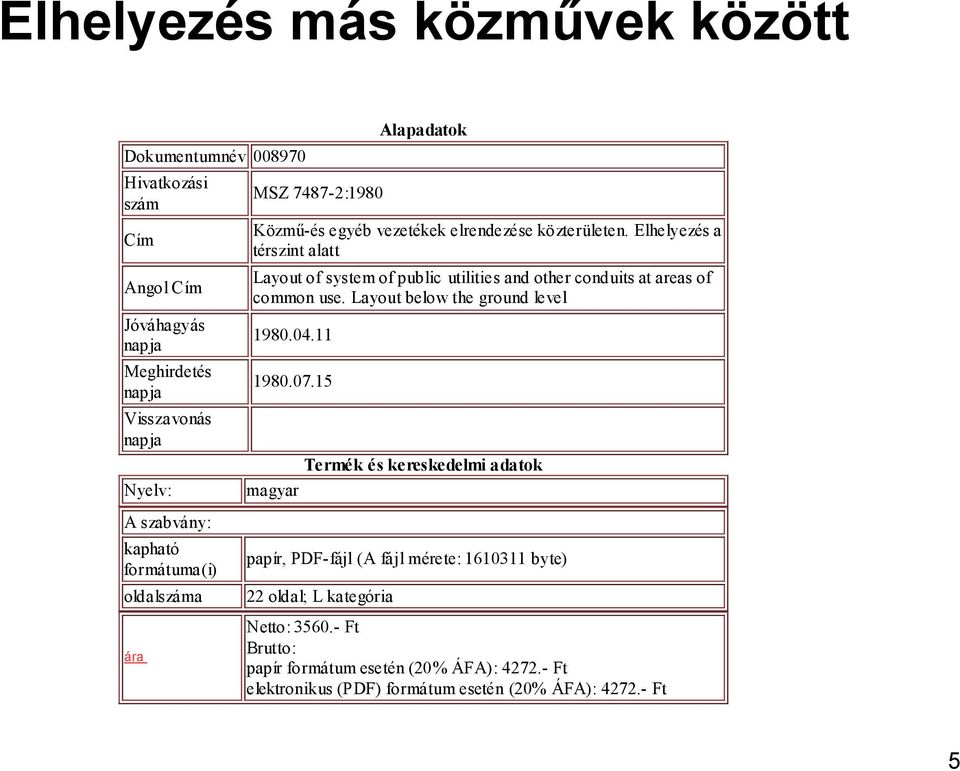

5 Elhelyezés más közművek között Dokumentumnév Hivatkozási szám Cím Angol Cím Jóváhagyás napja Meghirdetés napja Visszavonás napja Nyelv: MSZ :1980 Alapadatok Közmű-és egyéb vezetékek elrendezése közterületen. Elhelyezés a térszint alatt Layout of system of public utilities and other conduits at areas of common use. Layout below the ground level Termék és kereskedelmi adatok magyar A szabvány: kapható formátuma(i) oldalszáma ára papír, PDF-fájl (A fájl mérete: byte) 22 oldal; L kategória Netto: Ft Brutto: papír formátum esetén (20% ÁFA): Ft elektronikus (PDF) formátum esetén (20% ÁFA): Ft 5

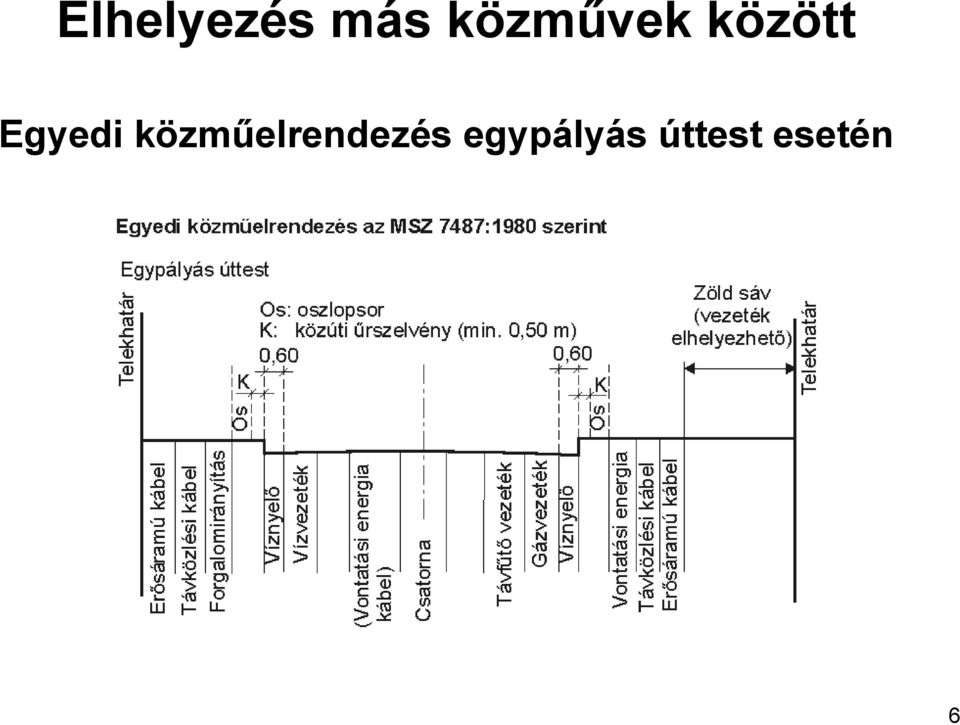

6 Elhelyezés más közművek között Egyedi közműelrendezés egypályás úttest esetén 6

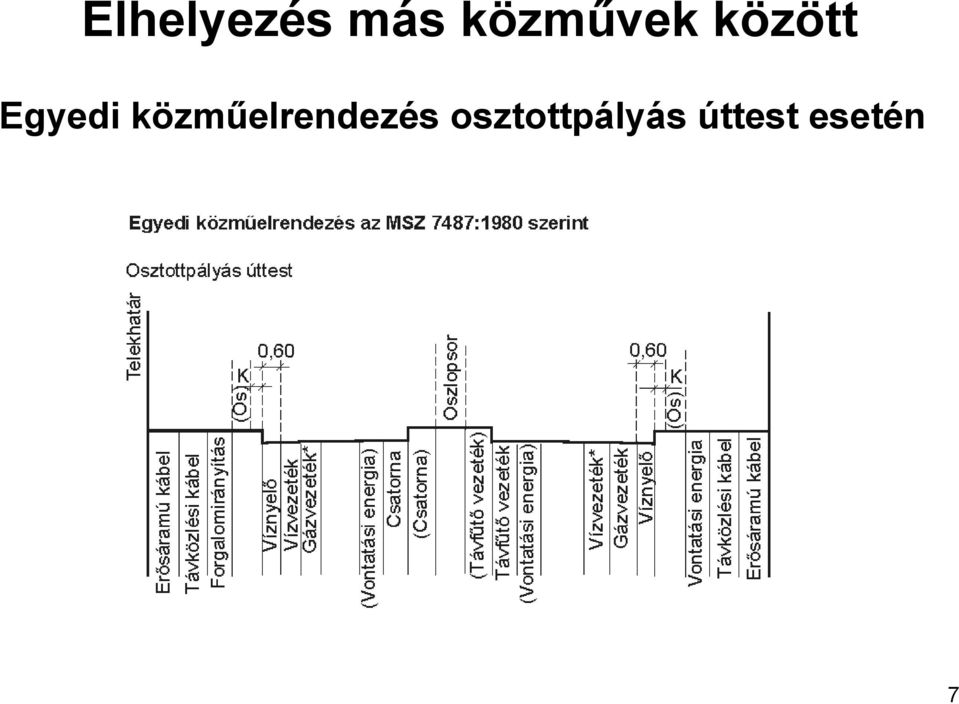

7 Elhelyezés más közművek között Egyedi közműelrendezés osztottpályás úttest esetén 7

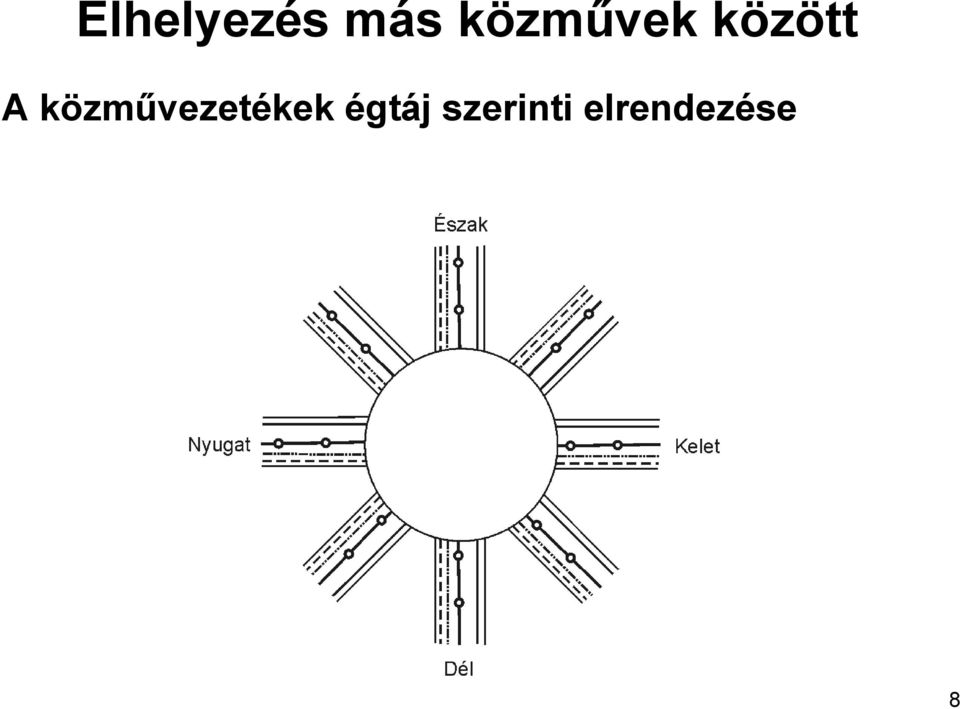

8 Elhelyezés más közművek között A közművezetékek égtáj szerinti elrendezése 8

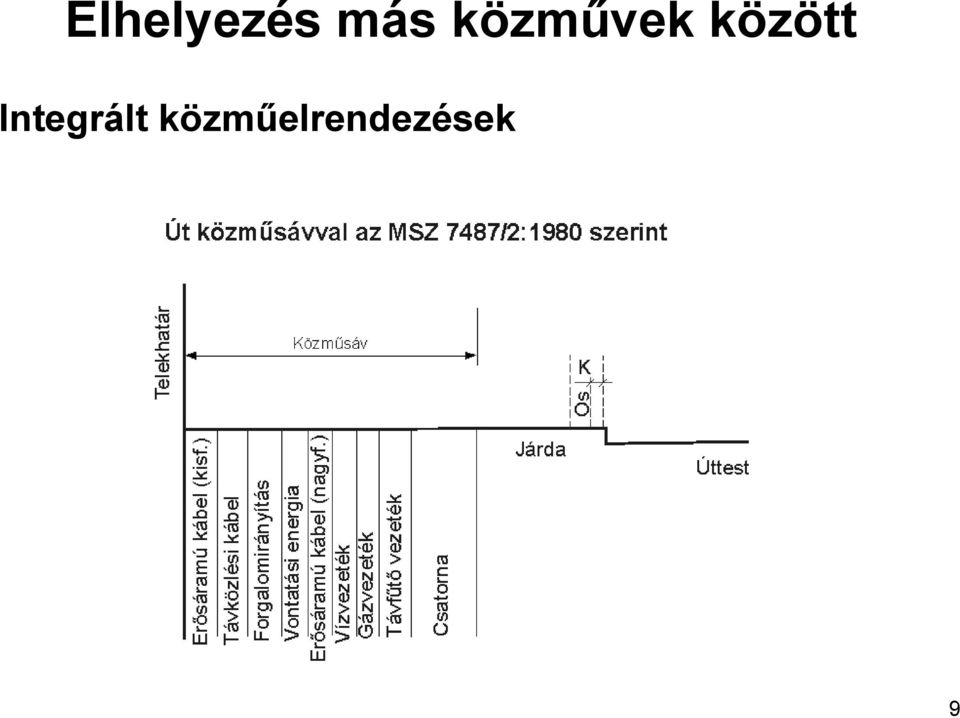

9 Elhelyezés más közművek között Integrált közműelrendezések 9

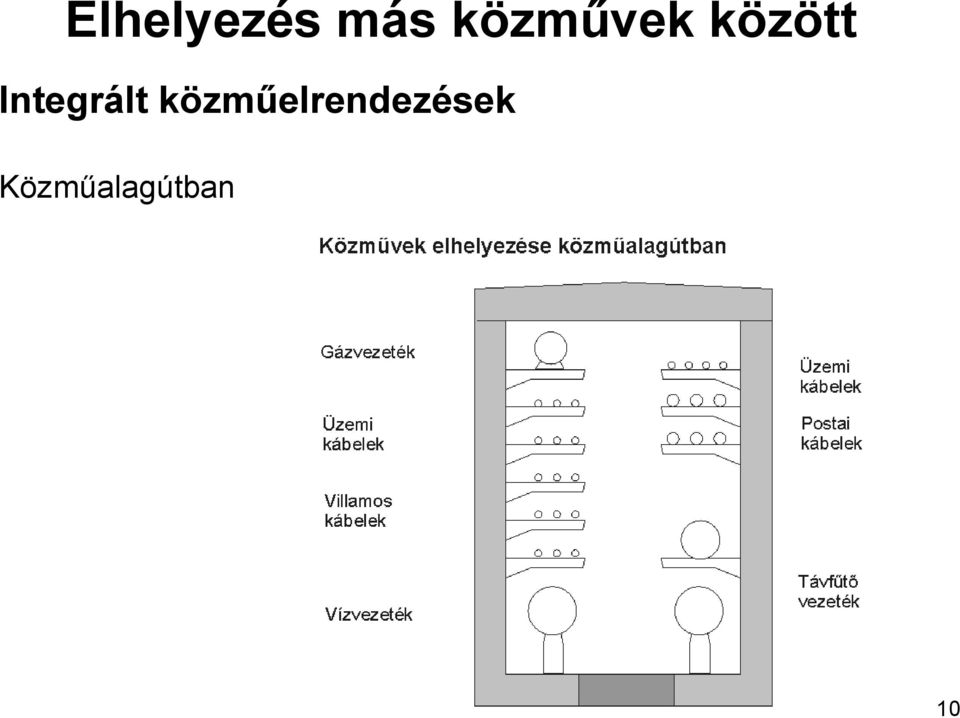

10 Elhelyezés más közművek között Integrált közműelrendezések Közműalagútban 10

11 Elhelyezés más közművek között Védőtávolságok A vezetékek közötti legkisebb vízszintes távolság (MSZ 7487/2:1980) A vezeték megnevezése Erős- áramú Vízvezeték Csatorna Távhő vezeték Védő- Földbe Táv- közlő v. Gáz- elosztó kábel szerk. fektetve védősz. vez. Vízvezeték 1,5 0,7 0,5 1,0 0,7 0,7 Csatorna (1,0) 1,0 0,7 1,0 1,0 1,0 Erősáramú kábel (0,7) (0,7) 1,0 1,0 0,5 0,5 Távhő vezeték védőszerkezetben (0,5) (0,7) (0,7) 0,5 0,5 földbe fektetve (0,7) (0,7) (0,7) 1,0 1,0 Távközlő vezeték (0,7) (0,7) (0,5) (0,5) (0,7) 0,5 Gázelosztó vezeték (0,7) (1,0) (0,5) (0,5) (0,7) (0,5) (A zárójeles méretek közös árkos közműsávra vonatkoznak) 11

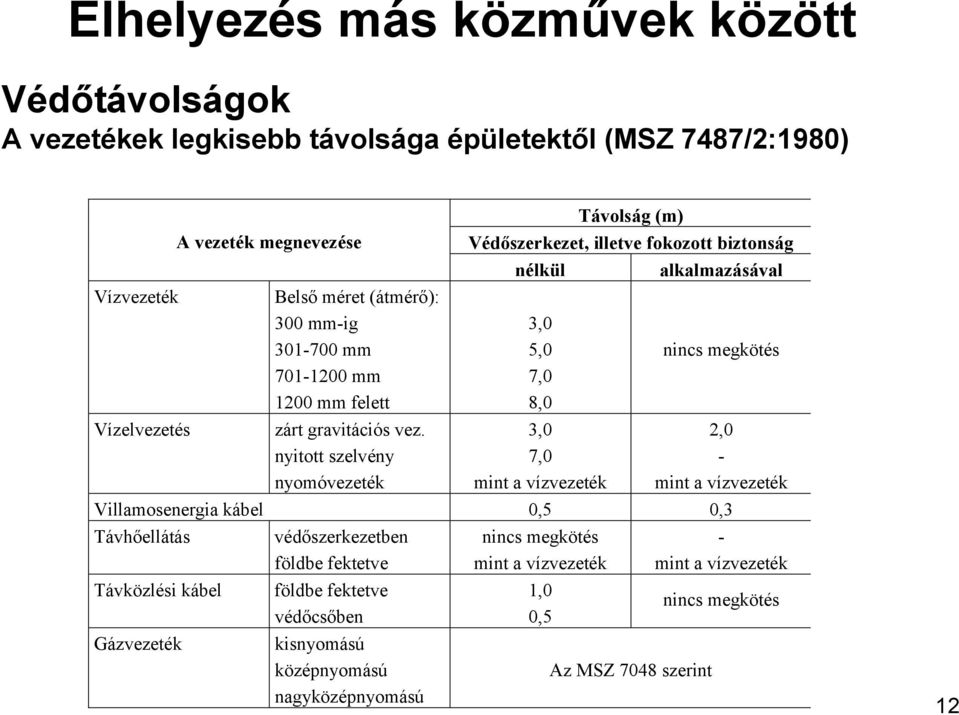

12 Elhelyezés más közművek között Védőtávolságok A vezetékek legkisebb távolsága épületektől (MSZ 7487/2:1980) Vízvezeték Vízelvezetés A vezeték megnevezése Belső méret (átmérő): 300 mm-ig mm mm 1200 mm felett zárt gravitációs vez. nyitott szelvény nyomóvezeték Távolság (m) Védőszerkezet, illetve fokozott biztonság nélkül alkalmazásával 3,0 5,0 7,0 8,0 3,0 7,0 mint a vízvezeték nincs megkötés 2,0 - mint a vízvezeték Villamosenergia kábel 0,5 0,3 Távhőellátás védőszerkezetben nincs megkötés - földbe fektetve mint a vízvezeték mint a vízvezeték Távközlési kábel Gázvezeték földbe fektetve védőcsőben kisnyomású középnyomású nagyközépnyomású 1,0 0,5 Az MSZ 7048 szerint nincs megkötés 12

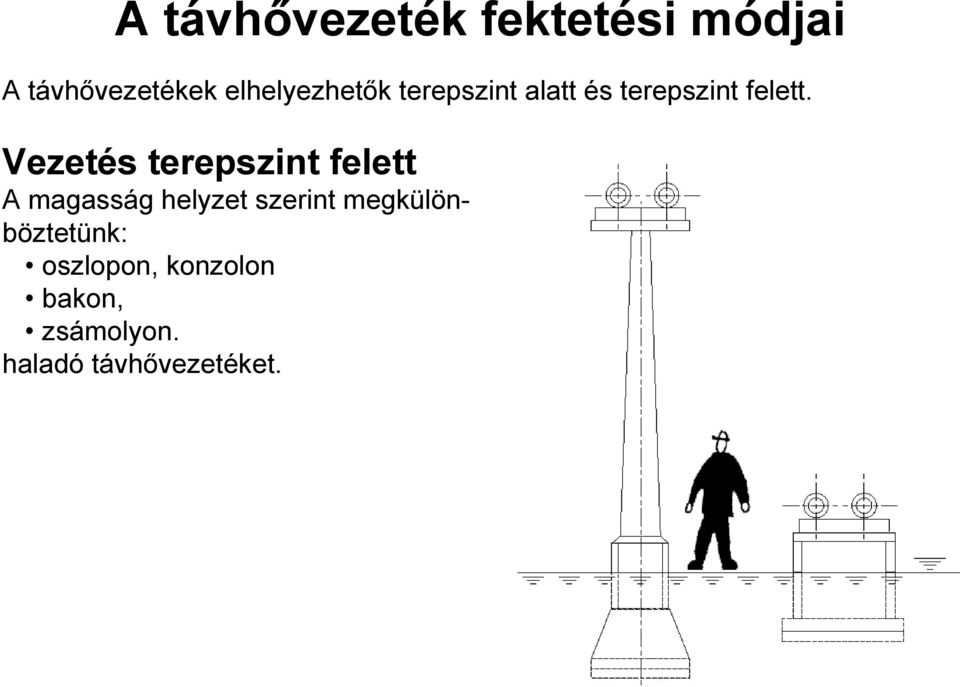

13 A távhővezeték fektetési módjai A távhővezetékek elhelyezhetők terepszint alatt és terepszint felett. Vezetés terepszint felett A magasság helyzet szerint megkülönböztetünk: oszlopon, konzolon bakon, zsámolyon. haladó távhővezetéket. 13

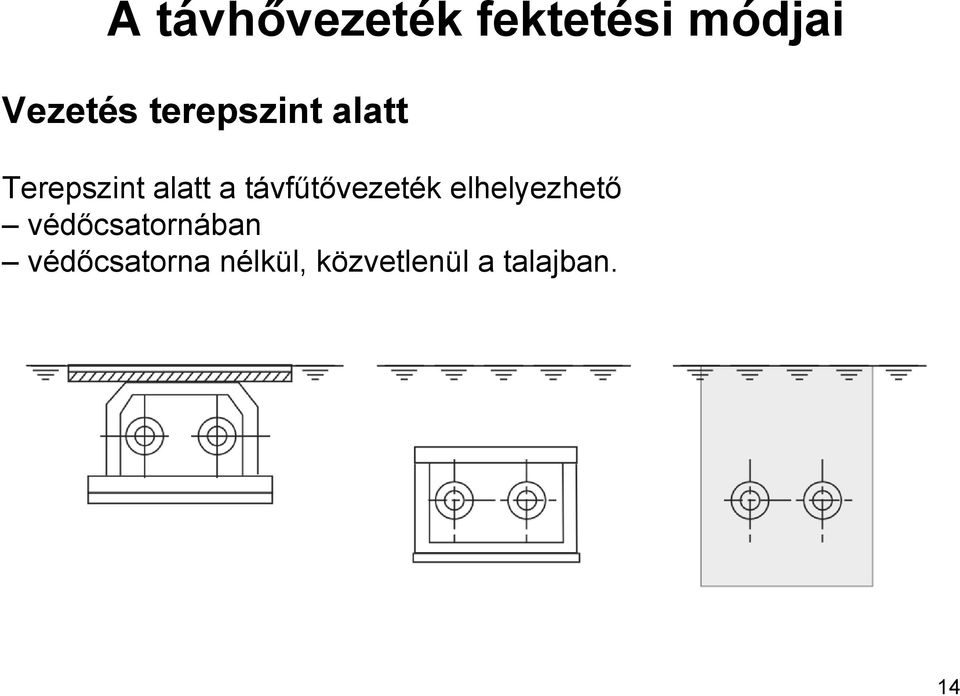

14 A távhővezeték fektetési módjai Vezetés terepszint alatt Terepszint alatt a távfűtővezeték elhelyezhető védőcsatornában védőcsatorna nélkül, közvetlenül a talajban. 14

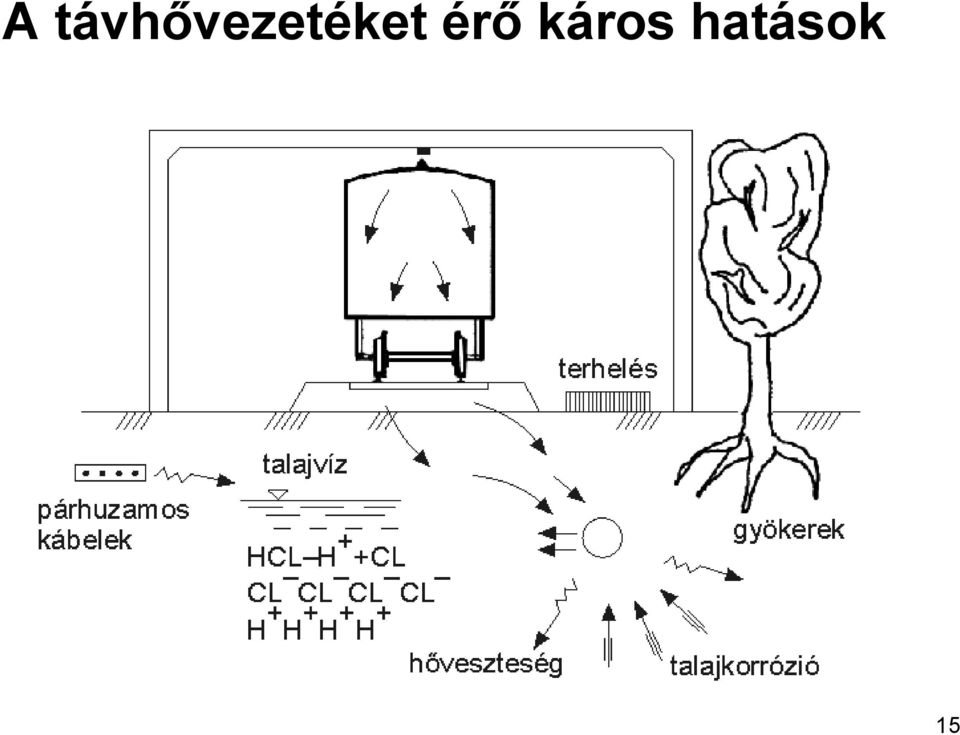

15 A távhővezetéket érő káros hatások 15

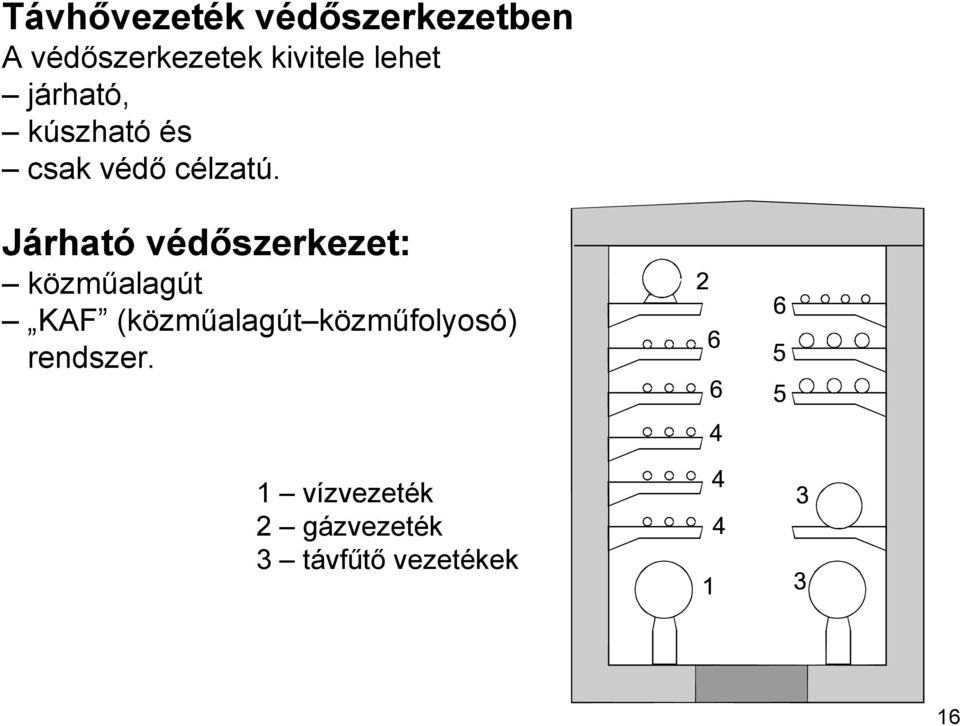

16 Távhővezeték védőszerkezetben A védőszerkezetek kivitele lehet járható, kúszható és csak védő célzatú. Járható védőszerkezet: közműalagút KAF (közműalagút közműfolyosó) rendszer. 1 vízvezeték 2 gázvezeték 3 távfűtő vezetékek 16

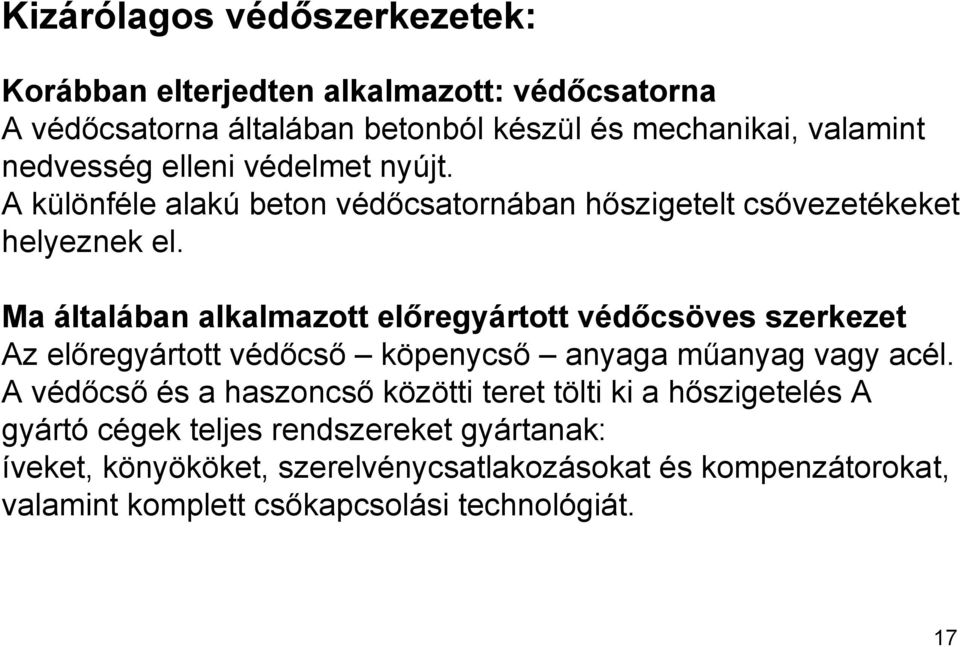

17 Kizárólagos védőszerkezetek: Korábban elterjedten alkalmazott: védőcsatorna A védőcsatorna általában betonból készül és mechanikai, valamint nedvesség elleni védelmet nyújt. A különféle alakú beton védőcsatornában hőszigetelt csővezetékeket helyeznek el. Ma általában alkalmazott előregyártott védőcsöves szerkezet Az előregyártott védőcső köpenycső anyaga műanyag vagy acél. A védőcső és a haszoncső közötti teret tölti ki a hőszigetelés A gyártó cégek teljes rendszereket gyártanak: íveket, könyököket, szerelvénycsatlakozásokat és kompenzátorokat, valamint komplett csőkapcsolási technológiát. 17

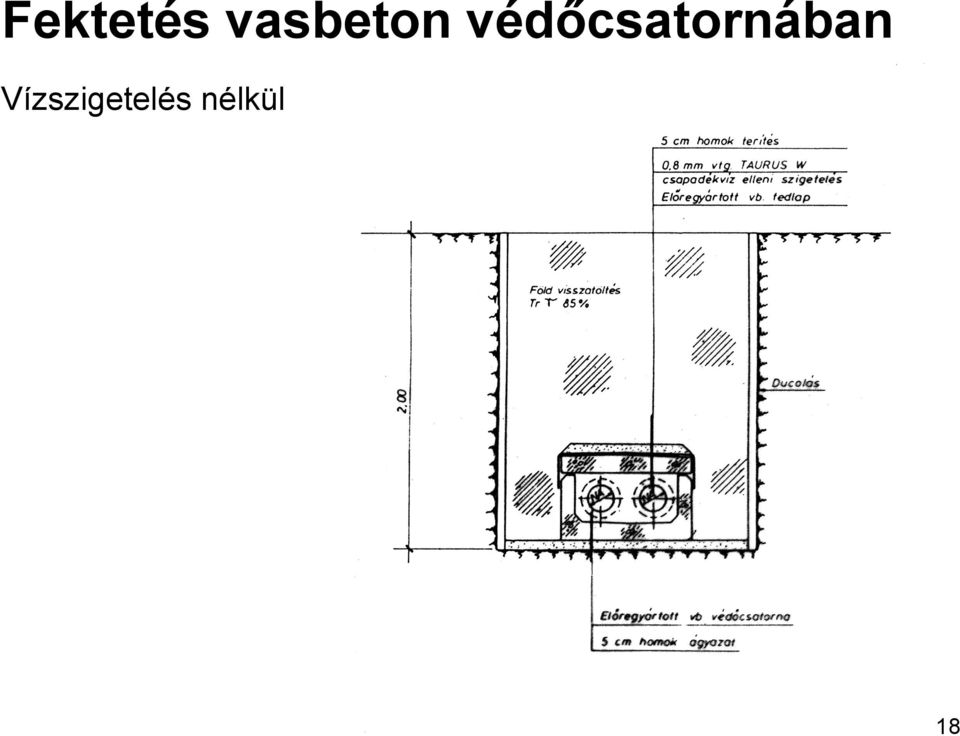

18 Fektetés vasbeton védőcsatornában Vízszigetelés nélkül 18

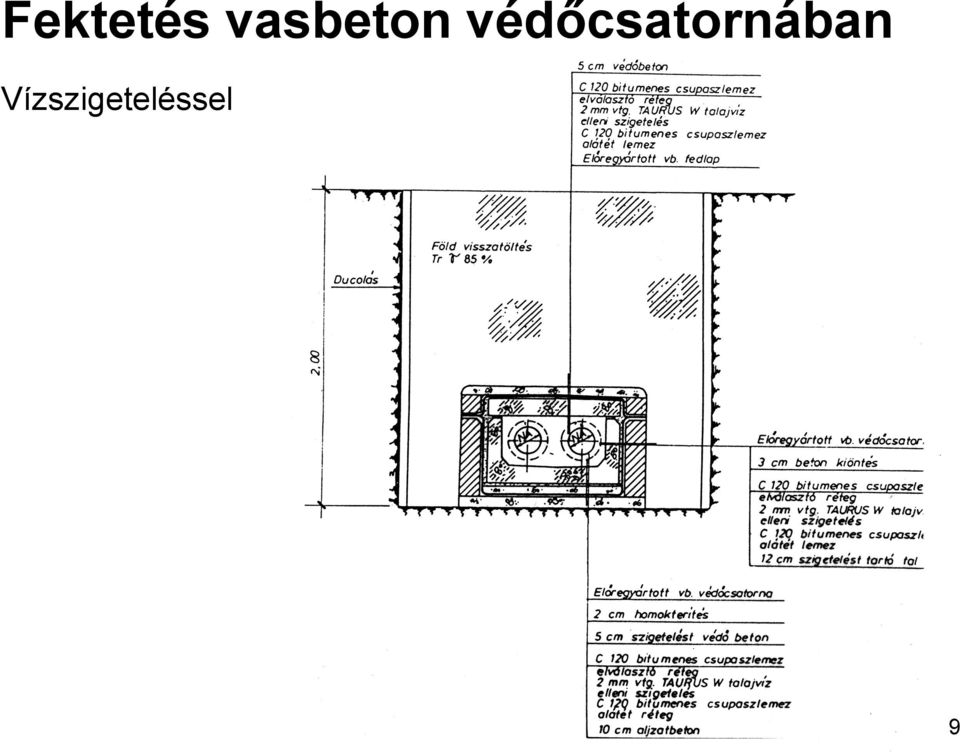

19 Fektetés vasbeton védőcsatornában Vízszigeteléssel 19

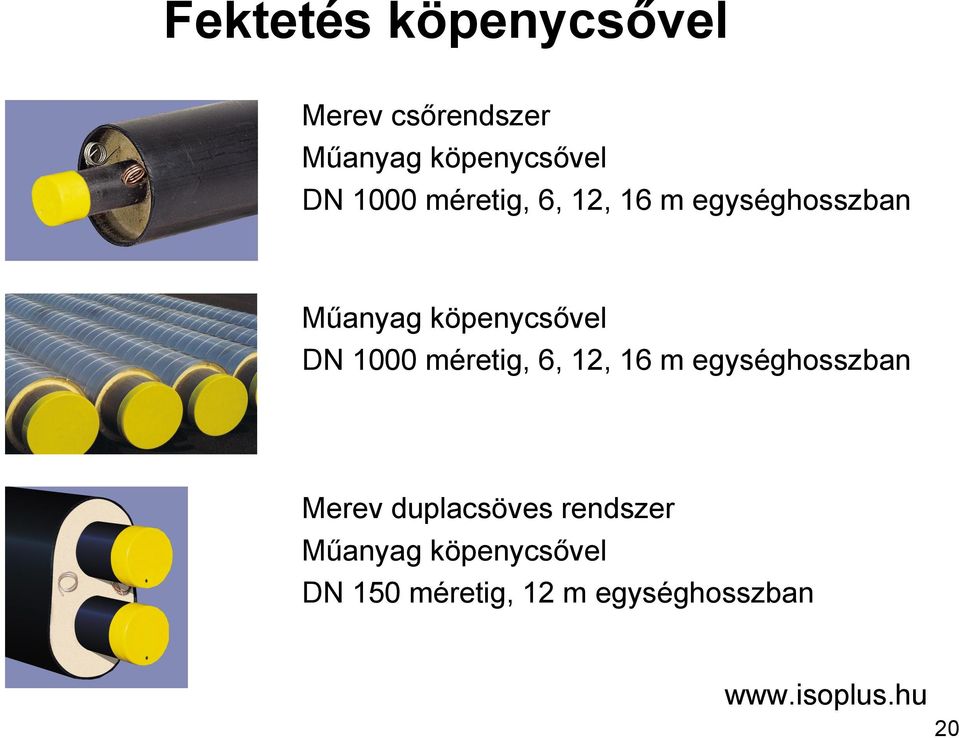

20 Fektetés köpenycsővel Merev csőrendszer Műanyag köpenycsővel DN 1000 méretig, 6, 12, 16 m egységhosszban Műanyag köpenycsővel DN 1000 méretig, 6, 12, 16 m egységhosszban Merev duplacsöves rendszer Műanyag köpenycsővel DN 150 méretig, 12 m egységhosszban 20

21 Fektetés köpenycsővel Flex csőrendszer - Isopex Egy és két haszoncsővel DN 110 méretig, tekercsben 21

22 Fektetés köpenycsővel Idomok 90 -os vagy 45 -os ívek Elágazás Elzáró szerelvény 22

23 Fektetés köpenycsővel Összekötő karmantyúk Zsugorkarmantyú Hegeszthető PE karmantyú Osztatlan, hőre zsugorodó KPE köpenycső, butilkaucsuk tömítőszalag Osztatlan, hőre zsugorodó KPE köpenycső 23

24 A csőszálak összekötése Fektetés köpenycsővel 24

25 A hővédelem kialakítása Szálas szigetelőanyagok csőhéj paplan üveggyapot, kőzeggyapot Hőszigetelés fém burkolattal 25

26 A hővédelem kialakítása Hőszigetelés fém burkolattal: Véglezárás Hőszigetelés peremburkolattal 26

27 A hővédelem kialakítása Hőszigetelés fém burkolattal: 27

28 A vezetékek alátámasztása és megfogása csúszó alátámasztás gördülő alátámasztás fix megfogások Csúszó alátámasztás oszlopon 28

29 A vezetékek alátámasztása és csúszó alátámasztás Lengőkonzolos alátámasztás megfogása 29

30 A vezetékek alátámasztása és csúszó alátámasztás Kialakítása megfogása 30

31 A hőtágulásból eredő feszültségek felvétele A hőtágulásból eredő feszültségek felvétele: a csővezeték nyomvonalvezetésével, kompenzátor szerkezetekkel. A feszültségek felvétele a nyomvonal alakításával A csőszakasz hőtágulásából eredő hosszúságnövekedés mértéke: l = l 0 [1+α t + β( t) 2 ] ahol: l a csővezeték hossza a hőtágulás következtében való megnyúlás után, az áramló folyadék t f hőmérsékletén [m], l 0 a cső hossza a szerelési hőmérsékleten [m], t a folyadék t f hőmérséklete és a szerelési hőmérséklet közötti különbség [K], α, β anyagjellemzők [m/m, K, illetve m/m, K2]. 31

32 A hőtágulásból eredő feszültségek felvétele L alakú kompenzátor Az AB csőhossz tágulását felvevő L szár hossza: L = 3 lde σ ahol: l az AB szakasz megnyúlása, illetve összehúzódása [mm], D a cső külső átmérője [mm], E rugalmassági modulus [kpa], σ megengedett feszültség [kpa]. 32

33 A hőtágulásból eredő feszültségek felvétele A fix pontra ható erő: F = 12E.I. l 10 6 L 3 ahol: F az erő [kn] I a tehetetlenségi nyomaték [mm 4 ] 33

34 A hőtágulásból eredő feszültségek felvétele Z alakú kompenzátor 34

35 A hőtágulásból eredő feszültségek felvétele Axiális kompenzátorok Lemezes kompenzátor 35

36 A hőtágulásból eredő feszültségek felvétele Axiális kompenzátorok Lemezes kompenzátor 36

37 A hőtágulásból eredő feszültségek felvétele Axiális kompenzátorok Lemezes kompenzátor 37

38 A hőtágulásból eredő feszültségek felvétele Axiális kompenzátorok Gumikompenzátor 38
