1 Gáznyomás-szabályozás, nyomásszabályozó állomások Nyomásszabályozó állomások 1

2 Földgázszállító és -elosztó rendszer F O R R Á S O L D A L Hazai földgáztermelő mező kiadási pontja Import gázvezeték belépési pontja az országhatáron Föld alatti gáztároló kiadási pontja SZÁLLÍTÓ RENDSZER Gázátadó állomás nagyközépnyomású hálózat Gázfogadó állomás ELOSZTÓ RENDSZER középnyomású hálózat Körzeti nyomásszabályozó állomás kisnyomású hálózat TELEKHATÁR fogyasztók, ügyfelek F O G Y A S Z T Ó I O L D A L fogyasztók, ügyfelek 3 GÁZFOGADÓ ÁLLOMÁS vs. KÖRZETI NYOMÁSSZABÁLYZÓ ÁLLOMÁS Gázfogadó állomás: gázelosztó-vezetékhez tartozó gáznyomás-szabályozó létesítmény, amely az átadó állomástól (nagy, nagyközép, vagy középnyomáson) érkező gáz nyomását kisebb nyomásra csökkenti. Körzeti nyomásszabályozó-állomás: elosztóvezetékhez tartozó létesítmény, amely a gázfogadó állomástól (nagyközép, vagy középnyomáson) érkező gáz nyomását kisebb nyomásra csökkenti és lakótelepülések, körzetek gázellátását szolgálja. 4 2

3 Tervezésben szerepet játszó tényezők nyomásszabályozó-állomás funkciója, fogyasztási gázigény maximális mennyisége, bemenő oldali gáznyomás, fogyasztás jellege és mértéke által igényelt névleges kimenő nyomás tartománya, egyéb, az elosztói engedélyes által meghatározott tényezők. Forrás: TIGÁZ-DSO Kft, TT300/93, Nyomásszabályozó állomások Elzáró szerelvények tolózárak pillangószelepek gömbcsapok Szűrők Biztonsági berendezések biztonsági lefúvató szelep biztonsági gyorszár (aktív monitor nyomásszabályozók) 6 3

4 Egy nyomásszabályozó ág felépítése 7 Egy nyomásszabályozó állomás felépítése Nyomásszabályozó ág: Elzáró szűrő (előmelegítő) (gyorszár)szabályozó (gázmérő) elzáró 1 v. 2 szabályozó ág, ha csak 1 ág akkor mindenképp kell kerülőág is Kerülőág: elzáró szűrő tűszelep (elzáró) Forrás: Rakonczai B. előadása, ME,

5 A valóságban elzáró Nyomásszabályozó szűrő elzáró 9 Forrás: Rakonczai B. előadása, ME, Nyomásszabályozó állomás sémája 1 elzárószerelvény 2 gázszűrő 3 biztonsági gyorszár 4 nyomásszabályozó 5 lefúvató (szellőztetővezeték) 6 gázmérő (forgódugattyús) 7 biztonsági lefúvatószelep 8 nyomásmérők 9 nyomásregisztráló műszerek 10 hőmérséklet-regisztráló műszer 10 5

6 A valóságban Nyomás-szabályozó Gömbcsap Szűrő Gyorszár Pillangó szelep Gázmérőturbina 11 Forrás: Csalló F előadása, ME, Elzáró szerelvények Kiszakaszolás biztosítása! Szerelvény elé, állomás elé és után, lefúvató elé és után. Lehet: gömbcsap tolózár pillangószelep szabályzószelep háromjáratú szelep nyomásmérőhöz vagy jeladóhoz Nyitott/zárt helyzetük megkülönböztethető legyen!!! (esetleg táblával való jelölés) 12 6

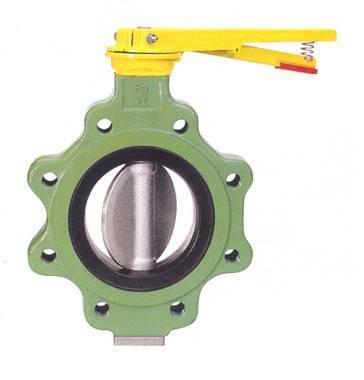

7 Elzáró szerelvények: tolózárak 13 Elzáró szerelvények: pillangószelepek 14 7

8 Elzáró szerelvények: gömbcsapok 15 Szűrők Feladata a mechanikai szennyeződések leválasztása. Ezek lehetnek: por, hegesztési maradékok, reve, műanyag forgácso, víz, gázhidrátok, jég, oldott gázszennyezők, kátrány, naftalin, stb. Anyaga lehet: impregnált papír, zsugorbronz, kerámia, műszálas paplan. Az előtte és után felszerelt nyomásmérőkkel lehet felügyelni. A megengedett nyomásesés középnyomáson 10%. A beszerelési helyzetben legyen tisztítható, vagy a betét kézzel kiemelhető. 16 8

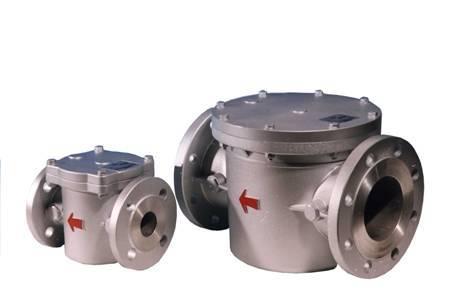

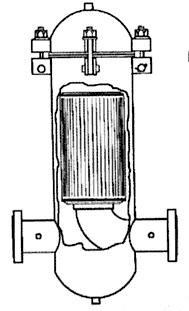

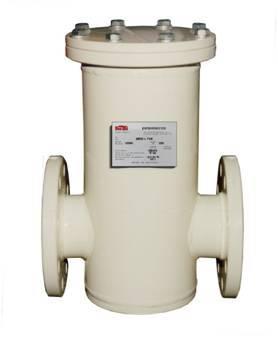

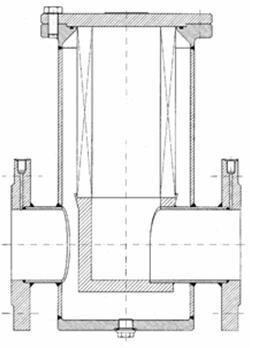

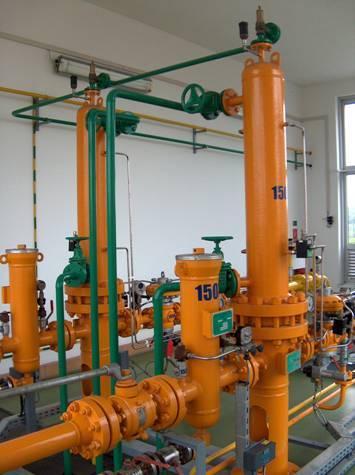

9 Gázszűrők 17 Gázszűrők 18 9

10 Gázszűrők 19 Előmelegítők Ha szükséges (a nagy nyomásesés ill a nagy hőmérséklet csökkenés miatt) A szűrő után van

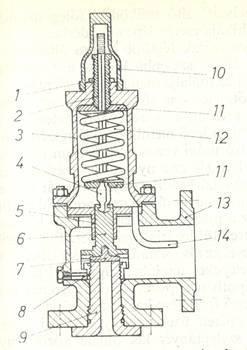

11 Biztonsági lefúvató szelep Túlnyomáshatárolásra a szekunder oldalon. Üzemszerűen zárva. Megakadályozza, hogy meg nem engedett szekunder oldali nyomás alakuljon ki. A nyomásérték normalizálódása után visszazár. A gázáram nem szűnik meg. 21 Biztonsági lefúvató szelep 22 11

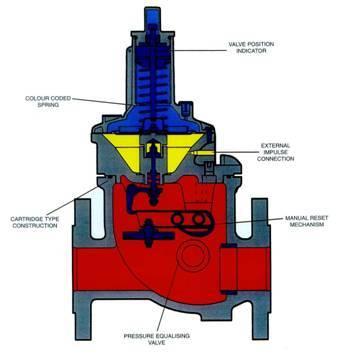

12 Biztonsági gyorszár Üzemzavar esetén akadályozza meg a nem kívánt értékű nyomás eljutását a szekunder oldalra. A primer ágban van. Üzemszerűen nyitott. A jeleket a szekunder ágból kapja: lezárja a gáz útját. Alsó és felső nyomásértékre van beállítva: alsó zárónyomás: kb. 50% p névl Kerülni kell a szekunder oldali leürülést felső zárónyomás: p névl Ne terhelje a magas nyomás a szekunder oldali rendszert. 23 Biztonsági gyorszár 24 12

13 Nyomásszabályozó állomások Mérő és regisztráló műszerek nyomás hőmérséklet gázmennyiség Csővezetékek, lefúvató vezetékek, impulzusvezetékek Előmelegítők, hőcserélők, fűtés 25 Nyomásszabályozó állomás sémája mérőkörrel 26 13

14 Nyomásszabályozó berendezések kapcsolási sémái 27 Nyomásszabályozó berendezések kapcsolási sémái 28 14

15 Nyomásszabályozó állomás beszabályozása 29 Nyomásszabályozó állomás beszabályozása 30 15

16 Nyomásszabályozó állomás beszabályozása 31 Nyomásszabályozó állomások Az állomás telepítése Szekrényes, épületben elhelyezett, szabadtéri, föld alatti állomások Zaj elleni védelem 32 16

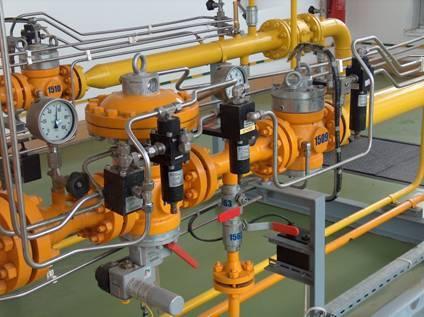

17 Nyomásszabályozó állomás 33 Nyomásszabályozó állomás 34 17

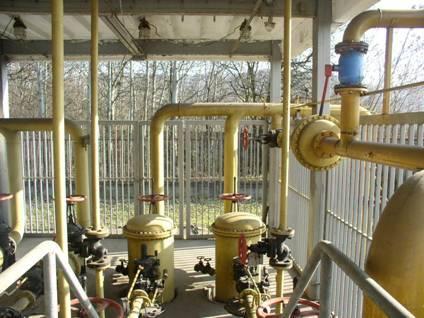

18 Nyomásszabályozó állomás 35 Nyomásszabályozó állomások létesítés átadás-átvétel beszabályozás üzembehelyezés üzemeltetés karbantartás 36 18
