1 Hőközpontok helye a távhőrendszerben Némethi Balázs FŐTÁV Zrt.

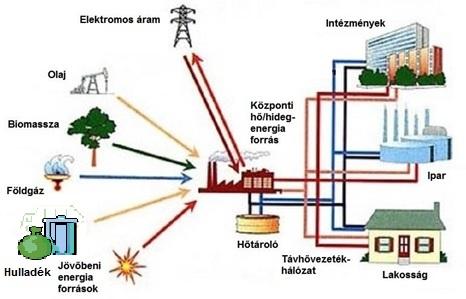

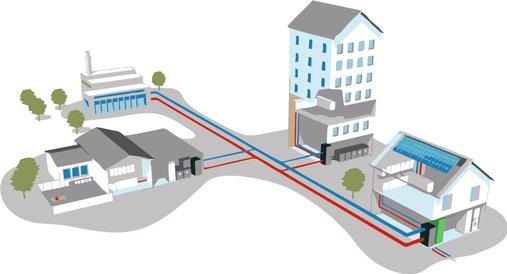

2 A távhő fogalma az a hőenergia, amelyet a távhőtermelő létesítményből hőhordozó közeg (gőz, melegített víz) alkalmazásával, távhővezeték-hálózaton keresztül, üzletszerű tevékenység keretében a felhasználási helyre eljuttatnak (2005. évi XVIII. törvény) Termelés Szállítás Felhasználás

3 A hőközpont fogalma A hőhordozó közeg kiadására, elosztására, fogadására, átalakítására, mennyiségi szabályozására, illetőleg a távhő átadására szolgáló technológia berendezés. A hőközpont lehet termelői hőközpont, szolgáltatói hőközpont és felhasználói hőközpont termelői hőközpont: a távhő termelőjénél távhőellátás céljából a hőhordozó közeg kiadására, továbbítására, elosztására, átalakítására, mennyiségének szabályozására, esetenként mérésére szolgáló technológiai berendezés; szolgáltatói hőközpont: több épület vagy építmény távhővezeték-hálózat útján történő hőellátása céljából, az ellátandó épületeken vagy építményeken kívül, vagy azok egyikében elhelyezett, a hőhordozó közeg fogadására, átalakítására, mennyiségének szabályozására, elosztására, mérésére szolgáló technológiai berendezés; felhasználói hőközpont: egy épület vagy építmény hőellátása céljából a hőhordozó közeg fogadására, átalakítására, mennyiségének szabályozására, mérésére szolgáló technológiai berendezés;

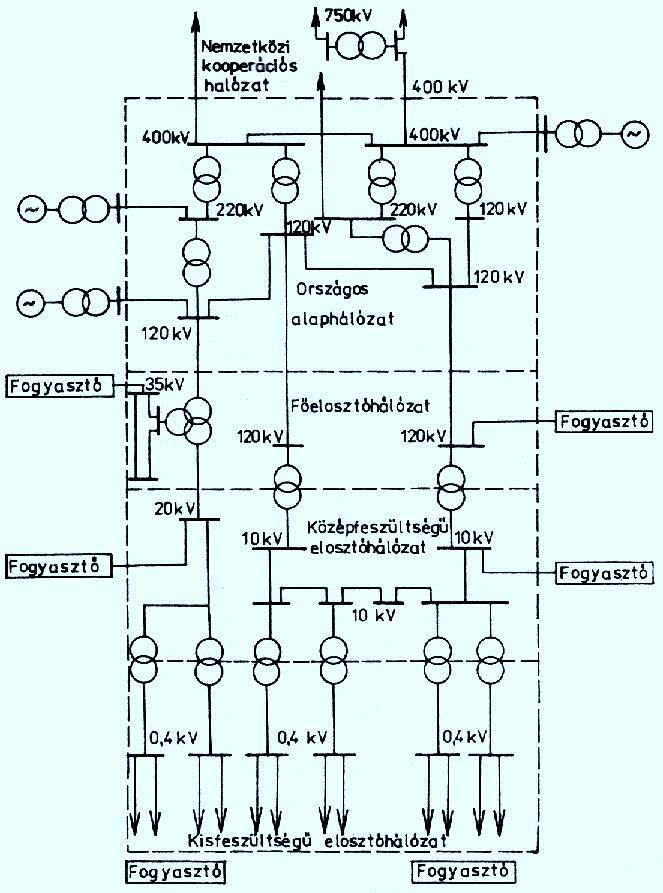

4 Vezetékes analógiák 1. Villamos energia elosztó rendszere Földgázelosztó-rendszer Nyomásfokozat Kisnyomás Középnyomás Nagyközép-nyomás Nagynyomás A nyomásfokozat nyomástartománya MOP<100 mbar 100 mbar < MOP<4 bar 4 bar < MOP<25 bar MOP >25 bar

5 A távhő ellátás láncolata primer rendszer szekunder rendszer Hőforrás Távvezeték Hőközpont Felhasználói rendszerek Távhőszolgáltató Felhasználó Távvezeték: bar, C Hőközpont: 16 bar, C Fűtési rendszer: 6 bar, C HMV rendszer: 10 bar, C

6 A (hazai) távhő elsődleges fogyasztói igénye ún. komfort hőellátás; főként helyiségfűtés és HMV-ellátás. A felhasználók és rendszereik A távhőszolgáltatás legelső célja és szempontja a felhasználói (hő)igények kielégítése.

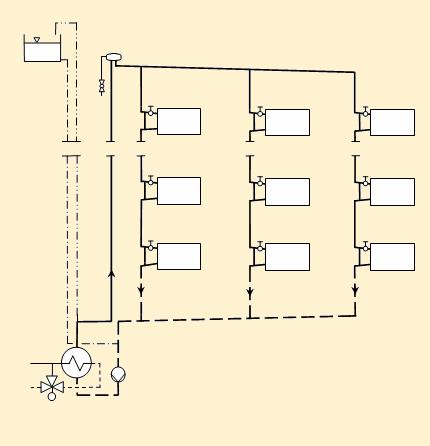

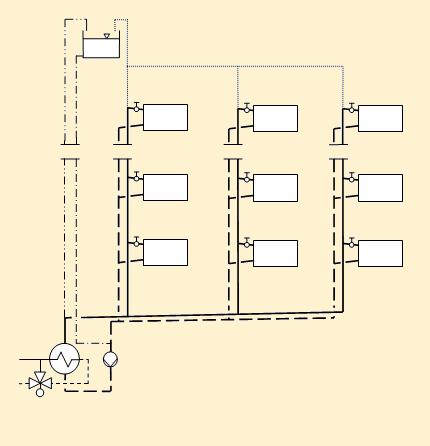

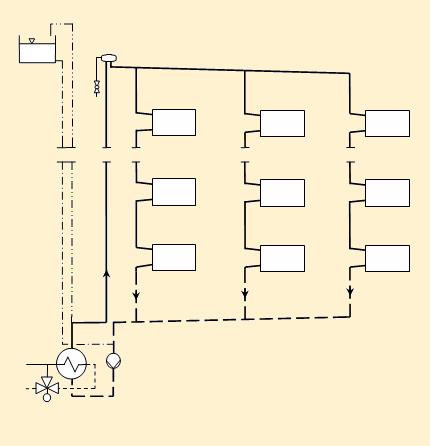

7 A felhasználók és rendszereik - Fűtés Elsődleges rendszerei szivattyús központi melegvízfűtések Radiátoros Klímakonvektoros Egyéb Légkezelő központok (növekvő jelentőség) - Tipizált rendszerek sok egyediséggel - Változatos hőleadók - Központi légtelenítés - Tágulási rendszer kétcsöves fűtés átfolyós egycsöves felső elosztású átkötőszakaszos felső elosztású

8 Napi ciklusú, hektikusan változó fogyasztás à nehéz szabályozás, tároló Melegen tartás à cirkuláció Higiéniás követelmények! A felhasználók és rendszereik - HMV fogyasztás [liter/perc] fogyasztás tartamdiagram Fontos faktor a melegítendő ivóvíz minősége, összetétele :00 2:00 4:00 6:00 8:00 10:00 12:00 14:00 16:00 18:00 20:00 22:00 0:00 idő

9 Vezetékes analógiák 2. Az épületek, létesítmények hőellátás során nem csak az energiahordozó transzformálására van szükség. Az épület, létesítmény hőellátó rendszereinek keringetésre, nyomástartásra, szabályozásra, egyéb központi funkciókra is szüksége van. Ezek a kazánházi funkciók a távhő esetében a hőközponthoz tartoznak.

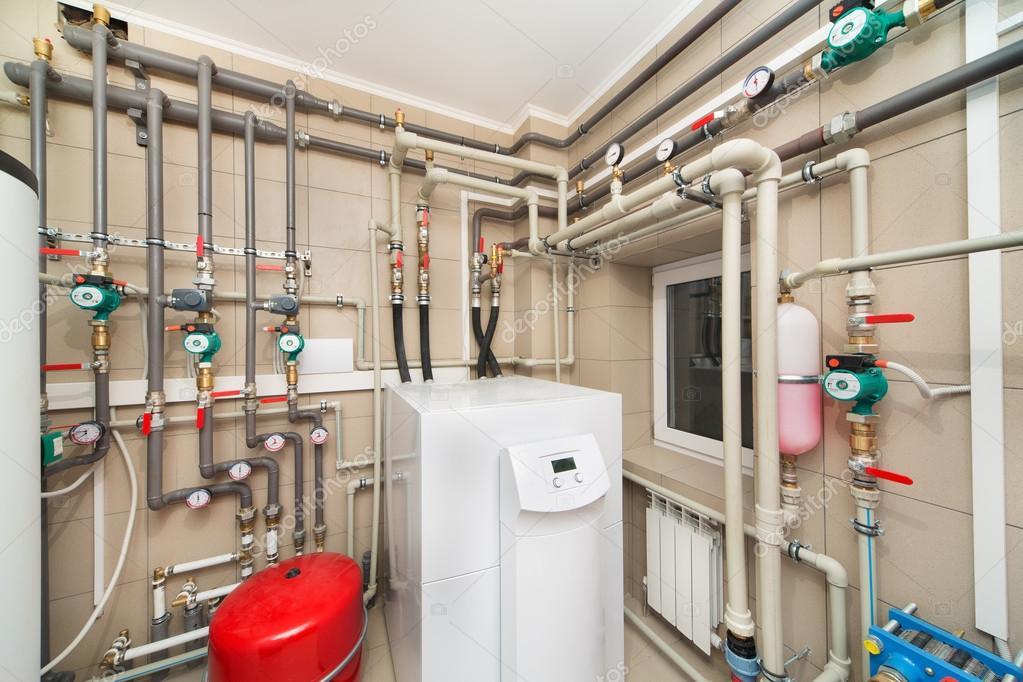

10 Felhasználói hőközpont

11 Szolgáltatói hőközpont Szolg. HKP Szekund. hőfog.á. Kapcsolt épület Szolg. (tömb-) HKP Primer távvez. Szek. távvez. Felhaszn. HKP-ok hőfogadó állomás: egy épület vagy építmény távhőellátása céljából, a hőhordozó közeg fogadására, továbbítására szolgáló technológiai berendezés, ahol a felhasználók részére átadott távhőmennyiség mérése, mennyiségi szabályozása is történhet (Tszt.) Primer 1 távvez. Primer 2 távvez.

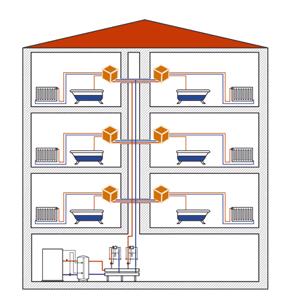

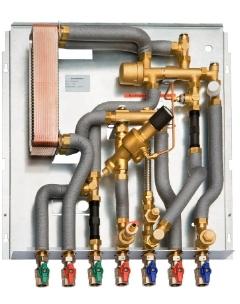

12 Lakás-hőközpont Épületrészek autonóm (egymástól független) ellátása. Hazai viszonyok között elsősorban nem primer rendszerre kapcsolódik. Elszámolási mérést is lehetővé tesz. Speciális szerelvény, korlátos HMV-teljesítmény R

13 Távhő trendek - kapcsolás Közvetlen / direkt rendszer Közvetett / indirekt rendszer

14 Távhő trendek - kapcsolás Soros kapcsolás, kerülőágas szabályozás Párhuzamos kapcsolás, fojtásos szabályozás

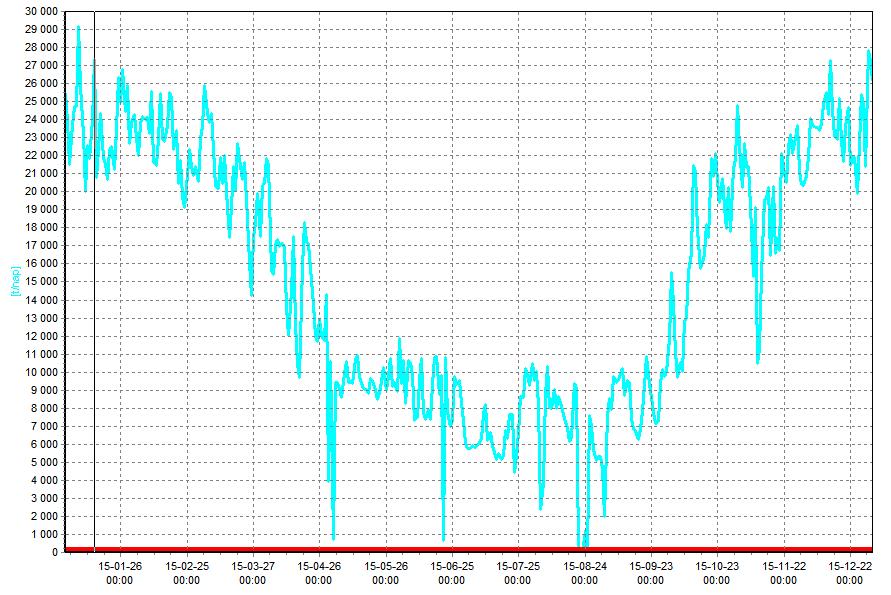

15 Távhő trendek kerülőágas szabályozás fojtásos szabályozás ,0 40,0 30,0 20,0 10,0 0,0-10,0-20, Napi átlag térfogatáram [m3/h] Külső átlag hőmérséklet [ C] állandó primer változó primer térfogatáram térfogatáram

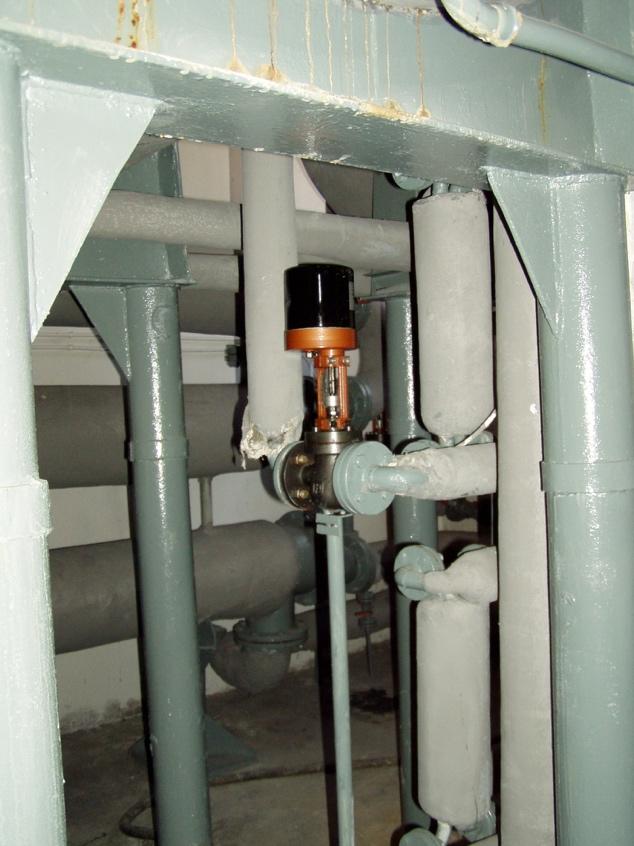

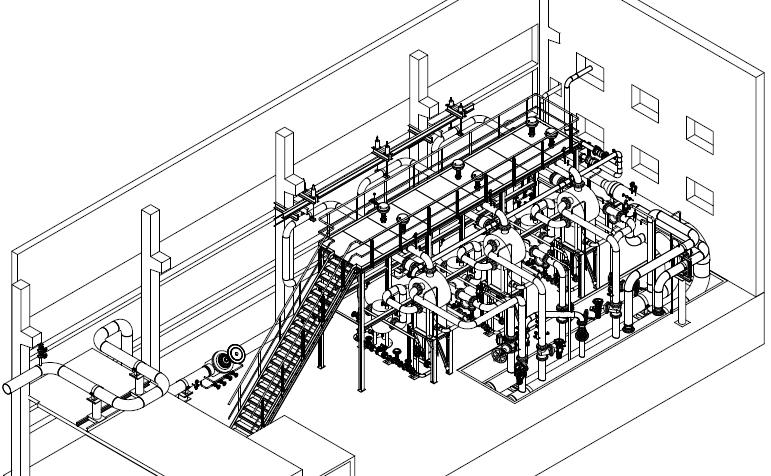

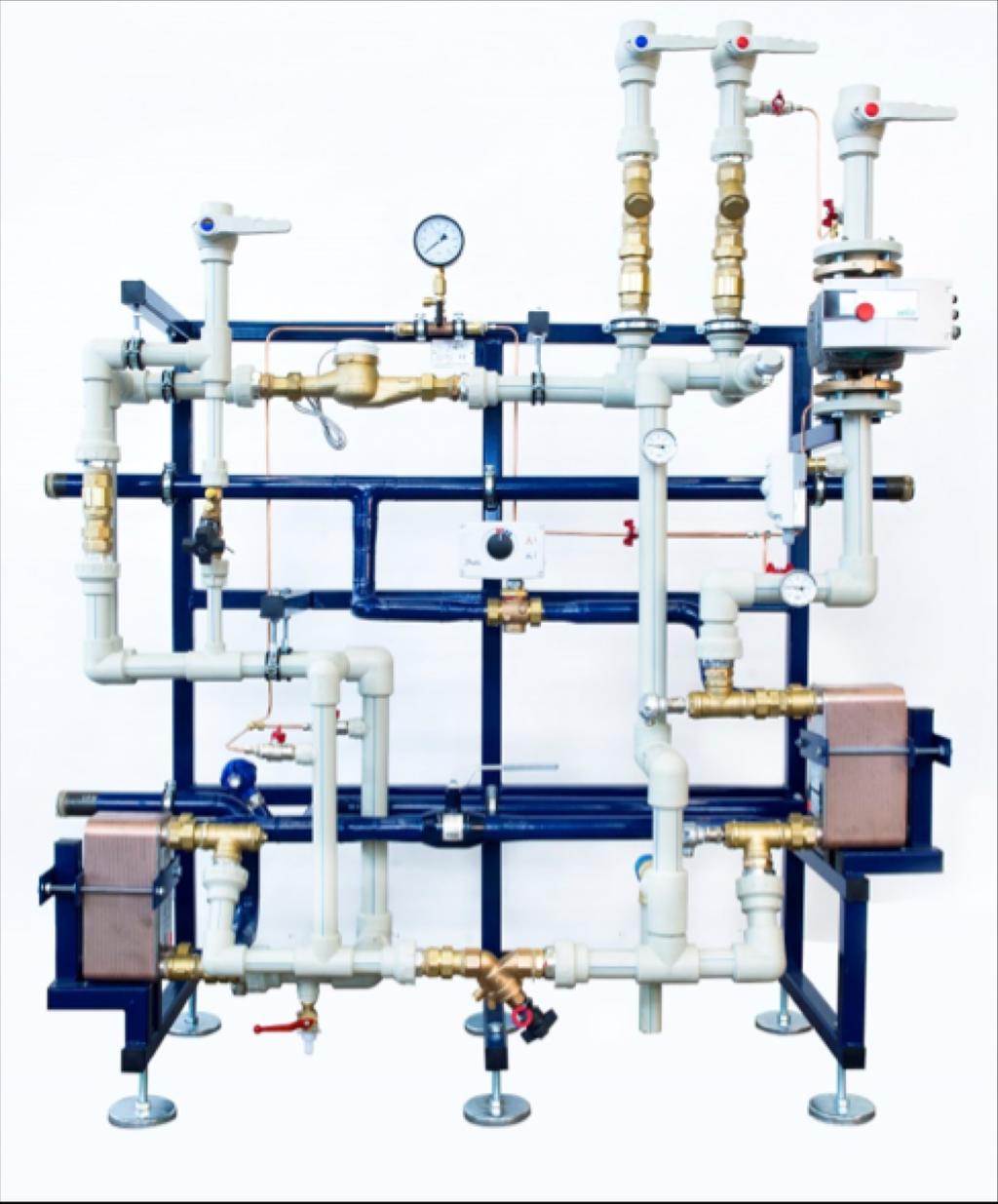

16 Távhő trendek - építés Helyszínen épített Előre gyártott

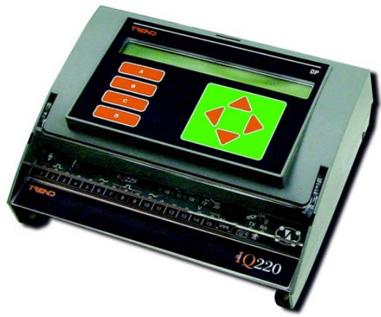

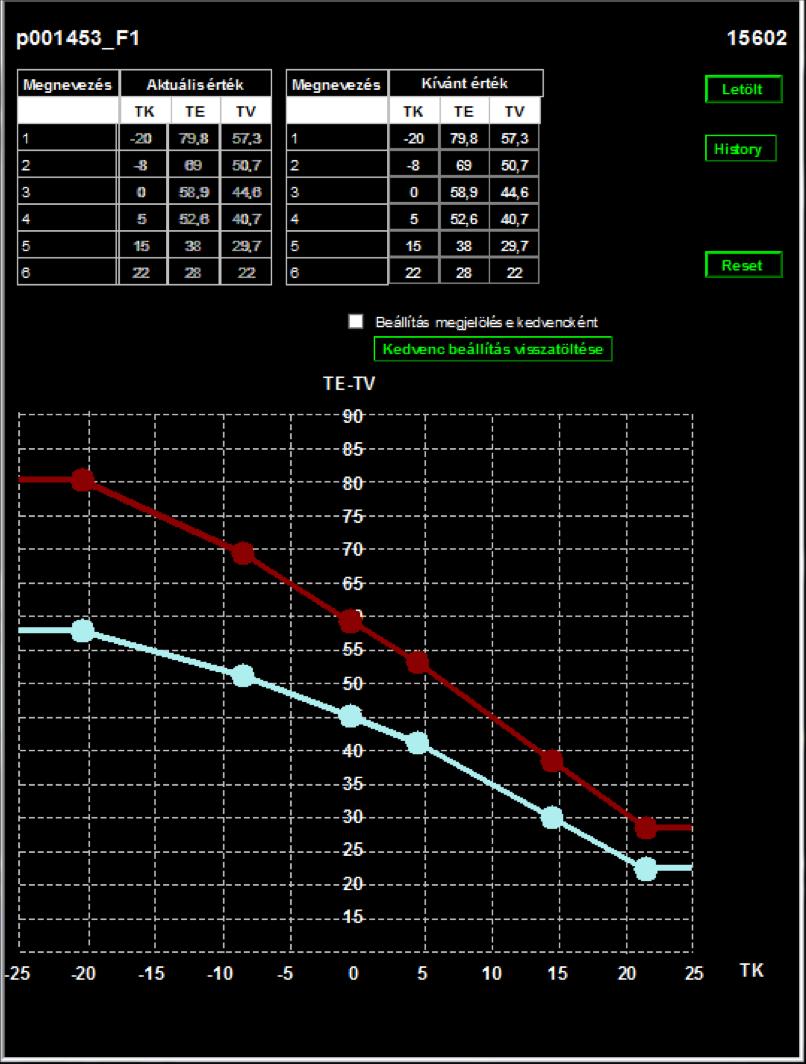

17 Távhő trendek - szabályozás t e,t v t ev t vv végpont t kv start pont t ks t es t vs t k

18 Távhő trendek - szabályozás szabályozatlan hőleadó szabályozott hőleadó Szekunder visszatérő hőmérsékletre szabályozás? I G E N t e,t v t ev t vv N E M végpont t kv start pont t ks t es t vs t k

19 Távhő trendek

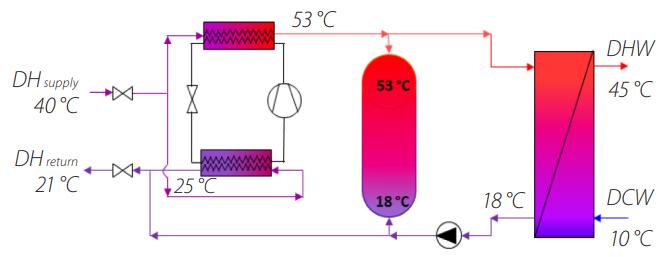

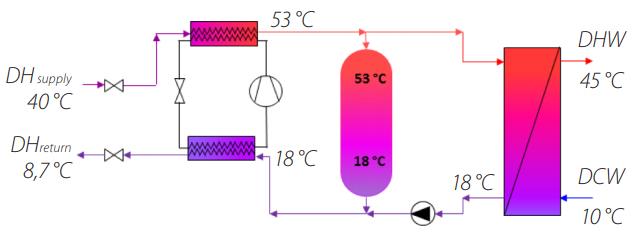

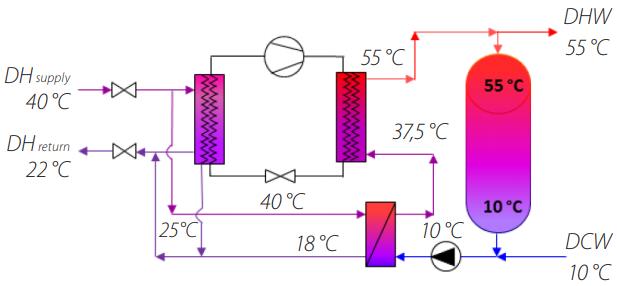

20 Távhő trendek? 4. generációs távhőrendszerben a primer oldali hőmérséklet csökken(t)ése okán felmerülhet akár a fogyasztói végponton való hőszivattyúk és primer oldali hőtárolás alkalmazása is. Low temperature DH consumer unit with micro heat pump for DHW preparation E. Zvingilaite, T. Ommen, B. Elmegaard, M.L.Franck

21 Optimális hőközpont? A távhőellátási rendszer felhasználói hőközpontjainak kialakításában, kapcsolásában, szabályozásában, üzemeltetésében, gyártástechnológiájában megfigyelhetőek és előre jelezhetőek trendek, de nem jelölhető ki általános érvénnyel vett optimum. Ez minden esetben a csatlakozó rendszerek adottságaitól, követelményeitől függ.

22 Köszönöm a figyelmet! Némethi Balázs bnemethi@fotav.hu
