1 Primer oldali mérési és monitoring rendszerek, energetikai távfelügyelet és ellenőrzés

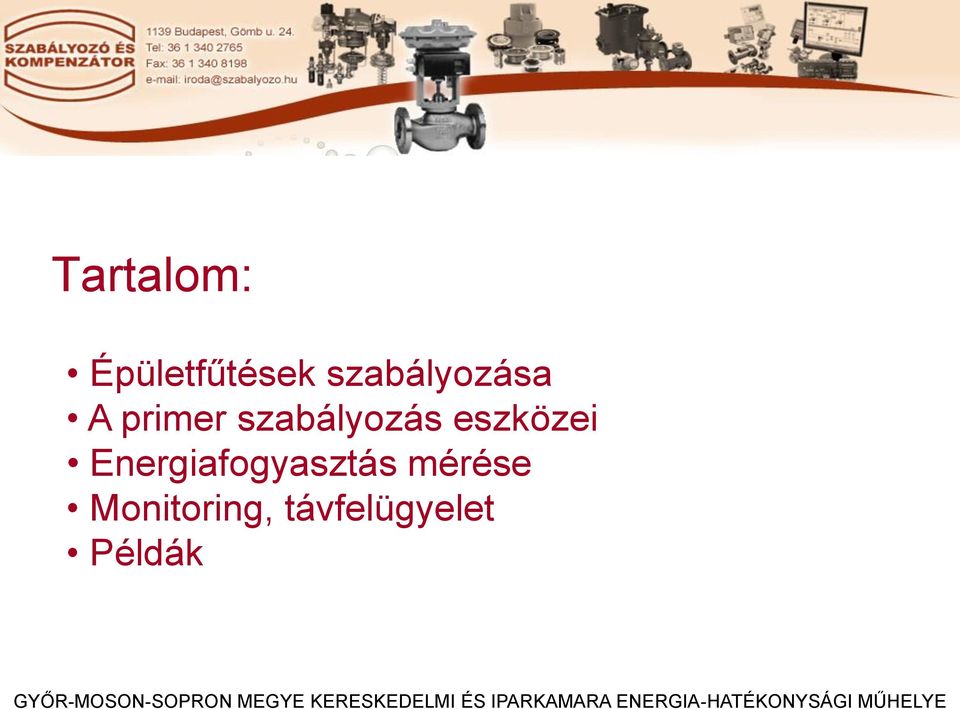

2 Tartalom: Épületfűtések szabályozása A primer szabályozás eszközei Energiafogyasztás mérése Monitoring, távfelügyelet Példák

3 Épületfűtések szabályozása A téma behatárolása: Az energetikai felújításokban leginkább érintett, társasházi lakóépületek, elsősorban házgyári (panel) épületek fűtésének szabályozása Az ezen épületek szokásos fűtési módjai közül pedig a távfűtéssel ellátott épületek szabályozása

4 Épületfűtések szabályozása Távfűtési rendszerek sajátosságai Primer nyomások nyomásfokozat Primer hőmérsékletek Téli nyári primer hőfoklépcsők Változó térfogatáram Kapcsolt épületek

5

6 Épületfűtések szabályozása Szabályozási feladatok Fűtés szabályozás Külső hőmérséklet követő szabályozás Szekunder előremenő visszatérő hőfok alapján A távfűtési hálózat adottságainak figyelembe vétele (a változó tömegáramú üzemmódra alkalmas szerelvények, elsősorban szabályozó szelepek)

7 Épületfűtések szabályozása fűtés

8 Épületfűtések szabályozása fűtés Nyomáskülönbség- és térfogatáramszabályozó Egyutú motoros szabályzószelep

9 Épületfűtések szabályozása Szabályozási feladatok Használati melegvíz (HMV) szabályozás Értéktartó szabályozás Fűtési körrel párhuzamos szabályozás Fűtési visszatérő hasznosítása Melegvíz tároló (párhuzamos kapcsolás) Melegvíz cirkuláció

10 Épületfűtések szabályozása HMV

11 Épületfűtések szabályozása HMV

12 Épületfűtések szabályozása Elektronikus fűtés szabályozók Szabadon programozható Adattárolásra képes működés ellenőrzése Kommunikációs képességek - távfelügyelhetőség

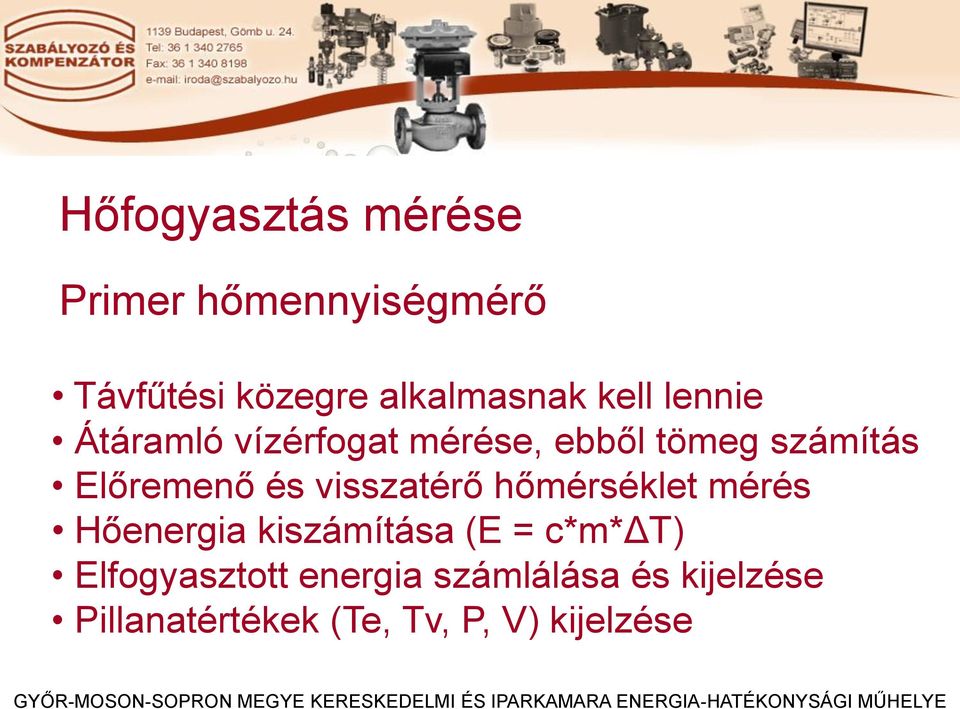

13 Hőfogyasztás mérése Primer hőmennyiségmérő Távfűtési közegre alkalmasnak kell lennie Átáramló vízérfogat mérése, ebből tömeg számítás Előremenő és visszatérő hőmérséklet mérés Hőenergia kiszámítása (E = c*m*δt) Elfogyasztott energia számlálása és kijelzése Pillanatértékek (Te, Tv, P, V) kijelzése

14 Hőfogyasztás mérése Primer hőmennyiségmérő Ultrahangos mérési elv Adattárolási funkciók Távleolvasási lehetőségek smart metering

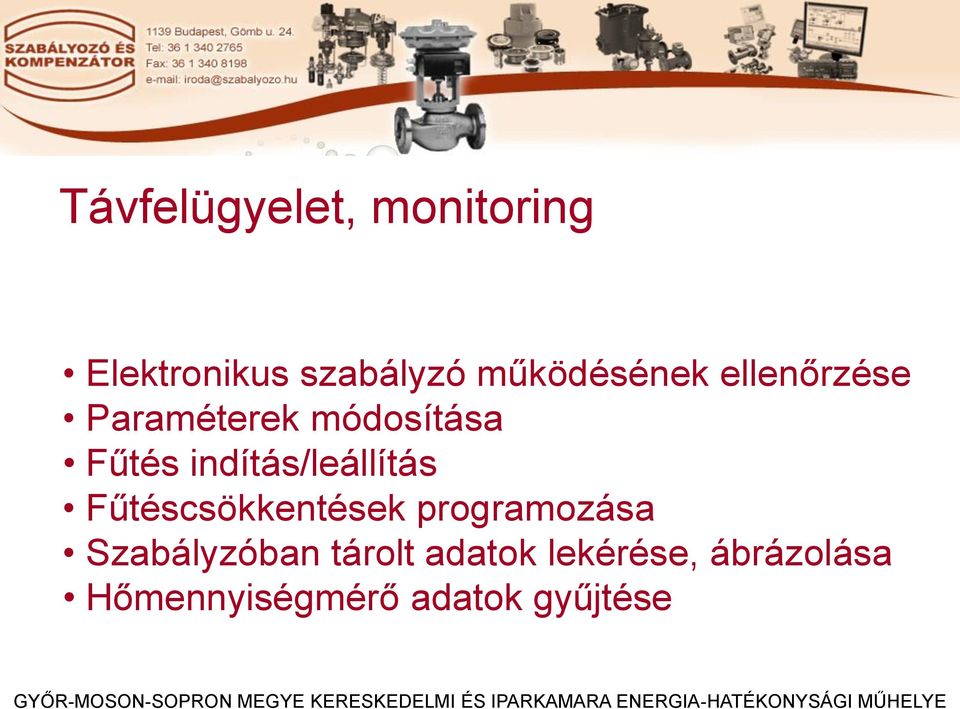

15 Távfelügyelet, monitoring Elektronikus szabályzó működésének ellenőrzése Paraméterek módosítása Fűtés indítás/leállítás Fűtéscsökkentések programozása Szabályzóban tárolt adatok lekérése, ábrázolása Hőmennyiségmérő adatok gyűjtése

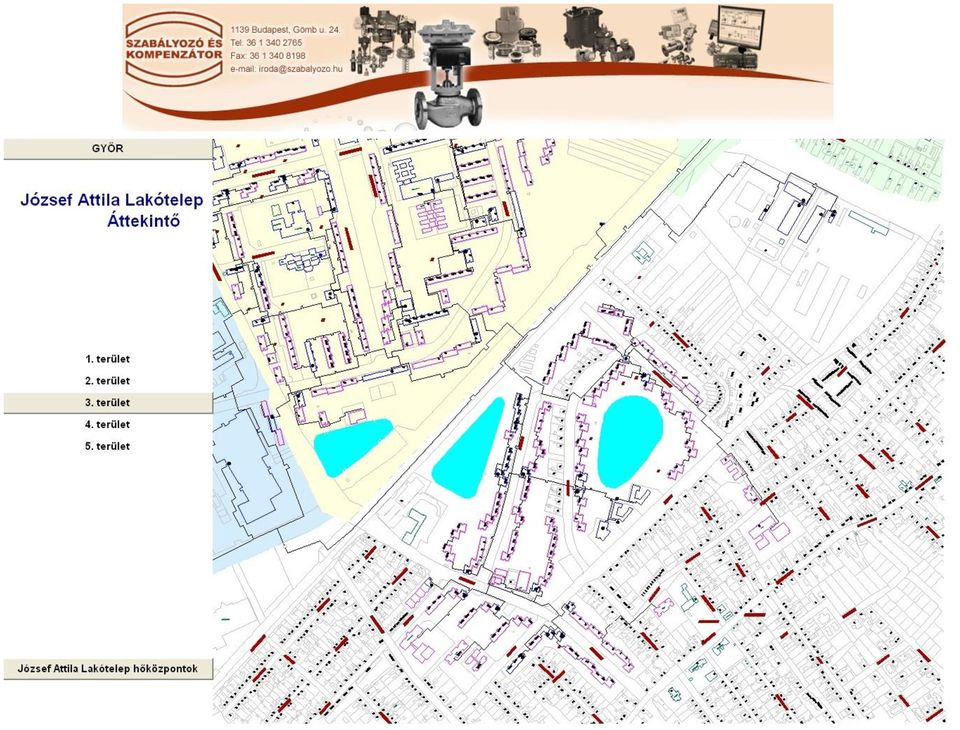

16

17

18

19

20

21

22

23

24

25 Köszönöm megtisztelő figyelmüket! Szabályozó és Kompenzátor Kft Budapest, Gömb u. 24. Tel: Fax: iroda@szabalyozo.hu Kiss Imre
