II. Szakmai alap- és szakismeretek, gyakorlati alkalmazásuk 4. Méréstechnika, energiafelügyeleti rendszerek Hunyadi Sándor

Átírás

1 A LVII-es energiahatékonysági törvényben meghatározott auditori és energetikai szakreferens vizsga felkészítő anyaga II. Szakmai alap- és szakismeretek, gyakorlati alkalmazásuk 4. Méréstechnika, Hunyadi Sándor 2017.

2 5.1. Mérési módszerek és eszközök, mérések pontossága, hibaszámítás. (Bővebben a IV./2.1-ben) Mérés pontossága: Alapvetően a mérőkészülék, de a jelátalakítók és környezet is befolyásolhatja. MID-es mérők: Measuring Instruments Directive (Mérőműszer irányelv) 2004-től az EU-ban garantálja a mérőműszerek megbízhatóságát és pontosságát, azaz nem kell egyenként hitelesíteni Jelölése: téglalapban M és két szám

3 5.2. Fogyasztásmérés és eszközei Mérés célja: Miért mérjük? Energia elszámolás (főmérő, almérő), energia fogyasztás, teljesítmény, időbeni lefutás (fogyasztói magatartás!), minőség, elszámolás ellenőrzése, beszabályozás, stb. Mérőkészülékek pl: Thermokamera, Nyomásmérő, Áramlásmérő, Ultrahangos vizsgálókészülék, Füstgázelemző készülék, Fényintenzitás mérő, Villamos mennyiségmérők, Programozható adatgyűjtő

4 5.2. Fogyasztásmérés és eszközei Teljesség nélkül: nyomásmérő, füstgázelemző készülék (pl. ORSAT), világítástechnikai és villamos mérőműszerek, meteorológiai mérőeszközök, geometriai mérők Energiafogyasztás mérése: villamos energia-, földgáz-, hő- és használati melegvíz mérői, valamint a hideg és melegvíz mérők, hőmennyiség mérő. és a nem vezetékes energia számlák

5 5.2. Fogyasztásmérés és eszközei Villamos paraméterek mérése egyfázisú, háromfázisú, direkt, mérőváltós, egyidejűleg más paraméter rögzítése (hőmérséklet, analóg és digitális bemenetek) villamosenergia minőség, teljesítmények, fogyasztások, cos fi Kommunikáció és impulzusok, tárolás Szinkronizálás, segéd tápfeszültség szükséges lehet

6 5.2. Fogyasztásmérés és eszközei Gáz mennyiségek mérése Mérés elve: kiszorításos térfogatszámlálás: membrános háztartási gázmérő és a forgódugattyús gázmérő sebességmérés és impulzusszámlálás: turbinás mérők Impulzusadós kivitel: elérhető vagy utólag felszerelhető

7 5.2. Fogyasztásmérés és eszközei Gáz paraméterek mérése Korrektoros mérők: az áramló gáz nyomását, hőmérsékletét, és a térfogatáramát nagy pontossággal mérik +-1% A hatályos árrendelet szerint a földgáz fűtőértéke és ára gáztechnikai normálállapotra vonatkozik, amikor a gáz nyomása 1013,25 mbar ( Pa) hőmérséklete 15 C (288,15 Kelvin)

8 5.2. Fogyasztásmérés és eszközei A normál állapotú gázmennyiség a mérőről leolvasott, vagyis az üzemi állapotú értékből a következőképpen határozható meg:

9 5.2. Fogyasztásmérés és eszközei Hőmennyiségmérők Alkalmazott típusok (akár távadóval is): Kompakt szárnykerekes hőmennyiségmérő Ultrahangos hőmennyiségmérő Vízóra + hőmennyiségmérő számlálómű Hűtési- fűtési hőmennyiségmérő Fontos: Hőmérséklet mérők elhelyezése, bekötése

10 5.3. Az auditor diagnosztikai segédeszközei Teljesség nélkül: meteorológiai adatok, közmű számlák, műszaki számítások, becslések, energiafelügyeleti és információs rendszerek, energia számlák, kimutatások, beszámolók, statisztikák Nomogramok: Több változós függvények síkbeli ábrázolására és az egymáshoz tartozó értékrendszerek megállapítására szolgáló ábra Józan paraszti ész, interjúk, megfigyelések

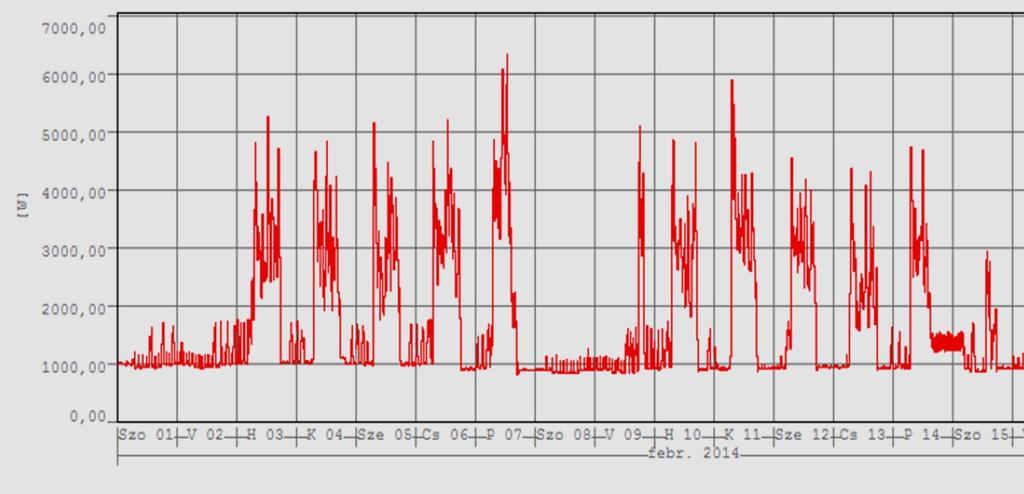

11 5.3. példa mérés értelmezésre Watt 24 óra

12 Watt II. 5. Méréstechnika, 5.3. példa mérés értelmezésre 24 óra

13 5.3. példa mérés értelmezésre Watt

14 5.4. Energiafelügyeleti és információs rendszerek Központi Statisztikai Hivatal a nagy rendszerek működését leképező adatok gyűjtése, az EU és más nemzetközi jelentési kötelezettségek megalapozása Magyar Energetikai és Közmű-szabályozási Hivatal az OSAP program keretében több mint nem lakossági fogyasztó és a kkv-nak nem minősülő szervezetek adatainak gyűjtése; adatszolgáltatási kötelezettségei, monitoring feladatai és adat igényei
