1 GÁZOK, GŐZÖK ÉS FOLYADÉKOK ÁRAMLÓ MENNYISÉGÉNEK MÉRÉSE MÉRNI LEHET: AZ IDŐEGYSÉG ALATT ÁTÁRAMLÓ MENNYISÉG TÉRFOGATÁT TÉRFOGATÁRAM MÉRÉS q v = dv dt ( m 3 / s) AZ IDŐEGYSÉG ALATT ÁTÁRAMLÓ MENNYISÉG TÖMEGÉT TÖMEGÁRAM MÉRÉS dm q m = dt A tömegáram és a térfogatáram közötti összefüggés: ( kg / s) q = ρ m q V ahol a ρ az áramló közeg (üzemi állapotú) sűrűsége.

2 1. TURBINÁS TÉRFOGATÁRAM MÉRÉS: ÁRAMLÁS (v) n Az áramlás terébe helyezett turbina fordulatszáma (n) az áramlás sebességével (v) arányos.

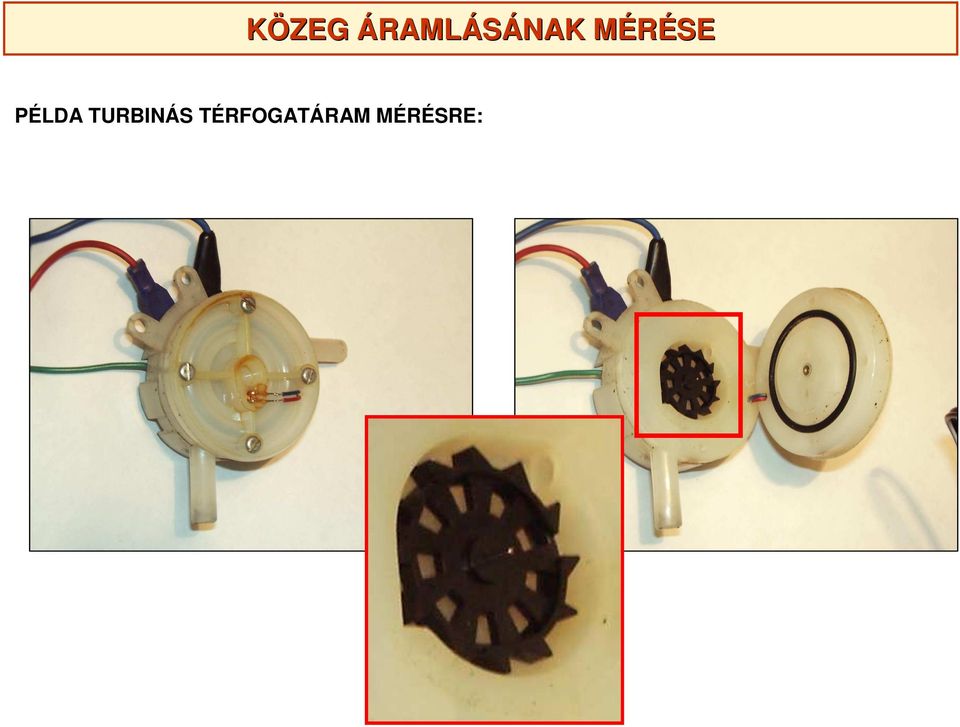

3 PÉLDA TURBINÁS TÉRFOGATÁRAM MÉRÉSRE:

4 2. AZ ÁRAMLÁS ERŐHATÁSA ALAPJÁN TÖRTÉNŐ TÉRFOGATÁRAM MÉRÉS: P ϕ ÁRAMLÁS (v) Az áramlás terébe helyezett tárgyra (torlólapra) az áramlás sebességével (v) arányos erő hat. A spirálrugóval rögzített tárgy elfordulása tehát arányos az áramlás sebességével.

5 PÉLDA AZ ÁRAMLÁS ERŐHATÁSA ALAPJÁN TÖRTÉNŐ TÉRFOGATÁRAM MÉRÉSRE: TORLÓCSAPPANTYÚS LEVEGŐMENNYISÉG MÉRŐ TORLÓLAPOS LEVEGŐMENNYISÉG MÉRŐ

6 3. NYOMÁSKÜLÖNBSÉG ALAPJÁN TÖRTÉNŐ TÉRFOGATÁRAM MÉRÉSRE : ÁRAMLÁS (v) p 2 p 1 Az áramlás terében kialakított szűkületben megnő az áramlás sebessége, s ez a statikus nyomás csökkenését eredményezi. Az áramlásmérés a belépő és a kilépő oldalak közötti nyomáskülönbség alapján végezhető el. p = p 1 - p 2 p = k. ρ. v 2 ahol k geometriai állandó, ρ a közeg sűrűsége.

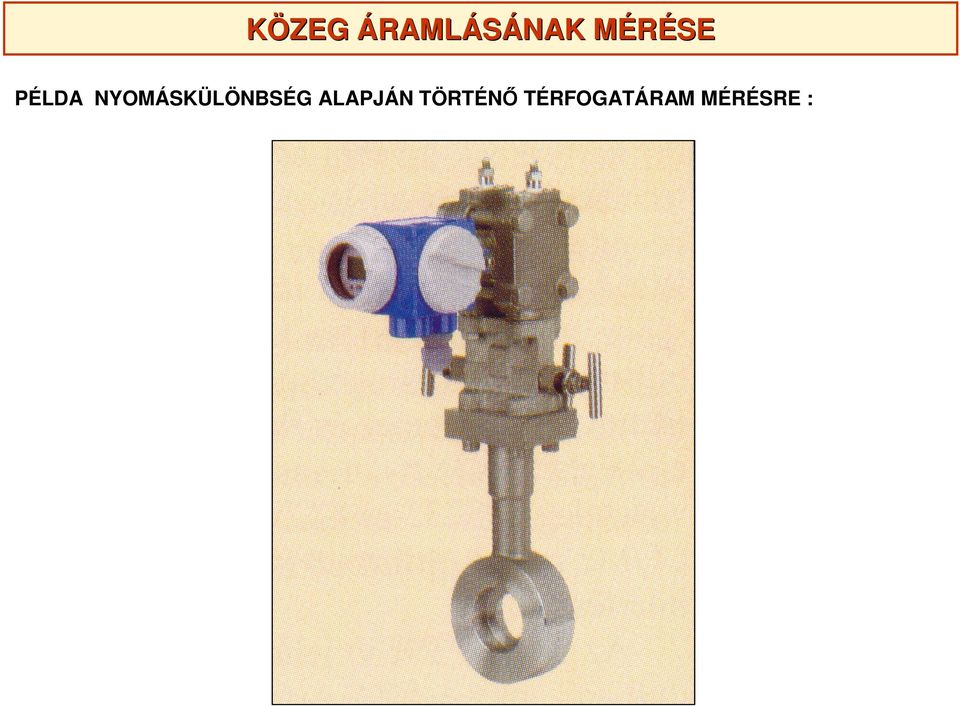

7 PÉLDA NYOMÁSKÜLÖNBSÉG ALAPJÁN TÖRTÉNŐ TÉRFOGATÁRAM MÉRÉSRE :

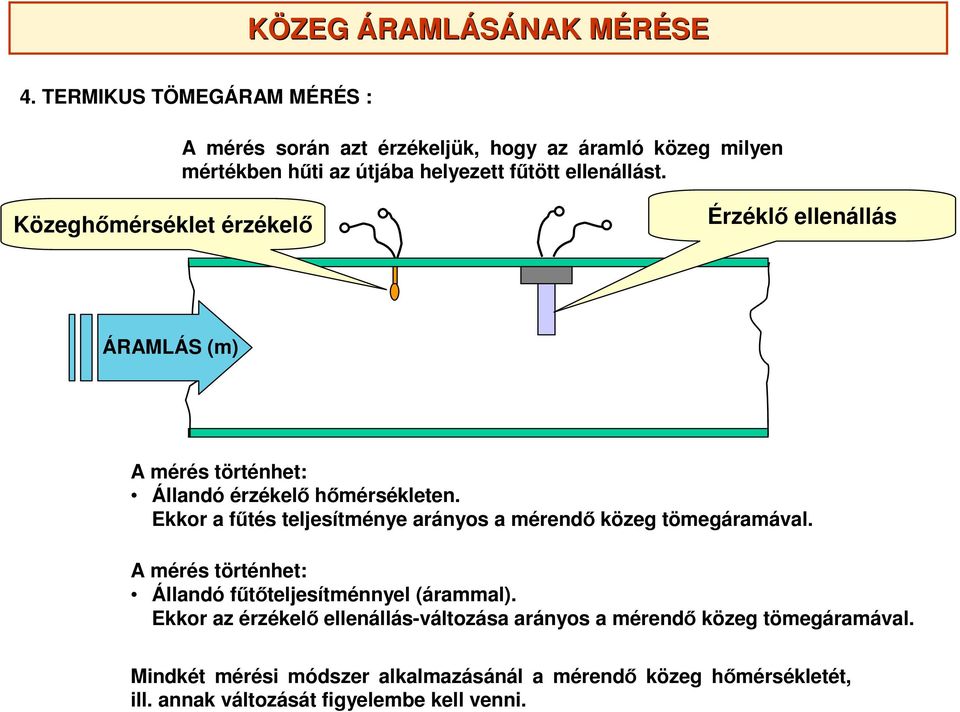

8 4. TERMIKUS TÖMEGÁRAM MÉRÉS : A mérés során azt érzékeljük, hogy az áramló közeg milyen mértékben hűti az útjába helyezett fűtött ellenállást. Közeghőmérséklet érzékelő Érzéklő ellenállás ÁRAMLÁS (m) A mérés történhet: Állandó érzékelő hőmérsékleten. Ekkor a fűtés teljesítménye arányos a mérendő közeg tömegáramával. A mérés történhet: Állandó fűtőteljesítménnyel (árammal). Ekkor az érzékelő ellenállás-változása arányos a mérendő közeg tömegáramával. Mindkét mérési módszer alkalmazásánál a mérendő közeg hőmérsékletét, ill. annak változását figyelembe kell venni.

9 PÉLDA TERMIKUS TÖMEGÁRAM MÉRÉSRE : AZ ÉRZÉKELŐ : ALKALMAZÁSA :

10 MŰKÖDÉSÉNEK SZEMLÉLTETÉSÉRE TERMOFÉNYKÉP: ÁRAMLÁS MÉLKÜL : ÁRAMLÁSKOR :

11 PÉLDA TERMIKUS TÖMEGÁRAM MÉRÉSRE : HŐSZÁLAS LEVEGŐ-TÖMEGÁRAM MÉRŐ (1) AZ ÉRZÉKELŐ : ALKALMAZÁSA : R H : fűtött szál ellenállása R K : kompenzáló ellenállás R M : mérőellenállása R 1, R 2 : kiegyenlítő ellenállások U M : mérőfeszültség Q M : beáramló légtömeg időegységenként

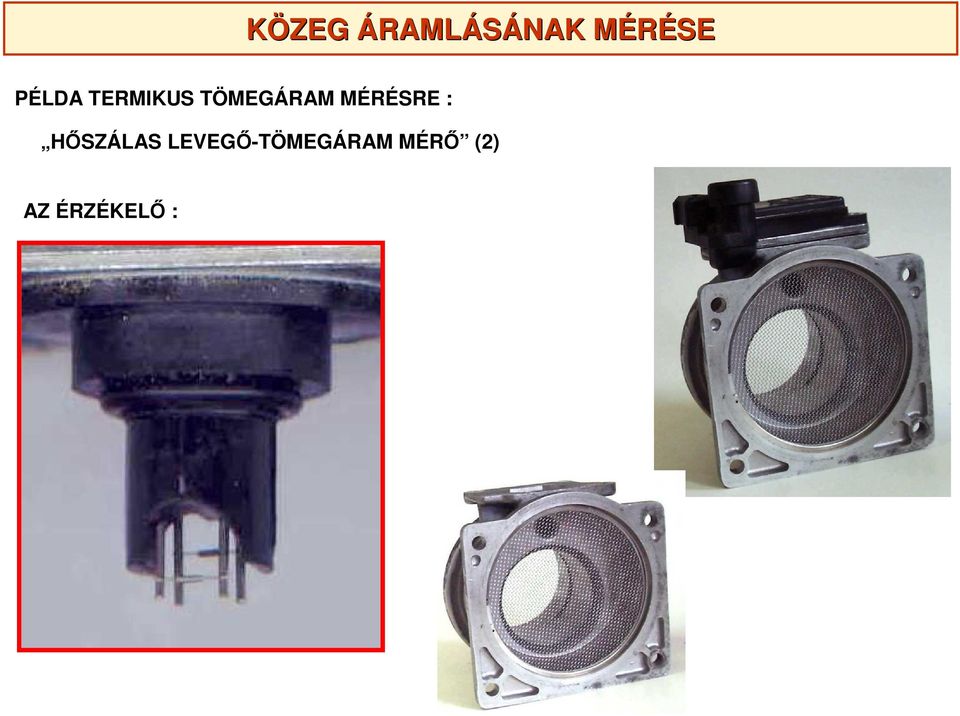

12 PÉLDA TERMIKUS TÖMEGÁRAM MÉRÉSRE : HŐSZÁLAS LEVEGŐ-TÖMEGÁRAM MÉRŐ (2) AZ ÉRZÉKELŐ :

13 5. HŐKONVEKCIÓ ALAPJÁN TÖRTÉNŐ TÖMEGÁRAM MÉRÉS : Konvekció: hőnek közvetítő által való terjedése. A mérés során az áramló közegbe helyezett fűtőelem a közeget felmelegíti. A hőmérsékletérzékelő felé az áramlás által konvektív módon szállított hőmennyiség a tömegáram függvénye. Alkalmazásánál a mérendő közeg hőmérsékletét, ill. annak változását figyelembe kell venni. Közeghőmérséklet érzékelő Érzéklő ellenállás ÁRAMLÁS (m) Fűtő ellenállás

14 PÉLDA HŐKONVEKCIÓ ALAPJÁN TÖRTÉNŐ TÖMEGÁRAM MÉRÉSRE : FORRÓFILMES LEVEGŐ-TÖMEGÁRAM MÉRŐ KAPCSOLÁSA: R s : érzékelő ellenállás R k : hőmérséklet kompenzáló ellenállás R H : fűtőellenállás R 1, R 2, R 3 : hídellenállások

15 PÉLDA HŐKONVEKCIÓ ALAPJÁN TÖRTÉNŐ TÖMEGÁRAM MÉRÉSRE : FORRÓFILMES LEVEGŐ-TÖMEGÁRAM MÉRŐ SZERKEZETE: LELKE : R s : érzékelő ellenállás R k : hőmérséklet kompenzáló ellenállás R H : fűtőellenállás ÁRAMLÁS R 1, R 2, R 3 : hídellenállások

16 PÉLDA HŐKONVEKCIÓ ALAPJÁN TÖRTÉNŐ TÖMEGÁRAM MÉRÉSRE : FORRÓFILMES LEVEGŐ-TÖMEGÁRAM MÉRŐ

17 PÉLDA HŐKONVEKCIÓ ALAPJÁN TÖRTÉNŐ TÖMEGÁRAM MÉRÉSRE : micro FLOW kétirányú nagy érzékenység

18 6. INDUKCIÓS (ELEKTROMÁGNESES) TÉRFOGATÁRAM MÉRÉS: Mágneses térben mozgó vezetőben feszültség indukálódik Az indukált feszültség a vezető (azaz a folyadék) sebességével arányos. Csak vezetőképes folyadékok mérése alkalmas ( min. 5µS/cm). B d U i = k B v d k: kialakítástól függő állandó ÁRAMLÁS (v) U i

19 PÉLDA INDUKCIÓS (ELEKTROMÁGNESES) TÉRFOGATÁRAM MÉRÉSRE: A keletkezett indukált feszültség kicsi és zavarérzékeny, ezért a feldolgozó elektronika az érzéklőre van építve.

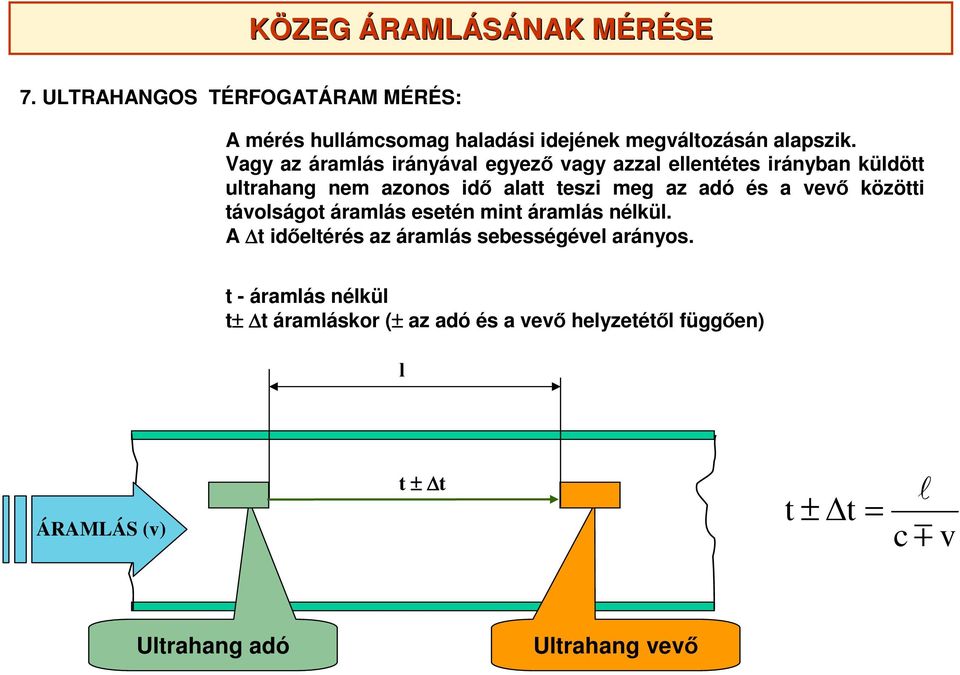

20 7. ULTRAHANGOS TÉRFOGATÁRAM MÉRÉS: A mérés hullámcsomag haladási idejének megváltozásán alapszik. Vagy az áramlás irányával egyező vagy azzal ellentétes irányban küldött ultrahang nem azonos idő alatt teszi meg az adó és a vevő közötti távolságot áramlás esetén mint áramlás nélkül. A t időeltérés az áramlás sebességével arányos. t - áramlás nélkül t± t áramláskor (± az adó és a vevő helyzetétől függően) l ÁRAMLÁS (v) t ± t t ± t = c l m v Ultrahang adó Ultrahang vevő

21 ULTRAHANGOS TÉRFOGATÁRAM MÉRÉS: A mérés hullámcsomagok haladási idejének eltérésén alapszik. Egymással szemben, az áramlás irányával egyező és ellentétes irányban küldött ultrahang nem azonos idő alatt teszi meg az adó és a vevő közötti távolságot. A t időeltérés az áramlás sebességével arányos. l Ultrahang vevő t t 2 Ultrahang adó t 1 = l c + v ÁRAMLÁS (v) t 1 t 2 = l c v Ultrahang adó Ultrahang vevő v = l 2 1 t 1 1 t 2

22 PÉLDA ULTRAHANGOS TÉRFOGATÁRAM MÉRÉSRE: Ultrahang adó Ultrahang vevő ÁRAMLÁS (v) Ultrahang adó α v = Ultrahang vevő l 2 cosα 1 t 1 1 t 2

23 A CSŐ OLDALÁN KÍVÜLRŐL: Ultrahang adó Ultrahang adó Ultrahang vevő Ultrahang vevő ÁRAMLÁS (v)

24 PÉLDA ULTRAHANGOS TÉRFOGATÁRAM MÉRÉSRE:

25 ULTRAHANGOS TÉRFOGATÁRAM MÉRÉS: A mérés kiértékelése a doppler elvet használja fel. A v sebességgel áramló közeg szemcsés szennyezőket tartalmaz, amely szennyeződésekről az ultrahang visszaverődik. Az adó által kibocsátott frekvenciát a szennyezők sebessége modulálja, így a frekvencia-különbség segítségével a közeg sebessége mérhető. Ultrahang adó Szennyeződés ÁRAMLÁS (v) Ultrahang vevő

26 ÁRAMLÓ MENNYISÉGEK MÉRÉSE M 8. ÖRVÉNLEVÁLÁSOS TÉRFOGATÁRAM MÉRÉS: KÁRMÁN TÓDOR FÉLE ELV ÁRAMLÁS (v) T PERIÓDUS A keletkezett örvények (nyomáshullámok) peiódusideje ill. frekvenciája mérhető: Ultrahang modulációval Optikai átalakítással Dinamikus nyomásérzékelővel (pl.. piezo érzéklővel)

27 ÁRAMLÓ MENNYISÉGEK MÉRÉSE M

28 ÁRAMLÓ MENNYISÉGEK MÉRÉSE M PÉLDA ÖRVÉNLEVÁLÁSOS TÉRFOGATÁRAM MÉRÉSRE: mérés ultrahang modulációval ÖRVÉNYGERJESZTÉSŰ LEVEGŐMENNYISÉG MÉRŐ

29 AZ ULTRAHANGGAL TÖRTÉNŐ MÉRÉS JELLEMZŐ JELALAKJAI: KIMENETI JEL KÖZEG A KIMENETI JEL A NÉGYSZÖGJEL FREKVENCIÁJA f =1/T, PÉLDÁNKBAN: f =1/(2,2 DIV*2,5ms/DIV)=181,8 Hz T ULTRAHANG VEVŐ JELE ULTRAHANG VEVŐ JELE

30 MÉG EGY GONDOLAT A BLOKKVÁZLATRÓL... KÖZEG

31 A VALÓSÁG... ÖRVÉNYGERJESZTÉSŰ LEVEGŐMENNYISÉG MÉRŐ Levegőhőmérséklet érzékelő Ultrahang vevő atmoszférikus nyomásérzékelő Levegő párhuzamosítás Ultrahang adó

32 ÁRAMLÓ MENNYISÉGEK MÉRÉSE M PÉLDA ÖRVÉNLEVÁLÁSOS TÉRFOGATÁRAM MÉRÉSRE: mérés optikai átalakítással TÜKÖR FOTOTRANZISZTOR FOTOTRANZISZTOR LED LED

33 ÁRAMLÓ MENNYISÉGEK MÉRÉSE M 9. CORIOLIS ÁRAMLÁSMÉRŐK: ω ω F c ω v v F c v F c F c F cc F cor = 2 m ω v

34 ÁRAMLÓ MENNYISÉGEK MÉRÉSE M 9. CORIOLIS ÁRAMLÁSMÉRŐK: ÉS A VALÓSÁG...
