1 Gépész BSc Nappali MFEPA31R03 Dr. Szemes Péter Tamás 2. EA, 2012/2013/1

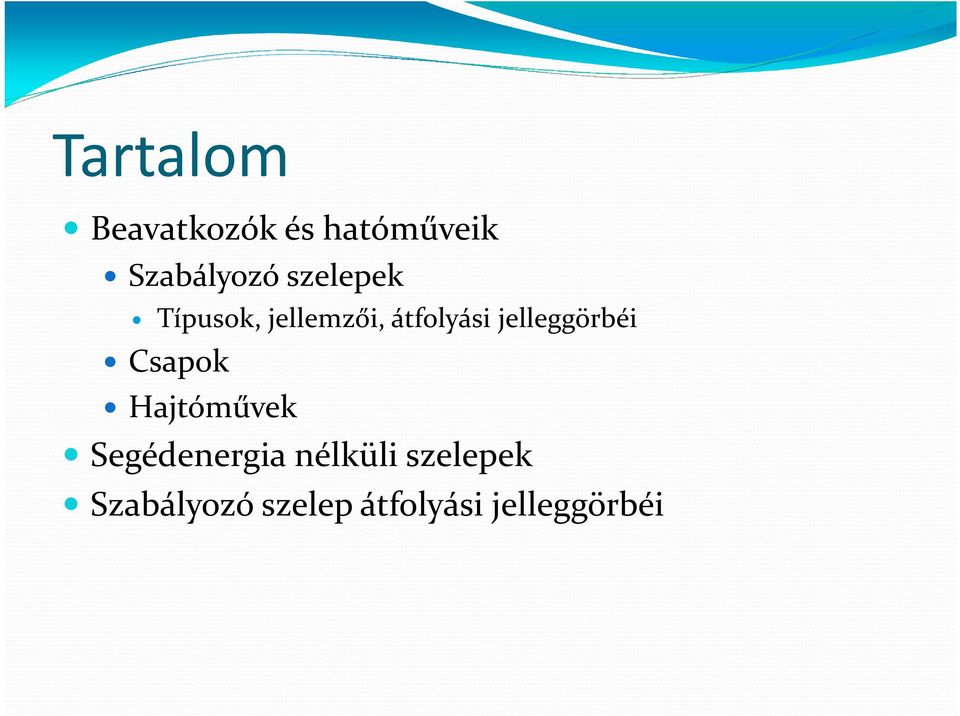

2 Tartalom Beavatkozók és hatóműveik Szabályozó szelepek Típusok, jellemzői, átfolyási jelleggörbéi Csapok Hajtóművek Segédenergia nélküli szelepek Szabályozó szelep átfolyási jelleggörbéi

3 Beavatkozók I. Szabályozó szelepek Lapos tányérú Tűszerű kúpos Egyutú együlékes szelep Egyutú kétülékes szelep Kétutú (háromjáratú) szelep Hengerpalást szelep Pillangószelep Csapok Háromjáratú Négyjáratú

4 Beavatkozók II. Segédenergia nélküli szelepek Nyomáscsökkentő Nyomáskülönbség szabályozó Túláram szelep Tömegáram korlátozó Záró hőszelep Nyitó hőszelep Rugóterhelésű biztonsági szelep A szabályozáshoz szükséges energiát a közeg állapotából veszik!

5 Szabályozó szelepek I. Szabályozó szelepek Lapos tányérú Tűszerű kúpos Átfolyási jelleggörbe:

6 Szabályozó szelepek II. Egyutú Együlékes Kétülékes Háromjáratú szelepek Keverő szelep Elosztó szelep

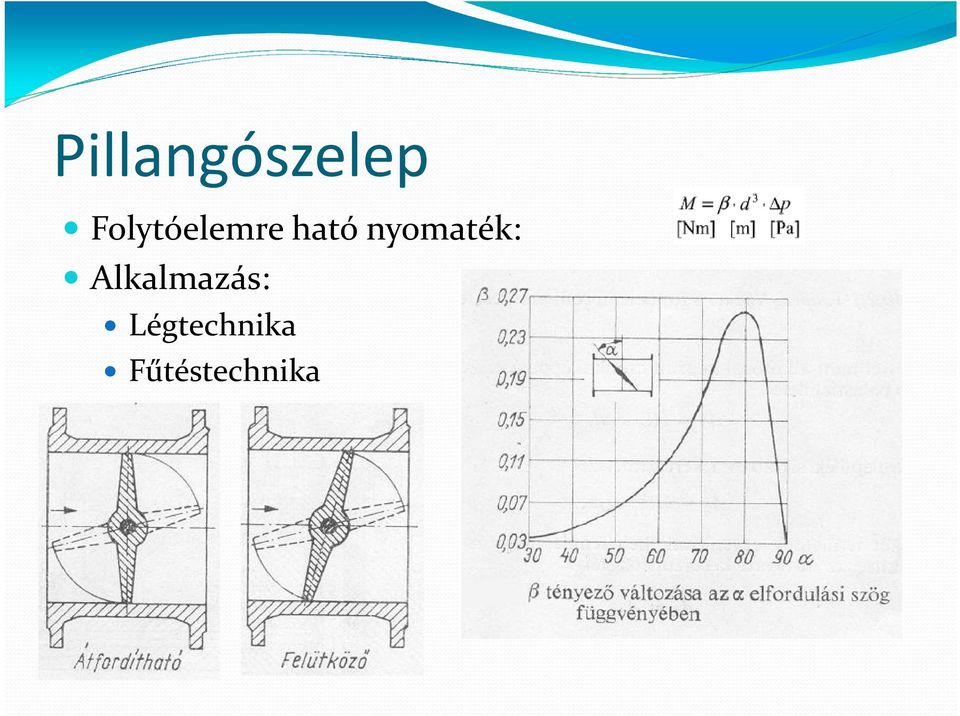

7 Pillangószelep Folytóelemre ható nyomaték: Alkalmazás: Légtechnika Fűtéstechnika

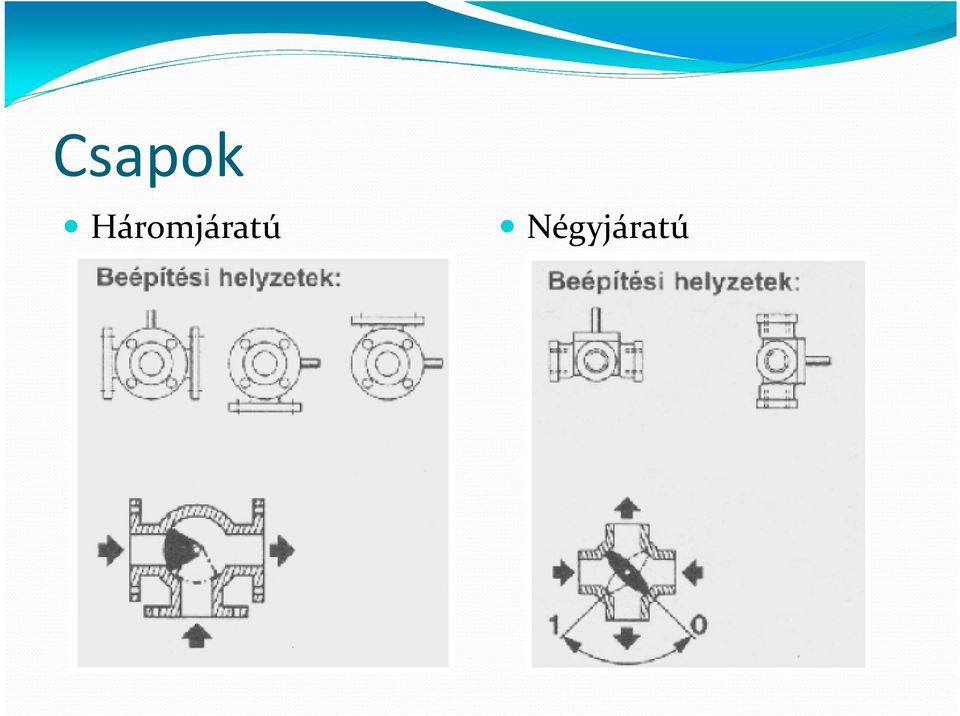

8 Csapok Háromjáratú Négyjáratú

9 Beavatkozók hajtóművei Elektromos hajtóművek Elektromotoros Elektromágneses Elektrotermikus Elektrohidraulikus

10 Elektromotoros hajtóművek Üzemi feszültség: 24V AC, 240V AC Működés Digitális vagy állásos Analóg vagy arányos (0-10V)

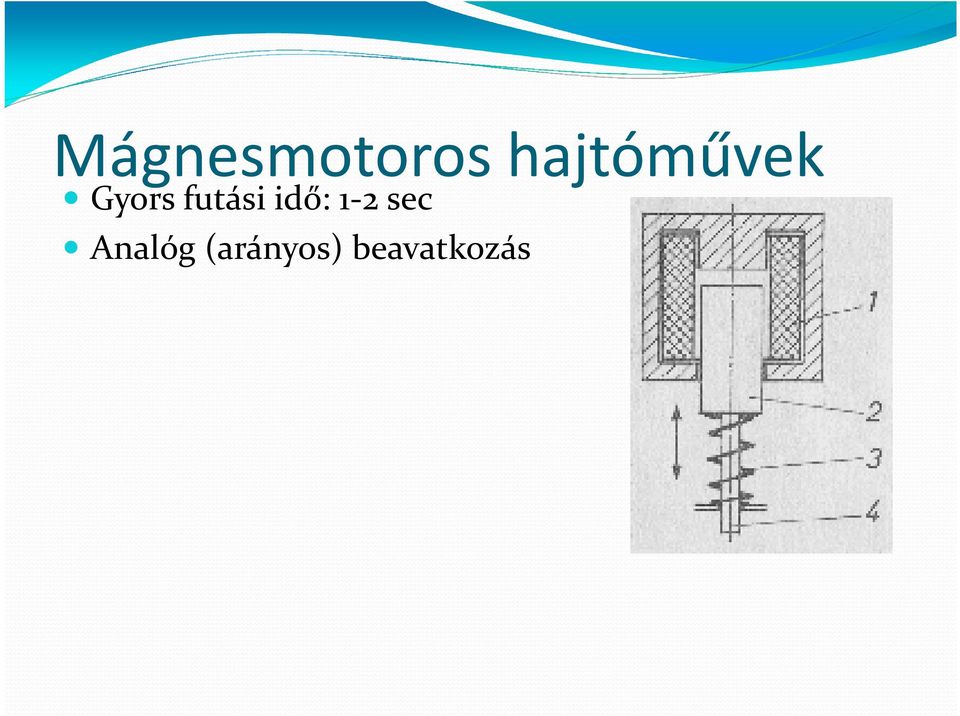

11 Mágnesmotoros hajtóművek Gyors futási idő: 1-2 sec Analóg (arányos) beavatkozás

12 Elektrotermikus hajtóművek Fűtőelem melegíti a táguló közeget, amely mozgatja a hajtóelemet. Fűtési, szellőzési és klímatizálási célra. Helyiség hőmérséklet szabályozásra alkalmasak.

13 Elektrohidraulikus hajtóművek Üzemi feszültség: 24V AC, Analóg (arányos) beavatkozás Olaj munkaközeg

14 Segédenergia nélküli szelepek I. Nyomáscsökkentő Nyomáskülönbség szabályozó Túláram szelep Tömegáram korlátozó Záró hőszelep Nyitó hőszelep Rugóterhelésű biztonsági szelep A szabályozáshoz szükséges energiát a közeg állapotából veszik!

15 Segédenergia nélküli szelepek II. Nyomáscsökkentő Kimeneti nyomást tartja állandó értéken. Nyomáskülönbség szabályozó Primer nyomáskülönbség növekedésének védelmében. Túláram szelep Növekvő nyomáskülönbségre nyit. Aze lőremenő és visszatérő vezetékek közé beépítve a fogyasztók által nem igényelt fűtőközeget vezeti vissza. (Állandó fordulatszámú szivattyú mellett.) Tömegáram korlátozó Tervezettnél nagyobb nyomáskülönbség korlátozására. Záró hőszelep Folyadék töltet tágulása vezérli a membránt Nyitó hőszelep Záró hőszelep fordított bekötéssel Rugóterhelésű biztonsági szelep

16 Zsalu: légtechnikai beavatkozó Nagy zárási áteresztés Szabályozásra nem célszerű használni Alkalmazás: Fagyvédelmi zárás

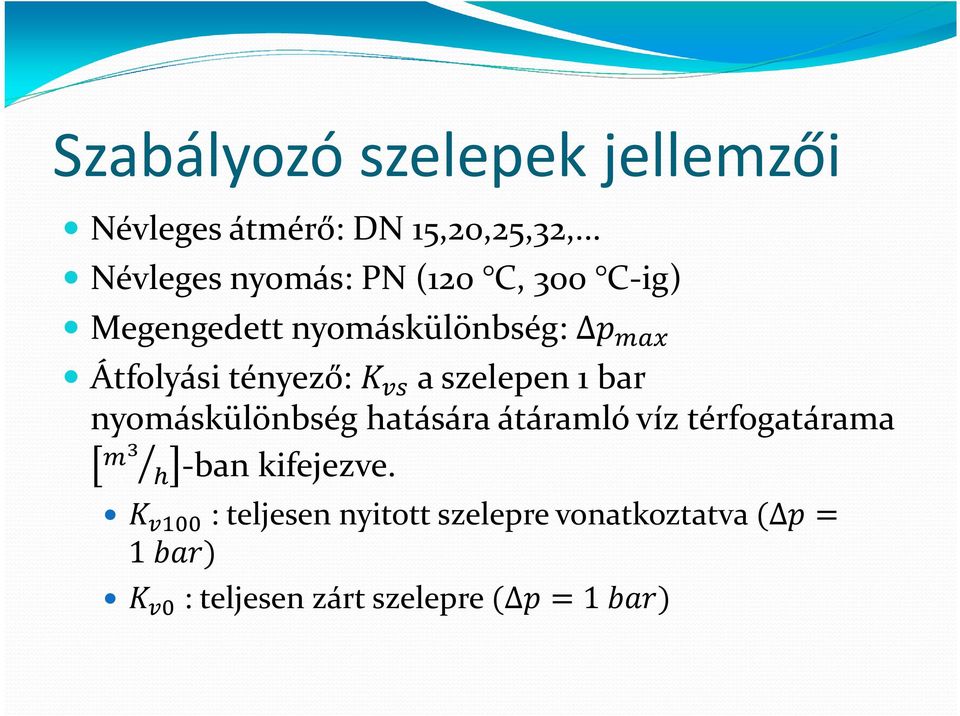

17 Szabályozó szelepek jellemzői Névleges átmérő: DN 15,20,25,32,... Névleges nyomás: PN (120 C, 300 C-ig) Megengedett nyomáskülönbség: Átfolyási tényező: a szelepen 1 bar nyomáskülönbség hatására átáramló víz térfogatárama -ban kifejezve. : teljesen nyitott szelepre vonatkoztatva 1 : teljesen zárt szelepre 1

18 Szelep jelleggörbe Átfolyó térfogatáram a szeleptányér emelkedésének függvényében. Meghatározás: A szelep két oldalán mért nyomáskülönbség állandó értéken tartása mellett mérik a térfogatáramot. Típusok: Lineáris összefüggés. Egyenszázalékos: azonos szeleptányér emelkedéshez azonos mértékű térfogatáram változás tartozik.

19 Szabályozó szelep átfolyási jelleggörbéi Lineáris Egyenszázalékos

20 Lineáris jelleggörbe Kv: a szelepen 1 bar nyomáskülönbség hatására áthaladó térfogatáram [m3/h] Kvs: a szelepen 1 bar nyomáskülönbség hatására áthaladó térfogatáram teljesen nyitott szelepnél [m3/h] H szelepemelkedés %-ban

21 Egyenlőszázalékos jelleggörbe n = 3...5% Leggyakoribb: n = 3,2 dh : szelep-emelkedés

22 Kétutú (háromjáratú) szelepek átfolyási jelleggörbéi Szimmetrikus lineáris Szimmetrikus exponenciális

23 Kétutú (háromjáratú) szelepek átfolyási jelleggörbéi Aszimmetrikus: lineáris-exponenciális Komplementer

24 Szelep üzeme Üzemelés közben a szabályozó szelepek két oldalán a nyomáskülönbség változik, amely a statikus (alap) jelleggörbe torzulását eredményezi. ő!ó #$ # $%$& $'$%é$) *+ szabályozó szelep beszabályozó szelep Forrás: TA tervezési útmutató

25 Szelepautoritás a szabályozó szelep zárása során a szelep két oldalán fokozatosan a Δp max nyomáskülönbség jelenik meg, mely torzítja a szabályozó szelep sztatikus jelleggörbéjét. A torzulás mértéke a Δp min /Δp max hányadostól függ, melyet elméleti szelepautoritásnak nevezünk. Δp min = a nyitott szabalyozó szelepen áthaladó térfogatáram mellett a nyomásesés (kpa) Δp max = a zárt szabalyozó szelepet terhelô nyomáskülönbség (kpa), Forrás: TA tervezési útmutató

26 Szelepautoritás Egyenszázalékos és lineáris karakterisztikák Forrás: TA tervezési útmutató
