1 Szelepkiválasztás szempontjai Danfoss Elektronikus Akadémia Drexler Péter Danfoss Kft. Távhőtechnikai, Ipari és HVAC Divízió 1139 Budapest, Váci út. 91. Tel.: (+36) /102 Fax: (+36) Mobil: (+36) peter.drexler@danfoss.com 1 Danfoss Heating Segment District Energy Division

2 Szelepkiválasztás szempontjai 2 Danfoss Heating Segment District Energy Division

3 Szelepkiválasztás szempontjai Alapvető jellemzők Szabályozószelep karakterisztika Szelepautoritás kvs-érték Szabályozási arány Kavitáció Nyomáskiegyenlített szelepek Lágy tömítés imcv rendszer Energia megtakaríttzás Motoros forgócsap Energia megtakaríttzás 3 Danfoss Heating Segment District Energy Division

4 Alapvető jellemzők (ISO 5752*) NNy Névleges nyomás* 1-1,6-2, (bar) Alacsony névleges nyomás: NNy 16 bar, Közepes névleges nyomás: NNy 25 ~ PN40 bar. NÁ Névleges átmérő* Tközeg - Közeghőmérséklet Alacsony érték: T < 120 C Közepes érték: T 120 C C 4 Danfoss Heating Segment District Energy Division

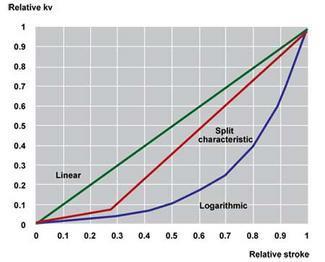

5 Szabályozószelep karakterisztika Kapcsolat a szelepemelkedés és a kv-érték között, állandó nyomáskülönbség mellett. Lineáris: gőz-víz hőcserélő (távhő rendszer) Logaritmikus: gyors reakció igény esetén radiátoros fűtések, légtechnikai- és fan-coil rendszer, gőz-víz hőcserélő (HVAC rendszer) Osztott: változó igény esetén (HMV rendszer) Gyors nyitás: lassú reakció igény esetén nyit-zár (ON/OFF) rendszerek (uszoda) Speciális: Danfoss imcv szelepek S-karakterisztika: nincs igény pontosan meghatározott karakterisztikára (forgócsapok) A jól megválasztott szelepkarakterisztika biztosítja a rendszer megfelelő működését! Ülékes szelepek karakterisztikája 5 Danfoss Heating Segment District Energy Division

6 hőteljesítmény % térfogatáram % kimeneti % Lineáris hőátadás HŐTERMELŐ KIMENŐ KARAKTERISZTIKA SZELEPÁTFOLYÁS KARAKTERISZTIKA LINEÁRIS HŐÁTADÁSI KARAKTERISZTIKA térfogatáram % szelepemelkedés % szelepemelkedés % 6 Danfoss Heating Segment District Energy Division

7 Szelepkarakterisztika Logaritmikus karakterisztika Lineáris karakterisztika Ideális Ideális 7 Danfoss Heating Segment District Energy Division

8 relativ Kv érték Osztott karakterisztikájú szelepek max 120s Relativ szelepemelkedés max 10K ±2K Maximális hőfokeltérés a megkívánt értéktől: ± 10K használati meleg víz készítésnél ± 5K fűtési rendszereknél Maximális hőmérséklet ingás a megkívánt értéktől: ± 2K 8 Danfoss Heating Segment District Energy Division

9 Speciális szelep-karakterisztika Egyenszázalékos szelepállás % Lineáris szelepállás 0-30% 9 Danfoss Heating Segment District Energy Division

10 S - karakterisztika - Nincs igény pontosan meghatározott szelep-karakterisztikára (S) 10 Danfoss Heating Segment District Energy Division

11 Q/Q 0 % térf. áram Szelepautoritás (Va) - szabályozhatóság Dp szab.szakaszdpszelep Dp szab.szakasz Megmutatja a szelep és a szabályozott szakasz nyomásviszonyát. Számítása: Dp 0 a = Dp szelep Dpszelep +Dp szab. szakasz Kielégítő: a = 0,3-0,7 Dp szelep = nyomásesés a teljesen nyitott szelepen Dp szabályozott szakasz = nyomásesés a szakasz további részén, teljesen nyitott szelepnél autoritás - diagram a=0,1 a=0,2 a=0,3 a=0,5 a=1,0 H/H 0 % szelepemelkedés 11 Danfoss Heating Segment District Energy Division

12 Szelepautoritás (Va) 100 % SZELEPAUTORITÁS, motoros szelep esetén, csak dp szabályozó alkalmazásával érhető el, amely biztosítja az állandó dp-t a szelepen (dp MCV0 = dp mcv100 ) Logaritmikus karakterisztika Lineáris karakterisztika Ideális Ideális dp Q MCV HEX T 2 2 DP dp MCV Preferált Va-érték: 3-járatú szelep Va>30%, átmeneti szelep Va>50% 12 Danfoss Heating Segment District Energy Division

13 Lineáris hőátadás Danfoss AME 435 arányos motor Danfoss Heating Segment District Energy Division

14 k vs és k v érték kv - az a térfogatáram, amely adott szelepállás esetén, 1 bar nyomáskülönbség hatására, átfolyik a szelepen kvs - az a térfogatáram, amely teljesen nyitott szelep esetén, 1 bar nyomáskülönbség hatására, átfolyik a szelepen kvr - az a legkisebb térfogatáram, amely 1 bar nyomáskülönbség hatására, még stabil hőmérsékletszabályozást biztosít. k v (m3/h) = Q (m3/h) Dp (bar) 14 Danfoss Heating Segment District Energy Division

15 Térfogatáram (Q) Függ: A szelep kv-értékétől A szelepre ható nyomáskülönbségtől (dpv) Q kv* dpv [m 3 /h] 15 Danfoss Heating Segment District Energy Division

16 16 Danfoss Heating Segment District Energy Division p Q Kv D p * Q D Kv 2 K Q D vs p D h m t 3 K) ( 1,16* P(kW) Q D h m t 3 K) ( P(kW)*0,86 Q p Q Kv D % 1 % 1 compound of compound of Víz közeg: Keverék: k vs és k v érték

17 k v érték számítás Párhuzamos kapcsolás Soros kapcsolás k V1 kv1 k V 2 k v0 k V 2 k v1 k v2 [ m 3 / h] 1 k 2 v0 1 k 2 v1 1 k 2 v2 2 2 kv 1 kv2 3 kv0 [ m / h] 2 2 k k v1 v2 17 Danfoss Heating Segment District Energy Division

18 Szabályozási arány (R - dinamikus tartomány) Állandó nyomáskülönbség mellett a maximális és minimális vízmennyiségek aránya. VF (NA ), VRB (NA 20-50) 100:1) k R k vs vr Példa: R 50 : 1 kvs 10 m 3 /h k vr ,2 m 3 /h Szabályozási arány 50:1 -> A szabályozószelep szelepemelkedésének 2 %-áig a szelepkarakterisztika nem pontos! 18 Danfoss Heating Segment District Energy Division

19 Kavitáció üregesedés (VF / VRB 0,4) db,a lamináris áramlás turbulens áramlás kritikus áramlás maximális zaj L p 0 z X 1 s Kavitáció zaj, rezgések és anyag erózió p1 nyomás a szelep előtt (abszolút nyomás) [bar] ps abszolút telítési nyomás [bar] z kavitációs tényező Gömbcsapok Z = 0,1 0,2 Elzáró és fojtó szelepek Z = 0,15-0,25 Szabványos szabályozó szelepek Z = 0,3 0,5 Alacsony zajszintű szabályozó szelepek Z = 0,6 0,9 19 Danfoss Heating Segment District Energy Division

20 Kavitáció Definíció: z Max. megengedhető nyomáskülönbség a teljesen nyitott szelepen: p1 ps z Dp Dp p 1 p b max z p 1 Dp Legrosszabb eset: p max nyomás a szelep előtt (abszolút nyomás) [bar] abszolút telítési nyomás [bar] kavitációs tényező S p b z p S p 1 p S Danfoss szelepek: z = 0,2 0,6 (NA függő) Temperature [C] Absolute saturation pressure p S [bar] 30 0, , , , , , , , , , , , , , , , , , , , , , , , , Danfoss Heating Segment District Energy Division

21 Nyomáskiegyenlített szelepek DN 40 DN 80 (DN szelepek) px p1 = px p1 p2 px p2 p1 21 Danfoss Heating Segment District Energy Division

22 Lágy tömítés A hatékony EPDM anyagú Ó-gyűrűs lágytömítés teszi lehetővé a tömörzárást. 22 Danfoss Heating Segment District Energy Division
