1 Szerelvények Épületgépészeti kivitelezési ismeretek B.Sc. Épületgépészeti képzés, 5. félév szeptember 26.

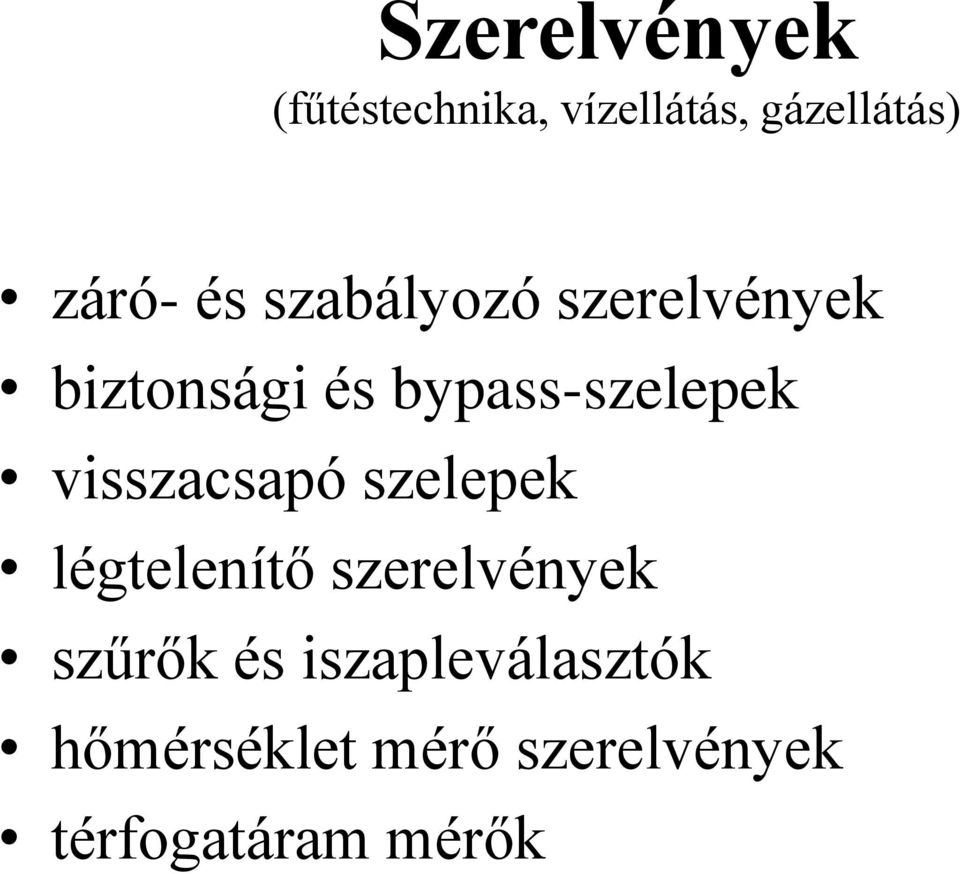

2 Szerelvények (fűtéstechnika, vízellátás, gázellátás) záró- és szabályozó szerelvények biztonsági és bypass-szelepek visszacsapó szelepek légtelenítő szerelvények szűrők és iszapleválasztók hőmérséklet mérő szerelvények térfogatáram mérők

3 Zárószerelvények Funkciók: zárás esetleg: térfogatáram szabályozása esetleg: ürítés gömbcsapok tolózárak szelepek pillangószelepek

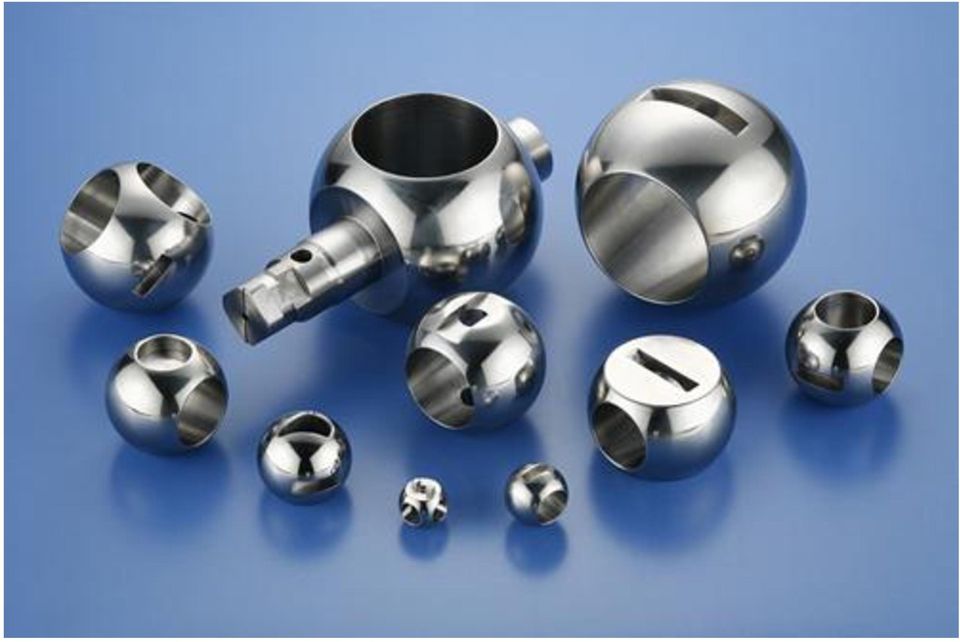

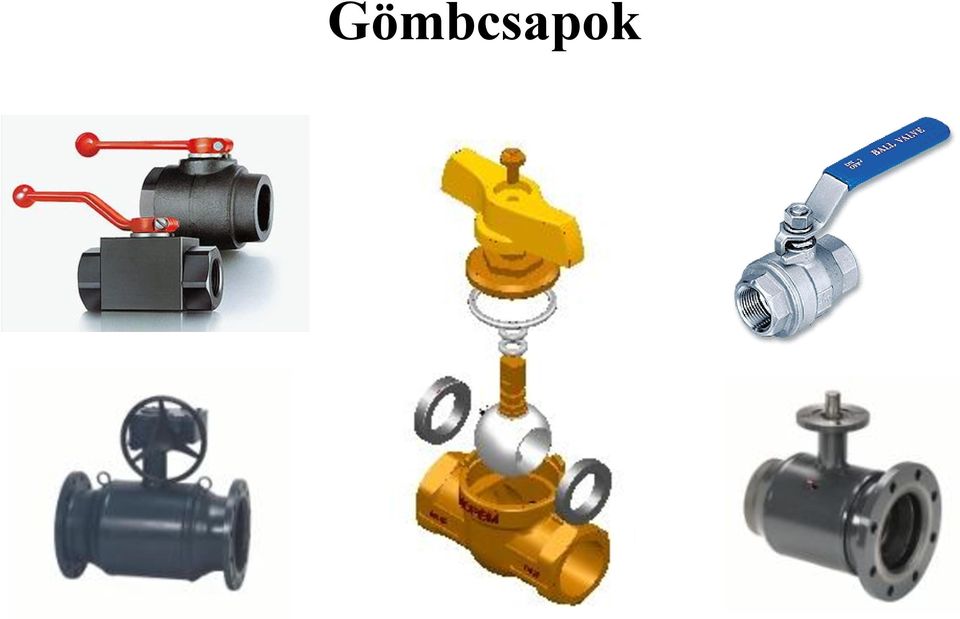

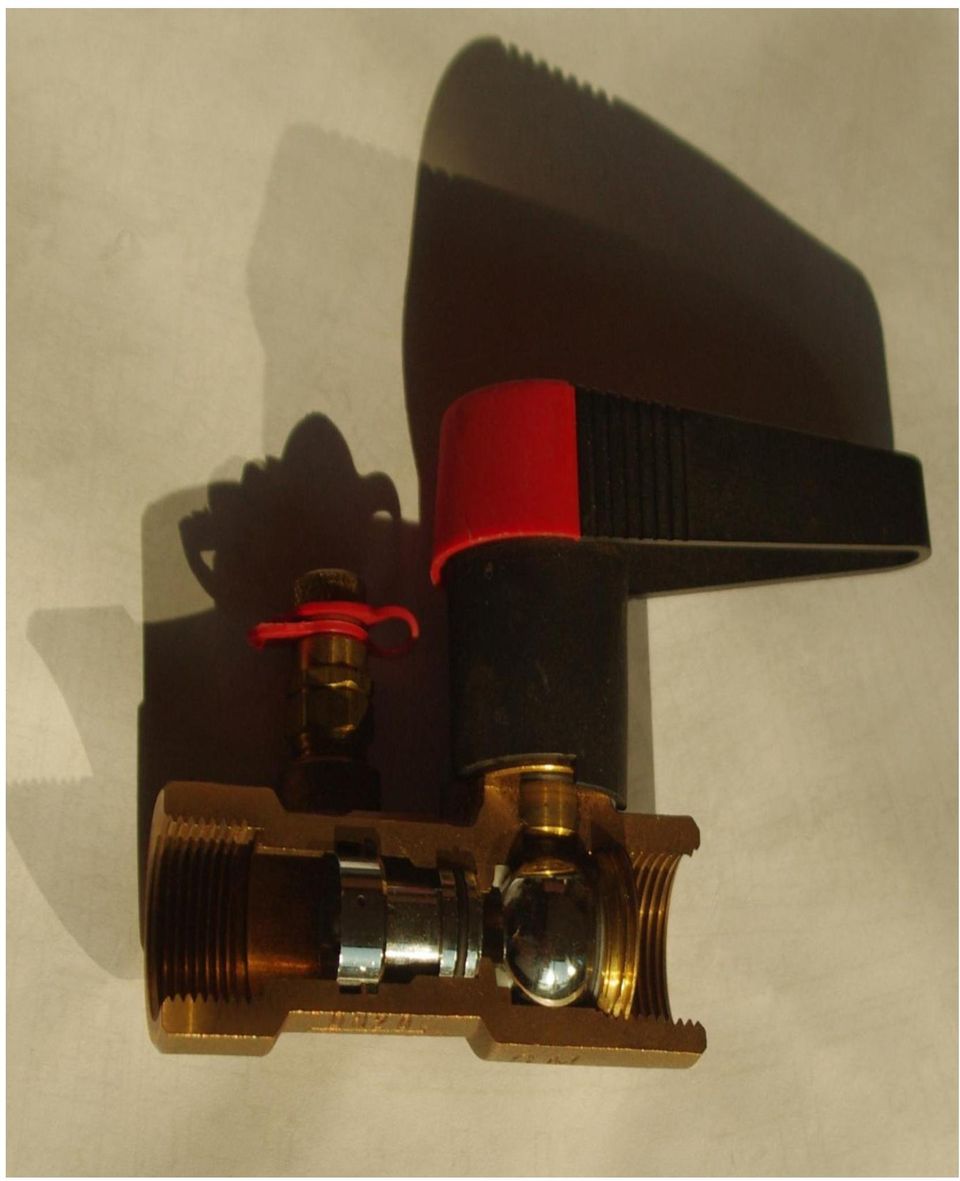

4 Gömbcsapok

5 Gömbcsapok alkalmazása zárásra a térfogatáram szabályozására alkalmatlan! tartósan köztes állapotban üzemeltetve a tömítőgyűrű megsérülhet, a gömbcsap a továbbiakban alkalmatlan a tömör zárásra teljesen nyitott állapotban ellenállása alig haladja meg az azonos hosszúságú egyenes csőét kis méretben a legolcsóbb zárószerelvény, nagy méretben a legdrágább

6

7

8

9

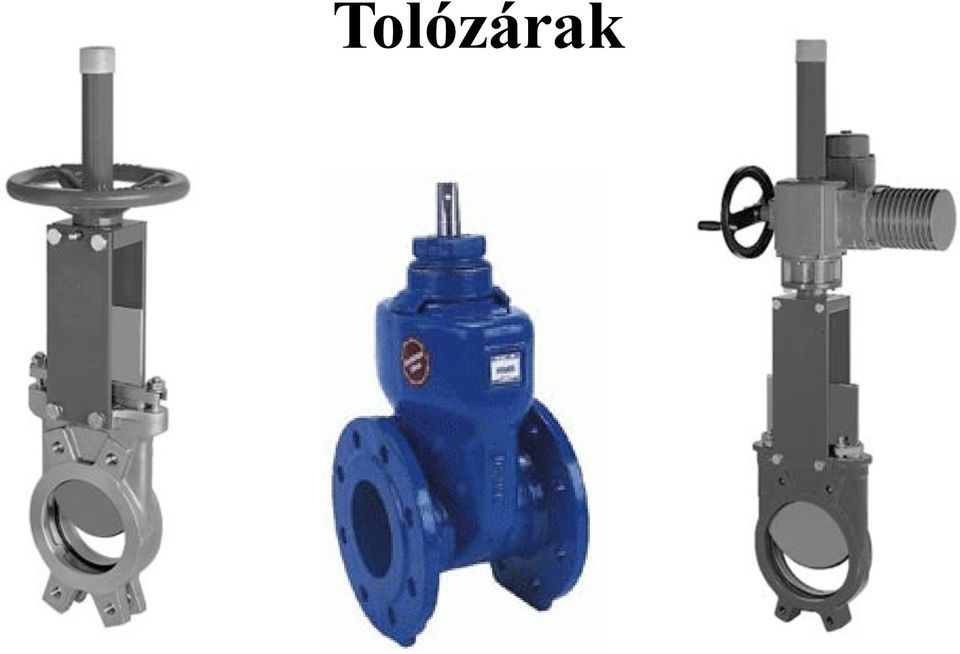

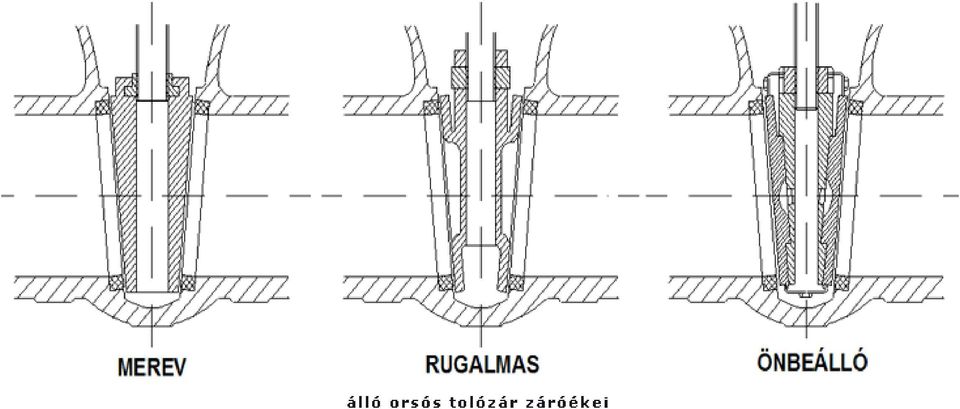

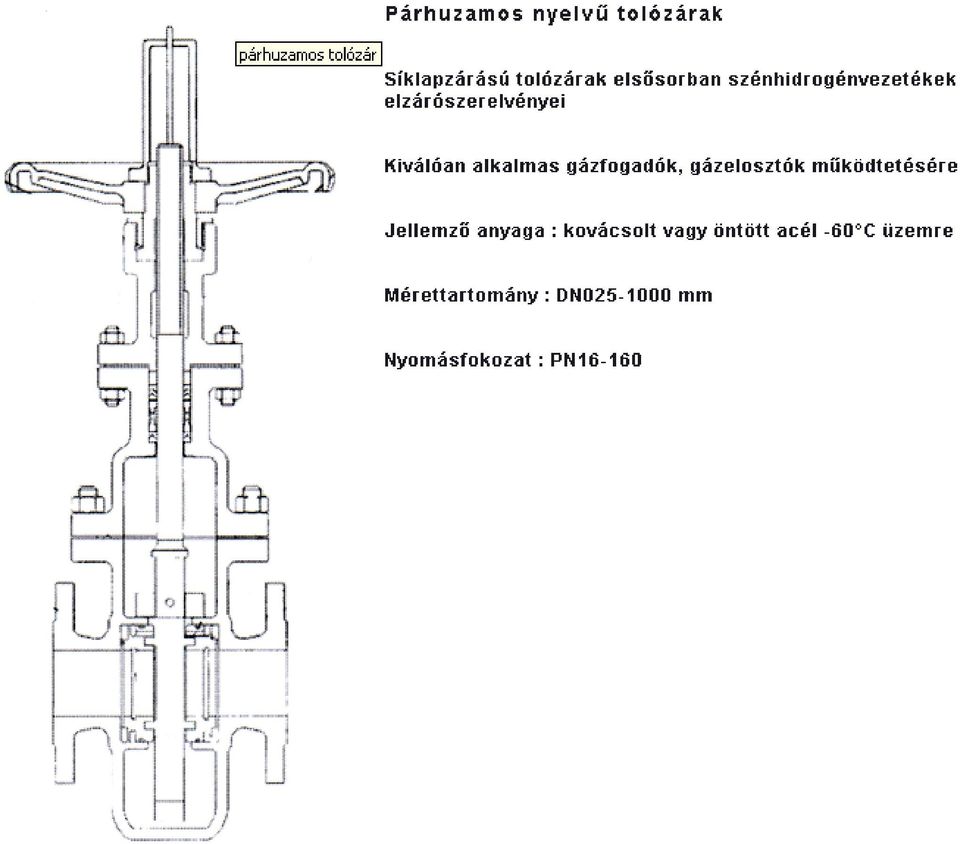

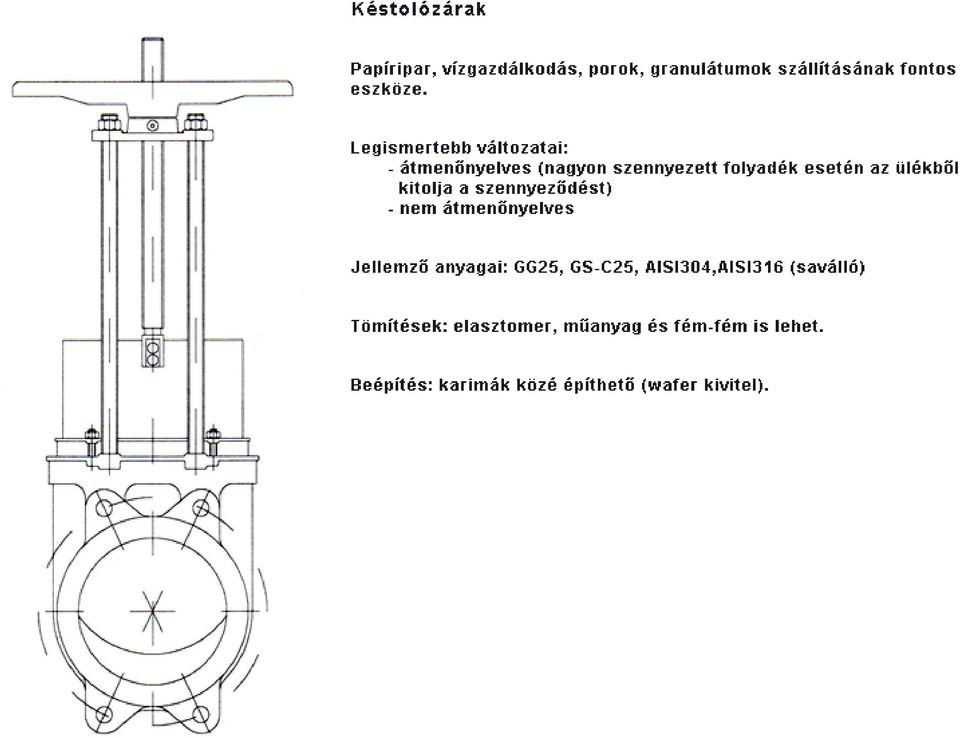

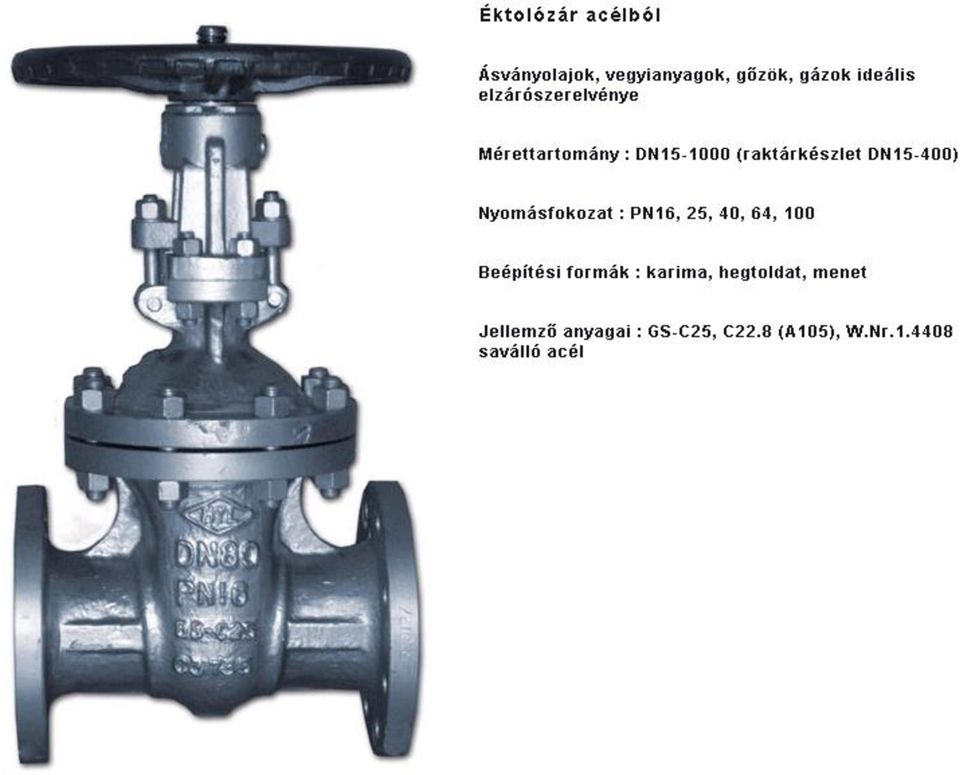

10 Tolózárak

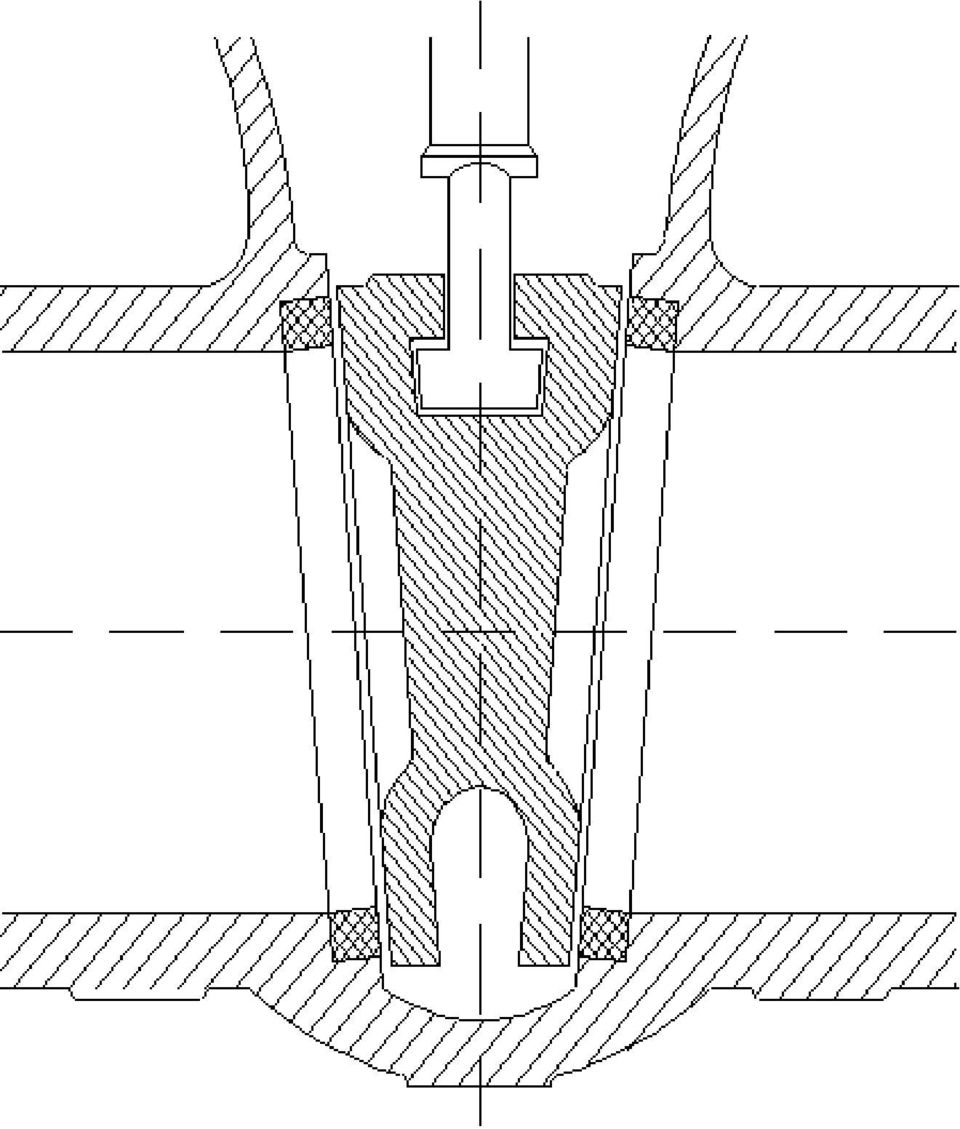

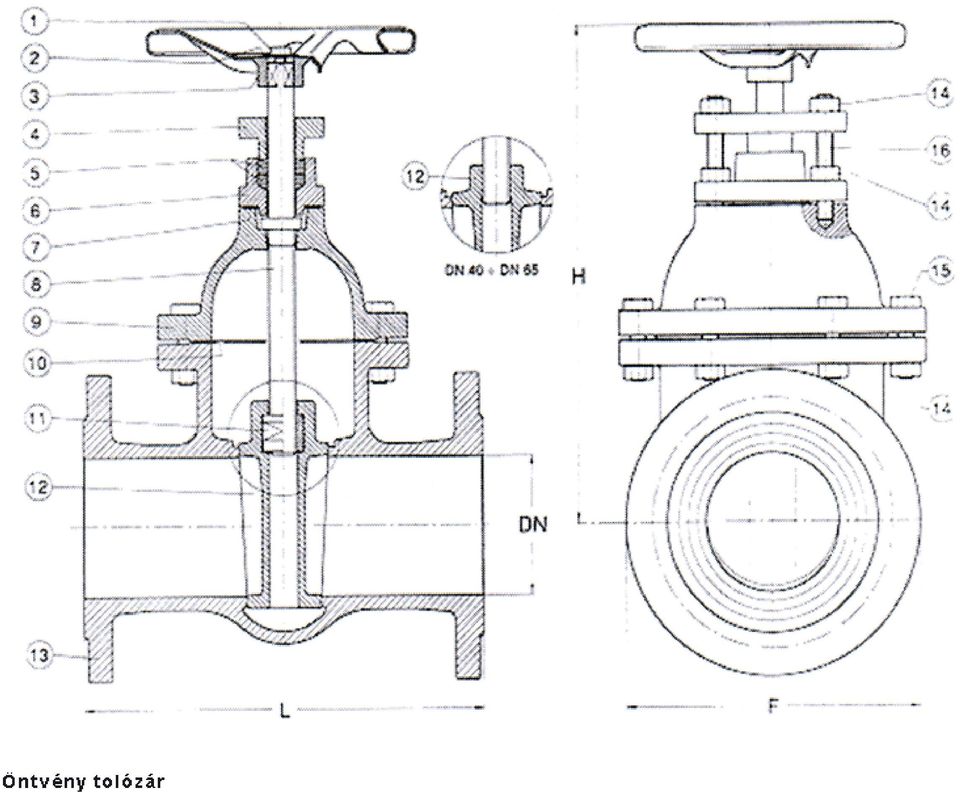

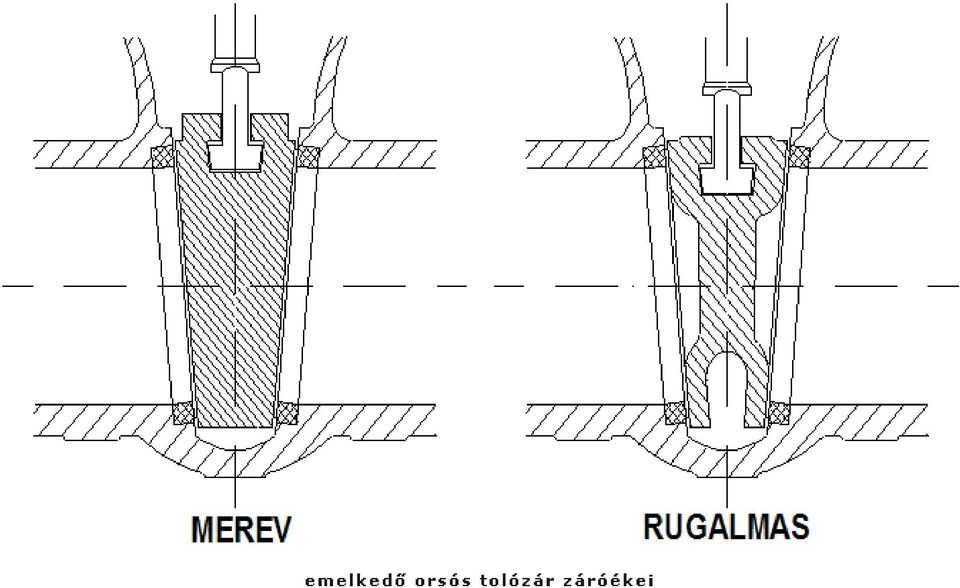

11 A tolózárak alkalmazása zárásra alkalmas a térfogatáram szabályozására nem, vagy csak korlátozottan teljesen nyitott állapotban minimális áramlási ellenállás változó áramlási irány esetén is alkalmazható nagy méretekben olcsóbb, mint a gömb-, vagy hengeres csap beépítése: zárt állapotban!

12

13

14

15

16

17

18

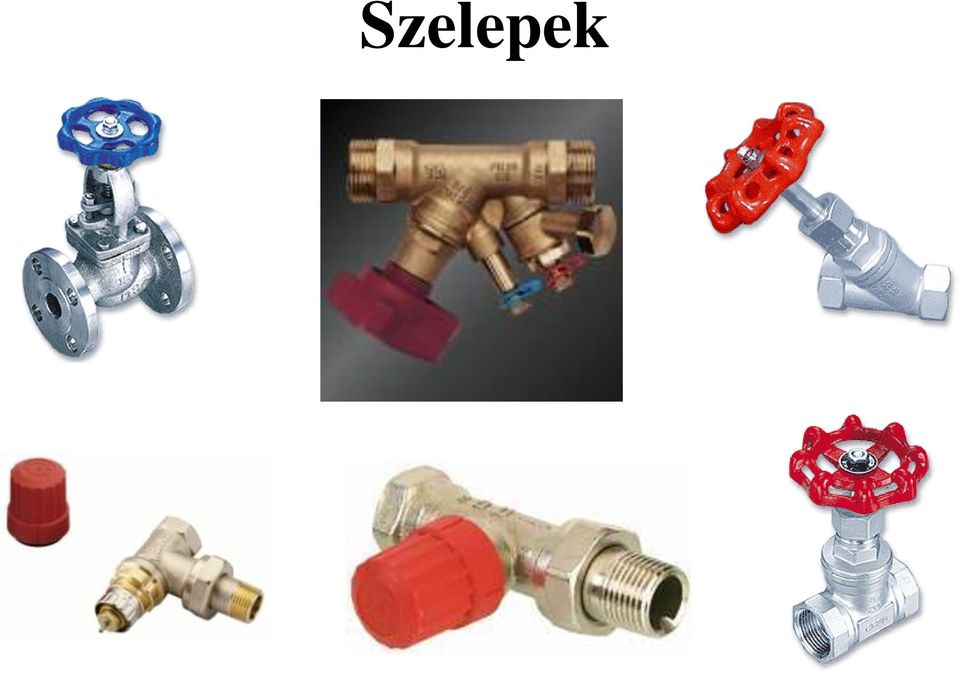

19 Szelepek

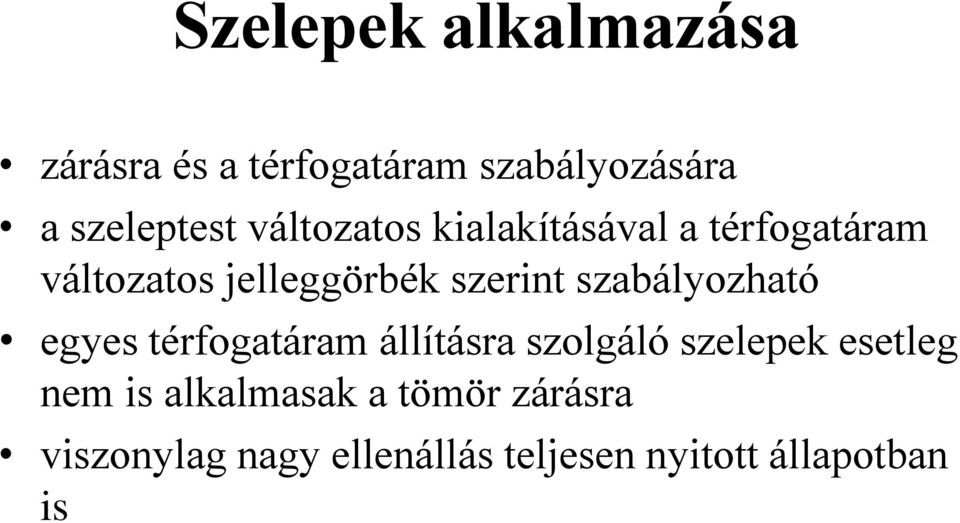

20 Szelepek alkalmazása zárásra és a térfogatáram szabályozására a szeleptest változatos kialakításával a térfogatáram változatos jelleggörbék szerint szabályozható egyes térfogatáram állításra szolgáló szelepek esetleg nem is alkalmasak a tömör zárásra viszonylag nagy ellenállás teljesen nyitott állapotban is

21

22

23

24

25

26 Kettős beállítású radiátorszelepek

27

28 Radiátorszelepek

29

30

31 Szabályozószelepek tömegáram- és hőmérsékletszabályozás: eltérő szelepkarakterisztika szükséges speciális szelepkialakítás a szabályozás igényéhez illeszkedően egyes szabályozószelepek esetleg nem is alkalmasak a tömör zárásra mozgatás: segédenergia nélkül motoros pneumatikus stb. szigorú beépítési követelmények

32

33

34

35

36

37

38

39 Háromjáratú elosztó- és keverőszelep

40 Változó tömegáramú hőközpont Soros fűtés és HMV kör, HMV befecskendező ággal

41 Motoros szabályozószelep

42 Kompaktszelep

43

44

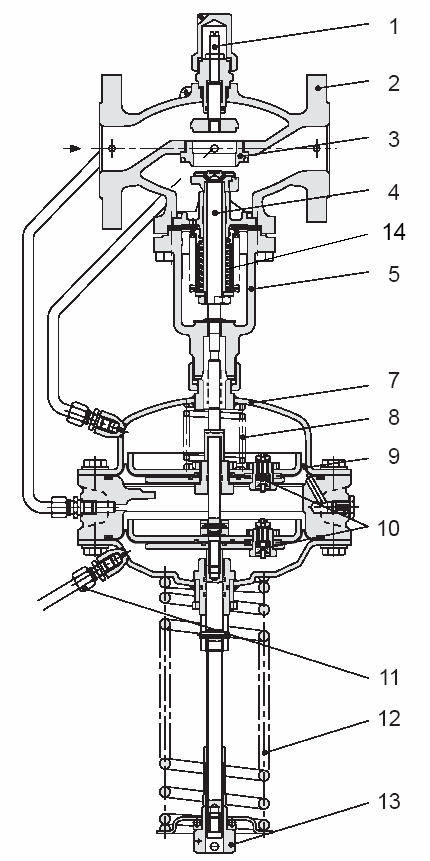

45 Nyomáskülönbség szabályozó szelep

46 Térfogatáram szabályozó szelep

47 Δp-V szelep

48

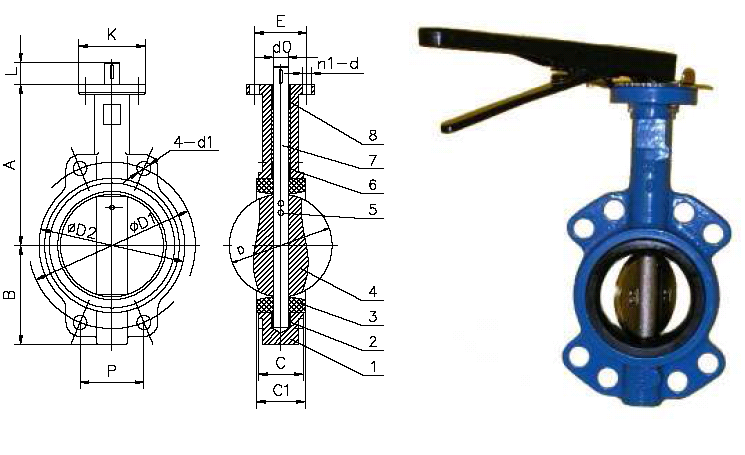

49 Pillangószelepek alkalmazása zárásra és a térfogatáram változtatására is alkalmas rövid beépítési hossz a gömbcsapnál nagyobb, a szelepeknél kisebb áramlási ellenállás nagyobb méretekben olcsóbb az egyéb megoldásoknál

50

51

52

53 Egyéb szerelvények biztonsági és bypass-szelepek visszacsapó szelepek légtelenítők szűrők hőmérők térfogatáram mérők

54 Biztonsági és bypass-szelepek ugyanolyan kialakítás, eltérő felhasználás és beépítés biztonsági szelep: túlnyomás elleni védelem bypass-szelep: nyomáskülönbség elleni védelem a bypass-szelepek általában kisebb nyomáskülönbségnél nyitnak rugó- vagy súlyterhelésű szelepek biztonsági szelep: speciális méretezés magas hőmérsékletű közeg kivezetése!

55

56

57

58 Visszacsapó szelepek többféle működési elv: súlyterhelés rugós eltérő nagyságú felületen érvényesülő nyomás csak egyirányú áramlást tesz lehetővé általában a nyitás irányában is nagy ellenállás elpiszkolódásra érzékeny nem biztos a zárás

59

60

61 Légtelenítő szerelvények légedények automatikus légtelenítő szelepek

62

63

64

65

66

67

68

69

70 Mikrobuborék leválasztó

71 Szűrők, szennyfogók

72

73

74 Iszapleválasztók

75

76

77 Hőmérők beépítése

78

79

80 Karimás kötések

81 Vízmérők

82 Szárazon futó vízmérő kialakítás a számlálómű és a számlap a víztértől elválasztott. Tömített tengely, mágneses kuplung kapcsolat. Bonyolultabb kialakítás, de optimális üzembiztonság a korrozív, illetve viszonylag agresszívebb anyagokat tartalmazó ivóvizek mérésénél.

83 Nedvesen futó vízmérő kialakítás: a teljes szárnykerék és a számláló szerkezet is vízben működik. Biztosított a számláló szerkezet állandó kenése és stabil működése.

84 Egysugaras vízmérő kialakítás: Megnövekedett csapágysúrlódás a csapágyak egyoldalú terhelése miatt. Romló mérő érzékenység, gyors kopás.

85 Többsugaras vízmérő kialakítás: Kis indulási érzékenységük révén kis víz térfogatáramok mérésére. A mérési tartományon belül a pontos, megbízható mérés.

86 Felszállóba építhető mérők

87 Nagyobb víztérfogatok mérésére: Woltmann mérő

88 Kombinált vízmérők

89 Köszönöm a figyelmet!
