1 Mechatronikai Mérnök BSc nappali MFEPA31R03 Dr. Szemes Péter Tamás EA Alapvető fűtési körök és osztók

2 Tartalom Alapvető fűtési körök Osztók

3 Alap fűtési kör

4 Alap fűtési kör működése

5 Alap fűtési kör elemei Beavatkozó elem Kettő vagy három járatú szelep Keverés vagy osztás Beszabályozó szelep Állandó térfogatáramú körökben a névleges térfogatáram beállítására szolgál. Cirkulációs szivattyú A megfelelő térfogatáram és nyomás biztosítása Állandó vagy változó fordulat szám. Változó fordulatszámú (ún. frekvenciaszabályozós hajtással ellátott) szivattyút szabad csak használni ha zárt szelep ellen is kell dolgozni. Különben a szivattyú túlmelegedik és jelentősen csökken az élettertama.

6 Hőáram szabályozás Változó térfogatáram Térfogatáramot változtatjuk szeleppel Fojtó kapcsolás Osztó kapcsolás Állandó térfogatáram Hőmérsékletet változtatjuk keveréssel Keverő kapcsolás Befecskendező kapcsolás

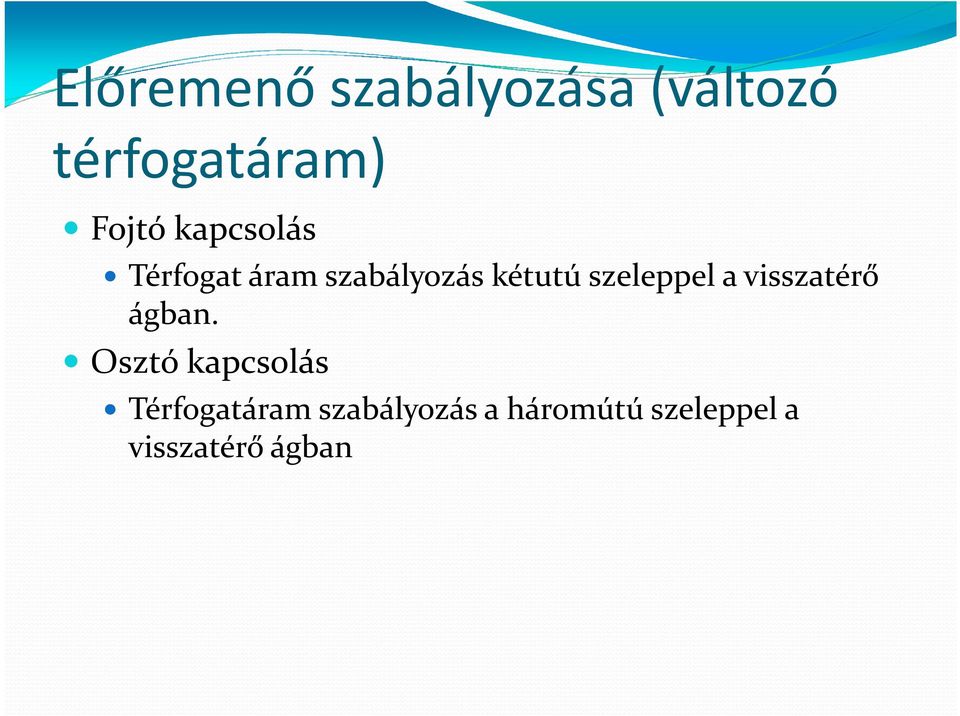

7 Előremenő szabályozása (változó térfogatáram) Fojtó kapcsolás Térfogat áram szabályozás kétutú szeleppel a visszatérő ágban. Osztó kapcsolás Térfogatáram szabályozás a háromútú szeleppel a visszatérő ágban

8 Fojtó kapcsolás Alacsony térfogatáram esetén lassú a fogyasztó felmelegedése A szelet teljes zárásakor a szivattyú túlmelegedhet. (érdemes ilyenkor a fordultaszámot levenni) Alkalmazás Léghűtő, légfűtő Távfűtés

9 Osztó kapcsolás Változó térfogatáram a fogyasztói körben. Állandó térfogatáram és nyomásviszonyok a termelő körben. Alkalmazás: Léghűtők, légfűtők Hővisszanyerő rendszerek

10 Keverés szabályozása (állandó térfogatáram) I. Keverő kapcsolás Háromjáratú szelep osztja meg a hirdaulikai kört primer és szekunder körre. Keverő kapcsolás fix előkeveréssel Itt is van primer és szekunder oldal Befecskendező kapcsolás háromjáratú szeleppel Befecskendező kapcsolás kétjáratú szeleppel

11 Keverő kapcsolás Alacsony visszatérő hőmérséklet kis térfogatáram mellett Változó térfogatáram a hőtermelői körben Állandó térfogatáram változó hőmérséklettel a fogyasztói körben Alkalmazás: Radiátoros rendszer Légfűtő, fagyveszély esetén Alacsony hőfokú hőtermelő rendszer (hőszivattyú)

12 Keverő kapcsolás fix előkeveréssel Fix előkeverés állandó térfogatáramot biztosít. Ott előnyös, ahol a hőtermelő nem tud kellően alacson előremenő hőfokot biztosítani. Alkalmazás: Ahol kisebb előremenő szükséges, amit a termelő biztosítani tud. Radiátoros és padlófűtésű rendszerek alacsony hőmérsékletű előremenővel. (hőszivattyú)

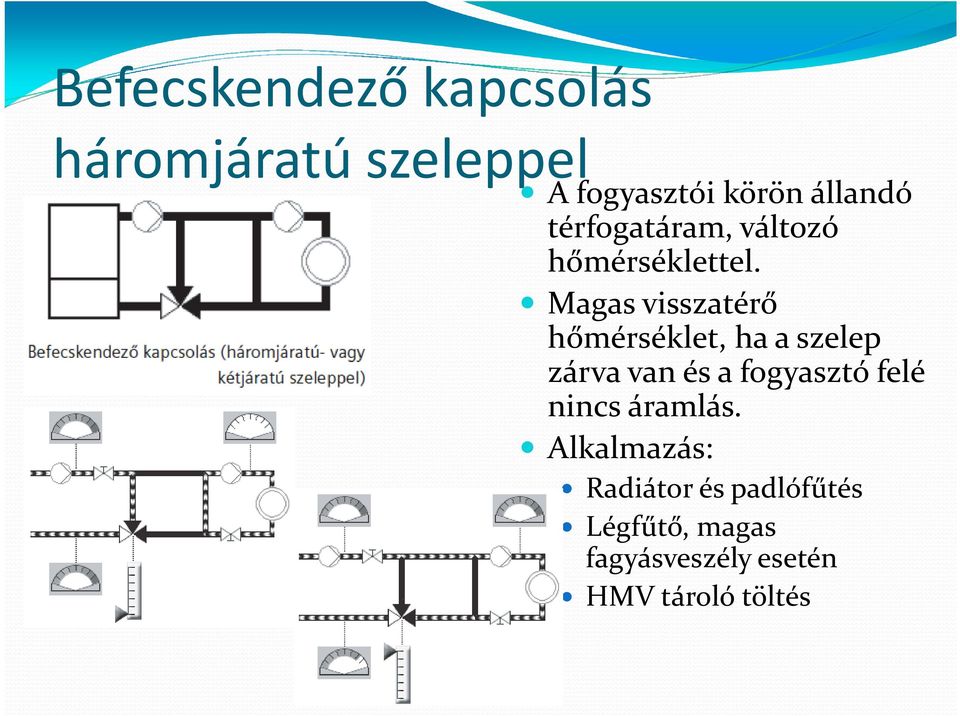

13 Befecskendező kapcsolás háromjáratú szeleppel A fogyasztói körön állandó térfogatáram, változó hőmérséklettel. Magas visszatérő hőmérséklet, ha a szelep zárva van és a fogyasztó felé nincs áramlás. Alkalmazás: Radiátor és padlófűtés Légfűtő, magas fagyásveszély esetén HMV tároló töltés

14 Befecskendező kapcsolás kétjáratú szeleppel Hőfogyasztó körben állandó térfogatáram és változó hőmérséklet alakul ki. Hőtermelői oldalon a nyomás és térfogatáram viszonyok jelentősen változhatnak. Ha a szelep teljesen lezár, akkor a szivattyú túlmelegedhet (fordulatszám szabályozás!) Alkalmazás: Meleg víz tárolók és hőszivattyúk Alacsony hőmérsékletű kazános rendszerek (kondenzációs kazán) Közvetlen távfűtési rendszerek

15 Osztók Osztó az a rendszerelem, amely a hőtemelőt (hőtermelkő egységeket) összeköti a fogyasztóval (fogyasztói körökkel) Előremenő és visszatérő ág Osztók típusai: Főszivattyú nélkül Főszivattyúval Nyomáskiegyenlített Nyomás alatti

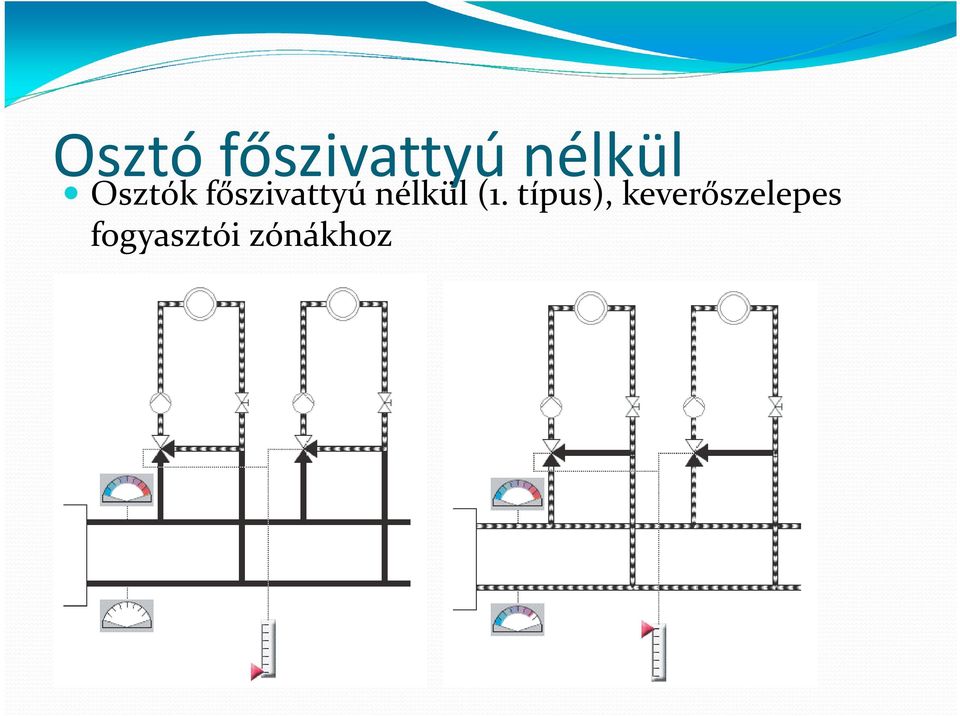

16 Osztó főszivattyú nélkül Osztók főszivattyú nélkül (1. típus), keverőszelepes fogyasztói zónákhoz

17 Osztó főszivattyúval I. Osztók főszivattyúval (2. típus), fojtószelepes fogyasztói zónákhoz illetve befecskendező kapcsolásokhoz kétjáratú szelepekkel

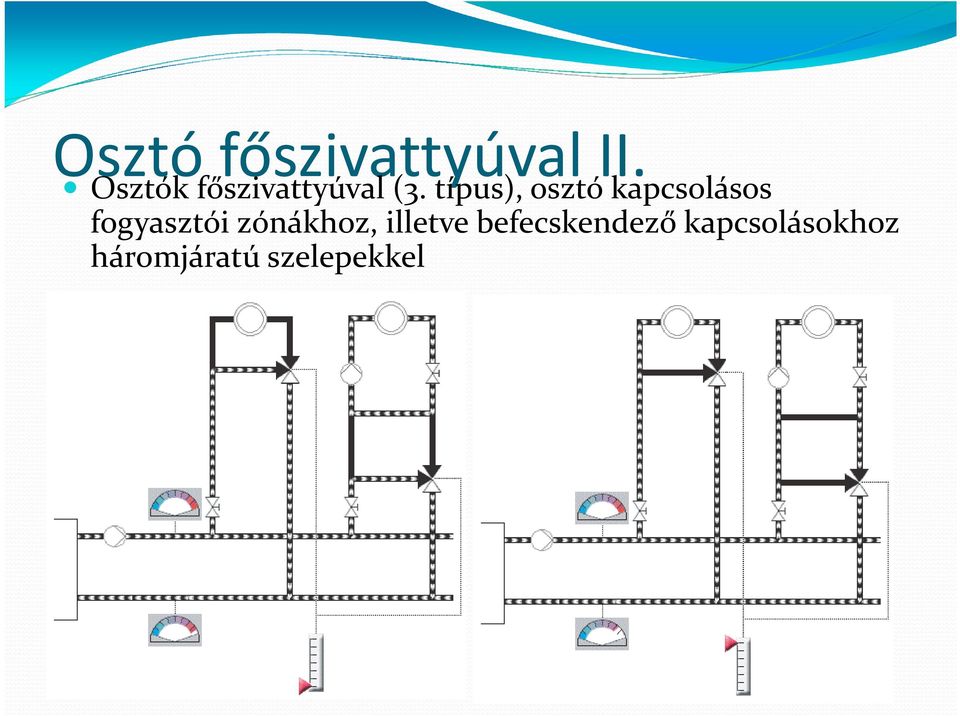

18 Osztó főszivattyúval II. Osztók főszivattyúval (3. típus), osztó kapcsolásos fogyasztói zónákhoz, illetve befecskendező kapcsolásokhoz háromjáratú szelepekkel

19 Osztó főszivattyúval Osztók főszivattyúval (4. típus), nyomáskülönbség mentes (hidraulikai váltóval) fogyasztói körökhöz keverő kapcsolással

20 Felhasznált szakirodalom Hámori Sándor Épületgépészeti irányítástechnika Az épületgépészeti rendszerek hidraulikája, CPS Épületgépészeti Termék Üzletág, Siemens TA motoros szabályozó szelepek, HU, Tervezési útmutató
