Elektromotoros állítómvek szelepekhez 5,5 mm lökettel

Átírás

1 4 573 Elektromotoros állítómvek szelepekhez 5,5 mm lökettel SQS35... SQS85... SQS35.50, SQS35.53, SQS65.5 Vészleállítási funkcióval, kézi állító nélkül SQS35.00, SQS35.03, SQS65, SQS65.2 SQS85.00, SQS85.03 Vészleállítási funkció nélkül, kézi állítóval Elektromotoros állítómvek SQS35... Tápfeszültség AC 230 V, vezérljel 3-pont SQS85... Tápfeszültség AC 24 V, vezérljel 3-pont Tápfeszültség AC 24 V, vezérljel DC V vagy DC V ködtet er 400 N Löket 5,5 mm Közvetlenül a szelepre szerelhet, beállítási munkák nélkül Opcionális funkcióbvítés segédérintkezvel az SQS35.00, SQS35.03, SQS85.00, SQS85.03 esetén Választhatóan DIN szerinti vészleállítási funkcióval vagy a nélkül Helyzetjelzéssel, kézi állítással a vészleállási funkció nélküli állítómvek esetén Helyzetjelzéssel, kézi állítás nélkül a vészleállási funkcióval rendelkez állítómvek esetén Alkalmazás A VV44..., VV55..., VVP45..., VP43..., VP44..., VP45..., VX44..., VXP45... VVI52... típussorozatba tartozó, 5,5 mm-es lökettel rendelkez átereszt és háromjáratú szelepek mködtetésére alkalmasak. Alkalmazási terület IEC szerinti 3K5 klímaosztály Környezeti hmérséklet: C Közeghmérséklet a hozzá kapcsolt szelepben: C Az ASK30 szerelkészlet alkalmazásával valamennyi ex- Landis & yr 4mm, vagy 5,5 mm lökettel rendelkez szelep mködtethet: X3i..., VV45..., VX45..., VX46..., VVI51... Funkciók 3-pont vezérljel ill. arányos vezérljel Az irányváltó szinkronmotort 3-pont vezérljellel (SQS35... vagy SQS85...), vagy arányos, DC 0 10 V vezérljellel (SQS65, SQS65.5), vagy DC V vezérljellel lehet mködtetni. Ez hozza létre egy blokkolásbiztos hajtómvön keresztül a kívánt elmozdulást. A 3-pont funkció esetén a vezérlés az Y1 vagy Y2 kapcson keresztül történik: Y1-re adott vezérljel: a szelepszár befelé mozog, a szelep átereszt irányban nyit. Y2-re adott vezérljel a szelepszár befelé mozog, a szelep átereszt irányban zár. Nincs feszültség az Y1 vagy Y2 kapcson: a szelepszár az adott pozícióban marad. Siemens Building Technologies C1N4573H / /8

2 Jelleggörbe választás A házfedél alatt található S1 jamper átdugaszolásával lehet az 5,5 mm löket szelepek áramlási jelleggörbéjét «egyenszázalékosról» «lineárisra» változtatni, mégpedig a szelepek átereszt irányára vonatkoztatva. Ha a dugasz az A és C csatlakozón van, akkor az áramlási jelleggörbe egyenszázalékos, (= gyári beállítás), elssorban ftési alkalmazásokhoz. Ha a dugasz a B és C csatlakozón van, akkor az áramlási jelleggörbe lineáris, elssorban htési alkalmazásokhoz. Automatikus üzemmódban az S1 jampernek szükség szerint az A és C vagy B és C csatlakozón kell elhelyezkedni. S1 jamper pozició Az S1 jamper az: A és C csatlakozón (egyenszázalékos áramlási jelleggörbe) Az S1 jamper az: B és C csatlakozón (lineáris áramlási jelleggörbe) S1 R - U R Y Vmax.0,5mA V 0..-1kW V mA 24V~ V U Y U Y S1 R - U R Y Vmax.0,5mA V 0..-1kW V mA 24V~ U Y V U Y A C C B Áramlási jelleggörbe Összefüggés a DC V ill. DC 2 10 V vezérljel és a térfogatáram között: Vezérljel: Y = DC V vagy DC V R = Ω Térfogatáram k V100 Áramlási jelleggörbe: log = egyenszázalékos szelep jelleggörbe (gyári beállítás) lin = lineáris szelep jelleggörbe Áramlási tartomány: k V100 = 100 % térfogatáram k V0 = 0 % térfogatáram k V0 0 V 2 V lin log 10 V 10 V 4573D01 Vezérljel Típusáttekintés Tartozékok Rendelés Szállítás Típus Tápfeszültség Vezérlési mód (rendelkezjel) Futási id [s] Vészleállási funkció Vészleállási id [s] SQS nem --- SQS35.03 AC 230 V 3-pont 35 SQS igen 8 SQS SQS65.5 DC V igen 8 SQS65 35 SQS65.2 AC 24 V DC V nem --- SQS pont 150 SQS Név Típus Állítóm típusokhoz Beépítési hely Segédérintkez ASC9.6 SQS35.00, SQS35.03 SQS85.00, SQS x ASC9.6 Rendeléskor a darabszámot, nevet, típust és szükség esetén a tartozékot kell megadni. Rendelési példa : 1 Állítóm SQS35.00 és 1 segédérintkez ASC9.6 Az állítóm, a szelep és a tartozékok kiszállításkor nincsenek egybeépítve. Azok külön vannak csomagolva, és szállításuk is külön történik. C1N4573H / /8 Siemens Building Technologies

3 Készülék kombinációk Az SQS35..., vagysqs85... elektromotoros állítómvekkel az 5,5 mm-es lökettel rendelkez, az alábbi átereszt és háromjáratú szelepeket lehet mködtetni: Típus NÁ [mm] NNY [bar] Készüléklap Átereszt szelep VV N4364 VVP N4845 VP43...(2) 15, N4841 VP44...(2) 15, N4844 VV N4379 VVI N4377 Háromjáratú szelep VX N4464 VXP N4845 VP , N4841 Háromjáratú szelep bypass T-idommal VP N4845 VP43...(4) 15, N4841 VP44...(4) 15, N4844 A komplett állítóm-szelep egységre megengedett p max és p s nyomáskülönbségeket az adott szelep készüléklapja tartalmazza. Kivitel Karbantartást nem igényl, elektromotoros mködtetés; Irányváltó szinkronmotort tartalmaznak; Blokkolásbiztos hajtóm; DIN szerinti vészleállási funkció az SQS35.50, SQS35.53, SQS65.5 állítómvek esetén, Terhelésfügg lekapcsolás a végállásokban, Választható egyenszázalékos (log) vagy lineáris (lin) áramlási jelleggörbe az állítóm és a VV44..., VVI52..., VX44... szelepkombinációk esetén; Közvetlenül ható Kézi állítási lehetség minden vészleállási funkció nélküli állítómnél: SQS35.00, SQS35.03, SQS65, SQS65.2, SQS85...; Helyzetjelzés minden SQS35...,, SQS85... állítómnél; Beépítési hely az ASC9.6 segédérintkez számára az SQS35.00, SQS35.03, SQS85.00 és SQS85.03 állítómben. AzSQS35.50 éssqs35.53 állítómnél gyárilag be van már építve egy segédérintkez (nem ASC9.6!). Kézi állítás 1 2 SQS35.00, SQS35.03 SQS65, SQS65.2 SQS Kézi állítógomb 2 Helyzetjelz 3 Csatlakozó anya a szelepnyakhoz 4573Z03 3 Kapocsléc, segédérintkez, stb S1 R N Y1 Y U R Y SQS35..., SQS Kapocsléc 6 yárilag beépített segédérintkez SQS35.50, SQS35.53 esetén 5 Kapocsléc 6 Jamper «lin» / «log» 7 Áthidalás R Siemens Building Technologies C1N4573H / /8

4 Tartozékok Újrahasznosítás ASC9.6 segédérintkez Beszerelhet az SQS35.00, SQS35.03, SQS85.00, SQS85.03 állítómbe. Kapcsolási pont állítható: % löket. További adatokat a tartozékokhoz a «szaki adatok» fejezetben. A használt különféle anyagok miatt újrahasznosítás eltt szétszerelésre és anyagonkénti szortírozásra van szükség. 4573Z04 Tervezés Az elektromos csatlakoztatást a villanyszerelésre vonatkozó helyi elírásoknak megfelelen és a 6. és 7. oldalon található kapcsolási rajz szerint kell elvégezni. Figyelem! A biztonságtechnikai követelményeket és korlátozó intézkedéseket a személyek és berendezések védelme érdekében feltétlenül be kell tartani! Az SQS65 állítómnél a VV55..., VP..., VVP..., VXP... típussorozatba tartozó szelepekhez az áramlási jelleggörbe jampert a «lin» pozicióba kell dugaszolni. A megengedett hmérsékleteket be kell tartani, ehhez lásd az «Alkalmazás» és a «szaki adatok» fejezetet. Ha segédérintkezre van szükség, akkor annak kapcsolási pontját a mszaki dokumentációban meg kell adni. Szerelés Beépítési helyzet egengedett Nem megengedett A szelepre történ felszereléshez az útmutató az állítóm házának hátoldalán található. A tartozékokhoz az útmutató azok csomagolásán található. 4573Z Z Z09 Üzembe helyezés «0» löket = szelep zárva «I» löket = szelep nyitva Kézi állítógomb Ha a kézi állítógombot az óra járásával megegyez irányba forgatjuk, akkor az 5,5 mm lökettel rendelkez Siemens gyártmányú szelepek lezárnak. (Löket = 0 %). C1N4573H / /8 Siemens Building Technologies

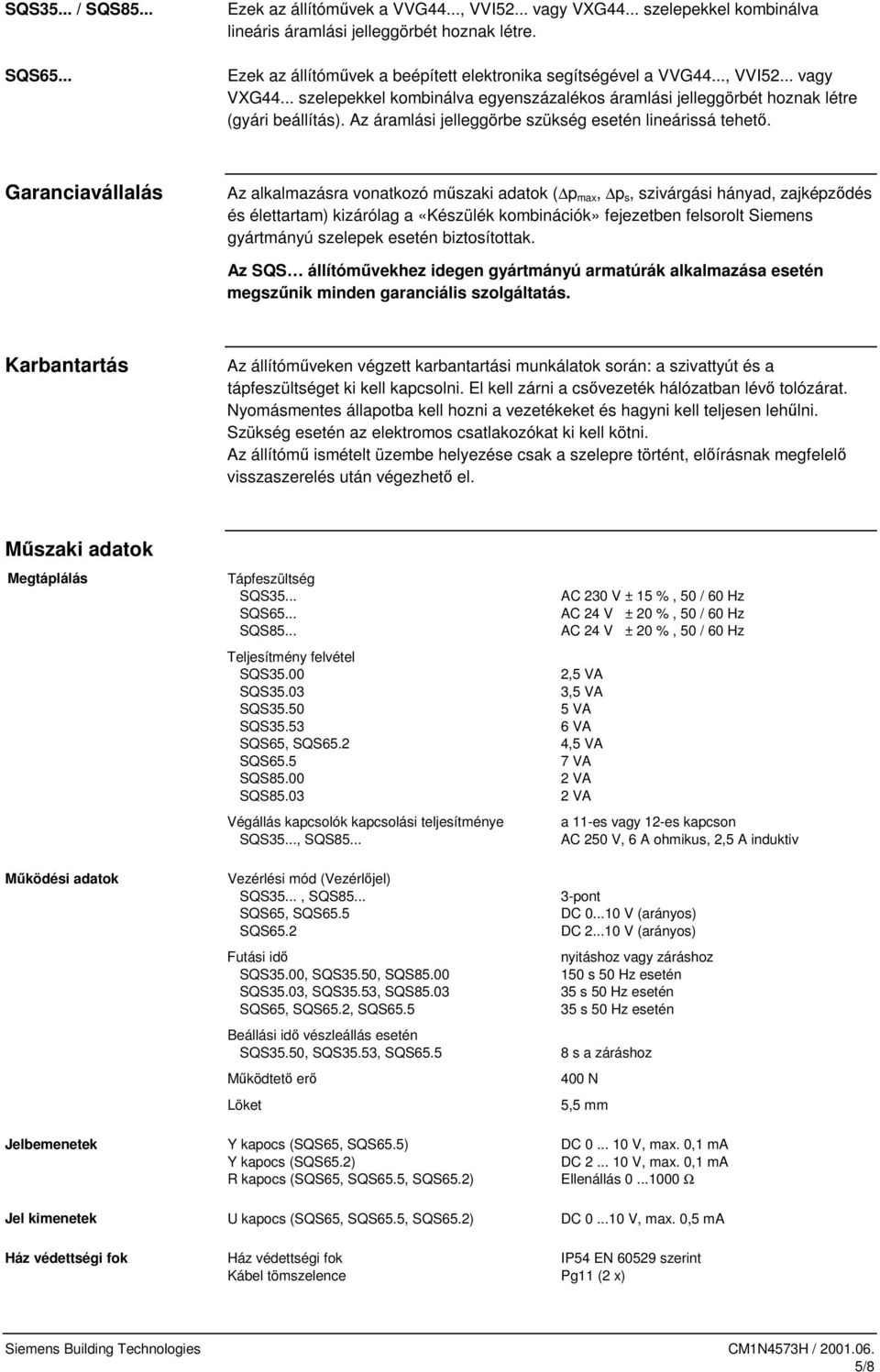

5 SQS35... / SQS85... Ezek az állítómvek a VV44..., VVI52... vagy VX44... szelepekkel kombinálva lineáris áramlási jelleggörbét hoznak létre. Ezek az állítómvek a beépített elektronika segítségével a VV44..., VVI52... vagy VX44... szelepekkel kombinálva egyenszázalékos áramlási jelleggörbét hoznak létre (gyári beállítás). Az áramlási jelleggörbe szükség esetén lineárissá tehet. aranciavállalás Az alkalmazásra vonatkozó mszaki adatok ( p max, p s, szivárgási hányad, zajképzdés és élettartam) kizárólag a «Készülék kombinációk» fejezetben felsorolt Siemens gyártmányú szelepek esetén biztosítottak. Az SQS állítómvekhez idegen gyártmányú armatúrák alkalmazása esetén megsznik minden garanciális szolgáltatás. Karbantartás Az állítómveken végzett karbantartási munkálatok során: a szivattyút és a tápfeszültséget ki kell kapcsolni. El kell zárni a csvezeték hálózatban lév tolózárat. Nyomásmentes állapotba kell hozni a vezetékeket és hagyni kell teljesen lehlni. Szükség esetén az elektromos csatlakozókat ki kell kötni. Az állítóm ismételt üzembe helyezése csak a szelepre történt, elírásnak megfelel visszaszerelés után végezhet el. szaki adatok egtáplálás Tápfeszültség SQS35... SQS85... Teljesítmény felvétel SQS35.00 SQS35.03 SQS35.50 SQS35.53 SQS65, SQS65.2 SQS65.5 SQS85.00 SQS85.03 Végállás kapcsolók kapcsolási teljesítménye SQS35..., SQS85... AC 230 V ± 15 %, 50 / 60 Hz AC 24 V ± 20 %, 50 / 60 Hz AC 24 V ± 20 %, 50 / 60 Hz 2,5 VA 3,5 VA 5 VA 6 VA 4,5 VA 7 VA 2 VA 2 VA a 11-es vagy 12-es kapcson AC 250 V, 6 A ohmikus, 2,5 A induktiv ködési adatok Vezérlési mód (Vezérljel) SQS35..., SQS85... SQS65, SQS65.5 SQS65.2 Futási id SQS35.00, SQS35.50, SQS85.00 SQS35.03, SQS35.53, SQS85.03 SQS65, SQS65.2, SQS65.5 Beállási id vészleállás esetén SQS35.50, SQS35.53, SQS65.5 ködtet er Löket 3-pont DC V (arányos) DC V (arányos) nyitáshoz vagy záráshoz 150 s 50 Hz esetén 35 s 50 Hz esetén 35 s 50 Hz esetén 8 s a záráshoz 400 N 5,5 mm Jelbemenetek Y kapocs (SQS65, SQS65.5) Y kapocs (SQS65.2) R kapocs (SQS65, SQS65.5, SQS65.2) DC V, max. 0,1 ma DC V, max. 0,1 ma Ellenállás Ω Jel kimenetek U kapocs (SQS65, SQS65.5, SQS65.2) DC V, max. 0,5 ma Ház védettségi fok Ház védettségi fok IP54 EN szerint Kábel tömszelence Pg11 (2 x) Siemens Building Technologies C1N4573H / /8

6 Környezeti feltételek Közeghmérséklet a csatlakoztatott szelepben C Üzemi IEC Klimatikai feltételek 3K5 klímaosztály Hmérséklet C Nedvesség % relatív páratartalom Szállítási IEC Klímatikai feltételek 2K3 klímaosztály Hmérséklet C Nedvesség <95 % relatív páratartalom Tárolási IEC szerint Klímatikai feltételek 1K3 klímaosztály Hmérséklet C Nedvesség % relatív páratartalom Szabványok és elírások CE -egyezség EV-irányelvek Kisfeszültség irányelvek 89/336/EEC 73/23/EEC Tömeg / súly éretek Súlyok SQS35.00, SQS35.03, SQS65, SQS65.2, SQS85.00, SQS85.03 csomagolás nélkül csomagolással SQS35.50, SQS35.53, SQS65.5 Csomagolás nélkül Csomagolással lásd éretrajz 0,5 kg 0,6 kg 0,6 kg 0.7 kg Alapanyagok Tartozékok Állítóm ház Ház burkolat és kézi állítógomb Hajtóm és szelepszár a csatlakozóval ASC9.6 segédérintkez Kapcsolási teljesítmény anyag anyag anyag SQS35..., SQS85...-höz AC 250 V, 10 A ohmos, 3 A induktiv Kapcsolási rajz SQS35... Y1 Y % 0% 21 Y1 Y2 H4 n 100% 0% max. 50% 0% Cm1 Cm2 c1 Cm1 11 N 12 L N Cm2 c SQS35.00, SQS35.03 AC 230 V, 3-pont, vészleállási funkció nélkül Cm1 Cm2 c1 L Végállás kapcsoló 100 % löket Végállás kapcsoló 0 % löket ASC9.6 segédérintkez beépíthet Potenciálmentes gyjt kapocs SQS35.50, SQS35.53 AC 230 V, 3-pont, vészleállási funkcióval c2 Fixen beállított segédérintkez térfogatáram minimum korlátozáshoz, kiszállításkor már be van építve az állítómbe 21 Vészleállító funkció SQS85... Y1 Y % 0% SQS85.00, SQS85.03 AC 24 V, 3-pont, vészleállítási funkció nélkül Cm1 Cm2 c L Cm1 Cm2 c1 L Végállás kapcsoló 100 % löket Végállás kapcsoló 0 % löket ASC9.6 segédérintkez beépíthet Potenciálmentes gyjt kapocs C1N4573H / /8 Siemens Building Technologies

7 Bekötésirajzok Csatlakozó kapcsok :, 0 Tápfeszültség AC 24 V Rendszerpotenciál (SP), az SQS65.2-nél LS-nek felel meg 0 Rendszer nulla (SN), az SQS65.2-nél NS-nek felel meg Y R U Jelbemenetek: Y SQS65, SQS65.5 DC V SQS65.2 DC V R SQS65, SQS65.2, SQS Ohm ér nulla U Jelfeszültség SQS65, SQS65.2, SQS65.5 DC V A bekötési rajz a csatlakoztatási lehetségeket tartalmazza. A rendszertl függ, hogy azok közül hányat és melyiket kell alkalmazni. egjegyzés Ha az R kapocsra készülék csatlakozik, akkor a nyomtatott áramkörbe gyárilag beépített R áthidalást át kell vágni! SQS65, SQS65.5 (AC 24 V, DC V) SP AC 24 V Y(1,2,3) N1 R R1 R F1 P1 Y 0 K1 SN Y(Y') R U O Y1 4573A01 SQS65.2 (AC 24 V, DC V) SP LS AC 24 V NS Y (1,3) N1 R R1 R F1 P1 Y 0 K1 Y R U SN 0 Y1 4573A02 Készülékek: F1 Fagyvédelmi termosztát K1 Kétpont kapcsoló N1 CLASSIC-Szabályozó P1 Helyzetjelzés R1 Helyzettávadó K1 N1 P1 R1 Y1 Kétpont kapcsoló CLASSIC-szabályozó Helyzetjelz Helyzettávadó Állítóm Siemens Building Technologies C1N4573H / /8

8 éretrajz Valamennyi méret mm-ben ¾" 111* ø 18,5 (Pg 11) * Az állítóm magassága a szelep felfekv felületétl mérve > 100 mm inimális távolság a faltól vagy födémtl > 200 mm szerelhetség, csatlakoztatás, kezelés, karbantartás stb. miatt 2000 Siemens Building Technologies A Változtatás joga fenntartva! C1N4573H / /8 Siemens Building Technologies
