Elektromos szelepállító. VVI46, VXI46, VVS46, VXS46 szelepekhez

Átírás

1 4TT 832TT Elektromos szelepállító VVI46, VXI46, VVS46, VXS46 szelepekhez SUA11 SUA11 AC 115V / 100 V működtető feszültség, 2-pont vezérlőjel AC 230 V működtető feszültség, 2-pont vezérlőjel Rugó visszatérítés nélkül Állítóerő 150 Könnyű szerelés a kézi hollandis csatlakozónak köszönhetően 3-eres csatlakozás a beépített 1 m-es csatlakozó kábellel ED-es működésjelzés A kis áramfelvétel miatt, több szelepmozgató párhuzamos működtetése lehetséges Használat A szelepállítók V I46 és V S46, zónaszelepek működtetésére vannak kifejlesztve, elsősorban fűtési-, szellőző- légkondíciónáló- valamint hűtési rendszerek számára, alacsony hőmérsékletű forróvíz és hűtőviz vízoldali szabályozására. Fan-coil rendszerek szabályozó szelepeihez Fűtési és hűtési zónaszelepekhez Hűtött mennyezetekhez BE/KI szabályozáshoz használati melegvizes rendszerekhez Elzárószelepkhez CE14832hu Building Technologies HVAC Products

2 Típustáblázat Típus SUA11 SUA11.2 Működtető feszültség AC 115 V / 100 V 1) AC 230 V Futásidő Vezérlőjel 2) Kábel hossza nyitás zárás 2-pont SPST 2-pont SPDT 6 s 50 Hz-nél 2-pont SPST 1 m 2-pont SPDT 1) AC 100 V ± 10% eltérés 2) SPST = egypólusú, egy érintkezős 4832Z01 SPDT = egypólusú, két érintkezős 4832Z02 Rendelés Rendelésnél kérjük megadni a pontos típus megjelölését és a mennyiséget! Példa 2 db elektromos szelepállító, típus A szelepek és szelepmozgatók külön kerülnek szállításra. ehetséges összeállítások Zónaszelepek VVI46 VVS46 VXI46 1) VXS46 2-járatú szelep belső menettel Rp 2-járatú szelep forraszvég kialakítással 3-járatú szelep belső menettel Rp 3-járatú szelep forraszvég kialakítással VVP469 2) 2-járatú szelep külső menettel G B VXP469 2) 3-járatú szelep külső menettel G B VMP469 2) 1) 2) 3-járatú szelep bypass ággal, külső menettel G B Típus Szelep típusa k vs [m 3 /h] Posztály D P 16 / Adatlap 4842AP 4842JP P Q járatú, bővebb bypass ággal rendelkező szelep (VXI46.25T) rendelhető SUA, vagy SFA meghajtóval, részletekért nézze meg az 4842 számú adatlapot! A minimális rendelési mennyiség figyelembevételével. k vs = Térfogatáram hideg vízzel (5 30 C) a teljesen nyitott szelepen (H 100) 100 kpa (1 bar) nyomáskülönbség esetén. Termosztátok Típus Típusszám SUA11 SUA11.2 RAA RAA10; RAA20; RAA30 RAB RAA40 RAB10; RAB10.1; RAB20; RAB20.1; RAB30; RAB30.1; RAB40.1 RCC RCC10; RCC20 RCC30 RDX RDX42.2 RDF RDF10; RDF10.1; RDF10.2; RDF20; RDF30; RDF110; RDF210 RDD RDD10 RDD10.1 RCU RCU10; RCU10.1 2/8 Siemens Zrt. Building Technologies Elektromos szelepállító SUA HVAC Products CE14832hu

3 Működés / Műszaki jellemzők A szelepállító elektromosan nyitja a szelepet. Tartalmaz egy elektromotort és egy fogaskerék mechanizmust. A maximális elmozdulás mechanikusan korlátozott (szeleptányér). A végállásokban nincs fogyasztás. A szelepállító egy 1.0 m hosszú kábellel csatlakoztatható, mely a termék integrált része. A szelepállító a termosztát szabályozó jelére nyitja, vagy zárja a szelepet. Szállítási információ: a szelepállító mozgató eleme vissza van húzva, a jobb szelep csatlakoztatás érdekében. 2-pont SPST vezérlőjel SUA11 / 2-pont SPDT vezérlőjel SUA11.2 / Figyelem A szelepállítónak egy be/ki vezérlőjelű szabályozóra van szüksége. Feszültség az -on: mozgatótányér be Szelep nyit incs feszültség az -on: mozgatótányér ki Szelep zár A szelepállítónak egy be/ki vezérlőjelű szabályozóra van szüksége. Feszültség az 12-n: mozgatótányér be Szelep nyit Feszültség az 14-en: mozgatótányér ki Szelep zár incs feszültség az12 és 14en: a szelepállító tartja az addigi helyzetet valamelyik végállásban, em szabad az SUA11.2 vagy az szelepállítót 3-pont szabályozási módban használni! ED működési mód kijelző, SUA11, : BK 6 BR 3 B Z02 Feszültség -on: ED világít incs feszültség -on: ED nem világít a zárt végállásban A ED akkor világít, ha nyitás vagy zárás van, és ha a szelep nyitva van. Műszaki jellemzők A hőmérsékleti előírásokat (lásd «Műszaki adatok») be kell tartani. Elektromos bekötés Figyelem A szelepállítót kizárólag váltakozó árammal (lásd «Műszaki adatok») szabad működtetni. Szerelésnél be kell tartani a helyi előírásokat. A készülékháztól lefelé, hurok kialakítása szükséges az esetlegesen megjelenő nedvesség elvezetésének biztosítására. Fénycsöves világítás esetén, a meghajtó tápfeszültségének külön áramkört kell kialakítani az esetleges túláramfelvétel elkerülésének érdekében. Mágnes tönkreteheti a szelepállítót. A szabályozó egység és a főáramkör közé elektromos szigetelés beépítése szükséges, pl. olvadóbiztosíték, vagy kismegszakító. Fázisvágott és pulzusszélesség modulált elektromos megtáplálás nem alkalmazható! A mindenkor érvényes biztonsági és műszaki előírásokat be kell tartani! Siemens Zrt. Building Technologies Elektromos szelepállító SUA HVAC Products CE14832hu 3/8

4 Szerelési információk A számú szerelési leírás a termék csomagolásában megtalálható. A szelep és szelepállító összeépítése könnyen elvégezhető az alábbiak szerint: A védőkupak eltávolítása a szeleptestről. A szelepállító csatlakoztatása és rögzítése a kézi hollandi segítségével. Elhelyezés Z01 Ellenőrizendő Az elektromos bekötés ellenőrzése. A szelepállító funkcióinak és -amennyiben van- a külső kapcsoló ellenőrzése. Karbantartás SUA11 és szelepállítók karbantartást nem igényelnek. Javítás A hibás szelepállítókat komplett egységként kell cserélni, nem javíthatók. A szelepállítók cseréjét a szelep kiszerelése nélkül el lehet végezni. Megsemmisítés Figyelem A tápfeszültséget a szerelés megkezdése előtt le kell kapcsolni! A szelepállító a benne lévő elektronikus alkatrészek miatt, nem kezelhető közösen a többi háztartási hulladékkal. A helyi előírásokat be kell tartani. Jótállás A termékkel kapcsolatban közölt műszaki jellemzők kizárólag abban az esetben garantálhatók, ha a szelepállítót a ehetséges összeállítások című táblázatban szereplő Siemens szelepekkel alkalmazzák. Az SUA11... és szelepállítók más gyártók szelepeivel történő alkalmazására a Siemens Building Technologies / HVAC semmiféle jótállást nem vállal. 4/8 Siemens Zrt. Building Technologies Elektromos szelepállító SUA HVAC Products CE14832hu

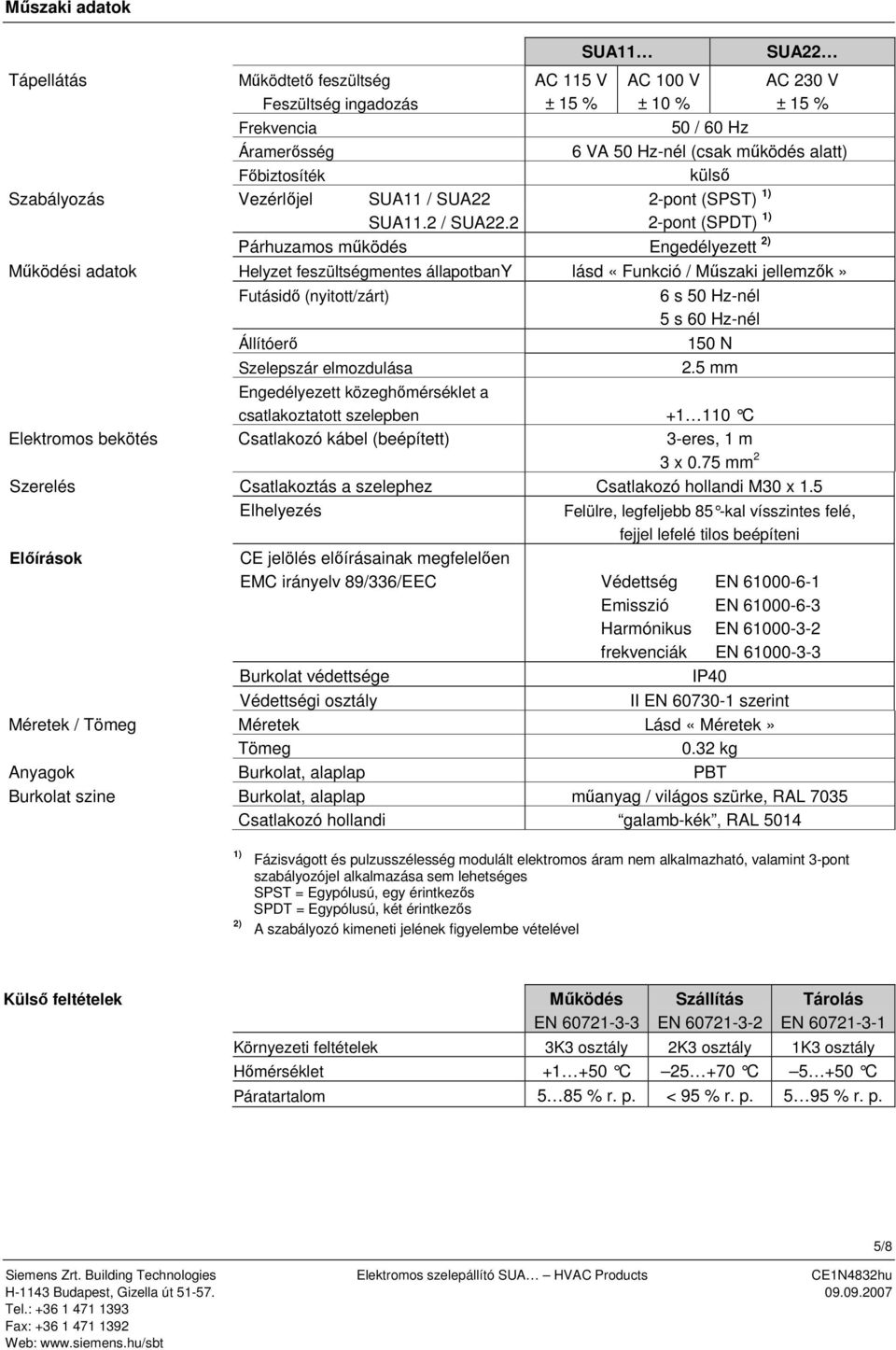

5 Műszaki adatok Tápellátás Működtető feszültség Feszültség ingadozás AC 115 V ± 15 % SUA11 AC 100 V ± 10 % 50 / 60 Hz AC 230 V ± 15 % Frekvencia Áramerősség 6 VA 50 Hz-nél (csak működés alatt) Főbiztosíték külső Szabályozás Vezérlőjel SUA11 / 2-pont (SPST) 1) SUA11.2 / 2-pont (SPDT) 1) Párhuzamos működés Engedélyezett 2) Működési adatok Helyzet feszültségmentes állapotban lásd «Funkció / Műszaki jellemzők» Futásidő (nyitott/zárt) Állítóerő Szelepszár elmozdulása 6 s 50 Hz-nél 5 s 60 Hz-nél mm Engedélyezett közeghőmérséklet a csatlakoztatott szelepben C Elektromos bekötés Csatlakozó kábel (beépített) 3-eres, 1 m 3 x 0.75 mm 2 Szerelés Csatlakoztás a szelephez Csatlakozó hollandi M30 x 1.5 Elhelyezés Felülre, legfeljebb 85 -kal vísszintes felé, fejjel lefelé tilos beépíteni Előírások CE jelölés előírásainak megfelelően EMC irányelv 89/336/EEC Védettség E Emisszió E Harmónikus E frekvenciák E Burkolat védettsége IP40 Védettségi osztály II E szerint Méretek / Tömeg Méretek ásd «Méretek» Tömeg 0.32 kg Anyagok Burkolat, alaplap PBT Burkolat szine Burkolat, alaplap műanyag / világos szürke, RA 7035 Csatlakozó hollandi galamb-kék, RA ) 2) Fázisvágott és pulzusszélesség modulált elektromos áram nem alkalmazható, valamint 3-pont szabályozójel alkalmazása sem lehetséges SPST = Egypólusú, egy érintkezős SPDT = Egypólusú, két érintkezős A szabályozó kimeneti jelének figyelembe vételével Külső feltételek Működés E Szállítás E Tárolás E Környezeti feltételek 3K3 osztály 2K3 osztály 1K3 osztály Hőmérséklet C C C Páratartalom 5 85 % r. p. < 95 % r. p % r. p. Siemens Zrt. Building Technologies Elektromos szelepállító SUA HVAC Products CE14832hu 5/8

6 Csatlakozó kábel SUA11 SPST SPST 4832Z04en 4832Z04en black brown blue black brown blue (fekete) vezérlőjel(it) (AC115/100V) (barna) fázis (AC 115 / 100 V) (kék) nulla (fekete) vezérlőjel(it) (AC230V) (barna) fázis (AC 230V) (kék) nulla SUA11.2 SPDT 4832Z06en white black blue (fehér) vezérlőjel ZÁR (AC 115 / 100 V) 12(fekete) vezérlőjel(it) (AC115/100V) (kék) nulla SPDT 4832Z06en white black blue (fehér) vezérlőjel ZÁR (AC 230V) 12(fekete) vezérlőjel(it) (AC 230V) (kék) nulla Bekötési ábrák SUA11 external 1 = termosztát 1 1 = szelepállító SUA11 / / 11 = vezérlőjel IT = fázis / 11 = nulla A01 SUA11 AC 115 / 100 V AC 230 V SUA11.2 OPE external 1 = termosztát 1 = szelepállító SUA11.2 / 1 14 = vezérlőjel ZÁR 12 = vezérlőjel IT COSE = fázis = nulla A02 SUA11.2 AC 115 / 100 V AC 230 V 6/8 Siemens Zrt. Building Technologies Elektromos szelepállító SUA HVAC Products CE14832hu

7 Méretek 111 mm 56 mm 76 mm M30 x M01 Siemens Zrt. Building Technologies Elektromos szelepállító SUA HVAC Products CE14832hu 7/8

8 8/8 Siemens Zrt. Building Technologies Elektromos szelepállító SUA HVAC Products CE14832hu 2006 Siemens Switzerland td
