1 s ACVATIX Elektromotoros forgató motorok pillangószelepekhez és keverıcsapokhoz 90 -os elfordulással SAL.. SAL31.. AC 230 V tápfeszültség, 3-pont vezérlıjel SAL61.. AC/DC 24 V tápfeszültség, 0 10 V, 4 20 ma vezérlıjel, Ω AC/DC 24 V tápfeszültség, 3- pont vezérlıjel SAL61.. Pozíció visszajelzés, túlfordulás szabályozás Pillangószelepekre és keverıcsapokra történı közvetlen szereléshez; nincs szükség beállításra Kézi állítótárcsa, pozíciókijelzés és üzemállapot jelzı LED Opcionális funkciók külsı pozíciókapcsolókkal, potenciométerrel Felhasználás Siemens pillangószelepek és keverıcsapok mőködtetéséhez, VKF41.. és VBF21.. típusú szabályozó- vagy elzáró szerelvényekhez főtési-, szellızési- és légkondicionálási rendszerekben. CE1N4502enhu Building Technologies

2 Típustáblázat Cikkszám Raktári szám Elfordulási szög Forgató nyomaték Tápfesz. Vezérlıjel Futásidı LED SAL31.00T10 S55162-A108 AC 230 V 3-pont 120 s SAL31.03T10 S55162-A s SAL61.00T10 S55162-A100 DC 0 10 V 120 s Nm DC 4 20 ma SAL61.03T10 S55162-A101 AC/DC Ω 30 s SAL81.00T10 S55162-A104 24V 3- pont 120 s SAL81.03T10 S55162-A s Kézi állítótárcsa Extra funkciók Nyomni és rögzíteni Pozíció visszjelz., kézi állítás, stb. - Elektromos kiegészítık Cikkszám Külsı pozíciókapcsoló ASC10.51 Poteciométer ASZ7.5/.. 1) Raktári szám S55845-Z103 SAL31.. Max. 2 Max. 1 SAL Max. 2 Max. 1 1) Rendelhetı 135 Ω, 200 Ω vagy 1000 Ω S55845-Z104 (ASZ7.5/135) S55845-Z105 (ASZ7.5/200) S55845-Z106 (ASZ7.5/1000) Max. 2 összesen Mechanikus kiegészítık Idıjárásálló burkolat Összeépítı készlet Cikkszám ASK39.1 ASK31N VBF21..-hez ASK33N VKF41..-hez Raktári szám S55845-Z109 S55845-Z100 S55845-Z101 SAL..T10 Max. 1 Rendelés Példa Szállítás Cikkszám Raktári szám Leírás Mennyiség SAL31.00T10 S55162-A108 Forgató motor 1 ASZ7.5/1000 S55845-Z106 Potenciométer 1 A forgatómotorok, a szelepek és a kiegészítık külön csomagolva kerülnek szállításra. Tartalék alkatrészek Raktári szám Burkolat 2 adapter 4 csavar 1 db. 14 mm 1 db. 11 mm 2 db. M5 x 20 mm 2 db. M6 x 20 mm 2 / 8 Siemens Electromotoric rotary actuators for butterfly or slipper valveskeverıcsapokhoz CE1N4502enhu

3 Kombinációk SAL..T10 Elfordulási szög 90 Forgatónyomaték 10 Nm Keverıcsapok Adatlap Típus 1) DN k vs [m 3 / h] Összeépítı készlet p max [kpa] PN6 N4241 VBF VBF VBF ASK31N VBF ASK31N VBF ASK31N VBF ASK31N C VBF ASK31N Pillangószelepek 30 p s [kpa] PN16 N4131 VKF ASK33N VKF ASK33N VKF ASK33N VKF ASK33N VKF ASK33N 500 VKF ASK33N 300 VKF ASK33N C VKF ASK33N 125 1) SAL..T10 forgató motorok csak a VBF21.., DN re szerelhetık. A VBF21.., DN40/50 hez az SQK34.., SQK84.. (N4508 adatlap) vagy SQK33.00 (N4506 adatlap) forgató motorok használhatók. Termék dokumentáció Az új generációs állítómotorok részletes mőszaki információi az "Elektromotoros állítómotorok SAX.., SAL.." (CE1P4040en) bázis dokumentációban találhatók meg. Tudnivalók Mérnöki információk SAL 31.. / SAL61.. Szerelés A 3-pontos állítómotorokat a megfelelı speciális szabályozókkal kell mőködtetni, lásd "Bekötési ábra" (Hiba! A könyvjelzı nem létezik..oldal). Akár 10 állítómotor is párhuzamosan mőködtethetı egy 1mA-es szabályozó kimeneten keresztül. A modulációs állítómotoroknak 100 kω-os bemeneti ellenállásuk van. Beltéri használat Kültéri használat 1) 1) Csak ASK39.1 idıjárásálló burkolattal felszerelve Siemens Electromotoric rotary actuators for butterfly or slipper valveskeverıcsapokhoz CE1N4502en 3 / 8

4 Karbantartás A forgatómotorok karbantartás mentes készülékek. Jótállás A leírásban szereplı mőszaki jellemzık csak a 3.oldalon leírt Siemens bavatkozókkal történt összeépítés esetében érvényesek és a jótállás kizárólag ilyen esetekre vonatkozik. Tudnivaló Ha a forgatómotorokat más gyártók keverıcsapjaival építik össze, akkor a felhasználónak ellenıriznie kell a megfelelı mőködést, és ilyen esetekre a Siemens semmiféle jótállást nem vállal. Az SAL..T10 forgatómotorok használata pillangószelepekre vonatkozóan kizárólag a Siemens VKF41.. sorozatával engedélyezett. Mőszaki adatok SAL.. Tápellátás Mőködtetı feszültség SA AC 230 V ±15% SA AC 24 V ± 20% / DC 24 V + 20% / -15% SA AC 24 V ±20% / DC 24 V + 20 % / -15% Frekvencia 45 65Hz Betáp fázis biztosítéka Max. 10 A lassú Teljesítmény felvétel 50 Hz-nél SAL31.00T10 Forgatómotor fordul 3.5 VA / 2 W SAL31.03T10 Forgatómotor fordul 6,5 VA / 2,75 W SAL61.00T10 Forgatómotor fordul 4 VA / 2 W SAL61.03T10 Forgatómotor fordul 8,5 VA / 3,5 W SAL81.00T10 Forgatómotor fordul 4 VA / 2 W SAL81.03T10 Forgatómotor fordul 4 VA / 3 W Funkció adatok Futásidık (a névleges elfordulási szöghöz tartozóan) SAL31..00, s SAL31..03, SAL s Forgatónyomaték SAL..T10 10 Nm Elfordulási szög 90 Engedélyezett közeghımérséklet (szelep felszerelve) C Jel kimenetek Vezérlıjel Y SAL31.., 3-pont SAL3.. Feszültség AC 230 V ±15% SAL8.. Feszültség AC 24 V ± 20 % / DC 24 V + 20 % / -15% SAL61.. (DC V) Áramesés 0.1 ma Bemeneti ellenállás 100 kω SAL61.. (DC ma) Áramesés DC ma ± 1% Bemeneti ellenállás 500 Ω Párhuzamos mőködés SAL (a szabályozó kimenetétıl függıen) Felülvezérlés Vezérlıjel Z SAL61.. R = Ω, G, G0 R = Ω Elmozdulás / elfordulás arányos R-rel Z bekötve G-re 90 1) Z bekötve G0-ra 0 1) Feszültség Max. AC 24 V ± 20% Max. DC 24 V + 20% / -15% Áramesés 0.1 ma Pozíció visszajelzés Pozíció visszajelzés U SAL61.. DC V ± 1% Terhelési ellenállás >10 kω res. Terhelés Max. 1 ma Csatlakozó kábel Vezeték keresztmetszet mm 2, AWG ) Csatlakozó kábel Kábel bekötések 2 bemenet 20.5 mm (M20-hoz) 1 bemenet 25.5 mm (M25-höz) Védettség Burkolat vízszintestıl függılegesig IP54 per EN szerint 3) Szigetelési osztályok EN szerint SAL31.. AC 230 V II SAL61.. AC / DC 24 V III AC / DC 24 V III Környezeti feltételek Mőködés IEC Levegı minıség 3K5 osztály Beépítési hely Beltér (idıjárás védett) Hımérséklet C Páratartalom (nem kondenzálódó) 5 95 % relatív pt. Szállítás IEC Levegı minıség 2K3 osztály 4 / 8 Siemens Electromotoric rotary actuators for butterfly or slipper valveskeverıcsapokhoz CE1N4502enhu

5 SAL.. Hımérséklet Páratartalom C <95 % relatív pt. Tárolás IEC Hımérséklet C Páratartalom 5 95 % relatív pt. Max. Közeghımérséklet a szelepre szerelve 120 C Szabványok CE tanusítvány EMC direktívának megfelelıen 2004/108/EC Immunitás EN :[2005] Ipari 4) Emmisszió EN :[2007] Háztartási Elektromos biztonság EN Kisfeszültségő direktíva AC 230 V 2006/95/EC C-tick N 474 UL tanusítvány AC 230 V - AC/DC 24 V UL 873 Környezeti megfelelıség - ISO (környezet) ISO 9001 (minıség) SN (környezet-kompatibilis termék) RL 2002/95/EG (RoHS) Méretek - Lásd "Méretek" (3.oldal) Súly Csomagolás nélkül Lásd "Méretek" (3.oldal) Kiegészítık Potenciométer ASZ7.5/ Ω ± 5% Feszültség DC 10 V Áram <4 ma Potenciométer ASZ7.5/ Ω ± 5% Feszültség DC 10 V Áram <4 ma Potenciométer ASZ7.5/ Ω ± 5% Feszültség DC 10 V Áram <4 ma Külsı pozíciókapcsoló ASC10.51 Kapcsolási teljesítm. AC V, 6 A res., 3 A ind. 1) A DIL kapcsolók állásának betartása 2) AWG = Amerikai bekötési elıírás 3) ASK39.1 idıjárásálló burkolattal is 4) Transzformátor 160 VA (pl. Siemens 4AM TN00-0EA0) AC 24 V mők.feszültségő mozgatókhoz Bekötési ábrák Belsı Diagramok SAL31.. Kiegészítık A és / vagy B or 1 x ASZ7.5/.. Siemens Electromotoric rotary actuators for butterfly or slipper valveskeverıcsapokhoz CE1N4502en 5 / 8

6 SAL61.. Kiegészítık A és / vagy B Kiegészítık A és / vagy B or 1 x ASZ7.5/.. Csatlakozó terminálok SAL31.. AC 230 V, 3-pont Rendszer nulla (SN) Vezérlıjel (forgatómotor tengelye óramutató járási irányába fordul) Vezérlıjel (forgatómotor tengelye óramutató járásával ellentétes irányba fordul) SAL61.. AC/DC 24 V, DC 0 10 V / 4 20 ma / Ω Rendszer nulla (SN) Rendszer fázis (SP) Vezérlıjel for DC 0 10 V / 4 20 ma Mérési nulla Pozíció visszajelzés DC V Vezérlıjel felülvezérléshez AC/DC 24 V, Ω AC/DC 24 V, 3-pont Rendszer fázis (SP) Vezérlıjel (forgatómotor tengelye óramutató járási irányába fordul) Vezérlıjel (forgatómotor tengelye óramutató járásával ellentétes irányba fordul) Csatlakozó terminálok kiegészítık Külsı pozíciókapcsoló ASC10.51 Állítható kapcsolási pontok, AC V 6 / 8 Siemens Electromotoric rotary actuators for butterfly or slipper valveskeverıcsapokhoz CE1N4502enhu

7 Renszer fázis (SP) Zárás (forgatómotor tengelye óramutató járási irányába fordul) Nyitás (forgatómotor tengelye óramutató járásával ellentétes irányba fordul) Potenciométer ASZ7.5/.. Nulla pont beállítása, DC 10 V Mérési nulla 0 x Ω x 0 Ω x = 135 Ω, 200 Ω;1000 Ω Bekötési ábrák SAL31.. A Forgatómotor L Fázis N Nulla N1 Szabályozó Y1, Y2 Vezérlıjelek SAL61.. A F2 F3 F4 M N1 SN SP U Y Z Forgatómotor Fagyvédı termosztát; terminálok: 1 2 fagy veszélye / érzékelı szakadt (a termosztát fagyra zár) 1 3 normál mőködés Hımérséklet érzékelı Fagyvédı monitor Ω kimenettel, NEM támogatja a QAF21.. vagy QAF61.. Mérési nulla Szabályozó Rendszer nulla Rendszer fázis AC/DC 24 V Pozíció visszajelzés Vezérlıjel Vezérlıjel felülvezérléshez A Forgatómotor N1 Szabályozó SN Rendszer nulla SP Rendszer fázis AC/DC 24 V Y1, Y2 Vezérlıjelek Siemens Electromotoric rotary actuators for butterfly or slipper valveskeverıcsapokhoz CE1N4502en 7 / 8

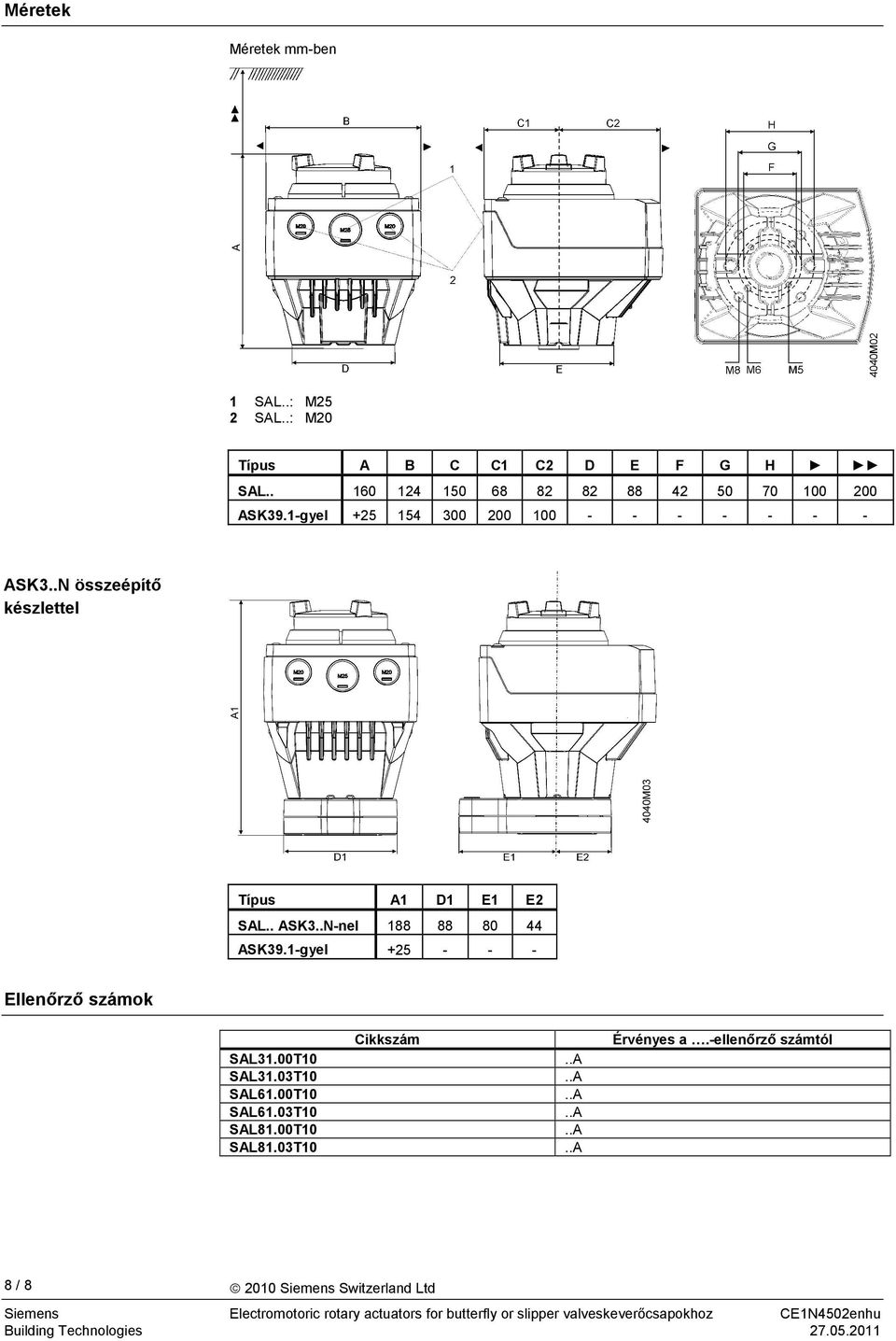

8 Méretek Méretek mm-ben 1 SAL..: M25 2 SAL..: M20 Típus A B C C1 C2 D E F G H SAL ASK39.1-gyel ASK3..N összeépítı készlettel Típus A1 D1 E1 E2 SAL.. ASK3..N-nel ASK39.1-gyel Ellenırzı számok SAL31.00T10 SAL31.03T10 SAL61.00T10 SAL61.03T10 SAL81.00T10 SAL81.03T10 Cikkszám Érvényes a.-ellenırzı számtól 8 / Siemens Switzerland Ltd Siemens Electromotoric rotary actuators for butterfly or slipper valveskeverıcsapokhoz CE1N4502enhu
