GYŐR, Kossuth Lajos utca 28. HRSZ épület felújítás kiviteli tervei. épületgépészeti műszaki leirás

Átírás

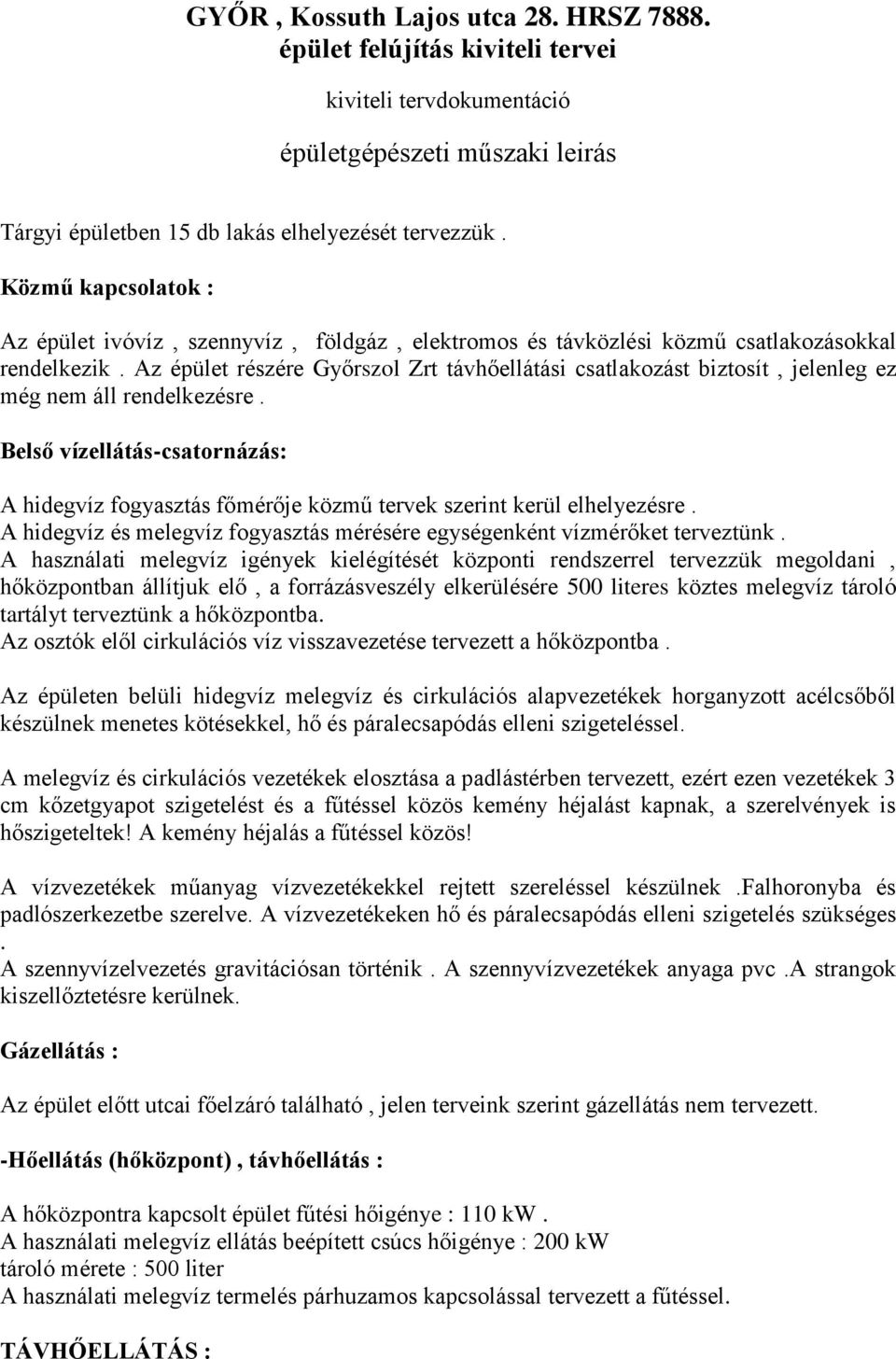

1 GYŐR, Kossuth Lajos utca 28. HRSZ épület felújítás kiviteli tervei kiviteli tervdokumentáció épületgépészeti műszaki leirás Tárgyi épületben 15 db lakás elhelyezését tervezzük. Közmű kapcsolatok : Az épület ivóvíz, szennyvíz, földgáz, elektromos és távközlési közmű csatlakozásokkal rendelkezik. Az épület részére Győrszol Zrt távhőellátási csatlakozást biztosít, jelenleg ez még nem áll rendelkezésre. Belső vízellátás-csatornázás: A hidegvíz fogyasztás főmérője közmű tervek szerint kerül elhelyezésre. A hidegvíz és melegvíz fogyasztás mérésére egységenként vízmérőket terveztünk. A használati melegvíz igények kielégítését központi rendszerrel tervezzük megoldani, hőközpontban állítjuk elő, a forrázásveszély elkerülésére 500 literes köztes melegvíz tároló tartályt terveztünk a hőközpontba. Az osztók elől cirkulációs víz visszavezetése tervezett a hőközpontba. Az épületen belüli hidegvíz melegvíz és cirkulációs alapvezetékek horganyzott acélcsőből készülnek menetes kötésekkel, hő és páralecsapódás elleni szigeteléssel. A melegvíz és cirkulációs vezetékek elosztása a padlástérben tervezett, ezért ezen vezetékek 3 cm kőzetgyapot szigetelést és a fűtéssel közös kemény héjalást kapnak, a szerelvények is hőszigeteltek! A kemény héjalás a fűtéssel közös! A vízvezetékek műanyag vízvezetékekkel rejtett szereléssel készülnek.falhoronyba és padlószerkezetbe szerelve. A vízvezetékeken hő és páralecsapódás elleni szigetelés szükséges. A szennyvízelvezetés gravitációsan történik. A szennyvízvezetékek anyaga pvc.a strangok kiszellőztetésre kerülnek. Gázellátás : Az épület előtt utcai főelzáró található, jelen terveink szerint gázellátás nem tervezett. -Hőellátás (hőközpont), távhőellátás : A hőközpontra kapcsolt épület fűtési hőigénye : 110 kw. A használati melegvíz ellátás beépített csúcs hőigénye : 200 kw tároló mérete : 500 liter A használati melegvíz termelés párhuzamos kapcsolással tervezett a fűtéssel. TÁVHŐELLÁTÁS :

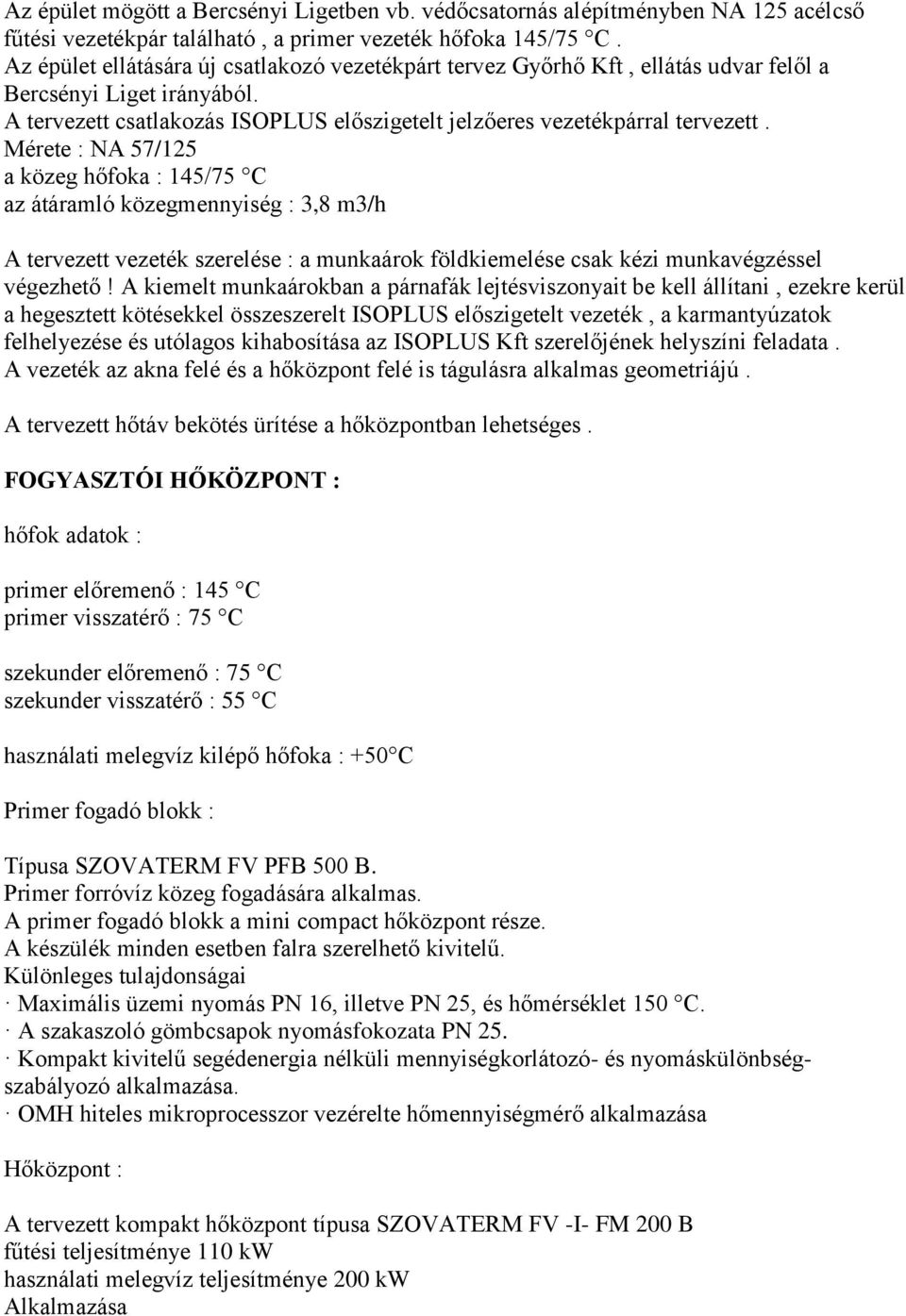

2 Az épület mögött a Bercsényi Ligetben vb. védőcsatornás alépítményben NA 125 acélcső fűtési vezetékpár található, a primer vezeték hőfoka 145/75 C. Az épület ellátására új csatlakozó vezetékpárt tervez Győrhő Kft, ellátás udvar felől a Bercsényi Liget irányából. A tervezett csatlakozás ISOPLUS előszigetelt jelzőeres vezetékpárral tervezett. Mérete : NA 57/125 a közeg hőfoka : 145/75 C az átáramló közegmennyiség : 3,8 m3/h A tervezett vezeték szerelése : a munkaárok földkiemelése csak kézi munkavégzéssel végezhető! A kiemelt munkaárokban a párnafák lejtésviszonyait be kell állítani, ezekre kerül a hegesztett kötésekkel összeszerelt ISOPLUS előszigetelt vezeték, a karmantyúzatok felhelyezése és utólagos kihabosítása az ISOPLUS Kft szerelőjének helyszíni feladata. A vezeték az akna felé és a hőközpont felé is tágulásra alkalmas geometriájú. A tervezett hőtáv bekötés ürítése a hőközpontban lehetséges. FOGYASZTÓI HŐKÖZPONT : hőfok adatok : primer előremenő : 145 C primer visszatérő : 75 C szekunder előremenő : 75 C szekunder visszatérő : 55 C használati melegvíz kilépő hőfoka : +50 C Primer fogadó blokk : Típusa SZOVATERM FV PFB 500 B. Primer forróvíz közeg fogadására alkalmas. A primer fogadó blokk a mini compact hőközpont része. A készülék minden esetben falra szerelhető kivitelű. Különleges tulajdonságai Maximális üzemi nyomás PN 16, illetve PN 25, és hőmérséklet 150 C. A szakaszoló gömbcsapok nyomásfokozata PN 25. Kompakt kivitelű segédenergia nélküli mennyiségkorlátozó- és nyomáskülönbségszabályozó alkalmazása. OMH hiteles mikroprocesszor vezérelte hőmennyiségmérő alkalmazása Hőközpont : A tervezett kompakt hőközpont típusa SZOVATERM FV -I- FM 200 B fűtési teljesítménye 110 kw használati melegvíz teljesítménye 200 kw Alkalmazása

3 Lakóépületek, irodaházak, közintézmények, ipari létesítmények és minden egyéb távhőellátásra kapcsolható létesítmény fűtési és használati melegvíz (HMV) ellátására. Általános tulajdonságok A blokk primer oldali paraméterei: PN 16 és 150 C. A blokk szekunder oldali paraméterei: PN 10 és 110 C. Primer fűtővíz oldalon változó tömegáram-szabályozású. Blokk hőteljesítménye: fűtés 310 kw Lemezes hőcserélő fűtési oldalon 110 kw HMV oldalon 200 kw tömítéses vagy forrasztott, HMV oldalon kizárólag tömítéses (szétszedhető) kivitelű. Mikroprocesszor vezérelte lítiumelemes teleppel működő hőmennyiségmérő turbinás vagy ultrahangos átfolyásmérővel. Fűtési keringtető szivattyú szürkeöntvényházas, a HMV keringtető szivattyú bronz lemezházas kivitelű. Elektromos feszültségszint: 3 x 400 V, 50 Hz. A szivattyúmotorok hő- és fázisvédelme, valamint túláramvédelme megoldott. A blokk acélszerkezete hőálló festett minőségben készül, a különböző hegesztett csőidomok galvanikus úton felületkezeltek vagy HMV oldalon nemesacél KOR csövezés is lehetséges. A blokkok a beépítés helyére (pl. a beszállítás nehézségei miatt) elemeiben is szállíthatók és a felállítás helyén kerül összeszerelésre, de ilyenkor mindig hidegvizes tömörségi próbát kell tartani. Különleges tulajdonságai DDC rendszerű elektronikus szabályozö, fűtési oldalon szekunder visszatérö vízhőmérsékletre történő optimalizálással, HMV oldalon értéktartó szabályozás előremenő vízhőmérsékletre, napszakos programozási lehetőséggel. Kompakt kivitelű, nyomáskiegyenlített egyutú motoros szabályozó szelep, mennyiségkorlátozóval és nyomáskülönbség-szabályozóval ellátva, HMV szabályozó szelepen tülhevülés elleni védelmi termosztáttal kiegészítve. Segédenergia nélküli mennyiségkorlátozö- és nyomáskülönbség-szabályozó szerelvény alkalmazása esetén a motoros szabályozó szelepek egyutű, nyomáskiegyenlített kivitelűek, HMV túlhevülés elleni védelem fedő termosztáttal biztosítva. NA 50 feletti kompakt szetepek esetén a HMV túlhevülés elleni védelem fedő termosztáttal biztosítva. Kompakt blokkon belül a fűtési és használati melegvíz fűtőblokkok viszonylatában a soros kapesolás kialakítható, továbbá az elő- és utöfűtő HMV előállítás lehetősége adott. A tömítéses lemezes hőcserélő, valamint több fordulatú szivattyú jól illeszthető a szekunder fűtési hálózat hidraulikai viszonyaihoz. A szekunder fűtési hálózat alkalmas szerelvényezettsége esetén elektromos szabályozású szivattyú változó tömegáramú szabályozásra, nyomáskülönbségről vezérelve. A HMV oldali fűtőblokkhoz minden esetben párhuzamosan kapcsolt tároló köthető. Primer és szekunder fűtésoldali csatlakozás karimás - Primer Fogadó Blokk (PFB) - Fogyasztói Központ (FK) Műszaki adatok : vízmennyiségi értékek :

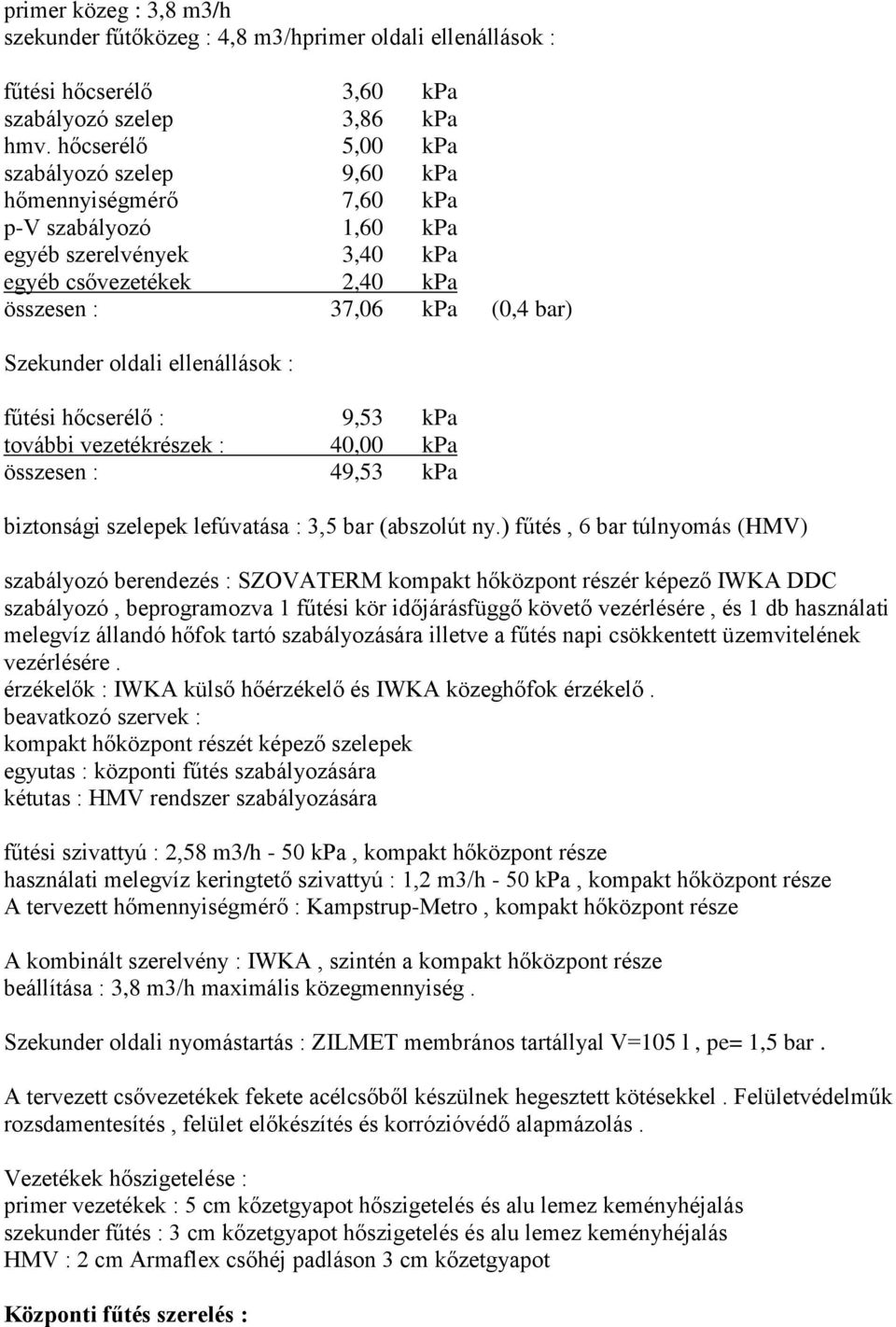

4 primer közeg : 3,8 m3/h szekunder fűtőközeg : 4,8 m3/hprimer oldali ellenállások : fűtési hőcserélő 3,60 kpa szabályozó szelep 3,86 kpa hmv. hőcserélő 5,00 kpa szabályozó szelep 9,60 kpa hőmennyiségmérő 7,60 kpa p-v szabályozó 1,60 kpa egyéb szerelvények 3,40 kpa egyéb csővezetékek 2,40 kpa összesen : 37,06 kpa (0,4 bar) Szekunder oldali ellenállások : fűtési hőcserélő : 9,53 kpa további vezetékrészek : 40,00 kpa összesen : 49,53 kpa biztonsági szelepek lefúvatása : 3,5 bar (abszolút ny.) fűtés, 6 bar túlnyomás (HMV) szabályozó berendezés : SZOVATERM kompakt hőközpont részér képező IWKA DDC szabályozó, beprogramozva 1 fűtési kör időjárásfüggő követő vezérlésére, és 1 db használati melegvíz állandó hőfok tartó szabályozására illetve a fűtés napi csökkentett üzemvitelének vezérlésére. érzékelők : IWKA külső hőérzékelő és IWKA közeghőfok érzékelő. beavatkozó szervek : kompakt hőközpont részét képező szelepek egyutas : központi fűtés szabályozására kétutas : HMV rendszer szabályozására fűtési szivattyú : 2,58 m3/h - 50 kpa, kompakt hőközpont része használati melegvíz keringtető szivattyú : 1,2 m3/h - 50 kpa, kompakt hőközpont része A tervezett hőmennyiségmérő : Kampstrup-Metro, kompakt hőközpont része A kombinált szerelvény : IWKA, szintén a kompakt hőközpont része beállítása : 3,8 m3/h maximális közegmennyiség. Szekunder oldali nyomástartás : ZILMET membrános tartállyal V=105 l, pe= 1,5 bar. A tervezett csővezetékek fekete acélcsőből készülnek hegesztett kötésekkel. Felületvédelműk rozsdamentesítés, felület előkészítés és korrózióvédő alapmázolás. Vezetékek hőszigetelése : primer vezetékek : 5 cm kőzetgyapot hőszigetelés és alu lemez keményhéjalás szekunder fűtés : 3 cm kőzetgyapot hőszigetelés és alu lemez keményhéjalás HMV : 2 cm Armaflex csőhéj padláson 3 cm kőzetgyapot Központi fűtés szerelés :

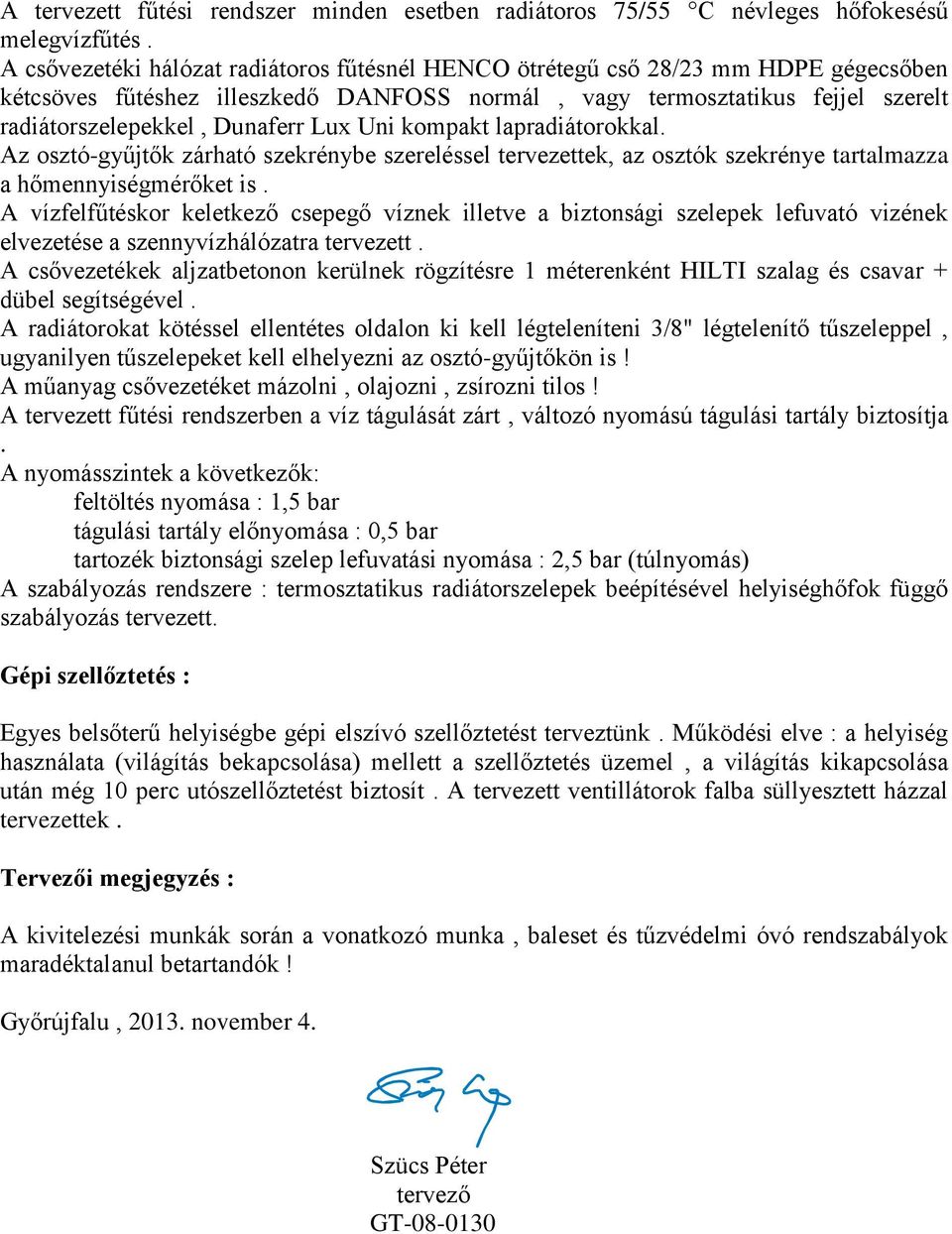

5 A tervezett fűtési rendszer minden esetben radiátoros 75/55 C névleges hőfokesésű melegvízfűtés. A csővezetéki hálózat radiátoros fűtésnél HENCO ötrétegű cső 28/23 mm HDPE gégecsőben kétcsöves fűtéshez illeszkedő DANFOSS normál, vagy termosztatikus fejjel szerelt radiátorszelepekkel, Dunaferr Lux Uni kompakt lapradiátorokkal. Az osztó-gyűjtők zárható szekrénybe szereléssel tervezettek, az osztók szekrénye tartalmazza a hőmennyiségmérőket is. A vízfelfűtéskor keletkező csepegő víznek illetve a biztonsági szelepek lefuvató vizének elvezetése a szennyvízhálózatra tervezett. A csővezetékek aljzatbetonon kerülnek rögzítésre 1 méterenként HILTI szalag és csavar + dübel segítségével. A radiátorokat kötéssel ellentétes oldalon ki kell légteleníteni 3/8" légtelenítő tűszeleppel, ugyanilyen tűszelepeket kell elhelyezni az osztó-gyűjtőkön is! A műanyag csővezetéket mázolni, olajozni, zsírozni tilos! A tervezett fűtési rendszerben a víz tágulását zárt, változó nyomású tágulási tartály biztosítja. A nyomásszintek a következők: feltöltés nyomása : 1,5 bar tágulási tartály előnyomása : 0,5 bar tartozék biztonsági szelep lefuvatási nyomása : 2,5 bar (túlnyomás) A szabályozás rendszere : termosztatikus radiátorszelepek beépítésével helyiséghőfok függő szabályozás tervezett. Gépi szellőztetés : Egyes belsőterű helyiségbe gépi elszívó szellőztetést terveztünk. Működési elve : a helyiség használata (világítás bekapcsolása) mellett a szellőztetés üzemel, a világítás kikapcsolása után még 10 perc utószellőztetést biztosít. A tervezett ventillátorok falba süllyesztett házzal tervezettek. Tervezői megjegyzés : A kivitelezési munkák során a vonatkozó munka, baleset és tűzvédelmi óvó rendszabályok maradéktalanul betartandók! Győrújfalu, november 4. Szücs Péter tervező GT
